单相电机正反转的详细接线图

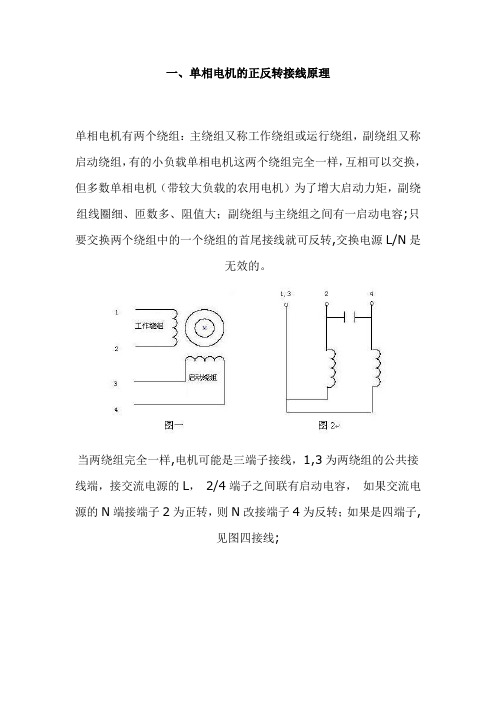

一、单相电机的正反转接线原理单相电机有两个绕组：主绕组又称工作绕组或运行绕组，副绕组又称启动绕组，有的小负载单相电机这两个绕组完全一样，互相可以交换，但多数单相电机（带较大负载的农用电机）为了增大启动力矩，副绕组线圈细、匝数多、阻值大；副绕组与主绕组之间有一启动电容;只要交换两个绕组中的一个绕组的首尾接线就可反转,交换电源L/N是无效的。

当两绕组完全一样,电机可能是三端子接线，1,3为两绕组的公共接线端，接交流电源的L，2/4端子之间联有启动电容，如果交流电源的N端接端子2为正转，则N改接端子4为反转；如果是四端子,见图四接线;图3：三端子单相电机[两绕组相同]图四：四端子单相电机[两绕组相同]农用单相电机的主/副绕组不一样，不能采用上面交换主/副绕组的做法，否则，会烧坏电机，一般应有四个端子:1/2为主绕组，3/4为副绕组，正转见图五:图五如果要反向转动，正确的做法是交换一个绕组的首尾接线，主副绕组的区分很简单，根据阻值就可判断出。

二、没有用接触器的是用电容的三、给你找找，不知道你准备用什么控制的，给你个倒正开关的吧四、回复引用举报明理个人主页给TA发消息加TA为好友发表于：2008-09-26 20:57:18 5楼非常典型的，请参考。

回复引用举报happy-1437个人主页给TA发消息加TA为好友发表于：2008-09-26 21:30:40 6楼五、路图，按此接线即可其实很简单，和那个吊扇是以个原理，你只要看看吊扇的接线图就会接了，单相的上面只不过加了个电容。

单相电机正反转接线图：其实就是用一个单刀双掷的开关就可以实现正反转。

那不很假单吗，呵呵，先把烧了在去绕呀，哈哈，很好办法哦，呵呵此图是电容启动的单相电机接线图上面那个是单相电机的接线图手机上看不到图的，你上电脑看。

单相双值电容电机接线1.电源接在主绕组两端，副绕组串联电容组之后，与主绕组并联。

2.电容组与主绕组首端相接正转，电容组与主绕组尾端相接反转。

3.启动电容串接离心开关，然后和运转电容并联，组成电容组。

启动电容大，运行电容小。

主绕组阻值小，副绕组阻值大。

220V交流单相电机起动方式大概分一下几种：第一种，电容运转式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。

运转速率大致保持定值。

主要应用于电风扇,空调风扇电动机，洗衣机等电机。

图1 电容运转型接线电路第二种，电容启动式：电机静止时离心开关是接通的，给电后起动参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动完成任务，并被断开。

起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。

图2 电容起动型接线电路第三种，电容启动运转式（双值电容电机）：电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

而运行电容串接到起动绕组参与运行工作。

这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。

如图3图3 电容启动运转型接线电路（双值电容器）带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。

电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般都大于400V。

启动绕组阻值大，运转绕组阻值小。

正反转控制：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。

一般洗衣机用得到这种电机。

这种正反转控制方法简单，不用复杂的转换开关。

图4 开关控制正反转接线图1，图2，图3，图5 正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。

对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。

单相电机电容接线图220V交流单相电机起动方式大概分一下几种：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。

运转速率大致保持定值。

主要应用于电风扇,空调风扇电动机，洗衣机等电机。

第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。

第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

而运行电容串接到起动绕组参与运行工作。

这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。

如图3。

带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。

电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般大于400V。

正反转控制：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。

一般洗衣机用得到这种电机。

这种正反转控制方法简单，不用复杂的转换开关。

图1，图2，图3，正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。

对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。

一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。

图1 电容运转型接线电路图2 电容起动型接线电路图3 电容启动运转型接线电路（双值电容器）图4 开关控制正反转接线。

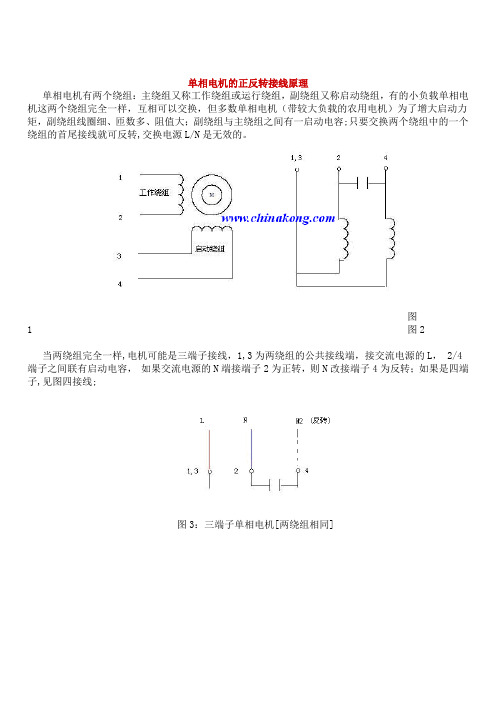

单相电机的正反转接线原理
单相电机有两个绕组：主绕组又称工作绕组或运行绕组，副绕组又称启动绕组，有的小负载单相电机这两个绕组完全一样，互相可以交换，但多数单相电机（带较大负载的农用电机）为了增大启动力矩，副绕组线圈细、匝数多、阻值大；副绕组与主绕组之间有一启动电容;只要交换两个绕组中的一个绕组的首尾接线就可反转,交换电源L/N是无效的。

图1 图2
当两绕组完全一样,电机可能是三端子接线，1,3为两绕组的公共接线端，接交流电源的L， 2/4端子之间联有启动电容，如果交流电源的N端接端子2为正转，则N改接端子4为反转；如果是四端子,见图四接线;
图3：三端子单相电机[两绕组相同]
图4：四端子单相电机[两绕组相同]
农用单相电机的主/副绕组不一样，不能采用上面交换主/副绕组的做法，否则，会烧坏电机，一般应有四个端子:1/2为主绕组，3/4为副绕组，正转见图5:
图5
如果要反向转动，正确的做法是交换一个绕组的首尾接线，主副绕组的区分很简单，根据阻值就可判断出。

单相电机的倒顺开关接线及原理有不少电工对单相电机的接线搞不清。

我先对单相电机的正反转原理讲一下。

单机电机里面有二组线圈，一组是运转线圈(主线圈)，一组是启动线圈(副线圈)，大多的电机的启动线圈并不是只启动后就不用了，而是一直工作在电路中的。

启动线圈电阻比运转线圈电阻大些，量下就知了。

启动的线圈串了电容器的。

也就是串了电容器的启动线圈与运转线圈并联，再接到220V电压上，这就是电机的接法。

当这个串了电容器的启动线圈与运转线圈并联时，并联的二对接线头的头尾决定了正反转的。

比起三相电动机的顺逆转控制，单相电动机要困难得多，一是因为单相电动机有启动电容、运行电容、离心开关等辅助装置，结构复杂；二是因为单相电动机运行绕组和启动绕组不一样，不能互为代用，增加了接线的难度，弄错就可能烧毁电动机。

有接线盒的单相电动机内部接线图上图,是双电容单相电动机接线盒上的接线图，图上清晰的反映了电动机主绕组、副绕组和电容的接线位置，你只需要按图接进电源线，用连接片连接Z2和U2，UI和VI，电动机顺转，用连接片连接Z2和U1，U2和VI，电动机逆转。

单相电动机各个元件也好鉴别，电容都是装在外面，用肉眼就可以看清楚接线位置（如上图）启动电容接在V2—Z1位置，运行电容接在V1—Z1间，从里面引出的线也好鉴别，接在（如上图）UI—U2位置的是运行绕组，接在Z1—Z2位置的是启动绕组、接在V1—V2位置的是离心开关。

用万用表也容易区分6根线，阻值最大的是启动绕组，阻值比较小的运行绕组，阻值为零的是离心开关。

如果运行绕组和启动绕组阻值一样大，说明这两个绕组是完全相同的，可以互为代用。

单相电动机的绕组两端和电容两端不分极性，任意接都可以，但启动绕组和运行绕组不能接反，启动电容和运行电容不能接反，否则容易烧启动绕组以下是自己为了消化吸收而画的接线图，在此献给广大电工朋友，希望能给大家带来一些帮助。

本人学识粗浅，特建立QQ群：79694587 以便大家相互学习。

单相电机的倒顺开关正反转接线图及原理(一看便能搞懂)概要单相电机是最广泛应用的一种电动机，它是指通过单相电源直接供电而不需要变压器的电动机。

单相电机的扭矩相对较小，主要用于小功率的家用电器和工业小机械。

但是单相电机的正反转接线却困扰了许多人，因此本文将会介绍单相电机正反转的接线图及其原理。

什么是单相电机的倒顺开关正反转？单相电机的倒顺开关正反转，指的是将单相电机的电源连接于带有倒顺开关的接线盒上，使单相电机在电动工作时可以实现正/反转操作。

倒顺开关正反转接线图以下是单相电机的倒顺开关正反转接线图：倒顺开关单相电机接线盒________________________| 1 2 3 | | | ||___________| |___|___|1, 3接电源线2, 4接电动机线5和6是导通端，不做接线使用倒顺开关正反转的原理在单相电机上，若将电源的两个线都连到两端子上，单相电机就有了启动的转矩，但是不能自行沿着带子转动，除非它在第3相连接处接通一个起动电容器，该电容器能使单相电机产生暂时性的磁场，由于这个暂时性的磁场是旋转的，所以单相电机有了启动的动力。

当单相电机接通时，由于电源单相电压的极性改变了，电机磁心铁芯中诱发的电流也随之改变，从而导致磁场的反转。

而倒顺开关正反转则是通过改变单相电机的线圈接线方式，改变电流的相位差，从而达到正/反转的目的。

倒顺开关的使用方法1.将单相电机的电源线接在倒顺开关的1、 3端子上;2.将倒顺开关的2、4端子与单相电机的端子盒中的线连接起来;3.此时单相电机应该能够既正转，又反转。

注意事项1.在插拔电机接线盒时，务必先断电;2.倒顺开关一定要牢固，防止发热或短路;3.倒顺开关的2、4端子和单相电机的线连接一定要牢固，否则容易发热或短路;4.如果单相电机在倒顺开关正方向下无法启动，可以适量调整电容值。

到这里，单相电机的倒顺开关正反转接线图及原理就介绍完了，希望你们通过这篇文章能清楚地了解倒顺开关正反转的接线线路和使用方法。

单相电机电容接线图220V交流单相电机起动方式大概分一下几种：第一种，分相起动式，如图1所示，系由辅助起动绕组来辅助启动，其起动转矩不大。

运转速率大致保持定值。

主要应用于电风扇,空调风扇电动机，洗衣机等电机。

第二种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

起动绕组不参与运行工作，而电动机以运行绕组线圈继续动作，如图2。

第三种，电机静止时离心开关是接通的，给电后起动电容参与起动工作，当转子转速达到额定值的70%至80%时离心开关便会自动跳开，起动电容完成任务，并被断开。

而运行电容串接到起动绕组参与运行工作。

这种接法一般用在空气压缩机，切割机，木工机床等负载大而不稳定的地方。

如图3。

带有离心开关的电机，如果电机不能在很短时间内启动成功，那么绕组线圈将会很快烧毁。

电容值：双值电容电机，起动电容容量大，运行电容容量小，耐压一般大于400V。

正反转控制：图4是带正反转开关的接线图，通常这种电机的起动绕组与运行绕组的电阻值是一样的，就是说电机的起动绕组与运行绕组是线径与线圈数完全一致的。

一般洗衣机用得到这种电机。

这种正反转控制方法简单，不用复杂的转换开关。

图1，图2，图3，正反转控制，只需将1-2线对调或3-4线对调即可完成逆转。

对于图1，图2，图3，的起动与运行绕组的判断，通常起动绕组比运行绕组直流电阻大很多，用万用表可测出。

一般运行绕组直流电阻为几欧姆，而起动绕组的直流电阻为十几欧姆到几十欧姆。

图1 电容运转型接线电路图2 电容起动型接线电路图3 电容启动运转型接线电路（双值电容器）图4 开关控制正反转接线。

用三相倒顺开关控制单相电机正反转
图1为单相电机原理图,除了启动电容,有的电机还有运行电容(即单相双值电容,这种电机性能更好。

错误!未找到引用源。

图2为电机正反转接线图,不同厂家的电机内部绕组与端子的连接略有差别,但同样都是调整短接片的位置,改变启动绕组的电流方向实现正反转的,如图3、图4
所示。

用三相倒顺开关控制电机的正反转,要把接线端子的短接片去除,按图5或图6连接即可,这样连线始终为4条,主付绕组各占2
条.
错误!未找到引用源。

错误!未找到引用源。

错误!未找到引用源。

单相电机正反转接线图_220v正反转实物接线图_单相电机正反转原理图相电机接线图及原理有非常多电工对单相电机的接线不太清楚，小编先对单相电机的正反转原理讲一下。

单相电动机有两组线圈，有一个公共端，一个运行端，一个启动端，电容接在运行端和启动端之间。

电源接在公共端和运行端时，电机正转；电源接在公共端和启动端时，电机反转；只有运行线圈和启动线圈截面积一样的单相可逆电机，才能正反转，否则反转不能带负荷。

单相电机正反转接线图单相电机正反转原理单相电容电机有两个绕组，即启动绕组和运行绕组。

两个绕组在空间上相差90度。

在启动绕组上串联了一个容量较大的电容器，当运行绕组和启动绕组通过单相交流电时，由于电容器作用使启动绕组中的电流在时刻上比运行绕组的电流超前90度角，先到达最大值。

在时刻和空间上形成两个相同的脉冲磁场，使定子与转子之间的气隙中产生了一个旋转磁场，在旋转磁场的作用下，电机转子中产生感应电流，电流与旋转磁场互相作用产生电磁场转矩，使电机旋转起来。

一般运行绕组（主线圈）线径较粗一点，启动绕组（副线圈）线径较细，用万用表量启动绕组比运行绕组的电阻值稍大一点儿。

单相电机启动原理分：1、电阻启动式（电冰箱电机等）；2、电容启动式（木工电刨电机等）；3、电容运转式（洗衣机、电风扇等）；4、电容启动运转式。

电容启动式电机在电机启动后电容就断电了，断电原理是在电机轴上有一个离心开关，达到一定转速开关就断了，假如断不开启动线包就会烧毁；电容运转式电机电容在电机启动或正常运转时都在工作、假如电容容量变小将造成电机启动困难，风扇转慢，风速落低故障。

单相电机正反转接线方法是如此，主线圈的1（2）接副线圈的2（1），如此就正传，反过来主线圈的1（2）接副线圈的1（2），如此就反转，以上两个图，一般的常规单相电机都能够用，不论他的主线圈与副线圈的参数一样不一样，另外还有一种单相电机，工作中需要他正反转，然而采纳上面的方法，比较苦恼，实现自动操纵，器件需要也多，因此就出现了，不分主副线圈的单相电机，就是主副线圈的参数一样，这种不分主副线圈的单相电机，除了用上面的那个方法外还能够如此第一个图和第二个是一样的，第二个比较清楚一点。

看到部分吧友对这个感兴趣，所以花了点时间做了几个图，给大家分享，如果有兄弟感觉不错，就麻烦出手顶一下，以便让其他兄弟有机会看到。

其实是这样，主线圈的1（2）接副线圈的2(1),这样就正传，反过来主线圈的1（2）接副线圈的1（2），这样就反转，以上两个图，一般的常规单相电机都可以用，不论他的主线圈与副线圈的参数一样不一样，另外还有一种单相电机，工作中需要他正反转，但是采用上面的办法，比较麻烦，实现自动控制，器件需要也多，所以就出现了，不分主副线圈的单相电机，就是主副线圈的参数一样，这种不分主副线圈的单相电机，除了用上面的这个办法外还可以这样顺便说一下，洗衣机的电机就是不分主副的单相电机第二个图还可以变形为这样，这样也可以实现反转单相电机的画法还有一种哦，再补充一点，5楼的图只适用于不分主副线圈的电机，各位看清楚了。

如果单相电机两个线圈的外观上，明显不一样，就不能采用5楼的方法，切记切记倒顺开关控制的单相电机正反转落地扇电机接线图图做的很漂亮，人也很热心．我没修过电机，我想知道１４楼的图上那个调速线圈在下线的时候是怎么做的．是独立于主副绕组的另一组线圈单独下到线槽里，还是和主绕组或副绕组绕在一起的线圈抽的头．是和主绕组或副绕组绕在一起的线圈抽的头这个太专业了，我。

不过我可以和你说点别的，吊扇你拆过吗？他的主副线圈在定子上是按同心园排的，我想说的是。

我在搞维修时，如果发现主线圈其中的冒一个烧了，我就直接跨接，不管这个线圈是顺时针绕的，还是逆时针绕的，主线圈我直接跨接过两个线圈，副线圈也可以适当摘除，电扇还可照常运转，只不过会稍微发热，再多了就没试过了，这样做磁场肯定不均匀了，这个是经过长时间运行验证的，没问题，（当年就靠这个吃饭的，哈哈哈，莫笑，莫拍砖）再说一个，单相电机的磁场本身就不均匀，他不同于三相电机的磁场，三相电机的磁场是一个正旋园，理想的情况（排除损耗、涡流）转子在360度的空间上，得到的力是相同的，而单相电机的磁场是一个类似椭圆的磁场，如果除去启动线圈光说主线圈形成的磁场，在空间上是水平方向的，在90度的地方是有死点的，因为电流交变要过零点的所以单相电机要靠那个电容把电流移相，然后再加给启动线圈，启动线圈产生的磁场也是在空间上是水平方向的，只不过经过电容移相，这个水平方向的力和主线圈产生的力，有一个夹角，（如果理想这个夹角是90度，因为主线圈的刚好在90度的位置是0，电流过零点造成的）这两个力就形成了一个椭圆的旋转磁场，单相电机就有启动力了，电机启动以后，可以去掉启动线圈，因为转子靠惯性可以克服那个死点，综合以上结论，我个人估计，你所说的磁场不均匀的问题，应该可以忽略不记吧打个比方，副绕组是４把线圈，调速绕组有８０匝．那这个调速绕组是平均分配到副绕组每把２０匝呢，还是都在主绕组４把线圈上的一把上．是在一个线圈上，你可以这样理解，主线圈有四个，拿出头上其中的一个，把这个分成从中间抽出抽头来再串在主线圈与副线圈的中间，就是这个图，我修了很多落地电风扇，感觉他们的线圈是不分主副的，如果电源你接红的，造成的结果是主线圈少了，副线圈多了，你接绿的，主线圈多了，副线圈少了，这是我的感觉，这个道理，就类似三相电机，的延边星三角启动一样谢谢夜雨蓝山，我想知道中间调速部分绕组是嵌在哪个槽内的．象上面的图上那个样子画出来．调速绕组是怎么分配的．我理解你的意思是不是没有单独的调速绕组，通过改变主副绕组的中间点来调速的，那样能否在上面的图上表示出来，呵呵我在上面的图上能看懂，它比较接近实物．来个用接触器控制的，单相电机正反转，在KM1的下方红线和粉线互换，或者蓝线和黄线互换，电机就可以反转了KM1和KM2的二次线路就用三相电机的普通正反转互锁电路就行了用灯泡和指针万用表判断三相电机线圈的同名端，也就是首位端首先用万用表量出三个线圈的首位，也就是两端，2把任意两组随意串联（好好理解）3把剩下一组的两根线接指针万用表电压档，（因为指针的内阻小，)4把220v的单相电串一个灯泡（100w左右）后,接你随意串联的那两组线圈的两端，（控制这个电流不要大于电机额定电流的10%）看万用表，指针若果有指示，且在110V左右，那么你串联的那两个线圈的相位关系就是首尾相连如果万用表没有指示，就把那两个串在一起的两个线圈，随便一个线圈的两端，互换一下，再重复3、4步骤如果万用表有了电压指示那么现在红线圈和黄线圈的连接关系是首尾相连，这两个线圈判断完了，做好标记，然后用这两个线圈的其中一个再与蓝线圈串联，用同样的办法把蓝线圈判断一下，就可以了我把这个图画了一下，有个地方不清楚，问一下，电子老兄，是红线速度高啊，还是黄的速度高？红是高档．对电机我有很多不明白的地方，比如４２楼的图上，调速的原理，重点是调速绕组的电流走向，高档和低档时电流是相反的．而且是在同一槽内．旋转磁场的原理．再想请教夜雨蓝山，因电源频率并没有改变，同步转速应不变，那调速线圈的调速原理是什么呢．这是一般电机的线圈端头跨接方法，还有一种接法，是这样这种方法也行，但是由一个缺点，就是，相同磁极之间的跨线要经过，不同磁极的端头，由于耐压问题，容易击穿绝缘上面的图是高速档如果变一下型，中速档就成了这样主线圈里串接了粉红线圈，就相当于多了一对磁极，（我的理解是这样的）对于启动线圈来说，有没有，多少都无所喂，甚至再电机启动后，连电容一起摘除（不过启动力矩有影响）这是最慢的档位，接线是这样的，我想这一对黄线圈，串在主线圈里没有增加磁极，电机转速慢了，我认为他的作用是电抗器的作用，使加在主线圈的电压降低，或者说包括那一对粉红线圈也是起一个降压的作用，应该不会有其他的理由了顺便说一下，在印象里好像记得从哪本书里提到过，说是调速线圈其实就是一个电抗器，只是把它做在电机里了，借用定子的硅钢片其结果就像把吊扇的电感调速器，装在吊扇定子里一样，不过，年数太久了，记不清了我的判断倾向于最后一种解释，换句话说，14楼的那个图，把那个调速线圈，看成一个可调电阻，就容易理解了，明确一下，47楼的第二副图，应该是一个2极电机的接法，（不确定请专业人士确认一下）而第一幅是一个4极电机的接法，（这幅图可以肯定）电子兄，给指正一下哦，我对单相电机的掌握就只有这么多了，对于调速的问题，一个观点是，从高档调到中档，就相当于4极电机变成6极电机，转速肯定会慢，另一个观点是，那紫色的一对线圈是起电抗器的作用，给那四个主线圈降压，现在还是下不了结论，谈谈你的观点如何？纠正56接Y形接法，我把U1V1W1短接，剩下3端接380V电源电机能转。
