减压阀的选用和计算

气体减压阀规格型号概述说明以及解释1. 引言1.1 概述气体减压阀作为控制系统中的关键元件，起着调节和稳定气体流量和压力的重要作用。

它们广泛应用于各个领域，如石油化工、能源、医药等，并扮演着保护设备和人员安全的角色。

1.2 文章结构本文将全面介绍气体减压阀规格型号的相关知识。

首先，在“2. 气体减压阀规格型号概述”部分里，我们将讨论气体减压阀的定义、作用以及不同类型的分类和特点。

其次，在“3. 气体减压阀规格型号解释”部分，我们将解释规格型号的基本概念与表示方法，并指导如何根据使用要求选择合适的规格型号。

最后，在“4. 气体减压阀周边技术与标准要求说明”部分，我们将探讨安装方式、连接方式以及相关技术标准对气体减压阀的要求，并提供常见问题解答与故障排除指南。

1.3 目的本文旨在帮助读者全面了解气体减压阀规格型号的概念、分类与选择方法，增强对其在工业领域中的应用范围和重要性的认知。

通过本文的解读，读者将能够更好地了解如何根据实际需求选择适合的气体减压阀规格型号，并理解其在系统中的作用及相关技术要求。

请注意，以上内容为普通文本格式回答。

2. 气体减压阀规格型号概述2.1 气体减压阀的定义与作用气体减压阀是一种用于降低气体压力的装置，它通过调节进出口之间的压力差来控制气体的流量和压力级别。

它的主要作用是将高压气体降低到所需的工作压力范围，以满足设备或工艺过程所需。

2.2 不同类型气体减压阀的分类和特点气体减压阀根据不同的工作原理和结构形式可以分为多种类型，常见的包括弹簧式减压阀、膜片式减压阀、活塞式减压阀等。

- 弹簧式减压阀：通过设置弹簧预紧力来控制进出口之间的开启和关闭程度，从而达到调节流量和降低气体压力的目的。

它具有结构简单、灵敏度高、稳定性好等特点，常用于一般工业应用中。

- 膜片式减压阀：利用薄膜片受力变形来实现对进出口之间开度的调节，从而达到对流量和压力的控制。

它具有反应速度快、启闭平稳等特点，常用于对流量要求较高的系统中。

1 高层民用建筑消防给水系统减压要求现行《建筑设计防火规范》8.4.3条第9款规定，室内消火栓栓口处的出水压力大于0.5MPa 时,应设置减压设施；静水压力大于1.0MPa时，应采用分区给水系统。

《高层民用建筑设计防火规范》7.4.6.5条规定，消火栓栓口的静水压力不应大于1.0MPa，当大于1.0MPa时，应采取分区给水系统。

消火栓栓口的出水压力大于0.5MPa时，应采取减压措施。

上述的规定，设计人员在做工程设计中必须严格执行。

规定高层民用建筑消防给水系统的竖向静水压力超过1.0MPa时必需进行分区，主要是考虑到室内消防给水系统中的管材及符件的承压能力问题；规定消火栓栓口处的出水压力大于0.5MPa时应设置减压设施原因有两个，一是消火栓栓口处的出水压力大于0.5MPa时，水枪的反作用力大，1个人难以操作；二是水枪的出流量超过5L／s。

高位消防水箱内的贮水可能在较短的时间内被用完，对扑救初期火灾极为不利。

高层建筑消防给水分区供水方式通常有以下几种：串联给水方式（图1）、减压阀并联给水方式（图2）、减压阀串联给水方式（图3）等。

上述几种分区给水方式各有优缺点，应根据建筑物功能、初期投资、能耗、平时维护管理等技术经济效益综合考虑，确定合理的供水方案。

减压阀给水方式的原理与中间水箱给水方式相同，应用减压阀可以节省分区水泵，减少电机装机容量，不占楼层面积。

采用稳压减压阀不仅能解决高低区交错层发生火灾时开泵的矛盾，而且还可以解决消防给水系统试验时管网超压等问题。

所以高层建筑消防给水常常应用减压阀来调压、稳压。

3 正确选择和采用减压阀减压阀是通过启闭件的节流将进口压力稳至某一个需要的出口压力，并能在进口压力及流量变动时利用本身介质能量保持出口压力基本不变的阀门。

减压阀按其结构形式和功能特点可分为比例式减压阀和可调式减压阀。

比例式减压阀的主要特点是阀后压力与阀前压力有一定的比例，减压效果好，不需人工调节，构造简单，结构紧凑，阀体体积小，安装维护简便，使用寿命长，保出口压力不能调节。

减压阀的选用和计算减压阀是一种可以自动调节压力的装置，广泛应用于各种工业领域，如石化、电力、化工等。

选择和计算减压阀需要考虑多个因素，包括流量要求、压力差、介质性质、温度等。

下面详细介绍减压阀的选用和计算方法。

一、减压阀的选用1.确定流量要求：根据工艺流程和系统需求，确定减压阀需要承载的流量。

流量是选择减压阀的重要参数，通常以单位时间内通过减压阀的液体、气体或蒸汽的体积或质量来表示。

2.确定压力差：根据系统的工作条件和要求，确定减压阀需要承受的压力差。

压力差是指减压阀前后的压力差值，通常用来表示待减压的压力范围。

3.确定介质性质：根据介质的性质，包括液体、气体或蒸汽，确定减压阀的材料和密封形式。

不同介质具有不同的腐蚀性和温度要求，需要选择相应的材料来适应。

4.确定温度范围：根据介质的温度要求，选择能够承受相应温度的减压阀。

温度是选择减压阀的重要因素，因为高温会对减压阀的材料和密封性能造成影响。

5.确定减压阀的类型：根据系统的具体要求和工艺流程，选择适当的减压阀类型，如压力减少式减压阀、速度减少式减压阀、差动式减压阀等。

6.确定减压阀的尺寸和型号：根据系统的流量要求和压力差，通过减压阀的流量系数和IO特性，计算出减压阀的尺寸和型号。

二、减压阀的计算减压阀的计算方法主要包括流量计算和减压阀的流量特性计算。

1.流量计算：根据系统的流量需求和减压阀的流量系数，计算减压阀的理论流量。

减压阀的流量系数通常根据减压阀的类型和结构来确定，可查看相关标准和手册获得。

2.减压阀的流量特性计算：根据减压阀的动态特性和放大系数，计算减压阀的流量特性曲线。

减压阀的流量特性曲线可以通过实验或计算方法获得，用来描述减压阀在不同压力下的流量变化。

在计算过程中，可以借助计算软件或工程手册来辅助计算，并考虑实际工艺中的各种因素，如流体的压力损失、管道阻力、流动噪声、冲击压力等。

总之，减压阀的选用和计算需要综合考虑多个因素，包括流量要求、压力差、介质性质、温度等。

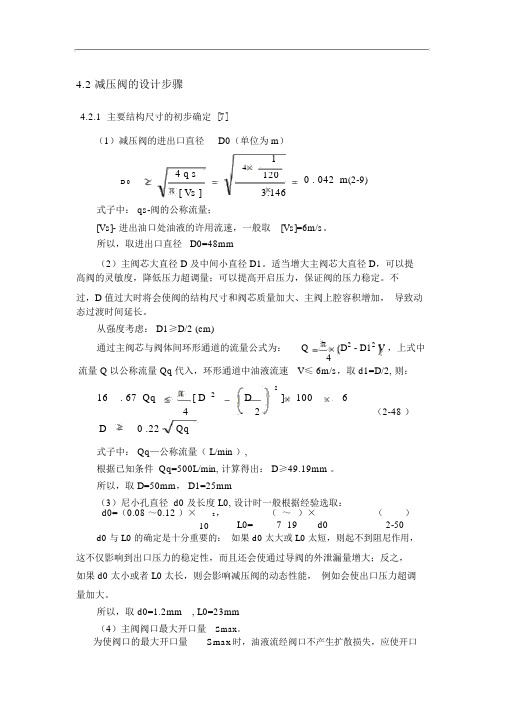

4.2 减压阀的设计步骤4.2.1 主要结构尺寸的初步确定 [7]（1）减压阀的进出口直径D0（单位为 m ）14 q s 41200 . 042 m (2-9)D 03.146[ Vs ]式子中： qs-阀的公称流量；[Vs]- 进出油口处油液的许用流速，一般取 [Vs]=6m/s 。

所以，取进出口直径 D0=48mm（2）主阀芯大直径 D 及中间小直径 D1。

适当增大主阀芯大直径 D ，可以提高阀的灵敏度，降低压力超调量；可以提高开启压力，保证阀的压力稳定。

不过，D 值过大时将会使阀的结构尺寸和阀芯质量加大、主阀上腔容积增加， 导致动态过渡时间延长。

从强度考虑： D1≥D/2 (cm)通过主阀芯与阀体间环形通道的流量公式为：QD 2 - D12 V ，上式中4流量 Q 以公称流量 Qq 代入，环形通道中油液流速 V ≤ 6m/s ，取 d1=D/2, 则：D216. 67 Qq[ D 2]100642（2-48 ）D0 .22Qq式子中： Qq —公称流量（ L/min ）,根据已知条件 Qq=500L/min, 计算得出： D ≥49.19mm 。

所以，取 D=50mm ， D1=25mm（3）尼小孔直径 d0 及长度 L0, 设计时一般根据经验选取：d0=（0.08 ～0.12 ）× 10 -2 ，L0= （ ～ ）× d0 （ 2-50 ） 7 19d0 与 L0 的确定是十分重要的： 如果 d0 太大或 L0 太短，则起不到阻尼作用，这不仅影响到出口压力的稳定性，而且还会使通过导阀的外泄漏量增大；反之，如果 d0 太小或者 L0 太长，则会影响减压阀的动态性能， 例如会使出口压力超调量加大。

所以，取 d0=1.2mm , L0=23mm（4）主阀阀口最大开口量 Smax 。

为使阀口的最大开口量 Smax 时，油液流经阀口不产生扩散损失，应使开口面积 DSmax不大于主阀芯与主阀体间环形截面面积D2 -D12, 即4DS maxD 2 - D12（2-51 ）4上式中，取 D1=D/2，则 Smax≤0.187D=0.187 ×50=9.35mm所以，取 Smax=10mm。

减压阀水损计算范文减压阀是一种用来控制管道内压力的装置，它按照设定的压力，将高压管道的压力降低到设定的工作压力。

在实际使用过程中，经常会出现一些水损的问题，即由于减压阀的操作而导致管道内的水泄漏。

为了更好地控制水损问题，需要进行减压阀水损计算。

减压阀的水损计算需要考虑减压阀的特性和工作条件。

减压阀的特性包括给定的减压比、流量特性和启闭特性。

工作条件包括进口压力、出口压力、流量和工作温度等。

首先，需要明确减压阀的减压比和流量特性。

减压比是指减压阀进口压力和出口压力之间的比值，通常用来表示减压阀的能力。

流量特性是指减压阀流量与压力降之间的关系。

常见的流量特性有线性流量特性、快速开口流量特性和快速关闭流量特性等。

然后，需要获取减压阀的启闭特性和工作条件。

启闭特性是指减压阀开启和关闭状态下的流量和压力之间的关系。

工作条件包括减压阀进口压力、出口压力、流量和温度等因素。

减压阀的水损计算是基于能量守恒原理进行的。

根据能量守恒原理，进口和出口的能量之和等于减压阀内部损失的能量。

进口的能量包括动能和势能，而出口的能量只包括势能。

因此，可以根据这个原理来计算减压阀的水损。

水损可以通过减压阀的流量和压降来计算。

流量是指通过减压阀的水量，通常用单位时间内通过减压阀的水量来表示。

压降是指减压阀的进口和出口之间的压力差。

水损通常分为两类：泄漏和蒸发。

泄漏是指减压阀内的水通过泄漏口流失的过程，蒸发则是指减压阀内的水因为蒸发而消失的过程。

泄漏产生的水损可以通过泄漏口的流量和压降来计算，而蒸发产生的水损可以通过减压阀的工作温度和蒸发损失率来计算。

对于泄漏产生的水损，可以使用一些公式来计算。

常见的公式包括ISO5208标准公式、美国IPT标准公式等。

这些公式可以根据减压阀的特性和工作条件来进行选择和应用。

在计算过程中，需要明确减压阀的流量系数和混合系数。

流量系数是指减压阀的流量与减压阀的开度之间的关系，而混合系数是指减压阀的泄漏流量与减压阀开度之间的关系。

减压阀的选用和计算一、减压阀的选用在工业生产中，减压阀被广泛应用于各种场合，如供水、供气、供油系统等。

减压阀的选用应根据具体的工作条件和要求进行，下面介绍几个常见的选用减压阀的方法和注意事项：1.确定工作介质和工作条件：首先需要明确工作介质的性质和参数，如流体种类、压力范围、温度范围等。

同时还需要考虑工作环境的特点，如环境温度、环境湿度、振动情况等。

2.确定减压阀的工作方式：根据实际需要选择减压阀的工作方式，如自动减压式、手动减压式等。

自动减压式适用于对压力控制要求较高的场合，手动减压式适用于对压力控制要求不高的场合。

3.确定减压阀的类型：根据实际需要选择减压阀的类型，如直动式减压阀、先导式减压阀、平衡式减压阀等。

直动式减压阀适用于小流量、低压差的场合，先导式减压阀适用于大流量、大压差的场合，平衡式减压阀适用于需要稳定压力的场合。

4.确定减压阀的口径和流量系数：根据实际需要确定减压阀的口径和流量系数。

口径选择应考虑工作流量、工作压差和流体速度等因素，流量系数选择应根据减压阀的性能曲线和实际需要匹配。

5.考虑减压阀的使用寿命和维护保养：需要考虑减压阀的使用寿命和维护保养情况，选择耐用、易维护的减压阀。

二、减压阀的计算在选择减压阀时，通常需要进行一些计算来确定减压阀的参数和性能，下面介绍几个常见的减压阀计算方法：1.流量计算：确定减压阀的工作流量需根据实际需要进行计算，可以根据工艺流程和设备所需压力来确定。

常用的计算方法有流量计算公式和流量计算器等。

2.压差计算：如果需要在减压阀前后保持一定的压差，那么就需要进行压差计算。

可以根据流量和管道参数来计算减压阀前后的压差，并根据计算结果来选择合适的减压阀。

3.稳定性计算：减压阀的稳定性是一个重要的性能指标，需要根据减压阀的性能曲线和实际工作条件来进行计算。

通常可以通过减压阀的开度和流量的关系来评估减压阀的稳定性。

4.经济性计算：在选择减压阀时，还需要考虑经济性。
