M o l d f l o w用户界面及基本操作(总41页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除第二章 Moldflow用户界面及基本操作2.1 Moldflow用户界面Moldflow 4.1中文版和其他CAE软件类似，有着非常人性化的操作界面。
现做以下简介。
2.1.1 窗口分布及简要说明Moldflow 4.1中文版的操作界面主要由标题栏、菜单栏、工具栏、项目视窗、任务视窗、层视窗、工作视窗和状态栏等几部分组成，如图4-1所示。
图2-1 Moldflow 4.1（1）标题栏标题栏位于软件整体视窗的最顶端，用于显示软件名称和版本号Moldflow Plastics Insight 4.1（例如：（2）菜单栏和其他软件一样，通过Moldflow 4.1(4)项目视窗项目视窗显示当前所打开的项目及其包括的所有任务（如果任务众多，可以通过视窗右侧的滚动条查看），大大方便了用户在同一项目的不同任务之间进行切换和管理。
通过项目视窗我们既可以查看当前打开的项目，还可以组织该项目下属的所有子项目以及每个子项目下属的所有任务，类似于Windows环境下的文件夹查看。
（5）任务视窗任务视窗集中了产品名称、网格类型、分析序列、材料选择、浇注位置选择、成型条件设置等选项。
对于一个初学者来讲，一旦把这些选项都走完（即所有选项前面都打勾），就基本完成分析任务的准备工作，软件加亮显示“立即分析！”，就基本可以进行模拟分析了。
而且这些任务选项基本不存在顺序，既可以先确定“分析序列”又可以先进行“材料选择”、“浇注位置选择”或“成型条件设置”。
（6）层视窗层视窗会显示默认层和操作者为方便操作而创建的所有层，类似于Auto CAD的图层操作，操作者既可以随意创建和删除默认层以外的所有层，也可以打开和关闭上述显示层。
层视窗便于管理窗口的元素对象和操作对象。

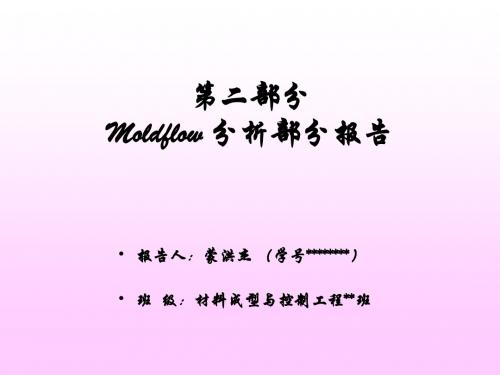

模流分析报告
单位：
作者：
学号：
日期：
一、模型修复及网格划分
二、浇口位置分析
材料：牌号为Hostacom M3 U42 L204110
推荐工艺：模具表面温度：55℃
熔体温度：230℃
最大剪切应力：0.25MPa
最大剪切速率：100000 1/s
模具温度范围（推荐）：20-90℃
熔体温度范围（推荐）：200-260℃
绝对最大熔体温度：300℃
顶出温度：112℃
浇口位置分析结果如下：
三、充填分析
分析总结
此次分析的模型需要极强的moldflow运用能力，分析耗时时间很长。
在纵横比修复过程中也遇到了很大的困难，但是在这期间同学们给予了我不少的帮助，使我猜能够顺利的完成这次分析。
虽然这次做的过程中出现了很多次的失败，但是我相信，在处理这些问题时所用到的和处理问题的方法在我以后的人生中会给予我很大的帮助。

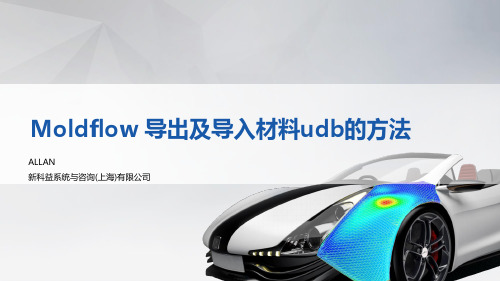

Moldflow 导出及导入材料udb的方法
ALLAN
新科益系统与咨询(上海)有限公司
新建数据库1
2
1.选择材料及热塑
性材料
2.选择文件夹并命
名
3 4
不要新建，直接点击数据库
在材料库里搜索
5 搜索方式同正常选择材料，比如输入牌号4300并点击搜索
6 复制所需材料，点击确定，创建并导出udb材料成功
7 导入udb材料
双击方案任务栏的材料，搜索材料，在对话框里点击两次搜索
8 在选择界面点击右上角打开文件夹，浏览到存储udb材料的位置
9 选择目标材料udb，点击打开，导入成功
: + 86-021-******** : moldflowsupport@
: QQ 技术交流群: 311845689 微信公众号: 新科益系统与咨询 谢谢！。
Moldflow精确分析的材料技术解决方案Moldflow精确分析的材料技术解决方案材料属性和Moldflow分析结果有密切的关联性，材料测试数据的准确性直接影响後者的准确性。
从表1可以看出，材料属性对Moldflow分析结果有直接的影响，特别是收缩对材料各属性依赖最大，热传导系数对Moldflow分析结果影响最大。
Moldflow分析必须的重点材料属性Moldflow材料数据库的材料属性类目达到70种以上，除了Moldflow分析必须的数据以外，还有很多描述性的参考数据。
下面重点介绍几个关键的材料属性。
粘度（Viscosity）聚合物为非牛顿假塑性流体，具有剪切变稀的特性，其粘度不仅受温度的影响，还受剪切速率的影响。
Moldflow默认的粘度模型为Cross-WLF模型。
这一模型能在较宽剪切速率范围内反应塑料熔体流动规律，适应温度范围广，能更准确地描述伴有冷却效应的熔体流动。
特别是当温度接近於玻璃化转移温度时，能很好拟合粘度的迅速增加。
表1 材料属性与Moldflow分析结果(实际成型效果)的关联性(注：0-关联小，1-略有关联，2-有关联，3-密切关联)式（1）为Cross-WLF粘度模型的运算式：这也是经典的7参数模型（n, D1, D2, D3, A1, A2）其中n是非牛顿指数，1-n表示剪切变稀曲线的斜率；是剪切变稀行为开始的剪应力；D2对应低压下的玻璃化转移温度；D3是压力影响系数，表徵粘度对压力的依赖性，在高速高压成型分析中，比如超薄成型，必须考虑粘度的压力依赖性。
表2 几种常见材料的D3值Cross-WLF模型考虑的是剪切粘度，不考虑拉压粘度。
在浇口直径变化较剧烈的情况下往往会有较明显的拉压粘度效应，造成更大的压力损失，此时需要考虑Juncture loss的Bagley 修正系数C1和C2（采用3D求解器考虑Extension viscosity模型系数A和B）。
如Moldflow 未提供修正系数，可在Moldflow帮助档中查找经验数据进行修正。
第 2 章 Moldflow6.1 塑胶材料数据库 Moldflow6.1 的塑胶材料数据库中收录了丰富、全面的塑胶材料信息。
数据库中的每一种塑胶材料都有针对该材料的属性推荐的成型工艺条件;很多种材料定义了 PVT 数据、收缩属性参数和各向异性机械性能参数。
用户在为分析案例选择材料时,可以根据已知的材料信息,在数据库中通过不同的途径选择合适的塑胶材料。
2.1 Moldflow6.1塑胶材料数据库增补在 Moldflow6.1中, 塑胶材料数据库进行了内容上的增补, 使材料数据库质量得到提升。
改进的材料数据显示在材料数据发表日志里 ,用户可以在 MPI 交流中心自行下载。
以下是改进的内容 :更新的热塑性材料数据库1. 供应商总数已达 376家,包括 14 家新添加的供应商2. 热塑性塑胶材料总数已达 7734种, 包括新添加 322种, 删除 196 种, 改进1275种。
其中:a. 3696 种材料定义了 PVT 数据。
b. 1521 种材料有收缩数据。
c. 改进 Moldflow 中材料机械性能数据。
d. 多于 470种塑胶新增熔体流动速率或熔体流动指数。
e. 材料数据中新添材料光学属性, 支持新的 3D 光学双折射分析。
更新的热固性材料数据库新添 11种热固性塑胶材料。
更新的模具钢材质数据库模具钢材质数据库引入更加精确的机械性能数据和热性能数据。
P20 模具钢材 (系统默认的模具钢材质的弹性模量、泊松比和热膨胀系数 (MET 都已经过更新。
注意:利用更新数据后的模具钢进行冷却分析、 insert molding分析和型腔移位分析,分析的结果会与以数据更新前有所不同。
2.2 选择塑胶材料在进行分析之前 , 先选择成型产品的塑胶材料。
点击“ 分析” ,在其下拉菜单中选择“ 选择材料”指令 , 或直接点击案例浏览区内默认的 PP 料, 弹出“ 选择材料” 对话框 , 如图 2-1所示。
图 2-1“ 选择材料” 对话框1. 常用材料:列表里存放的是经常用到的塑胶材料,选择时直接点击相应的塑胶牌号即可。
