离心通风机操作维护规程范本第一章总则第一条为确保离心通风机的正常运行，保障工作人员与设备的安全，制定本规程。
第二条本规程适用于离心通风机的操作与维护工作。
第三条所有从事离心通风机操作维护工作的人员必须严格遵守本规程，保障工作安全。
第二章离心通风机的操作第四条离心通风机的操作人员应认真学习和掌握相关的操作规程和机器性能。
第五条操作人员在操作离心通风机前必须戴上安全帽、防护眼镜等必要的安全装备。
第六条操作人员应保证离心通风机通风区域内没有人员，避免人员被吸入。
第七条操作人员应熟悉离心通风机的启动和停止操作，确保按规程操作。
第八条离心通风机启动前，应检查机器的运行状况和各部件是否正常。
第九条操作人员应按照规定的操作程序逐步启动离心通风机。
第十条离心通风机启动后，操作人员要仔细观察其运行状态，确保运行平稳。
第十一条在操作离心通风机时，操作人员应注意防止物品进入通风道内。
第十二条操作人员应时刻关注离心通风机的工作温度和噪音，及时处理异常情况。
第十三条操作人员在离开工作岗位时，应停止离心通风机运行并进行必要的维护。
第十四条操作人员应及时记录离心通风机的工作状态，以备查阅。
第三章离心通风机的维护第十五条维护人员应定期检查离心通风机的运行情况，及时处理故障。
第十六条维护人员在进行维护工作前，应切断离心通风机的电源，确保安全。
第十七条维护人员应按照规程和安全操作手册进行操作，严禁擅自进行改装。
第十八条维护人员应定期检查离心通风机的电气连接，确保良好的接触。
第十九条维护人员应定期清洁离心通风机的内外表面，确保通风效果。
第二十条维护人员应按规定更换离心通风机的易损件，保持机器的正常运转。
第二十一条维护人员应做好离心通风机的润滑工作，保障设备的正常运转。
第二十二条维护人员应对离心通风机进行定期检测和维护记录，做好相关的保养工作。
第二十三条维护人员应及时处理离心通风机的故障，保障设备的安全性和可靠性。
第四章离心通风机的安全管理第二十四条离心通风机的安全管理人员必须熟悉本规程的内容，严格执行。
离心式风机司机技术操作规程范本第一章总则第一条为规范离心式风机司机的技术操作行为，提高风机使用效率和安全性，特制定本操作规程。
第二条离心式风机司机必须对离心式风机进行稳定、安全、高效的操作，确保风机的正常运行并遵守相应的安全操作规程。
第三条本操作规程适用于各类离心式风机操作人员，在操作离心式风机过程中应严格遵守。
第二章离心式风机司机基本规定第四条离心式风机司机应严格遵守国家有关安全生产和操作规程的规定，具备相应的从业资格证书。
第五条离心式风机司机应具备相关技术知识，了解离心式风机的结构、工作原理、操作要求以及安全事故的预防及处置措施。
第六条离心式风机司机应具备良好的职业道德和责任心，遵守安全操作规程，严禁擅自违规操作。
第七条离心式风机司机应熟悉离心式风机的安全操作规程，了解其适用范围、操作步骤、维护保养要求，正确使用防护设施和个人防护用品。
第三章离心式风机的操作规程第八条离心式风机司机在操作离心式风机前，应查看设备是否正常运行，检查风机是否接地可靠，设备是否有异常噪声和振动。
第九条离心式风机司机应按照操作规程正确调节风机叶轮的开度和转速，确保风机在正常工况工作。
第十条离心式风机司机应按照风机工作负荷调节电机运行转速，确保风机的输出风量和风压符合要求。
第十一条维护保养期间，离心式风机司机应断开电源，确保风机处于停止状态。
离心式风机司机应熟悉维护保养流程，按照规定进行维护和检修工作。
第四章安全防护要求第十二条离心式风机司机在操作过程中应佩戴个人防护用品，包括头盔、手套、防护眼镜、防护口罩等。
第十三条离心式风机司机在操作过程中应确保周围工作环境安全，不得存在易燃易爆物品，禁止吸烟和饮食。
第十四条离心式风机司机在进行维护保养工作时，应按照规定停止电源，进行安全操作，并使用绝缘工具。
第五章应急处理第十五条离心式风机司机在发现风机运行异常、噪声过大、温度异常等情况时，应及时停止风机运行并向上级报告。
第十六条离心式风机司机在发生突发事故或安全事故时，应立即采取相应措施确保人员安全，同时及时报告上级，并配合相关部门进行事故调查以及处理。
离心通风机操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、启动前的准备1. 检查风机及管道内是否有杂物，如有应及时清理。

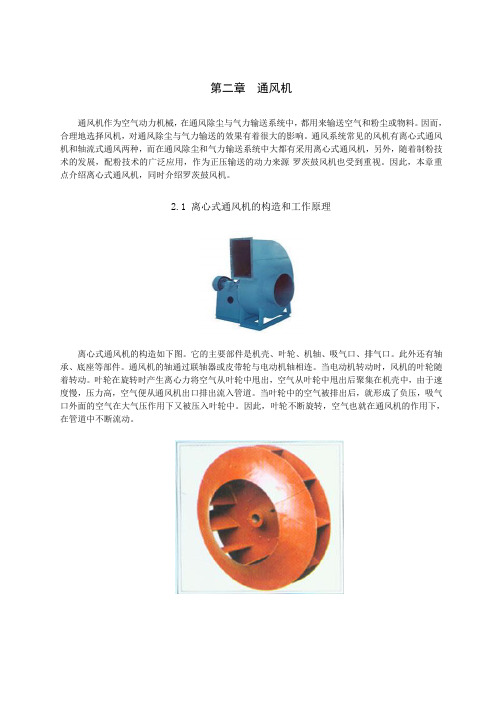

第二章通风机通风机作为空气动力机械，在通风除尘与气力输送系统中，都用来输送空气和粉尘或物料。
因而，合理地选择风机，对通风除尘与气力输送的效果有着很大的影响。
通风系统常见的风机有离心式通风机和轴流式通风两种，而在通风除尘和气力输送系统中大都有采用离心式通风机，另外，随着制粉技术的发展，配粉技术的广泛应用，作为正压输送的动力来源-罗茨鼓风机也受到重视。
因此，本章重点介绍离心式通风机，同时介绍罗茨鼓风机。
2.1 离心式通风机的构造和工作原理离心式通风机的构造如下图。
它的主要部件是机壳、叶轮、机轴、吸气口、排气口。
此外还有轴承、底座等部件。
通风机的轴通过联轴器或皮带轮与电动机轴相连。
当电动机转动时，风机的叶轮随着转动。
叶轮在旋转时产生离心力将空气从叶轮中甩出，空气从叶轮中甩出后聚集在机壳中，由于速度慢，压力高，空气便从通风机出口排出流入管道。
当叶轮中的空气被排出后，就形成了负压，吸气口外面的空气在大气压作用下又被压入叶轮中。
因此，叶轮不断旋转，空气也就在通风机的作用下，在管道中不断流动。
图2-1通风机的各部件中，叶轮是最关键性的部件，特别是叶轮上叶片的形式很多，但基本上可分为前向式、径向式和后向式三种。
如下图。
图2-2这三种不同形式的叶片是以叶片出口角β来区分的，所谓叶片出口角就是叶片的出口方向〔出口端的切向方向〕和叶轮的圆周方向〔在叶片出口端的圆周切线方向〕之间的夹角〔β〕。
这三种叶片形式各有特点。
后向式叶片的弯曲度较小，而且符合气体在离心力作用下的运动方向，空气与叶片之间的撞击很小。
因此能量损失和噪音较小，效率较高。
但后向式叶片只能使空气以较低的流速从叶轮甩出，空气所获得的动压较低。
前向式叶片与后向式不同，它的形状与空气在离心力作用下的运动方向完全相反，空气与叶片之间撞击剧烈。
因此能量损失和噪音都较大，故效率就低，但前向式叶片能使空气以较高的流速从叶轮中甩出，从而使空气在风机出口处获得较大的静压。
径向式叶轮的特点介入后向式和前向式之间。
离心式通风机操作规程结构离心式通风机主要由叶轮、机壳、进风机口等部分配直联电机组成。
2原理、用途2.1原理离心通风机是利用旋转叶轮产生的离心力来排送气体。
2.2用途可作为工厂室内通风换气，输送空气和其它不自然的，对人体无害的，对钢铁材料无腐蚀性的气体。
气体内不许有粘性物质，所含的尘土及硬质颗粒物不大于150mg/ms，气体温度不得超过50℃。
3操作1开车前的准备(1)将进风调节门关闭，出风调节门稍开。
(2)检查风机各部间隙尺寸，转动部分与固定部分无碰撞及磨擦现象。
2开车(1)起动按钮进行试转，运行正常后可正式使用。
(2)将进风调节门打开，出风口调节门开至适当位置。
(3)在运转过程中经常检查轴承温度是否正常，轴承温升不得大于40℃，表温不得大于70℃，如发现风机有特殊噪音、振动撞击，轴承温度剧烈上升等反常现象时，必须立即紧急3停车关闭进风调节阀，按停止按钮。
4安全操作注意事项(1)只有在风机设备完全正常的情况下方可运转。
(2)如果风机设备在检修后开动时，则要注意风机各部位是否正常。
(3)为确保人身安全，风机维护必须在停机时进行。
4维护4.1定期清除风机内部积尘、污垢等杂质，防止锈蚀，保持设备清洁。
4.2除每次拆修后更换润滑剂外，正常情况下根据实际情况定期更换润滑剂，变速箱内保持正常油位。
4.3保持油漆完整，防止脱落、锈蚀。
4.4地脚螺丝、联轴器及各部联接处应紧固、可靠。
4.5各部密封应良好，在风机开、停及运转过程中应进行检查，检查发现的小故障应及时查明原因设法清除，如发现大故障应停机检查维修。
5常见故障及排除方法。
2023年离心通风机操作维护规程第一章总则第一条为了保证离心通风机的正常运行和延长使用寿命，保障生产安全和环境保护，根据国家相关法律法规和标准规范，制定本规程。
第二条本规程适用于2023年使用的离心通风机，包括但不限于工业用通风机、空调通风机、环境通风机等。
第三条离心通风机的操作和维护必须由经过专业培训和持证上岗的人员进行，严禁无资质人员操作和维修。
第二章操作规程第四条离心通风机操作前需对设备进行全面检查，确保各部件完好无损，无杂音和异常振动。
第五条操作人员需佩戴必要的个人防护用品，包括防护眼镜、口罩、耳塞等，防止意外伤害。
第六条启动前需将离心通风机的进风和出风口对准正确位置，并确保风机处于运行状态。
第七条启动后应观察离心通风机运行情况，注意是否有异常声音或振动，如发现异常应立即停机检修。
第八条离心通风机运行过程中，严禁在不正常情况下进行拆卸、修理等维护操作，必须停机后方可进行。
第九条停机前，应关闭进风和出风口，切断电源，确保设备安全。
第十条离心通风机操作完毕后，应及时清理设备表面灰尘，保持设备的清洁卫生。
第三章维护规程第十一条定期维护离心通风机，确保设备正常运行和延长寿命。
第十二条定期检查离心通风机的各部件，包括轴承、皮带、传动装置、电机等，发现故障及时更换。
第十三条定期清理离心通风机的过滤器和风叶，保证通风效果良好。
第十四条定期对离心通风机进行润滑，使用合适的润滑油，并根据要求进行更换。
第十五条离心通风机停机维护期间，应采取安全措施，防止他人误操作或事故发生。
第十六条离心通风机每年至少进行一次全面检修，对设备进行清洗、保养、维修和更换需要更换的部件。
第十七条离心通风机的维护工作必须由经过专业培训和持证上岗的人员进行，严禁无资质人员进行操作。
第四章安全措施第十八条在离心通风机运行过程中，严禁将任何物品放入风机进出口，以防堵塞和意外伤害。
第十九条离心通风机在维修和清洁过程中，必须切断电源，禁止触摸和操作电器设备，以免发生触电事故。
离心风机知识汇总一、离心风机概述: (2)二、离心风机的组成及结构 (7)1. 风机的组成 (7)2. 风机的结构简介 (7)三.风机的维修与保养: (7)3.1. 叶轮的维修、保养 (7)3.2. 机壳与进气室的维修保养 (8)3.3. 轴承部的维修保养 (8)3.4. 其余各配套设备的维修保养 (8)3.5. 风机停止使用时的维修保养 (8) (8)四：风机运转中故障产生的原因: (8) (8) (9) (9) (9)五、离心风机的常见故障及排出: (9)一、离心风机概述:风机是一种用于压缩和输送气体的机械，从能量观点来看，它是把原动机的机械能量转变为气体能量的一种机械。
风机分类及用途：按作用原理分类；透平式风机--通过旋转叶片压缩输送气体的风机。
容积式风机—用改变气体容积的方法压缩及输送气体机械。
按气流运动方向分类；离心式风机—气流轴向驶入风机叶轮后，在离心力作用下被压缩，主要沿径向流动。
轴流式风机—气流轴向驶入旋转叶片通道，由于叶片与气体相互作用，气体被压缩后，近似在圆柱型表面上沿轴线方向流动。
混流式风机—气体与主轴成某一角度的方向进入旋转叶道，近似沿锥面流动。
横流式风机—气体横贯旋转叶道，而受到叶片作用升高压力。
通风机高低压相应分类如下(在标准状态下)低压离心通风机：全压P≤1000Pa中压离心通风机：全压P=1000-8000Pa高压离心通风机：全压P=8000-30000Pa低压轴流通风机：全压P≤500Pa高压轴流通风机：全压P=500-3000Pa风机全称及型号表示方法：一般通风机全称表示方法№风机大小顺序号第几的英文代称风机比传速风机压力系数型式和品种组成表示方法：×№进风口的(单进风不标注,双进风用2表示)风机压力系数风机用途代号风机主要技术参数的概念1)压力:离心通风机的压力指升压（相对于大气的压力）,即气体在风机内压力的升高值或者该风机进出口处气体压力之差。
它有静压、动压、全压之分。
第二章 离心通风机的工作原理§1 通风机的基本方程由于叶轮是离心通风机的主要部件，当叶轮被原动机拖动以等速ω（s-1）旋转时，叶轮对气体作功，使气体获得了静压Ps 和动能。
下面主要讨论叶轮对气体作功的大小，即Euler 方程。
一． 进出口速度三角形先讨论一个后向叶轮。
假设叶轮为理想叶轮：即有无限多个叶片的叶轮，叶轮内的流动损失不计，并且叶片为无限薄。
如图2-1所示形成进出口速度三角形。
图2-1 后向叶片叶轮的速度三角形在叶片进口1处，假设气流以相对速度 w 无撞击进入叶轮。
w 与叶轮的牵连运动 u 的反向夹角为β1，那么绝对速度 c 为：u w c +=c 与 u 的夹角为α1 。
在无限多叶片的假设前提下，叶轮叶片出口2点的相对速度2w 的方向与叶轮叶片的方向一致，2w 与2u 反向夹角为出口处叶片几何角β2A ，令′ c 与 2u 的夹角为α2′，（上标′表示无限多叶片的假设条件下的出口值※），那1和2点的速度三角形可以得出：111111cos sin ααc c c c u m == A m u m ctg c u c c c c 222112122'cos '''sin 'βαα−=== (2-1)式中下标m 表示轴面速度，在径向叶轮中为径向速度，C 1u 常称为叶轮进口的预旋。
二．Euler 方程在上述假设条件下，并令流体是不可压缩的，叶轮中的流动是稳定的，不随时间变化，根据动量矩定律，叶轮所获得的转矩M 为气体在叶轮进口处动量矩M 1=ρQ T C 1u r 1和出口的动量矩M 2=ρQ T C ’2u r 2之差：M=ρQ T （ r 2 C ’2u - r 1 C 1u ） （2-2）式中Q T为叶轮中理论容积流量（M3/·S-1），Mω为原动机传给叶轮功率的大小，而Mω/ρQ T 表示叶轮对1Kg气体在一秒钟内所做的功：Mω/ρQ T =（ r2 C2u′-r1 C1u）那么，叶轮在无限多叶片假设前提下的理论全压升△P th∞为（简称无限多叶片理论全压）：△P th∞= Mω/ Q T =ρ(r2 C2u ′-r1 C1u) (N/ m2) （2-3）（2-3）式即为欧拉方程。
当为径向进口是， C1u =0，则△P th∞=ρu2 C2u′=ρu22（1-C2m/u2 ctg β2A） （2-4） 如果通风机的入口有导流器，改变导流器角度，即可改变C1u，从而可以改变风机的全压。
（2-3）式如果用压头H th∞表示为：H th∞=△P th∞ /γ=1/g（u2 C’2u -u1 C1u） （2-5）上式表示压头与重度γ等无关。
二．欧拉方程的物理概念将进出口速度三角形的关系：W´22 = u22 + C´22 - 2 u2 C´2 cosα2′= u22 + C´22 - 2 u2 C´2uW12 = u22 + C12 - 2 u2 C1 cosα1= u12 + C12 - 2 u1 C1u （2-6）代入方程（2-3）式△P th∞=ρ/2（u22 - u12）+ ρ/2（W12 – W2´2）+ρ/2（C2′2 - C12）（2-7）很显然，第三项表示气体流经叶轮后动能的增加，即动压升，即用△P th∞,d 表示：△P th∞,d =ρ/2（C2′2 - C12） (2-8a）那么，在通风机设计中，应力争△P d在蜗壳式扩压器等元件中加以回收，将动能转化为静压。
在回收静压时，有较大的损失，为此要求在叶轮设计中获得较大的静压。
而第一，二项表示叶轮中气体的静压的增加，称为静压升△P th∞,s△P th∞,s =ρ/2（u22 - u12）+ ρ/2（W12 – W2´2） (2-8b）其中第一项表示由于离心力的作用使气体静压的增加，该项与圆周速度的平方成正比。
在轴流风机中，由于u1=u2 ，这一项不存在。
第二项表示叶道截面的变化使气体相对速度降低而转化为静压的增加。
§2 叶轮叶片型式和反作用度由式（2-6）可知叶轮的理论全压△P th∞由静压和动压组成，为了表示叶轮中动压和静压之间的比值，引入叶轮的反作用度。
一．叶轮的反作用度定义叶轮的理论静压升△P th∞,s与全压△P th∞之比，称为叶轮的反作用度（反应度，反动度），用Ω表示（用于在理论，无限多叶片假设下，也可以加下标Ωth∞）： Ω（Ωth∞）=（u22 - u12+ W12 – W2´2）/2（u2 C’2u -u1 C1u）当C1u =0，时△P th∞,s =ρ/2（u22– W2´2+ C1m2）Ω=（u22– W2´2+ C1m2）/2 u2进而假设C1m =C2m ，则Ω=（2u2 C´2u–C´2u2）/2 u2 C2u =1- C´2u /2 u2 （2-10）把速度分量的关系（2-1）式代入：Ω=1- (u2-C2m Ctgβ2A )/2 u2 （2-11a）Ω=1/2+1/2φ2m Ctgβ2A （2-11b）式中φ2m=C2m/ u2，可见当β2A一定时，Ω与φ2m成正比。
还可以令：τ= C´2u /u2 =tgβ2A /(tgα2´+tgβ2A ) (2-12a)Ω= 1-1/2τ (C1u =0, C1m =C2m) (2-12b)如果叶轮的叶片出口角β2A不同，Ω也就不同。
为了分析方便，引入无量纲的压力系数ψ，压力系数为压力与出口圆周速度动压ρ/2u22的比值，例如总压系数ψth∞，tat，或静压系数ψth∞,st, 当径向进口时为：ψth∞，tat=2△P th∞ /ρu22 =2 C´2u /u2=2τ (2-13a)ψth∞，st=2△P th∞,s /ρu22 =ψth∞，tatΩ (2-13b)=2τ-τ2图2-2表示，当β2A加大时，△P th∞加大，但是反作用Ω减少，即：（由2-10式）ψth∞，tat=4(1-Ω) (2-13C)图2-2图2-2可见ψth∞，s是一条抛物线，在C´2u =0和C´2u =2u2时与横坐标相交。
其最大值为1，其时C´2u=2u2，τ=1，β2A=90°，总压的一半是静压，一半是动压。
在C´2u=2u2时，ψth∞，s=0，ψth∞，tat=4，即τ=2，只产生动能。
当τ=0，ψth∞，tat=0，所以叶片不再有三种形式。
二．叶片的型式图2-3为由出口角β2A所决定的三种叶片型式。
图2-31．前向叶片：β2A>90°为前向叶片。
分为一般前向叶片和多叶前向叶片两种。
2．后向叶片: β2A<90°为前向叶片，分为曲线型和直线型两种。
3．径向叶片: 一般分径向直叶片和径向出口叶片，其β2A=90°。
由图2-3中的速度出口的三角形可以看出：前向叶片β2A>90°，C´2u>u2;后向叶片: β2A<90°, C´2u <u2。
对于径向叶片C´2u =u2。
根据式（2-4），对于径向进口的欧拉方程：△P th∞=ρu22（1-C2m/u2 ctg β2A）所以在其他条件相同时，前向叶片输出的能量最高，后向叶片最低，径向叶片居中。
上式用流量Q，及出口直径D2和叶轮宽度表示：△P th∞=ρu22-ρQu2 /лD2 b2tg β2A（2-14a）这一关系表明△P th∞=f(Q)是一直线关系，如图2-4（a）表示。
前向叶片当Q增加时，压力△P th∞也增加；径向叶片△P th∞保持不变；而后向叶片，随Q的增加，△P th∞减少。
从反作用角度看：后向叶片反作用度最大，效率高，而前向叶片反作用度小，动能大，且流动转折大，损失大，效率低。
但是前向叶片能量大，即在尺寸，转速相同时，前向叶片的压力（全压）大。
（a）不同叶片角时的理论特征曲线 （b）功率曲线图2-4 无限多叶片时的理论特征曲线关于叶轮的功率N th为：N th=△P th∞Q =ρu22 Q -ρQ2 u2 /(лD2 b2tgβ2A ) （2-14b） N t∽∽Q的曲线由图2-4（b）上表示。
β2A=90°时为一条直线。
β2A>90°是前向叶片, Nth∽∽Q的抛物线高于直线;β2A<90°的后向叶片的N th∽∽Q抛物线低于直线。
图2-4（a）中的静压△P th∞，s曲线，在径向进口和C1m=C2m的条件下，可用下式表示：△P th∞，s=ρ/2（u22– W2´2+C2m2）由于W2´=C2m/sinβ2A△P th∞，s=ρ/2（u22–C2m2 /tg2β2A）=ρ/2{u22–Q 2/(л2D22 b22tg 2β2A)} (2-14c)即△P th∞，s~Q的曲线仍然是一条抛物线，无论前向或后向叶轮，均为β2A=90°的直线△P th∞，2/2下方的抛物线。
s=ρu2§3. 气体在叶轮中的实际流动这一节将研究有限叶片数对叶轮中气流的影响和叶轮中的流动方程。
一．作用在叶轮中气体的作用力图2-5中为流道中的一个微元ds×dn×b所受的力,其中ds为流动方向的微元长度，dn为垂直于ds方向的长度，b为叶轮的宽度。
a 后向叶片b 前向叶片图2－5 叶片流道中流体所受的力作用在流体上的力有以下几种:曲率半径为R的弯曲流道会产生一个垂直于叶片流道的离心力W2/Rdm,由于叶轮的转动产生一个径向的离心力rω2dm,该力的分量rω2dmCosβ垂直于流动方向，还有Corriolis力垂直于流动方向，大小为2ωWdm。
垂直于流动方向的力会产生此方向的压力梯度dp/dn:对于后向叶片：dp/dn＝ρ（W2/R＋rω2Cosβ－2ωW ）对于前向叶片：dp/dn＝ρ（W2/R＋rω2Cosβ＋2ωW ）沿流动方向s的作用力只有离心力的分量ρrω2sinβ,此外还有沿s方向的压力梯度dp/ds,那么沿s方向的动量方程：WdW/ds= -dp/ρds + rω2sinβ (2-17a)取sinβds=drρWdW -ρrω2dr +dp =0 (2-17b) 沿s方向积分后：W2/2 + p/ρ-u2/2 = H´=Const （2－18）上式为沿叶轮中相对流线s方向的伯努利方程，即沿相对流线上伯努利常数不变。
式（2－18）微分后与（2－16）式比较，得出速度分布的微分方程，对于后向叶轮： dw/dn = 2ω-W/R (2-19a)对于前向叶轮：dw/dn = －（2ω＋W/R） (2-19b)上述各式是分析叶轮中流动的基础。
