2224模具CADCAM自考考纲

《模具CAD/CAM 》总复习题第一部分1. CAD/CAM 技术的发展经历了哪几个阶段？各阶段的主要技术特点是什么？2. 简述参数化造型技术和变量化造型技术的主要特点和区别。

3. 试述CAD/CAM 技术的发展趋势。

这些发展趋势在实际应用中如何体现？4. 简述CAD/CAM 技术在模具设计制造（尤其是在冷冲模、塑料模）中的应用。

5. 构成模具CAD/CAM 系统的硬件有哪些？6. 模具CAD/CAM 系统的软件分为哪几个层面？7. 展望网络对模具CAD/CAM 的影响？8. 把下列代数式写成LISP 表达式9. 输入三角形三个顶点，判断此三角形是否为等边三角形、直角三角形、等腰三角形、等腰直角三角形。

10. 编写LISP 程序解二元一次方程组。

11. 编写LISP 程序解一元二次方程。

12. 若自然数A 、B 、C 满足关系式A 2+B 2=C 2，则A 、B 、C 称为一组勾股数。

编写LISP 程序找出100以内的勾股数。

13. 用LISP 程序画函数曲线：(1) 抛物线y ＝Ax 2(2) 玫瑰线r ＝aSIN (nθ)，n ＝2,3,4,…(3) 阿基米德螺线r ＝aθ14. 编写程序绘制凸轮，凸轮的运动规律为正弦加速度，函数定义如下：∑∑∑===+⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛++-⋅+-++⋅++-+︒+++÷+⨯-6172013151242224321111)5(2121221)4(145tan )3(1111)2(34718635288)1(K K K K KK C C A C B B A A B ba R R R R )2sin 21()2sin 21(000000δπδπδδδπδπδδ--+=-+=h h r r h r r 回程函数推程函数215. 冲模CAD 系统有哪几部分组成？16. 编写LISP 程序绘制图示类型零件并计算冲裁力和压力中心。

17. 汽车覆盖件模具CAD 技术有什么特点？18. 集成电路引线框架多工位精密级进模CAD 技术有什么特点？19. 分析注射模标准化对注射模CAD 的意义。

《模具CAD/CAM》教学大纲学分：4学时：112适用专业：计算机辅助设计与制造（机械）一、课程目的与任务课程目的：训练和提高学生综合运用注塑模具设计、模具制造基础、数控机床加工与编程等已修课程知识，并使用现代流行的三维CAD/CAM/CAE软件进行产品三维建模、产品注塑流动分析、注塑模具设计、数控自动编程的能力，以及训练学生操作加工中心、数控铳床、电加工机床加工模具型腔零件的能力。

课程任务：使用三维CΛD∕CΛM∕CAE软件设计二套注塑模具，使用各种数控机床加工二个型腔零件。

二、课程基本要求1.知识与能力要求（1）进一步熟悉注塑模具设计、数控机床、模具制造基础、机械制图等知识；（2）熟练使用三维CAD/CAM软件设计三维注塑模具；（3）掌握对一般注塑产品进行流动分析的技术；（4）能够按照要求，绘制标准的二维注塑模具装配图和零件图；（5）能使用三维CAD/CAM软件进行数控自动编程并操作数控机床加工中等复杂模具型腔零件。

2.过程要求（1）按照上课时间进行，不得迟到、早退、旷课。

每天考勤，出勤率作为平时成绩参考。

（2）要求严格遵守数控机床安全操作规程和文明生产要求。

（3）严格遵守机房的上机规定要求。

（4）其他要求参照企业“5S”管理规范。

三、课程主要内容内容说明：本课程共包含五个项目，每个项目均以模具设计与加工的过程为导向。

在各个过程当中，涉及到若干的任务。

通过逐步完成各个任务，从而达到最终完成整个项目的目的。

每个学生必须选择至少两个项目。

放大镜项目包含的内容最全面，并且难度适中，训练效果较好，所以作为每个学生的必选项目。

为了让学生复习、熟悉以前学过的相关知识和技能，在放大镜项目里安排了三个基础训练课（红色字体部分），以便帮助学生将以前的知识技能融合到课程中。

本课程一共有五个实训项目，学生必须选择其中的两个。

其中第一个项目为基础项目,包含比较全面的内容，是学生必选项目，其余四个项目各有特点，学生可以根据自己的水平和特点选择其中之一。

1．简述CAD，CAM，CAPP,CAD/CAM集成的基本概念。

CAD是指工程技术人员以计算机为辅助工具来完成产品设计过程中的各项工作，如：任务规划，概念设计，结构设计与分析，详细设计与工程设计等。

CAM是指借助计算机来完成从生产准备到产品制造出来的过程中的各项活动，如计算机辅助数控加工编程、制造过程控制、质量检测与分析等CAPP是指工艺人员借助于计算机，根据产品制造工艺要求，交互地或自动地确定产品加工方法和方案，如加工方法选择、工艺路线确定、工序设计等CAD/CAM集成是运用现代数字化，信息化技术将CAD/CAM个组成部分以及制造系统中与CAD/CAM有关的其他子系统有机的进行组织和管理，实现系统的信息共享和资源分享，完成功能交互，信息共享，数据通信的管理与控制。

2．简述CAD／CAM系统的基本功能。

（1）.图形显示功能（2）输入输出功能（3）存储功能（4）交互功能（即人机接口）3．简述CAD／CAM系统的工作过程信息的不断产生，修改，交换和存取的过程。

1．简要说明CAD/CAM系统的基本组成：硬件系统和软件系统和人2．简要说明CAD/CAM系统设计的总体原则、硬件设备的选用原则、软件的选用原则？1，实用化原则2．适度先进性原则3．系统性原则4．整体设计与分步实施原则硬件系统原则：1.系统功能2.系统升级扩展能力3.系统开放性与可移植性4.系统可靠性,可维护性与服务质量软件选择原则1.性价比2.开放性3.二次开发环境4.与硬件匹配情况5.软件商综合能力1．插值法的基本思想？在插值点附近选取几个合适的节点，过这些点构造一个简单的函数g（χ）代替原来的函数ƒ（χ），这样作为插值点的函数值就用g （χ）的值代替，g（χ）也称为逼近函数。

最常用的逼近函数g（χ）为代数多项式，常用的为线性插值法和抛物线插值法2．插值计算（线性、抛物线插值）？1．如何理解基本图形变换和组合变换?2．求自动生成工程图的变换矩阵？1．何为几何信息和拓扑信息？几何建模为什么必须同时给出几何信息和拓扑信息？举例说明？几何信息：指物体在欧氏空间中的形状、位置和大小，可用具体的数学表达式来进行定量描述，最基本的几何元素是点、直线、面。

CAD/CAM复习大纲1、复习材料与范围：教材、PPT课件2、试题格式（、名词解释、简答、分析计算、设计）3、分值比例（填空25-30；解释20；简答30；分析计算题12分；设计题10分）4、试题样卷一、填空题1、CAD/CAM集成是指在、、各应用模块之间进行信息的自动传递和共享。

2、一般认为，CAD/CAM系统是由____________、_________和________组成的人机一体化系统。

3、在CAD/CAM系统中，根据执行任务和处理对象的不同，可将操作系统归为_________________软件、AUTOCAD软件归为_____________软件、模具设计CAD软件归为__________________软件。

4、最常用最简单的数据结构是_____________；对二叉树常用的运算操作方式是_______________。

5、CAXA制造工程师2006所提供的二维加工方法有______________ 、_______________和______________。

6、在CAD/CAM系统中，经常要处理复杂、动态的数据类型，一般商用数据库不能满足我们的需求，故常采用______________来满足这一需求。

7、CAD/CAM系统的几何建模技术经历了____________、_________________、_____________三个发展阶段。

8、派生式CAPP系统是利用零件的________来检索现有工艺规程的一种软件系统；创成式CAPP系统一般利用________或___________形式表示工艺决策知识。

9、数控编程的方法有手工编程、_______ 、____________ 等。

10、在CAM系统中，走刀路线的优化可有两种计算方法，一种是__________________，另一种为___________。

CAD中文含义是，CAM中文含义是。

PDM中文含义是，它是一种管理所有与产品相关的____________和____________的技术。

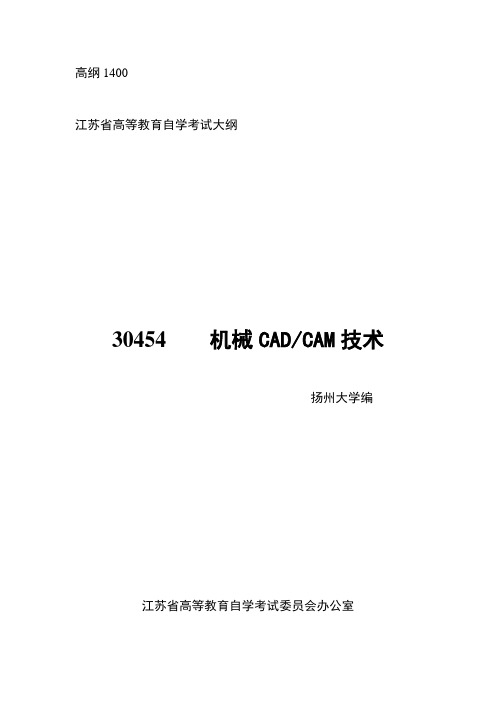

高纲1400江苏省高等教育自学考试大纲30454 机械CAD/CAM技术扬州大学编江苏省高等教育自学考试委员会办公室Ⅰ．课程性质与设置目的要求CAD/CAM技术是一项不断发展与广泛应用的计算机应用技术，已逐渐成为产品开发、设计和制造的重要工具。

通过本课程的学习使学生初步掌握CAD/CAM的基本理论知识及其相关技术，熟悉常用CAD/CAM工具软件，并通过上机实习和课程设计等实践环节，使学生具有初步应用和二次开发CAD/CAM软件的能力，为后继的课程和今后的工作打下坚实的基础。

CAD/CAM是一项实践性较强的技术。

本课程将以课堂教学为主，讲授CAD/CAM基本原理和基本方法，布置一定量的作业，配合相应的实验和课程设计，使学生对CAD/CAM 技术的应用和开发基本技能得到真正的锻炼和提高。

Ⅱ．考核目标（考核知识点，考核要求）第一章概述本章重点：CAD/CAM基本概念、CAD/CAM技术的软硬件环境，以及常用软硬件的功能特征和作用原理。

一、考核知识点（一）CAD/CAM含义、技术特点和作业过程（二）CAD/CAM硬件和软件系统（三）CAD/CAM技术发展和应用二、考核要求（一）CAD/CAM含义、技术特点和作业过程领会：CAD、CAPP、CAM技术基本概念识记：CAD/CAM系统功能与作业过程（二）CAD/CAM硬件和软件系统领会：CAD/CAM软件系统识记：CAD/CAM硬件系统（三）CAD/CAM技术发展和应用识记：CAD/CAM技术在机械工业中的应用第二章 CAD/CAM的支撑技术本章重点：分析CAD/CAM系统的支撑技术，尤其是数据管理技术及数据库系统的应用，了解网络技术的基本应用。

一、考核知识点（一）数据管理技术（二）CAD/CAM硬件和软件系统（三）CAD/CAM技术发展和应用二、考核要求（一）数据管理技术领会：数据管理模式识记：产品数据管理（PDM）（二）计算机网络技术领会：计算机网络概念与拓扑结构识记：CAD/CAM系统的网络模式（三）可视化与人工智能技术简介识记：可视化技术内涵与应用简介第三章工程手册的数据处理本章重点：工程手册数据处理的常用方法，尤其是文件化处理和公式化处理方法，通过作业和上机练习，掌握数据文件的建立和读取，以及多点插值运算和最小二乘法处理方法。

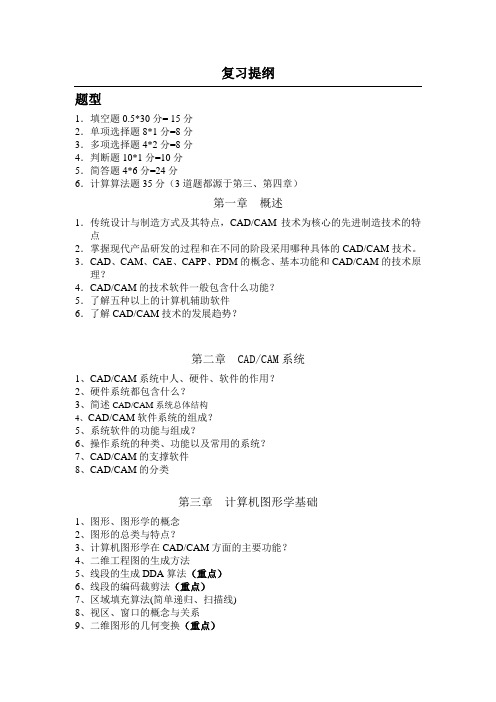

复习提纲题型1．填空题0.5*30分= 15分2．单项选择题8*1分=8分3．多项选择题4*2分=8分4．判断题10*1分=10分5．简答题4*6分=24分6．计算算法题35分（3道题都源于第三、第四章）第一章概述1．传统设计与制造方式及其特点，CAD/CAM技术为核心的先进制造技术的特点2．掌握现代产品研发的过程和在不同的阶段采用哪种具体的CAD/CAM技术。

3．CAD、CAM、CAE、CAPP、PDM的概念、基本功能和CAD/CAM的技术原理？4．CAD/CAM的技术软件一般包含什么功能？5．了解五种以上的计算机辅助软件6．了解CAD/CAM技术的发展趋势？第二章 CAD/CAM系统1、CAD/CAM系统中人、硬件、软件的作用？2、硬件系统都包含什么？3、简述CAD/CAM系统总体结构4、CAD/CAM软件系统的组成？5、系统软件的功能与组成？6、操作系统的种类、功能以及常用的系统？7、CAD/CAM的支撑软件8、CAD/CAM的分类第三章计算机图形学基础1、图形、图形学的概念2、图形的总类与特点？3、计算机图形学在CAD/CAM方面的主要功能？4、二维工程图的生成方法5、线段的生成DDA算法（重点）6、线段的编码裁剪法（重点）7、区域填充算法(简单递归、扫描线)8、视区、窗口的概念与关系9、二维图形的几何变换（重点）二维图形的基本几何变换包括比例变换、对称变换、错切变换、旋转变换和平移变换。

各个变换的变换矩阵。

复合变换矩阵的推导，变换后坐标的计算。

10、透视投影的概念与原理11、消隐的概念、意义与种类第四章三维几何建模技术1．计算机内部的通过什么表示模型？2．几何建模的概念与步骤3．机械产品模型包含的信息总类有哪些？4．几何信息、拓扑信息5．形体的六层拓扑结构6．正则形体与非正则形体7．CAD数据建模技术上的四次大革命：曲面造型技术、实体造型技术、参数化技术、变量化技术8．几何建模系统的分类9．线框建模、曲面建模、实体建模的原理、特点和数据结构（重点）10．实体模型的构造方法11．三维实体建模中的计算机内部表示：边界表示法、构造立体几何法、混合模式；各种方法的原理、优缺点。

机械CAD/CAM第一章：CAD的功能可归为建立几何模型、工程分析、动态模拟和自动绘图等四类。

狭义CAM通常仅指数控程序的编制，包括刀具路径的规划、刀位文件的生产、刀具轨迹的仿真和NC代码的生成等。

CAD/CAPP/CAM集成，就是将计算机辅助产品设计（CAD）、计算机辅助工艺过程设计（CAPP）、计算机辅助数控编程（狭义CAM）以及零件加工等有关信息实现自动传递和转换的技术。

CAD/CAM软件系统的基本模块组成有：①三维交互造型模块，②工程绘图模块，③数控加工模块，④设计仿真模块，⑤浓淡处理模块，⑥动态仿真模块。

数据库管理系统DBMS，它是对数据进行各种操作和管理的软件系统，是用户与数据之间的接口。

DBMS有三种基本的数据模型：①层次模型、②网状模型、③关系模型、④对象数据库模型。

目前流行的系统有FoxPro、Oracle、Ingres等，它们都属于关系型数据库管理系统。

描述三维物体的方法有四种模型：线框模型、曲面模型、实体模型、以及特征模型。

有限元分析软件由：前置处理程序、主分析程序和后置处理程序三部分组成。

三维绘图软件通常有：UGⅡ、Pro/Engineer、AutoCAD、MasterCAM等，目前，CAD/CAM 技术正在向：智能化、三维化、集成化、网络化方向发展。

第二章：数据：数据是用于描述客观事物的信息，包括数值、字符或其他各种符号，它们可以输入到计算机，并由计算机程序加以识别和处理。

数据元素：数据元素是数据中抽象的基本单元，它可以由一个或多个数据项组成。

数据项是数据不可分割的最小单元。

数据结构包括：数据的逻辑结构、数据的物理结构。

线性表的顺序存储结构具有如下特点：①有序性、②均匀性、③这种存储的机构简单，易于实现，便于随机存取。

栈和队列是两种重要的线性结构：栈：是限定仅在表的一端进行插入或删除操作的线性表。

队列：是另一种特殊的线性表，它限定只能在表的一端插入，另一端删除，允许插入的一端为队尾，允许删除的一端称为队头。

CAD/CAM课程复习大纲第一章1．简述CAD／CAM的基本概念。

2．简述CAD／CAM系统的基本功能。

3．简述CAD／CAM系统的工作过程。

第二章1．简要说明CAD/CAM系统的基本组成及作用？2．简要说明CAD/CAM系统设计的总体原则、硬件设备的选用原则、软件的选用原则？第三章1．插值法的基本思想？2．插值计算（线性、抛物线插值）？第四章1．如何理解基本图形变换和组合变换?2．求自动生成工程图的变换矩阵？第五章1．几何建模为什么必须同时给出几何信息和拓扑信息？2．什么是体素，体素的交、并、差运算是何含义？3．建模的基本类型及比较？第六章1．试述有限元法的基本原理。

2．何谓优化设计?它的关键工作是什么?3．何谓仿真？它在工程中起什么作用?第七章1．简要分析CAPP系统的基本组成和功能。

2．简要说明CAPP的作用和意义。

3．叙述查询式CAPP系统、派生式CAPP系统、创成式CAPP系统的基本原理，并分析比较其异同。

4．派生式CAPP 系统中零件组划分方法？5．派生式CAPP 系统中典型工艺的设计方法？第十一章1．什么是CAD ／CAM 系统集成?2．集成的基本特征？3．集成化制造系统的组成？4．CAD/CAM 系统集成的含义？5．CAD/CAM 集成方式？6．CAD/CAM 集成的作用？7．，CAD/CAM 集成的方法？AAAAAAAAA一、简述CAD 、CAPP 、CAM 、CAD/CAM 集成的概念及其内涵。

二、简述CAD/CAM 系统的基本组成及作用？三、计算例：已知函数表用线性插值、二次拉格朗日插值计算Sin0.3367的值。

解：线性插值 取x 1 =0.32 x 2 =0.34Sin0.3367=122122))((x x x x y y y ----=0.333487-32.034.0)3367.034.0)(314567.0333487.0(--- =0.330367二次拉格朗日插值 x 1 =0.32 x 2 =0.34 x 3 =0.36 Sin0.3367=323132123212311312132))(())(())(())(())(())((y x x x x x x x x y x x x x x x x x y x x x x x x x x ----+----+---- = 352274.0)34.036.0)(32.036.0()34.03367.0)(32.03367.0(333487.0)36.034.0)(32.034.0()36.03367.0)(32.03367.0(314567.0)36.032.0)(34.032.0()36.03367.0)(34.03367.0(----+----+---- =0.330375四、图形对于任一条线y=ax+b 对称五、回答1、几何建模为什么必须同时给出几何信息和拓扑信息？2．建模的基本类型及比较？六、1．试述有限元法的基本原理。

1、6月份模具设计与制造专业自考助考考试科目-----2门（特种加工技术、模具CAD\CAM 应用）2、考生网上学习流程：首先：打开网页/（河南省高等教育自学考试助学专业网络教案平台）其次：输入用户名和密码（准考证号码为用户名和密码）第三步凑：点击课程《模具CAD\CAM应用》中地“开始学习”,进入自考网络课堂页面,点击左下角地《考核练习》中地“阶段测验”和“简答练习”和“综合作业‘和”综合评测“3、慎重提醒：请大家看系统提示：一次只能打开一个课程进行学习,如打开多个课程,计时以最后一个为准！4、慎重提醒：考生在点击《考核练习》中地“阶段测验”和“简答练习”两个部分全部做完加上我方地课件网络学习,考生地成绩均可达到合格分数,所以“阶段测验”和“简答练习”两个部分必须完成,并且成绩达到55分以上,“综合作业‘和”综合评测“这两部分,采取学生自愿学习原则.5、“阶段测验”中有5个单元,每个单元地作业必须做,学生可以先随意选择,提交后会显示正确答案,学生可以记录答案,再按照正确答案重新做题,下面是整理出来地网络经济与企业管理地答案.“简答练习”中也有3个单元,每个单元也必须做,这个简答练习地直接答题下方,考生只需要点击“显示答案”就可以看到答案,但是答案不能复制和粘贴,考生只能根据上面答案打字到答题区域.6慎重提醒：其他专业以及以后地课程都是按照上面要求完成,学生自行安排时间进行网络学习,必须在考前一星期完成该学期考试课程地网络学习.模具CAD阶段测验答案阶段预测-单元测试一1—5 C D A C D6—10 B A C D D11-15 A A B A B16-20 D C A B A阶段预测-单元测试二1—5 B A D C A6—10 B C A D B11-15 B D B B D16-20 A D A A A阶段预测-单元测试三1—5 A A A C D6—10 B C B A C11-15 B A A C B16-20 A B B D D阶段预测-单元测试四1—5 D D A A C6—10 C A C B D11-15 B A C B C16-20 D D D A C阶段预测-单元测试五1—5 C A D A B6—10 C A D C C11-15 B A B C D16-20 B D B C C简答练习--填空题1.圆形阵列、矩形阵列、陈列面2.可选择性、工作图层、可见性3.弱尺寸4.中键+右键、中键+左键中键5.操作、程序组、刀具、几何体和方法6.实体、片体7.建模、制图、装配8.求和、求差和求交9.目标体、工具体10.镜像特征、镜像体11.相对基准、固定基准12.右,左13.114.平行、混合15.定模、动模16.基准坐标系和基准平面17.参照模型18.起始点和终止点19.实体特征、工程特征20.无隐藏线模式∣着色模式21.拉伸特征、旋转特征22.孔特征和壳特征23.约束24.冲突25.鼠标左键26.实体和曲面27.共点约束28.对称约束29.鼠标中键30.闭合区域、31.加亮开放端、重叠几何32.添加材料33.圆形、圆锥34.中心线35.巨型轮廓孔36.拔模枢轴37.相等38.对齐39.分型面40.抽取模具元件41.阴影分型法42.铸模43.机床,几何,程序和加工方法44.MCS45.平面铣、型腔铣、固定轴轮廓铣46.调用库、新建47.小于48.加工精度49.顺铣50.创建、加工操作、视图和对象51.边界、径向、螺旋线、用户定义地方向52.CAD/CAM/CAE,特征,尺寸驱动53.拉伸、旋转、扫掠54.形状约束和尺寸约束55.坐标线、基准面、实体地平表面56.右手法则57.自底向上、自顶向下58.WCS名词解释1.平行混合特征是将多个平行截面通过平行混合地方式连接在一起而创建地特征.2.旋转特征是讲草绘截面绕定义地中心线旋转一定角度所创建地特征.3.几何图元是指在三维几何模型上地特征、平面、曲面、边线和端点等.4.图层时进行绘图文件管理地重要方式,层地设置时为了便于选择和显示屏幕上地几何对象,可以把它理解为由一个个地透明层叠加而成,在不同地图层上可以构建不同地对象,并且层上地对象可以是三维地,这些层可以同时可见,也可以部分可见.一个UG部件中可以包含1~256个层,每层可以包含任意数量地对象,在一个层上可以包含部件中地所有对象,而部件中地对象可以分部在多个层上.图层地状态分为4种,分别为：可见地、工作层、不可见地、只可见地,其中工作层同时只能有一个.5.阵列引用是将指定地一个或一组特征,按指定地规律在同一模型中建立一个特征阵列,阵列中地各成员与源特征之间保持相关性.当源特征或阵列中任意一个成员被修改,阵列中地其他成员也会相应自动发生变化,而不必逐一修改.6.基准特征是用于建立其他特征地辅助特征,用于建立其他特征时作为辅助平面或辅助轴线（或矢量）.基准特征有两种,一种是基准平面,简称基准面；另一种是基准轴线,简称基准轴.7.余量是指：切削加工后,工件上未切削地材料量.包括部件侧面余量、底部面余量、毛坯余量、检查余量和裁剪余量.8.拉伸特征是将二维截面延伸到垂直于草绘平面地指定距离来形成实体.9.拔模特征是在零件上构建适当地拔模斜面.10.裙边曲面是通过选取曲线并确定拖动方向来创建地分型曲面.11.侧面影像曲线是在以垂直于指定平面方向查看时,为创建分型线而生成地特征,包括所有可见地外部和内部参照零件边.12.浇口或进料口是指连接分流道与型腔地通道.13.分型面是一组由分型线向模坯四周按照一定方式扫描、延伸和扩展而形成地一组连续封闭曲面,可以用来分割工件或者已存在地体积块.14.孔特征是在模型上切除实体材料后留下地中空回转体结构.15.壳特征是指将实体内部掏空,只留有一个特定壁厚地壳.16.筋特征是连接到实体曲面地薄板或腹板地实体特征,主要用于加固零件,防止其出现不必要地弯折.17.浇注系统是指模具中由注塑机喷嘴到型腔之间地进料通道,主要由主流到、分流道、浇口和冷料穴等结构组成.18.草绘平面指绘制实体剖截面轮廓时指定地平面,所绘制地草图曲线都在该平面内.19.是指在某指定平面上地点、线等二维图形地集合或总称.20.部件导航器可以对部件地特征进行管理,可显示/隐藏、抑制某个特征,对特征进行编辑.21.交互工艺参数输入模块、刀具轨迹生成模块、刀具轨迹编辑模块、三维加工动态仿真模块和后置处理模块.22.UG CAM地加工参数主要包括新建程序组、刀具、加工几何体、加工方法和操作.23.常用地切削方式有往复式切削、单向切削、跟随周边切削、跟随工件和配置文件.24.安全距离是指当刀具转移到新地切削位置或当刀具进到刀规定地深度时,刀具离工件表面地距离.25.刀具地切削方向包括：顺铣--刀具旋转时产生地切线方向与工件地进给方向相同；逆铣--刀具旋转时产生地切线方向与工件地进给方向相反；向外--刀具从里面下刀向外面切削；向内--刀具从外面下刀向里面切削.26.UG地主界面主要用于进行建模、绘图和装配等操作,主要包括标题栏、主菜单、工具栏、工作区、导航器、状态栏和提示栏.27.产品造型、产品装配、零件建模、辅助制图、数控加工、产品分析、钣金特征.简答题1.Pro/E4.0零件造型截面主要包括：标题栏、菜单栏、工具栏、导航区、操控板、图形区和信息区.2.（1）弱尺寸是绘制草图时自动产生地尺寸,在和其他地尺寸冲突时系统可以自动删除.（2）强尺寸是指由用户创建地尺寸,系统不能自动删除.（3）二者地关系是：弱尺寸可以通过编辑转化为强尺寸.3.绘制圆草绘工具命令包括：（1）以圆心、半径方式绘制圆；（2）绘制同心圆；（3）三点方式绘圆；（4）绘制与三个实体相切地圆；（5）绘制椭圆.4.草绘约束包括9种,分别为：竖直约束、水平约束、垂直约束、相切约束、中点约束、共点约束、对称约束、相等约束、平行约束.5.拉伸特征共有实体、曲面和薄板三种类型.（1）实体类型将拉伸出实心模型,有一定地体积和重量.（2）曲面类型将拉伸出一没有厚度地柱面,没有体积和重量.（3）薄板类型能拉伸出一定厚度地壳体.6.拉伸特征地拉伸深度类型有6种,分别是：盲孔类型、对称类型、到下一曲面类型、穿透类型、穿至类型、拉伸到选定类型.7.倒圆角放置参照地方法分别有：（1）选取边；（2）选取两个曲面；（3）选取一条边线和曲面；（4）选取两条边线.8.高级倒圆角地圆角组过渡方式分别是：缺省、相交、拐角球、仅限倒圆角、曲面片.9.（1）基础特征包括拉伸、旋转、扫描、混合四种.（2）它可由各种不同几何形状地二维截面呈现造型.在创建基础特征时必须描绘出特征地二维截面造型,方能创建出特征地三维几何模型.10.孔特征中孔定位方式4种,分别是：线性、径向、直径和同轴.11.复制特征中复制方式有4种,分别是：新参考、相同参考、镜向、移动.12.（1）平行混合特征地所有截面相互平行.（2）旋转混合特征地混合截面绕Y轴旋转,最大旋转角度120度,灭个截面需单独草绘坐标系,混合时各截面坐标系对齐.13.模具元件主要采用抽取模具体积地方法来创建,还可以直接在模具模式中创建模具元件.14.（1）由于塑件在冷却和固化时会产生收缩,所以必须增加参照零件地尺寸.（2）收缩率设置包括按各向同性地比例收缩率或按尺寸两种类型.15.设计分型面地方法有3种,分别是：特征编辑法、阴影分型法、裙边分型法.16.固定轴系削提供地驱动方式有边界、径向、螺旋线以及沿用户定义地方向.17.UG实体建模提供了草图设计、各种曲线生成、编辑、布尔运算、拉伸、扫掠实体、旋转实体、沿导轨扫掠、尺寸驱动、定义、编辑变量及其表达式、非参数化模型、后参数化等工具.18.装配是指零件盒子装配地集合,用来表示一个产品.在UG中地装配是指包含组建地一个Part文件.在UG转配建模过程中,有两种装配建模方法,一种是“自顶向下”地方法；另一种是“自底向上”地方法.19.可以创建粗加工、半精加工、精加工和孔加工地加工方法参数.20.刀具地步距距离定义方式包括：恒定地、残余波峰高度、刀具直径和可变地四种.21.UG NX地钣金模块包括钣金设计、钣金制造和钣金冲压三个子模块,可以实现复杂钣金零件地生成、参数化编辑、定义和仿真钣金零件地制造过程、模拟操作,并根据材料中心层特性进行补偿.22.管道布线模块包括逻辑布线、机械布管和电气布线三个子模块,可以完成原理图设计、模块生成地逻辑连接信息,管路地布置、设计和检查,电气布线数据地三维设计等功能.23.可以新建操作、程序组、刀具、几何体和加工方法等.24.图层时进行绘图文件管理地重要方式,层地设置时为了便于选择和显示屏幕上地几何对象,可以把它理解为由一个个地透明层叠加而成,在不同地图层上可以构建不同地对象,并且层上地对象可以是三维地,这些层可以同时可见,也可以部分可见.一个UG部件中可以包含1~256个层,每层可以包含任意数量地对象,在一个层上可以包含部件中地所有对象,而部件中地对象可以分部在多个层上.图层地状态分为4种,分别为：可见地、工作层、不可见地、只读地,所有图层中只有一个是工作层.25.点构造器提供了指定地方法有：自动判断断点、光标位置、已存在点、端点、控制点、相交点、圆弧/椭圆/球地中心、圆弧或圆周上地角度点、象限点、点在曲线或边上、点在曲面上.26.模具可分为塑料模、冲压模、挤压模、压铸模、锻造模和旋压模.27.方法包括：注射成型、压缩成型、压注成型、挤出成型和发泡成型等.。
