华南农业大学模具设计试卷及答案汇总

模具试题答案及解析一、单项选择题（每题2分，共20分）1. 模具设计中，以下哪个因素对模具的寿命影响最大？A. 材料选择B. 加工精度C. 模具结构设计D. 模具维护答案：C解析：模具结构设计是影响模具寿命的最主要因素，合理的结构设计可以提高模具的耐用性和可靠性，减少磨损和故障。

2. 冷冲压模具中，以下哪个部件是用于引导材料进入模具？A. 导柱B. 导套C. 导板答案：C解析：导板是冷冲压模具中用于引导材料进入模具的部件，确保材料正确定位和成型。

3. 注塑模具中，以下哪个部件是用于控制塑料流动方向的？A. 浇口B. 冷却系统C. 顶针D. 滑块答案：A解析：浇口是注塑模具中用于控制塑料流动方向的部件，它决定了塑料充填模具的路径和速度。

4. 在模具制造中，以下哪种加工方法适用于加工硬质合金材料？A. 车削C. 磨削D. 电火花加工答案：D解析：电火花加工是一种非接触式加工方法，适用于加工硬质合金等难以用传统机械加工方法加工的材料。

5. 以下哪种热处理方法可以提高模具的硬度和耐磨性？A. 退火B. 正火C. 淬火D. 回火答案：C解析：淬火是一种热处理方法，通过快速冷却使材料表面形成马氏体，从而提高硬度和耐磨性。

6. 在模具设计中，以下哪个参数是影响模具强度的关键因素？A. 材料的弹性模量B. 材料的屈服强度C. 模具的几何尺寸D. 模具的工作温度答案：B解析：材料的屈服强度是影响模具强度的关键因素，它决定了模具在受到外力作用时的变形和破坏能力。

7. 以下哪种模具适用于生产大型塑料制品？A. 压缩模具B. 注塑模具C. 传递模具D. 热流道模具答案：B解析：注塑模具适用于生产大型塑料制品，因为它可以快速、高效地生产出形状复杂的制品。

8. 在模具制造中，以下哪种测量方法可以用于检测模具表面的粗糙度？A. 三坐标测量B. 激光扫描C. 粗糙度仪D. 硬度计答案：C解析：粗糙度仪是一种专门用于检测模具表面粗糙度的测量工具，可以准确测量表面的微观不平度。

模具设计复习题及答案一、单选题1. 模具设计中，哪种类型的模具适用于大批量生产？A. 简单模具B. 精密模具C. 复合模具D. 多工位级进模具答案：D2. 热流道模具的主要优点是什么？A. 降低材料成本B. 提高生产效率C. 减少废料D. 所有以上选项答案：D3. 模具设计时，材料的收缩率对模具尺寸有何影响？A. 无影响B. 增加模具尺寸C. 减少模具尺寸D. 取决于材料类型答案：C二、多选题1. 以下哪些因素会影响模具的使用寿命？A. 材料选择B. 制造工艺C. 模具维护D. 操作人员技能答案：A|B|C|D2. 模具设计中，哪些因素需要考虑以确保产品质量？A. 模具材料B. 模具结构C. 注塑参数D. 冷却系统设计答案：A|B|C|D三、判断题1. 模具设计时，可以忽略冷却系统的布局，因为它不影响产品的质量。

答案：错误2. 模具的表面粗糙度对产品的表面质量没有影响。

答案：错误3. 模具设计中，合理的浇口设计可以减少产品的内应力。

答案：正确四、简答题1. 简述模具设计中的浇口系统设计原则。

答案：浇口系统设计原则包括：确保材料流动顺畅、避免材料在浇口处产生涡流、减少材料浪费、便于产品脱模和浇口系统的快速冷却。

2. 描述模具设计中冷却系统的作用。

答案：冷却系统在模具设计中的作用是快速将模具温度降至设定温度，以确保产品质量和缩短生产周期。

它通过冷却介质的循环来实现热量的传递，从而控制模具温度。

五、计算题1. 给定一个塑料产品的体积为200立方厘米，材料的收缩率为1.5%，计算模具型腔的体积。

答案：模具型腔体积 = 200立方厘米 / (1 - 0.015) = 203.03立方厘米2. 如果一个模具的型腔深度为50毫米，材料的热膨胀系数为0.00012/°C，计算在温度升高50°C时型腔深度的变化量。

答案：型腔深度变化量 = 50毫米* 0.00012/°C * 50°C = 0.3毫米。

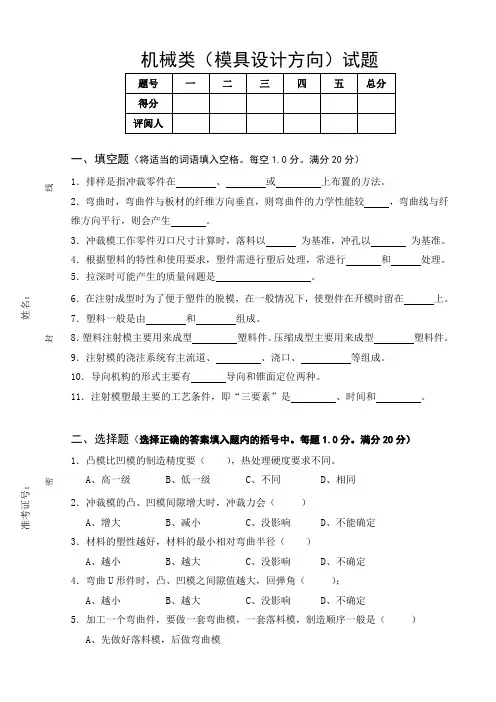

机械类（模具设计方向）试题1．排样是指冲裁零件在、或上布置的方法。

2．弯曲时，弯曲件与板材的纤维方向垂直，则弯曲件的力学性能较，弯曲线与纤维方向平行，则会产生。

3．冲裁模工作零件刃口尺寸计算时，落料以为基准，冲孔以为基准。

4．根据塑料的特性和使用要求，塑件需进行塑后处理，常进行和处理。

5．拉深时可能产生的质量问题是。

6．在注射成型时为了便于塑件的脱模，在一般情况下，使塑件在开模时留在上。

7．塑料一般是由和组成。

8．塑料注射模主要用来成型塑料件。

压缩成型主要用来成型塑料件。

9．注射模的浇注系统有主流道、、浇口、等组成。

10．导向机构的形式主要有导向和锥面定位两种。

11．注射模塑最主要的工艺条件，即“三要素”是、时间和。

二、选择题（选择正确的答案填入题内的括号中。

每题1.0分。

满分20分）1．凸模比凹模的制造精度要（），热处理硬度要求不同。

A、高一级B、低一级C、不同D、相同2．冲裁模的凸、凹模间隙增大时，冲裁力会（）A、增大B、减小C、没影响D、不能确定3．材料的塑性越好，材料的最小相对弯曲半径（）A、越小B、越大C、没影响D、不确定4．弯曲U形件时，凸、凹模之间隙值越大，回弹角（）；A、越小B、越大C、没影响D、不确定5．加工一个弯曲件，要做一套弯曲模，一套落料模，制造顺序一般是（）A、先做好落料模，后做弯曲模B、先做好弯曲模，试模确定坯料尺寸后再做落料模C、先后顺序没什么影响；D、不能确定。

6．（）工序是拉深过程中必不可少的工序。

A、酸洗B、热处理C、去毛刺D、润滑E、校平7．导正销与凸模的配合为：（）A、H7/h6B、H7/f6C、H7/k68．当板料相对厚度较小时，抵抗失稳的能力小，（）。

A、易拉深B、易起皱C、易断裂D、易变薄9．为保证压力机和模具正常工作，模具的压力中心应与压力机的压力中心（）A、重合B、不重合 C 、偏离 D 、大小相同10．需要多次弯曲的弯曲件，弯曲的次序一般是（），前次弯曲后应考虑后次弯曲有可靠的定位，后次弯曲不能影响前次已成形的形状。

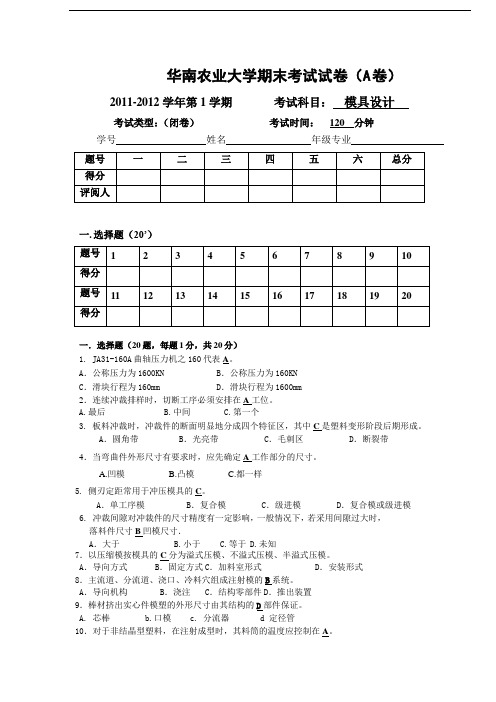

华南农业大学期末考试试卷（A 卷）2011-2012 学年第1 学期考试科目：模具设计考试类型：（闭卷）考试时间：120 分钟学号姓名年级专业一. 选择题（20’）一．选择题（20 题，每题1 分，共20 分）1. JA31-160A 曲轴压力机之160 代表A。

A．公称压力为1600KN B．公称压力为160KNC．滑块行程为160mm D．滑块行程为1600mm2．连续冲裁排样时，切断工序必须安排在A工位。

A.最后B.中间C.第一个3. 板料冲裁时，冲裁件的断面明显地分成四个特征区，其中C是塑料变形阶段后期形成。

A．圆角带B．光亮带C．毛刺区D．断裂带4．当弯曲件外形尺寸有要求时，应先确定A工作部分的尺寸。

A.凹模B.凸模C.都一样5. 侧刃定距常用于冲压模具的C。

A．单工序模B．复合模C．级进模D．复合模或级进模6. 冲裁间隙对冲裁件的尺寸精度有一定影响，一般情况下，若采用间隙过大时，落料件尺寸B凹模尺寸．A．大于 B.小于 C.等于 D.未知7．以压缩模按模具的C分为溢式压模、不溢式压模、半溢式压模。

A．导向方式B．固定方式C．加料室形式D．安装形式8．主流道、分流道、浇口、冷料穴组成注射模的B系统。

A．导向机构B．浇注C．结构零部件D．推出装置9．棒材挤出实心件模塑的外形尺寸由其结构的D部件保证。

A. 芯棒 b.口模 c. 分流器 d 定径管10．对于非结晶型塑料，在注射成型时，其料筒的温度应控制在A。

A. T f~ T dB. T m~ T dC. T d~ T f D T f~ T m11．下列哪种因素不会影响注射成型的塑件精度D。

A.模具的制造精度B．模具的磨损程度C．塑料收缩率的波动D．注射机的类型12. 塑件单分型面注射成型，宜采用B。

A．侧浇口B．直接浇口C．环形浇口D．点浇口13. 塑件外形尺寸除了受流动性影响，还受限制C。

A．塑料的结晶性 B．工艺条件 C．成型设备 D．收缩性14. 采用双脱模机构是因为塑件B。

模具制作期末试题及答案1. 试题1.1. 单选题1. 将模具设计中的“减肉”指的是：A. 背面误差的补偿B. 沟槽和凸台的设计C. 材料磨损后的修复D. 模具外形尺寸的缩小2. 模具制作中，最常用的材料是：A. 铜B. 铝C. 钢D. 铁3. 以下哪个不属于模具制作的主要工艺步骤？A. 设计B. 铣削加工C. 淬火处理D. 装配4. 下列哪个部位是模具中的活动构件？A. 顶针B. 模板C. 固定板D. 基板5. 通常用于金属模具的表面处理是：A. 硬化B. 镀铬C. 碳化D. 喷漆1.2. 多选题1. 模具制作过程中的CAD软件主要用于：A. 模具设计B. 材料选择C. 工艺分析D. 数字化加工E. 零件装配2. 下列哪些因素会影响模具寿命？A. 材料质量B. 使用环境C. 模具结构设计D. 维护保养E. 加工精度要求3. 下列哪些是注塑模具的主要组成部分？A. 模板B. 滑块C. 顶针D. 固定板E. 凸台1.3. 简答题1. 工艺性设计是模具设计中的重要内容，请简要说明工艺性设计的意义及其不同方面的考虑点。

2. 请简述模具制作中的重要工艺步骤，并说明各个步骤的作用。

3. 论述模具结构设计中的注意事项，包括模具零件的布置原则和配合尺寸的选择。

2. 答案1.1. 单选题1. D. 模具外形尺寸的缩小2. C. 钢3. C. 淬火处理4. A. 顶针5. B. 镀铬1.2. 多选题1. A. 模具设计C. 工艺分析D. 数字化加工2. A. 材料质量B. 使用环境C. 模具结构设计D. 维护保养3. A. 模板D. 固定板1.3. 简答题1. 工艺性设计是指在模具设计中考虑到模具的制造工艺、使用工艺和维护保养工艺等因素，以确保模具的生产效率和质量。

在工艺性设计中，需要考虑材料的可加工性、模具结构的可实现性、工装夹具的便捷性等因素。

2. 模具制作的重要工艺步骤包括：模具设计、材料选用、模具加工、热处理和表面处理、模具装配和调试等。

模具设计与制作期末考试试题及答案一、单项选择题（第1题~第30题。

选择一个正确答案，将相应的字母填入题内的括号中。

每题2分，满分60分）1.下列孔加工方法中，属于定尺寸刀具法的是 O oA.钻孔（正确答案）B.车孔C.■孔D.磨孔2.调质的主要作用是改善工件材料的力学物理性质，故一般安排在（）进行。

A.粗加工之前8.粗加工之后和精加工之前（正确答案）C.精加工之后D.任意时间3.车床出厂检验标准中规定导轨只允许中凸，主要是考虑（）oA.导轨工作时的受力变形B.导轨工作时的热变形C.导轨磨损（正确答案）D.机床安装误差4.刀具磨损过程一般不包括（）阶段。

A.初期磨损B.正常磨损C.非正常磨损（正确答案）D.迅速磨损5.有色金属外圆精加工适合采用（）A.磨削B.车削（正确答案）C.铳削D.像削6.毛坯误差复映所引起的加工误差属于（）oA.变值系统误差B.常值系统误差C.随机误差（正确答案）D.形位误差7.车刀刀尖高于工件旋转中心时，刀具的工作角度（）A.前角增大,后角减小（正确答案）B.前角减小、后角增大C.前角、后角都增大D.前角、后角都减小8.在主剖面（正交平面）内标注的角度有（）A.前角和后角（正确答案）B.主偏角和副偏角C.刃倾角D.工作角度9.定位基准是指（）oA.机床上的某些点、线、面B.夹具上的某些点、线、面C.工件上的某些点、线、面（正确答案）D.刀具上的某些点、线、面10.采用键模法加工箱体孔系,其加工精度主要取决于（）A.机床主轴回转精度B.机床导轨的直线度C.键模的精度（正确答案）D.机床导轨的平面度11.普通车床的传动系统中,属于内联系传动链的是A.主运动传动链B.机动进给传动链C.车螺纹传动链（正确答案）D.快速进给传动链12.车床在加工螺纹时,要求严格保证（）A.主轴每转一周，刀架纵向移动一个螺距B.主轴每转一周，刀架纵向移动一个导程（正确答案）C.主轴每转一周，刀架纵向移动一个进给量D.主轴每转一周，刀架横向移动一个进给量13.一般情况下双联齿轮只能在（）上加工。

期末试题1一、填空题（20分，每空1分）1.模具设计有两个基本条件，即和。

2.冲压加工工序主要分为和两大类。

3.影响材料塑性的主要因素是、和。

4.冲裁的变形过程一般分为、和三个阶段。

5.拉深的主要工艺性问题是拉深过程中产生的和。

6.外缘翻边按变形的性质，可以分为和。

7.注射模中的分流道是与之间的进料通道。

8.压铸模浇注系统按金属液导入方向，可以分为和。

9.车削运动通常分为和两种。

二、判断题（10分，每题1分）1.金属材料的晶粒大小对塑性影响也很大，晶粒大，塑性好，变形时不易破裂。

（）2.冲压模具的导柱和导套大都使用高碳钢制造。

（）3.弯曲的回弹量与材料的屈服强度σs成反比，与弹性模量E成正比。

（）4.毛坯相对厚度越小，拉深过程中越容易引起起皱。

（）5.硬化指数值大的材料可以获得较大的胀形深度。

（）6.热塑性塑料与热固性塑科相比，其具有较大收缩率。

（）7.材料的塑性越好，最小相对弯曲半径越大。

（）8.充型时间越短越容易得到高质量的薄壁和长流程的铸件。

（）9.表面处理后的模具，其力学性能会发生很大变化。

（）10.电火花线切割时，当其他的电参数不变的情况下，增大脉冲宽度能减小工件表面粗糙度。

（）三、选择题（16分，每题2分）1.平板类坯料胀形时变形区的应力为（）。

A、径向拉应力和切向拉应力B、径向拉应力和切向压应力C、径向压应力和切向拉应力D、径向压应力和切向压应力2.对于热敏性塑料，最小注射量应不小于注射机额定注射量的（）。

A、10％B、20％C、50％D、80％3.压铸过程中，金属熔体从冲头向前快速运动，高速通过内浇口直至充满型腔，此时熔体流动速度称为（）。

A、冲头速度B、充型速度C、冲头空压射速度D、熔体速度4.模具加工中最传统的加工方法是（）。

A、数控加工B、塑性加工C、铸造加工D、机械加工5.将钢件加热到相变温度以上，保温一定时间后在冷却介质中快速冷却的热处理工艺称为（）。

A、退火B、正火C、淬火D、回火6.一般地，模具设计和制造时，型芯尺寸先取（）值，型腔尺寸先取（）。

模具试题答案及解析大全一、单项选择题1. 模具设计中，材料的弹性模量是指（）。

A. 材料在弹性范围内应力与应变的比值B. 材料在塑性变形时应力与应变的比值C. 材料在断裂时应力与应变的比值D. 材料在蠕变时应力与应变的比值答案：A解析：弹性模量是材料在弹性范围内应力与应变的比值，它反映了材料抵抗弹性变形的能力。

2. 冷冲压模具中，凸模与凹模的间隙对冲裁件的尺寸精度有直接影响，间隙过大会导致（）。

A. 冲裁件尺寸偏小B. 冲裁件尺寸偏大C. 冲裁件尺寸不变D. 冲裁件尺寸无影响答案：B解析：在冷冲压模具中，凸模与凹模的间隙过大会导致冲裁件尺寸偏大，因为材料在冲裁过程中会过度延伸。

3. 塑料注射模具中，浇口系统的主要作用是（）。

A. 引导塑料流动B. 控制塑料温度C. 保证塑料均匀填充模具型腔D. 以上都是答案：D解析：浇口系统在塑料注射模具中的主要作用包括引导塑料流动、控制塑料温度以及保证塑料均匀填充模具型腔。

二、多项选择题1. 以下哪些因素会影响模具的使用寿命（）。

A. 模具材料的选择B. 模具的热处理工艺C. 模具的润滑条件D. 模具的冷却系统设计答案：ABCD解析：模具的使用寿命受多种因素影响，包括模具材料的选择、热处理工艺、润滑条件以及冷却系统设计。

2. 在模具设计中，以下哪些措施可以提高模具的强度（）。

A. 增加模具壁厚B. 优化模具结构C. 使用高强度材料D. 提高模具表面硬度答案：ABCD解析：增加模具壁厚、优化模具结构、使用高强度材料以及提高模具表面硬度都是提高模具强度的有效措施。

三、判断题1. 模具的表面粗糙度对模具的使用寿命没有影响。

（）答案：错误解析：模具的表面粗糙度对模具的使用寿命有直接影响，表面粗糙度越低，模具的耐磨性和抗腐蚀性越好，使用寿命越长。

2. 模具设计时，可以不考虑模具的加工成本。

（）答案：错误解析：模具设计时必须考虑模具的加工成本，合理的设计可以降低加工成本，提高经济效益。

《模具设计》期末考试试卷附答案一、单项选择题（每小题2分，共20小题，共40分）1 、冲裁变形过程中的塑性变形阶段形成了（）。

A.光亮带B.毛刺C.断裂带2 、模具的合理间隙是靠（）刃口尺寸及公差来实现。

A.凸模B.凹模C.凸模和凹模D.凸凹模3 、落料时，其刃口尺寸计算原则是先确定（）。

A.凹模刃口尺寸B.凸模刃口尺寸C.凸、凹模尺寸公差4 、对 T 形件，为提高材料的利用率，应采用（）。

A.多排B.直对排C.斜对排5 、冲裁多孔冲件时，为了降低冲裁力，应采用（）的方法来实现小设备冲裁大冲件。

A.阶梯凸模冲裁B.斜刃冲裁C.加热冲裁6 、冲裁件外形和内形有较高的位置精度要求，宜采用（）。

A.导板模B.级进模C.复合模7 、导板模中，要保证凸、凹模正确配合，主要靠（）导向。

A.导筒B.导板C.导柱、导套8 、在导柱式单工序冲裁模中，导柱与导套的配合采用（）。

A.H7/m6B.H7/r6C.H7/h69 、精度高、形状复杂的冲件一般采用（）凹模形式。

A.直筒式刃口B.锥筒式刃口C.斜刃口10 、弹性卸料装置除起卸料作用外，还有（）的作用。

A.卸料力大B.平直度低C.压料作用11 、中、小型模具的上模是通过（）固定在压力机滑块上的。

A.导板B.模柄C.上模座12 、小凸模冲孔的导板模中，凸模与固定板呈（）配合。

A.间隙B.过渡C.过盈13 、能进行三个方向送料，操作方便的模架结构是（）。

A.对角导柱模架B.后侧导柱模架C.中间导柱模架14 、凸模与凸模固定板之间采用（）配合，装配后将凸模端面与固定板一起磨平。

A.H7/h6B.H7/r6C.H7/m615 、表示板料弯曲变形程度大小的参数是（）。

A.y/ρB.r/tC.E/σS16 、弯曲件在变形区内出现断面为扇形的是（）。

A.宽板B.窄板C.薄板17 、不对称的弯曲件，弯曲时应注意（）。

A.防止回弹B.防止偏移C.防止弯裂18、注射成型工艺适用于（）。

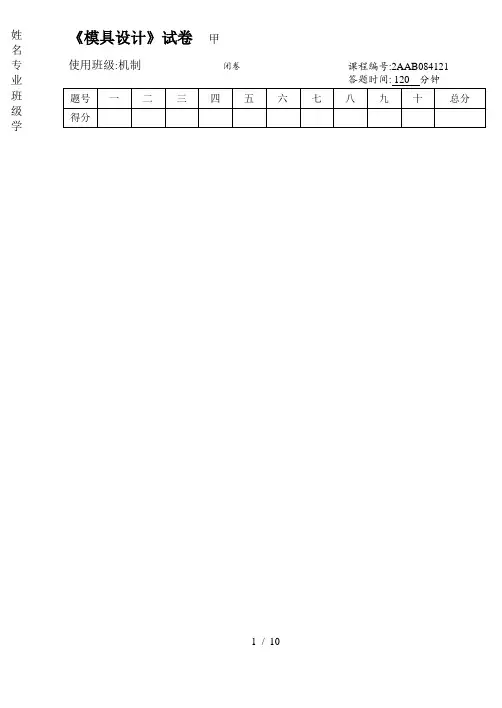

姓名专业班级学《模具设计》试卷甲使用班级:机制闭卷课程编号:2AAB084121答题时间: 120 分钟1 / 10号2 / 10共5页 第3页4､圆筒形零件总的拉深系数比极限拉深系数1m 小时,为什么用二次或三次拉深就能够成形? 5､什么是弯曲回弹现象?减小弯曲件回弹的常用措施有哪些? 6､降低冲裁力的方法有哪些?并指出其中的原因｡ 7､弯曲凸模､凹模圆角半径如何确定?共5页第4页 8､冲裁模间隙对冲裁件质量和模具寿命有哪些影响?四､计算题(共27分)材料为Q235钢,料厚mm t 2=,请分别确定冲1､(12分)如图1所示工件,裁凸､凹模刃口部分尺寸｡(注:落料:mm Z 140.0max =,mm Z 100.0min =,mm p 020.0=δ,mm d 030.0=δ,1=x ;冲孔:mm Z 140.0max =,mm Z 100.0min =,mm d p 020.0==δδ,75.0=x )共5页第5页2､(15分)如图2所示的制品,材料为PS,其收缩率为0.6%~0.8%,试确定构成模具型腔的凹､凸模有关尺寸｡得分学年第一学期《模具设计》试卷答案及评分标准甲使用班级:机制02级模具制造模块闭卷课程编号:2AAB084121 题号一二三四总分得分一､填空题(每空1分,共15分)1､压力机､冲模､塑性变形2､静水压力3､塑性拉伸失稳4､成形极限5､落料､冲孔6､搭边7､凸模8､单工序､复合､级进9､形状､角度评分标准:答案正确的得1分,不完全正确的得0.5分,答错的不得分｡二､判断改错题(每个2分,共10分)1､错误热固性塑料的合成树脂加热前是线型结构,加热初期具有可熔性和可塑性,但加热到一定温度后,分子呈现网状结构并硬化定型,不再可熔和可塑｡2､正确3､错误复合模是在压力机的一次行程中,在一副模具的同一位置上完成数道冲压工序｡4､错误有废料排样沿冲件全部外形冲裁,在冲件周边都留有搭边,这种排样方法冲件精度高､模具寿命也高｡5､错误中间导柱模架中,导柱分布在矩形凹模的对称中心线上,两个导柱的直径不同,可避免上6 / 10模与下模装错而发生啃模事故｡评分标准:判断正确得1分,改正完全正确得1分,改正部分正确得0.5分｡ 三､问答题(每个6分,共48分)1､答:分型面是定模和动模相接触的面｡分型面的选择原则:(1)分型面的选择应有利于脱模; ① 分型面应取在塑件尺寸最大处; ② 分型面应使塑件留在动模部分;③ 拔模斜度小或塑件较高时,为了便于脱模,可将分型面选在塑件的中间部位｡ (2)分型面的选择应有利于保证塑件的外观质量和精度要求; (3)分型面的选择应有利于成型零件的加工制造; (4)分型面的选择应有利于侧向抽芯｡ 2､答:凸模和凹模;因为通常模架的模板材料为普通的中碳钢,用作凹模,使用寿命短,若选用好材料的模板制作整体凹模,则制造成本高｡凹模的结构形式有:整体式凹模､整体嵌入式凹模､局部镶拼式凹模､四壁拼合式凹模架､螺纹型环｡凸模的结构形式有:整体嵌入式凸模､镶拼组合式凸模3､答:起皱;最常用的防止起皱的方法是采用合适的模具结构,如应用锥形凹模､设置压边圈等｡ 4､答:圆筒形零件总的拉深系数比极限拉深系数1m 小,说明该零件总的拉深变形程度比首次拉深的极限变形程度大,因此需要多次拉深成形｡共 4 页 第 1 页5､答:弯曲卸载后,由于中性层附近的弹性变形以及内､外层总变形中弹性变形部分的恢复, 使弯曲件的弯曲中心角和弯曲半径变得和模具尺寸不一致的现象称为回弹｡减小弯曲件回弹的常用措施有: ① 改进弯曲件的设计在弯曲件弯曲变形区压制加强筋,以提高零件刚度来减少回弹｡在选择弯曲件材料时,可选用屈服极限低而弹性模量大的材料进行弯曲,以减少其回弹值｡ ② 采取适当的弯曲工艺在制订弯曲工艺时,可采用校正弯曲来代替自由弯曲｡对冷作硬化的硬材料,先进行 退火,使其屈服极限降低后再进行弯曲｡ ③ 正确设计弯曲模 ④ 采用拉弯工艺6､答:① 采用阶梯凸模冲裁 在多凸模的冲模中,可将凸模设计成不同长度,使各凸模冲裁力的最大峰值不同时出现,以降低总的冲裁力｡② 斜刃冲裁 斜刃冲裁是将凸模(或凹模)刃口平面做成与其轴线倾斜一个角度,冲裁时刃口就不是全部同时切入,而是逐步地将材料切离,因而能显著降低冲裁力｡③ 加热冲裁 材料加热后抗剪强度显著降低,因此加热冲裁能够降低冲裁力｡7､答:(1)弯曲凸模圆角半径 弯曲件的弯曲半径不小于min r 时,凸模的圆角半径一般取弯曲件的圆角半径｡如因弯曲件结构需要,出现弯曲件圆角半径小于最小弯曲半径(min r r <)时,则首次弯曲时凸模圆角半径大于最小弯曲半径,然后经整形工序达到所需的弯曲半径｡当弯曲件的弯曲半径较大､精度要求又较高时,还应考虑工件的回弹,凸模的圆角半径应作相应的修正｡(2)凹模圆角半径 凹模两边的圆角半径应一致,以免弯曲时工件产生偏移｡在生产中,凹模圆角半径一般取决于弯曲件材料的厚度｡当mm t 2≤时,t r )6~3(=凹;当mm t 4~2=7 / 10时,t r )3~2(=凹;当mm t 4>时,t r 2=凹｡8､答:(1)间隙对断面质量的影响间隙合适时,冲裁时上､下刃口所产生的剪切裂纹基本重合,这时光面约占板厚的1/2~1/3,切断面的塌角､毛刺和斜度均很小;间隙过小时,凸模刃口处的裂纹比合理间隙时向外错开一段距离,上､下裂纹之间的材料,随冲裁的进行将被第二次剪切,然后被凸模挤入洞口｡这样,在冲裁件的切断面上形成第二个光面,在两个光面之间形成毛面,在端面出现挤长的毛刺;间隙过大时,凸模刃口处的裂纹比合理间隙时向内错开一段距离,材料的弯曲与拉伸增大,拉应力增大,塑性变形阶段较早结束,致使断面光面减小,塌角与斜度增大,形成厚而大的拉长毛刺,且难以去除,同时冲裁件的翘曲现象严重;若间隙分布不均匀,则在小间隙的一边形成双光面,大间隙的一边形成很大的塌角及斜度｡(2)间隙对模具寿命的影响当间隙过小时,垂直力和侧压力将增大,摩擦力增大,加剧模具刃口的磨损,随后二 次剪切产生的金属碎屑又加剧刃口侧面的磨损｡ 评分标准:答案完全正确得6分,部分正确酌情扣分｡ 四､计算题(共27分)1､(12分)解:(1)落料 首先校核间隙mm Z Z mm d p 040.0)100.0140.0(050.0)030.0020.0(min max =-=->=+=+δδ说明所取凸､凹模公差不能满足min max Z Z d p -≤+δδ条件,但相差不大,可调整如下:mmmm Z Z mm mm Z Z d p 024.0040.06.0)(6.0016.0040.04.0)(4.0min max min max =⨯=-==⨯=-=δδ共 4 页 第 2 页于是,mmmm ZD D mmmm x D D pd d p d 0016.00016.00min 024.00024.000max 80.35)10.090.35()(90.35)10.00.136()(---+++=-=-==⨯-=∆-=δδ(2)冲孔 校核:min max 040.0)020.0020.0(Z Z mm d p -==+=+δδ ,故符合条件｡于是mm mm x d d p p 0020.00020.00min 036.6)048.075.06()(---=⨯+=∆+=δmm mm Z d d dp d 020.00020.000min 136.6)100.0036.6()(+++=+=+=δ(3)凹模孔心距尺寸mm L L d 015.0188)2(min ±=∆±∆+= 评分标准:落料和冲孔计算正确各得5分,凹模孔心距尺寸计算正确得2分,部分答案正确酌情扣分｡2､(15分)解:塑料的平均收缩率0.7% ① 凹模有关尺寸的计算 径向尺寸8 / 101.06/16.022083.06/15.01104.706.043%)7.01(70431045.605.043%)7.01(60431+⨯++⨯+=⎥⎦⎤⎢⎣⎡⨯-+=⎥⎦⎤⎢⎣⎡∆-+==⎥⎦⎤⎢⎣⎡⨯-+=⎥⎦⎤⎢⎣⎡∆-+=δδ）（）（塑塑k L L k L L深度尺寸[]07.06/14.096.324.032%)7.01(33)3/2()1(+⨯++=⎥⎦⎤⎢⎣⎡⨯-+=∆-+=δk H H 塑② 凸模有关尺寸的计算径向尺寸共 4 页 第 3 页[]07.06/14.0678.544.043%)7.01(54)4/3(1-⨯--=⎥⎦⎤⎢⎣⎡⨯++=∆++=δ）（塑k l l 深度尺寸[]06.05/13.041.303.032%)7.01(30)3/2(1-⨯--=⎥⎦⎤⎢⎣⎡⨯++=∆++=δ）（塑k h h ③ 型芯直径9 / 10[]02.05/11.0131.81.043%)7.01(8)4/3(1-⨯--=⎥⎦⎤⎢⎣⎡⨯++=∆++=δ）（塑k d d ④ 模具型芯位置尺寸计算017.021.302/)6/12.0(%)7.01(302/1±=⨯±+=±+=δ）（塑k C C评分标准:凹模和凸模有关尺寸计算正确各得5分,型芯直径和型芯位置尺寸计算正确得5分,部分答案正确酌情扣分｡共 4 页 第 4 页10 / 10。

模具设计试卷试题(附答案)(总6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--模具设计一、判断题（每题2分，满分20分。

）1、机械零件的轮廓算术平均偏差Ra越小，表示该零件的表面粗糙度越大。

X2、注塑制品发生烧焦现象的主要原因是注塑压力过大。

X3、圆筒形产品通常使用推板顶出。

4、斜导柱角度与锁紧块角度不同是为了在开模时使楔紧面的分开慢于斜导柱驱动滑块分开。

X5、排气槽通常设置在熔体最后充满的地方。

6、滑块斜导柱孔与斜导柱的配合一般采用过渡配合。

X7、流道末端的排气间隙一般比型腔末端排气间隙小。

X8、在其他条件相同的条件下，塑料与型芯的摩擦系数越大，脱模阻力越大。

9、塑料收缩率是材料固有的属性，它与注塑成型工艺、塑料制品设计、模具结构设计无关。

X10、一般地，立式注塑机所占的高度较大，卧式注塑机所占的长度较大。

二、单项选择题（每题1分，满分20分。

）1、常用A4图纸的尺寸为。

AA、210X297B、297X420C、420X594D、594X8412、若模具闭合厚度大于注塑机允许的模具最大厚度时，则可采用?来调整，使模且闭合。

DA、减少顶针垫板厚度B、增加面板厚度C、减少顶针板厚度D、减少面板厚度3、注塑成型容易产生腐蚀性气体的塑料，如聚氯乙烯等，应特别注意选择?的钢材。

CA、高硬度B、高强度C、耐腐蚀D、耐磨4、以下哪一个部件是成型零件?BA、导柱B、型腔C、锁紧块D、斜导柱5、如果注塑机喷嘴头部半径为18mm，那么主流道衬套凹坑半径不可以采用的是。

AA、18mmB、20mmC、22mmD、24mm6、一般地，模具设计和制造时，型芯尺寸先取值，型腔尺寸先取值，便于修模和防止模具自然磨损。

DA、大、大B、小、大C、小、小D、大、小7、一般地，设计模具冷却系统时，冷却水孔数量尽可能，入水和出水温度差尽可能。

AA、多、小B、多、大C、少、小D、少、大8、一般的，塑料收缩率，脱模阻力越大；型芯长度，脱模阻力越大。

模具设计试题与答案一、试题形面制作1. 请简述模具的定义及其在工业中的作用。

2. 模具设计中，形面制作是一个重要的环节，请说明形面制作的目的和要求。

3. 在模具的形面制作中，常用的加工方法有哪些？请分别介绍它们的特点和适用场景。

4. 高精度模具的形面制作常采用电脉冲加工方法，请简述其工作原理以及优势。

5. 化学抛光在模具形面制作中的应用广泛，请说明其原理及使用注意事项。

结构设计1. 模具结构设计中，常见的结构形式有哪些？请分别介绍它们的特点和应用场景。

2. 在模具结构设计中，如何选择合适的材料？请列举几种常用的模具材料及其特点。

3. 请说明模具的合理结构设计对模具制造和使用的影响。

4. 模具中的冷却系统对模具性能有重要影响，请简述常见的冷却系统设计方法及其优势。

5. 在模具结构设计时，如何处理模具的易损件和易修复件？请提供一些有效的设计方法。

二、答案形面制作1. 模具是一种用于批量生产零部件的工具，它具有一定的外形和尺寸精度，并能使其与之相配合的零件得以成形。

模具在工业中起到了提高生产效率、降低生产成本和保证产品质量的重要作用。

2. 形面制作的目的是为了使模具的形面达到预定的形状和尺寸，并满足工件的加工要求。

形面制作的要求包括：形状准确、尺寸精确、表面光滑、无划伤或损坏。

3. 常用的形面制作方法有机械加工、电火花加工和化学抛光。

机械加工适用于大部分模具材料，能够实现高精度加工；电火花加工适用于硬质材料的形面加工，能够提供极高的加工精度；化学抛光适用于具有特殊形状的模具，能够实现高效、高质的抛光效果。

4. 高精度模具的形面制作常采用电脉冲加工方法。

该方法基于电火花加工原理，通过在工件和电极之间施加脉冲电压，使电火花在形面上产生放电，达到加工的目的。

优势包括：高加工精度、无毛刺和烧伤、可以加工高硬度材料。

5. 化学抛光是利用化学药液对模具进行表面处理的方法。

其原理是通过化学药液的腐蚀作用，去除模具表面的氧化层和其他不良物质，从而得到光滑的表面。

华南农业大学期末考试试卷华南农业大学期末考试试卷（（A 卷）2014-2015学年第 一 学期学期 考试科目考试科目：： 模具设计 考试类型考试类型：：（闭卷闭卷））考试考试 考试时间考试时间：： 120 分钟 学号 姓名 年级专业题号 一 二 三 四 五 总分 得分 评阅人得分得分一、选择选择题题（将正确答案的标号填在下面表格中，每题1分共20分）题号1 2 3 4 5 6 7 8 9 10 答案 题号 11 12 13 14 15 16 17 18 19 20 答案1．伸长类变形的成形极限主要取决于 。

A ．板材厚度B ．板材抗失稳能力C ．板材塑性D ．传力区的承载能力 2．冲裁模的间隙应当 模具导向件的间隙．A ．小于；B ．等于；C ．大于；D ．小于等于 3．JB23-63曲轴压力机之63代表 。

A ．公称压力为630T ；B ．公称压力为630kN ；C ．滑块行程为630mm ；D ． 滑块行程为630mm 4. 最小相对弯曲半径r/t 表示 。

A ．材料的弯曲变形极限B ．零件的弯曲变形程度C ．零件的结构工艺好坏D ．弯曲难易程度 5. 拉深变形时，润滑剂涂在 。

A ．工件毛坯与凹模接触的一面B ．工件毛坯与凸模接触的一面C ．工件毛坯的两面 6. 当弯曲件外形尺寸有要求时，应先确定 工作部分的尺寸。

A ．凹模 B ．凸模 C ．都一样 7. 落料时，其刃口尺寸计算原则是先确定_______。

A ．凹模刃口尺寸B ．凸模刃口尺寸C ．凸、凹模尺寸公差 8. 连续冲裁排样时，切断工序必须安排在（ ）工位。

A ．最后B ．中间C ．第一个D ．任意 9. 侧刃定距常被用于冲压加工中的_______。

A ．单工序模B ．复合模C ．级进模D ．复合模或级进模10. 把原本不平衡的型腔布置，通过改变_______尺寸，使塑料能同时充满各型腔。

A．主流道B．分流道C．冷料穴D．浇口11. 注射模的推出机构一般由推出、_______和导向零件组成。

机械类（模具设计方向）试题1．排样是指冲裁零件在、或上布置的方法。

2．弯曲时，弯曲件与板材的纤维方向垂直，则弯曲件的力学性能较，弯曲线与纤维方向平行，则会产生。

3．冲裁模工作零件刃口尺寸计算时，落料以为基准，冲孔以为基准。

4．根据塑料的特性和使用要求，塑件需进行塑后处理，常进行和处理。

5．拉深时可能产生的质量问题是。

6．在注射成型时为了便于塑件的脱模，在一般情况下，使塑件在开模时留在上。

7．塑料一般是由和组成。

8．塑料注射模主要用来成型塑料件。

压缩成型主要用来成型塑料件。

9．注射模的浇注系统有主流道、、浇口、等组成。

10．导向机构的形式主要有导向和锥面定位两种。

11．注射模塑最主要的工艺条件，即“三要素”是、时间和。

二、选择题（选择正确的答案填入题内的括号中。

每题1.0分。

满分20分）1．凸模比凹模的制造精度要（），热处理硬度要求不同。

A、高一级B、低一级C、不同D、相同2．冲裁模的凸、凹模间隙增大时，冲裁力会（）A、增大B、减小C、没影响D、不能确定3．材料的塑性越好，材料的最小相对弯曲半径（）A、越小B、越大C、没影响D、不确定4．弯曲U形件时，凸、凹模之间隙值越大，回弹角（）；A、越小B、越大C、没影响D、不确定5．加工一个弯曲件，要做一套弯曲模，一套落料模，制造顺序一般是（）A、先做好落料模，后做弯曲模B、先做好弯曲模，试模确定坯料尺寸后再做落料模C、先后顺序没什么影响；D、不能确定。

6．（）工序是拉深过程中必不可少的工序。

A、酸洗B、热处理C、去毛刺D、润滑E、校平7．导正销与凸模的配合为：（）A、H7/h6B、H7/f6C、H7/k68．当板料相对厚度较小时，抵抗失稳的能力小，（）。

A、易拉深B、易起皱C、易断裂D、易变薄9．为保证压力机和模具正常工作，模具的压力中心应与压力机的压力中心（）A、重合B、不重合 C 、偏离 D 、大小相同10．需要多次弯曲的弯曲件，弯曲的次序一般是（），前次弯曲后应考虑后次弯曲有可靠的定位，后次弯曲不能影响前次已成形的形状。

模具期末考试试题及答案### 模具期末考试试题及答案#### 一、选择题（每题2分，共20分）1. 模具设计中，以下哪项不是模具的基本组成部分？A. 型腔B. 型芯C. 导柱D. 螺丝2. 注塑模具中，冷却系统的主要作用是什么？A. 加速塑料的固化B. 增加塑料的流动性C. 减少塑料的收缩率D. 提高模具的耐用性3. 下列哪项不是模具制造过程中的质量控制要点？A. 材料选择B. 加工精度C. 操作人员数量D. 表面处理4. 模具寿命通常由什么因素决定？A. 模具材料B. 使用频率C. 模具设计D. 所有以上因素5. 以下哪种注塑工艺不适用于精密模具？A. 热流道注塑B. 冷流道注塑C. 气体辅助注塑D. 多色注塑#### 二、简答题（每题10分，共30分）1. 简述模具设计中的“三要素”是什么，并解释它们各自的作用。

2. 描述模具制造过程中的“五步法”流程，并说明每一步的重要性。

3. 解释什么是“模具寿命”及其影响因素。

#### 三、计算题（每题15分，共30分）1. 假设一个模具的型腔深度为50mm，型腔直径为100mm，材料为ABS塑料，其热膨胀系数为0.00007/°C。

如果模具在加工过程中温度从20°C上升到80°C，请计算型腔的体积变化。

2. 给定一个模具的闭合力为500吨，模具的闭合面积为0.02平方米。

计算模具的闭合压力。

#### 四、论述题（20分）论述现代模具制造技术中的“快速原型制造”技术，并探讨其在模具设计和制造中的优势和局限性。

#### 答案#### 一、选择题1. D2. A3. C4. D5. B#### 二、简答题1. 模具设计中的“三要素”包括：型腔、型芯和分型面。

型腔是模具中形成产品外形的部分；型芯是形成产品内腔或细节的部分；分型面是模具闭合时形成产品分界线的部分。

2. “五步法”流程包括：设计、加工、装配、调试和生产。

每一步都是确保模具质量和功能的关键环节。

模具设计期末试题及答案一、选择题1. 下列不属于常见的模具材料的是：A. 铝合金B. 钢C. 铜D. 橡胶答案：D2. 模具的主要功能是：A. 加工成型B. 精确切割C. 传递动力D. 保护产品答案：A3. 在模具设计中，下列工序不属于加工工序的是：A. 铣削B. 钻孔C. 组装D. 切割答案：C4. 模具设计中，最常用的设备是：A. 铣床B. 钻床C. 高速切割机D. 电火花加工机答案：A5. 下列哪种模具结构用于生产大批量产品效果更好：A. 单腔模具B. 多腔模具C. 单向滑块模具D. 反向滑块模具答案：B二、填空题1. 模具的基本组成部分包括__________、导向机构、定位元件、脱模装置等。

答案：模具修整板2. 模具设计中，滑动导轨的材料常用的有__________等。

答案：青铜材料、POM材料3. 常用的模具结构常见的有__________、双向滑块和__________等。

答案：单腔模具、单向滑块模具4. 模具加工常用的设备有铣床、钻床和__________等。

答案：高速切割机5. 当模具中有带内凹的特殊形状时，常采用__________方法进行加工。

答案：电火花加工机三、简答题1. 请简要描述模具的主要分类及特点。

答案：模具主要分为冲压模、塑料模和压铸模。

冲压模适合加工金属材料，并且使用较为广泛；塑料模适合加工各种塑料制品，如注塑成型、挤压成型等；压铸模适合生产铝合金、镁合金等高熔点材料的产品。

不同类型的模具具有不同的特点和适用领域，可以根据需求选择合适的模具类型。

2. 模具设计中，什么是开口方向？为什么要考虑开口方向？答案：开口方向是指模具中产品脱模时的开口方向。

在模具设计中，要考虑产品的形状和结构，合理确定开口方向。

开口方向的选择直接影响到模具的结构和脱模的顺利程度。

如果开口方向选择不合理，可能导致模具结构复杂、加工难度增加，甚至无法脱模。

因此，考虑开口方向是模具设计中的重要环节之一。

模具考试题及答案一、单项选择题（每题2分，共20分）1. 模具的基本组成部分不包括以下哪一项？A. 工作零件B. 导向零件C. 定位零件D. 操作手柄答案：D2. 塑料注射模具中，注射机的注射压力通常为：A. 50-100 MPaB. 100-150 MPaC. 150-200 MPaD. 200-250 MPa答案：B3. 冲压模具中，以下哪个是用于分离材料的模具？A. 弯曲模B. 拉伸模C. 冲孔模D. 剪切模答案：D4. 在模具设计中，以下哪个因素对模具寿命影响最大？A. 材料选择B. 热处理工艺C. 模具设计D. 模具制造精度答案：B5. 以下哪个不是模具制造过程中常用的加工方法？A. 车削B. 铣削C. 电火花加工D. 激光切割答案：D6. 模具的闭合高度是指：A. 模具闭合时，动模与定模之间的距离B. 模具闭合时，动模与定模之间的总高度C. 模具闭合时，动模与定模之间的最小距离D. 模具闭合时，动模与定模之间的最大距离答案：B7. 以下哪个是模具设计中常用的材料？A. 45号钢B. 304不锈钢C. 6061铝合金D. 以上都是答案：D8. 模具的冷却系统设计的主要目的是：A. 增加模具的强度B. 提高模具的硬度C. 缩短成型周期D. 增加模具的重量答案：C9. 以下哪个不是模具设计中的基本原则？A. 经济性原则B. 安全性原则C. 舒适性原则D. 可靠性原则答案：C10. 以下哪个是模具制造中常用的焊接方法？A. 电弧焊B. 激光焊C. 电子束焊D. 以上都是答案：D二、多项选择题（每题3分，共15分）11. 以下哪些因素会影响模具的使用寿命？A. 材料选择B. 热处理工艺C. 模具设计D. 模具制造精度E. 模具的使用和维护答案：ABCDE12. 模具设计中，以下哪些是常用的CAD/CAM软件？A. Pro/ENGINEERB. UGC. CATIAD. SolidWorksE. AutoCAD答案：ABCDE13. 以下哪些是模具制造中常用的热处理工艺？A. 退火B. 正火C. 淬火D. 回火E. 渗碳答案：ABCDE14. 以下哪些是模具设计中需要考虑的因素？A. 材料的力学性能B. 材料的加工性能C. 成型工艺要求D. 成型设备的能力E. 成型成本答案：ABCDE15. 以下哪些是模具制造中常用的测量工具？A. 卡尺B. 千分尺C. 三坐标测量机D. 激光扫描仪E. 显微镜答案：ABCDE三、判断题（每题2分，共20分）16. 模具设计时，应优先考虑模具的强度和刚度。

模具设计考试题及答案一、选择题（每题2分，共20分）1. 模具设计中，以下哪个因素不是影响模具寿命的主要因素？A. 材料选择B. 模具结构设计C. 模具制造精度D. 模具使用环境答案：D2. 在注塑模具设计中，以下哪个部件不是必须考虑的？A. 浇口系统B. 冷却系统C. 顶针系统D. 弹簧答案：D3. 以下哪个不是模具设计中常用的材料？A. 钢B. 铝C. 铜D. 塑料答案：D4. 模具设计中，哪个参数对注塑成型的周期时间影响最大？A. 注塑压力B. 注塑温度C. 注塑时间D. 冷却时间答案：D5. 在模具设计中，以下哪个不是模具设计的基本步骤？A. 产品分析B. 模具结构设计C. 模具材料选择D. 模具制造答案：D6. 以下哪个不是模具设计中常用的CAD软件？A. AutoCADB. Pro/ENGINEERC. SolidWorksD. MATLAB答案：D7. 在模具设计中，以下哪个不是模具的组成部分？A. 型腔B. 型芯C. 顶针D. 电机答案：D8. 以下哪个不是模具设计中常用的热处理方法？A. 退火B. 淬火C. 正火D. 电镀答案：D9. 在模具设计中，以下哪个不是模具设计需要考虑的因素？A. 产品的形状和尺寸B. 产品的材料C. 产品的重量D. 产品的品牌答案：D10. 以下哪个不是模具设计中常用的测量工具？A. 卡尺B. 量规C. 测微器D. 温度计答案：D二、填空题（每题2分，共20分）1. 模具设计中，为了提高模具的耐用性，通常会对模具材料进行________处理。

答案：热处理2. 在注塑模具设计中，________系统是控制塑料流动和填充模具的关键部分。

答案：浇口3. 模具设计中，为了确保产品的精确度，通常会在模具中设计________系统。

答案：冷却4. 模具设计的基本步骤包括产品分析、模具结构设计、模具材料选择和________。

答案：模具制造5. 模具设计中，CAD软件可以帮助设计师进行________和模拟。
