第二章测井层序地层分析第二节层序地层单元及其测井特征一、基本术语:体系域、低位域、海侵域、高位域、陆架边缘体系域等二、体系域1.类型:低位域、海侵域、高位域、陆架边缘体系域2.低位域:陆棚坡折和深水盆地沉积背景、斜坡构造背景、生长断层背景下的低位域组成3.海侵域:以沉积作用缓慢、低砂泥比值,一个或多个退积型准层序组为特征、主要沉积体系类型4.高位域:沉积物供给速率常>可容空间增加的速率,形成了向盆内进积的一个或多个准层序组,底部以下超面为界,顶部以I型或n型层序界面为界特征;主要沉积体系类型5.陆架边缘体系域:以一个或多个微弱前积到加积准层序组为特征,准层序组朝陆地方向上超到n型层序边界之上,朝盆地方向下超到n层序边界之上。
三、湖平面变化与层序结构1.湖平面变化与体系域2.层序结构类型及特征:一分层序、二分层序、三分层序、四分层序第三节测井地层地层分析方法一、基本术语:基准面、基准面旋回、分形二、一般工作流程1.测井一地震一生物等时地层格架建立2.关键层序界面识别3.研究区测井一地质岩相知识库的建立4.关键井的岩相识别、重建岩相序列5.建立多井关键性剖面6.预测油气分布三、单井测井层序分析方法1.测井资料预处理2.沉积旋回分析:旋回性及旋回级次是沉积岩层重要的固有属性;旋回级次分析:常规测井旋回分析、小波分析和地层累积方法等3.沉积间断点识别:地层倾角测井--累计倾角交会图法、地层倾角测井-- 累积水平位移交汇图法、地层倾角测井--倾角矢量图法、自然电位和视电阻率组合法、声波时差响应法等四、米氏周期分析及分形研究五、沉积层序的分形特征研究1.分形的概念2.地质学运用分形理论需要考虑的问题3.分数维的计算4.分数维的应用第三章测井沉积学研究第一节测井沉积学概念一、基本概念:测井相、测井相标志二、测井相分析的基本原理三、测井相标志与地质相标志的关系:确定岩石组分的测井相标志、判断沉积结构的测井相标志、判断沉积构造的测井相标志四、由测井相到沉积相的逻辑模型第二节岩石组合及层序的测井解释模型一、测井曲线的一般特征1.常规组合测井曲线:测井曲线幅度特征、测井曲线形态特征、接触关系、曲线光滑程度、齿中线、多层的幅度组合--包络线形态、层序的形态组合特征2.地层倾角测井的微电导率曲线特征:从曲线形态和曲线的相似性判断岩性一颗粒粗细,进行微细旋回的划分;根据四条电导率曲线特征值的平行度,可以衡量平行及非平行层理;利用倾角矢量模式解释沉积构造,研究古水流方向;根据倾角矢量模式组合解释褶皱、断层、不整合;利用倾角测井曲线识别裂缝;利用双井径差值分析现代地应力二、层序特征测井解释模型1.粒序模型2.不同沉积相带的自然电位曲线特征:冲积扇、河流相、三角洲相、滩坝相、近岸水下扇、重力流沉积--对比不同环境下SP曲线的差异3.利用自然伽马曲线划分沉积相带三、岩石组合(成分、颗粒)测井解释模型1.测井响应特征值2.测井相图的编制3.岩石组合测井解释模型在实际处理中的选择第三节沉积构造、沉积体结构测井解释模型一、倾角模式及其地质含义:绿模式、红模式、蓝模式、杂乱模式二、微电导率插值环井眼成像三、沉积构造的地层倾角测井解释模型1.岩心刻度2.沉积构造的测井解释图版3.层理角度与沉积相四、沉积体内部充填结构测井解释模型1.平行结构、前积构造、发散结构、杂乱结构五、古水流研究2.古水流研究方法:全方位频率统计法、红蓝模式法3.用倾斜资料判断沉积环境(古水流)实例六、沉积构造的成像测井解释1.冲刷面、斜层理、槽状交错层理、板状交错层理、结核、透镜状层理、小型砂纹交错层理、生物钻孔构造、沉积构造垂向序列解释第四节碎屑岩测井沉积微相建模与划分一、关键井测井沉积亚相与微相模型的建立二、测井沉积相剖面对比三、平面展布及古水流系统分析第四章测井构造地质精细分析第一节测井构造研究的一般方法一、地层倾角测井构造解释原理二、井壁成像测井构造解释原理第二节褶皱构造倾角解释方法一、褶曲的形态分类二、地层倾角测井的褶皱解释方法1.对称背斜2.非对称背斜3.倒转背斜4.平卧褶曲5.对称向斜6.非对称向斜三、用单井倾斜测井资料研究地下构造和褶曲要素1.确定井孔剖面的地层产状2.判断地下构造的偏移方向3.构造的识别方法四、地层倾角确定盐丘、泥丘第三节断裂构造倾角测井解释方法一、断层要素及分类二、井下钻遇断层的主要地质标志★三、地层倾角测井的断层解释方法★★--不同类型断层的解释方法1.正断层2.逆断层3.逆掩断层4.地层倾角测井应用一-两口井之间确定断层四、利用井壁成像研究断层第四节不整合面的地层倾角测井解释一、.平行不整合(假整合)解释二、角度不整合解释第五节井旁复杂地质构造的精细解释一、井旁高陡构造的精细解释二、应用一一用测井资料在渤海湾下古生界首次发现逆掩断层-平卧褶曲构造三、应用二--塔里木盆地轮南地区第五章裂缝储层的测井评价第一节概述一、裂缝型储层二、裂缝-孔隙型储层三、裂缝-洞穴型储层第二节裂缝性储层的实验观察与研究一、储层裂缝系统的成因二、岩心裂缝观测与分析1.岩心裂缝几何参数的相关分析2.岩心裂缝密度和裂缝孔隙度的统计与分析三、裂缝的评价1.岩心裂缝的描述一单一裂缝参数和多裂缝参数2.裂缝分布密度的分形方法第三节裂缝的测井响应一、常规测井曲线对裂缝的响应1.微侧向测井(微球形聚焦测井)2.双侧向测井3.补偿密度测井4.长源距声波测井5.岩性密度测井6.自然伽马测井7.地层倾角测井二、成像测井对裂缝的响应1.裂缝的分类及其基本图像特征2.真、假裂缝的识别3.天然裂缝与人工诱导裂缝的鉴别第四节裂缝有效性的测井评价及参数计算一、裂缝有效性评价1.从裂缝的张开度来评价裂缝的有效性**⑴充填缝和张开缝的判别⑵有效张开缝的判别2.从裂缝的径向延伸特征判断裂缝的有效性3.从裂缝的连通性和渗滤性来判断裂缝的有效性⑴ 从裂缝的连通性判断裂缝的有效性⑵从裂缝的渗透性来判断裂缝的有效性二、裂缝参数计算1.全井眼地层微电阻率扫描测井计算裂缝参数2.双侧向测井信息估算裂缝参数第五节裂缝发育规律及现代地应力场研究一、现代构造应力方向分析二、构造应力方向分析在勘探与开发中的应用第六章烃源岩与盖层的测井研究第一节烃源岩的测井分析方法一、烃源岩的测井响应1.地层的组成2.导致测井异常的基本原理二、烃源岩的测井识别1.烃源岩的单一测井方法分析⑴自然伽马测井⑵自然伽马能谱测井⑶密度测井⑷电阻率测井⑸声波测井2.用交会图识别烃源岩⑴自然伽马一声波测井交会图⑵电阻率一自然伽马交会图⑶电阻率一声波时差交会图3.声波-电阻率曲线重叠法三、烃源岩的测井评价参数1.烃源岩含油气饱和度★2.烃源岩剩余烃含量VHC第二节盖层的测井分析与评价一、有效盖层的识别与评价1.有效盖层识别2.泥页岩盖层等级划分二、储盖组合测井分析。
测井知识点总结一、测井的概念测井是指利用测井仪器和设备,通过测量井底岩层岩石和流体的性质,为油气勘探和开发提供地层信息的一种技术。
测井是一种地球物理和地质学的交叉学科,是油气勘探开发中的重要技术手段。
二、测井的作用1.评价储层性质:通过测井可以了解地层的岩石类型、孔隙度、渗透率等参数,帮助确定储层的物性特征,为油气储集层的评价提供数据支持。
2.确定油藏参数:通过测井可以确定油藏的含油饱和度、油层厚度、垂向展布和孔隙结构,为油田的储量估算和开发方案提供依据。
3.指导井位设计:测井可以确定地层的性质和构造,为井位的设计和钻井方案的制定提供依据。
4.优化井筒完井设计:通过测井可以了解井下岩性的变化和油层的特征,指导井筒完井设计,选择合适的生产层位和工程措施,提高油井的生产效率。
5.监测油气层动态:测井可以监测井底岩层的性质和变化,及时了解油气层的动态变化情况,指导油气开发策略。
6.保证油井安全:通过对井下岩层进行测量,可以了解地质构造、地应力状态、孔隙稳定性等情况,确保钻井安全。
三、常见的测井工具和方法1.自然伽马测井:自然伽马测井是利用地下岩石放射性元素自然辐射的特性,通过测量自然伽马射线的能量和强度,了解岩石的密度和成分,判断岩石类型和含油气性质。
2.电测井:电测井是利用钻井井筒和地层的电性差异,通过测量井底岩层对电流的导电、电阻、介电等特性参数,推断地层的电性特征、含水饱和度和孔隙度等信息。
3.声波测井:声波测井是利用声波在地层中的传播特性,通过测量声波波速和波幅的变化,推断地层的孔隙度、渗透率、孔隙结构和成岩环境等信息。
4.核磁共振测井:核磁共振测井是利用核磁共振技术,通过测量原子核在地层中的共振信号,获得储层的渗透率、孔隙度、岩石类型等参数。
5.测井解释方法:根据测井资料的性质、特点和目标,采用各种物理、地质和数学方法,对测井资料进行综合解释和处理,得出地层的物性参数和岩性解释结果。
6.测井井筒完整性检测方法:针对井筒完整性的要求,包括封隔壁、封堵操作、水泥防漏、井下环序装置,钻进模式,测井系统等方面,研究井筒完整性检查方法、工具及其应用。
测井原理与综合解释测井原理是指利用地球物理仪器和技术,对地下岩石层进行实时监测和测量的过程。
通过测井原理,可以获得有关地下岩石层中所含矿物、岩性、含水性、温度、压力等参数的信息,从而帮助地质学家和工程师进行油气勘探和开发。
测井原理主要依赖于以下几种物理现象和原理:1. 电性测井原理:利用地层中的电性差异,通过测量电阻率、电导率等指标来判断地层的性质。
例如,导电层岩石通常具有良好的含油性能。
2. 密度测井原理:根据地下岩石的密度差异,通过测量岩石的密度来判断地层的性质。
例如,含有矿物质量高的岩石通常具有较高的密度。
3. 声波测井原理:利用地层中声波的传播速度来判断地层的性质。
不同类型的岩石对声波的传播速度有不同的影响。
4. 核磁共振测井原理:利用地层中核磁共振现象,通过测量核磁共振信号来判断地层的性质。
不同类型的岩石对核磁共振信号有不同的响应。
综合解释是指通过将不同类型的测井数据进行综合分析和解释,得出地下岩石层的具体性质和分布。
综合解释的过程包括以下几个步骤:1. 数据校正和质量评估:初步检查测井数据的准确性和有效性,排除可能的误差和异常点。
2. 数据融合:将来自不同类型测井仪器的数据进行融合,形成一个统一的数据集。
3. 数据解释:根据测井原理和地质知识,对数据进行解释,得出地层的特征和性质。
可以使用图表、剖面图等方式展示解释结果。
4. 建模和预测:根据解释结果,建立地下岩石层的模型,并利用模型进行预测和评估。
这可以帮助决策者进行油气资源勘探和开发的决策。
综合解释需要综合考虑不同类型的测井数据,以及地质知识和经验。
准确地解释地下岩石层的性质和分布,对于油气勘探和开发具有重要意义。

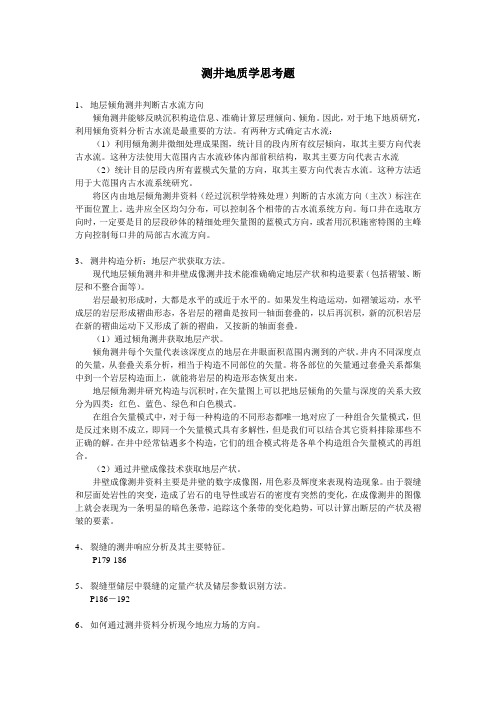

测井地质学思考题1、地层倾角测井判断古水流方向倾角测井能够反映沉积构造信息、准确计算层理倾向、倾角。
因此,对于地下地质研究,利用倾角资料分析古水流是最重要的方法。
有两种方式确定古水流:(1)利用倾角测井微细处理成果图,统计目的段内所有纹层倾向,取其主要方向代表古水流。
这种方法使用大范围内古水流砂体内部前积结构,取其主要方向代表古水流(2)统计目的层段内所有蓝模式矢量的方向,取其主要方向代表古水流。
这种方法适用于大范围内古水流系统研究。
将区内由地层倾角测井资料(经过沉积学特殊处理)判断的古水流方向(主次)标注在平面位置上。
选井应全区均匀分布,可以控制各个相带的古水流系统方向。
每口井在选取方向时,一定要是目的层段砂体的精细处理矢量图的蓝模式方向,或者用沉积施密特图的主峰方向控制每口井的局部古水流方向。
3、测井构造分析:地层产状获取方法。
现代地层倾角测井和井壁成像测井技术能准确确定地层产状和构造要素(包括褶皱、断层和不整合面等)。
岩层最初形成时,大都是水平的或近于水平的。
如果发生构造运动,如褶皱运动,水平成层的岩层形成褶曲形态,各岩层的褶曲是按同一轴面套叠的,以后再沉积,新的沉积岩层在新的褶曲运动下又形成了新的褶曲,又按新的轴面套叠。
(1)通过倾角测井获取地层产状。
倾角测井每个矢量代表该深度点的地层在井眼面积范围内测到的产状。
井内不同深度点的矢量,从套叠关系分析,相当于构造不同部位的矢量。
将各部位的矢量通过套叠关系都集中到一个岩层构造面上,就能将岩层的构造形态恢复出来。
地层倾角测井研究构造与沉积时,在矢量图上可以把地层倾角的矢量与深度的关系大致分为四类:红色、蓝色、绿色和白色模式。
在组合矢量模式中,对于每一种构造的不同形态都唯一地对应了一种组合矢量模式,但是反过来则不成立,即同一个矢量模式具有多解性,但是我们可以结合其它资料排除那些不正确的解。
在井中经常钻遇多个构造,它们的组合模式将是各单个构造组合矢量模式的再组合。
测井地质学第一章绪论1.测井地质学的基本含义:以测井学、地质学和岩石物理学理论为指导,综合运用各种测井信息来解决地层学、沉积学、构造地质学、石油地质学以及油田地质学中的各种地质问题的一门学科。
2.主要研究内容:基础地质研究、石油地质研究、钻井和油藏工程地质研究。
(1)基础地质研究的首要任务是充分利用地质资料、测井资料和地震资料相配合进行地层层序划分和标定,建立区域统一的地层层序,确定沉积体系域,找出不同体系域的测井曲线相应,进行井间层序与体系域的分析.主要研究地层、地质构造、和测井沉积学。
(2)石油地质研究:研究生油岩,确定生油岩有机质含量和生烃潜力;研究盖层的封盖性能;进行储集层综合研究;进行油气藏静态、动态描述。
(3)钻井和油藏工程地质研究:在油气田勘探和开发的生产实践中,将多种测井信息用于地震解释设计、钻井设计、油井压裂、试油过程中的泥浆配制、固井质量检查、套管的损伤和变形、油层保护等工程地质的研究,是测井地质研究的又一领域。
3.研究方法:测井地质学工作方法的核心是“地质刻度测井” ,或称“岩心刻度测井”,针对地质任务建立精细解释模型。
第二章倾角成像测井方法1.测井资料地层对比:通过对相邻井的测井曲线进行分析,根据曲线形态的相似性,进行井与井之间地层追踪的过程。
岩性对比方法,在开发中、后期,随着开发的深入和井点的增加,测井曲线对比在地层对比中占有绝对优势。
测井曲线的形态特征是岩性、物性和所含流体的综合反映。
主要用于:区域地层对比和油层对比(小层对比)。
域地层对比:以区域地质研究为重点,在油区范围内对比大套地层,目的是确定地层层位关系。
油层对比:以油层研究为重点,在一个油气藏范围内,对区域地层对比时的油层进行划分和对比,确定油气层主要关系。
举例:利用标准层对比油层组,利用沉积旋回对比砂岩组,利用岩性和厚度对比单油层。
2.用测井资料主要研究井筒内可见的小型规模的地质构造。
(1).测井资料的褶皱解释:(2).测井资料的断层解释:断层类型不同,倾角模式组合不同。
1.测井地质学:将测井资料同地质现象紧密结合起来,用测井手段来研究沉积学和地质学等方面的问题,实现预测和圈定一定范围油气资源、最终达到查明油气分布规律的目的。
2.沉积相:为沉积环境及在该环境下形成的沉积物(岩)特征的综合。
包含了沉积环境和沉积特征两个方面内容。
进一步划分为亚相、微相。
3.测井相:表示沉积物特征,并可使该沉积物与其它沉积物区别开的一种测井响应。
4.标准层:具有等时性,分布广泛、容易识别的岩性层或岩性界面、5.烃源岩:能够生成石油和天然气,并能排出、聚集成工业油气藏的岩石,称为生油(气)岩或烃源岩。
6.三角洲:在河流入海(湖)盆地的河口区,因坡度减缓,水流扩散,流速降低,逐将携带的泥沙沉积于此,形成近于顶尖向陆的三角形沉积体,称为三角洲。
7.相序定律:只有现在看得到而彼此相邻的相或相区,才能在垂向上依次重叠而无间断,这个定律在研究沉积相时有重要意义。
相序定律强调垂向相序的连续性。
8.相标志:相标志,也叫做成因标志:把反映沉积环境条件的沉积岩(物)特征要素的综合,相标志,也叫做成因标志。
9.沉积环境:是物理、化学、生物特征相对均匀的微环境及在该环境下形成的沉积物(岩)特征的综合。
10.沉积模式:沉积模式或称相模式是指沉积相空间组合,它是在综合古代和现代沉积相特征基础上,对沉积相特征的高度概括。
3、简述冲积扇测井特征。
冲积扇组成:可分为扇根、扇中辨状河道、扇端、侧翼四个亚相。
⑴扇根:①泥石流沉积:为泥质支撑砾岩,大小混杂,分选性差,渗透性差,多期叠置、末期转化为稳流性泥石流甚至是洪水泥,因此向上渗透性变好,曲线特征为一套低幅反向齿形,齿中线上倾、平行,呈前积式幅度组合。
②主河道沉积:主河道沉积发育在泥石流沉积之上水流中刷搬运能力强,沉积有滞留的碎屑支撑砾岩,底部常有残留的泥石流层,单层厚度不大,曲线特征为中幅正向或对称齿形,齿中线下倾或水平。
⑵扇中辨状河道:在此部位水浅流急,河道迁移快,以含砾砂岩为主,有时几期河道叠置成一厚层,曲线特征为中幅厚层,常由几个齿叠加而成具箱形或钟形外貌,齿中线水平或下倾相互平行。
1.倾角测井数据成果显示方式:列表;倾角矢量图;方位频率图;杆状图;圆柱面坐标图;2.倾角矢量的模式:红色模式:倾向大体一致,倾角随深度的增加而逐渐增大的一组矢量;绿色模式:倾向大体一致,倾角不随深度变化的一组矢量。
蓝色模式:倾向大体一致,倾角随深度增加逐渐减小的一组矢量。
白色模式:倾向和倾角都杂乱变化的一组矢量或点子少,可信度差。
3.有断裂破碎带的断层矢量图上显示为绿—乱—绿模式。
旋转断层矢量图上显示为绿—绿模式。
断裂面没有变形的断层(均为绿色模式)4.成像测井井下仪器是以扫描方式或阵列方式来测量岩石的某个物理量(电阻率、声阻抗等)在柱状坐标系(r,θ,z)中的分布,输出的是该物理量的沿井壁或井周的分布图。
5微电阻率扫描成像测井的主要优点:能提供井壁附近地层的电阻率随深度变化的图像;图像外观类似于岩心剖面,可用于识别裂缝,分析薄层,进行储层评价以及沉积相和沉积构造方面的研究,在探测复杂岩性、裂缝性油气藏方面具有独特的优势。
6电成像测量结果的影响因素:1)电极的大小及形状:电极越小,分辨率越高,图像越清晰;电极越小,流入其电流越小,仪器灵敏度越高;电极越小,泥饼对电极的影响越大;电极周围绝缘环带越宽,噪声越低,信噪比越高。
2)极板与井壁之间的间隙:该间隙越大,仪器的垂向分辨率越小,对地层的灵敏度越小。
3)侵入的影响:侵入的影响类似于对浅侧向电阻率测井的影响。
7.电成像的地质应用:1)图像解释遵循的基本原则:图像上的颜色仅仅反映的是电阻率的大小,不表示地层的实际颜色。
图像上颜色越深,电阻率越小,反之,颜色越浅,电阻率越大。
裂缝识别及评价;地质应用:地质构造解释;地层沉积相和沉积环境解释;储层评价;帮助岩心定位和描述;高分辨率薄层分析与评价;确定井眼几何形状,推算地应力方向;确定井层位置和射孔位置。
8. 1)静态归一化:即在较大的深度段内(相应于某层段或某一储集层段),对仪器的响应进行归一化,即在一个深度处特定色彩表示的电阻率,而另一深度处如果色彩相同,即表示该深度处具有同样的电阻率。
优点:在较长的井段内通过灰度和颜色的比较来对比电阻率。
缺点:不能分辨小范围内微电阻率的变化。
2)动态归一化:即在较短的井段内,选择灰度的深浅和色彩的浓淡来表征电流强度的级别。
优点:能反映局部范围微电阻率的变化,更精细地研究井壁岩石结构、裂缝等变化9. 声成像测井原理:也称为超声波成像测井,仪器记录声波传播时间和反射波幅度(能量)。
超声电视成像测井采用旋转式超声换能器,对井眼四周进行扫描,并记录回波波形。
岩石声阻抗的变化会引起回波幅度的变化,井径的变化会引起回波传播时间的变化。
将测量的反射波幅度和传播时间按井眼内3600方位显示成图像,就可对整个井壁进行高分辨率成像,由此可看出井下岩性及几何界面的变化(包括冲蚀带、裂缝和孔洞等)。
10 声成像测井的影响因素:换能器的尺寸和工作频率:直径相同的换能器,发射频率越高,仪器的聚焦能力越强,分辨率越高。
但是,随着超声频率的增高,声波的衰减幅度增大,造成超声探测距离减小。
仪器偏心的影响:当测井仪器在圆形井眼中处于偏心状态时,换能器向井周每一个点发射的声波不能垂直入射,入射声束与反射声束存在夹角,接受器不能接受到全部的反射波,造成回波能量的损失,而且,仪器与井周每一点的距离也不等,距离的差异,也可以造成回波能量损失的差异。
井内介质:井内介质密度越大,声波衰减越大,探测灵敏度下降(测量的距离(椭圆形井眼);目的层的表面结构;目的层的倾角;岩石的波阻抗差异)。
11.声成像的地质应用:1)图像解释的原则:在图像上,颜色不代表地层的实际颜色,浅颜色代表声波传播时间短,接收信号的能量(幅度)高;反之,深颜色代表声波传播时间长,接收信号的能量(幅度)低;主要应用:360度高分辨率井径测量,可分析井眼的几何形状,推算地应力的方向;探测裂缝和评价井眼垮塌;确定地层厚度和倾角;进行地层形态和沉积构造分析;检查套管腐蚀和变形情况;进行水泥胶结质量评价。
12.按成因和岩性把储集层划分为三类:碎屑岩储集层;碳酸盐岩储集层;其他岩类储集层。
13.岩性确定:岩性-密度测井法;岩性-孔隙度交会图法;中子-密度交会图;M-N交会图法孔隙度的确定:岩石体积物理模型法;岩石体积物理模型法;双孔隙度交会图法;地区经验公式法;饱和度确定:Archie公式;Rt~φ交会图法;束缚水饱和度的确定:可使用孔隙度、泥质含量和润湿性来建立束缚水饱和度经验关系渗透率的确定:经验模型法;多元回归法;神经网络、灰色系统等技术;泥质含量的确定:泥质含量的相对值确定法;泥质含量的经验公式确定法,地层水电阻率Rw的确定:根据水样资料确定Rw ;利用;SP测井确定Rw;电阻率一孔隙度组合确定Rw;解释人员根据经验直接给出。
14. 测井相:表征地层特征,并且可以使该地层与其它地层区别开来的一组测井响应特征集。
表述形势分为:定性分析(测井相定性分析就是从一组能反映沉积相特征的测井响应中,提取测井曲线的变化特征,将地层剖面划分为有限个测井相,用岩心分析等地质资料对这些测井相进行标定。
)和定量分析(就是利用n维数据向量来分析地层的沉积相。
)15. 问什么能用自然电位和自然伽马曲线分析测井向?答:从SP幅度的相对高低可以判断泥质含量的多少,进行判断其沉积环境能量相对强弱,再结合单层曲线形态及整个井段的组合形态,就能细分沉积相带。
泥质含量的高低是判断水动力能量高低的重要标志,而自然伽马曲线在很大程度上能反映岩层中的泥质含量。
因此自然伽马曲线和自然电位曲线在分析沉积相上有共同之处。
16.测井曲线的形态特征为什么可用于测井相研究?钟型,漏斗型,箱型,指型说明什么?答:不同的沉积环境下,由于物源情况不同、水动力条件不同及水深不同,必然造成沉积物组合形式和层序特征(正旋回、反旋回、块状)的不同,反映在测井曲线上就是不同的测井曲线形态。
钟形:反映水流能量向上逐渐减弱或物源供应越来越少,它代表河道的侧向迁移或逐渐废弃。
漏斗形(与钟形相反):垂向上呈水退的反粒序,水动力能量逐渐加强和物源区物质供应越来越丰富的沉积环境。
反映砂体向上部建造时水流能量加强,颗粒变粗分选加好,代表砂体上部受波浪改造影响,此外也代表砂体前积的结果。
箱形:反映沉积过程中能量一致,物源充足的供应条件,是河道沙坝的曲线特征指形:代表强能量下的中层粗粒堆积,如海滩、湖滩。
17. 曲线的顶底接触关系有什么意义?分为几种?答:顶底接触关系反映砂体沉积初期、末期水动力能量及物源供应的变化速度,有渐变和突变两种,渐变又分为加速、线性和减速三种,反映曲线形态上的凸型、直线和凹型。
18. 曲线的光滑程度有什么意义?分为几种?答:光滑程度属于曲线形态上次一级变化,取决于水动力条件对沉积物持续作用的时间长短,既反映了物源丰富程度也反映了水动力能量的强度。
据曲线形态分为光滑、微齿、齿化三个等级。
19 .幅度组合包络线意义?分几类?答:线性(匀速)海进,匀减速海进,匀加速海进,20.层序序列解释四种粒序模型:正粒序模型;反粒序模型;复合粒序模型;无粒序模型。
21. 层理角度与沉积相的关系:倾角测井资料能够连续地给出某段地层的层理倾角和倾向。
层理角度是水动力能量强弱的反映。
一般来说,同一环境下水动力能量强有利于形成高角度斜层理或平行层理,水动力弱时便形成低角度斜层理或水平层理。
不同的环境。
层理角度总体特征也不同,如一般海相地层层理角度为5~14°,河流成因,层理角度经常超过25°。
同一沉积环境下层理角度纵向上变化是水动力能量纵向变化的反映,这种变化趋势常常为一种沉积微相与其它沉积微相相区别的标志。
22.沉积体内部充填结构的解释模型:平行结构倾角矢量成绿模式。
砂岩层序面或者薄砂层、泥岩层相互平行。
常见于席状沉积及海相沉积之中。
前积构造:倾角矢量成蓝模式。
水流向前(盆地)推进过程中,有前积作用形成的结构。
常见于三角洲前缘和水道中心部位。
发散结构:倾角矢量呈红模式。
同一时间单元地层向上倾方向减薄,沿下倾方向加厚,反映不均匀的沉积作用。
常见于差异压实后河道边缘。
杂乱结构:倾角矢量杂乱,反映块状砂或者井眼条件不好。
23. 测井资料确定古水流的方式:一是利用倾角测井微处理成果图,统计目的段内所有纹层倾向,取其主要方向代表古水流(全方位频率统计法) ;二是统计目的层段内所有蓝模式矢量的方向,取其主要方向代表古水流。
24.测井相分析的方法步骤:1)岩相数据库确定方法:首先找取心井;描述地质相;确定测井相;确定测井相与地质相的对应关系;存储入计算机中形成岩相数据库。
2)岩心刻度测井(根据建立的岩相数据库)对所选用一组测井曲线进行深度校正;对测井曲线进行环境影响校正和全油田范围的标准化处理;以层为单位进行研究,利用测井曲线分层,将井剖面划分成电相层与电相序列;对选用一组测井曲线进行主成分分析;确定每个层的测井相。
对主成分曲线进行聚类分析,将相同岩性地层的测井相归类,并建立岩相库;为了统计方便,用聚类分析法,把它聚类成若干大类;利用岩相库中已知的岩相一测井相对应关系建立测井相分析判别函数,把各个测井相转化成地质相,并利用它对未取心井中的测井相进行归类。
输出一个地质相图25 .测井相分析成果的主要用途:确定井剖面地层的岩性,研究岩相特征。
为单井解释、多井评价确定地层模型提供依据。
研究地层层序关系,进行地层对比。
研究油田储集层的纵、横向变化及油气层分布,予测有利含油气区。
提供各类岩相统计结果,对研究区域性的生、储、盖条件极为有利。
进行沉积相与构造地质研究。
26..碎屑岩测井沉积微相建模与划分:以常规测井处理解释的岩性剖面、倾角测井沉积学处理成果和FMI成像成果解释沉积构造序列为主;结合地质岩心描述和分析化验资料;综合建立关键井目的层段的测井沉积亚、微相模型。
27.微电导率成像图的特征:不同电导率大小电性层和不同的岩性界面很清楚;电导率逐渐递变,颜色级别逐渐变化,是岩石内部韵律的表现;电导率异常特征变化段,颜色级别突变是微细层面的反映,以此可参考矢量图模式判断沉积构造中层理的微细层变化及其组合关系;成像图中颜色变化旋回,应与电导率划分的旋回一致,并受到常规曲线层序模型的约束。
成像图中颜色变化有规律的密集层状及正弦波状是层理的发育段,可以结合倾角矢量模式进一步解释层理类型。
28.1)裂缝的定义:就是岩石因为失去内聚力而发生的各种破裂或断裂面。
2)裂缝的作用:裂缝是碳酸盐岩储集层最基本的特征之一,是碳酸盐岩形成产层的最重要条件之一;它不仅是重要的储集空间,还是极为重要的流体渗滤通道;裂缝还控制着溶孔、溶洞的发育,影响着地层中流体的分布状况和泥浆滤液的侵入特性。
分布特点:一般在构造应力集中处,构造曲率越大、岩石脆性越大、岩层厚度约小、越靠近柔性地层或风化壳或断层等部位,裂缝越发育。
