测井资料地质解释

测井资料综合解释经典测井是油气勘探开发过程中极为重要的一项技术手段，通过对地下岩层进行电磁、声波、核子等各种物理方法的测量，获取有关地层、含油气性质等基本参数的数据。

测井数据对于判断油气藏的性质、水文地质条件、岩性变化等都具有重要的参考价值。

本文将综合解释几种经典的测井资料，包括测井曲线、测井解释方法等。

一、测井曲线1. 自然伽马测井曲线（GR）自然伽马测井曲线测量的是地层的自然伽马辐射强度，是一种常用的测井曲线之一。

自然伽马辐射是由岩石中的放射性元素，如钍、钾和铀等的衰变所产生的。

GR曲线的峰值反映了岩石的放射性物质含量，通过与岩层进行对比分析，可以判断岩层的类型和含油气性质。

2. 电阻率测井曲线（ILD、Rt）电阻率是指物质对电流的阻碍程度，电阻率测井曲线测量了地层的电阻率值。

岩石的电阻率与其孔隙度、含水饱和度以及岩石的含油气性质密切相关。

ILD曲线是测量液体饱和度等含油气性质的重要参数，而Rt曲线通常用于描述岩石的电阻性质。

3. 声波测井曲线（DT、ΔT）声波测井曲线主要是通过测量岩石对声波的传播速度来获取有关地层岩性和孔隙度等参数。

DT曲线即声波传播时间曲线，反映了声波在地层中传播所需的时间，ΔT曲线是声波时差曲线，它可用于计算地层中流体的饱和度。

二、测井解释方法1. 直接解释法直接解释法是根据测井曲线的特征进行判断、推断，结合地层信息和岩性特征，直接得出结论。

例如，根据GR曲线的峰值及其分布情况，可以判断油气层的存在与否，以及油气层的厚度和含油饱和度等。

2. 相关系数法相关系数法是通过建立地层参数之间的统计关系来进行解释。

通过计算测井曲线之间的相关系数，可以得出地层岩性、岩相、孔隙度、饱和度等参数的推断。

例如，通过计算GR曲线与含油饱和度的相关系数，可以判断油气层的含油饱和度等。

3. 分层解释法分层解释法是根据地层的特点和垂向变化进行测井解释。

通过分析测井曲线的规律性变化和层段特点，将地层划分为若干层段，再对每个层段进行解释。

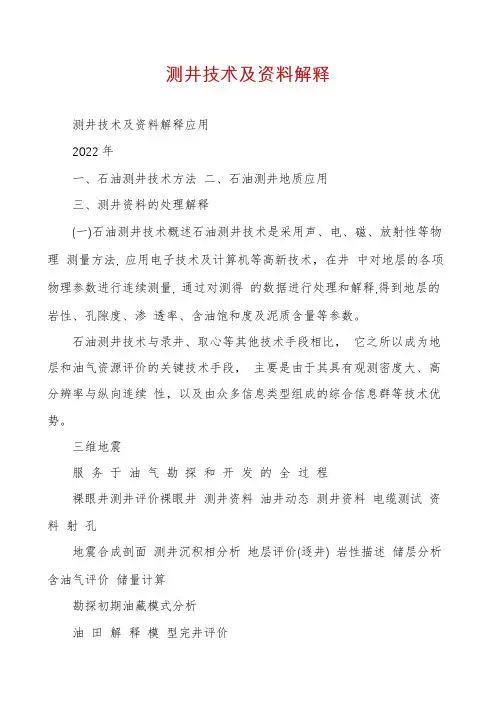

测井技术及资料解释测井技术及资料解释应用2022年一、石油测井技术方法二、石油测井地质应用三、测井资料的处理解释(一)石油测井技术概述石油测井技术是采用声、电、磁、放射性等物理测量方法, 应用电子技术及计算机等高新技术，在井中对地层的各项物理参数进行连续测量, 通过对测得的数据进行处理和解释,得到地层的岩性、孔隙度、渗透率、含油饱和度及泥质含量等参数。

石油测井技术与录井、取心等其他技术手段相比，它之所以成为地层和油气资源评价的关键技术手段，主要是由于其具有观测密度大、高分辨率与纵向连续性，以及由众多信息类型组成的综合信息群等技术优势。

三维地震服务于油气勘探和开发的全过程裸眼井测井评价裸眼井测井资料油井动态测井资料电缆测试资料射孔地震合成剖面测井沉积相分析地层评价(逐井) 岩性描述储层分析含油气评价储量计算勘探初期油藏模式分析油田解释模型完井评价孔隙度饱和度渗透率压力剖面勘探中后期油藏描述开发初期油藏模拟水泥胶结套管状况监测酸化压裂效果防砂效果产液剖面注入剖面温度压力剖面剩余油分布开发中期油藏工程开发后期采油工程油藏监测油田生产动态(二)石油测井技术方法迄今为止，测井技术已经历了四次的更新换代，这一发展进程，实质上是一个在更高层次上，形成精细分析与描述油藏地质特性配套能力的过程，是一个不断提高测井发现和评价油气藏能力的过程。

第一代：模拟测井(60年代以前、80年代末) 第二代：数字测井(60年代开始、90年开始)第三代：数控测井(70年代后期、97年开始)第四代：成像测井(90年代初期、2022年)测井方法电学声学核物理学力学磁学光学量子力学实验学电阻率测井声波测井核测井电缆地层测试井方位测井流体成份测量核磁共振测井岩电实验室测井技术应用电子学、计算机科学、传感器技术、精密加工和材料学的成果。

测井技术采用声、电、磁、放射性等物理测量方法, 应用电子技术及计算机等高新技术制造成测井仪器，在井中对地层的各项物理参数进行连续测量，现有的测井方法多达几十种.1 地层电阻率测井方法:双侧向测井双感应测井阵列感应测井微电极测井微球型聚焦测井 2.5米电位电极系测井 4.0米梯度电极系测井2、声学测井技术补偿声波长源距声波声波测井资料应用:确定岩性计算储层孔隙度及渗透率识别地层含流体性质计算岩石力学参数阵列声波数字声波多极阵列声波(Vp、Vs、Vst)垂直地震(VSP)刻度地面地震资料3、放射性测井技术自然伽马(GR) 补偿中子孔隙度(CNL) 岩性密度(DEN,Pe) 补偿密度(DEN) 自然伽马能谱(U、Th、K、SGR、CGR) 中子伽马(NGR)A、自然电位测井资料应用1.划分渗透性储层2.判断油水层(异常幅度大小)和水淹层(泥岩基线偏移) 3.地层对比和沉积相研究 4.估算泥质含量C SP SP min SP max S P min 2 GCUR *C 1 VS H 2GCUR 1自然电位5.确定地层水电阻率SSP K * lg Rmfe Cw K * lg Rwe CmfB、自然伽马测井资料应用1.划分岩性和地层对比高放射性储层：火成岩、海相黑色泥岩等；中等放射性岩石：大多数泥岩、泥灰岩等；低放射性岩石：一般砂岩、碳酸盐岩等自然伽马2.划分储层砂泥岩剖面：低伽马为砂岩储层，在半幅点处分层碳酸盐岩剖面：低伽马表示纯岩石，需结合地层孔隙度分层B、自然伽马测井3.计算地层泥质含量GR GRmin C GRmax GRmin 2GCUR *C 1 VS H 2GCUR 1自然伽马4.计算粒度中值粒度大小与沉积环境、沉积速度及颗粒吸附放射性物质的能力有关，岩性越细，放射性越强。

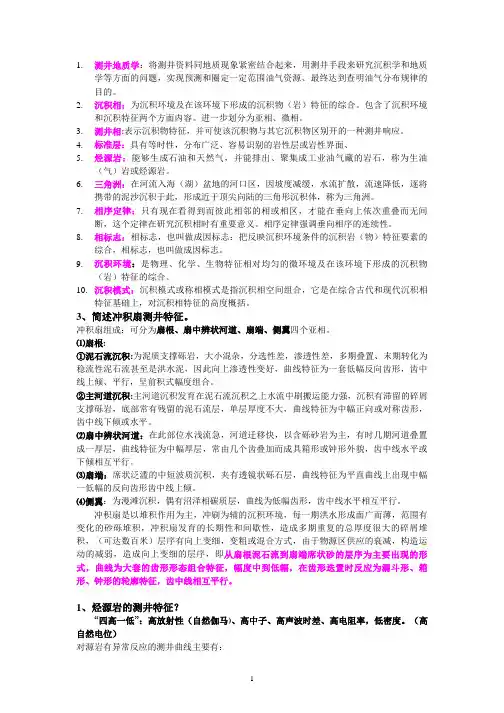

1.测井地质学：将测井资料同地质现象紧密结合起来，用测井手段来研究沉积学和地质学等方面的问题，实现预测和圈定一定范围油气资源、最终达到查明油气分布规律的目的。

2.沉积相：为沉积环境及在该环境下形成的沉积物（岩）特征的综合。

包含了沉积环境和沉积特征两个方面内容。

进一步划分为亚相、微相。

3.测井相:表示沉积物特征，并可使该沉积物与其它沉积物区别开的一种测井响应。

4.标准层：具有等时性，分布广泛、容易识别的岩性层或岩性界面、5.烃源岩：能够生成石油和天然气，并能排出、聚集成工业油气藏的岩石，称为生油（气）岩或烃源岩。

6.三角洲：在河流入海（湖）盆地的河口区，因坡度减缓，水流扩散，流速降低，逐将携带的泥沙沉积于此，形成近于顶尖向陆的三角形沉积体，称为三角洲。

7.相序定律：只有现在看得到而彼此相邻的相或相区，才能在垂向上依次重叠而无间断，这个定律在研究沉积相时有重要意义。

相序定律强调垂向相序的连续性。

8.相标志：相标志，也叫做成因标志：把反映沉积环境条件的沉积岩（物）特征要素的综合，相标志，也叫做成因标志。

9.沉积环境：是物理、化学、生物特征相对均匀的微环境及在该环境下形成的沉积物（岩）特征的综合。

10.沉积模式：沉积模式或称相模式是指沉积相空间组合，它是在综合古代和现代沉积相特征基础上，对沉积相特征的高度概括。

3、简述冲积扇测井特征。

冲积扇组成：可分为扇根、扇中辨状河道、扇端、侧翼四个亚相。

⑴扇根:①泥石流沉积:为泥质支撑砾岩，大小混杂，分选性差，渗透性差，多期叠置、末期转化为稳流性泥石流甚至是洪水泥，因此向上渗透性变好，曲线特征为一套低幅反向齿形，齿中线上倾、平行，呈前积式幅度组合。

②主河道沉积:主河道沉积发育在泥石流沉积之上水流中刷搬运能力强，沉积有滞留的碎屑支撑砾岩，底部常有残留的泥石流层，单层厚度不大，曲线特征为中幅正向或对称齿形，齿中线下倾或水平。

⑵扇中辨状河道：在此部位水浅流急，河道迁移快，以含砾砂岩为主，有时几期河道叠置成一厚层，曲线特征为中幅厚层，常由几个齿叠加而成具箱形或钟形外貌，齿中线水平或下倾相互平行。

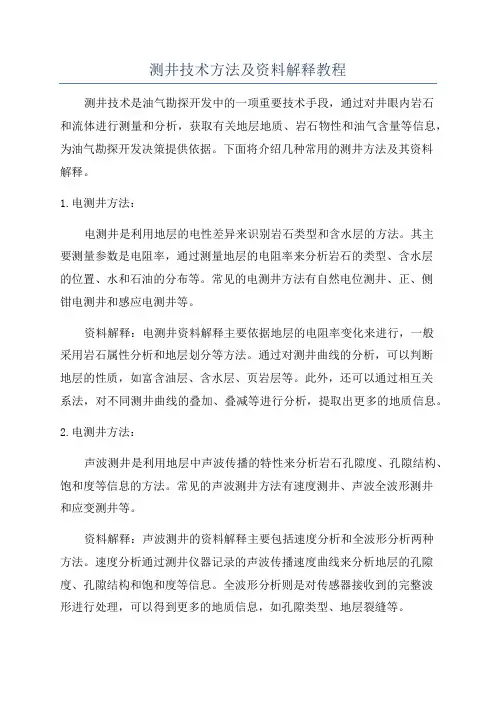

测井技术方法及资料解释教程测井技术是油气勘探开发中的一项重要技术手段，通过对井眼内岩石和流体进行测量和分析，获取有关地层地质、岩石物性和油气含量等信息，为油气勘探开发决策提供依据。

下面将介绍几种常用的测井方法及其资料解释。

1.电测井方法：电测井是利用地层的电性差异来识别岩石类型和含水层的方法。

其主要测量参数是电阻率，通过测量地层的电阻率来分析岩石的类型、含水层的位置、水和石油的分布等。

常见的电测井方法有自然电位测井、正、侧钳电测井和感应电测井等。

资料解释：电测井资料解释主要依据地层的电阻率变化来进行，一般采用岩石属性分析和地层划分等方法。

通过对测井曲线的分析，可以判断地层的性质，如富含油层、含水层、页岩层等。

此外，还可以通过相互关系法，对不同测井曲线的叠加、叠减等进行分析，提取出更多的地质信息。

2.电测井方法：声波测井是利用地层中声波传播的特性来分析岩石孔隙度、孔隙结构、饱和度等信息的方法。

常见的声波测井方法有速度测井、声波全波形测井和应变测井等。

资料解释：声波测井的资料解释主要包括速度分析和全波形分析两种方法。

速度分析通过测井仪器记录的声波传播速度曲线来分析地层的孔隙度、孔隙结构和饱和度等信息。

全波形分析则是对传感器接收到的完整波形进行处理，可以得到更多的地质信息，如孔隙类型、地层裂缝等。

3.放射性测井方法：放射性测井是利用地层中放射性元素的衰变特性来分析地层的岩石成分、岩相以及流体分布的方法。

常见的放射性测井方法有伽马测井和中子测井等。

资料解释：放射性测井资料解释主要包括伽马测井曲线和中子测井曲线。

伽马测井曲线通过地层中放射性元素的衰变辐射强度来分析地层的矿物成分、岩相、孔隙度和饱和度等信息。

中子测井曲线通过测量地层中非稳定放射性元素与地层原子核的相互作用来分析地层的孔隙度、含水饱和度等信息。

以上是几种常见的测井方法及其资料解释教程，这些方法的应用能够提供丰富的地质信息，为油气勘探开发提供重要的依据和指导。

2701 沉积环境分析测井记录的是井周岩石的放射性、自然电位、应力条件、声波速度、密度、孔隙度以及电阻率等各类参数。

两种不同的岩石类型，有可能具有相似的测井响应特征，尤其是在测井资料采集不全面的情况下。

为了准确识别矿物含量与岩石类型，应采集全面的测井资料并收集全面的区域地质资料、录井岩屑资料、取芯甚至露头资料，测井认识不应脱离地质背景而存在。

不仅要用多种手段进行岩石类型识别，还应开展岩石组合类型的测井响应特征分析并建立标准模式库、测井粒度分析、井周微构造识别、井旁构造分析等综合研究工作。

2 矿物成分计算砂泥岩地层中常见的组分为泥质、石英、岩屑、硅质及钙质胶结物等；碳酸盐岩地层中常见的组分为泥质、方解石、白云石、硅质、石膏等。

通常泥质含量的计算采用自然伽马曲线进行计算。

但是对于高放射性储层，仅采用自然伽马计算泥质含量，容易做出错误的评价而遗漏储层。

川西浅层经常钻遇高自然伽马的砂岩储层，自然伽马增高的原因主要是储层含有高铀或者高钾的矿物。

碳酸盐岩地层主要以方解石和白云石两种矿物为主，也可能含有少量石膏、硅质矿物等，其矿物含量变化将极大的影响孔隙度的计算结果。

由于硅质、石膏相比方解石、白云石骨架参数差别较大，如果仅按照方解石和白云石的岩石组合进行矿物识别和孔隙计算，将会产生较大的误差。

例如，正常优质孔隙性储层三孔隙度曲线呈同向增大趋势，当储层含有硅质，声波和密度孔隙呈增大，而中子孔隙度则略微减小。

测井解释前，应通过多种交会图开展岩性识别与分析，对于异常的井段应当细致的分析并查明异常原因。

条件允许则应采用岩石薄片鉴定数据对岩性解释的成果进行检验。

也可以进行ECS元素测井等，进行岩性的识别与分析。

3 物性计算孔隙度计算可以采用岩心刻度发进行，也可以采用交会图方法进行，渗透率的计算则主要采用岩心孔隙度与岩心渗透率的关系进行计算。

采用岩心刻度法计算孔隙度与渗透率时，总是存在误差。

同样的样品采用不同的实验方法，最终得到的数据呈现不同的结果。

测井解释本文将详细介绍测井解释的四个主要方面：地质分析、地球物理测井、地球化学测井和工程测井。

1.地质分析地质分析是测井解释的基础，主要包括地层对比、地层年龄、地层温度和地层压力等方面的分析。

地层对比主要是根据地层的岩性、电性和声波等特征，对不同地层进行对比和划分。

地层年龄分析主要是利用放射性同位素测定地层的年龄，以确定地层的形成时间和演化过程。

地层温度分析可以通过测量地层的热流或地温梯度来确定地层的温度，进而推断出地层的埋藏深度和岩石热性质。

地层压力分析则是通过测量地层的压力系数或梯度来确定地层的压力状态，以评估地层的稳定性和潜在的工程风险。

2.地球物理测井地球物理测井是通过测量地球物理参数来推断地层特性的方法。

在测井解释中，常用的地球物理测井方法包括电阻率测井、自然电位测井、孔隙度测井和渗透率测井等。

电阻率测井是通过测量地层的电阻率来判断地层的导电性能，进而推断出地层的岩性和孔隙度。

自然电位测井是通过测量地层的自然电位来推断地层的沉积环境和有机质含量。

孔隙度测井是通过测量地层的声波速度和衰减系数等参数，计算出地层的孔隙度，以评估地层的储油气能力。

渗透率测井则是通过测量地层的渗透率来判断地层的流体流动能力和储油气的渗透性。

3.地球化学测井地球化学测井是通过测量地层中的化学成分来推断地层特性的方法。

在测井解释中，常用的地球化学测井方法包括卤素测井、硫化氢测井、二氧化碳测井和氧测井等。

卤素测井是通过测量地层中氯、溴和碘等元素的含量，推断出地层的含盐度和蒸发岩的分布。

硫化氢测井是通过测量地层中硫化氢的含量，判断出地层中有机质的成熟度和储油气能力。

二氧化碳测井是通过测量地层中二氧化碳的含量，推断出地层的碳储存量和地质构造。

氧测井则是通过测量地层中氧的含量，判断出地层的氧化还原环境和有机质的演化程度。

4.工程测井工程测井是通过测量钻孔和井筒的几何参数和物理参数来评估地质钻探工程的施工质量和岩石力学性质的方法。

差谱法：主要依据不同流体所需要的极化时间不同（水的极化时间较短而油气所需要的极化时间较长），将同一未知流体长极化时间测得的T2谱与短时间极化所得到的T2谱相减就基本可以消除水的信号，从而可以达到识别油、气、水的目的。

移谱法：主要是判断稠油和水，因为稠油和水所需要的极化时间都很短，但是当极化时间很长时，稠油的t2峰值会向右移，且其峰值会相对减少。

依据这个特点来识别稠油和水的方法就叫移谱法。

扩散电动势：离子在扩散过程中，各种离子的迁移速度不同，如氯离子迁移速度大于钠离子（后者多带水分子），这样在低浓度溶液一方富集氯离子（负电荷）高浓度溶液富集钠离子（正电荷），形成一个静电场，电场的形成反过来影响离子的迁移速度，最后达到一个动态平衡，如此在接触面附近的电动势保持一定值，这个电动势叫扩散电动势记为Ed扩散吸附电动势：泥岩薄膜同样离子将要扩散，但泥岩对负离子有吸附作用，可以吸附一部分氯离子，扩散的结果使浓度小的一方富集大量的钠离子而带正电，浓度大的一方富集大量的氯离子而带负电，这样在泥岩薄膜形成扩散吸附电动势记为Eda周波跳跃：在裂缝发育地层，滑行纵波首波幅度急剧减小，以致第二道接收探头接收到的首波不能触发记录波，而往往是首波以后第二个、甚至是第三或第四个续至波触发记录波。

这样记录到到时差就急剧增大，而且是按声波信号的周期成倍增加，这种现象叫周波跳跃。

光电效应：当伽马射线能量较小时（能量大约在0.01MeV～0.1MeV），它与原子中的电子碰撞，将全部能量传给一个电子，使电子脱离原子而运动，而伽马光子本身被完全吸收。

康普顿效应：当伽马射线能量中等时，它与原子的外层电子发生作用，把一部分能量传给电子，使该电子从某一方向射出，而损失了部分能量的伽马射线向另一方向散射出去。

这种效应称为康普顿效应，发生散射的伽马射线称为散射伽马射线。

电子对效应：当伽马射线能量大于1.022MEV时，它与物质的原子核发生作用，伽马射线转化为一对电子（正负电子），而伽马光子本身被全部吸收。

测井资料综合解释测井是油田勘探开发中非常重要的技术手段之一。

通过测井可以获取井筒内地层的物理性质和地质信息，帮助油田工程师和地质学家做出准确的解释和预测。

本文将全面介绍测井资料的综合解释方法和技巧。

一、测井资料的分类与应用范围测井资料按测井方法可分为电测井、声测井、核子测井等多种类型。

不同类型的测井方法能提供不同的地层信息。

电测井主要用于测量地层的电性质，如电阻率、自然电位等；声测井则用于测量地层的声学性质，如声波传播速度、衰减系数等；核子测井则用于测量地层的核辐射特性，如自然伽马辐射强度、中子散射截面等。

测井资料的应用范围十分广泛。

在勘探阶段，测井资料可以帮助确定油藏的存在与分布情况；在开发阶段，测井资料可以评价油层的产能、储量和岩石物理性质；在油井改造和采油过程中，测井资料可以指导井筒的完井和油藏的增产措施。

二、测井资料的解释方法1. 初步解释：初步解释是对测井曲线进行质量控制和基本分析的过程。

通过检查测井曲线的合理性、对比相邻测井曲线的关系，可以初步了解地层的特征和可能存在的问题。

初步解释的目的是将测井曲线的主要特征进行定性和定量描述，为后续的综合解释提供基础。

2. 地层分类解释：地层分类解释是根据测井数据中的地层识别信息，将井段划分为不同的地层单元。

通过对测井曲线的综合分析，结合岩心分析结果和模拟数据，确定地层的划分标准和解释模型。

地层分类解释的目的是将复杂的测井数据转化为可操作的地层单元，为后续的油藏评价和井筒设计提供基础。

3. 物性解释：物性解释是根据测井曲线的响应特征，定量计算地层的物理性质。

通过建立地层物性与测井响应之间的关系模型，可以推测地层的孔隙度、饱和度、渗透率等物理性质。

物性解释的目的是为油田工程师提供关键的地层参数，为油藏开发和生产决策提供依据。

4. 地质解释：地质解释是将测井资料与地质模型进行对比和综合，揭示地层的地质特征和构造特征。

通过将测井曲线与地质模型进行匹配，可以推断地质界面的位置、断层的存在以及油藏分布的规律。

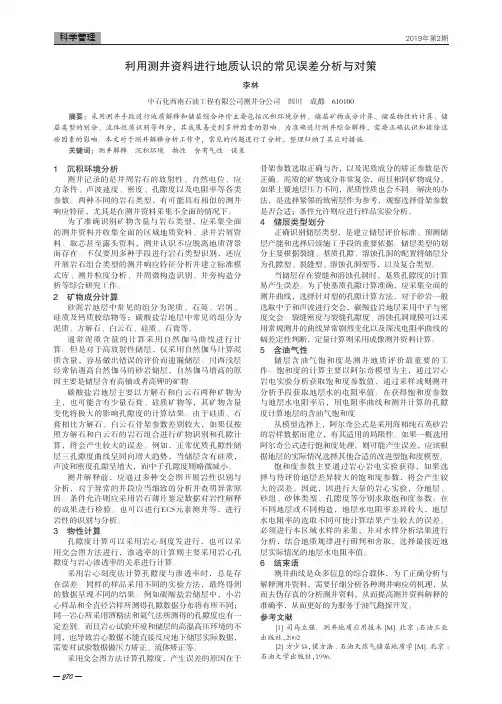

利用测井资料进行地质认识的常见误差分析与对策利用测井资料进行地质解释以及评价储层主要可以通过划分储层类型、对沉积环境进行分析、矿物成分计算以及含油气性等方面进行研究，但是在实际的研究过程中这些研究结果很容易被一些外界因素所干扰。

所以，为了科学有效的进行地质解释，相关研究人员必须要科学的认识其中存在的问题，并且采取有效的措施来解决这一问题，以此来保证利用测井资料进行地质认识的准确性。

因此，本文对利用测井资料进行地质认识的常见误差和对策进行了研究，希望可以为今后的研究工作提供帮助。

标签：测井资料;地质认识;含油气性;物性1储层类型的划分只有正确的识别储层类型，才能建立合理的储层评价标准、保证储层产能预测的科学性和准确性，才能为后续的施工选择提供保障。

所以，保证储层类型的准确性和科学性是非常重要的。

根据有关专家对储层地质的研究可以发现，储层类型主要可以分为裂缝型、孔隙型、溶蚀孔洞型以及复合型等。

大多数情况下如果储层中存在裂缝或者是溶蚀孔洞，那么在计算基质孔隙度时误差就会增大。

所以，为了保证基质孔隙度的计算科学性，研究人员在利用测井资料进行分析时必须要获取全面、科学的测井曲线，并且选择适合此区域地质特征的孔隙计算方法，例如：在进行砂岩的孔隙计算时尽量使中子和声波进行交会，从而保证砂岩分辨的准确性;另外，在进行储层中裂缝密度、裂缝的孔隙度以及溶洞空洞的规模计算时还可以通过观察局部测井曲线的变化是否出现异常变化或者判断深浅电阻率的曲线幅来保证测算的准确性。

2对沉积环境进行分析测井后主要记录的是井周围的岩石的声波、密度、电阻率以及放射条件等，但是如果在只采集局部测井资料的状态下分析不同类型的岩石，二者在一定条件下会出现较为相似的岩石测井特征，这就不能保证岩石测井的准确性。

针对上述情况，研究人员要想保证矿物含量和岩石类型分辨的准确性，就必须要在研究井的岩石状态时采集全面科学的测井资料，另外还要将研究区域的地质状况、岩屑录井状况以及地质岩石的样本收集起来，从而避免利用测井资料进行地质解释的片面性。
