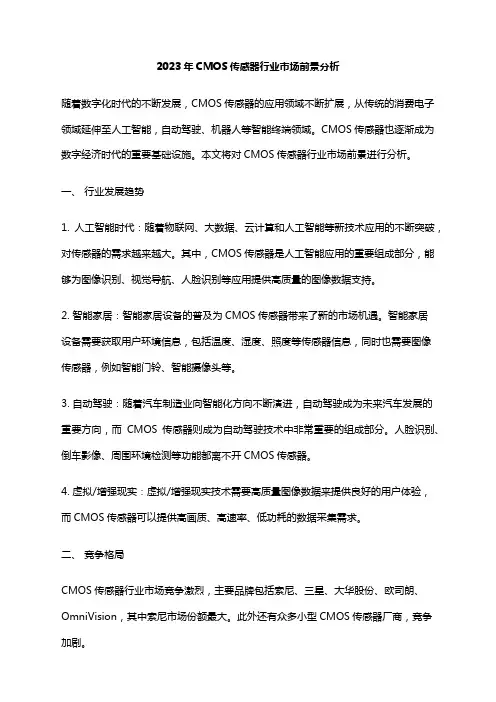

2023年CMOS传感器行业市场前景分析随着数字化时代的不断发展，CMOS传感器的应用领域不断扩展，从传统的消费电子领域延伸至人工智能，自动驾驶、机器人等智能终端领域。
CMOS传感器也逐渐成为数字经济时代的重要基础设施。
本文将对CMOS传感器行业市场前景进行分析。
一、行业发展趋势1. 人工智能时代：随着物联网、大数据、云计算和人工智能等新技术应用的不断突破，对传感器的需求越来越大。
其中，CMOS传感器是人工智能应用的重要组成部分，能够为图像识别、视觉导航、人脸识别等应用提供高质量的图像数据支持。
2. 智能家居：智能家居设备的普及为CMOS传感器带来了新的市场机遇。
智能家居设备需要获取用户环境信息，包括温度、湿度、照度等传感器信息，同时也需要图像传感器，例如智能门铃、智能摄像头等。
3. 自动驾驶：随着汽车制造业向智能化方向不断演进，自动驾驶成为未来汽车发展的重要方向，而CMOS传感器则成为自动驾驶技术中非常重要的组成部分。
人脸识别、倒车影像、周围环境检测等功能都离不开CMOS传感器。
4. 虚拟/增强现实：虚拟/增强现实技术需要高质量图像数据来提供良好的用户体验，而CMOS传感器可以提供高画质、高速率、低功耗的数据采集需求。
二、竞争格局CMOS传感器行业市场竞争激烈，主要品牌包括索尼、三星、大华股份、欧司朗、OmniVision，其中索尼市场份额最大。
此外还有众多小型CMOS传感器厂商，竞争加剧。
三、行业市场规模据市场研究机构预测，2019年全球CMOS传感器市场规模将达到150亿美元，预计2025年将达到300亿美元，年增长率为10%。
四、国内市场前景随着中国经济的快速发展和中国消费水平的提高，CMOS传感器的市场需求在不断增加。
目前，国内CMOS传感器市场主要由海思、优必选、华虹NEC等公司占据。
随着智能手机、智能家居、自动驾驶等新兴市场的不断壮大，CMOS传感器市场规模和发展空间也将不断拓展。
电子科学中CMOS技术的发展及应用CMOS技术是当今电子科学领域中最受欢迎的制造技术之一。
CMOS，全称是互补金属氧化物半导体技术，是一种特殊的微电子制造技术。
CMOS技术以其高度可集成和低功耗的特点，成为了当今数字电路领域最主流的制造技术之一。
本文将会探讨CMOS技术的发展史和应用。
一、CMOS技术的发展史早在70年代，CMOS技术就诞生了。
在当时，CMOS技术仅仅是其中一种微电子制造技术，不太受到重视。
不过，由于CMOS技术拥有高度可集成和低功耗的特点，因此在20世纪80年代后期CMOS技术才真正获得了广泛的关注和应用。
90年代初，CMOS技术不断地得到改进和进化，它成为了当时最先进的制造技术之一。
1999年，卡内基梅隆大学的Dimitri Antoniadis教授打破了CMOS技术的瓶颈，他发现了一种可以使CMOS晶体管操作速度提高的新型材料。
这项发现，引领了CMOS技术进入了全新的阶段。
二、CMOS技术的应用CMOS技术被应用于许多数字电路中，如计算机，电视，手机，视频游戏等等。
CMOS技术的高度集成和低功耗的特点，使其在小型数字设备中得到了广泛的应用。
1、计算机芯片CMOS技术被广泛应用在计算机芯片中，如CPU，芯片组，控制芯片等等。
优点在于低功耗、便于制造。
同时，CMOS技术的高度可集成性，使得计算机芯片的卡片体积更小，性能更加出色。
2、数字摄像机CMOS技术又被应用到数字摄像机中，用于图像传感器上。
CMOS图像传感器比CCD图像传感器更加节省能源。
在手机，平板电脑之类的设备上，许多摄像头都使用了CMOS图像传感器。
3、机器人CMOS技术的应用还可以延伸到了机器人领域。
例如，在若干套彩色图像传感器的驱动下，可以由控制器对机器人的行走进行更为复杂的操作，并产生更加人性化和智能化的机器人。
总体而言，CMOS技术已成为了电子制造业最为主流的制造技术之一。
其高度集成和低功耗的特点，使其成为了数字电路领域的不二选择。

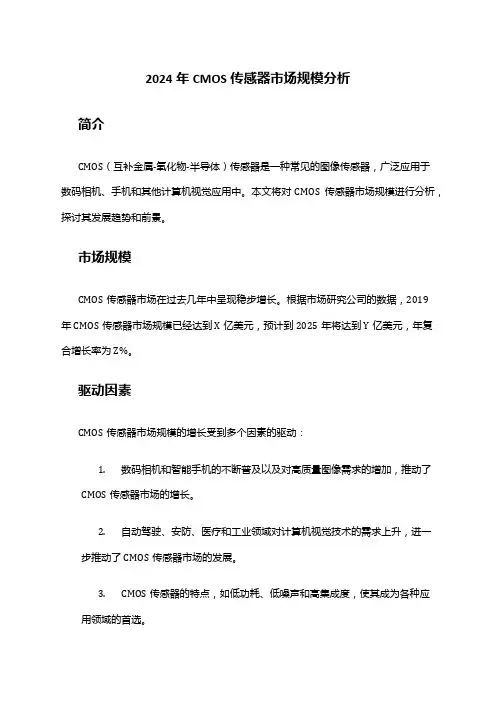

2024年CMOS传感器市场规模分析简介CMOS（互补金属-氧化物-半导体）传感器是一种常见的图像传感器，广泛应用于数码相机、手机和其他计算机视觉应用中。
本文将对CMOS传感器市场规模进行分析，探讨其发展趋势和前景。
市场规模CMOS传感器市场在过去几年中呈现稳步增长。
根据市场研究公司的数据，2019年CMOS传感器市场规模已经达到X亿美元，预计到2025年将达到Y亿美元，年复合增长率为Z%。
驱动因素CMOS传感器市场规模的增长受到多个因素的驱动：1.数码相机和智能手机的不断普及以及对高质量图像需求的增加，推动了CMOS传感器市场的增长。
2.自动驾驶、安防、医疗和工业领域对计算机视觉技术的需求上升，进一步推动了CMOS传感器市场的发展。
3.CMOS传感器的特点，如低功耗、低噪声和高集成度，使其成为各种应用领域的首选。
市场细分CMOS传感器市场可以根据应用领域进行细分：1.消费电子：数码相机和智能手机是消费电子领域中最主要的市场。
2.汽车电子：自动驾驶技术的崛起将推动CMOS传感器在汽车电子领域的应用增长。
3.工业：工业领域对计算机视觉技术的需求不断增加，将推动CMOS传感器市场在该领域的发展。
4.医疗：医疗领域对高质量图像的需求推动了CMOS传感器在医疗器材中的应用。
地区分布CMOS传感器市场在全球范围内分布广泛，主要地区有：1.北美地区：北美地区是CMOS传感器市场的主要消费地区，拥有众多技术公司和消费电子制造商。
2.亚太地区：亚太地区是CMOS传感器市场增长最快的地区，主要受到中国、日本和韩国等国家的推动。
3.欧洲地区：欧洲地区的CMOS传感器市场规模也在不断扩大，主要受到德国、法国和英国等国家的影响。
4.其他地区：其他地区包括中东、拉丁美洲和非洲等地，虽然市场规模相对较小，但也有一定的发展潜力。
竞争格局CMOS传感器市场竞争激烈，主要厂商包括：1.索尼：作为全球最大的CMOS传感器供应商，索尼在市场上占据主导地位。
简述cmos图像传感器的工作原理及应用CMOS图像传感器是一种用于转换光信号为电子信号的器件，可以将光学图像转换成数字图像，其工作原理是基于光电效应和集成电路技术。
CMOS图像传感器由图像传感单元阵列和信号处理单元组成。
图像传感单元阵列由大量的光敏单元组成，每个光敏单元具有一个光感受器和一个电荷积累器，用于将光信号转换为电荷，并对图像进行采样。
每个光敏单元相邻之间通过衬底电位的设置实现光电转换效应。
信号处理单元负责将电荷转换为电压、放大、采样和数字化。
CMOS图像传感器的工作原理如下：当光照射到光敏单元上时，光敏单元中的光感受器将光信号转化为电荷。
电荷通过电场的作用从光感受器向电荷积累器偏移，并在电荷积累器中积累。
一旦接收到光信号并完成电荷积累后，将在传感器的特定位置产生电压信号。
然后，信号处理单元会将电荷转换为电压，并对图像进行放大、采样和数字化处理。
最后，图像传感器将数字图像通过数据接口发送给外部设备。
CMOS图像传感器具有以下几个优点：1. 集成度高：CMOS图像传感器可以集成在单个芯片上，因此可以实现小尺寸和轻量化，适合于集成在各种移动设备中。
2. 低功耗：CMOS图像传感器的功耗相对较低，可以延长设备的电池寿命。
3. 成本低：相比于传统的CCD图像传感器，CMOS图像传感器的制造工艺更简单，成本更低。
4. 高速读取：CMOS图像传感器可以实现高速连续拍摄，适用于高速摄影和视频录制等应用。
5. 可编程性强：CMOS图像传感器的信号处理单元可以通过软件配置进行调整和优化，实现更灵活的图像处理。
CMOS图像传感器在各个领域都有广泛的应用，包括但不限于以下几个方面：1. 摄像头和视频监控：CMOS图像传感器可以应用于手机摄像头、数码相机、安防摄像头等领域，实现图像和视频的捕捉和处理。
2. 机器视觉和工业自动化：CMOS图像传感器可以应用于机器视觉系统中，用于图像的识别、测量和检测，广泛应用于工业自动化、智能制造等领域。
CMOS图像传感器在医学成像中的应用研究摘要：CMOS图像传感器是一种重要的光电转换器件，在医学成像领域具有广泛的应用。
本文旨在探讨CMOS图像传感器在医学成像中的应用现状和发展趋势。
首先，介绍了CMOS传感器的基本原理和特点。
然后，详细讨论了CMOS图像传感器在医学成像领域的应用，包括内窥镜、放射性成像和超声成像等。
最后，分析了CMOS图像传感器在医学成像中的挑战和未来的发展方向。
1. 引言医学成像技术在疾病诊断和治疗中有着重要的作用。
CMOS图像传感器由于其高集成度、低功耗和小尺寸等特点，逐渐取代了传统的CCD图像传感器，成为医学成像领域的重要组成部分。
本文将围绕CMOS图像传感器的原理、应用和未来发展进行研究。
2. CMOS图像传感器的基本原理和特点CMOS图像传感器是一种基于互补式金属氧化物半导体（CMOS）技术制造的光电转换器件。
与CCD传感器相比，CMOS传感器具有以下优点：低功耗、高集成度、小尺寸、灵敏度高和成本低等。
CMOS图像传感器是由光电二极管阵列、信号读出电路和图像处理电路等组成。
3. CMOS图像传感器在内窥镜中的应用内窥镜是一种用于观察和诊断人体内腔器官的医疗设备。
CMOS图像传感器因其小尺寸和低功耗等特点，成为内窥镜领域的理想选择。
通过将CMOS图像传感器与光学透镜组件相结合，可以实现对人体内部器官的高清晰度成像。
此外，CMOS图像传感器还可以提供实时图像传输和便携式设备的设计，为医生提供了更多的便利。
4. CMOS图像传感器在放射性成像中的应用放射性成像是一种利用放射性核素来观察生物体内部功能和结构的技术。
CMOS图像传感器用于放射性成像可以提供更高的灵敏度和空间分辨率。
通过与放射性核素结合，CMOS传感器可以实现放射性成像的定位和跟踪，为疾病的早期诊断和治疗提供了重要的支持。
5. CMOS图像传感器在超声成像中的应用超声成像是一种使用超声波探测器观察和诊断人体内部结构的无创检测技术。
CMOS图像传感器有哪些优点CMOS图像传感器在汽车领域有何应用[导读]在这篇文章中，小编将对CMOS图像传感器、CMOS图像传感器优点、CMOS图像传感器在汽车领域的应用的相关内容和情况加以介绍。
在这篇文章中，小编将对CMOS图像传感器、CMOS图像传感器优点、CMOS图像传感器在汽车领域的应用的相关内容和情况加以介绍以帮助大家增进对CMOS图像传感器的了解程度，和小编一起来阅读以下内容吧。
一、什么是CMOS图像传感器CMOS图像传感器是一种典型的固体成像传感器，通常由像敏单元阵列、行驱动器、列驱动器、时序控制逻辑、AD转换器、数据总线输出接口、控制接口等几部分组成这几部分通常都被集成在同一块硅片上。
其工作过程一般可分为复位、光电转换、积分、读出几部分。
在CMOS图像传感器芯片上还可以集成其他数字信号处理电路，如AD转换器、自动曝光量控制、非均匀补偿、白平衡处理、黑电平控制、伽玛校正等，为了进行快速计算甚至可以将具有可编程功能的DSP器件与CMOS器件集成在一起，从而组成单片数字相机及图像处理系统。
更确切地说，CMOS图像传感器应当是一个图像系统。
事实上，当一位设计者购买了CMOS图像传感器后，他得到的是一个包括图像阵列逻辑寄存器、存储器、定时脉冲发生器和转换器在内的全部系统。
二、CMOS图像传感器有什么优点CMOS图像传感器具有以下几个优点：1)随机窗口读取能力。
随机窗口读取操作是CMOS图像传感器在功能上优于CCD的一个方面，也称之为感兴趣区域选取。
此外，CMOS图像传感器的高集成特性使其很容易实现同时开多个跟踪窗口的功能。
2)抗辐射能力。
总的来说，CMOS图像传感器潜在的抗辐射性能相对于CCD性能有重要增强。
3)系统复杂程度和可靠性。
采用CMOS图像传感器可以大大地简化系统硬件结构。
4)非破坏性数据读出方式。
5)优化的曝光控制。
值得注意的是，由于在像元结构中集成了多个功能晶体管的原因，CMOS 图像传感器也存在着若干缺点，主要是噪声和填充率两个指标。
CMOS图像传感器技术的进步和应用随着各种高科技电子产品的逐步推进，像手机、数码相机、Surveillance和视频监控等领域，传感技术的低廉化和集成化需求越来越大。
而CMOS图像传感器（CMOS Image Sensor）则是相对于CCD传感器（Charge Coupled Device）而言，具有特别的优点。
CMOS图像传感器以其体积小巧、功耗低、可随意集成电子电学系统等特点，成为目前最被广泛采用的图像传感器类型之一。
CMOS图像传感器（CIS）技术的出现，使得数字图像技术迈上了一个新的台阶。
这种传感器采用了CMOS工艺，通过调整堆积结构等关键技术，成功实现了读取器件和像素放大器之间的高输入电容时的低噪声、低电量和高速率要求。
其中，像素的制造和输出一体化，可以控制低噪音和信噪比，并为高性能I/O处理器提供了更好的接口。
这个技术的重要性就在于它在成像领域也出现了巨大的进步和应用领域。
首先，在感光元件市场中有一个激烈的竞争，而CMOS图像传感器可以低成本地生产，而且可以随意集成全系统以及某些利润稀薄的市场。
另外，CIS传感器在能效、完整性和集成度三方面少有重大挑战，占据着非常突出的优势。
当然，CMOS图像传感器也值得注意的是，它可以更好地记录图像细节，从而提供视觉上更清晰、更真实和高分辨率的图像，这可以帮助用户们快速地获取有关环境和对象的信息。
在实际应用中，CMOS图像传感器技术也得到了广泛的应用，例如学术研究、教育、军事、医疗和民用等领域。
比如，在学术研究领域，CMOS图像传感器技术的迅速发展，为生物、医学、行星和实验物理等领域的高分辨率微观成像提供了支持，同时也可以应用于地震波形记录、3D显微成像等重要方面。
而在医疗领域，CMOS图像传感器的特点，往往能够更好地满足医学图像处理和透视图像等方面的需求。
比如，X线探头中所包含的CMOS图像传感器，可以获得高静态和动态性能，进而改善其成像质量，得以更好地实现人体细微结构的成像。
CMOS图像传感器技术在医学影像中的应用研究介绍随着科技的不断进步，CMOS（Complementary Metal-Oxide-Semiconductor）图像传感器技术在医学影像领域的应用也愈发广泛。
CMOS图像传感器以其低功耗、高灵敏度和良好的集成度等特点，成为医学影像领域中重要的技术工具。
本文将探讨CMOS 图像传感器技术在医学影像中的应用研究，重点关注其在诊断、手术导航和病理学研究等方面的应用。
一、CMOS图像传感器技术在诊断中的应用1.1 CMOS图像传感器技术在X射线成像中的应用传统的X射线成像基于医用胶片，而CMOS图像传感器技术的引入使得数字化的X射线像素化计算成为可能。
CMOS图像传感器以其高动态范围和低噪声的特点，能够提供较高的图像清晰度和对比度。
同时，CMOS图像传感器的集成度高，可适应小型化和便携化的需求。
因此，CMOS图像传感器技术在X射线成像中的应用广泛，称为数字化X射线成像技术。
1.2 CMOS图像传感器技术在超声成像中的应用超声成像是医学领域中常用的非侵入性诊断方法之一。
传统的超声成像设备主要采用压电传感器作为接收器件，但其存在着重量大，成像速度慢等问题。
而CMOS图像传感器可以实现超声信号的高速采集和较高的动态范围，使得超声成像设备更加紧凑和高效。
同时，CMOS图像传感器的低功耗和集成度高，也为超声成像的移动化和智能化提供了可能。
二、CMOS图像传感器技术在手术导航中的应用2.1 CMOS图像传感器技术在内窥镜手术中的应用内窥镜手术是一种微创手术技术，需要通过将内窥镜引导到患者体内来进行术中观察和操作。
CMOS图像传感器技术的引入，使得内窥镜成像更加清晰和准确。
CMOS图像传感器的高灵敏度和动态范围可以提供更好的术中可见性，同时其集成度高也方便了内窥镜设备的迷你化设计。
因此，CMOS图像传感器技术在内窥镜手术中得到了广泛的应用。
2.2 CMOS图像传感器技术在神经导航中的应用神经导航技术在脑外科手术和神经外科中具有重要的应用意义。
简述CMOS图像传感器的工作原理及应用1. 工作原理CMOS图像传感器（CMOS Image Sensor）作为一种常见的图像采集装置，在各种电子设备中被广泛应用。
它的工作原理主要包括以下几个步骤：1.1 光电转换当光线照射到CMOS图像传感器上时，光子会与图像传感器中的感光单元发生相互作用。
每个感光单元由一个光电二极管和一个储存电荷的电容器组成。
光电二极管的特殊结构使得它能够将光子转化为电荷。
1.2 电荷收集当感光单元吸收到光子后，光电二极管中的电子将被释放出来并存储在电容器中。
这个过程称为电荷收集。
光线越强，释放的电子就越多，储存在电容器中的电荷也就越多。
1.3 信号放大和采集为了确保图像的准确性和清晰度，接下来对储存的电荷进行放大和采集。
在CMOS图像传感器中，每个感光单元都有相应的输出线路，将电荷转化为电压信号，并经过放大电路进行信号放大。
1.4 数字转换放大后的模拟信号需要经过模数转换器（ADC）进行转换，将模拟信号转化为数字信号。
数字信号可以直接处理、存储和传输。
1.5 数据处理经过数字转换后，图像数据可以进行相关处理，如去噪、增强、压缩等。
处理后的图像可以输出到显示屏、存储设备或其他外部设备进行应用。
2. 应用2.1 摄像头CMOS图像传感器在摄像头中得到了广泛应用。
由于其低功耗、高集成度和成本效益等特点，CMOS图像传感器取代了传统的CCD图像传感器，成为主流的图像采集技术。
摄像头的应用领域包括智能手机、监控摄像机、数码相机等。
2.2 自动驾驶CMOS图像传感器在自动驾驶系统中发挥着重要的作用。
它可以捕捉到路面上的图像信息，识别道路标志、车辆、行人等障碍物，并将这些数据传输给自动驾驶系统进行处理和决策，从而实现自动驾驶功能。
2.3 医学影像在医学影像领域，CMOS图像传感器可以用于X光成像、透视成像和内窥镜等诊断设备中。
它可以高效地捕捉和记录患者的影像信息，帮助医生进行疾病的诊断和治疗。
基于CMOS图像传感器的拍照技术研究在现代社会，拍照已经成为人们生活中不可或缺的一部分。
随着科技的不断发展，拍照技术也日益地提高和完善。
其中，基于CMOS图像传感器的拍照技术成为图像采集领域的热门话题，它是数字相机、智能手机、平板电脑等电子设备采集图像信号的核心元件。
在本文中，我们将探究基于CMOS图像传感器的拍照技术的原理、发展历程及应用前景。
一、CMOS图像传感器的原理CMOS图像传感器是一种实现图像数字化的元件。
它由图像元素、读出电路和控制电路组成。
图像元素是CMOS的图像电荷耦合元件，它负责将光能转换为电信号，并将这些信号累积在一个基准电容中。
当累积达到一定程度时，就会被一次有效地读出，并转换为模拟信号；读出电路负责对模拟信号进行增益和放大，同时进行噪声抑制和模拟数字转换。
控制电路主要是由时钟、控制逻辑等部分组成，根据特定的工作模式进行控制。
二、CMOS图像传感器的发展历程CMOS图像传感器起源于20世纪60年代，由于CMOS技术的制造难度较大，使得CMOS传感器一直没有成为主流。
直到90年代，CMOS图像传感器出现了许多新的研究成果，加上CMOS制造技术的不断推进，CMOS图像传感器才逐渐走向了商业化和普及化。
近年来，CMOS图像传感器的发展也是飞速的。
CMOS制造工艺的进步，将芯片面积缩小到了纳米级别，使得CMOS图像传感器的像素尺寸更加微小、灵敏度更高，同时降低了成本和功耗。
此外，CMOS图像传感器已经得到广泛应用，从智能手机、平板电脑的摄像头，到安防监控和医学等领域，都有广泛的应用。
三、CMOS图像传感器在拍照技术中的应用CMOS图像传感器在拍照技术中的应用非常广泛。
例如，在智能手机和平板电脑的摄像头中，CMOS图像传感器可以实现自动对焦、自动曝光、白平衡等功能，还可以通过连拍功能来实现视频拍摄和连拍功能。
在安防监控领域，CMOS图像传感器具有高灵敏度和成像质量，可以帮助区分场景的细节差异，加强对入侵者的监控和识别。
CMOS图像传感器的最新进展及应用Development Status of CMOS Image Sensors■中国电子科技集团公司第44研究所程开富随着多媒体、数字电视，可视通信等领域的热点增加，CMOS 图像传感器应用前景更加广阔，在实现小像素尺寸方面，CMOS 图像传感器取得了快速的进步，已有3.3 m 3.3 m像素尺寸的报道。
采用0.25 m CMOS工艺技术，将生产出高性能的CMOS 图像传感器，高性能CMOS摄像机有希望短期内大量出现，彩色CMOS摄像机在近两年内有望普及。
目前已批量生产出了用于成像的CMOS图像传感器。
该器件已成为摄像机（黑白、彩色）、微型（或超微型）摄像机和数码相机的心脏。
Foven公司还研制出了具有世界上最高分辨率（1600万像素）的CMOS 图像传感器，这种图像传感器在分辨率和图像质量方面取得了重大突破。
Foven研制的1600万像素图像传感器标志着CCD和CMOS 图像传感器在分辨率和质量两方面的飞跃。
Foven的1600万像素图像传感器的分辨率是以前发表的照相机CMOS图像传感器的3倍，是当今低档消费数码相机中普遍使用的CMOS图像传感器的50倍。
最新进展及发展趋势1 低压驱动掩埋光电二极管型CMOS图像传感器CMOS图像传感器在低照度下成像质量一直不如CCD，因而提高图像质量是CMOS图像传感器开发的重点。
东芝采用掩埋光电二极管新型结构，降低了漏泄电流，在低压下也能确保无电荷残余地完全读出，实现了与CCD摄像器件同等的高质量图像。
2 低噪声高画质CMOS图像传感器索尼采用独特的"DRSCAN"噪声消除技术和抑制暗电流的"HAD"结构，成功地试制出低噪声高画质1/3英寸33万像素CMOS图像传感器，并计划尽快实现商品化。
独特的"DRSCAN"（Dot Sequential Readout System with Current Amplified Signal Output Noise Reduction Circuit）技术即是在逐点顺次读出每像素信号和噪声成分的同时，在同一电路中消除晶体管特性不均引起的固定图形噪声，这是以前逐行消除难以做到的。
CMOS像传感器行业现状分析报告CMOS像传感器行业现状分析报告一、行业概述CMOS图像传感器（CMOS Image Sensor，简称CIS）是用于捕捉和转化光学信号为电子信号的装置，广泛应用于消费电子产品、专业影像产品、医疗影像产品、工业检测、安全监控等领域。
近年来，随着技术的进步和应用的拓展，CMOS图像传感器市场持续增长，行业发展迅速。
二、市场规模与增长趋势据市场研究机构预测，全球CMOS图像传感器市场规模将从2021年的134亿美元增长到2026年的225亿美元，年复合增长率约为10%。
这一增长主要源于应用领域的不断拓展，如安防、汽车、医疗等新兴领域的需求激增。
同时，随着智能手机、无人驾驶等技术的不断进步，CMOS图像传感器的技术要求也在不断提高。
三、市场结构目前，CMOS图像传感器市场主要由索尼、三星、佳能、富士通等少数几家大型企业主导。
其中，索尼在消费电子领域的市场份额最大，三星在安防监控领域表现突出，佳能则在医疗影像和专业影像领域占据优势。
然而，随着技术的快速发展和应用市场的不断拓展，一些新兴企业如模拟芯片制造商如Analog Devices、德国的Blickfeld等也开始进入这一市场。
四、竞争分析在技术竞争方面，由于CMOS图像传感器涉及到微电子、物理、化学等多学科交叉，技术门槛较高。
因此，拥有自主研发能力和核心技术优势的企业在市场上更具竞争力。
在应用领域竞争方面，安防、汽车、医疗等新兴领域对CMOS图像传感器的需求增长迅速，而这些领域的应用特点各不相同，因此企业需要针对不同领域进行定制化开发，以满足各类需求。
五、行业趋势技术创新与升级：随着科技的不断发展，CMOS图像传感器技术将持续升级和创新。
高分辨率、高灵敏度、低噪声、低功耗等性能指标将得到进一步提升。
同时，3D感测、红外感测、太赫兹感测等新技术也将逐步应用到CMOS图像传感器中，拓展其应用领域。
应用领域拓展：除了传统的消费电子、专业影像领域，CMOS 图像传感器还将应用到更多领域。
一、CMOS图像传感器的工作原理及其应用前景。
答：1、工作原理：互补型金属氧化物半导体（Complementary Metal-Oxide-Semiconductor,CMOS)集成电路的输出结构由一个N型MOSFEF(MOS场效应晶体管）和一个P型MOSFET串联而成。
因为N型MOSFET和P是相互补偿的，所以这种半导体被称为互补型MOS--CMOS。
与CCD图像传感器相比，CMOS图像传感器在分辨率、光照灵敏度和信噪比等方面均处于劣势，但近些年来有了显著的改善，而其在成本、集成度和功耗等方面的优势则比CCD图像传感器更胜一筹。
CCD图像传感器由于采用专用生产工艺，很难将其他功能模块集成于一体，而CMOS图像传感器则可以方便的将A/D转换和DSP（数字信号处理）等多个功能模块集成于传感器自身的单个芯片中。
2、应用前景：近年来的互联网和多媒体技术的快速发展促进了视频通信市场的形成、发展及至膨胀，而在固定或移动可视电话、会议电视、PDA（个人数字助理）、PC摄像机（有人称之为网眼)等视频应用中越来越多的使用了CMOS图像传感器，特别是采用CMOS图像传感器的百万像素级的数码相机也已经问世，其分辨率已达到或超过在闭路电视监控系统中使用的基于CCD图像传感器的摄像机。
因而有人预测，CMOS图像传感器将在未来3至5年内代替CCD图像传感器而成为图像传感器产品的市场主流。
二、数字电视机在电视监控系统中的应用现状。
答：在数字电视的拉动下，与数字电视相关的各种数字视频技术得到了迅速的发展，相应的技术标准、各种算法和专用芯片、处理、记录个显示数字图像信号的设备也相继制定和开发完成。
受广播电视数字化进程的影响，电视监控数字化的进程也已经在以下几个方面表现出来。
1、DSP的普遍应用。
各种视频设备普遍地采用了数字信号处理技术，如摄像机、图像拼接、分割、分时记录和视频探测等。
2、可视电话、电视会议得到了广泛的应用，利用窄带介质、采用低数据率传输动态图像的可视电话和电视会议是数字视频较为成功的实例。
CMOS图像传感器的应用与发展姓名：班级：学号：摘要：首先介绍了CMOS传感器的发展历程，然后对CMOS传感器的基本原理进行介绍，分析了CMOS传感器技术优于CCD传感器技术的特点，主要有制造简单、节省电影、价格便宜和小体积等。
介绍了CMOS传感器的应用及研发。
最后说明了CMOS传感器超越CCD传感器的美好发展前景，并说明了CMOS传感器现存的一些问题。
关键词：图像传感器；应用；趋势1、引言20世纪70年代，CCD图像传感器和CMOS图像传感器同时起步。
CCD图像传感器由于灵敏度高、噪声低，逐步成为图像传感器的主流。
但由于工艺上的原因，敏感元件和信号处理电路不能集成在同一芯片上，造成由CCD图像传感器组装的摄像机体积大、功耗大。
CMOS图像传感器以其体积小、功耗低在图像传感器市场上独树一帜。
但最初市场上的CMOS图像传感器，一直没有摆脱光照灵敏度低和图像分辨率低的缺点，图像质量还无法与CCD图像传感器相比。
如果把CMOS 图像传感器的光照灵敏度再提高5倍～10倍，把噪声进一步降低，CMOS图像传感器的图像质量就可以达到或略微超过CCD图像传感器的水平，同时能保持体积小、重量轻、功耗低、集成度高、价位低等优点，如此，CMOS图像传感器取代CCD图像传感器就会成为事实。
由于CMOS图像传感器的应用，新一代图像系统的开发研制得到了极大的发展，并且随着经济规模的形成，其生产成本也得到降低。
现在，CMOS图像传感器的画面质量也能与CCD图像传感器相媲美，这主要归功于图像传感器芯片设计的改进，以及亚微米和深亚微米级设计增加了像素内部的新功能。
实际上，更确切地说，CMOS图像传感器应当是一个图像系统。
一个典型的CMOS图像传感器通常包含：一个图像传感器核心（是将离散信号电平多路传输到一个单一的输出，这与CCD图像传感器很相似），所有的时序逻辑、单一时钟及芯片内的可编程功能，比如增益调节、积分时间、窗口和模数转换器。
事实上，当一位设计者购买了CMOS图像传感器后，他得到的是一个包括图像阵列逻辑寄存器、存储器、定时脉冲发生器和转换器在内的全部系统。
与传统的CCD图像系统相比，把整个图像系统集成在一块芯片上不仅降低了功耗，而且具有重量较轻，占用空间减少以及总体价格更低的优点。
2、基本原理从某一方面来说，CMOS图像传感器在每个像素位置内都有一个放大器，这就使其能在很低的带宽情况下把离散的电荷信号包转换成电压输出，而且也仅需要在帧速率下进行重置。
CMOS图像传感器的优点之一就是它具有低的带宽，并增加了信噪比。
由于制造工艺的限制，早先的CMOS图像传感器无法将放大器放在像素位置以内。
这种被称为PPS的技术，噪声性能很不理想，而且还引来对CMOS图像传感器的种种干扰。
然而今天，随着制作工艺的提高，使在像素内部增加复杂功能的想法成为可能。
现在，在像素位置以内已经能增加诸如电子开关、互阻抗放大器和用来降低固定图形噪声的相关双采样保持电路以及消除噪声等多种附加功能。
实际上，在Conexant公司（前Rockwell半导体公司）的一台先进的CMOS摄像机所用的CMOS图传感器上，每一个像素中都设计并使用了6个晶体管，测试到的读出噪声只有1均方根电子。
不过，随着像素内电路数量的不断增加，留给感光二极管的空间逐渐减少，为了避免这个比例（又称占空因数或填充系数）的下降，一般都使用微透镜，这是因为每个像素位置上的微小透镜都能改变入射光线的方向，使得本来会落到连接点或晶体管上的光线重回到对光敏感的二极管区域。
因为电荷被限制在像素以内，所以CMOS图像传感器的另一个固有的优点就是它的防光晕特性。
在像素位置内产生的电压先是被切换到一个纵列的缓冲区内，然后再被传输到输出放大器中，因此不会发生传输过程中的电荷损耗以及随后产生的光晕现象。
它的不利因素是每个像素中放大器的阈值电压都有细小的差别，这种不均匀性就会引起固定图像噪声。
然而，随着CMOS图像传感器的结构设计和制造工艺的不断改进，这种效应已经得到显著弱化。
这种多功能的集成化，使得许多以前无法应用图像技术的地方现在也变得可行了，如孩子的玩具，更加分散的保安摄像机、嵌入在显示器和膝上型计算机显示器中的摄像机、带相机的移动电路、指纹识别系统、甚至于医学图像上所使用的一次性照相机等，这些都已在某些设计者的考虑之中。
3、应用3、1 微型摄像机在很多应用场合 ,隐蔽摄像机必须大大缩小摄像机的体积 ,采用 CMOS图像传感器可方便地做到这一点。
目前国内市场上销售的DV - 5016 型微型黑白摄像机(16 mm×16 mm×12 mm) ,其功耗只有50 mW ,配以高效可充电电池 ,即使全天候工作 ,也不会电路过热和图像质量变差。
近来推出中分辨率的CMOS黑白微型摄像机 ,其灵敏度可达0. 1 lx ,图像清晰度可等同于 CCD摄像机的。
目前可视门铃或可视电话都是 CCD 非隐蔽式的。
随着治安要求不断提高 ,为确保门外或室内外的摄像系统不被识破而遭到破坏 ,在室内外安装隐蔽式摄像系统将成为家用消费系统的一种趋势。
对于CMOS微型摄像机 ,只要配有管状镜头 ,就能达到隐蔽而难被破坏的目的。
微型 CMOS摄像机的各种配置已在汽车尾视、内视—Tax 司机的监视系统、塔吊起重、汽车防盗、电梯监控、超市防盗、银行监控、焦点采访、监狱、辑私等许多领域中得到应用。
由于其安装简便、使用方便、自动启动、自动录像、费用低 ,使其应用也越来越广泛。
3、2 CMOS数字摄像机美国 Omni Vison 公司最近推出的由 OV7610型 CMOS彩色数字图像芯片和OV511 型高级摄像机以及 USB 接口芯片所组成的 USB 摄像机 ,其分辨率高达640 ×480 ,适用于通过通用串行总线传输的视频系统。
OV511 型高级摄像机的推出 ,可使得 PC 机能以更加实时的方法获取大量视频信息 ,其压缩芯片的压缩比可以达到 7 :1 ,从而保证了图像传感器到PC机的快速图像传输。
对于CIF图像格式 ,OV511型可支持高达 30 帧/秒的传输速率 ,减少了低带宽应用中通常会出现的图像跳动现象。
OV511 型作为高性能的USB 接口的控制器 ,它具有足够的灵活性 ,适合包括视频会议、视频电子邮件、计算机多媒体和保安监控等场合应用。
当它和 OV7610 型 CMOS 彩色数字图像传感器结合起来 ,可作成适用于所有 PC 机视频输入应用的完美的低价位、高质量的 USB 摄像机。
3、3 数码相机人们使用胶卷照相机已经上百年了 ,20 世纪 80年代以来 ,人们利用高新技术 ,发展了不用胶卷的CCD数码相机 ,使传统的胶卷照相机产生了根本的变化。
电可写可控的廉价快闪( Flash) ROM 的出现 ,以及低功耗、低价位的 CMOS 摄像头的问世 ,为数码相机打开了新的局面 ,如图 3 所示。
从图 3 可以看出 ,数码相机的内部装置已经和传统照相机完全不同了 ,彩色 CMOS 摄像头在电子快门的控制下 ,摄取一幅照片存在 DRAM 中 ,然后再转至快闪ROM中存放起来。
根据快闪 ROM 的容量和图像数据的压缩水平 ,可以决定能照片的张数。
如果将ROM换成 PCMCIA卡 ,就可以通过换卡 ,扩大数码相机的容量 ,这就像更换胶卷一样 ,将数码相机的数字图像信息转存至 PC 机的硬盘中存贮 ,这就大大方便了照片的存贮、检索、处理、编辑和传送。
3、4 手表式摄像机英国布里斯托尔惠普研究实验室的一个研究小组研制出新型手表式摄像机。
这种摄像机利用单个芯片来实现摄像机所需的大部分功能 ,能置于手表中来处理和显示所拍摄的静止或运动图像。
这种芯片同时获取和处理图像 ,还可与手表或移动电话等共享电源。
利用特殊的端口 ,新型摄像机还可与现有摄像机或电视相连。
据英国布里斯托尔惠普研究室的研究人员介绍 ,将来通过增加红外线或无线电通信端口 ,手表式摄像机还有可能直接从个人电脑或电视机中下载图像。
3、5 影像掌上电话日本东京陶瓷公司研制出全球第一台蜂窝式彩色影像掌上电话系统( PHS) 。
这款新型电话配备英寸(1 英寸等于 2. 54 厘米)薄膜晶体管液晶显示屏幕( TFT LCD) 和 11 万像素的 CMOS 图像传感器 ,每秒可传送或接收两个画面及声音。
该电话零售价低于 4 万日元(约 325 美元) 。
3、6 相机电话CMOS传感器被认为是相机电话的理想解决方案，不过CCD传感器在Sanyo 的大力推广下，采用frame transmission的方式来降低其功耗，反而成为目前日本相机电话的主流选择。
展望2003年，随着Sanyo推出VGA低功耗CCD传感器，相机电话仍会以CCD传感器为大宗，CMOS传感器则以外挂式的相机模块作为其主要应用；不过，2004年以后，当相机电话用CMOS传感器迈入130万象素时代时，CCD传感器能否迎头赶上还是未知数；Sanyo的数据显示，目前该公司也没有把握将百万象素以上的CCD传感器的功耗降至手机可接受的80~100mW，因此，相机电话未来是否仍有CCD发展的空间，目前仍难以下定论。
目前看来，许多CMOS传感器商家计划在2003年2季度之前推出百万象素级、1/4英寸的相机电话用传感器，届时CIF等级的产品更可望缩小至1/14英寸，从而大幅降低成本。
在越来越多的手机商家将相机模块导入低端手机后，CMOS传感器将有望超越CCD传感器成为市场上的主流产品。
3、7 其他应用和市场CMOS图像传感器是一种多功能传感器 ,由于它兼具 CCD 图像传感器的性能 ,因此可进入 CCD的应用领域 ,但它又有自己独特的优点 ,所以为自已开拓了许多新的应用领域。
目前主要应用是保安监控系统和 PC摄像机。
除了上述主要应用之外 ,CMOS图像传感器还可应用于数字静态摄像机和医用小型摄像机等。
例如 ,心脏外科医生可以在患者胸部安装一个小“硅眼” ,以便在手术后监视手术效果 ,CCD 就很难实现这种应用。
在CMOS 图像传感器中 ,由于集成了多种功能 ,使得以往许多无法运用图像技术的地方 ,能够广泛地应用图像技术。
例如带照相机的移动电话、指纹识别系统、嵌入在显示器和膝上型电脑显示器中的摄像机、一次性照相机等。
4、分析虽然现在CMOS传感器应用形式优于CCD传感器，但这并不表示CMOS传感器将肯定取代CCD传感器。
CMOS传感器仍有以下问题需要解决：1、成本问题：商家所规划的技术蓝图显示，计划于2003上半年推出330万象素的CMOS传感器芯片尺寸为1/2英寸左右，但与目前市面上可见的1/2英寸CCD传感器相比，其最高分辨率可达500万象素以上；再者，目前330万象素的CCD传感器的尺寸已可缩小到1/2.7英寸左右，理论上要推出1/3.2英寸的330万象素CCD也不是一件难事；因此，这些高端的CMOS传感器在量产初期仍难以在成本上与CCD传感器竞争。
