外墙外保温干挂系统典型构造的热桥分析

夹心保温外墙板热桥节点处理分析发布时间：2022-03-24T06:40:50.914Z 来源：《新型城镇化》2022年4期作者：陈宁☆周亚平范景辉[导读] 而对于低能耗装配式建筑的研究较为缺乏。

本文主要分析低能耗装配式建筑中夹心外墙板冷热桥的节点处理。

江苏硕佰建筑科技有限公司摘要：随着装配式建筑的快速发展以及“碳达峰、碳中和”目标的提出，低能耗建筑采用装配式的方式进行建造势在必行，但是仍存在部分问题亟待解决。

本文主要针对低能耗建筑中采用预制夹心保温外墙板的热桥节点处理做深入探讨，在外墙板拼接处设置内保温，对设置不同宽度、厚度的内保温材料进行模拟分析，给出经济性最优下的保温材料宽度及厚度，为今后预制夹心保温外墙板拼接热桥节点设计提供依据。

关键词：低能耗预制夹心保温外墙板拼接热桥节点内保温0 引言装配式建筑在我国起步较晚，随着节能减排战略的实施与建造方式的转型升级，装配式建筑进入快速发展阶段，从住建部到地方上关于建筑产业现代化的政策相继出台。

而双碳目标的提出，低能耗建筑将迎来发展春天，因此装配式建造方式与低能耗建筑高品质相结合，成为未来建筑的发展趋势，而对于低能耗装配式建筑的研究较为缺乏。

本文主要分析低能耗装配式建筑中夹心外墙板冷热桥的节点处理。

1 夹心保温外墙板热桥分析1.1 夹心保温外墙板类型预制夹心保温外墙板的保温材料一般采用XPS板或EPS板，导热系数低，相同厚度时具有更优的保温性能，同时保温材料处于墙板的内部，提高其耐久性的同时也避免出现外保温系统中保温材料脱落现象，低能耗建筑采用此种方式较为适宜。

常规预制夹心外墙板的构造方式主要有2种。

方式一：保温板延伸至内外叶墙的拼缝处，内外叶墙体主要通过拉结件进行固定，此方法在热量传导方面，仅考虑拼缝处及拉结件产生的热量损失，因此在节能方面较为有利。

针对此方式下的冷热桥问题，国内学者进行了相关研究，如提出可将夹心保温墙体端部设置为内凹形，在其中填充30mm岩棉作为内保温，若内凹设岩棉宽度延伸至于夹心保温层交叠100mm处，保温效果更好。

建筑外墙保温系统热效应分析研究近年来，随着人们对节能环保的日益重视，建筑外墙保温系统的应用也越来越广泛。

这种系统通过在建筑外墙上加装保温材料，提高建筑的保温性能，从而实现节能减排的目标。

然而，建筑外墙保温系统的安装是否会对建筑的热效应产生影响，一直是一个备受关注的问题。

建筑外墙保温系统的主要作用是减少建筑外墙的散热，改善建筑的保温性能。

一般而言，保温材料的导热系数较低，能够有效地减少外界热量的传递。

此外，建筑外墙保温系统还能够降低室内室外温差对建筑热扩散的影响，减少热储存和传导。

为了研究建筑外墙保温系统对建筑热效应的影响，我们进行了一系列的实验。

在实验中，我们选择了具有不同保温系统的建筑进行热效应的对比研究。

我们通过在建筑内外墙表面布置温度传感器，实时监测墙体的温度变化。

同时，我们还记录了建筑内外环境的温度和湿度等参数。

通过对实验数据的分析，我们得出了以下结论：首先，建筑外墙保温系统能够有效地提高建筑的保温性能。

实验结果显示，具有保温系统的建筑在相同环境条件下，内外墙的温差明显减小。

这表明保温系统能够减少外界热量的传递，提高建筑内部的热舒适度。

其次，建筑外墙保温系统还能够缓解建筑内外环境的温度变化。

在实验中，我们发现具有保温系统的建筑内墙的温度波动较小，而外墙的温度变化也相对平缓。

这表明保温系统能够减缓室内外温差对建筑热扩散的影响，提高室内环境的稳定性。

然而，我们也发现了一些问题。

一些保温材料的导热系数较高，其保温效果不如预期。

此外，一些保温系统在长时间使用后可能会出现老化和损坏，进而影响建筑的热效应。

因此，我们建议在选择保温材料和系统时要谨慎，确保其质量和性能符合要求。

总的来说，建筑外墙保温系统是一种有效的节能减排措施。

通过减少建筑外墙的散热，提高建筑的保温性能，保温系统能够改善建筑的热效应。

然而，在选择和使用保温材料和系统时，我们需要注意材料的导热系数和系统的耐久性，以确保其效果和使用寿命。

墙体自保温系统热桥部位内保温基本构造墙体自保温系统是目前比较常用的建筑保温方法之一，不过在实际应用中，由于施工的不同等因素，往往会出现热桥现象影响保温效果。

因此，在系统热桥部位内增加保温是非常必要的。

本文将对墙体自保温系统热桥部位内保温基本构造进行详细阐述。

第一步：了解墙体自保温系统墙体自保温系统是由外墙保温材料、基层抹面砂浆、外墙涂料、保温板、柱帽钢网、锚具、砌体等部分组成的一种外保温墙体结构。

其优势在于能够有效地降低墙体传热系数，达到节能的目的，并且还具有保护墙面、防水、防火等多种功能。

第二步：理解热桥现象热桥是指在建筑结构中，由于某些设计、施工等因素导致墙体内部某些部分的传热系数明显增大，因此形成的一个或多个传热系数远高于周围区域的区域。

这种现象会引起局部温度较高或较低，增加能耗以及室内舒适度下降等问题。

第三步：热桥部位内保温的基本构造1、增加防潮层在保温板的内侧增加一层防潮层，防止局部水汽聚集，导致保温层湿度过高。

其主要材料为聚乙烯薄膜等防水材料。

2、增加保温层厚度在热桥部位内将保温层加厚，进一步提高其保温性能。

常用的保温材料为EPS板、XPS板、PU板等。

3、减少热桥部位的面积在设计施工时，可以通过减少热桥部位面积来有效降低其影响。

比如采用夹在两块隔墙之间的保温板等。

4、增加保温层的连续性保温层越连续，热桥的影响就越小。

在施工时，要注意避免保温板的错开、拼缝等问题。

综上所述，墙体自保温系统热桥部位内保温的基本构造主要包括增加防潮层、增加保温层厚度、减少热桥部位的面积和增加保温层的连续性。

在实际工程中，应根据具体情况选择适当的保温材料和保温构造，尽可能避免或减小热桥现象的发生。

夏热冬冷地区外墙热桥部位的隔断热桥和保温措施
夏热冬冷地区外墙热桥部位的隔断热桥和保温措施包括以下几个方面的措施：
1. 隔断热桥：针对外墙热桥部位，可以在设计和施工过程中采取一系列措施，以减少热桥的传导热量。

例如，合理设置结构连接、窗框连接等，确保相邻不同材料之间的热传导能力较小；选择低导热系数的材料作为隔断；
2. 外墙保温层：在外墙表面增加保温层，常用的保温材料有挤塑聚苯乙烯（XPS）、聚氨酯泡沫板等，能有效隔断外墙与室内外温差，减少传热损失；
3. 空气隔离层：在外墙内部形成一层空气隔离层，以减少室外和室内空气的直接传导，常见的方式是利用空气层或者防潮层等；
4. 热桥细节处理：外墙热桥部位还可以在设计和施工时进行一些细节处理，如增加断热层、采用隔热型施工接口等，以减少热桥对整体保温效果的影响。

以上措施都能有效降低外墙热桥部位的传导热量和热损失，提高建筑的保温性能。

具体的设计和施工方案还需根据实际情况进行评估和确定。

浅谈高层住宅建筑外保温工程施工中热桥问题的处理摘要：建筑行业作为国民经济的支柱产业，是近年来消费和投资的热点。

如何在激烈的市场经济中求生存、求发展，一直以来是房地产开发时所摆在企业面前的重要问题。

开发成本控制成为房地产企业工作的重心，对房地产的发展乃至对我国国民经济的发展有着重要的意义，那么对于高层住宅建筑外保温工程施工中的热桥问题又是施工单位乃至一个企业的重要问题，如何妥善的处理热桥问题，也是高层住宅建筑的一项重要工程。

关键词：高层住宅建筑保温工程工程施工热桥一、引言。

在我国一些地区，建筑外墙节能构造仍然属于新技术。

在经济效益驱动下，常见节能构造草率、粗糙、不负责任的现象。

再有施工单位对节能构造的理解差异，材料管理、技术管理、质量管理的良莠不齐，使设计构造和施工构造又有了变化，最终完成的外保温工程便出现了许多本不该出现的构造缺陷。

如：保温构造自重大，施工安装不方便，开裂、渗漏、脱落、伤人，保温效果不均匀、不稳定，虽然保温材料自身的技术指标好，但建筑物的整体保温效果却不好等等。

二、对热桥的认识。

1、含义及其常见的热桥。

热桥以往又称冷桥，现统一定名为热桥。

热桥是指处在外墙和屋面等围护结构中的钢筋混凝土或金属梁、柱、肋等部位。

因这些部位传热能力强，热流较密集，内表面温度较低，故称为热桥。

常见的热桥有处在外墙周边的钢筋混凝土抗震柱、圈梁、门窗过梁，钢筋混凝土或钢框架梁、柱，钢筋混凝土或金属屋面板中的边肋或小肋，以及金属玻璃窗幕墙中和金属窗中的金属框和框料等。

2、热桥的形成原因。

所谓热桥效应，即热传导的物理效应，由于楼层和墙角处有混凝土圈梁和构造柱，而混凝土材料比起砌墙材料有较好的热传导性(混凝土材料的导热性是普通砖块导热性的2至4倍)，同时由于室内通风不畅，秋末冬初室内外温差较大，冷热空气频繁接触，墙体保温层导热不均匀，产生热桥效应，造成房屋内墙结露、发霉甚至滴水。

总之，热桥效应是由于没有处理好热传导（保温）而引起的。

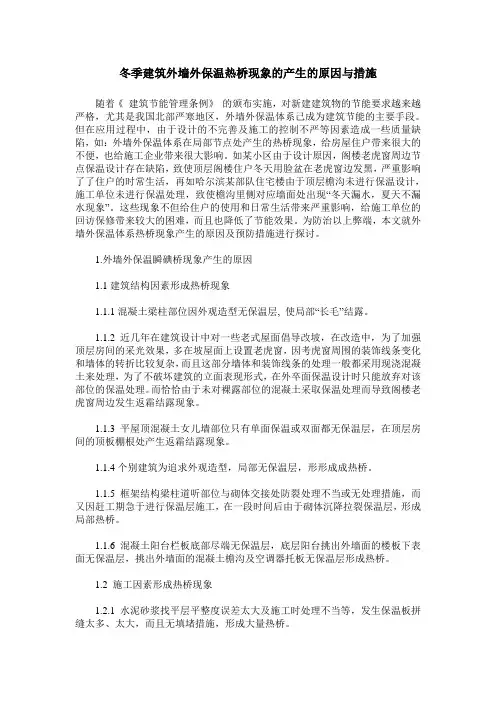

冬季建筑外墙外保温热桥现象的产生的原因与措施随着《建筑节能管理条例》的颁布实施，对新建建筑物的节能要求越来越严格，尤其是我国北部严寒地区，外墙外保温体系己成为建筑节能的主要手段。

但在应用过程中，由于设计的不完善及施工的控制不严等因素造成一些质量缺陷，如：外墙外保温体系在局部节点处产生的热桥现象，给房屋住户带来很大的不便，也给施工企业带来很大影响。

如某小区由于设计原因，阁楼老虎窗周边节点保温设计存在缺陷，致使顶层阁楼住户冬天用脸盆在老虎窗边发黑，严重影响了了住户的时常生活，再如哈尔滨某部队住宅楼由于顶层檐沟未进行保温设计，施工单位未进行保温处理，致使檐沟里侧对应墙面处出现“冬天漏水，夏天不漏水现象”。

这些现象不但给住户的使用和日常生活带来严重影响，给施工单位的回访保修带来较大的困难，而且也降低了节能效果。

为防治以上弊端，本文就外墙外保温体系热桥现象产生的原因及预防措施进行探讨。

1.外墙外保温瞬碘桥现象产生的原因1.1建筑结构因素形成热桥现象1.1.1混凝土梁柱部位因外观造型无保温层, 使局部“长毛”结露。

1.1.2近几年在建筑设计中对一些老式屋面倡导改坡，在改造中，为了加强顶层房间的采光效果，多在坡屋面上设置老虎窗，因考虎窗周围的装饰线条变化和墙体的转折比较复杂，而且这部分墙体和装饰线条的处理一般都采用现浇混凝土来处理，为了不破坏建筑的立面表现形式，在外卒面保温设计时只能放弃对该部位的保温处理。

而恰恰由于未对裸露部位的混凝土采取保温处理而导致阁楼老虎窗周边发生返霜结露现象。

1.1.3平屋顶混凝土女儿墙部位只有单面保温或双面都无保温层，在顶层房间的顶板棚根处产生返霜结露现象。

1.1.4个别建筑为追求外观造型，局部无保温层，形形成成热桥。

1.1.5框架结构梁柱道听部位与砌体交接处防裂处理不当或无处理措施，而又因赶工期急于进行保温层施工，在一段时间后由于砌体沉降拉裂保温层，形成局部热桥。

1.1.6混凝土阳台栏板底部尽端无保温层，底层阳台挑出外墙面的楼板下表面无保温层，挑出外墙面的混凝土檐沟及空调器托板无保温层形成热桥。

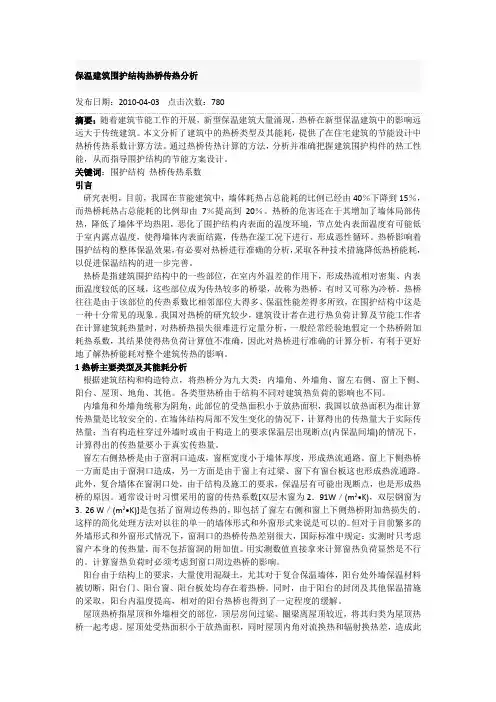

保温建筑围护结构热桥传热分析发布日期：2010-04-03 点击次数：780摘要：随着建筑节能工作的开展，新型保温建筑大量涌现，热桥在新型保温建筑中的影响远远大于传统建筑。

本文分析了建筑中的热桥类型及其能耗，提供了在住宅建筑的节能设计中热桥传热系数计算方法。

通过热桥传热计算的方法，分析并准确把握建筑围护构件的热工性能，从而指导围护结构的节能方案设计。

关键词：围护结构热桥传热系数引言研究表明，目前，我国在节能建筑中，墙体耗热占总能耗的比例已经由40％下降到15％，而热桥耗热占总能耗的比例却由7％提高到20％。

热桥的危害还在于其增加了墙体局部传热，降低了墙体平均热阻，恶化了围护结构内表面的温度环境，节点处内表面温度有可能低于室内露点温度，使得墙体内表面结露，传热在湿工况下进行，形成恶性循环。

热桥影响着围护结构的整体保温效果，有必要对热桥进行准确的分析，采取各种技术措施降低热桥能耗，以促进保温结构的进一步完善。

热桥是指建筑围护结构中的一些部位，在室内外温差的作用下，形成热流相对密集、内表面温度较低的区域，这些部位成为传热较多的桥梁，故称为热桥，有时又可称为冷桥。

热桥往往是由于该部位的传热系数比相邻部位大得多、保温性能差得多所致，在围护结构中这是一种十分常见的现象。

我国对热桥的研究较少，建筑设计者在进行热负荷计算及节能工作者在计算建筑耗热量时，对热桥热损失很难进行定量分析，一般经常经验地假定一个热桥附加耗热系数，其结果使得热负荷计算值不准确，因此对热桥进行准确的计算分析，有利于更好地了解热桥能耗对整个建筑传热的影响。

1热桥主要类型及其能耗分析根据建筑结构和构造特点，将热桥分为九大类：内墙角、外墙角、窗左右侧、窗上下侧、阳台、屋顶、地角、其他。

各类型热桥由于结构不同对建筑热负荷的影响也不同。

内墙角和外墙角统称为阴角，此部位的受热面积小于放热面积，我国以放热面积为准计算传热量是比较安全的。

在墙体结构局部不发生变化的情况下，计算得出的传热量大于实际传热量；当有构造柱穿过外墙时或由于构造上的要求保温层出现断点(内保温间墙)的情况下，计算得出的传热量要小于真实传热量。

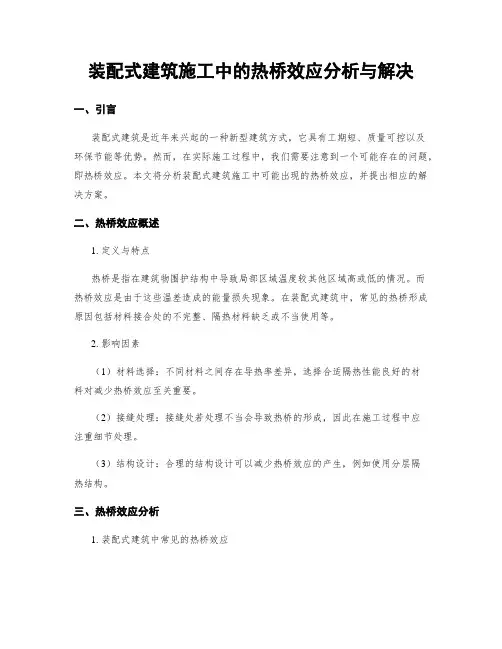

装配式建筑施工中的热桥效应分析与解决一、引言装配式建筑是近年来兴起的一种新型建筑方式，它具有工期短、质量可控以及环保节能等优势。

然而，在实际施工过程中，我们需要注意到一个可能存在的问题，即热桥效应。

本文将分析装配式建筑施工中可能出现的热桥效应，并提出相应的解决方案。

二、热桥效应概述1. 定义与特点热桥是指在建筑物围护结构中导致局部区域温度较其他区域高或低的情况。

而热桥效应是由于这些温差造成的能量损失现象。

在装配式建筑中，常见的热桥形成原因包括材料接合处的不完整、隔热材料缺乏或不当使用等。

2. 影响因素（1）材料选择：不同材料之间存在导热率差异，选择合适隔热性能良好的材料对减少热桥效应至关重要。

（2）接缝处理：接缝处若处理不当会导致热桥的形成，因此在施工过程中应注重细节处理。

（3）结构设计：合理的结构设计可以减少热桥效应的产生，例如使用分层隔热结构。

三、热桥效应分析1. 装配式建筑中常见的热桥效应（1）窗框与墙体的接触面：由于窗框与墙体之间有潜在的隔热材料断裂或缺失，容易导致能量损失。

（2）板材拼接处：在装配式建筑中使用板材时，板与板之间的连接处通常采用螺钉、胶水等方式，若处理不当会形成热桥。

（3）楼层与外墙连接处：在装配式建筑中，楼层与外墙之间存在潜在的隔热断裂问题。

2. 热传导模型分析对于施工现场具体情况进行数值模拟分析，以确定可能出现热桥效应并评估其影响程度。

通过模型计算得出温度分布图，并根据结果考虑针对性解决方案。

四、解决方案1. 施工阶段（1）材料选择：选择导热性能低的材料，如隔热板、隔热胶等，以减少热桥效应的发生。

（2）接缝处理：合理使用密封材料和填缝剂，确保拼接处完整密封，从而减少热量的传递。

（3）加强监测：在施工阶段对关键部位进行温度和湿度监测，及时发现问题并进行修复。

2. 使用阶段（1）隔热层优化：通过增加隔热层厚度或使用新型隔热材料等方法，提高整体建筑耐寒性能。

（2）外墙维护：定期检查外墙是否存在裂缝、脱落等问题，及时修补防止冷空气进入室内而造成能源浪费。

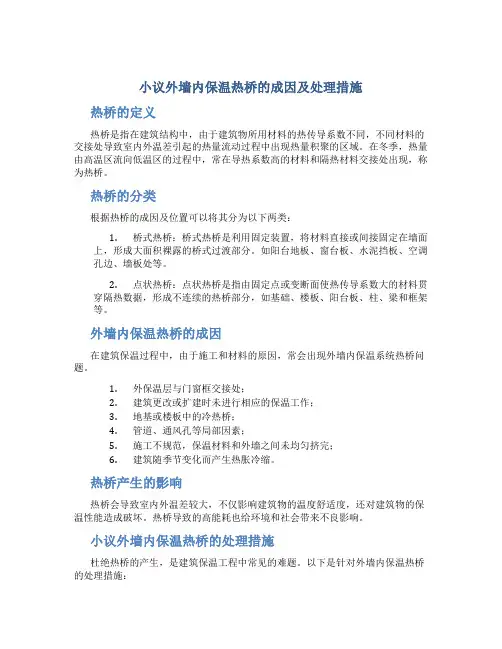

小议外墙内保温热桥的成因及处理措施热桥的定义热桥是指在建筑结构中，由于建筑物所用材料的热传导系数不同，不同材料的交接处导致室内外温差引起的热量流动过程中出现热量积聚的区域。

在冬季，热量由高温区流向低温区的过程中，常在导热系数高的材料和隔热材料交接处出现，称为热桥。

热桥的分类根据热桥的成因及位置可以将其分为以下两类：1.桥式热桥：桥式热桥是利用固定装置，将材料直接或间接固定在墙面上，形成大面积裸露的桥式过渡部分。

如阳台地板、窗台板、水泥挡板、空调孔边、墙板处等。

2.点状热桥：点状热桥是指由固定点或变断面使热传导系数大的材料贯穿隔热数据，形成不连续的热桥部分，如基础、楼板、阳台板、柱、梁和框架等。

外墙内保温热桥的成因在建筑保温过程中，由于施工和材料的原因，常会出现外墙内保温系统热桥问题。

1.外保温层与门窗框交接处；2.建筑更改或扩建时未进行相应的保温工作；3.地基或楼板中的冷热桥；4.管道、通风孔等局部因素；5.施工不规范，保温材料和外墙之间未均匀挤完；6.建筑随季节变化而产生热胀冷缩。

热桥产生的影响热桥会导致室内外温差较大，不仅影响建筑物的温度舒适度，还对建筑物的保温性能造成破坏。

热桥导致的高能耗也给环境和社会带来不良影响。

小议外墙内保温热桥的处理措施杜绝热桥的产生，是建筑保温工程中常见的难题。

以下是针对外墙内保温热桥的处理措施：选择正确的保温材料选择具有良好保温性能、导热系数低、质量稳定的保温材料。

处理门窗、管道、通风口合理设计、选用隔热性能良好的材料，减少热桥。

采用桥难法在热桥部位周围采用桥难被的方式，自下而上穿透和切断难点，将难点的传热无法贯通，从而达到隔热和防止热桥的目的。

加强施工管理加强施工管理，保障施工质量是避免热桥产生的重要手段。

对各个施工环节进行监督和检测，确保施工质量达到要求。

建筑热桥问题的解决需要从设计、施工、使用全方面入手，而对于现有的建筑，处理热桥问题需要耗费较高的人力和物力成本，因此在工程建设过程中避免热桥的产生是最佳的处理方法。

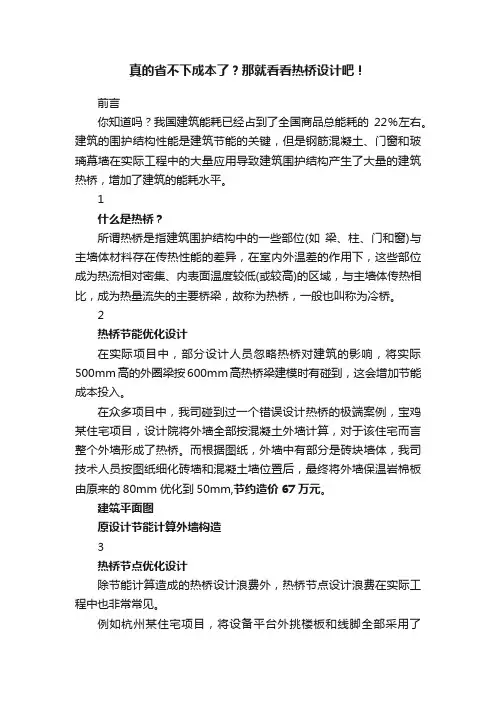

真的省不下成本了？那就看看热桥设计吧！前言你知道吗？我国建筑能耗已经占到了全国商品总能耗的22％左右。

建筑的围护结构性能是建筑节能的关键，但是钢筋混凝土、门窗和玻璃幕墙在实际工程中的大量应用导致建筑围护结构产生了大量的建筑热桥，增加了建筑的能耗水平。

1什么是热桥？所谓热桥是指建筑围护结构中的一些部位(如梁、柱、门和窗)与主墙体材料存在传热性能的差异，在室内外温差的作用下，这些部位成为热流相对密集、内表面温度较低(或较高)的区域，与主墙体传热相比，成为热量流失的主要桥梁，故称为热桥，一般也叫称为冷桥。

2热桥节能优化设计在实际项目中，部分设计人员忽略热桥对建筑的影响，将实际500mm高的外圈梁按600mm高热桥梁建模时有碰到，这会增加节能成本投入。

在众多项目中，我司碰到过一个错误设计热桥的极端案例，宝鸡某住宅项目，设计院将外墙全部按混凝土外墙计算，对于该住宅而言整个外墙形成了热桥。

而根据图纸，外墙中有部分是砖块墙体，我司技术人员按图纸细化砖墙和混凝土墙位置后，最终将外墙保温岩棉板由原来的80mm优化到50mm,节约造价67万元。

建筑平面图原设计节能计算外墙构造3热桥节点优化设计除节能计算造成的热桥设计浪费外，热桥节点设计浪费在实际工程中也非常常见。

例如杭州某住宅项目，将设备平台外挑楼板和线脚全部采用了30mm厚保温砂浆，而根据浙江省外墙外保温构造详图，不保温阳台的外挑板是可以取消保温的，因此图示虚线部分的保温层均可取消，避免不必要的成本浪费。

该项目通过热桥节点构造优化节约造价34万元。

图集中的外保温构造详图原设计热桥节点设计4结论随着节能设计在全国范围内的普及，开发商们已经开始关注外墙、屋面、门窗等的节能设计，但热桥的节能设计还是一个被容易忽视的点。

在外墙、门窗的节能设计已经最优化的情况下，我们不妨再思考一下热桥设计是否还能做得更好。

冬季建筑外墙外保温热桥现象的产生的原因与措施随着《建筑节能管理条例》的颁布实施，对新建建筑物的节能要求越来越严格，尤其是我国北部严寒地区，外墙外保温体系己成为建筑节能的主要手段。

但在应用过程中，由于设计的不完善及施工的控制不严等因素造成一些质量缺陷，如：外墙外保温体系在局部节点处产生的热桥现象，给房屋住户带来很大的不便，也给施工企业带来很大影响。

如某小区由于设计原因，阁楼老虎窗周边节点保温设计存在缺陷，致使顶层阁楼住户冬天用脸盆在老虎窗边发黑，严重影响了了住户的时常生活，再如哈尔滨某部队住宅楼由于顶层檐沟未进行保温设计，施工单位未进行保温处理，致使檐沟里侧对应墙面处出现“冬天漏水，夏天不漏水现象”。

这些现象不但给住户的使用和日常生活带来严重影响，给施工单位的回访保修带来较大的困难，而且也降低了节能效果。

为防治以上弊端，本文就外墙外保温体系热桥现象产生的原因及预防措施进行探讨。

1.外墙外保温瞬碘桥现象产生的原因1.1建筑结构因素形成热桥现象1.1.1混凝土梁柱部位因外观造型无保温层, 使局部“长毛”结露。

1.1.2近几年在建筑设计中对一些老式屋面倡导改坡，在改造中，为了加强顶层房间的采光效果，多在坡屋面上设置老虎窗，因考虎窗周围的装饰线条变化和墙体的转折比较复杂，而且这部分墙体和装饰线条的处理一般都采用现浇混凝土来处理，为了不破坏建筑的立面表现形式，在外卒面保温设计时只能放弃对该部位的保温处理。

而恰恰由于未对裸露部位的混凝土采取保温处理而导致阁楼老虎窗周边发生返霜结露现象。

1.1.3平屋顶混凝土女儿墙部位只有单面保温或双面都无保温层，在顶层房间的顶板棚根处产生返霜结露现象。

1.1.4个别建筑为追求外观造型，局部无保温层，形形成成热桥。

1.1.5框架结构梁柱道听部位与砌体交接处防裂处理不当或无处理措施，而又因赶工期急于进行保温层施工，在一段时间后由于砌体沉降拉裂保温层，形成局部热桥。

1.1.6混凝土阳台栏板底部尽端无保温层，底层阳台挑出外墙面的楼板下表面无保温层，挑出外墙面的混凝土檐沟及空调器托板无保温层形成热桥。

装配式建筑的外墙保温性能分析随着人们对节能环保需求的不断提高，装配式建筑作为一种新兴的建筑方式，具有快速、高效、绿色等优势逐渐受到广泛关注。

然而，外墙作为建筑体系中与外界环境直接接触的部分，其保温性能对于建筑整体节能效果起着重要作用。

因此，对装配式建筑的外墙保温性能进行全面分析和评估显得尤为重要。

一、现状分析在进行外墙保温性能分析前，我们首先需要了解目前装配式建筑的外墙保温材料和结构形式。

目前常见的装配式建筑外墙保温材料主要包括挂板、岩棉板、聚苯乙烯泡沫板等。

这些材料相比传统砌体或钢结构外墙具有较好的隔热性能，有效减少了传导热量。

另外，在结构形式上，装配式建筑采用立面干挂工法将保温板固定在主体结构上，并采用密封处理与周边结构连接处以达到保温效果。

这种结构形式不仅大大提高了施工速度，还减少了热桥的发生。

综上所述，装配式建筑的外墙保温性能相对较好，在一定程度上可以满足建筑节能要求。

二、关键指标分析在评估装配式建筑外墙保温性能时，我们需要关注以下关键指标：1.导热系数：导热系数是衡量材料传导热量能力的重要参数，其值越小代表材料的隔热性能越好。

常见的岩棉板和聚苯乙烯泡沫板具有较低的导热系数，适合作为外墙保温材料使用。

2.吸水率：吸水率是衡量材料吸湿性能的指标。

高吸水率可能导致保温层失去隔热效果并降低抗冻融性能。

因此，在选择外墙保温材料时应注意其吸水率应控制在合理范围内。

3.抗冻融性能：建筑外墙由于受到气候变化和降雨等因素影响较大，需具备良好的抗冻融性能。

保温材料的抗冻融性能直接关系到外墙保温层的稳定性和寿命。

4.耐火性：考虑到建筑的安全因素，装配式建筑外墙保温材料应具备一定的耐火性能。

当火灾发生时，它可以减少燃烧速度并防止火势蔓延，确保建筑内部人员有足够时间进行疏散。

5.环保性能：装配式建筑作为一种绿色建筑形式，其外墙保温材料也应具备环保特点。

对于可回收再利用、无毒无害且不会释放有害气体的材料更应受到重视。

上海建筑围护结构热桥分析热桥是指建筑围护结构中热传导能力较高的部位，导致热量的不连续传递和聚集，在寒冷季节会导致冷桥效应，增加室内冷热负荷，影响室内热舒适性和节能效果。

本文将对上海建筑围护结构中常见的热桥进行分析。

一、上海建筑围护结构中的热桥类型1.混凝土梁柱交接处：上海建筑多采用混凝土结构，梁柱交接处由于混凝土的导热性较高，会形成热桥。

2.墙体开孔：如门窗洞口、插花洞口等，由于砖、玻璃等材料的导热系数较高，容易形成热桥。

3.装饰层：上海建筑采用大量的外墙装饰材料，如外墙保温板外贴砖、石材等，装饰层的热桥可以通过装饰层的导热系数较高来识别。

4.窗台石：窗台石由于其导热系数较高，容易形成热桥。

二、上海建筑围护结构热桥的影响1.室内热舒适性下降：热桥会导致室内空气温度不均匀，局部温度较低，增加室内冷热负荷，降低室内热舒适性。

2.增加能耗：热桥会导致建筑围护结构的热量流失增加，增加建筑的冷热负荷，使制冷、供暖设备的能耗增加。

3.给排水系统结露：热桥会导致建筑围护结构局部温度较低，使给排水系统中的水蒸汽凝结，导致结露问题。

三、热桥分析及改善措施1.热桥分析方法：通过热成像摄像机或温度数据记录仪等工具对建筑围护结构进行温度测量，识别出热桥部位。

2.热桥改善措施：(1)优化设计：在建筑设计中，应合理配置建筑围护结构，避免或减少热桥的发生。

(2)采用隔热材料：在热桥部位采用隔热材料，如聚苯板、聚氨酯等，减少热桥的传导。

(3)加装隔热层：对于已建成的建筑，可以在热桥部位加装隔热层，减少热桥的传导。

(4)优化窗台设计：窗台设计中考虑热桥问题，采用隔热材料覆盖窗台石，减少热桥效应。

(5)加强施工质量：施工过程中加强对热桥部位的检查，确保施工质量，减少热桥的发生。

四、上海建筑围护结构热桥防治的重要性上海气候典型的温暖湿润季风气候，冬季寒冷，夏季炎热，能源消耗大。

而热桥作为能量流失的通道，增加了建筑的能耗，降低了室内热舒适性。

钢结构住宅楼外墙围护结构热桥传热分析发表时间：2020-08-20T01:53:07.387Z 来源：《建筑细部》2020年第11期作者：曹猛苏艳芹[导读] 针对优化方案（改变外墙中钢龙骨间距、改变钢龙骨层的保温填充材料、钢龙骨腹板开孔）进行外墙节点处延厚度方向的传热分析，并对模拟结果进行比较分析，阐述优化方案对于削弱外墙中的热桥效应的影响。

山东科技大学土木工程与建筑学院山东青岛 266590摘要：本文介绍了以实测住宅的外墙热桥节点部位为研究对象建立模型，利用ANSYS有限元分析软件，针对优化方案（改变外墙中钢龙骨间距、改变钢龙骨层的保温填充材料、钢龙骨腹板开孔）进行外墙节点处延厚度方向的传热分析，并对模拟结果进行比较分析，阐述优化方案对于削弱外墙中的热桥效应的影响。

关键词：热桥，ANSYS，优化分析1引言热桥的定义为：依据国际标准的定义，建筑围护结构中，某处被另一种不同导热系数的材料完全或部分的穿透，导致该处热阻被明显改变，此部分即称为热桥。

2热桥传热理论通过设定如下假设条件，简化建立外墙的传热模型：①热桥部位为连续介质，且传热方向相同。

（各项同性）②外墙各层的材料的导热系数、比热容、密度等物理、热工参数不随温度发生变化。

③热荷载只存在于沿厚度方向的内外表面，且其换热系数固定，即模型边界条件不变。

根据热力学第一定律与傅里叶导热定律，其传热的数学方程如下：3ANSYS软件在外墙围护结构热桥传热方面介绍ANSYS软件能够根据能量守恒热平衡方程进行有限元分析，对每个节点进行温度有限元计算。

ANSYS热分析主要应用于热传导、对流及热辐射3种传热模式，其计算结果可采用直观、易懂的云图表达。

通过ANSYS有限元分析软件，模拟该建筑外墙围护结构中沿厚度方向的温度分布情况，从而对该外墙体系进行热桥传热研究。

根据外墙中的温度分布云图，可以判断热桥的影响区域、外墙保温性能的好坏，有无结露可能，以此为依据，对其热桥处的构造形式进行优化方案讨论，得出更有效的外墙保温形式。

外墙外保温的传热分析
由于外墙外保温的保温层是做在墙体的外侧，从而起到保温隔热的作用。

夏季，外保温层能减太阳辐射热的进入和室外高气温的综合影响,使外墙内表面温度和室内空气温度得以降低。

但同时，对于夏热地区且采用间歇式制冷的建筑，比如我国南方大部分地区，夏季室外的高温总会通过各种途径进入室内从而使室内温度升高而必须采用空调制冷;由于保温层在外侧因此在间歇式制冷的时候，内部的砖墙或混凝土等墙体会吸收室内的冷量并且通过连通的墙体而向四周扩散，比如向邻近的墙体或者是楼梯间等。

那么在给室内降温的同时也是给整个建筑在降温，会消耗大量的能量，且要达到内墙面和室内温度平衡的环境舒适度也需要较长的时间。

在冬季,如果是采用连续采暖，由于内部的实体墙热容量大,室内能蓄存较多的热量,使诸如太阳辐射或间歇采暖造成的室内温度变化减缓，室温较为稳定,生活较为舒适;也使太阳辐射得热、人体散热、家用电器及炊事散热等因素产生的自由热得到较好的利用,有利于节能，这在北方地区的持续供暖地区有很好的适用性。

但是如果是在冬季采用间歇式采暖的话(比如夏热冬冷地区)以及没有持续供暖地区，那么这种特点也有他的不利的一面。

如夏季的情况一样，冬季由于外保温层的存在，使墙体由于太阳辐射而接收到的热量有限这样墙体的内表面温度较低，
在采用间歇式采暖时，由于墙体的蓄热会吸收大量的热量且通过墙体而向其他部位流散要达到室内的热舒适度要消耗很多的能量且要经过较长的时间才能达到热平衡。

由于采暖的间歇性，那么在采暖的过程中会周而复始的重复这一过程而造成能量的损失。
