半导体激光器发光原理及工作原理引言概述：半导体激光器是一种利用半导体材料产生激光的器件。

它具有体积小、功耗低、效率高等优点，广泛应用于通信、医疗、工业等领域。

本文将详细介绍半导体激光器的发光原理及工作原理。

一、发光原理1.1 材料特性半导体激光器主要采用具有直接能隙的半导体材料，如GaAs、InP等。

这些材料具有较高的折射率和较小的能隙，能够实现电子和空穴的复合发光。

1.2 电子复合在半导体材料中，当电子从导带跃迁到价带时，会释放出能量，产生光子。

这种电子和空穴的复合过程是半导体激光器发光的基本原理。

1.3 量子阱结构为了提高发光效率，半导体激光器通常采用量子阱结构。

量子阱是由不同能带的材料层交替堆叠而成，能够限制电子和空穴在空间上的运动，从而增加复合发光的几率。

二、工作原理2.1 注入电流半导体激光器通过注入电流来激发电子和空穴的复合发光。

当外加正向偏压时，电子从N型区域注入到P型区域，与空穴复合产生光子。

2.2 泵浦机制半导体激光器的泵浦机制主要有电泵浦和光泵浦两种方式。

电泵浦是通过注入电流来激发发光，而光泵浦则是利用外界光源来激发发光。

2.3 光放大在半导体激光器中，光子在材料中的传播会受到吸收和散射的影响。

为了保持激光的强度，需要在激光器内部设置光放大区域，使光子得到增强。

三、半导体激光器的类型3.1 可见光激光器可见光激光器主要用于显示、照明等领域。

常见的可见光激光器有红光激光器、绿光激光器和蓝光激光器等。

3.2 红外激光器红外激光器主要用于通信、医疗和工业等领域。

常见的红外激光器有半导体激光二极管和半导体激光放大器等。

3.3 高功率激光器高功率激光器主要用于激光切割、激光焊接等工业应用。

它具有较高的输出功率和较高的光束质量。

四、半导体激光器的应用4.1 光通信半导体激光器在光通信中起着重要的作用，可以实现高速、远距离的数据传输。

4.2 医疗应用半导体激光器在医疗领域中用于激光手术、激光治疗等，具有精确控制和无创的特点。

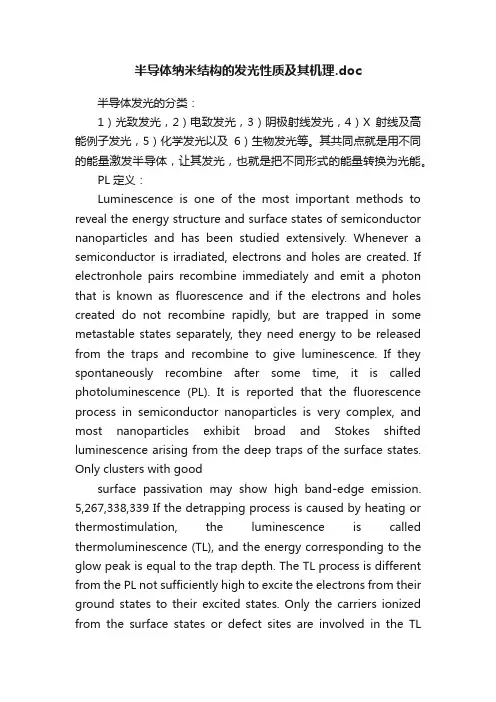

半导体纳米结构的发光性质及其机理.doc半导体发光的分类：1）光致发光，2）电致发光，3）阴极射线发光，4）X射线及高能例子发光，5）化学发光以及6）生物发光等。

其共同点就是用不同的能量激发半导体，让其发光，也就是把不同形式的能量转换为光能。

PL定义：Luminescence is one of the most important methods to reveal the energy structure and surface states of semiconductor nanoparticles and has been studied extensively. Whenever a semiconductor is irradiated, electrons and holes are created. If electronhole pairs recombine immediately and emit a photon that is known as fluorescence and if the electrons and holes created do not recombine rapidly, but are trapped in some metastable states separately, they need energy to be released from the traps and recombine to give luminescence. If they spontaneously recombine after some time, it is called photoluminescence (PL). It is reported that the fluorescence process in semiconductor nanoparticles is very complex, and most nanoparticles exhibit broad and Stokes shifted luminescence arising from the deep traps of the surface states. Only clusters with goodsurface passivation may show high band-edge emission. 5,267,338,339 If the detrapping process is caused by heating or thermostimulation, the luminescence is called thermoluminescence (TL), and the energy corresponding to the glow peak is equal to the trap depth. The TL process is different from the PL not sufficiently high to excite the electrons from their ground states to their excited states. Only the carriers ionized from the surface states or defect sites are involved in the TLprocess; that is, the thermoluminescence has arisen from the surface states. Thermoluminescence is a good way to detect the recombination emission caused by the thermal detrapping of carriers. It is well known that the UV emission peaks originate from the recombination of free excitons through an exciton-exciton collision process corresponding to near-band-edge (NBE) emission The room-temperature photoluminescence (PL) using a Nd: yttrium-aluminum-garnet laser with a wavelength of 325 nm and a 6 ns pulse width as the excitation source and a 3 nm spectrometer (Shimadzu Corp. RF-5301) with an intensified charge coupled device (ICCD) camera (Roper Scientific) as the detection stage可以先无辐射跃迁到缺陷中心，在下来也可以辐射跃迁到缺陷中心，在无辐射到价带主要，看缺陷中心的能级在哪里发光机制几种辐射复合跃迁发光类型:1.激子复合发光在纯净的ZnO薄膜材料中，电子和空穴能形成激子，激子的束缚能约为60 meV，激子的复合能发射出窄的谱线。

半导体发光原理
半导体发光原理是以半导体材料为活性物质，利用电子空穴的自由结合-释放过程，在半导体中央材料所承受的电子空穴共存状态下，发生放射发光。

它的发光原理是，电子与空穴结合后形成短暂的易衰减的量子状态，电子从这种状态释放后就会跃迁至更高能量水平的层中，而激活该层的电子就会被带回原键，这个过程可以释放出大量电子能带来的能量，从而发出蓝光和紫外线。

有铝镓硅(AlGaInP)、氮化镓铝硅(GaNAlInP)和氮化镓铝铟(GaNAlInIn)等等的半导体可以产生发光。

它们可以根据不同的组成元素、激发和泵浦源生成不同波长的光，发出红、橙、黄、绿、青、蓝多种不同颜色的光。

半导体激光器发光原理及工作原理一、半导体激光器的发光原理半导体激光器是一种利用半导体材料发光的装置，其发光原理基于半导体材料的能带结构和电子能级跃迁。

半导体材料通常由两种不同的材料组成，其中一种是电子亲和能较高的n型半导体，另一种是电子亲和能较低的p型半导体。

当这两种半导体材料接触时，形成一个p-n结。

在p-n结的两侧形成为了电势差，使得电子从n型半导体向p型半导体扩散，而空穴则从p型半导体向n型半导体扩散。

这种扩散过程会导致电子与空穴发生复合，释放出能量。

如果这个过程发生在半导体材料内部，就会产生发光效应。

具体来说，半导体激光器的发光原理可以分为以下几个步骤：1. 电子注入：通过外部电源，将电子注入到p-n结的p型半导体区域，形成富电子区。

同时，空穴也会从n型半导体区域注入到p-n结的n型半导体区域，形成富空穴区。

这种电子注入和空穴注入的过程被称为电子注入。

2. 电子与空穴的复合：由于p-n结中电子与空穴的扩散，电子和空穴会在p-n 结区域内相遇并发生复合。

在复合过程中，电子和空穴的能量被释放出来，产生光子。

3. 光子的放大：在p-n结区域中，有一种特殊的材料称为激活层，它具有较高的折射率。

当光子在激活层中传播时，会与激活层中的电子发生相互作用，激发更多的电子跃迁，从而放大光子的数量。

4. 反射和放大：半导体激光器内部有两个反射镜，一个是部份透明的输出镜，另一个是彻底反射的反射镜。

这两个反射镜可以将光子反射回激活层，形成光的反射和放大效应。

当光子在激活层中来回传播时，会不断受到激活层的激发，从而放大光子的能量。

5. 输出激光：当光子在激活层中得到足够的放大后，一部份光子会通过输出镜射出，形成激光束。

这个激光束可以用来进行各种应用，如光通信、激光切割、激光医疗等。

二、半导体激光器的工作原理半导体激光器的工作原理可以通过以下几个步骤来描述：1. 电子注入：通过外部电源，将电子注入到p-n结的p型半导体区域，形成富电子区。

半导体激光器发光原理及工作原理激光器是一种能够产生高强度、高单色性和高直线度的光束的装置，它在许多领域都有广泛的应用，包括通信、医疗、材料加工等。

半导体激光器是其中一种常见的激光器类型，本文将详细介绍半导体激光器的发光原理及工作原理。

一、半导体激光器的发光原理半导体激光器的发光原理基于半导体材料的特性。

半导体材料是一种介于导体和绝缘体之间的材料，它的导电性可通过控制材料的掺杂和结构来调节。

半导体激光器通常采用的材料是具有直接能隙的半导体材料，如氮化镓（GaN）、砷化镓（GaAs）等。

在半导体材料中，激子是一种激发态，由电子和空穴的复合形成。

当一个激子衰变时，它会释放出能量，这个能量以光子的形式发射出来，从而产生光。

半导体激光器的发光原理可以通过以下几个步骤来解释：1. 注入载流子：半导体激光器通过外部电流注入载流子（电子和空穴）到半导体材料中。

这些载流子在半导体材料中移动，形成电流。

2. 电子和空穴的复合：当电子和空穴遇到时，它们会发生复合，释放出能量。

这个能量以光子的形式发出，产生光。

3. 反射和放大：半导体激光器内部有一个光学腔，它由两个反射镜构成。

其中一个镜子是半透明的，允许一部分光子逃逸，形成激光输出。

另一个镜子是高反射镜，将光子反射回腔内，增强光子的能量。

4. 高度相干的光放大：反射和放大的过程不断重复，光子在腔内来回反射，并不断受到放大。

由于光子的相位保持一致，最终形成高度相干的光束，即激光。

二、半导体激光器的工作原理半导体激光器的工作原理可以通过以下几个方面来解释：1. pn结：半导体激光器是由pn结构组成的。

pn结是由n型半导体和p型半导体的结合形成的。

在pn结附近，会形成一个耗尽区，其中没有自由载流子存在。

2. 反向偏置：半导体激光器在工作时通常会进行反向偏置。

即在pn结上施加一个外部电压，使得p区的电势高于n区。

这样，当电流通过激光器时，载流子会从p区向n区移动。

3. 激发态：当载流子通过pn结时，它们会与pn结中的杂质或缺陷发生相互作用，从而激发出激子。

半导体激光器发光原理及工作原理半导体激光器是一种利用半导体材料产生激光的器件，广泛应用于通信、医疗、材料加工等领域。

本文将介绍半导体激光器的发光原理和工作原理。

一、半导体激光器的发光原理1.1 激发态电子跃迁：半导体激光器的发光原理是利用半导体材料中的电子和空穴的复合辐射产生激光。

当电子和空穴在PN结区域复合时，会发生能级跃迁，释放出光子。

1.2 光放大过程：在半导体材料中，光子会被吸收并激发更多的电子跃迁，形成光放大过程。

这种过程会导致光子数目的指数增长，最终形成激光。

1.3 反射反馈：半导体激光器内部通常设置有反射镜，用于反射激光，使其在器件内部多次反射，增强激光的光程和功率，最终形成高亮度的激光输出。

二、半导体激光器的工作原理2.1 电流注入：半导体激光器的工作需要通过电流注入来激发电子和空穴的复合。

电流通过PN结区域，形成电子和空穴的复合辐射。

2.2 光放大：在电流注入的情况下，光子会被吸收并激发更多的电子跃迁，形成光放大过程。

这会导致激光的产生和输出。

2.3 温度控制：半导体激光器的工作过程中会产生热量，需要进行有效的温度控制，以确保器件的稳定性和寿命。

通常会采用温控器等设备进行温度管理。

三、半导体激光器的特点3.1 尺寸小：半导体激光器采用微型化设计，尺寸小巧，适合集成在各种设备中。

3.2 高效率：半导体激光器具有高效的能量转换率，能够将电能转换为光能，功耗低。

3.3 快速调制：半导体激光器响应速度快，能够实现快速调制和调节，适用于高速通信和数据传输领域。

四、半导体激光器的应用领域4.1 通信：半导体激光器广泛应用于光通信系统中，用于光纤通信和无线通信的光源。

4.2 医疗：半导体激光器在医疗领域中用于激光手术、激光治疗等，具有精准、无创的特点。

4.3 材料加工：半导体激光器可用于材料切割、打标、焊接等加工领域，具有高精度和高效率的优势。

五、半导体激光器的发展趋势5.1 高功率：未来半导体激光器将朝着高功率、高亮度的方向发展，以满足更多领域的需求。

半导体发光原理
半导体发光原理是一种通过半导体材料发射光线的物理现象。

这种现象被广泛应用于各种光电子器件，如LED灯、激光器等。

在半导体发光原理中，当半导体材料受到电压激发时，电子会从低能级跃迁到高能级，然后重新回到低能级释放出光子，产生光线。

半导体发光原理的基础是半导体材料的能带结构。

在半导体材料中，存在导带和价带两种能带。

当半导体处于静态状态时，电子处于价带中，没有任何光子产生。

但是当半导体受到外界能量激发时，电子会跃迁到导带中，形成电子-空穴对。

当电子重新回到价带时，会释放出能量，这些能量以光子的形式释放出来，从而产生光线。

半导体发光原理的关键在于激发电子跃迁的方式。

在LED灯中，电子和空穴通过注入电流的方式被激发，当电子和空穴复合时，会释放出光子，产生可见光。

而在激光器中，激光器通过受激辐射的方式激发电子跃迁，产生相干光。

不同的激发方式会导致不同的发光特性，从而应用于不同的光电子器件中。

半导体发光原理的应用非常广泛。

LED灯作为一种高效节能的照明设备，被广泛应用于家庭照明、汽车照明、显示屏等领域。

激光器则被应用于通信、医疗、制造等领域。

半导体发光原理不仅提高了光电子器件的效率，还拓展了人类对光的应用范围。

总的来说，半导体发光原理是一种重要的物理现象，通过激发半导
体材料中的电子跃迁产生光线。

这种原理被广泛应用于LED灯、激光器等光电子器件中，为人类生活和科技发展带来了巨大的便利。

通过深入研究半导体发光原理，可以进一步提高光电子器件的性能，推动科技的进步。

半导体激光器发光原理及工作原理半导体激光器是一种利用半导体材料制作的激光器件。

它具有体积小、效率高、寿命长等优点，已经被广泛应用于通信、医疗、材料加工等领域。

在半导体激光器中，发光原理是利用半导体材料的电子能级结构和光子激发的过程来实现的。

下面我们将详细介绍半导体激光器的发光原理和工作原理。

1.半导体激光器的发光原理半导体激光器的发光原理是基于半导体材料的电子能级结构和光子激发的过程。

在半导体材料中，由于其晶格结构的特殊性，可以形成能带结构。

在这个能带结构中，分为价带和导带，两者之间存在能隙。

当外加电场或光场作用于半导体材料时，可以在导带和价带之间引起电子跃迁，从而产生光子。

具体来说，当一个电子从价带跃迁到导带时，会产生一个光子。

这个光子能量与电子跃迁的带隙能量相等。

在半导体激光器中，通过合适的电子激发方式（如电注入或光激励）将电子和空穴注入到半导体材料中，使其在导带和价带之间跃迁，从而产生光子。

这些产生的光子随后会受到激光谐波和光腔的干涉与放大作用，最终形成一个激光束。

2.半导体激光器的工作原理首先，通过电注入或光激励等方式激发半导体材料中的电子和空穴，使其在导带和价带之间跃迁，产生光子。

这些光子经过多次反射在高阈值反射镜和低阈值反射镜之间，不断受到激光谐波和光腔的干涉和放大作用，最终形成一个激光束。

高阈值反射镜通常反射率高，可以在一定程度上抑制激光器的损耗，而低阈值反射镜通常反射率低，有利于激光的输出。

在电注入方式下，通过在激活区施加一定电压或电流，可以形成载流子的注入，从而激发光子产生。

在光激励方式下，通过外界光源照射激活区，也可以实现载流子的注入和光子的产生。

在实际应用中，通常采用电注入方式来实现半导体激光器的工作。

总的来说，半导体激光器的发光原理是基于半导体材料的电子能级结构和光子激发过程实现的，其工作原理是通过电注入或光激励等方式激发半导体材料中的电子和空穴，产生光子，最终形成一个激光束。

半导体激光器发光原理及工作原理激光器是一种能够产生高度聚焦的、单色、相干光的装置。

半导体激光器是一种基于半导体材料的激光器，其发光原理和工作原理是通过电子在半导体材料中的能带结构和激发机制来实现的。

一、半导体材料的能带结构半导体材料的能带结构是理解半导体激光器发光原理的关键。

半导体材料的能带包括价带和导带，两者之间的能隙称为禁带宽度。

在常温下，半导体材料的价带通常被填满，而导带则是空的。

当外界施加电场或者光照射时，电子可以通过吸收光子或者受到电场加速而跃迁到导带中。

二、激发机制半导体激光器的工作原理是通过电流注入和电子-空穴复合来实现的。

1. 电流注入半导体激光器是通过将电流注入到半导体材料中来激发电子的。

当正向电流通过半导体材料时，电子从价带跃迁到导带中，形成电子空穴对。

这些电子空穴对在材料中逐渐扩散，最终会萃在PN结附近。

2. 电子-空穴复合当电子和空穴相遇时，它们会发生复合反应，释放出能量。

这个能量以光子的形式发射出来，形成激光。

由于半导体材料的能带结构和能隙宽度的设计，电子和空穴的复合过程会产生相干的光，从而形成激光束。

三、半导体激光器的工作原理半导体激光器的工作原理可以分为连续工作和脉冲工作两种模式。

1. 连续工作模式在连续工作模式下，半导体激光器通过不断注入电流来保持激光的连续输出。

当电流注入到半导体材料中时，电子会从价带跃迁到导带中，并与空穴发生复合反应，释放出激光光子。

这些光子会在激光腔中来回反射，激发更多的电子跃迁并产生更多的激光光子。

最终，激光光子通过激光输出端口输出。

2. 脉冲工作模式在脉冲工作模式下，半导体激光器通过调制电流的脉冲宽度和频率来产生脉冲激光。

当电流注入到半导体材料中时，电子和空穴的复合反应会形成瞬时的激光光子。

通过控制电流脉冲的宽度和频率，可以调节脉冲激光的强度和重复率。

四、半导体激光器的应用半导体激光器具有体积小、功耗低、效率高等优点，广泛应用于通信、医疗、材料加工、显示技术等领域。

半导体发光二极管的基本原理目前使用的大部分灯具是白炽钨丝灯或者采取气体放电，而发光二极管">半导体发光二极管（LED）的发光原理则与大部分灯迥然不同。

发光二极管自发性（Spontaneous）的发光是由于电子与空穴的复合而产生的。

一般的发光二极管">半导体发光二极管，多以Ⅲ-Ⅴ、Ⅱ-Ⅵ族化合物半导体为材料。

图1示出的是Ⅲ-Ⅴ及Ⅱ-Ⅵ族元素的带隙（Bandgap）与晶格常数（Lattice Constant）的关系。

由图可知，这些材料的发光范围由红光到紫外线，目前红光的材料主要有AlGaInP，而蓝绿光及紫外线的主要材料则有 AlGaInN。

虽然Ⅱ-Ⅵ族材料也可以得到红光和绿光，但是这族材料极为不稳定，所以目前使用的发光材料大部分是Ⅲ-Ⅴ族。

发光效率与材料是否为直接带隙（Direct Bandgap）有关，图2(a)是直接带隙材料，包括GaN-InN-AlN、GaAs、InP、InAs及GaAs等，这些材料的导带最低点与价带最高点在同一K空间。

所以电子与空穴可以有效地再复合（Recombination）而发光。

而图2(b)的材料均是间接带隙（Indirect Bandgap），其带隙即导带最低点与价带最高点不在同一K空间，以致电子与空穴复合时除了发光外，还需要声子（Phonon）的配合，所以发光效率低。

目前发光二极管用的都是直接带隙的材料。

在直接带隙材料中，电子与空穴复合时，其发光跃迁（Radiative Transition）有多种可能性，如图3所示。

图3（a）是带间复合，图3(b)是自由激子(Exciton)相互抵消，图3(c)是在能带势能波动区域低势能区局部束缚激子的再复合。

图3(a)及(b)是一般AlGaInP红光LED产生光的原理，而图3(c)则是AlGaInN的蓝光及绿光LED产生光的原理。

{{分页}}上述的“复合”是由于本身内部（Intrinsic）产生的，但是假设将杂质（Impurity）掺入半导体，则会在带隙中产生施主（Donor）及受主（Acceptor）的能级，因此又可能产生不同的复合而发出光如图4所示。

半导体光源的工作原理半导体光源的工作原理可真是一门妙不可言的艺术，听我慢慢道来。

想象一下晚上走在街上，霓虹灯闪烁，灯光五光十色，这可都是半导体光源的功劳呢！它就像是现代生活中的小精灵，让我们的世界更加缤纷。

半导体光源，其实就是利用了电子和空穴的结合，发出光来。

简单来说，电子就像是小小的“跑者”，在电场的驱动下，奋力向前冲，而空穴呢，就像是它们的“比赛伙伴”，等着它们来填补。

当电子“跑”到一个空穴旁边时，它们会“亲密接触”，这个过程叫做复合。

嘿，你能想象吗？这时能量就释放出来，变成了光。

这种光可不是随便发出来的，半导体材料的种类、结构都能影响光的颜色和强度。

比如，氮化镓（GaN）这位明星材料，可发出明亮的蓝光，简直像是天上最亮的星星。

而如果换成铝镓镓（AlGaInP），它又会转变成暖暖的红色，就像夕阳西下时的余晖，温柔而美丽。

半导体光源的效率可不是盖的。

相比于传统的白炽灯，它们能将电能转换成光能的效率高得多，省电又环保，这在现代生活中尤为重要。

谁不希望自己的电费账单低一些呢？这种光源的使用寿命也是极其惊人，动辄上万小时，真是个“长寿老人”。

想想你那常常烧坏的灯泡，是不是觉得半导体光源像个“照明小能手”，既经济又省心呢？再来聊聊它的应用吧。

半导体光源的身影无处不在，从手机屏幕到汽车大灯，甚至在家里的LED灯泡里，都是它的身影。

你知道吗？就连我们的电视、显示器也离不开它。

高分辨率的画面、鲜艳的颜色，背后都少不了它的贡献。

走在街头，看到那些炫酷的广告牌，背后也有它的支撑，真是科技改变生活，分分钟让人心动。

半导体光源的魅力不仅仅在于它的高效和长寿，更在于它带来的创新。

比如在医疗领域，激光手术就用到了这种技术，精确到毫米，效果惊人，减少了病人的痛苦。

可见，半导体光源不仅照亮了我们的生活，也在默默守护着我们的健康。

这一切，真让人觉得科技的力量无比伟大，仿佛给生活增添了更多的色彩。

不过，半导体光源也不是完美无瑕。

半导体光源的原理
半导体光源是一种利用半导体材料发光的装置。

其工作原理基于半导体材料的能带结构和载流子的复合过程。

半导体材料是一种能够在一定条件下既能导电又能隔离电流的材料。

半导体中的原子排列呈现出能带结构，包括价带和导带。

价带中的电子处于较低的能级，导带中的电子则处于较高的能级。

两者之间的能隙决定了半导体的电子行为。

在半导体材料中注入能量，例如通过电流或光照射，可以将部分价带中的电子激发到导带中，形成自由移动的载流子，即电子和空穴。

当载流子在导带和价带中移动时，会发生复合过程。

在半导体光源中，通过施加电压或电流，使得载流子在半导体材料中产生复合过程，释放出能量并发光。

这种光源通常利用两种半导体材料的结合，构成一个带有pn结的二极管结构。

当外加电压施加在二极管上时，p区中的正空穴向n区扩散，
同时n区中的负电子向p区扩散。

在pn结附近，正空穴和负
电子发生复合过程，将能量释放出来并以光的形式发射出来。

该光发射过程的能量大小与半导体材料的能带结构有关，不同的材料和能带结构会导致不同的发光波长和颜色。

通过控制半导体材料的种类和结构，可以实现不同颜色和波长的光源。

并且，半导体光源具有体积小、功耗低、寿命长、可靠性高等优点，广泛应用于照明、显示、通信等领域。
