冷却塔技术参数表

圆形逆流式玻璃钢冷却塔技术参数报表口径：进水：DN150 出水：DN200生产制造商：河北华强科技开发有限公司结构特征（1）塔体：型线合理，气流平稳，材质优良，色彩鲜艳，表面胶衣树脂内含有抗紫外线剂，耐老化，强度高，重量轻，耐腐蚀。

下塔体按订货要求，可配有溢水、排污、自动给水管，可由此处直接吸水，省去冷却池，上面装有防噪消声垫，有效降低了滴水声。

（2）填料：采用改性聚氯乙烯波片，横向增加了凸筋，水的再分配能力强，阻力小，热力性能好，耐高温70度、低温-50度，阻燃性好。

（3）旋转布水器及布水管：装有不锈钢球轴承，运转灵活可靠，水头低，布水均匀，采用铝合金或玻璃钢制成的布水管，管上安装收水板，克服了飘水现象。

（4）风机：由清华大学工程力学系根据系列冷却塔参数设计的低噪声、高效率风机，铝合金板翼型或玻璃钢叶片、噪声小、效率高。

（5）电机：由清华大学电机系在Y 型系列安装尺寸的基础上，为冷却塔设计的低噪声节能电机、密封防水性能好、耐高温、效率高、噪声小。

（6）减速装置：采用了涤纶纤维增强氯丁橡胶动力带传动，耐高温、效率高，遇水不伸展，克服了打滑现象，噪声很小。

（7）吸声设施：超低噪声型冷却塔在进风口外增加了带吸声材料的屏蔽，并在上下两部装有吸声栅，以达到最大的降噪效果。

在上塔体出风口安装了带吸声材料的喇叭口屏蔽及吸声栅，降低了风机及电机传出来的噪声。

序号规格型号主要尺寸（mm ）进水温度/出水温度 风量（m ³/h ） 电击功率（kw ） 进水 压力（104pa ）1 DBNL 3-100总高度：3294 最大直径：313440/30 84000 4.0 2.86（8）进风窗：装有玻璃钢百叶片，减少飘水，气流阻力小，特别适合北方地区及全年都需要使用冷却塔的单位。

（9）支架：所有风机、填料、进风窗、塔体等处钢支架为装配式，镀锌或涂漆防腐。

紧固件都采用镀锌或不锈钢螺栓。

售后服务：1、产品售后服务承诺及有关说明1.1对产品售后服务在规定质保期内属本公司制造、安装质量问题，公司负责无偿维修或退换。

250t冷却塔参数摘要：1.250t 冷却塔参数介绍1.1 定义与作用1.2 主要技术参数2.250t 冷却塔的工作原理3.250t 冷却塔的应用领域4.250t 冷却塔的维护与保养正文：【250t 冷却塔参数介绍】250t 冷却塔是一种大型的工业冷却设备，主要应用于电力、化工、钢铁等行业，对高温、高压的工业循环水进行冷却。

其参数对于选购和使用冷却塔至关重要。

【250t 冷却塔的主要技术参数】1.冷却能力：250t，表示每小时可以冷却250 吨的水。

2.进出水温度：根据不同工况，一般在30-35℃左右。

3.风扇直径：常见的是2.8 米、3.15 米等规格。

4.电机功率：根据风扇直径和冷却能力不同，功率在15-30 千瓦之间。

5.材质：冷却塔本体通常采用玻璃钢或不锈钢材质，具有优良的耐腐蚀性能。

【250t 冷却塔的工作原理】250t 冷却塔的工作原理主要是通过循环水与空气的接触，使水温降低。

具体过程如下：1.热水从冷却塔顶部喷洒，形成水滴，增加水的表面积，有利于散热。

2.喷洒的水滴在塔内填料层中流动，与从底部吹入的冷空气充分接触，进行热交换。

3.冷空气吸收热量后，变成热水，从冷却塔顶部再次喷洒，循环进行。

4.经过多次热交换后，出塔的水温达到预设值，循环使用或排放。

【250t 冷却塔的应用领域】250t 冷却塔广泛应用于以下领域：1.电力行业：用于发电厂的循环冷却水系统，提高热效率，降低能耗。

2.化工行业：用于化工设备的冷却，保证生产过程的正常进行。

3.钢铁行业：用于炼钢、轧钢等高温作业环节，降低设备温度，延长使用寿命。

4.其他行业：如空调系统、游泳池、食品饮料等需要冷却水系统的场合。

【250t 冷却塔的维护与保养】为了保证250t 冷却塔的正常运行，需要定期进行维护与保养：1.定期清洗：清洗冷却塔内部的填料、水垢等污物，保证热交换效果。

2.检查电机：定期检查电机运行状况，及时更换损坏的零部件。

3.检查风扇：确保风扇叶片无损坏、变形，保证风量充足。

1．设备组成1.1设备原产地及制造厂家广东省广州市/斯必克（广州）冷却技术有限公司。

1.2供货明细NC玻璃钢冷却塔/NC8330F/4台SR玻璃钢冷却塔/SR-200/2台SR玻璃钢冷却塔/SR-40/2台1.3其他2.设备性能及技术参数2.1设备性能1）NC系列产品简介A、NC型横流式冷却塔系统性设计横流式冷却塔是马利公司工程师通过冷却塔多年热工测试试验，引进世界上最大的冷却塔生产商斯必克公司的先进技术和设备，对测试数据进行全面综合处理，参照美国冷却协会CTI标准和GB7190-1997等依据计算机运算得出的淋水填料的容积散质系数 xv，选择最佳的水气比，最佳截面水负荷，截面气负荷和填料的高度范围以确定填料体积，并以流体力学、空气动力学、材料学、建筑学等多种学科观点，综合设计塔的外型与结构，根据测试计算通风阻力，参考风机特性曲线和对测试数据进行优化，选择符合风量和噪音要求的风机和匹配的电机，使冷效、能耗、噪音达到一个优化的系统设计效果。

B、NC型横流式冷却塔淋水填料马利NC方形横流式冷却塔采用的MX-75型高级薄膜式复合波淋水填料, 堪称世界上薄膜式淋水填料的佼佼者,此填料片用于横流冷却塔, 由热处理PVC多层片构成，厚度0.38mm, 表面成波纹式, 相邻两层填料片形成的间隔,保证气流的通畅,经美国冷却塔协会(CTI)测试分析,其阻力特性和热力特性远远优于现有国内填料,使用寿命15年以上。

一般冷却塔产品填料均采用竖直放置，且无明显收水端。

参考右下图，一般冷却塔的做法是布水盘偏向外侧安装，A、B、C、D、E、F这6个区域内充满了填料，而当冷却塔运行起来以后，由于风机向上排风，气流由外向内流经填料，在风力的带动下，实际冷却水流过的区域是C、D、E、F、G这5个区域，A、B两区无水。

那么按照一般冷却塔的做法，用，而有水的G区却又没有填料。

马利的工程师们对这个问题进行了深入的研究，在千百次的实验之后，提出了冷却塔填料倾斜悬挂式安装的方案，在马利冷却塔当中C、D、E、F、G区充满填料，A、B两区无填料，而倾斜的角度又根据不同的塔型有十分严格的要求，这种方法有效地解决了进风面下端“无水区”问题，且填料带有明显的收水端，克服了竖直放置填料的缺点。

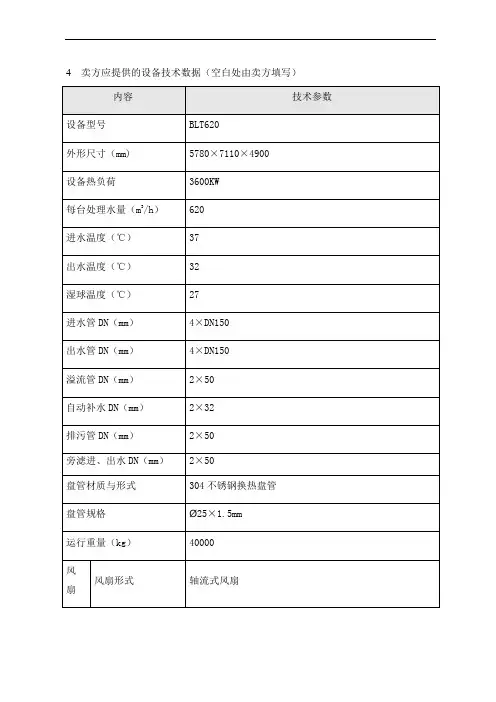

4 卖方应提供的设备技术数据（空白处由卖方填写）4.1 总则卖方设备编号：GH07-BZH01-0设备名称：闭式冷却塔设备型号：BLT-620参考图纸：见附图设备台数：3台设备外形尺寸(长x宽x高)：5780×7110×4900mm 设备重量：18000kg单台设备中组合单元台数： 2设备涂层颜色：（按照客户要求）4.2 装运资料装运要求：板车每台冷却塔装运件数：4件闭式冷却塔装运总重量：18000kg设备最大单件装运重量：6500kg设备最大单件装运外形尺寸：5780×3400×3500 mm最长储存时间：12月4.3 主要技术参数4.3.1 设计条件室外夏季空调计算干球温度：34.2℃室外夏季空调计算湿球温度：27.0℃室外夏季大气压力：1003.6hPa室外夏季平均风速： 4.1m/s最高温度：41℃最低温度：-20.8℃相对湿度范围：60~65%冷却水进水温度：37℃冷却水出水温度：32℃盘管设计压力：2500kPa4.3.2 设备主要性能数据冷却水量：620t/h水侧总阻力：52kPa 44喷淋系统补水量：5m3/h 4.3单台设备总运行重量：40000kg设备水平/垂直振幅：μm设备外形尺寸(长x宽x高)：5780×7110×4900 mm允许噪音值（距风机出口1.5冷却塔当量直径处）：70dB(A) 塔体组合型式：上下每台组合单元塔台数：2台单元塔塔体尺寸：5780×3400×4900mm单元塔重量：9000kg单元塔冷却水量：310000kg/h单元塔喷淋水量：230000kg/h单元塔喷淋水补水量：2500kg/h 2.15单元塔冷却风量：240000m3/h 240000单元塔冷却水管接管尺寸（进水/出水）：2×DN150mm单元塔冷却盘管组数：2组单元塔冷却风机台数：3台单台冷却风机风量：80000m3/h 80000单元塔喷淋水泵台数：1台单元塔喷淋水泵水量：230000kg/h4.4 主要部件技术数据及说明4.4.1 冷却盘管部件代号：G冷却水量：620t/h冷却水进水温度：37℃冷却水出水温度：32℃冷却盘管水侧阻力：52kPa 44冷却盘管设计工作压力： 2.5MPa水侧污垢系数：0.00017m2.℃/kW进出水联箱管径：150mm进出水联箱管内流速： 1.1m/s联箱材料：304换热管材料：304换热管外径及壁厚：25/1.5mm/mm换热管管内流速： 2.09m/s 2.09联箱与换热管接口型式及方法：角焊接联箱上冷却水接管型式：法兰接口管径：150mm支架型式：框架支架材料：Q235热镀锌单元塔盘管冷却水量：310t/h进出水联箱管内流速： 1.1m/s换热管管内流速： 2.09m/s 2.09联箱材料：304换热管材料：3044.4.2 冷却风机部件代号： F风机型式及型号：16#风机台数：18台风量：80000m3/h风压：160Pa风机转速：425r/min叶片片数及角度：5~7风机轴功率： 4.7kW风机通体材料：Q235热镀锌叶片材料：中空铝合金风机与电动机传动方式：直连风机轴承型式：SKF轴承使用寿命：h配用电动机型式及型号：电源：380/3/50V/相数/Hz铭牌功率：7.5kW全负荷电流： A绝缘等级：F4.4.3 喷淋水泵部件代号：B水泵型式及型号：TP200-125/4水泵与电机连接方式：直连水量：530t/h扬程：50kPa转速：1480r/min水泵壳体材料：铸铁电动机型式及型号：电源：380/3/50V/相数/Hz铭牌功率： 5.5kW全负荷电流： A绝缘等级： F轴承型式：SKF轴承使用寿命：75000h4.4.4 水过滤器部件代号：G水过滤器型式及型号：Y-150L水过滤器面积：0.017m2滤器精度：1500~500mm网目数：10目/cm2滤料材质：3044.4.5 喷嘴部件代号：P喷嘴型式及型号：PH-18最大喷水量：3t/h喷射压力：30kPa喷嘴直径：18mm喷嘴角度：90度喷嘴密度：9个/m2喷嘴材料：ABS喷嘴接口方式：套圈4.4.6 喷淋配水管网（逆流塔提供）部件代号：主配水管管径：150mm支配水管管径：108mm主配水管流速： 1.98m/s支配水管流速： 1.4m/s配管材料：PVC4.4.7 进风百叶进风百叶面积：18.9m2有效面积系数：0.92材料：镀锌板喷塑4.4.8 集水箱集水箱尺寸(长x宽x高)：5780×7110×500mm有效水位高度：400mm有效容积：18m3 16最大补水量： 6 t/h 5补水管管径：：32 mm快速补水管管径：：32 mm 50排污管管径：：50 mm溢流管管径：50 mm集水箱材料：316L集水箱材料厚度： 2 mm4.5 噪音值中心频率Hz 声压级dB（A）631252505001000200040008000。

冷却塔的技术参数一、冷却塔各参数的具体含义1：进水温度（T1）－－是指冷却塔进口处循环水的温度，国标要求为37℃。

2：出水温度（T2）－－-是指冷却塔出口处（或底盆）循环水的温度，国标要求为32℃。

3：水温降（△t）－－－－是指冷却塔进出水口处循环水的温度差，国标要求为5℃。

4：湿球温度（TWB）－－－－是指空气中水蒸气含量的多少。

通常情况下，以相对湿度的大小来衡量湿球温度的高低，相对湿度的大小反映了空气接近饱和的程度，当相对湿度等于1时，空气处于饱和状态；相对湿度小于1时，空气比较干燥，水容易蒸发；当相对湿度等于零时，说明空气中不含水蒸气。

我国西北地区相对湿度小，空气比较干燥，而东南沿海地带相对湿度比较大，空气比较潮湿。

国标要求为28℃（相对湿度为75％左右），如为27℃时则其相对湿度为70％左右。

5：干球温度（TDB）－－－－即空气的温度，国标要求为31.5℃，我们公司的设计工况为31.8℃。

6：冷幅（△T）－－－－是指冷却塔出水口处循环水的温度与湿球温度之差。

冷幅越大，则冷却塔的散热效果越好，反之则差。

7：大气压力（P0）－－－－是指空气对地球的产生的压力，一个标准大气压为1.013×105Pa，我公司的设计工况为9.94×104Pa （约为1.01Kg/cm2）；大气压力主要随海拔高度而变化。

一般情况下，海拔高度越高，其大气压愈小，水就愈容易蒸发。

同时，天气的雨晴、气温的高低对大气压也有影响。

二、国标《7190.1-1997中小型玻璃纤维增强塑料冷却塔》的几个重要参数：1：气水比：进塔干空气流量（kg/h）与进塔水流量（kg/h）之比。

对标准工况的逆流塔，气水比一般为0.5－－0.6之间，对标准工况的横流塔，气水比一般为0.6－－0.75之间。

2：淋水密度：单位时间内通过每平方米淋水填料水平断面的水量，单位为kg/m2.h，逆流塔的淋水密度一般在1300—1700kg/m2.h之间。

首钢冷却塔参数表1. 引言冷却塔是一种用于降低工业设备或发电厂中的冷却水温度的设备。

首钢冷却塔作为首钢集团旗下的一项重要设备，其参数表的编制对于设备的正常运行和维护具有重要意义。

本文将详细介绍首钢冷却塔参数表的编写内容和要求。

2. 冷却塔参数表的编写主要内容冷却塔参数表是对冷却塔的各项参数进行归纳和总结的文档，包括但不限于以下内容：2.1 冷却塔基本信息•冷却塔名称：XXX•所在位置：XXX•建设年份：XXX•设备型号：XXX•设备数量：XXX2.2 冷却塔设计参数•冷却水流量：XXX m³/h•冷却水进口温度：XXX ℃•冷却水出口温度：XXX ℃•冷却水温度差：XXX ℃•冷却塔设计风量：XXX m³/h•冷却塔设计湿球温度：XXX ℃2.3 冷却塔运行参数•冷却水流量：XXX m³/h•冷却水进口温度：XXX ℃•冷却水出口温度：XXX ℃•冷却水温度差：XXX ℃•冷却塔运行风量：XXX m³/h•冷却塔湿球温度：XXX ℃•冷却塔压力：XXX Pa2.4 冷却塔性能参数•冷却塔热负荷：XXX kW•冷却塔效能：XXX %•冷却塔冷却效果：XXX %•冷却塔冷却水温降：XXX ℃•冷却塔风电比：XXX2.5 冷却塔设备参数•冷却塔风机数量：XXX 台•冷却塔风机型号：XXX•冷却塔风机功率：XXX kW•冷却塔水泵数量：XXX 台•冷却塔水泵型号：XXX•冷却塔水泵功率：XXX kW•冷却塔水泵扬程：XXX m2.6 冷却塔维护参数•冷却塔清洗周期：XXX 天/次•冷却塔维护周期：XXX 天/次•冷却塔维护人员：XXX•冷却塔维护联系方式：XXX3. 冷却塔参数表的编写要求3.1 完整性冷却塔参数表需要对冷却塔的各项参数进行全面、详细的归纳和总结，确保没有遗漏。

3.2 准确性冷却塔参数表中的各项参数需要准确反映冷却塔的实际情况，可以通过设备监测数据、设备运行记录等方式获取。
