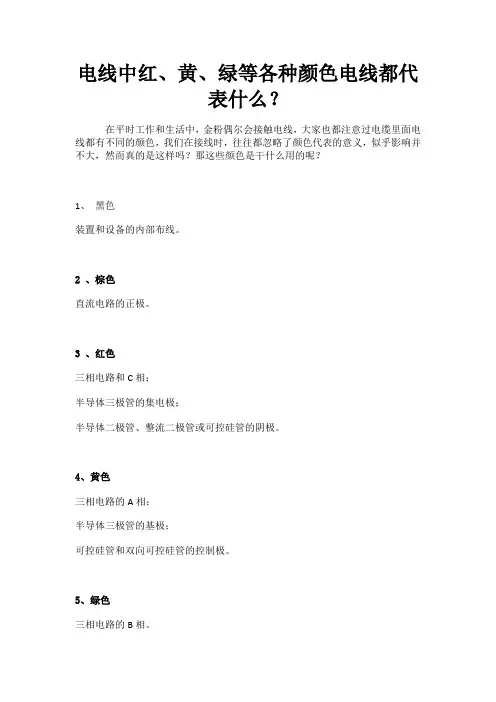

电线中红、黄、绿等各种颜色电线都代表什么？在平时工作和生活中，金粉偶尔会接触电线，大家也都注意过电缆里面电线都有不同的颜色，我们在接线时，往往都忽略了颜色代表的意义，似乎影响并不大，然而真的是这样吗？那这些颜色是干什么用的呢？1、黑色装置和设备的内部布线。
2 、棕色直流电路的正极。
3 、红色三相电路和C相；半导体三极管的集电极；半导体二极管、整流二极管或可控硅管的阴极。
4、黄色三相电路的A相；半导体三极管的基极；可控硅管和双向可控硅管的控制极。
5、绿色三相电路的B相。
6、蓝色直流电路的负极；半导体三极管的发射极；半导体二极管、整流二极管或可控硅管的阳极。
7、淡蓝色三相电路的零线或中性线；直流电路的接地中线。
8、白色双向可控硅管的主电极；无指定用色的半导体电路。
9、黄和绿双色（每种色宽约15~100毫米交替贴接）安全用的接地线。
10 、红、黑色并行用双芯导线或双根绞线连接的交流电路。
依电路选择导线颜色时1、交流三相电路的A相：黄色；B相：绿色；C相：红色；零线或中性线：淡蓝色；安全用的接地线：黄和绿双色。
2、用双芯导线或双根绞线连接的交流电路：红黑色并行。
3、直流电路：正极：棕色；负极：蓝色；接地中线：淡蓝色。
4、半导体电路的半导体三极管的集电极：红色；基极：黄色；发射极：蓝色。
半导体二极管和整流二极管的阳极：蓝色；阴极：红色。
可控硅管的阳极：蓝色；控制极：黄色；阴极：红色。
双向可控硅管的控制极：黄色；主电极：白色。
5、整个装置及设备的内部布线一般推荐：黑色；半导体电路：白色；有混淆时：容许选指定用色外的其它颜色（如：橙、紫、灰、绿蓝、玫瑰红等）。
6、具体标色时，在一根导线上，如遇有两种或两种以上的可标色，视该电路的特定情况，依电路中需要表示的某种含义进行定色。
1、三相五线制：包括交流电的三个相线（A、B、C线）、中性线（N线）；以及地线（PE线）。
三相五线制标准导线颜色为：A线黄色、B线蓝色（绿色）、C线红色、N线褐色，PE线黄绿色或黑色。
2、民用供电线路相线之间的电压（即线电压）为380V，相线和地线或中性线之间的电压（即相电压）均为220V。
进户线一般采用单相三线制，即三个相线中的一相加中性线（作零线）、地线。
220V交流电的相线（就是火线）用红色或棕色，因为这两种颜色是热色。
零线用兰色或绿色.，.接地线用黑色或黄绿色相间的.。
一般最常用的是相线红色,零线兰色,接地黑色、黄绿色。
3、直流电源线：红色表示正极,黑色是负极。
红绿黄为火线蓝色的是零线黄绿双色的是接地线也有用黑色的当接地线当然在有些三相用电设备不需要零线的也用蓝色当接地线使用如果是220V的单项电一般只要区分出颜色就可以建议用红色的当火线蓝色的当零线双色当接地来使用这样看着方便一目了然
3个火线黄、绿、红，地线一般是黄绿花线，N一般为灰色
两线是一般红线为火线或电源线，零线貌似比较多样，黄、绿、灰
一般进口的开关编码器，红或棕为电源高电位，蓝为电源低电位，黑色和白色是信号线。
1、电线各种颜色代表什么意思1.1、黑色——装置和设备的内部布线。
1.2、棕色——直流电路的正极。
1.3、红色——三相电路的C相；半导体三极管的集电极；半导体二极管、整流二极管或可控硅管的阴极。
1.4、黄色——三相电路的A相；半导体三极管的基极；可控硅管和双向可控硅管的控制极。
1.5、绿色——三相电路的B相。
1.6、蓝色——直流电路的负极；半导体三极管的发射极；半导体二极管、整流二极管或可控硅管的阳极。
1.7、淡蓝色——三相电路的零线或中性线；直流电路的接地中线。
1.8、白色---双向可控硅管的主电极；无指定用色的半导体电路。
黄和绿双色（每种色宽约15～100毫米交替贴接）——安全用的接地线。
1.9、红、黑色并行——用双芯导线或双根绞线连接的交流电路。
2、依电路选择导线颜色时2.1、交流三相电路：A相：黄色；B相：绿色；C相：红色；零线或中性线：淡蓝色；安全用的接地线：黄和绿双色。
2.2、用双芯导线或双根绞线连接的交流电路：红黑色并行。
2.3、直流电路：正极：棕色；负极：蓝色；接地中线：淡蓝色。
2.4、半导体电路：半导体三极管的集电极：红色；基极：黄色；发射极：蓝色。
半导体二极管和整流二极管的阳极：蓝色；阴极：红色。
2.5、可控硅管的阳极：蓝色；控制极：黄色；阴极：红色。
2.6、双向可控硅管的控制极：黄色；主电极：白色。
整个装置及设备的内部布线一般推荐：黑色；半导体电路：白色；有混淆时：容许选指定用色外的其它颜色（如：橙、紫、灰、绿蓝、玫瑰红等）。
2.7具体标色时，在一根导线上，如遇有两种或两种以上的可标色，视该电路的特定情况，依电路中需要表示的某种含义进行定色。
附表：各国三相导线颜色要求标准。
三相颜色标准
三相颜色标准是指在电气工程中用于区分三相电路的颜色标准。
在三相电路中，通常使用三根导线来传输电力，这三根导线通常被涂上不同颜色的绝缘材料，以便工程师和电工能够快速区分它们，确保正确连接。
根据国际电工委员会（IEC）和国际电工协会（IEEE）的标准，三相电路的导
线颜色通常分为以下几种标准：
1. A相：红色。
在三相电路中，A相通常用红色来表示。
2. B相：黄色。
B相通常用黄色来表示。
3. C相：蓝色。
C相通常用蓝色来表示。
这三种颜色的标准是国际通用的，在不同的国家和地区都会遵循这种颜色标准。
这种颜色标准的使用可以有效地帮助电工在安装和维护电气设备时快速区分三相电路的导线，避免错误连接导致设备损坏或安全事故的发生。
除了这种基本的三相颜色标准外，有些国家和地区还会有自己的特殊标准。
例如，一些地区可能会在三相电路的导线上额外添加黑色导线，用于表示中性线，以便更好地区分。
因此，在进行电气工程设计和安装时，电工需要根据当地的具体标准来选择正确的颜色标准，确保电路连接正确并符合安全标准。
总的来说，三相颜色标准在电气工程领域起着至关重要的作用，它不仅能够帮
助电工快速区分三相电路的导线，还能提高电路连接的准确性和安全性。
因此，在进行电气工程设计和安装时，电工们务必严格遵循相应的三相颜色标准，确保电路连接正确、稳定和安全。

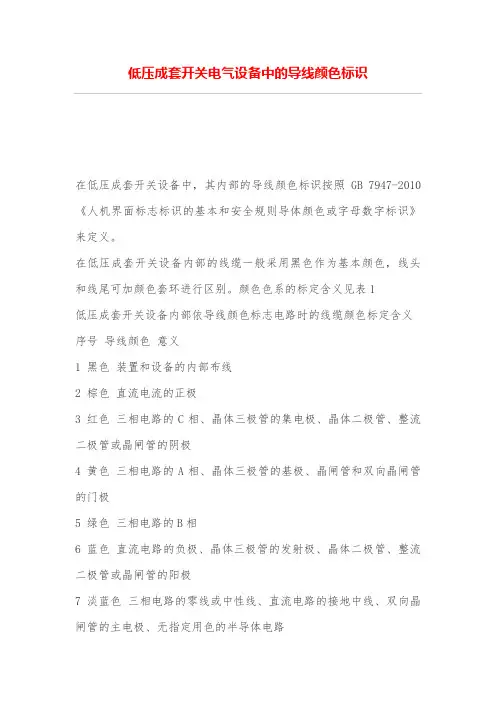

低压成套开关电气设备中的导线颜色标识在低压成套开关设备中，其内部的导线颜色标识按照GB 7947-2010《人机界面标志标识的基本和安全规则导体颜色或字母数字标识》来定义。
在低压成套开关设备内部的线缆一般采用黑色作为基本颜色，线头和线尾可加颜色套环进行区别。
颜色色系的标定含义见表1低压成套开关设备内部依导线颜色标志电路时的线缆颜色标定含义序号导线颜色意义1 黑色装置和设备的内部布线2 棕色直流电流的正极3 红色三相电路的C相、晶体三极管的集电极、晶体二极管、整流二极管或晶闸管的阴极4 黄色三相电路的A相、晶体三极管的基极、晶闸管和双向晶闸管的门极5 绿色三相电路的B相6 蓝色直流电路的负极、晶体三极管的发射极、晶体二极管、整流二极管或晶闸管的阳极7 淡蓝色三相电路的零线或中性线、直流电路的接地中线、双向晶闸管的主电极、无指定用色的半导体电路8 黄绿双色接地线9 红、黑色并行用双芯导线或双根绞线连接的交流电路低压成套开关设备内部依电路选择导线时的线缆颜色标定含义序号导线颜色意义1 黄色交流三相电路的A相2 绿色交流三相电路的B相3 红色交流三相电路的C相4 淡蓝色零线或中性线5 黄绿双色安全用的接地线6 红色黑色并行安全用的接地线7 棕色直流电路的正极8 蓝色直流电路的负极9 淡蓝色接地中线10 红色半导体电路的晶体三极管的集电极11 黄色半导体电路的晶体三极管的基极12 蓝色半导体电路的晶体三极管的发射极13 蓝色二极管和整流二极管的阳极14 红色二极管和整流二极管的阴极15 蓝色晶闸管的阳极16 黄色晶闸管的门极17 红色晶闸管的阴极或双向晶闸管的门极18 白色主电极19 黑色整个装置及设备的内部布线一般推荐20 白色半导体电路。
三相五线制标准导线颜色一、概述三相五线制是工业用电中常用的供电方式，其中三相是指电源的三个相线（A、B、C），五线是指零线（N）、地线（PE）和保护地线（PEN）以及用于保护接地的黄绿双色线。
为了保证用电安全和正确接线，导线颜色有严格规定。
二、标准导线颜色1.火线（L，相线）：红色2.零线（N）：蓝色3.地线（PE）：黄绿双色（绿漆）4.零线（N）和地线（PE）的连接端子：采用裸铜编织线，颜色为黑色5.地线在电气设备中为连接基准接地电阻：通常为黄绿双色线，但在实际施工中为保证与接地网可靠连接，可能采用铜条或编织铜，颜色为深蓝色三、规范与实施在接线过程中，必须严格遵守导线颜色的规定。
零线和地线的颜色不得混淆，必须确保火线、零线和地线的颜色在所有电气设备中保持一致。
同时，为了确保安全，所有裸露的导电部分都应正确地接地，并使用绝缘材料进行保护。
此外，对于一些特殊设备或场所，如高压设备、配电室等，还需要特别注意导线的绝缘层和保护措施，以确保安全。
在施工过程中，应严格遵守相关规范和标准，确保导线的质量和安全性能。
四、案例分析在实际应用中，如果发现导线颜色不符合规范，应立即停止施工并采取相应措施进行纠正。
例如，如果发现火线和零线颜色相同，应立即更换导线；如果发现地线和零线颜色相同或混用，应立即纠正为黄绿双色；如果发现裸露的导电部分没有正确接地，应立即采取绝缘措施并进行修复。
五、建议和展望为了确保用电安全和正确接线，建议在施工过程中严格遵守三相五线制标准导线颜色的规定。
同时，对于一些特殊设备或场所，还需要特别注意导线的绝缘层和保护措施，确保施工质量和用电安全。
对于未来发展，我们应进一步加强相关标准和规范的执行力度，提高电气工程领域的施工水平和安全性能。
总之，三相五线制标准导线颜色的规范和实施对于保障用电安全和正确接线具有重要意义。
在实际应用中，应严格遵守相关规定，确保导线的质量和安全性能。

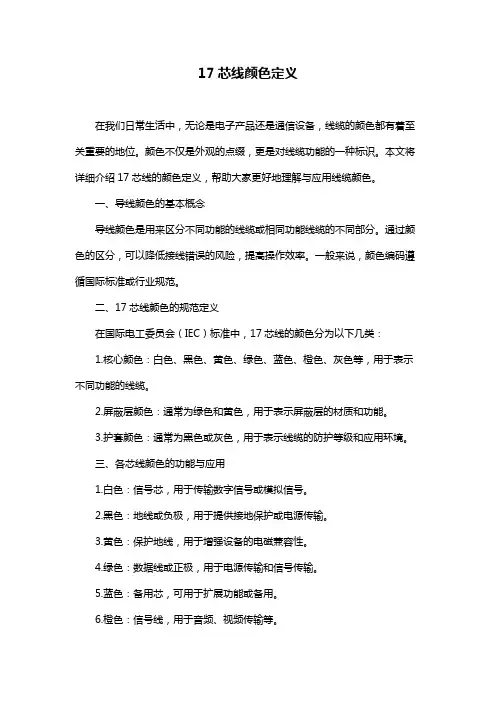

17芯线颜色定义在我们日常生活中，无论是电子产品还是通信设备，线缆的颜色都有着至关重要的地位。
颜色不仅是外观的点缀，更是对线缆功能的一种标识。
本文将详细介绍17芯线的颜色定义，帮助大家更好地理解与应用线缆颜色。
一、导线颜色的基本概念导线颜色是用来区分不同功能的线缆或相同功能线缆的不同部分。
通过颜色的区分，可以降低接线错误的风险，提高操作效率。
一般来说，颜色编码遵循国际标准或行业规范。
二、17芯线颜色的规范定义在国际电工委员会（IEC）标准中，17芯线的颜色分为以下几类：1.核心颜色：白色、黑色、黄色、绿色、蓝色、橙色、灰色等，用于表示不同功能的线缆。
2.屏蔽层颜色：通常为绿色和黄色，用于表示屏蔽层的材质和功能。
3.护套颜色：通常为黑色或灰色，用于表示线缆的防护等级和应用环境。
三、各芯线颜色的功能与应用1.白色：信号芯，用于传输数字信号或模拟信号。
2.黑色：地线或负极，用于提供接地保护或电源传输。
3.黄色：保护地线，用于增强设备的电磁兼容性。
4.绿色：数据线或正极，用于电源传输和信号传输。
5.蓝色：备用芯，可用于扩展功能或备用。
6.橙色：信号线，用于音频、视频传输等。
7.灰色：电源线，用于提供电力供应。
四、颜色编码在接线过程中的重要性颜色编码可以帮助工程师和操作人员快速识别线缆的功能和连接方式，降低错误接线的风险。
正确识别颜色编码，可以确保设备正常运行，避免因接线错误导致的故障。
五、总结：17芯线颜色定义的实用价值17芯线颜色定义在国际电工委员会（IEC）标准中，具有广泛的应用。
掌握17芯线的颜色定义，对于电子、通信等行业的工程师和操作人员来说，具有很高的实用价值。
通过颜色编码，可以提高接线效率，降低错误率，确保设备正常运行。
在实际应用中，不同行业和设备可能会有不同的颜色编码规范。
因此，在设计和使用线缆时，要充分了解和遵循相关行业的颜色编码标准。
导线绝缘颜色的含义
1、按导线绝缘颜色标识电路
黑色表示装置和设备的内部布线；
棕色表示直流电路的正极；
红色表示三相电路的W相，半导体三极管的集电极，二极管、整流二极管或晶闸管的阴极；
黄色表示三相电路中的U相，晶闸管和双向晶闸管的控制极；
绿色表示三相电路的V相；
蓝色表示直流电路的负极，半导体三极管的发射极，半导体二极管、整流二极管或晶闸管的阳极；三相电路的零线或中性线；直流电路中的接地线；
白色表示双向晶闸管的主电极，或无指定用色的半导体电路；
黄绿双色（每种色宽约15~100毫米交替贴接）表示安全用的接地线；
红、黑并行表示双心导线或双根绞线连接的电路。
2、接电路选择导线颜色
交流三相电路的U相用黄色表示，V相用绿色表示，W相用红色表示，零线或中性线用淡蓝色表示，安全用电的
接地线用黄绿双色表示；
直流电路的正极接地线用淡蓝色表示；
整个装置及设备的内部布线一般用黑色，半导体电路则用白色表示。
电气设备工程中的颜色规范要求详解在电气设备工程中，颜色规范是一项非常重要的要求。
准确的使用颜色可以帮助工程师和技术人员快速识别、判断和处理相关电气设备。
本文将详细解释电气设备工程中的颜色规范要求，包括导线、标识、灯光和设备的使用。
一、导线颜色规范要求导线是电气设备中最常见的元件之一，它们的颜色有特定的意义和用途。
根据国际电工委员会（IEC）的颜色编码规定，常用的导线颜色规范如下：1. 相线：蓝色代表中性线，棕色或者红色代表火线，而黄绿相间的颜色通常表示地线。
2. 控制线：绿色或者绿黄相间的颜色用于连接地线，灰色用于控制线。
3. 信号线：常见的信号线颜色包括橙色、黄色和白色。
二、设备标识颜色规范要求在电气设备工程中，设备标识的颜色也有一定的规范要求。
根据国际标准化组织（ISO）的相关标准，设备标识的颜色规范如下：1. 紧急停止按钮：红色，以突出其紧急性和重要性。
2. 启动按钮：绿色，表示设备可以启动。
3. 停止按钮：黄色，表示设备需要停止。
4. 警告标识：黄色，用于表示潜在的危险或注意事项。
5. 禁止标识：红色，用于表示禁止进入或操作。
三、灯光颜色规范要求在电气设备工程中，灯光的颜色也有特定的用途和含义。
常用的灯光颜色规范如下：1. 绿色灯光：表示设备正常工作或可启动。
2. 红色灯光：表示设备停止工作或有故障。
3. 黄色灯光：表示设备处于待机状态或需要注意。
4. 蓝色灯光：表示设备处于运行状态或可操作。
四、设备使用颜色规范要求在电气设备工程中，设备的外观颜色也可能有一定的规范要求。
这是为了方便人们识别和区分不同类型的设备。
一些常见的颜色规范要求如下：1. 交流电设备：通常为灰色。
2. 直流电设备：通常为黑色。
3. 高压设备：通常为橙色或者红色。
4. 低压设备：通常为绿色或者蓝色。
5. 控制设备：通常为黄色或者灰色。
以上只是一些常见的颜色规范要求，不同的国家和地区可能会有些许差异，因此在具体的工程项目中，还需要根据当地的标准和要求进行相应的调整。

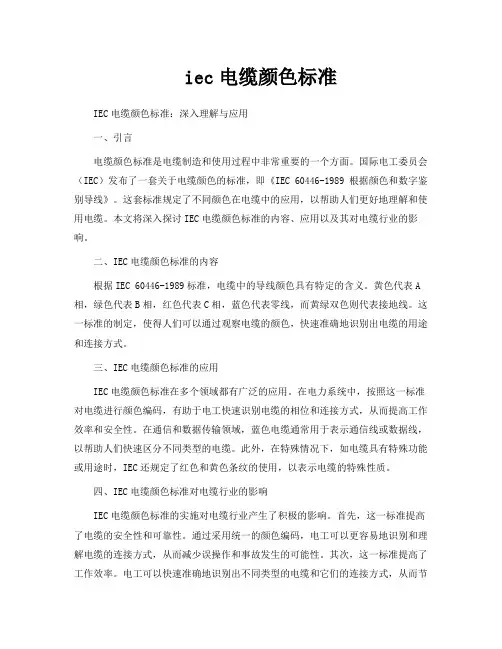

iec电缆颜色标准IEC电缆颜色标准：深入理解与应用一、引言电缆颜色标准是电缆制造和使用过程中非常重要的一个方面。
国际电工委员会（IEC）发布了一套关于电缆颜色的标准，即《IEC 60446-1989 根据颜色和数字鉴别导线》。
这套标准规定了不同颜色在电缆中的应用，以帮助人们更好地理解和使用电缆。
本文将深入探讨IEC电缆颜色标准的内容、应用以及其对电缆行业的影响。
二、IEC电缆颜色标准的内容根据IEC 60446-1989标准，电缆中的导线颜色具有特定的含义。
黄色代表A 相，绿色代表B相，红色代表C相，蓝色代表零线，而黄绿双色则代表接地线。
这一标准的制定，使得人们可以通过观察电缆的颜色，快速准确地识别出电缆的用途和连接方式。
三、IEC电缆颜色标准的应用IEC电缆颜色标准在多个领域都有广泛的应用。
在电力系统中，按照这一标准对电缆进行颜色编码，有助于电工快速识别电缆的相位和连接方式，从而提高工作效率和安全性。
在通信和数据传输领域，蓝色电缆通常用于表示通信线或数据线，以帮助人们快速区分不同类型的电缆。
此外，在特殊情况下，如电缆具有特殊功能或用途时，IEC还规定了红色和黄色条纹的使用，以表示电缆的特殊性质。
四、IEC电缆颜色标准对电缆行业的影响IEC电缆颜色标准的实施对电缆行业产生了积极的影响。
首先，这一标准提高了电缆的安全性和可靠性。
通过采用统一的颜色编码，电工可以更容易地识别和理解电缆的连接方式，从而减少误操作和事故发生的可能性。
其次，这一标准提高了工作效率。
电工可以快速准确地识别出不同类型的电缆和它们的连接方式，从而节省了大量的时间和精力。
此外，IEC电缆颜色标准还有助于推动电缆行业的规范化和标准化发展。
通过遵循这一标准，电缆制造商可以生产出质量更加稳定、性能更加可靠的电缆产品，从而提高市场竞争力。
五、结论与展望IEC电缆颜色标准是电缆制造和使用过程中不可或缺的一部分。
通过深入理解和应用这一标准，我们可以更好地利用电缆为我们的生活和工作服务。
ATX电源线颜色定义：黄色：＋12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机蓝色：－12V -12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。
红色：＋5V ＋5V导线数量与黄色导线相当，＋5V电源是提供给CPU和PCI、AGP、ISA 等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel ATX12V 2.2版本加强了+5V 的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
白色：－5V 目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。
橙色：＋3.3V 这是ATX电源专门设置的，为内存提供电源。
最新的24pin主接口电源中，着重加强了+3.3V供电。
该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。
一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。
使用+2.5V DDR内存和+1.8V DDR2内存的平台，主板上都安装了电压变换电路。
三相电源线颜色之国家规定及不同颜色标志电源线会用不同的颜色来代表线路的正负极，让电工有序混乱的使用电源线。
三相电源线也分很多颜色，每种颜色代表的接线都不一样。
在了解三相电源线颜色之前，我们可以先看看电路系统中不同颜色的导线所标注的电路知识，再看看国家是如何规定三相电源线颜色的。
三相电源线颜色之导线不同颜色标志1.黑色表示内部接线主要用于装置和设备。
2、棕色：直流电路的正极。
3、红色：三相电路的C相；集电极在半导体三极管上的；整流二极管、半导体二极管或可控硅管的阴极。
4、黄色：三相电路的A相；基极在半导体三极管上的；可控硅管和双向可控硅管的控制极。
5、绿色：三相电路的B相。
6、蓝色：直流电路的负极；半导体三极管的发射极；半导体二极管、整流二极管或可控硅管的阳极。
7、淡蓝色：三相电路的零线或中性线；直流电路的接地中线。
8、白色：双向可控硅管的主电极；无指定用色的半导体电路。
9、黄和绿双色（每种色宽约15～100毫米交替贴接）；安全用的接地线。
10.红黑并联:用双芯导线或两根绞合线连接的交流电路。
三相电源线颜色分类一般规定，三相电线颜色为黄、绿、红，分别为A、B、C三相，蓝色为零线，黄绿相间的为接地线，接线时黄、绿、红接火线，蓝色接零线，黄绿相间的线接到PE保护线上或者接到设备外壳上（外壳已与地网连接）。
变压器也许是控制回路的电源，如是380V，接到任意两根火线上；如是220V，则接一根火线，一根零线。
实际操作安全为上红色是火线，蓝色是零线，黄色或黄白相间的是地线。
有时四线颜色区分不太明显时，三根截面一样的为火线，截面稍小的为零线。
相线一般是黄、绿、红，保护中性线（PEN线）是黑色，保护线(PE线)是黄绿双色线，保护线在任何情况下都严禁作相线使用。
三相电源线颜色之民用线路国家规定，民用供电线路相线之间的电压（即线电压）为380V，相线和地线或中性线之间的电压（即相电压）均为220V。
进户线一般采用单相三线制，即三个相线中的一个和中性线（作零线）、地线。
电线、电缆作为电力传输的主要载体，广泛应用于电器装备、照明线路、家用电器等方面，而经常接触电缆电线的不只是电工行业的工作人员，我们每个人家里都少不了电线电缆，大家都知道电缆里面的几根线上都有不同的颜色，但是有多人少清楚这些五颜六色的导线外皮（表皮）分别表示什么意思？下面给大家介绍一下电线电缆表皮每一个颜色的含义！1导线外皮颜色的规定国标：黄、绿、红．蓝分别代表A．B．C．N欧洲标准：红色（L1）、黄色/白色（L2）、蓝色（L3）、黑色（中线）、绿/黄（地线）今后标准颜色：棕色（L1）、黑色（L2）、灰色（L3）、蓝色（中线）、绿/黄（地线）交流三相电路的A相：黄色；B相：绿色；C相：红色；零线或中性线：淡蓝色；接地线：黄和绿双色。
用双芯导线或双根绞线连接的交流电路：红黑色并行。
直流电路的正极：棕色；负极：蓝色；标准：GB7947-2006（IDT IEC60446-1999）：2下列颜色容许用于导体的标识：黑、棕、红、橙、黄、绿、蓝、紫、灰、白、粉红、青绿。
1、优先使用黑色或棕色表示系统中的交流相导体。
2、仅在与保护导体着色不太可能发生混淆的地方，允许使用单一的绿色和黄色。
3、在电路中包含一个中性或中间导体的地方应使用蓝色作为颜色标识。
为避免混淆推荐使用淡蓝色。
香港：（新标准于97年7月执行）旧：三相：红、黄（或白）、蓝；中性线：黑；保护地：黄绿色新：三相：棕、黑、灰；中性线：蓝；保护地：黄绿色交流三相电路的A相：黄色；B相：绿色；C相：红色；零线或中性线，淡蓝色；接地线：黄和绿双色。
用双芯导线或双根绞线连接的交流电路：红黑色并行。
直流电路的正极：棕色；负极：蓝色；3依导线颜色标志电路时黑色：装置和设备的内部布线。
棕色：直流电路的正极。
红色：三相电路和C相；半导体三极管的集电极；半导体二极管、整流二极管或可控硅管的阴极。
黄色：三相电路的A相；半导体三极管的基极；可控硅管和双向可控硅管的控制极。
绿色：三相电路的B相。
工控线色标准一、颜色识别在工业控制系统中，颜色是一个重要的标识元素。
通过不同颜色的线缆和组件，可以轻松地区分不同的信号、电源和通信线路。
以下是常见的颜色识别标准：1.蓝色：一般用于电源线或控制线路。
2.绿色：一般用于信号线或警报线路。
3.黑色：一般用于接地线或屏蔽线。
4.红色：一般用于热敏元件或高温报警线路。
5.黄色：一般用于警报或故障指示线路。
6.白色：一般用于通信线路或数字信号线路。
二、线号标识在线缆上标记线号是工控系统中非常重要的一个环节。
线号标识可以快速识别线缆的用途和连接对象，方便后期维护和调试。
一般在线缆的两端和关键连接点处都应进行线号标识。
三、电缆颜色搭配在工业控制系统中，电缆的颜色搭配也是非常重要的。
为了方便识别和区分，通常会根据不同的用途选择不同的颜色搭配。
以下是常见的电缆颜色搭配：1.蓝色+白色：一般用于电源线。
2.绿色+白色：一般用于信号线。
3.黑色+白色：一般用于接地线。
4.红色+白色：一般用于高温报警线路。
5.黄色+白色：一般用于故障指示线路。
四、导线颜色标准在工业控制系统中，导线的颜色标准也是非常重要的。
正确的颜色标识可以避免混淆和错误连接。
以下是常见的导线颜色标准：1.黑色：一般用于接地线或屏蔽线。
2.棕色：一般用于控制线路或模拟信号线路。
3.红色：一般用于电源线或数字信号线路。
4.黄色：一般用于警报线路或故障指示线路。
5.蓝色：一般用于信号线或通信线路。
6.绿色：一般用于模拟信号线路或温度传感器线路。
7.白色：一般用于数字信号线路或模拟信号线路的备用线。
8.灰色：一般用于不重要的信号线路或备用电缆。
导线颜色国家标准导线颜色是指电力系统中用于区分不同电压等级的导线的颜色标识。
国家标准对导线颜色进行了明确规定，以确保电力系统的安全运行。
根据国家标准，不同颜色的导线代表着不同的电压等级，正确使用和识别导线颜色对于电力系统的安全运行至关重要。
首先，国家标准规定了导线颜色的具体含义。
在低压电力系统中，蓝色导线代表零线，棕色导线代表火线，黄绿双色导线代表地线。
在高压电力系统中，不同的颜色代表着不同的电压等级，如红色代表220V，黄色代表380V，绿色代表500V 等。
这些颜色的标识统一规定，有利于工程师、技术人员和维护人员正确识别导线的电压等级，避免因误判导致的安全事故。
其次，国家标准规定了导线颜色的使用范围。
根据国家标准，导线颜色标识主要适用于电力系统中的架空线、电缆线和设备内部的导线。
这些颜色标识的使用范围明确规定，有利于统一标识和识别，提高了电力系统的安全性和可靠性。
此外，国家标准还规定了导线颜色标识的施工要求。
在进行电力系统的安装、改造和维护时，必须严格按照国家标准规定的导线颜色进行标识和使用。
施工人员必须熟悉国家标准规定的导线颜色含义，正确使用不同颜色的导线，确保施工质量和电力系统的安全运行。
总之，导线颜色国家标准的制定对于电力系统的安全运行起着至关重要的作用。
正确使用和识别导线颜色可以有效避免因误判导致的安全事故，提高电力系统的可靠性和安全性。
因此，各相关单位和人员都应严格遵守国家标准，确保导线颜色的正确使用和识别，为电力系统的安全运行做出应有的贡献。
在实际工作中，我们要充分认识到导线颜色国家标准的重要性，加强对导线颜色的学习和了解，提高对导线颜色标识的识别能力。
只有做到了解国家标准、严格遵守规定、正确使用和识别导线颜色，才能确保电力系统的安全运行，保障人民群众的生命财产安全。
导线颜色国家标准是电力系统安全运行的重要保障，我们每个人都应该认真对待，做到心中有数，严格按照规定执行，共同维护电力系统的安全和稳定。
欧洲CE认证标准中导线颜色划分
导线颜色划分如下：
1、保护导线（PE）必须采用黄绿双色。
2、动力电路的中线（N）和中间线（M）必须是浅蓝色。
3、交流动力电路应采用黑色、棕色、灰色。
4、交流控制电路采用红色。
5、直流控制电路采用棕色正极、蓝色负极。
电工成套装置中的导线颜色
1 依导线颜色标志电路时
1．1 黑色：装置和设备的内部布线。
1．2 棕色：直流电路的正极。
1．3红色：三相电路的C相；
半导体三极管的集电极；
半导体二极管、整流二极管或可控硅管的阴极。
1．4黄色：三相电路的A相；
半导体三极管的基极；
可控硅管和双向可控硅管的控制极。
1．5绿色：三相电路的B相。
1．6蓝色：直流电路的负极；
半导体三极管的发射极；
半导体二极管、整流二极管或可控硅管的阳极。
1．7 淡蓝色：三相电路的零线或中性线；
直流电路的接地中线。
1．8 白色：双向可控硅管的主电极；
无指定用色的半导体电路。
1．9 黄和绿双色（每种色宽约15~100毫米交替贴接）；安全用的接地线。
1．10 红、黑色并行：用双芯导线或双根绞线连接的交流电路。
2 依电路选择导线颜色时
2．1 交流三相电路的
A相：黄色；
B相：绿色；
C相：红色；
零线或中性线，淡蓝色；
安全用的接地线：黄和绿双色。
2．2 用双芯导线或双根绞线连接的交流电路：红黑色并行。
2．3直流电路的正极：棕色；
负极：蓝色；
接地中线：淡蓝色。
2．4 半导体电路的半导体三极管的集电极：红色；
基极：黄色；
发射极：蓝色。
半导体二极管和整流二极管的阳极：蓝色；
阴极：红色。
可控硅管的阳极：蓝色；
控制极：黄色；
阴极：红色。
双向可控硅管的控制极：黄色；
主电极：白色。
2．5整个装置及设备的内部布线一般推荐：黑色；
半导体电路：白色；
有混淆时：容许选指定用色外的其它颜色（如：橙、紫、灰、绿蓝、玫瑰红等）。
2．6 具体标色时，在一根导线上，如遇有两种或两种以上的可标色，视该电路的特定情况，依电路中需要表示的某种含义进行定色。
