中国汽车导线颜色代码

电缆颜色的中英文缩写对照一：二字母缩写法中华人民共和国国家标准GB/T13534－92电气颜色标志的代号Code for designation of colours for electricity本标准等效采用国际标准IEC 757（1983）《颜色标志的代码》。

1 主题内容与适用范围本标准规定了常用颜色标志的字母代码及表示方法。

本标准适用于电气技术方面的文件图样和标记等，也可供其他技术领域参考使用。

2 字母代码颜色标志的字母代码一般由该颜色的英文单词缩写形式表示。

常用颜色标志的字母代码示于下表。

如果有必要采用下表所示之外的其他颜色，可按本标准中字母代码的组成形式作出规定并在相应设备的技术文件（如产品规范）中说明。

4 不同部件的不同颜色对于不同部件上的不同颜色，各颜色标志的字母代码之间用“加号”（+）隔开。

例如，具有两根黑色、一根棕色、一根蓝色和一根绿/黄双色的五芯电缆的颜色代码为：BK+BK+BN+BU+GNYE附加说明：本标准由中华人民共和国机械电子工业部提出。

本标准由机械电子部机械标准化研究所负责起草。

本标准主要起草人杨芙、韦建华二：三字母缩写法BGE beige 米色?BLU? blue 蓝色?BLK black 黑色?LAV lavender 淡紫色?BGY Blue grey 蓝灰色LBL lightblue 浅蓝色VLT violet 紫色?SKY skyblue 天蓝色WHI white 白色GRY? grey 灰色?NAT natural 自然色GRN green 绿色LPK lightpink 浅粉色AQU Aqua 水绿色MAG magenta 洋红色?TUR turquoise 青绿色?PNK pink 粉色CRP crystal pink 晶粉SKN sky nature 天蓝色PLT purple tulip 紫色OLV olive 橄榄绿HBL hotblue 亮蓝FUS fuchsia 紫红色GLD golden 金色PUR? purple 紫色?RED red 红色?SAL salmon 鲜肉色?YLW yellow 黄色?三、车用电路1：TOYOT丰田（代表日本车系）B=Black黑色BR=Brown棕色G=Green绿色GR=Gray灰色L=Blue蓝色LG=Light Green浅绿色O=Orange橙色P=Pink粉红色R=Red红色SB=Sky Blue天蓝色V=Violet紫色W=White白色Y=Yellow黄色2：GM通用（代表美国车系）BLK=Black黑色ORN=Orange橙色WHT= White白色BLU= Blue蓝色PNK= Pink粉红色YEL= Yellow黄色BRN= Brown棕色PPL=Purple紫色GRA=Gray灰色RED=Red红色GRN=Green绿色TAN=褐色另外还有两个修饰语：DK=Dark深色LT=Light浅色3：FORD福特（也是美国车系常用的）BK=Black黑色O=Orange橙色W= White白色BL= Blue蓝色PK= Pink粉红色Y= Yellow黄色BR= Brown棕色P=Purple紫色GY=Gray灰色R=Red红色GN=Green绿色PK= Pink粉红色? T=Tan褐色DB=Dark Blue深蓝色DG==Dark Blue深蓝色LB=Dark Blue浅蓝色LG=Dark Blue浅蓝色4：BMW宝马（代表德国车系，有德、英两种缩写方式）BK=Black黑色BL= Blue蓝色BR= Brown棕色GE= Yellow黄色GN=Green绿色GR=（1）Green绿色（2）Gray灰色GY=Gray灰色OR=Orange橙色PK= Pink粉红色R=Red红色RT=Red红色RS Pink粉红色SW=Black黑色TN=褐色V=Violet紫色VI=Violet紫色W= White白色WS= White白色Y= Yellow黄色GY=Gray灰色OR=Orange橙色PK= Pink粉红色R=Red红色RT=Red红色RS Pink粉红色SW=Black黑色TN=褐色V=Violet紫色VI=Violet紫色W= White白色WS= White白色Y= Yellow黄色。

电路图中导线颜色的英文缩写一、TOYOT丰田（代表日本车系）B=Black黑色BR=Brown棕色G=Green绿色GR=Gray灰色L=Blue蓝色LG=Light Green浅绿色O=Orange橙色P=Pink粉红色R=Red红色SB=Sky Blue天蓝色V=Violet紫色W=White白色Y=Yellow黄色二、GM通用（代表美国车系）BLK=Black黑色ORN=Orange橙色WHT= White白色BLU= Blue蓝色PNK= Pink粉红色YEL= Yellow黄色BRN= Brown棕色PPL=Purple紫色GRA=Gray灰色RED=Red红色GRN=Green绿色TAN=褐色另外还有两个修饰语：DK=Dark深色LT=Light浅色三、FORD福特（也是美国车系常用的）BK=Black黑色O=Orange橙色W= White白色BL= Blue蓝色PK= Pink粉红色Y= Yellow黄色BR= Brown棕色P=Purple紫色GY=Gray灰色R=Red红色GN=Green绿色PK= Pink粉红色T=Tan褐色DB=Dark Blue深蓝色DG==Dark Blue深蓝色LB=Dark Blue浅蓝色LG=Dark Blue浅蓝色四、BMW宝马（代表德国车系，有德、英两种缩写方式）BK=Black黑色BL= Blue蓝色BR= Brown棕色GE= Yellow黄色GN=Green绿色GR=（1）Green绿色（2）Gray灰色GY=Gray灰色OR=Orange橙色PK= Pink粉红色R=Red红色RT=Red红色RS Pink粉红色SW=Black黑色TN=褐色V=Violet紫色VI=Violet紫色W= White白色WS= White白色Y= Yellow黄色。

QIAOYUN ELECTRONICS德标汽车线国标汽车线美标汽车线QIAOYUN ELECTRONICS、镀锡端子D、镀镍端子QIAOYUN ELECTRONICSE、钝化端子、素材端子4、护套材质（塑料件）QIAOYUN ELECTRONICS1，线束包扎设计2、包扎用原材料性能分析3、外装缠胶布4、密缠胶布19×20 的规格胶布⑵、基准（图面指示）½⑶、方法：不要拉长胶布缠在电线上、即使弯曲成直角（缠胶布处），也看不到里面的电线。

、胶布缠绕部不要拧曲、端末剥离。

QIAOYUN ELECTRONICS5、分支缠胶布不要拉长胶布，认真缠到电线上。

⑷、外观分支部胶布缠绕部不要有拧曲、末端剥离等，缠胶布后要看不到电线。

QIAOYUN6、疏缠胶布50mm以下短的部位或电线根数5根以下时胶布与胶布间的重叠量小于1/2以下,则视为疏缠。

⑶、缠绕方法、疏缠胶布后，不要有胶布拧曲、末端剥落。

、不要有电线突起，影响产品的外观。

（电线突出3mm以内的为合格）5、多线压接部缠胶布⑴、缠法为半缠绕（重叠一圈半以上）A尺寸10mm以上，缠绕⑵、为了防止胶布翻起等，要在胶布缠绕结束部分认真压好。

不同截面时压接叶片需封闭且压允许存在少量空隙线芯和绝缘层须可见线芯压接须封闭压接棱角须对称二，完成压接的端子三，压接检验F－Crimp overlap-crimp 好GOOD导线截面太大conductor cross section too big压接高度太crimp height too low压接高度太crimp height too high torn / 裂痕叠压接too high/ 太高too low/ 太低too high / 太高too low / 太低不好BAD44QIAOYUN ELECTRONICS1, 电线束尺寸应符合下列要求：3,接点应符合下列要求采用无焊料焊接方法时撕裂力应不小于下表的规定。

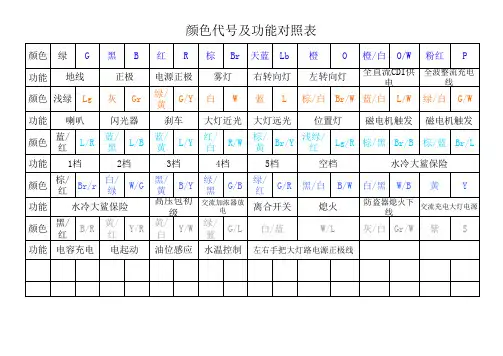

导线颜色的识别随着汽车用电设备的增加，安装在汽车上的导线数目也越来越多，为了便于识别和检修汽车电器设备，通常将电线束中的低压线采用不同的颜色组成。

根据我国《汽车拖拉机电线颜色选用规则》的规定，低压电路的电线(标称截面≤4mm2)，在选配线时习惯采取两种选用原则，即以单色线为基础的选用和以双色线为基础的选用。

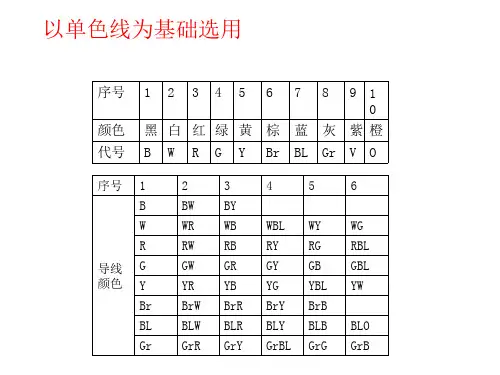

(1)以单色线为基础选用时，其单色线的颜色和双色线主、辅色的搭配及其代号分别如表 1和表 2所示，其中黑色(B)为专用接地(搭铁)线。

(2)以双色线为基础选用时，各用电系统的电源线为单色，其余均为双色;其双色线的主色如表 3所列。

当其标称截面积大于1.5mm2时，导线只用单色线，但电源系统可增加使用主色为红色、辅色为白色或黑色的两种双色线。

对于标称截面积小于1.5mm2的双色线，其主、辅颜色的搭配可参见表 4所示。

表 1 汽车用单色低压线的颜色与代号表 2 汽车用双色低压线颜色的塔配与代号表 3 汽车各用汽车电系统双色低压线主色的规定表 4 汽车用小截面双色低压线主、辅色的搭配表低压导线截面选择及供电半径的确定( 本站提供应用行业：电力阅读次数：)【字体：大中小】低压导线截面的选择，有关的文件只规定了最小截面，有的以变压器容量为依据，有的选择几种导线列表说明，在供电半径上则规定不超过0.5km。

本文介绍一种简单公式作为导线选择和供电半径确定的依据，供电参考。

1低压导线截面的选择1.1选择低压导线可用下式简单计算：S=PL/CΔU％(1)式中P——有功功率，kW；L——输送距离，m；C——电压损失系数。

系数C可选择：三相四线制供电且各相负荷均匀时，铜导线为85，铝导线为50；单相220V供电时，铜导线为14，铝导线为8.3。

(1)确定ΔU％的建议。

根据《供电营业规则》(以下简称《规则》)中关于电压质量标准的要求来求取。

即：10kV及以下三相供电的用户受电端供电电压允许偏差为额定电压的±7％；对于380V则为407～354V；220V单相供电，为额定电压的＋5％，－10％，即231～198V。

汽车电路导线规定标准一、低压普通导线（一）导线直径及电流普通低压导线为铜质量多丝软线，根据外皮绝缘包层的材料不同有分为QVR型和QFR 型两种。

普通到想的横截面积主要根据用点设备的工作电流进行选择。

然而，对功率很小的设备而言，如果仅从工作电流的大小来进行选择导线，那么由于其截面积小、机械强度低，导线就很容易折段，因此汽车电系中所用的导线界面积最小不的小于0.5平方毫米。

汽车低压导线的结构与规格如表1，其允许载流量如表2，汽车12V电系主要电路导线横面的推荐值如表3所示。

汽车用低压导线的结构与规格表1标称横截面积(mm2)线芯结构绝缘层标称厚度(mm) 电线最大外经(mm) 根数单根直径(mm2)0.5 0.6 2.2 0.6 0.6 2.30.8 7 0.39 0.6 3.51.0 7 0.43 0.62.61.5 17 0.52 0.62.92.5 19 0.41 0.83.8 4 19 0.52 0.84.4 6 19 0.64 0.95.2 8 19 0.74 0.9 5.7 10 49 0.52 1.06.9 16 49 0.64 1.0 8.0 25 98 0.58 1.2 10.3 35 133 0.58 1.2 11.3 50 133 0.68 1.4 13.3低压导线标称截面允许负载电流值表2导线标称横截面积（mm2）0.5 0.8 1.0 1.5 2.5 3.0 4.0 6.0 10 13 允许接截流量（A）11 14 20 22 25 35 50 60 12V电系主要电路导线截面推荐值表3汽车种类额定电压（V）标称截面（mm2）用于连接电器设备与电路名称轿车载重车挂车120.5 尾灯、顶灯、指示灯、仪表灯、牌照灯、燃油表、刮水器、电动机、石英钟0.8 转向灯、制动灯、停车灯、分电器1.0 前照灯近光灯丝、电喇叭（3A以上）1.5 前照灯远光灯丝、电喇叭（3A以上）1.5~4 5A以上线路（除本表所列电器线路以外）的连接导线4~6 电热塞4~25 电源线16~95 起动线路导线截面还受通过电路的电压降的制约。

颜色代码缩写方式一：缩写英文中文BK Black黑色BN Brown棕色BU Blue蓝色CR Clear透明DKGN Dark Green 深绿色GN Green绿色GY Gray灰色LT BU Light Blue 浅蓝色LT GN Light Green 浅绿色OG Orange橙色PK Pink粉红色PL Purple紫色RD Red红色TN Tan褐色VI Violet粉紫色WT White白色YL Yellow黄色缩写方式二：BGE beige 米色BLU blue 蓝色BLK black 黑色LAV lavender 淡紫色BGY Blue grey 蓝灰色LBL lightblue 浅蓝色VLT violet 紫色SKY skyblue 天蓝色WHI white 白色GRY grey 灰色NAT natural 自然色GRN green 绿色LPK lightpink 浅粉色AQU Aqua 水绿色MAG magenta 洋红色TUR turquoise 青绿色PNK pink 粉色CRP crystal pink 晶粉SKN sky nature 天蓝色PLT purple tulip 紫色OLV olive 橄榄绿HBL hotblue 亮蓝FUS fuchsia 紫红色GLD golden 金色PUR purple 紫色RED red 红色SAL salmon 鲜肉色YLW yellow 黄色缩写方式三：序号英文简写英文中文1 WH White 白色2 BN Brown 棕色3 GN Green 绿色4 YE Yellow 黄色5 GY Grey 灰色6 PK Pink 粉红色7 BU Blue 蓝色8 RD Red 红色9 BK Black 黑色10 VT Violet 紫色11 GN/PK Green-pink 绿/粉红色12 RD/BU Red-blue 红/蓝色13 WH/GN White-green 白/绿色14 BN/GN Brown-green 棕/绿色15 WH/YE white-yeellow 白/黄色16 YE/BN Yellow-brown 黄/棕色17 WH/GY White-grey 白/灰色18 GY/BN Grey-brown 灰/棕色19 WH/PK White-pink 白/粉红色20 PK/BN pink-brown 粉红/棕色21 WH/BU White-blue 白/蓝色22 BN/BU Brown-blue 棕/蓝色23 WH/RD White-red 白/红色24 BN/RD brown-red 棕/红色25 WH/BK White-black 白/黑色26 BN/BK Brown-black 棕/黑色27 GY/BK Grey-green 灰/绿色28 YE/GY Yellow-grey 黄/灰色汽车电线颜色缩写2007-05-10 08:54缩写英文中文B Black 黑色BR Brown 棕色G Green 绿色GY Gray 灰色L Blue 蓝色LG Lignl Green 浅绿色OR Orange 橙色P Pink 粉红色PU Purple 紫色R Red 红色SB Sky Blue 天蓝色W White 白色Y Yellow 黄色三、美国汽车电线颜色缩写[TOP]缩写英文中文BK Black 黑色BN Brown 棕色BU Blue 蓝色CR Clear 透明DKGN Dark Green 深绿色GN Green 绿色GY Gray 灰色LT BU Light Blue 浅蓝色LT GN Light Green 浅绿色OG Orange 橙色PK Pink 粉红色PL Purple 紫色RD Red 红色TN Tan 褐色VI Violet 粉紫色WT White 白色YL Yellow 黄色BGE beige 米色BLU blue 蓝色BLK black 黑色LAV lavender 淡紫色BGY Blue grey 蓝灰色LBL lightblue 浅蓝色VLT violet 紫色SKY skyblue 天蓝色WHI white 白色GRY grey 灰色NAT natural 自然色GRN green 绿色LPK lightpink 浅粉色AQU Aqua 水绿色MAG magenta 洋红色TUR turquoise 青绿色PNK pink 粉色CRP crystal pink 晶粉SKN sky nature 天蓝色PLT purple tulip 紫色OLV olive 橄榄绿HBL hotblue 亮蓝FUS fuchsia 紫红色GLD golden 金色PUR purple 紫色RED red 红色SAL salmon 鲜肉色YLW yellow 黄色。

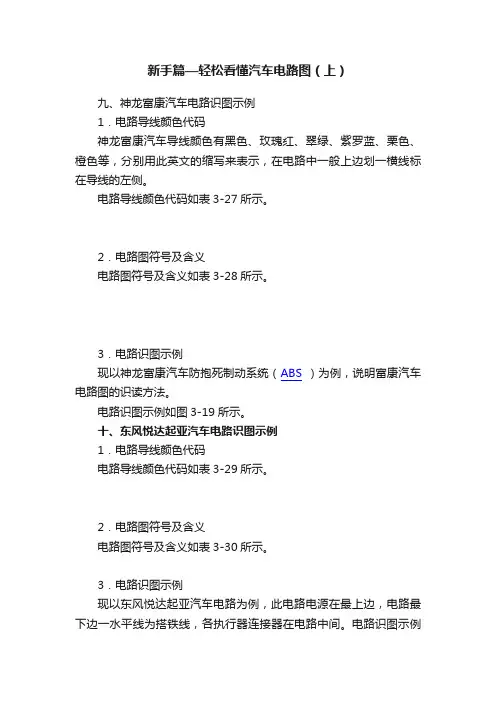

新手篇—轻松看懂汽车电路图（上）
九、神龙富康汽车电路识图示例
1．电路导线颜色代码
神龙富康汽车导线颜色有黑色、玫瑰红、翠绿、紫罗蓝、栗色、橙色等，分别用此英文的缩写来表示，在电路中一般上边划一横线标在导线的左侧。

电路导线颜色代码如表3-27所示。

2．电路图符号及含义
电路图符号及含义如表3-28所示。

3．电路识图示例
现以神龙富康汽车防抱死制动系统（ABS）为例，说明富康汽车电路图的识读方法。

电路识图示例如图3-19所示。

十、东风悦达起亚汽车电路识图示例
1．电路导线颜色代码
电路导线颜色代码如表3-29所示。

2．电路图符号及含义
电路图符号及含义如表3-30所示。

3．电路识图示例
现以东风悦达起亚汽车电路为例，此电路电源在最上边，电路最下边一水平线为搭铁线，各执行器连接器在电路中间。

电路识图示例
如图3-20所示。

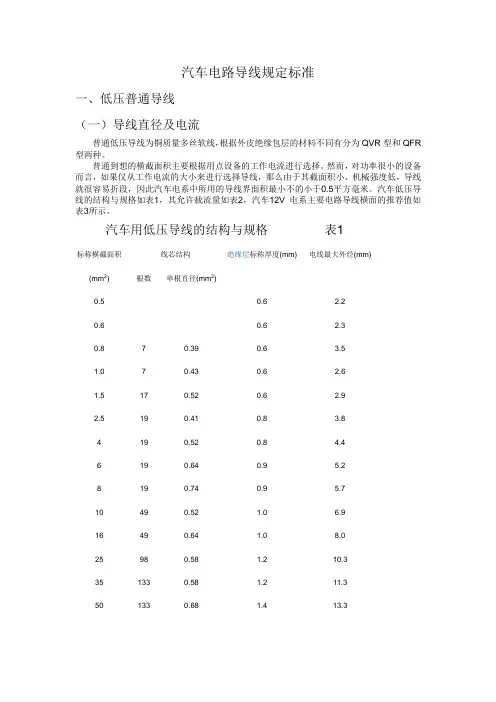

汽车电路导线规定标准一、低压普通导线（一）导线直径及电流普通低压导线为铜质量多丝软线，根据外皮绝缘包层的材料不同有分为QVR型和QFR 型两种。

普通到想的横截面积主要根据用点设备的工作电流进行选择。

然而，对功率很小的设备而言，如果仅从工作电流的大小来进行选择导线，那么由于其截面积小、机械强度低，导线就很容易折段，因此汽车电系中所用的导线界面积最小不的小于0.5平方毫米。

汽车低压导线的结构与规格如表1，其允许载流量如表2，汽车12V电系主要电路导线横面的推荐值如表3所示。

汽车用低压导线的结构与规格表1标称横截面积(mm2)线芯结构绝缘层标称厚度(mm) 电线最大外经(mm) 根数单根直径(mm2)0.5 0.6 2.2 0.6 0.6 2.30.8 7 0.39 0.6 3.51.0 7 0.43 0.62.61.5 17 0.52 0.62.92.5 19 0.41 0.83.8 4 19 0.52 0.84.4 6 19 0.64 0.95.2 8 19 0.74 0.9 5.7 10 49 0.52 1.06.9 16 49 0.64 1.0 8.0 25 98 0.58 1.2 10.3 35 133 0.58 1.2 11.3 50 133 0.68 1.4 13.3低压导线标称截面允许负载电流值表2导线标称横截面积（mm2）0.5 0.8 1.0 1.5 2.5 3.0 4.0 6.0 10 13 允许接截流量（A）11 14 20 22 25 35 50 60 12V电系主要电路导线截面推荐值表3汽车种类额定电压（V）标称截面（mm2）用于连接电器设备与电路名称轿车载重车挂车120.5 尾灯、顶灯、指示灯、仪表灯、牌照灯、燃油表、刮水器、电动机、石英钟0.8 转向灯、制动灯、停车灯、分电器1.0 前照灯近光灯丝、电喇叭（3A以上）1.5 前照灯远光灯丝、电喇叭（3A以上）1.5~4 5A以上线路（除本表所列电器线路以外）的连接导线4~6 电热塞4~25 电源线16~95 起动线路导线截面还受通过电路的电压降的制约。

电路图中不同车系导线颜色的英文缩写电路图中不同车系导线颜色的英文缩写自动变速箱维修杭州腾骅自动变速箱维修专家总结：一、TOYOT丰田（代表日本车系）B=Black黑色BR=Brown棕色G=Green绿色GR=Gray灰色L=Blue蓝色LG=Light Green浅绿色O=Orange橙色P=Pink粉红色R=Red红色SB=Sky Blue天蓝色V=Violet紫色W=White白色Y=Yellow黄色二、GM通用（代表美国车系）BLK=Black黑色ORN=Orange橙色WHT= White白色BLU= Blue蓝色PNK= Pink粉红色YEL= Yellow黄色BRN= Brown棕色PPL=Purple紫色GRA=Gray灰色RED=Red红色GRN=Green绿色TAN=褐色另外还有两个修饰语：DK=Dark深色LT=Light浅色三、FORD福特（也是美国车系常用的）BK=Black黑色O=Orange橙色W= White白色BL= Blue蓝色PK= Pink粉红色Y= Yellow黄色BR= Brown棕色P=Purple紫色GY=Gray灰色R=Red红色GN=Green绿色PK= Pink粉红色T=Tan褐色DB=Dark Blue深蓝色DG==Dark Blue深蓝色LB=Dark Blue浅蓝色LG=Dark Blue浅蓝色四、BMW宝马（代表德国车系，有德、英两种缩写方式）BK=Black黑色BL= Blue蓝色BR= Brown棕色GE= Yellow黄色GN=Green绿色GR=（1）Green绿色（2）Gray灰色GY=Gray灰色OR=Orange橙色PK= Pink粉红色R=Red红色RT=Red红色RS Pink粉红色SW=Black黑色TN=褐色V=Violet紫色VI=Violet紫色W= White白色WS= White白色Y= Yellow黄色。
