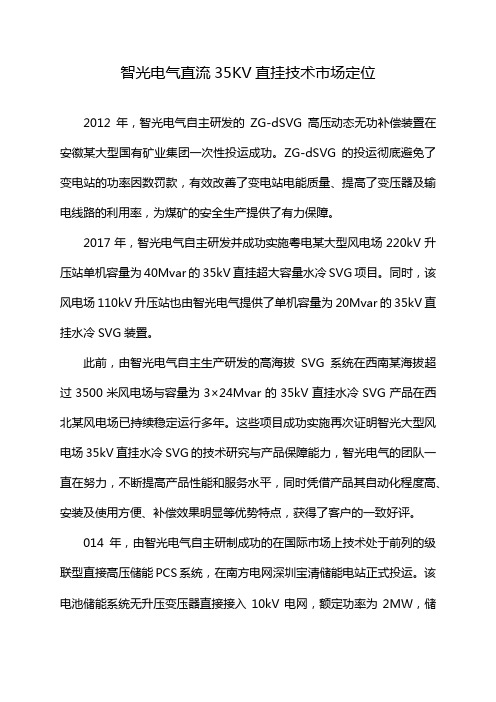

智光电气直流35KV直挂技术市场定位2012年，智光电气自主研发的ZG-dSVG高压动态无功补偿装置在安徽某大型国有矿业集团一次性投运成功。
ZG-dSVG的投运彻底避免了变电站的功率因数罚款，有效改善了变电站电能质量、提高了变压器及输电线路的利用率，为煤矿的安全生产提供了有力保障。
2017年，智光电气自主研发并成功实施粤电某大型风电场220kV升压站单机容量为40Mvar的35kV直挂超大容量水冷SVG项目。
同时，该风电场110kV升压站也由智光电气提供了单机容量为20Mvar的35kV直挂水冷SVG装置。
此前，由智光电气自主生产研发的高海拔SVG系统在西南某海拔超过3500米风电场与容量为3×24Mvar的35kV直挂水冷SVG产品在西北某风电场已持续稳定运行多年。
这些项目成功实施再次证明智光大型风电场35kV直挂水冷SVG的技术研究与产品保障能力，智光电气的团队一直在努力，不断提高产品性能和服务水平，同时凭借产品其自动化程度高、安装及使用方便、补偿效果明显等优势特点，获得了客户的一致好评。
014年，由智光电气自主研制成功的在国际市场上技术处于前列的级联型直接高压储能PCS系统，在南方电网深圳宝清储能电站正式投运。
该电池储能系统无升压变压器直接接入10kV电网，额定功率为2MW，储能容量为2MWh。
该项目攻克了大容量电池储能电站诸多关键技术难题，在PCS能量转换和电池均衡控制技术方面达到国际先进水平，并且入选“2015中国智慧能源产业十大优秀案例”。
2018年，智光储能自主研制并投产单机额定容量为5MW/3MWh的国内较为领先的商业级级联型直接高压储能系统。
该项目形成了一整套技术领先、安全可靠、性能优异的高压大容量储能电站系统解决方案，可满足当前电站型大容量储能应用场景的需要。
2019年，智光储能交付了广东顺德某2*300MW 火电机组9MW/5MWh 级联型高压储能系统，该系统重点解决了当前储能系统电池大规模成组使用所带来的安全与一致性应用问题，从电池安全应用的角度提出了新的储能拓扑结构，占地面积比常规方式少 30% 左右。
作者简介:岳显林（1987-），男，工程师。
从事矿物加工工作。
四川会东大梁矿业66万吨/年选矿厂改扩建项目位于四川省凉山彝族自治州会东县大桥区铅锌镇境内，会东铅锌矿属于碳酸盐型热液充填交代的以锌为主的简单硫化物铅锌银矿床。
由于选矿厂改扩建项目采用湿式半自磨-球磨-水力旋流器分级工艺代替原来的破碎筛分、球磨螺旋分级工艺，且矿石性质多变对磨矿分级产品产生一定的影响，生产上一度存在不稳定状况。
为保证磨矿分级产品合格的浓度、细度，稳定选矿工艺指标，提高选矿厂原矿的处理能力。
故把“优化磨矿工艺参数，提高磨机处理能力”作为研究的主要任务。
1影响半自磨机磨矿效果的主要参数1.1入磨原料对磨矿过程的影响入磨原料影响半自磨机磨矿效果的因素主要是进入磨机矿料的矿石力学性质及磨矿产品的粒度要求[1-3]。
矿石的力学性质包括矿石的硬度、脆性、解理及结构缺陷。
入磨矿料的矿石力学特性是客观存在的，通常不能改变。
硬度大的矿石中矿物结晶的键合力强，磨机磨碎矿石需要较长的时间，不仅使磨机处理的矿量降低，且增大磨机电耗；反之，硬度小的矿石中矿物结晶的键合力弱，矿石容易磨细，磨机处理量岳显林(四川会东大梁矿业有限公司,四川会东615205)摘要：研究影响半自磨机磨矿效果的主要因素。
找出生产现场半自磨机参数存在的问题，通过对给矿速度、磨矿浓度及磨机衬板等参数的优化，使半自磨机的日处理量由1900t/d 提高到2100t/d ；钢球单耗由1kg/t 降低到0.7kg/t ；衬板使用寿命由6个月增加到8个月；半自磨排矿产品细度（-200目含量）由40.75%降低到38.05%。
关键词：半自磨机;矿石性质;磨机衬板;磨矿浓度;给矿速度中图分类号：TD921.4;TD952文献标志码：AOptimize Process Parameters of Semi-autogenous Mill to Improve Processing CapacityYUE Xianlin(Sichuan Huidong Daliang Mining Co.,Ltd ,Huidong 615205,China )Abstract :The main factors affecting grinding effect of semi -autogenous mill were studied.To find out the problems existing in the parameters of the semi-automatic mill in the production site,and to improve the daily processing capacity of the semi-automatic mill from 1900t/d to 2100t/d by optimizing the parameters such as feed speed,grinding concentration and mill lining plate.The unit consumption of steel ball decreased from 1kg/t to 0.7kg/t;The service life of lining board increased from 6months to 8months.Fineness (-200mesh content)of semi -autogenous drainage decreased from 40.75%to 38.05%.Key words:semi-autogenous mill;ore property;mill liner;ore grinding concentration;ore feeding speed2优化半自磨机工艺参数提高磨机处理能力增加，电耗降低。
张 军，苏永武（云南锡业大屯锡矿，云南 红河 661018）摘 要：文章对云南锡业大屯锡矿当前使用的半自磨机的运行状况和特性进行分析和研究，结合高压变频系统的特点，介绍了高压变频技术在磨机中的应用和实际运行效果，结果证明半自磨机应用变频调速是可行的，并且节能效果显著，值得推广。
关键词：半自磨机；变频调速；节能中图分类号：TM921.51文献标志码：A文章编号：2096-3092（2020）06-0044-03半自磨机应用变频调速的可行性研究Abstract: This paper analyzes and studies the operation status and characteristics of the semi-autogenous mill currently used in Datun Tin mine, Yunnan Tin industry. It introduces the application and actual operation effect of high voltage frequency conversion technology in the semi-autogenous mill combined with the characteristics of high voltage frequency conversion system. The result proves that semi-autogenous mill is feasible for the application of frequency conversion speed regulation, and the energy-saving effect is remarkable, which worths promotion.Key words: semi-autogenous mill, variable frequency speed regulation, energy saving(Yunnan Tin Industry Datun Tin Mine, Honghe, Yunan 661018)Zhang Jun, Su YongwuFeasibility Study on the Application of Variable Frequency Speed Regulation in Semi-Autogenous Mill云南锡业大屯锡矿下属选矿车间4000t 选矿系统使用的半自磨机由高压同步电机、传动轴、大小齿轮、润滑系统组成，配有慢转驱动系统。
磨床操作规程适用机型：1、无心磨床：M1040，MM1040，WX-036，M1042，MGT1050，M1075（3180），M1075K（3Б180），M1080·M1080G，M10100，M1083，M1084T，MZ10160，BB6，GR-150，M1081（3182），M1083A，RFC-1-200。
2、外圆磨床：MM1312，MB1312，MMB1312，M113（3153M），M115（3151），M115A，M115K（3152），M115?，M120，MQ1320，M125（3160A），M125K（3161），M131，M1332，MB1332A，F250毫米万能外圆磨床，仿3160，3164，MQ1350A，M1412，M115W，M120W（312M），MMB1412，MQ1420，MMB1420，M130W（3130），M131W，M1432A，3Γ12M，MS1332A，3152H2 4，M132A，M1432，M1432A，M1450A，M1432B，3162，XШ-115H1，BUA31/2000，磨131（万能），J4-001，J4-001A。
3、端面外园磨床：M125F（3161T），H135，MB1520，MB1620，MB1631，MB1632，MQ1650A，GZ003×1250，4、曲轴、凸轮轴磨床：M8230（3423），3A421H21。
3A421H22，MB8132，MB8240A，MB8240，KA26，MQ8260，MBA8240，HO90A，MB8318，M8395（3433），M8325，XШ170H26，XШ170H2 7，XШ170H2 9，XШ170H3 1 A。
5、内圆磨床：M210（3A240），M2110，M2110A，MD2110，M2120，（3A250），M220，M220-1，M220B-2，M250A，M250（3260），M224，M228，MZ204，CD-1，M250A/2，3A250。
变频调速的方法及节能原理变频调速的方法变频调速就是通过改变输入到交流电机的电源频率，从而达到调节交流电动机的输出转速的目的。
交流异步电动机的输出转速由下式确定：n=60f(1—S)/p （1）式中n——电动机的输出转速；f——输入的电源频率；S——电动机的转差率；p——电机的极对数。
由公式(1)可知，电动机的输出转速与输入的电源频率、转差率、电机的极对数有关系，因而交流电动机的直接调速方式主要有变极调速(调整p)、转子串电阻调速或串级调速或内反馈电机(调整S)和变频调速(调整f)等。
变频调速器从电网接收工频50Hz的交流电，经过恰当的强制变换方法，将输入的工频交流电变换成为频率和幅值都可调节的交流电输出到交流电动机，实现交流电动机的变速运行。
将工频交流电变换成为可变频的交流电输出的变换方法主要有两种：一种称为直接变换方式，又称为交—交变频方式，它是通过可控整流和可控逆变的方式，将输入的工频电直接强制成为需要频率的交流输出，因而称其为交流—交流的变频方式。
另一种称为间接变换方式，又称为交-直-交变频方式，它是先将输入的工频交流电通过全控/半控/不控整流变换为直流电，再将直流电通过逆变单元变换成为频率和幅值都可调节的交流电输出。
调速节能的原理通过流体力学的基本定律可知：风机（或水泵）类设备均属平方转矩负载，其转速n 与流量Q、压力（扬程）H以及轴功率P具有如下关系：Q1/ Q2＝n1/n2 （2）H1/ H2＝（n1/n2）2 （3）P1/ P2＝（n1/n2）3 （4）式中Q1、H1、P1——风机（或水泵）在n1转速时的流量、压力（或扬程）、轴功率；Q2、H2、P2——风机（或水泵）在n2转速时的相似工况条件下的流量、压力（或扬程）、轴功率。
由公式(2)、(3)、(4)可知，风机（或水泵）的流量与其转速成正比，压力（或扬程）与其转速的平方成正比，轴功率与其转速的立方成正比。
由公式(4)可知，在其它运行条件不变的情况下，通过下调电机的运行速度，其节电效果是与转速降落成立方的关系，节电效果非常明显。
外磨机用西门子MM440变频器调试步骤一、参数设定参数可以写入和读出的参数“P”参数。
表示法：P0927 设定参数927P0748.1 设定参数748，位01P0719{1} 设定参数719变址1P0013{0…19} 设定参数13带有20个变址（变址0到19）缩写表示法P0013{20} 设定参数带有20个变址（变址0到19）二、操作面板更改参数1、按P键访问参数2、按键直到显示需要更改或者访问的参数3、按P键进入参数值（此时会显示如IN000的字样）4、按P键显示当前设定值5、按或键达到所需要更改的数值6、按P键确认并存储参数值7、按键直到显示r00008、按P键返回运行显示注：当改变参数时BOP有时会显示buSY。
这意味着变频器正忙于处理优先级更高的任务。
三、工厂设定变频器出厂时带有状态显示板（SDP）供货，一般情况下，无需任何附加参数设置就可以直接运行，即变频器的缺省设置。
需必须满足的条件有：1、通过数字输入的控制（ON/OFF命令）数字量输入的预赋值数字量输入端子参数功能激活命令源- P0700 = 2 端子排是数字量输入1 5 P0701 = 1 ON/OFF1 是数字量输入2 6 P0702 = 12（or2）反向是2、通过模拟量输入1的给定值输入P1000 = 2(即电位器输入)3、异步电动机P0300 = 14、自冷电动机P0350 = 05、电动机过载系数P0640 = 150%6、最小频率P1080 = 0 Hz7、最大频率P1082 = 50 Hz8、斜坡上升时间P1120 = 10 s9、斜坡下降时间P1121 = 10 s10、线性V/f特性P1300 = 0四、调试一般情况下，外磨机MM440变频器各相应端子按电路图接线正确，即可投入使用，频率表头即显示输出频率，除最低频率和最高频率需要重新设定外。
若在工厂设定下无法正常工作可查看下列参数并进行修正：1、设定访问级别：P0003=22、设定外部端子控制：P0700=23、设定外部电位器控制频率：P1000=24、设定最小频率：P1080=10Hz5、设定最大频率：P1082=70Hz同时．．．．．．．．．．(或根据用户需要设定．．P2000=70Hz频率)6、数字量输入端子设定：（1）正转：P0701=1（2）反转：P0702=27、模拟量输出端子设定：（用于频率表，端子选择12、13）P0771=21P0776=0由此，外磨机MM440西门子变频器全部设定完成，即可投入使用状态。
