密集波分复用技术

波分复用技术(WDM)介绍--------密集波分复用（DWDM）和稀疏波分复用（CWDM）波分复用(WDM)是将两种或多种不同波长的光载波信号(携带各种信息)在发送端经复用器(亦称合波器，Multiplexer)汇合在一起，并耦合到光线路的同一根光纤中进行传输的技术；在接收端，经解复用器(亦称分波器或称去复用器，Demultiplexer)将各种波长的光载波分离，然后由光接收机作进一步处理以恢复原信号。

这种在同一根光纤中同时传输两个或众多不同波长光信号的技术，称为波分复用。

WDM本质上是光域上的频分复用FDM技术。

每个波长通路通过频域的分割实现，每个波长通路占用一段光纤的带宽。

WDM系统采用的波长都是不同的，也就是特定标准波长，为了区别于SDH系统普通波长，有时又称为彩色光接口，而称普通光系统的光接口为“白色光口”或“白光口”。

通信系统的设计不同，每个波长之间的间隔宽度也有不同。

按照通道间隔的不同，WDM 可以细分为CWDM（稀疏波分复用）和DWDM（密集波分复用）。

CWDM的信道间隔为20nm，而DWDM的信道间隔从0.2nm 到1.2nm，所以相对于DWDM，CWDM称为稀疏波分复用技术。

1 DWDM技术简介WDM和DWDM是在不同发展时期对WDM系统的称呼。

在20世纪80年代初，人们想到并首先采用的是在光纤的两个低损耗窗口1310nm窗口和1550nm窗口各传送1路光波长信号，也就是1310nm、1550nm两波分的WDM系统。

随着1550nm窗口EDFA的商用化，WDM系统的相邻波长间隔变得很窄（一般小于1.6nm），且工作在一个窗口内，共享EDFA光放大器。

为了区别于传统的WDM系统，人们称这种波长间隔更紧密的WDM系统为密集波分复用系统。

所谓密集，是指相邻波长间隔而言，过去WDM系统是几十纳米的波长间隔，现在的波长间隔只有0.4～2nm。

密集波分复用技术其实是波分复用的一种具体表现形式。

波分复用技术的工作原理波分复用技术（Wavelength Division Multiplexing，WDM）是一种基于光的通信技术，利用不同波长的光信号在同一光纤上进行传输。

由于不同波长的光信号在光纤中的传播不会相互干扰，可以通过复用技术将多个光通信信号传输在同一根光纤上，从而大大增加了通信容量。

WDM技术可以分为两种类型：密集波分复用技术（DWDM）和正常波分复用技术（CWDM），它们区别在于波长通道间隔的大小和可用的波长数量。

DWDM通道间隔比CWDM小，可以在同一段光纤上增加更多的波长，从而大幅提高传输容量。

下面将从波分复用技术的原理、优势、缺陷和应用领域等方面介绍这一技术。

一、波分复用技术的原理波分复用技术的原理可以类比于广播电台。

广播电台可以同时播出多个不同频率的电台节目，收听者可以通过调整收音机来选择不同的频率来收听不同的电台节目。

同理，WDM技术可以在同一根光纤上传输多个不同波长的光信号，接收者通过选择不同波长的接收器来分离不同的光信号。

具体来说，WDM系统主要由光发射器、光纤、光放大器和光探测器组成。

光发射器将多个不同波长的光信号合并在一起后，通过光纤进行传输。

光信号在光纤中传播时不会相互干扰，因为不同波长的光信号会在光纤中以不同的角度传送。

光放大器可以放大光信号的功率，使光信号能够达到较远的传输距离。

光探测器用于将不同波长的光信号分离，并将其转换成电信号。

WDM系统的传输容量由两个因素决定：波长间隔和可用波长数量。

DWDM系统通常使用0.8 纳米到 0.1 纳米的波长间隔，可用的波长数量从几十个到数百个不等，从而可以实现传输容量的大幅提升。

二、波分复用技术的优势1. 高通信容量WDM技术可以将多个光信号传输在同一根光纤上，从而大大提高了通信容量。

一个DWDM系统可以支持数百个不同的波长，因此可以实现高达几百兆比特每秒到数千兆比特每秒的数据传输速率。

2. 长传输距离WDM系统利用光放大器放大光信号的功率，在光纤中传输的距离可以高达几千公里，远比传统的电信技术更为出色。

浅谈密集波分复用(dwdm)通信传输技术的实际应用与发展最新【精品】范文参考文献专业论文浅谈密集波分复用（DWDM）通信传输技术的实际应用与发展浅谈密集波分复用（DWDM）通信传输技术的实际应用与发展摘要：本文首先分析了密集波分复用技术的优势，并对波分复用系统的基本工作原理与应用系统的构成进行了分析，最后对DWDM技术在通信传输领域的实际应用与发展进行了论述。

关键词：DWDM；通信传输技术；优势；工作原理；组网构成；应用；发展一、前言近年来，随着光纤通信技术的发展，光波分复用技术日趋成熟。

目前， DWDM（密集波分复用）技术主要应用于长途干线和骨干网络，较好的解决了当前的带宽要求。

本文首先分析了密集波分复用技术的优势，并对波分复用系统的基本工作原理与应用系统的构成进行了分析，最后对DWDM技术在通信传输领域的实际应用与发展进行了论述。

二、密集波分复用技术的优势（1）数据的有效综合和分离。

由于密集波分复用系统可以将不同的波长、不同的频率的信号进行组合集中在一条光纤上，因此在传输的过程中可以不必考虑到信号本身的速率以及其它数据本身的特性问题。

（2）超大容量。

由于我国目前所使用的光纤所能承载和传输的带宽非常宽，但是由于我国在数据传输的技术上的不过硬导致许多的光纤带宽的利用率非常的低，很多情况下都不及其整个带宽的十分之一。

因此可以说是对于资源的极大的浪费。

而采用了DWDM技术以后，可以很好的将更多的数据集中到一根光纤上，从而提高了对于光纤带宽的利用率，降低了材料的损耗以及企业的运营成本，就目前已知的国内商用的80×40Gbit/s的密集波分复用系统，可以传4960万路电话，并且随着我国DWDM技术的不断完善，相信未来能够承载更大的容量。

（3）组网的灵活性与经济性。

利用DWDM技术，由于减少了光纤的数量以及对于信号的前期处理，提高了光纤带宽的利用率，因此在组网的过程中不仅是能够大大降低了整个组网的成本，同时也减最新【精品】范文参考文献专业论文少了企业日常的运营成本。

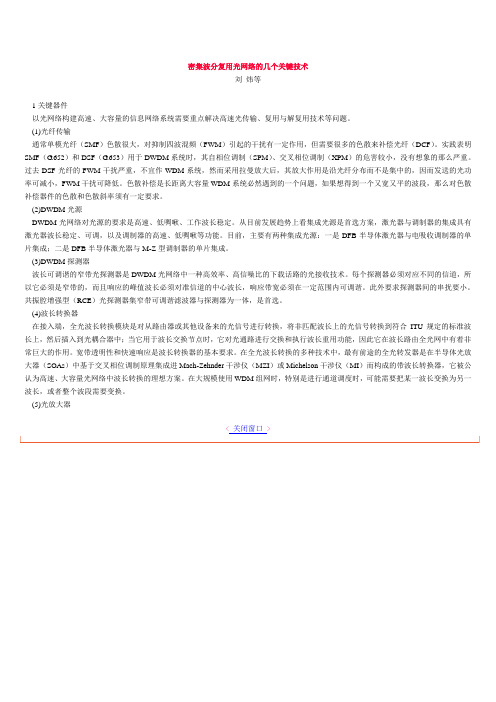

密集波分复用光网络的几个关键技术刘炜等1 关键器件以光网络构建高速、大容量的信息网络系统需要重点解决高速光传输、复用与解复用技术等问题。

(1)光纤传输通常单模光纤（SMF）色散很大，对抑制四波混频（FWM）引起的干扰有一定作用，但需要很多的色散来补偿光纤（DCF）。

实践表明SMF（G.652）和DSF（G.653）用于DWDM系统时，其自相位调制（SPM）、交叉相位调制（XPM）的危害较小，没有想象的那么严重。

过去DSF光纤的FWM干扰严重，不宜作WDM系统，然而采用拉曼放大后，其放大作用是沿光纤分布而不是集中的，因而发送的光功率可减小，FWM干扰可降低。

色散补偿是长距离大容量WDM系统必然遇到的一个问题，如果想得到一个又宽又平的波段，那么对色散补偿器件的色散和色散斜率须有一定要求。

(2)DWDM光源DWDM光网络对光源的要求是高速、低啁啾、工作波长稳定。

从目前发展趋势上看集成光源是首选方案，激光器与调制器的集成具有激光器波长稳定、可调，以及调制器的高速、低啁啾等功能。

目前，主要有两种集成光源：一是DFB半导体激光器与电吸收调制器的单片集成；二是DFB半导体激光器与M-Z型调制器的单片集成。

(3)DWDM探测器波长可调谐的窄带光探测器是DWDM光网络中一种高效率、高信噪比的下载话路的光接收技术。

每个探测器必须对应不同的信道，所以它必须是窄带的，而且响应的峰值波长必须对准信道的中心波长，响应带宽必须在一定范围内可调谐。

此外要求探测器间的串扰要小。

共振腔增强型（RCE）光探测器集窄带可调谐滤波器与探测器为一体，是首选。

(4)波长转换器在接入端，全光波长转换模块是对从路由器或其他设备来的光信号进行转换，将非匹配波长上的光信号转换到符合ITU规定的标准波长上，然后插入到光耦合器中；当它用于波长交换节点时，它对光通路进行交换和执行波长重用功能，因此它在波长路由全光网中有着非常巨大的作用。

宽带透明性和快速响应是波长转换器的基本要求。

用于密集波分复用系统的光纤光栅用于密集波分复用系统的光纤光栅引言光纤通信是一种基于光信号传输的通信方式，其具有高带宽、低损耗和抗干扰能力强的优点。

随着通信需求的不断增加，波分复用技术应运而生。

波分复用技术通过将不同波长的光信号在同一根光纤中传输，从而提高了传输容量和效率。

在密集波分复用系统中，光纤光栅起到了关键作用。

一、什么是密集波分复用系统密集波分复用系统是一种利用多个波长进行同时传输的技术。

在这种系统中，多个不同频率或不同波长的光信号通过调制器和解调器进行编码和解码，并通过光纤进行传输。

这种技术可以大大提高通信容量和速度。

二、为什么需要使用光纤光栅在密集波分复用系统中，由于不同频率或不同波长的光信号需要在同一根光纤中传输，会产生相互干扰问题。

这些干扰包括串扰、色散等现象，会导致信号质量下降和传输距离减小。

光纤光栅可以有效地解决这些问题，提高系统的性能和可靠性。

三、光纤光栅的工作原理光纤光栅是一种通过改变光纤中的折射率分布来实现波长选择性耦合的装置。

它由一段具有周期性折射率变化的光纤组成。

当入射波长与光纤光栅的周期匹配时，会发生布拉格反射，将特定波长的信号反射回来。

而其他波长则会继续传播。

四、不同类型的光纤光栅1. 光纤布拉格光栅（FBG）：是最常见和广泛使用的一种类型。

它通过改变折射率分布来实现反射特定波长的信号。

2. 长周期光纤光栅（LPFG）：与FBG类似，但具有更大的周期长度。

它可以在特定频率范围内实现滤波功能。

3. 具有多个反射峰值的多通道滤波器（MCF）：可以同时选择多个不同频率或不同波长的信号。

五、密集波分复用系统中的应用1. 波长选择性耦合器：光纤光栅可以用作波长选择性耦合器，将特定波长的信号从输入光纤中耦合到输出光纤中。

2. 光纤滤波器：通过调整光纤光栅的参数，可以实现对特定波长的滤波功能，提高系统的信号质量和传输效率。

3. 光纤传感器：利用光纤光栅的特殊结构和工作原理，可以实现对温度、压力、应变等物理量的测量。

DWDM基本原理详解密集波分复用技术（Dense Wavelength Division Multiplexing，简称DWDM）是一种光纤通信中常用的光传输技术，它能够在一根光纤上同时传输多个不同波长的光信号。

DWDM技术的主要原理是通过将不同波长的光信号进行复用，在光纤上进行同时传输，从而提高光纤传输的容量和效率。

DWDM技术的基本原理是使用多个不同频率或波长的激光器发送光信号，并将这些信号合并到一根光纤上，通过光纤将信号传输到远端。

在接收端，使用光检测器将信号转换为电信号进行解调和处理。

在光纤中，不同波长的光信号可以同时传输，而不会相互干扰。

这是因为DWDM系统中使用的激光器和检测器能够精确地识别并处理特定的波长。

DWDM技术的一个关键原理是光的不连续传播性质。

在光纤中，不同波长的光信号可以在同一光纤中传输，因为它们的传播特性不同，也不会相互影响。

这是因为在光纤中传播的光是以光纤芯中的波长模式形式存在的，不同波长的光会以不同的模式传播，因此不会相互干扰。

在DWDM技术中，还需解决波长间的相干干涉和波长间的窜波问题。

波长间的相干干涉指的是不同波长的光相互干涉，发生相消和相加等现象，导致信号失真和波长间的互相干扰。

为解决这个问题，使用窄带宽滤波器来减少干涉现象，只选择所需的特定波长。

波长间的窜波是指不同波长的光在光纤中传输时发生互相干扰，导致信号质量下降。

为解决这个问题，可以在每个光频道之间插入光纤光放大器（Optical Amplifier），增加波长间的间隔，减少相互干扰。

DWDM技术具有传输容量大、传输距离远、速度快等优点，因此广泛应用于现代光纤通信网络中。

它能够满足高速、大容量、长距离的传输需求，支持多个光频道的同时传输，提供可靠的光纤通信解决方案。

总结来说，DWDM技术基于多个不同波长的光信号的复用和传输，在光纤上实现高速、大容量的光通信。

它利用不同波长的光信号的不连续传播特性，通过光纤将多个光频道的信号同时传输，提高光纤传输的效率和容量。

密集波分复用波长间隔
密集波分复用（DWDM）是一种在光纤传输中实现高容量传输的技术。

DWDM技术利用波长分别码、分离光信号，以实现向单个光纤纤芯中传输几十个或几百个通道的能力。

在DWDM系统中，不同的波长被用作不同信道的载体。

这些波长通
常具有非常小的波长间隔，即使在很小的波长范围内。

典型的DWDM 系统使用的波长间隔为0.8纳米或100GHz，远远小于传统的波分复
用系统的波长间隔。

小的波长间隔和更大的波长范围意味着DWDM可以在同一光纤上传
输更多的数据。

DWDM的波长间隔通常比传统的波分复用系统更小，因此可以将更多的通道放入更宽的波长带宽（通常为C波段
1370~1625nm）中。

由于DWDM技术非常出色地扩展了光纤带宽，所以它具有像在更大的范围内传输数据的能力，并且能够降低系统成本。

在DWDM传输中，光信号传输的都是模式匹配信号，即相同的发射
波长与接收波长。

如果DWDM系统中的实际波长与理想波长（例如100GHz）相差很大，则会出现波长间扩散和波段分离的问题，这将增加系统噪声并降低信号传输距离。

因此，DWDM技术的波长间隔非常
重要。

总的来说，DWDM技术的波长间隔可以为您提供更大的最大信息吞吐量以及更短的传输时间。

这也可以使您的通信更安全，因为DWDM 技术允许您在单个光纤上传输多个信道，而无需将它们混合在一起。

IEEE802.3ae标准允许光通信传输速率高达10Gbps，目前的最高速率已达40Gbps。

这种能力的出现在全球范围内开辟了一个新纪元，使数据中心、超级计算机、云计算和在线应用程序等领域可以充分发挥其应有的功能。

密集型光波分复用技术概述密集型光波分复用（DWDM）技术是一种用于光纤通信系统中的传输技术，它能够在单根光纤上同时传输多个光信号，以提高通信网络的传输容量和效率。

DWDM技术是一种高速传输技术，能够实现以太网、视频传输、云计算和大数据传输等高带宽需求。

DWDM技术的原理是利用光在纤芯中传输时的不同波长，将多个光信号分别调制到不同的波长上，然后通过光纤传输并在接收端进行解调和复用。

通常情况下，DWDM系统可以支持80个或更多的波长，并且每个波长可以达到10Gb/s以上的速度。

DWDM技术的优点包括高速率和高密度传输、大容量、低延迟、灵活性和兼容性。

它能够将多个光信号同时发送到纤芯中，从而提高了网络的传输容量。

DWDM系统使用的光波可以在C波段（1525~1565nm）和L波段（1570~1610nm）范围内进行传输，这些波段是光纤损耗较低的区域，能够提供较远的传输距离。

在DWDM系统中，光信号经过调制器进行调制，然后将多个调制后的信号合并到一条光纤中进行传输。

在接收端，接收器将光信号进行解调，并将不同的波长分离出来，然后进行相应的处理和转换。

DWDM技术的应用十分广泛。

在长距离光纤传输中，DWDM技术可以实现高速、大容量的数据传输，满足现代通信系统对高带宽的需求。

在数据中心和云计算环境中，DWDM技术可以实现大容量数据传输，提供高效的数据存储和处理能力。

此外，DWDM技术还可以用于光纤通信系统中的光互联、多业务集成和网络延伸等应用。

然而，DWDM技术也存在一些挑战和问题。

首先，DWDM系统需要高精度的光器件和调制技术，以保证光信号的质量和传输性能。

其次，DWDM 系统需要复杂的光纤网络规划和管理，以确保不同波长的光信号能够稳定和可靠地传输。

另外，DWDM系统还需要考虑光纤中的色散、非线性效应和光放大器的功率限制等问题，以保证传输距离和质量。

总之，密集型光波分复用（DWDM）技术是一种用于光纤通信系统中的高速传输技术，它能够同时传输多个光信号，以提高通信网络的传输容量和效率。

基于密集波分复用技术及全光网络研究随着互联网数据传输的快速发展和移动通信用户数量的急剧增加，网络带宽的需求也越来越大。

为满足社会与经济发展对网络通信的需求，人们对网络传输技术不断进行研究与探索，其中基于密集波分复用技术以及全光网络是近年来备受瞩目的研究重点。

下面，本文将针对这两种技术进行简要介绍。

首先是密集波分复用技术，也就是DWDM，它是当前光纤传输技术的主流技术之一。

通过DWDM，在一根光纤上同时传输多个不同波长的数据流，从而将网络带宽利用最大化。

DWDM系统具有高速、大带宽、低成本、保密性和可靠性等优点，可以支持超过40Gb/s的高速数据传输。

随着技术的不断进步，DWDM系统已经逐渐从实验室走向商业应用，成为当前网络扩容升级的主要解决方案之一。

其次是全光网络技术，也称为光网。

相对于传统的电子网络，光网采用全光传输，不仅可以实现高速、大容量、宽带传输，而且具有更低的能耗和更长的传输距离。

国际电信联盟（ITU）将全光网络分为三层：光分配层、光传输层和光监控层。

光分配层负责调度光资源，光传输层则进行光信号的传输，光监控层则负责光网的管理和维护。

目前，全光网络正在逐步向市场推广，逐渐取代了传统的电子网络，成为下一代互联网基础设施的核心技术。

总的来说，基于密集波分复用技术和全光网络技术的发展，大大提升了网络传输能力和带宽利用率，对于满足日益增长的网络需求意义重大。

未来，我们还有很多可以改进和深入研究的地方，比如如何提高DWDM系统的能效比，如何进一步降低光网建设成本，如何提高光网络的安全性等等。

这些问题的解决，需要各方的共同努力和理性思考，才能让我们的网络更加快速、高效和智能化。
