光信息专业实验报告WDM光波分复用器实验报告：WDM光波分复用器（13）一、实验目的：1.了解WDM光波分复用器的原理和工作方式；2.学习WDM光波分复用器的搭建方法及调试过程；3.掌握WDM光波分复用器的性能测试方法和参数分析。
二、实验设备：1.光信号发生器；2.WDM光波分复用器；3.光功率计；4.光接收器。
三、实验原理：WDM（Wavelength Division Multiplexing, 波分复用）技术是一种将多个不同波长的光信号复用在一个光纤上的技术。
WDM光波分复用器是用于实现WDM技术的关键设备之一、它能够将多个不同波长的光信号通过一个光纤传输，并在接收端将其分离出来。
WDM光波分复用器一般由光栅、耦合器、偏振分束器等光学元件组成。
当多个光信号输入到WDM光波分复用器时，光信号首先被光栅进行分光处理，然后通过耦合器和偏振分束器进行耦合和分束。
最后，不同波长的光信号分别被传输到不同的目的地。
四、实验步骤：1.连接实验设备：将光信号发生器与WDM光波分复用器的输入端连接，将光功率计与WDM光波分复用器的输出端连接，将光接收器与光功率计连接。
2.设置光信号发生器：根据实验要求设置光信号发生器的波长、功率等参数。
3.调试WDM光波分复用器：调节WDM光波分复用器的输入端和输出端的光纤连接，确保光信号能够正确传输。
4.测试光功率：使用光功率计测量WDM光波分复用器的输出端的光功率，并记录数据。
五、实验结果分析：根据实验数据，我们可以得到WDM光波分复用器的输出端的光功率以及不同波长的光信号之间的光功率差。
通过对比不同波长的光信号的光功率，我们可以判断WDM光波分复用器的性能是否良好。
六、实验总结：本次实验通过搭建和调试WDM光波分复用器，学习了WDM光波分复用器的原理和工作方式，掌握了WDM光波分复用器的性能测试方法和参数分析。
光纤波分复用器原理
光纤波分复用器（WDM）是一种利用光子技术将多个不同波长的
光信号同时传输在同一根光纤中的设备。
其原理基于光的波长分立
特性，允许在同一光纤中传输多个不同波长的光信号，从而实现了
光纤通信的高密度和高带宽传输。
光纤波分复用器的原理主要包括两个方面，波长选择和波长复用。
首先，波长选择是指通过一定的光学元件（如光栅、滤波器等）选择特定波长的光信号，然后将这些不同波长的光信号合并在一起。
这样的波长选择过程可以通过光栅等光学元件实现，光栅可以分散
不同波长的光信号，并将它们聚焦到不同的位置上，从而实现波长
的选择。
其次，波长复用是指将多个不同波长的光信号合并在一起传输
到光纤中。
这一过程可以通过光学耦合器实现，光学耦合器可以将
多个不同波长的光信号合并成一个复合的光信号，然后通过光纤传
输到目的地。
总的来说，光纤波分复用器的原理是利用波长选择和波长复用技术，将多个不同波长的光信号合并在一起传输到光纤中，从而实现了光纤通信的高密度和高带宽传输。
这种技术在光纤通信中得到了广泛的应用，极大地提高了光纤通信系统的传输容量和效率。
WDM是什么？举例说明，通俗易懂
WDM 是将一系列载有信息、但波长不同的光信号合成一束，沿着单根光纤传输；在发送端经复用器（亦称合波器，MulTIplexer）汇合在一起，并耦合到光线路的同一根光纤中进行传输的技术；在接收端，经解复用器（亦称分波器或称去复用器，DemulTIplexer）将各种不同波长的光信号分开，然后由光接收机作进一步处理以恢复原信号。
在同一根光纤中同时让两个或两个以上的光波长信号通过不同光信道各自传输信息，称为光波分复用技术，简称WDM。
复杂难懂？不要着急，看下面简单例子你就明白了。
一年一度春运来了，小明准备开车回家，结果由于经济发展，大家都奔了小康，都准备开车回家。
但道路没法拓宽车越来越多，回去路上缓如乌龟（这里小明就像一个光信号，主道路就像光通信中铺设好的主干光纤，因为数量有限，单根光纤传输信号已经无法满足日益增长的通信需求了）。
这个时候小明想起来大家可以一起去坐高铁啊，又快又方便（高铁始发站就像WDM波分复用技术中的合波，把光信号汇聚在一起，并耦合到同一根光线中进行传输）。
高铁跑了一段距离后，补给不足，中途停下增加补给后再次驱动前行，不久后就到达了目的地，所有的乘客就此分流各回各家。
（中途的补给相当于光信号经过长距离传输后，信号变弱；增加补给，相当于EDFA对变弱后的光信号增强；高铁的终点站相当于WDM波分复用技术中的分波，将各种光信号进行分离）
WDM波分复用技术可以显著提高光纤的传输容量，提高对光纤资源的利用率。
给生活最直接的影响就是我们上网、看电视、打电话更快速、更畅通了。
WDM波分复用技术，你get到了吗？。

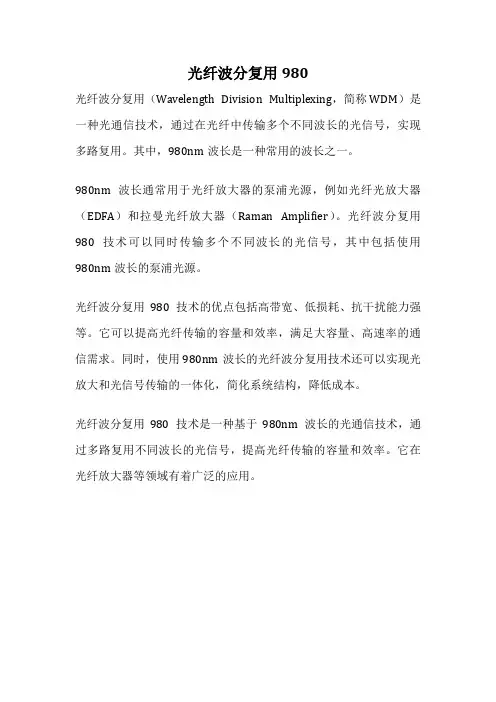

光纤波分复用980
光纤波分复用（Wavelength Division Multiplexing，简称WDM）是一种光通信技术，通过在光纤中传输多个不同波长的光信号，实现多路复用。
其中，980nm波长是一种常用的波长之一。
980nm波长通常用于光纤放大器的泵浦光源，例如光纤光放大器（EDFA）和拉曼光纤放大器（Raman Amplifier）。
光纤波分复用980技术可以同时传输多个不同波长的光信号，其中包括使用980nm波长的泵浦光源。
光纤波分复用980技术的优点包括高带宽、低损耗、抗干扰能力强等。
它可以提高光纤传输的容量和效率，满足大容量、高速率的通信需求。
同时，使用980nm波长的光纤波分复用技术还可以实现光放大和光信号传输的一体化，简化系统结构，降低成本。
光纤波分复用980技术是一种基于980nm波长的光通信技术，通过多路复用不同波长的光信号，提高光纤传输的容量和效率。
它在光纤放大器等领域有着广泛的应用。

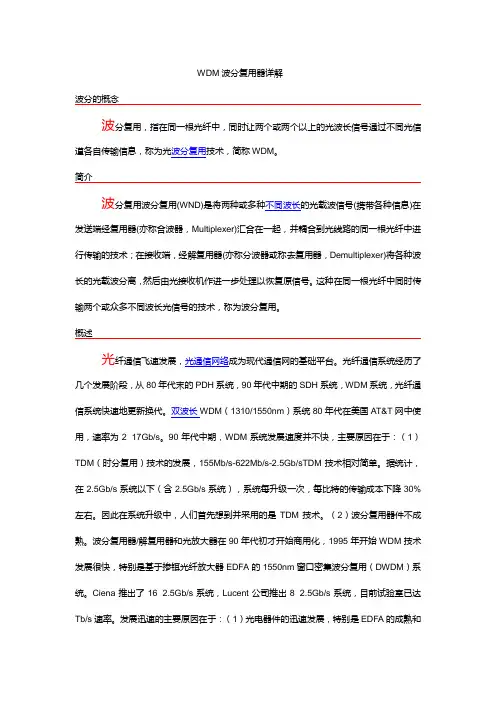

WDM波分复用器详解波分的概念波分复用，指在同一根光纤中，同时让两个或两个以上的光波长信号通过不同光信道各自传输信息，称为光波分复用技术，简称WDM。
简介波分复用波分复用(WND)是将两种或多种不同波长的光载波信号(携带各种信息)在发送端经复用器(亦称合波器，Multiplexer)汇合在一起，并耦合到光线路的同一根光纤中进行传输的技术；在接收端，经解复用器(亦称分波器或称去复用器，Demultiplexer)将各种波长的光载波分离，然后由光接收机作进一步处理以恢复原信号。
这种在同一根光纤中同时传输两个或众多不同波长光信号的技术，称为波分复用。
概述光纤通信飞速发展，光通信网络成为现代通信网的基础平台。
光纤通信系统经历了几个发展阶段，从80年代末的PDH系统，90年代中期的SDH系统，WDM系统，光纤通信系统快速地更新换代。
双波长WDM（1310/1550nm）系统80年代在美国AT&T网中使用，速率为2×17Gb/s。
90年代中期，WDM系统发展速度并不快，主要原因在于：（1）TDM（时分复用）技术的发展，155Mb/s-622Mb/s-2.5Gb/sTDM技术相对简单。
据统计，在2.5Gb/s系统以下（含2.5Gb/s系统），系统每升级一次，每比特的传输成本下降30%左右。
因此在系统升级中，人们首先想到并采用的是TDM技术。
（2）波分复用器件不成熟。
波分复用器/解复用器和光放大器在90年代初才开始商用化，1995年开始WDM技术发展很快，特别是基于掺铒光纤放大器EDFA的1550nm窗口密集波分复用（DWDM）系统。
Ciena推出了16×2.5Gb/s系统，Lucent公司推出8×2.5Gb/s系统，目前试验室已达Tb/s速率。
发展迅速的主要原因在于：（1）光电器件的迅速发展，特别是EDFA的成熟和商用化，使在光放大器（1530～1565nm）区域采用ＷＤＭ技术成为可能；（2）利用TDM 方式已接近硅和镓砷技术的极限，TDM已无太多的潜力，且传输设备价格高；（3）已敷设G.652光纤1550nm窗口的高色散限制了TDM10Gb/s系统的传输，光纤色散的影响日益严重。
光波分复用和时分复用异同光波分复用（Wavelength Division Multiplexing，WDM）和时分复用（Time Division Multiplexing，TDM）是两种常见的复用技术。
它们都是将多个信号合并在一起，通过一个通道传输，从而提高传输效率。
虽然它们都是复用技术，但是它们的实现方式和应用场景有所不同。
光波分复用是一种利用不同波长的光信号在同一光纤中传输的技术。
它将多个光信号通过不同的波长进行区分，然后将它们合并在一起，通过同一根光纤传输。
在接收端，再通过光解复用器将不同波长的光信号分离出来，恢复成原来的多个信号。
光波分复用技术可以大大提高光纤的传输容量，从而满足高速数据传输的需求。
它广泛应用于光通信、数据中心、云计算等领域。
时分复用是一种利用时间片的方式将多个信号合并在一起的技术。
它将多个信号按照时间顺序依次发送，每个信号占用一个时间片。
在接收端，再按照时间顺序将多个信号分离出来。
时分复用技术可以在有限的带宽内传输更多的信号，从而提高传输效率。
它广泛应用于电话、广播、电视等领域。
光波分复用和时分复用的异同主要体现在以下几个方面：1. 实现方式不同：光波分复用是利用不同波长的光信号进行区分，而时分复用是利用时间片进行区分。
2. 应用场景不同：光波分复用主要应用于高速数据传输领域，如光通信、数据中心、云计算等；而时分复用主要应用于电话、广播、电视等领域。
3. 传输效率不同：光波分复用可以大大提高光纤的传输容量，从而满足高速数据传输的需求；而时分复用可以在有限的带宽内传输更多的信号，从而提高传输效率。
4. 技术难度不同：光波分复用技术相对较为复杂，需要使用光解复用器等专业设备；而时分复用技术相对简单，可以使用普通的电子设备实现。
光波分复用和时分复用虽然都是复用技术，但是它们的实现方式、应用场景、传输效率和技术难度都有所不同。
在实际应用中，需要根据具体的需求选择合适的复用技术，以达到最佳的传输效果。

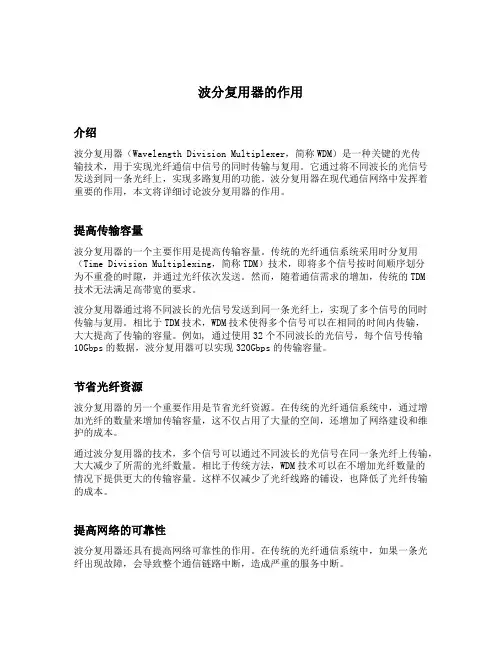

波分复用器的作用介绍波分复用器（Wavelength Division Multiplexer，简称WDM）是一种关键的光传输技术，用于实现光纤通信中信号的同时传输与复用。
它通过将不同波长的光信号发送到同一条光纤上，实现多路复用的功能。
波分复用器在现代通信网络中发挥着重要的作用，本文将详细讨论波分复用器的作用。
提高传输容量波分复用器的一个主要作用是提高传输容量。
传统的光纤通信系统采用时分复用（Time Division Multiplexing，简称TDM）技术，即将多个信号按时间顺序划分为不重叠的时隙，并通过光纤依次发送。
然而，随着通信需求的增加，传统的TDM技术无法满足高带宽的要求。
波分复用器通过将不同波长的光信号发送到同一条光纤上，实现了多个信号的同时传输与复用。
相比于TDM技术，WDM技术使得多个信号可以在相同的时间内传输，大大提高了传输的容量。
例如, 通过使用32个不同波长的光信号，每个信号传输10Gbps的数据，波分复用器可以实现320Gbps的传输容量。
节省光纤资源波分复用器的另一个重要作用是节省光纤资源。
在传统的光纤通信系统中，通过增加光纤的数量来增加传输容量，这不仅占用了大量的空间，还增加了网络建设和维护的成本。
通过波分复用器的技术，多个信号可以通过不同波长的光信号在同一条光纤上传输，大大减少了所需的光纤数量。
相比于传统方法，WDM技术可以在不增加光纤数量的情况下提供更大的传输容量。
这样不仅减少了光纤线路的铺设，也降低了光纤传输的成本。
提高网络的可靠性波分复用器还具有提高网络可靠性的作用。
在传统的光纤通信系统中，如果一条光纤出现故障，会导致整个通信链路中断，造成严重的服务中断。
而通过使用波分复用器，多个信号可以通过不同波长的光信号分别传输，一旦某根光纤出现故障，其他信号依然可以正常传输。
这种冗余设计可以大大提高网络的可靠性，保证通信服务的连续性。
引领光通信技术发展波分复用器作为光通信的核心设备之一，它的发展与应用，推动了光通信技术的进步。
WDM波分复用技术1 绪论本论文主要研究的是WDM波分复用技术，其中包括WDM技术的产生背景，WDM 的基本概念和特点，WDM的关键技术，WDM的网络生存性，WDM技术发展现状及发展趋势等，下面将分别从以上几个方面讨论。
2 WDM技术产生背景随着科学技术的迅猛发展，通信领域的信息传送量正以一种加速度的形式膨胀。
信息时代要求越来越大容量的传输网络。
近几年来，世界上的运营公司及设备制造厂家把目光更多地转向了WDM 技术，并对其投以越来越多的关注，增加光纤网络的容量及灵活性，提高传输速率和扩容的手段可以有多种，下面对几种扩容方式进行比较。
1. 空分复用SDM（Space Division Multiplexer）空分复用是靠增加光纤数量的方式线性增加传输的容量，传输设备也线性增加。
在光缆制造技术已经非常成熟的今天，几十芯的带状光缆已经比较普遍，而且先进的光纤接续技术也使光缆施工变得简单，但光纤数量的增加无疑仍然给施工以及将来线路的维护带来了诸多不便，并且对于已有的光缆线路，如果没有足够的光纤数量，通过重新敷设光缆来扩容，工程费用将会成倍增长。
而且，这种方式并没有充分利用光纤的传输带宽，造成光纤带宽资源的浪费。
作为通信网络的建设，不可能总是采用敷设新光纤的方式来扩容，事实上，在工程之初也很难预测日益增长的业务需要和规划应该敷设的光纤数。
因此，空分复用的扩容方式是十分受限。
2. 时分复用TDM（Time Division Multiplexer）时分复用也是一项比较常用的扩容方式，从传统PDH 的一次群至四次群的复用，到如今SDH 的STM-1、STM-4、STM-16 乃至STM-64 的复用。
通过时分复用技术可以成倍地提高光传输信息的容量，极大地降低了每条电路在设备和线路方面投入的成本，并且采用这种复用方式可以很容易在数据流中抽取某些特定的数字信号，尤其适合在需要采取自愈环保护策略的网络中使用。
时分复用的扩容方式有两个缺陷：第一是影响业务，即在“全盘”升级至更高的速率等级时，网络接口及其设备需要完全更换，所以在升级的过程中，不得不中断正在运行的设备；第二是速率的升级缺乏灵活性，以SDH 设备为例，当一个线路速率为155Mbit/s 的系统被要求提供两个155Mbit/s 的通道时，就只能将系统升级到622Mbit/s，即使有两个155Mbit/s 将被闲置，也没有办法。

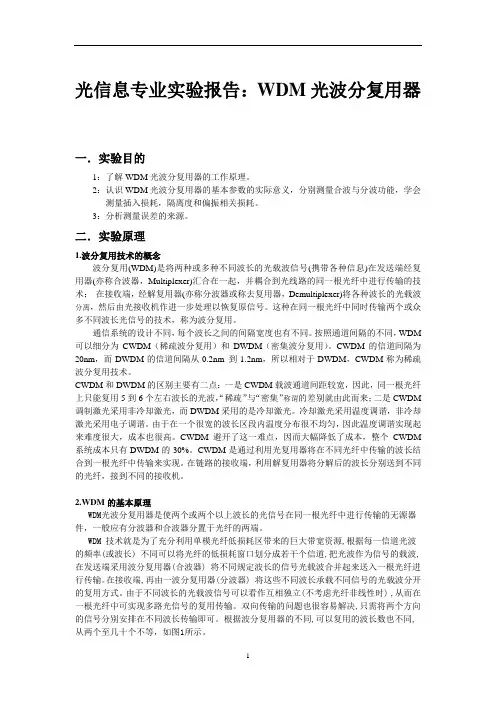

光信息专业实验报告：WDM光波分复用器一．实验目的1：了解WDM光波分复用器的工作原理。
2：认识WDM光波分复用器的基本参数的实际意义，分别测量合波与分波功能，学会测量插入损耗，隔离度和偏振相关损耗。
3：分析测量误差的来源。
二．实验原理1.波分复用技术的概念波分复用(WDM)是将两种或多种不同波长的光载波信号(携带各种信息)在发送端经复用器(亦称合波器，Multiplexer)汇合在一起，并耦合到光线路的同一根光纤中进行传输的技术；在接收端，经解复用器(亦称分波器或称去复用器，Demultiplexer)将各种波长的光载波分离，然后由光接收机作进一步处理以恢复原信号。
这种在同一根光纤中同时传输两个或众多不同波长光信号的技术，称为波分复用。
通信系统的设计不同，每个波长之间的间隔宽度也有不同。
按照通道间隔的不同，WDM 可以细分为CWDM（稀疏波分复用）和DWDM（密集波分复用）。
CWDM的信道间隔为20nm，而DWDM的信道间隔从0.2nm 到1.2nm，所以相对于DWDM，CWDM称为稀疏波分复用技术。
CWDM和DWDM的区别主要有二点：一是CWDM载波通道间距较宽，因此，同一根光纤上只能复用5到6个左右波长的光波，“稀疏”与“密集”称谓的差别就由此而来；二是CWDM 调制激光采用非冷却激光，而DWDM采用的是冷却激光。
冷却激光采用温度调谐，非冷却激光采用电子调谐。
由于在一个很宽的波长区段内温度分布很不均匀，因此温度调谐实现起来难度很大，成本也很高。
CWDM避开了这一难点，因而大幅降低了成本，整个CWDM 系统成本只有DWDM的30%。
CWDM是通过利用光复用器将在不同光纤中传输的波长结合到一根光纤中传输来实现。
在链路的接收端，利用解复用器将分解后的波长分别送到不同的光纤，接到不同的接收机。
2.WDM的基本原理WDM光波分复用器是使两个或两个以上波长的光信号在同一根光纤中进行传输的无源器件，一般应有分波器和合波器分置于光纤的两端。

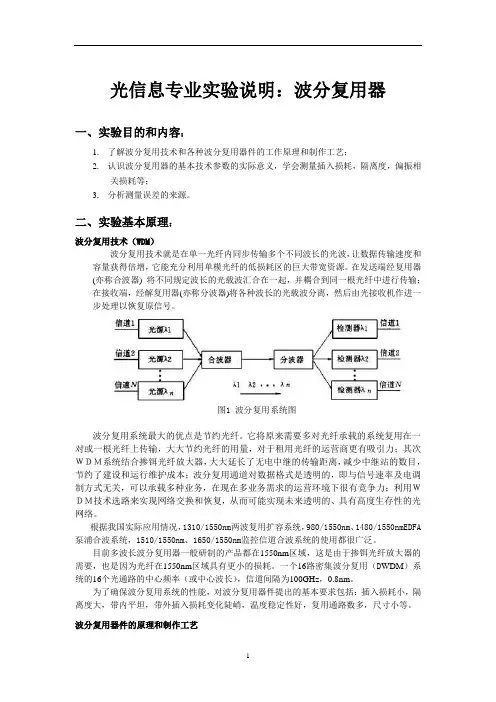

光信息专业实验说明：波分复用器一、实验目的和内容：1.了解波分复用技术和各种波分复用器件的工作原理和制作工艺；2.认识波分复用器的基本技术参数的实际意义，学会测量插入损耗，隔离度，偏振相关损耗等；3.分析测量误差的来源。
二、实验基本原理：波分复用技术（WDM）波分复用技术就是在单一光纤内同步传输多个不同波长的光波，让数据传输速度和容量获得倍增，它能充分利用单模光纤的低损耗区的巨大带宽资源。
在发送端经复用器(亦称合波器) 将不同规定波长的光载波汇合在一起，并耦合到同一根光纤中进行传输；在接收端，经解复用器(亦称分波器)将各种波长的光载波分离，然后由光接收机作进一步处理以恢复原信号。
图1 波分复用系统图波分复用系统最大的优点是节约光纤。
它将原来需要多对光纤承载的系统复用在一对或一根光纤上传输，大大节约光纤的用量，对于租用光纤的运营商更有吸引力；其次ＷＤＭ系统结合掺铒光纤放大器，大大延长了无电中继的传输距离，减少中继站的数目，节约了建设和运行维护成本；波分复用通道对数据格式是透明的，即与信号速率及电调制方式无关，可以承载多种业务，在现在多业务需求的运营环境下很有竞争力；利用ＷＤＭ技术选路来实现网络交换和恢复，从而可能实现未来透明的、具有高度生存性的光网络。
根据我国实际应用情况，1310/1550nm两波复用扩容系统，980/1550nm、1480/1550nmEDFA 泵浦合波系统，1510/1550nm、1650/1550nm监控信道合波系统的使用都很广泛。
目前多波长波分复用器一般研制的产品都在1550nm区域，这是由于掺铒光纤放大器的需要，也是因为光纤在1550nm区域具有更小的损耗。
一个16路密集波分复用（D WDM）系统的16个光通路的中心频率（或中心波长），信道间隔为100GHz，0.8nm。
为了确保波分复用系统的性能，对波分复用器件提出的基本要求包括：插入损耗小，隔离度大，带内平坦，带外插入损耗变化陡峭，温度稳定性好，复用通路数多，尺寸小等。
什么是WDM？WDM又叫波分复用技术是新一代的超高速的光缆技术，所谓波分复用技术，就是在单一光纤内同步传输多个不同波长的光波，让数据传输速度和容量获得倍增，它充分利用单模光纤的低损耗区的巨大带宽资源，采用合波器，在发送端将不同规定波长的光载波进行合并，然后传人单模光纤。
在接收部分将再由分波器将不同波长的光载分开的复用方式，由于不同波长的载波是相互独立的，所以双向传输问题，迎刃而解。
根据不同的波分复用器（分波器，合波器X可以复用不同数量的波长。
波分复用(WDM)是将两种或多种不同波长的光载波信号(携带各种信息)在发送端经复用器(亦称合波器，Multiplexer)汇合在一起，并耦合到光线路的同一根光纤中进行传输的技术；在接收端，经解复用器(亦称分波器或称去复用器，Demultiplexer)将各种波长的光载波分离，然后由光接收机作进一步处理以恢复原信号。
这种在同一根光纤中同时传输两个或众多不同波长光信号的技术,称为波分复用。
WDM本质上是光域上的频分复用FDM技术。
每个波长通路通过频域的分割实现，每个波长通路占用一段光纤的带宽。
WDM系统采用的波长都是不同的，也就是特定标准波长，为了区别于SDH系统普通波长，有时又称为彩色光接口，而称普通光系统的光接口为"白色光口"或"白光口"。
通信系统的设计不同，每个波长之间的间隔宽度也有不同。
按照通道间隔的不同，WDM 可以细分为CWDM(稀疏波分复用)和DWDM(密集波分复用)。
CWDM的信道间隔为20nm，而DWDM 的信道间隔从0.2nm 到1.2nm，所以相对于DWDM，CWDM称为稀疏波分复用技术。
WDM与DWDM人们在谈论WDM系统时，常常会谈到DWDM（密集波分复用系统）。
WDM和DWDM 是同一回事吗？它们之间到底有那些差别呢？其实，WDM和DWDM应用的是同一种技术，它们是在不同发展时期对WDM系统的称呼，它们与WDM技术的发展历史有着紧密的关系。
光波分复用(WDM)技术一、波分复用技术的概念波分复用(WDM)是将两种或多种不同波长的光载波信号(携带各种信息)在发送端经复用器(亦称合波器，Multiplexer)汇合在一起，并耦合到光线路的同一根光纤中进行传输的技术；在接收端，经解复用器(亦称分波器或称去复用器，D emultiplexer)将各种波长的光载波分离，然后由光接收机作进一步处理以恢复原信号。
这种在同一根光纤中同时传输两个或众多不同波长光信号的技术，称为波分复用。
通信系统的设计不同，每个波长之间的间隔宽度也有不同。
按照通道间隔的不同，WDM可以细分为CWDM（稀疏波分复用）和DWDM（密集波分复用）。
CWDM 的信道间隔为20nm，而DWDM的信道间隔从0.2nm 到1.2nm，所以相对于DWDM，CWDM称为稀疏波分复用技术。
CWDM和DWDM的区别主要有二点：一是CWDM载波通道间距较宽，因此，同一根光纤上只能复用5到6个左右波长的光波，“稀疏”与“密集”称谓的差别就由此而来；二是CWDM调制激光采用非冷却激光，而DWDM采用的是冷却激光。
冷却激光采用温度调谐，非冷却激光采用电子调谐。
由于在一个很宽的波长区段内温度分布很不均匀，因此温度调谐实现起来难度很大，成本也很高。
CWDM避开了这一难点，因而大幅降低了成本，整个CWDM系统成本只有DWDM的30%。
CW DM是通过利用光复用器将在不同光纤中传输的波长结合到一根光纤中传输来实现。
在链路的接收端，利用解复用器将分解后的波长分别送到不同的光纤，接到不同的接收机。
二、波分复用技术的优点WDM技术之所以在近几年得到迅猛发展是因为它具有下述优点：(1) 传输容量大，可节约宝贵的光纤资源。
对单波长光纤系统而言，收发一个信号需要使用一对光纤，而对于WDM系统，不管有多少个信号，整个复用系统只需要一对光纤。
例如对于16个2.5Gb/s系统来说，单波长光纤系统需要32根光纤，而WDM系统仅需要2根光纤。
wdm 原理
WDM（Wavelength Division Multiplexing）技术是一种光通信
技术，通过在光纤中同时传输多个不同波长的光信号来提高传输容量。
WDM的原理是利用光的特性，在一根光纤中传输多个不同波
长的光信号，实现光信号的复用。
具体来说，WDM系统中包
含一个激光器阵列，每个激光器有不同的波长。
这些激光器产生的光信号经过电调制器调制成数字信号，然后通过光纤传输到接收端。
在接收端，光信号经过光解调器解调成电信号，并进行信号处理。
由于光信号的波长不同，它们可以在光纤中独立传播而不会相互干扰。
因此，通过同时传输多个不同波长的光信号，WDM可以提高光纤的传输容量。
WDM技术有两种主要的实现方式：单向WDM和双向WDM。
单向WDM是指信号只在一个方向进行传输，而双向WDM
则是指信号可以在两个方向上进行传输。
这两种方式都可以有效地利用光纤的带宽资源，提高光通信系统的传输效率。
总的来说，WDM技术通过同时传输多个不同波长的光信号，
实现光信号的复用，从而提高光通信系统的传输容量。
这一技术在光通信领域具有重要的应用价值，可以满足日益增长的数据传输需求。
什么是波分复用技术在同一根光纤中同时让两个或两个以上的光波长信号通过不同光信道各自传输信息,称为光波分复用技术,简称WDM。
光波分复用包括频分复用和波分复用。
光频分复用(FDM)技术和光波分复用(WDM)技术无明显区别,因为光波是电磁波的一部分,光的频率与波长具有单一对应关系。
通常也可以这样理解,光频分复用指光频率的细分,光信道非常密集。
光波分复用指光频率的粗分,光倍道相隔较远,甚至处于光纤不同窗口。
光波分复用一般应用波长分割复用器和解复用器(也称合波/分波器)分别置于光纤两端,实现不同光波的耦合与分离。
这两个器件的原理是相同的。
光波分复用器的主要类型有熔融拉锥型,介质膜型,光栅型和平面型四种。
其主要特性指标为插入损耗和隔离度。
通常,由于光链路中使用波分复用设备后,光链路损耗的增加量称为波分复用的插入损耗。
当波长11,l2通过同一光纤传送时,在与分波器中输入端l2的功率与11输出端光纤中混入的功率之间的差值称为隔离度。
光波分复用的技术特点与优势如下:(1)充分利用光纤的低损耗波段,增加光纤的传输容量,使一根光纤传送信息的物理限度增加一倍至数倍。
目前我们只是利用了光纤低损耗谱(1310nm-1550nm)极少一部分,波分复用可以充分利用单模光纤的巨大带宽约25THz,传输带宽充足。
(2)具有在同一根光纤中,传送2个或数个非同步信号的能力,有利于数字信号和模拟信号的兼容,与数据速率和调制方式无关,在线路中间可以灵活取出或加入信道。
(3)对已建光纤系统,尤其早期铺设的芯数不多的光缆,只要原系统有功率余量,可进一步增容,实现多个单向信号或双向信号的传送而不用对原系统作大改动,具有较强的灵活性。
(4)由于大量减少了光纤的使用量,大大降低了建设成本、由于光纤数量少,当出现故障时,恢复起来也迅速方便。
(5)有源光设备的共享性,对多个信号的传送或新业务的增加降低了成本。
(6)系统中有源设备得到大幅减少,这样就提高了系统的可靠性。
波分复用技术(WDM)介绍
--------密集波分复用（DWDM）和稀疏波分复用（CWDM）
波分复用(WDM)是将两种或多种不同波长的光载波信号(携带各种信息)在发送端经复用器(亦称合波器，Multiplexer)汇合在一起，并耦合到光线路的同一根光纤中进行传输的技术；在接收端，经解复用器(亦称分波器或称去复用器，Demultiplexer)将各种波长的光载波分离，然后由光接收机作进一步处理以恢复原信号。
这种在同一根光纤中同时传输两个或众多不同波长光信号的技术，称为波分复用。
WDM本质上是光域上的频分复用FDM技术。
每个波长通路通过频域的分割实现，每个波长通路占用一段光纤的带宽。
WDM系统采用的波长都是不同的，也就是特定标准波长，为了区别于SDH系统普通波长，有时又称为彩色光接口，而称普通光系统的光接口为“白色光口”或“白光口”。
通信系统的设计不同，每个波长之间的间隔宽度也有不同。
按照通道间隔的不同，WDM 可以细分为CWDM（稀疏波分复用）和DWDM（密集波分复用）。
CWDM的信道间隔为20nm，而DWDM的信道间隔从0.2nm 到1.2nm，所以相对于DWDM，CWDM称为稀疏波分复用技术。
1 DWDM技术简介
WDM和DWDM是在不同发展时期对WDM系统的称呼。
在20世纪80年代初，人们想到并首先采用的是在光纤的两个低损耗窗口1310nm窗口和1550nm窗口各传送1路光波长信号，也就是1310nm、1550nm两波分的WDM系统。
随着1550nm窗口EDFA的商用化，WDM系统的相邻波长间隔变得很窄（一般小于1.6nm），且工作在一个窗口内，共享EDFA光放大器。
为了区别于传统的WDM系统，人们称这种波长间隔更紧密的WDM系统为密集波分复用系统。
所谓密集，是指相邻波长间隔而言，过去WDM系统是几十纳米的波长间隔，现在的波长间隔只有0.4～2nm。
密集波分复用技术其实是波分复用的一种具体表现形式。
如果不特指1310nm、1550nm的两波分WDM系统外，人们谈论的WDM系统
就是DWDM系统。
实现光波分复用和传输的设备种类很多，各个功能模块都有多种实现方法，具体采用何种设备应根据现场条件和系统性能的侧重点来决定。
总体上看，在DWDM系统当中有光发送/接收器、波分复用器、光放大器、光监控信道和光纤五个模块。
光纤的非线性效应是影响WDM传输系统性能的主要因素。
光纤的非线性效应主要与光功率密度、信道间隔和光纤的色散等因素密切相关；光功率密度越大、信道间隔越小，光纤的非线性效应就越严重；色散与各种非线性效应之间的关系比较复杂，其中四波混频随色散接近零而显著增加。
随着WDM技术的不断发展，光纤中传输的信道数越来越多，信道间距越来越小，传输功率越来越大，因而光纤的非线性效应对DWDM传输系统性能的影响也越来越大。
克服非线性效应的主要方法是改进光纤的性能，如增加光纤的有效传光面积，以减小光功率密度；在工作波段保留一定量的色散，以减小四波混频效应；减小光纤的色散斜率，以扩大DWDM系统的工作波长范围，增加波长间隔；同时，还应尽量减小光纤的偏振模色散，以及在减小四波混频效应的基础上尽量减小光纤工作波段上的色散，以适应单信道速率的不断提高。
DWDM复用系统中的光源应具有以下4点要求：(1)波长范围很宽；(2)尽可能多的信道数；(3)每信道波长的光谱宽度应尽可能窄；(4)各信道波长及其间隔应高度稳定。
因此，在波分复用系统中使用的激光光源，几乎都是分布反馈激光器(DFB-LD)，而且目前多为量子阱DFB激光器。
随着科学技术的发展与进步，用在波分复用系统中的光源除了分立的DFB-LD、可调谐激光器、面发射激光器外，还有两种形式。
其一是激光二极管的阵列，或是阵列的激光器与电子器件的集成，实际是光电集成回路(OEIC)，与分立的DFB-LD相比，这种激光器在技术上前进了一大步，它体积缩小、功耗降低、可靠性高，应用上简单、方便。
另一种新的光源——超连续光源。
确切地说应该是限幅光谱超连续光源(Spectrum Sliced Supercontinuum Source)。
研究表明，当具有很高峰值功率的短脉冲注入光纤时，由于非线性传播会在光纤中产生超连续(SC)宽光谱，它能限幅成为许多波长，并适合于作波分复用的光源，这就是所谓的限幅光谱超连续光源。
2 CWDM技术简介
DWDM（密集波分复用）无疑是当今光纤应用领域的首选技术，但其昂贵的价格令不少手头不够宽裕的运营商颇为踌躇。
为了能够以较低的成本享用波分复用技术，CWDM（稀疏波分复用）应运而生。
稀疏波分复用，顾名思义，是密集波分复用的近亲，CWDM和DWDM的区别主要有二点：一是CWDM载波通道间距较宽，因此，同一根光纤上只能复用5到6个左右波长的光波，“稀疏”与“密集”称谓的差别就由此而来；二是CWDM调制激光采用非冷却激光，而DWDM采用的是冷却激光。
冷却激光采用温度调谐，非冷却激光采用电子调谐。
由于在一个很宽的波长区段内温度分布很不均匀，因此温度调谐实现起来难度很大，成本也很高。
CWDM避开了这一难点，因而大幅降低了成本，整个CWDM系统成本只有DWDM的30%。
CWDM是通过利用光复用器将在不同光纤中传输的波长结合到一根光纤中传输来实现。
在链路的接收端，利用解复用器将分解后的波长分别送到不同的光纤，接到不同的接收机。
CWDM用很低的成本提供了很高的接入带宽，适用于点对点、以太网、SONET环等各种流行的网络结构，特别适合短距离、高带宽、接入点密集的通信应用场合，如大楼内或大楼之间的网络通信。
尤其值得一提的是CWDM与PON（无源光网络）的搭配使用。
PON是一种廉价的、一点对多点的光纤通信方式，通过与CWDM相结合，每个单独波长信道都可作为PON的虚拟光链路，实现中心节点与多个分布节点的宽带数据传输。
CWDM是成本与性能折衷的产物，不可避免地存在一些性能上的局限。
业内专家指出，CWDM目前尚存在以下4点不足：一、CWDM在单根光纤上支持的复用波长个数较少，导致日后扩容成本较高；二、复用器、复用解调器等设备的成本还应进一步降低，这些设备不能只是DMDM相应设备的简单改型；三、CWDM不适用于城域网，城域网节点间距离较短，运营商用在CWDM设备扩容上的钱完全可以用来埋设更多的光缆，得到更好的效果；
四、CWDM还未形成标准。
