射线探伤评片报告

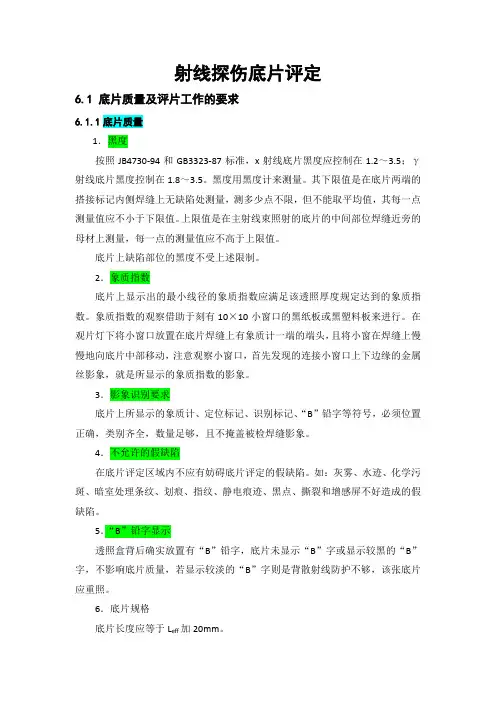

射线探伤底片评定6.1 底片质量及评片工作的要求6.1.1底片质量1．黑度按照JB4730-94和GB3323-87标准，x射线底片黑度应控制在1.2～3.5；γ射线底片黑度控制在1.8～3.5。

黑度用黑度计来测量。

其下限值是在底片两端的搭接标记内侧焊缝上无缺陷处测量，测多少点不限，但不能取平均值，其每一点测量值应不小于下限值。

上限值是在主射线束照射的底片的中间部位焊缝近旁的母材上测量，每一点的测量值应不高于上限值。

底片上缺陷部位的黑度不受上述限制。

2．象质指数底片上显示出的最小线径的象质指数应满足该透照厚度规定达到的象质指数。

象质指数的观察借助于刻有10×10小窗口的黑纸板或黑塑料板来进行。

在观片灯下将小窗口放置在底片焊缝上有象质计一端的端头，且将小窗在焊缝上慢慢地向底片中部移动，注意观察小窗口，首先发现的连接小窗口上下边缘的金属丝影象，就是所显示的象质指数的影象。

3．影象识别要求底片上所显示的象质计、定位标记、识别标记、“B”铅字等符号，必须位置正确，类别齐全，数量足够，且不掩盖被检焊缝影象。

4．不允许的假缺陷在底片评定区域内不应有妨碍底片评定的假缺陷。

如：灰雾、水迹、化学污斑、暗室处理条纹、划痕、指纹、静电痕迹、黑点、撕裂和增感屏不好造成的假缺陷。

5．“B”铅字显示透照盒背后确实放置有“B”铅字，底片未显示“B”字或显示较黑的“B”字，不影响底片质量，若显示较淡的“B”字则是背散射线防护不够，该张底片应重照。

6．底片规格底片长度应等于L eff加20mm。

底片宽度应容纳下焊缝和热影响区的宽度和焊缝两边所放各种铅质符号。

7．焊缝影象位置透照焊缝的部位，必须平行显示在底片的中部，若有丁字口也要置于底片中间部位。

底片不允许有白头。

6.1.2评片工作条件1．评片应有专用的评片室。

评片室的光线应稍暗一些，室内的照明不应在底片上产生反射光。

评片室应宁静、卫生、通风良好。

工作台上应能妥善放置观片灯、黑度计、评片尺、纪录纸、相关标准等。

第7 章底片评定7.1.评片基本要求7.1.1 评片的一般程序步骤1）评定底片本身质量的合格性：为了得到准确的评定结果，要进行评定的底片质量必须合格。

黑度：利用黑度计（密度计）测定黑度范围是否处于相应标准规定的范围内，对比度应适当，没有达到标准要求黑度的底片属于底片品质不合格。

例如JB/T4730.2-2005《承压设备无损检测第2 部分：射线检测》第4.11.2 规定底片评定范围内的黑度D 应符合下列规定：A 级：1.5≤D≤4.0；AB 级：2.0≤D≤4.0；B 级：2.3≤D≤4.0。

用X 射线透照小径管或其它截面厚度变化大的工件时，AB 级最低黑度允许降低至1.5；B 级最低黑度可降至2.0。

采用多胶片方法时，单片观察的黑度应符合以上要求。

双片迭加观察仅限于 A 级，叠加观察时，单片的黑度应不低于1.3。

对评定范围内的黑度 D＞4.0 的底片，如有计量检定报告证明所用观片灯在底片评定范围内的亮度能够满足4.10.3 的要求，允许进行评定。

注：该标准中4.10.3 要求底片评定范围内的亮度符合下列规定：a）当底片评定范围内的黑度D≤2.5 时，透过底片评定范围内的亮度应不低于30cd/m2。

b）当底片评定范围内的黑度D＞2.5 时，透过底片评定范围内的亮度应不低于10cd/m2。

又例如GB/T3323-2005《金属熔化焊焊接接头射线照相》6.8 项规定射线底片黑度（测量允许误差为±0.1）应满足：A 级≥2.0（经合同各方商定，可降为1.5）B 级≥2.3（经合同各方商定，可降为2.0）当观片灯亮度按6.10 中所规定的足够大时，可采用较高的黑度。

采用多胶片透照，而用单张底片观察评定时，每张底片的黑度应满足上述要求。

采用多胶片透照，且用两张底片重叠观察评定时，单张底片的黑度应不小于1.3。

注：该标准 6.10 规定：观片灯的亮度应能保证底片透过光的亮度不低于30cd/m2，尽量达到100cd.m2。

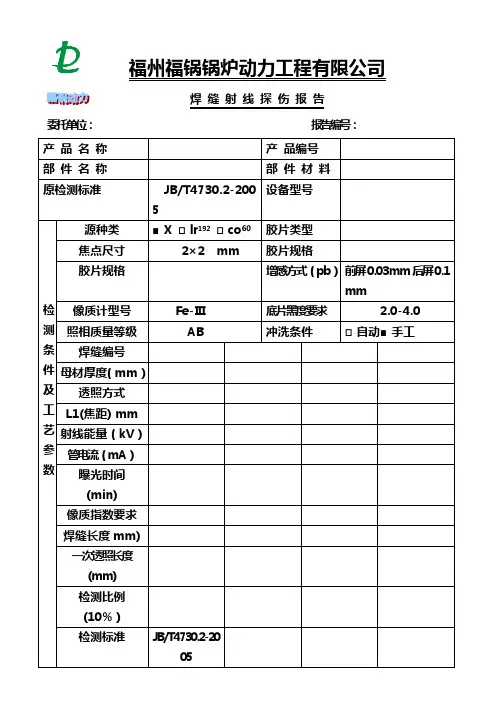

组别：第四组成员：郑利翔（组长）邱智超（负责人）彭代金邓阳任务：焊缝射线底片的评定时间：2012 / 4 / 13概序 (3)一、评片设备简介 (4)二、JB/T4730-2005中射线探伤评片标准 .. 9三、焊缝射线探伤报告 (12)概序一、评片设备简介LEDq强光源观片灯LED冷光源，超高亮度、长寿命、节能环保，并且光照均匀，光线柔和，零频闪，光谱中没有紫外线、红外线，零电磁辐射，零热辐射，更接近自然光。

亮度可调：采用无级电子调光，根据需要任意调节具有延时启动功能（0.5s＜t＜1s）驱动电源：隔离式，驱动模式：恒流评片灯上装有可移动的放大镜便于缺陷的辨认。

放大镜下方附有可上下左右移动的评片尺。

便于条状缺陷测长和圆形缺陷的评定。

（上述附加装置不用时可翻至评片灯上方待用)安全可靠超低噪声，内置散热风扇及独特的散热系统，使得连续工作12小时温升<45℃。

只要旋开紧固螺栓，便可清洁内部。

使用方法1、接通电源，扳动开关(2)使电源接通。

当开关(3)为OFF状态时，即可根据底片黑度调节亮度旋钮(7)使评片灯亮度适中。

若需使用脚踏装置，拨动开关(3)至ON，在此状态下将脚踏开关插入(10)，此时显示为最低亮度；踏之，则可实现旋钮无级调光功能。

2、将底片置于观察屏前评片。

3、当底片上缺陷尺寸辨认或定性有困难时，拉下放大镜移至所需部位观察之。

4、当测定尺寸式评定圆形缺陷时，启用评片尺，上下左右自移动置于适当位置，迅速评定。

5、当底片缺陷或没有必要用放大和评片尺时，将其翻置于评片灯顶部待用，可实现快速评片。

注意事项1、电源电压要与本机电压相符，以防烧毁评片灯。

2、评片灯应置于JB／T 4730.1～.6-2005规定的专用评片室内使用，避免亮度开的过大，降低本产品的使用寿命。

3、用毕罩防尘罩，以防灰尘落入。

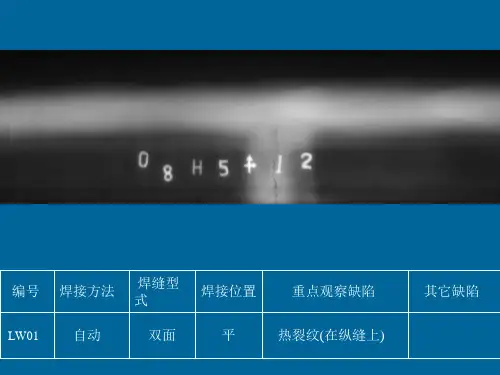

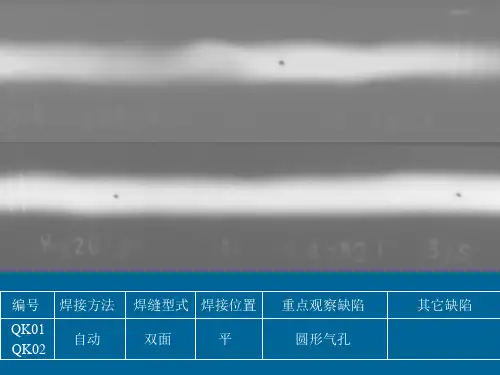

技术指标1、可观查胶片黑度：D≥5.02、照度：>350,000 Lux（>12×104 cd/m2）+10%-20%3、电源：50～60Hz 220V4、功耗：110W5、放大镜：放大倍数为2倍，有效面积130×90mm6、外形尺寸：450×200×200mm7、重量：4.1kg8、FUSE：3A 250V黑度计射线评定方法合格底片应当满足的指标要求：黑度值、灵敏值、标记值、表面质量底片上各种影像的识别1、照相影像形成的原理同样强度的射线入射，厚的地方底片黑度小，薄的地方黑度大。
