1、钢格板特性①钢格板理论重量
= 79.47(kg/m^2)其中
②承载扁钢截面惯性矩：
52083.3(mm^4)
承载扁钢截面模量：
2083.3(mm^3)
2、钢格板安全荷载①计算强度
则，计算强度：
= 21176.5(kN/m^2)<
[f]
②当前跨度下，钢格板安全均布荷载
24.08(kN/m^2)
③当前跨度下，钢格板安全线荷载
24.08(kN/m)
3、刚度计算检验
①施加活荷载时，钢格板变形：
2.2(mm)
则，刚度分母值为：1/Δ= B/D q =
905
>1/[
Δ]
计算强度满足要求！
6
3322211110)2(-⨯++
=ρμt b N t b N t b W t =
=6/211b t W
=
=12/311b t I 第 2 页，共 3 页
其中
②未施加荷载时，仅考虑自重，钢格板变形：
0.5(mm)
则，施加荷载和相邻未施加荷载钢格板间的间距：ΔD = D q -D w =
1.7(mm)
<
4(mm)
4、结果判定
钢格板变形满足要求！钢格板变形满足要求！选型钢格板满足强度及变形要求！
第 3 页，共 3 页。
钢格板新老标准对照旗昌致力于生产高品质钢格板建材，将粗糙的钢铁制造成为精致的板材产品。
满足用户的生活和美观需求。
旗昌焊钢格栅板和一大批焊接方法的生产厂生产水平高,工艺稳定产品质量好,行销全国并出口国外,在广大用户中已享有了良好的信誉。
钢格板行业内的新旧标准有所不同，新、老标准对比如下:1·老标准YB4001-91是采用澳大利亚的标准制定的,规定59种规格只规定压焊生产方法。
新标准是采用英国标准BS4592-1995制定的,除规定压焊生产方法外,还规定接铆制压锁等方法,包括了国内外目前生产钢格板的各种方法,国内所有生产厂家都适用,都能执行。
2·老标准只有50多种品种规格,新标准扩大到100多种品种规格,用户可根据不同需要订货,扩大了使用范围。
新标准对负载扁钢和横杆的尺寸、外形及互相间距不作硬性规定,只规定“钢格板由纵条和横条按一定的间距经纬排列而成”生产厂可根据用户要求生产出更多规格。
3·新标准在附录中增添了几项新内容:设计要求、安装要求、安全荷载要求、荷载与挠度的测试方法、钢格栅板成品重量和面积计算方法等,标准附录中增加规定的内容方便了用户的选材、设计和使用。
有利于钢格板推广应用和进行国际贸易。
以原冶金部第一家中外合资企业广州美罗钢格板和中钢公司投资的烟台钢格板厂为代表的几个大型压.YB4001-91这项标准的贯彻实施,对填补我国标准的空白,对钢格板的生产、应用和发展起到了重要的推动作用。
安平旗昌钢格板厂是安平县首家压焊钢格板生产厂,引进的是澳大利亚生产线,技术先进,对钢格板的发展做出重大贡献。
在国民经济中也发挥着重大作用,在钢格板产品市场中占有一定的比例,目前钢格板生产厂家已达几十家。
随着钢格板的推广、使用和发展,应用范围已由厂房脚踏板扩展到港口码头、交通、机场道路等领域,需要在原标准YB4001-91的基础上对钢格栅板标准进行修订。
新标准是在老标准的基础上修订和发展。
YB/T 4001.1-201X钢格栅板及配套件第1部份: 钢格栅板Steel bar grating and matching parts Part 1: Steel bar grating征求意见稿前言YB/T4001《钢格栅板及配套件》分为三个部分：—第1部分：钢格栅板；—第2部分：球型栏杆；—第3部分：钢格板斜梯。
本部分为YB/T4001的第1部分。
本部分参照采用ISO14122-2:2001/Amd 1:2010《进入机械的固定设施第2部分：工作平台和通道》。
本部分代替YB/T4001.1-2007《钢格栅板》。
本部分与原标准对比，主要修订内容如下：—修改了钢格板原材料的技术要求，由“承载扁钢可采用GB/T 700的Q235—A或B级钢制造”，改为“承载扁钢采用碳素结构钢，低合金高强度结构钢及焊接结构用耐候钢材料，其性能不低于Q235-A，并且符合GB/T700、GB/T1591、GB/T4172的要求；采用铁素体不锈钢，双相不锈钢及奥氏体不锈钢材料，其性能不低于06Cr13Al，并且符合GB/T1220的要求”。
—细化钢格板包边的产品构造，把包边分为装饰包边和承载包边。
—增加了钢格板以实物重量作为交付结算依据的条文。
—增加了钢格板的防腐蚀措施。
—删去附录—楼梯踏步板，将其合并到本标准的第3部分：钢格板斜梯。
—增加了附录—不包边钢格板的安装和固定。
—增加了附录—钢格板的C型钢包边。
本部分的附录A、附录B、附录C是规范性附录。
本部分的附录D、附录E、附录F是资料性附录。
钢格栅板1 范围本部分规定了钢格栅板(简称钢格板)的构造、尺寸、技术条件、设计、安装、检验规则和包装、标志及质量证明书。
本部分中未列出的其他类型钢格板和其他金属格栅板，可参考本标准的有关规定执行。
本部分适用于石油、化工、冶金、轻工、造船、能源、市政等行业的工作平台、地板、走道、阶梯踏板、沟盖、围栏、吊顶等。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
目录1．适用范围2．引用文件3．材料及产品选用4．技术要求5．包装及运输6．质量等级7．文件提交1.适用范围本技术规格书仅适用于辽宁红沿河核电站1、2、3、4号反应堆厂房主要和次要钢结构工程及建筑铁制品镀锌钢格板的采购。
2.引用文件——BTS 2.01 主要和次要钢结构工程——BTS 2.02 建筑用铁制品——BTS10.19 土建工程物项的包装、贮存、装卸和运输——CST N029C002核岛厂房土建工程铁结构图集——施工图——国标—GB/T 221-2008 钢铁产品牌号表示方法—GB/T699-1999 优质碳素结构钢—GB/T709-2006 热轧钢板和钢带的尺寸、外形、重量及允许偏差—YB/T 4001-2007 钢格栅板及配套件—GB/T 700-2006 碳素结构钢—GB/T 13912-2002 金属覆盖层、钢铁制品热浸锌层技术要求—GB/T50205-2001 钢结构工程施工质量验收规范3.材料及产品选用本工程采用压焊钢格板，横杆采用扭绞方钢。
钢格板的材质为Q235A，钢材按照中国标准规程进行采购与检验。
钢格板的保护层为热浸镀锌，镀锌量为500g/㎡。
钢格板的选用包括但不限于以下型号：1、WB323/1-G，包边扁钢型号为32mm×5mm；2、WB403/1-G，包边扁钢型号为40mm×5mm。
钢格板的厚度在所有工况下与纵条的宽度相同。
4.技术要求4.1所有材料必须严格按照采购尺寸的要求进行采购，且保证钢格板的制作尺寸要求。
4.2扭绞方钢应贴紧并焊在受力扁钢上，且受力扁钢的机械强度不能因凹槽或开孔而降低。
4.3 受力扁钢的最小支撑长度等于钢格板的厚度，最小为30mm。
4.4 包边采用焊高不小于承载扁钢厚度的单面贴脚焊，焊缝长度不得小于承载扁钢厚度的四倍。
4.5 固定钢格板：每边焊3道，平面中心线处焊一道，两端各焊一道，焊缝位置可以是边框的内侧或外侧最易施焊处。

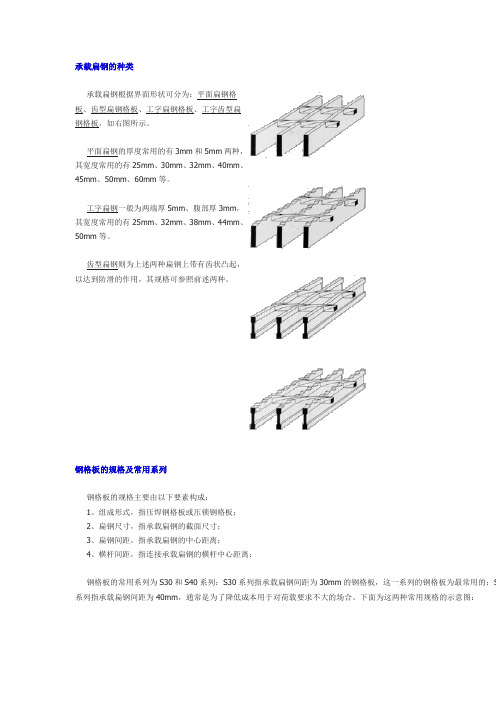

承载扁钢根据界面形状可分为：平面扁钢格板、齿型扁钢格板、工字扁钢格板、工字齿型扁钢格板，如右图所示。
平面扁钢的厚度常用的有3mm和5mm两种，其宽度常用的有25mm、30mm、32mm、40mm、45mm、50mm、60mm等。
工字扁钢一般为两端厚5mm、腹部厚3mm，其宽度常用的有25mm、32mm、38mm、44mm、50mm等。
齿型扁钢则为上述两种扁钢上带有齿状凸起，以达到防滑的作用，其规格可参照前述两种。
钢格板的规格及常用系列钢格板的规格主要由以下要素构成：1、组成形式，指压焊钢格板或压锁钢格板；2、扁钢尺寸，指承载扁钢的截面尺寸；3、扁钢间距，指承载扁钢的中心距离；4、横杆间距，指连接承载扁钢的横杆中心距离；钢格板的常用系列为S30和S40系列：S30系列指承载扁钢间距为30mm的钢格板，这一系列的钢格板为最常用的；S 系列指承载扁钢间距为40mm，通常是为了降低成本用于对荷载要求不大的场合。
下面为这两种常用规格的示意图：30/100系列示意图40/100系列示意图30/50系列示意图40/50系列示意图钢格板的牌号与规格如DG255/30/100 表示：横杆中心间距100mm；扁钢中心间距30mm；扁钢厚度为5mm；扁钢宽度为25mm。
另外，可在规格后添加字母“S”表示齿型钢格板，或字母“I”表示工字型钢格板，也可同时使用以表示工字齿型钢格板。
如DG325/30/50I 表示：横杆中心间距50mm；扁钢中心间距30mm；扁钢宽度为32mm的工字型扁钢。
订货所需提供信息1. 首先应确定所需的钢格板规格。
2. 在定购标准压焊钢格板时需指定所需的钢格板的面积，并提供尺寸和件数，在需要大面积钢格板时，必须提供平面图，并指出：所有尺寸；表面处理形式；支承梁的截面尺寸和位置；需开孔的位置和尺寸。
3. 钢格板长度与钢格板宽度：（详见词汇表）4. 需要指出钢格板的计价是按面积计算的，并且是按照钢格板的包容面积予以计价，即：计价面积=长×宽（L×W），下图为几种典型的钢格板面积计算示意图。
钢格板是用扁钢按照一定的间距和横杆（扭绞方钢、方钢、圆钢、扁钢等）进行交叉排列，并且焊接成中间带有方形格子的一种钢铁制品，钢格板主要用来做水沟盖板，钢结构平台板，钢梯的踏步板等．横杆一般采用经过扭绞的方钢．钢格板一般采用碳钢制作，外表热镀锌，可以起到防止氧化的作用。
也可以采用不锈钢制作．钢格板具有通风，采光，散热，防滑，防爆等性能。
目录包装钢格板包装，一般是散装或用打包带打捆，这主要是根据客户的情况而定，如果货不多，又不需要用叉车装卸的，一般散装比较方便。
反之货物比较多，采用叉车装卸的一般打包会更方便，总之，一切为了客户方便，保护产品运输途中不产生货损为准。
生产标准中国、YB/T4001.1-2007标准（中国为钢格板2007年最新版钢格板标准）；另外美国、英国、澳大利亚和新西兰也有其各自标准，也可按照英国BS4592-1-1995和美国ANSI/NAAMM（MBG531-88）等标准生产。
钢材标准按照GB700-88，GB1220-92执行。
钢格板表面处理方式热镀锌、冷镀锌、喷漆、浸防锈油、浸塑、不处理。
制作方法压焊钢格板是由负荷扁钢和横杆按一定间距经纬排列，采用200吨液压电阻焊自动化设备焊接成原板，经切割，开孔，包边等工序加工而成客户要求的产品。
受荷扁钢间距：两相邻受荷扁钢的中心距，常用30mm，40mm两种。
横杆间距：两相邻横杆的中心间距通常为50mm，100mm，两种，可按客户要求生产。
与花纹钢板和其它格栅比较，钢格板有如下优越性：节省材料：承受相同荷载条件下最省材料的方式，相应地，可减少支承结构的材料。
减少投资：省材料，省人工，省工期，免清洁和维护。
施工简便：在预安装好的支承上用螺栓夹固定或焊接固定，一人即可完成。
节省工期：产品无需现场再加工，安装非常迅速。
经久耐用：出厂前经热浸锌防腐处理，耐冲击和重压能力强。
现代气派：外形美观，设计规范，通风透光，给人以整体流畅的现代感受。
结构轻便：用材少，结构轻，且易于吊装。
格栅板的设计要求
1、根据使用条件(承载值及安装跨度),从"安全负荷载与跨距及挠度关系表"中选用钢格板型号.
平台走道的设计要求:
平台钢格板承受设计荷载时,其变形挠度不能大于跨距的1/00,平台走道最大不能超过10mm,除满足上述要求外,所有平台都应符合下列规定:
a、设计荷载值X1.5时,钢格板不会产生永久变形
b、设计荷载值X3.0时,钢格板不会产生断裂
c、特殊荷载条件下的设计要求由供需双方共同商定
3、楼梯踏步板的设计要求:
在设计荷载条件下,任意踏步中点变形挠度不能大于其跨距的1/200,最大不能超过6mm,除满足上述要求外,所有踏步板还应符合下列规定:
a、设计荷载值X1.5时,钢格板不会产生永久变形
b、设计荷载值X3.0时,钢格板不会产生断裂
4、排版设计:
a、按公称宽度表优先选用原板宽度,不足原板宽度时,选用与扁钢数目相应的公称宽度值
b、钢格栅板负载扁方向两端在支撑架上的支撑长度每端不得小于25mm
c、排板间隙:钢格板之间5-10mm,钢格板与相邻结构间10mm
d、平台(走道)上的钢格板最小宽度300mm
格栅板的表面处理
1、热浸镀锌:热浸镀锌一般在包边工序完成后进行,当负载扁钢厚度不小于5mm时,镀锌后的平均锌层重量不小于610克/平米;当负载扁钢厚度小于5mm时,镀锌后的平均锌层重量不小于460克/平米,镀锌后质量及要求应符合GB/T13912规定.
2、涂漆:根据用户的特殊要求喷涂、刷涂或浸渍.。
中国第一重型机械集团公司标准钢格栅板YB/T 4001.1-2007摘录中国第一重型机械集团公司2008-12-01批准2008-12-31实施材料：Q235A本部分适用于石油、化工、冶金、轻工、造船、能源、市政等行业的工业建筑、公共设施、装置框架、平台、地板、走道、楼梯踏板、沟盖、围栏、吊顶等。
1产品构造1.1压焊钢格板在承载扁钢和横杆的每个交点处，通过压力电阻焊固定的钢格板，称为压焊钢格板。
压焊钢格板的横杆通常采用扭绞方钢，如图1所示。
图1压焊钢格板1.2压锁钢格板在承载扁钢和横杆的每个交点处，通过压力将横杆压入承载扁钢或预先开好槽的承载扁钢中，将其固定的钢格板，称为压锁钢格板。
压锁钢格板的横杆通常采用扁钢，如图2所示。
图2压锁钢格板2型号和标记2.1钢格板的型号，根据承载扁钢规格、承载扁钢与横杆组合间距、钢格板结构型式、承载扁钢外形，以及表面处理状态等不同，形成多种规格，型号表示方法如下：1返回总目录返回分目录后退注：1钢格板构造型式，例如：W———压焊钢格板（在标记中可省略）；L———压锁钢格板。
注：2承载扁钢中心间距，mm。
注：3横杆中心间距，mm。
注：4承载扁钢外形标记：F———扁钢（在标记中可省略）；I———Ⅰ型钢；S———齿型扁钢。
注：5表面处理状态标记：G———热浸镀锌（在标记中可省略）；P———涂漆；U———表面不作处理。
2.2标记示例钢格板的承载扁钢为Ⅰ型钢，截面尺寸为75mm×7mm×4mm，承载扁钢中心间距为30mm，横杆中心间距为50mm，构造型式为压焊钢格板，表面不处理，其标记为：钢格板G757/30/50WIU YB/T4001.1—2007钢格板承载扁钢的截面尺寸为30mm×2mm，中心间距为20mm，横杆中心间距为33mm，构造型式为压锁钢格板，表面热浸镀锌处理，其标记为：钢格板G302/20/33L YB/T4001.1—2007注：以上标记示例仅表示钢格板的型号。
钢格栅盖板说明
钢格盖板是通过强大的电焊功率和液压力将横杆压焊入均匀排列的扁钢内，从而得到焊点坚固，稳定性和强度极高的钢格板。
钢格板应为钢制，符合YB/T4001.1-2007中G型的要求，并进行热浸镀锌。
镀锌后平均镀层重量每平方米不得小于610g。
钢材应符合GBT/700-2006的要求，热浸锌应符合GB/T13912-2002的要求。
承包人应根据设计图纸要求采购和安装钢格盖板（带花纹钢板），应从监理工程师认可的生产厂商处获得钢格盖板，并根据生产厂商所提供的盖板厚度负责找平盖板搁置凹口，以确保盖板面与混凝土板面或池壁顶面持平。
承包人应根据设计图纸进行组件安装。
框架应正确放置到位，确保横平竖直。
镀锌面层只能进行机械切割，严禁采用火焰切割。
钢格板上的适用荷载应符合YB/T4001.1-2007的要求，钢格盖板在3.0KPa(单人通行)及5.0 KPa(双人通行)荷载作用下，允许纵向弯曲挠度小于等于盖板跨度的1/200，而且最大纵向弯曲挠度不得超过10mm，最大横向弯曲挠度小于等于盖板宽度的1/100，其使用年限应在15年以上。
ICS77.140.50YB H46中华人民共和国黑色冶金行业标准YB／T40014001.1.1.1——2007—19984001—代替YB／T4001钢格栅板及配套件第1部分：钢格栅板Steel bar grating and matching partsPart1:Steel bar grating国家发展和改革委员会发布前言YB/T4001《钢格栅板及配套件》分为三个部分：——第1部分：钢格栅板；——第2部分：钢栏杆；——第3部分：钢梯。
