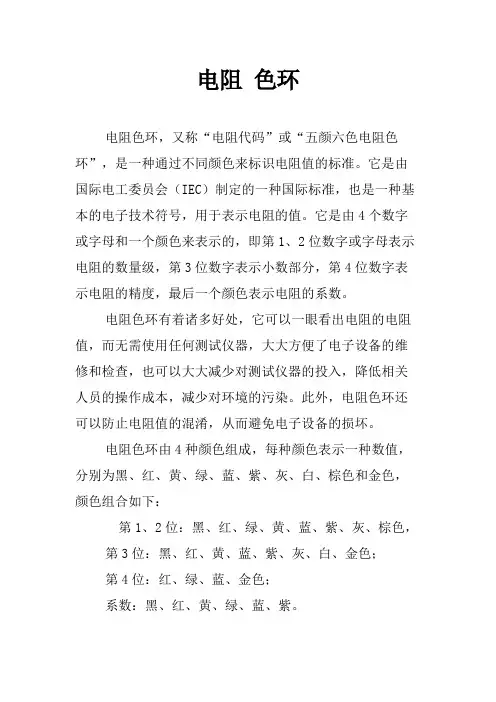

电阻色环电阻色环，又称“电阻代码”或“五颜六色电阻色环”，是一种通过不同颜色来标识电阻值的标准。
它是由国际电工委员会（IEC）制定的一种国际标准，也是一种基本的电子技术符号，用于表示电阻的值。
它是由4个数字或字母和一个颜色来表示的，即第1、2位数字或字母表示电阻的数量级，第3位数字表示小数部分，第4位数字表示电阻的精度，最后一个颜色表示电阻的系数。
电阻色环有着诸多好处，它可以一眼看出电阻的电阻值，而无需使用任何测试仪器，大大方便了电子设备的维修和检查，也可以大大减少对测试仪器的投入，降低相关人员的操作成本，减少对环境的污染。
此外，电阻色环还可以防止电阻值的混淆，从而避免电子设备的损坏。
电阻色环由4种颜色组成，每种颜色表示一种数值，分别为黑、红、黄、绿、蓝、紫、灰、白、棕色和金色，颜色组合如下：第1、2位：黑、红、绿、黄、蓝、紫、灰、棕色，第3位：黑、红、黄、蓝、紫、灰、白、金色；第4位：红、绿、蓝、金色；系数：黑、红、黄、绿、蓝、紫。
电阻色环的数值表示法是将不同数值的电阻缩写为4个字母或数字，然后根据电阻色环的颜色代码将其转换为相应的数字，从而得出电阻值。
比如，一个电阻色环的颜色编码为Violet-Yellow-Brown-Gold，则可以将其转换为数字代码，即7-4-1-5，然后将其转换为电阻值，即74.15Ω。
电阻色环的使用非常广泛，它可以用于电子设备的维修、检查和调试，也可以用于家用电器、汽车、航空等领域。
此外，电阻色环也可以用于指示开关的操作、电子元件的识别、示波器的操作、实验室的测量和分析等。
电阻色环是电子技术领域中不可缺少的重要符号，在电子设备的检查、维修、调试中，电阻色环的应用是十分重要的。
它能够大大提高电子设备的维修效率，减少对测试仪器的投入，降低相关人员的操作成本，减少对环境的污染。
色环颜色所代表的数字或意义
示例
1）在电阻体的一端标以彩色环，电阻的色标是由左向右排列的，图1的电阻为27000Ω±0.5%。
2）精密度电阻器的色环标志用五个色环表示。
第一至第3色环表示电阻的有效数字，第4色环表示倍乘数，第5色环表示容许偏差，图2的电阻为17.5Ω±1%
表示27000Ω±5% 表示17.5Ω±1%
在电路图中电阻器和电位器的单位标注规则
阻值在兆欧以上，标注单位M。
比如1兆欧，标注1M；2.7兆欧，标注2.7M。
阻值在1千欧到100千欧之间，标注单位k。
比如5.1千欧，标注5.1k；68千欧，标注68k。
阻值在100千欧到1兆欧之间，可以标注单位k，也可以标注单位M。
比如360千欧，可以标注360k，也可以标注0.36M。
阻值在1千欧以下，可以标注单位Ω，也可以不标注。
比如5.1欧，可以标注5.1Ω或者5.1；680欧，可以标注680Ω或者680。

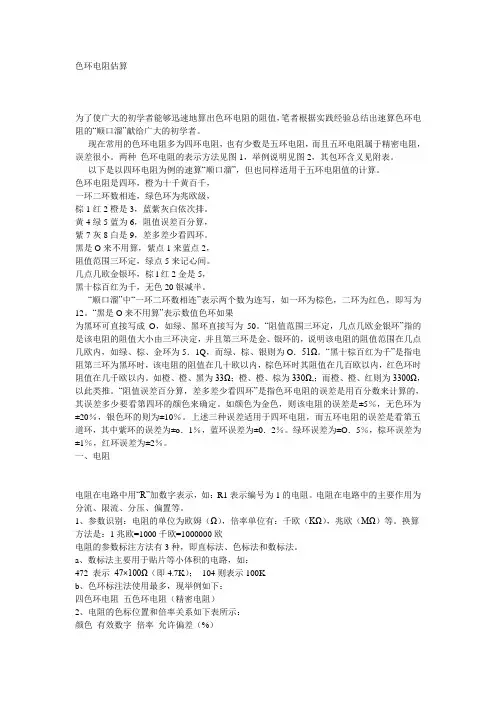

色环电阻估算为了使广大的初学者能够迅速地算出色环电阻的阻值，笔者根据实践经验总结出速算色环电阻的“顺口溜”献给广大的初学者。
现在常用的色环电阻多为四环电阻，也有少数是五环电阻，而且五环电阻属于精密电阻，误差很小。
两种色环电阻的表示方法见图1，举例说明见图2，其包环含义见附表。
以下是以四环电阻为例的速算“顺口溜”，但也同样适用于五环电阻值的计算。
色环电阻是四环，橙为十千黄百千，一环二环数相连，绿色环为兆欧级，棕1红2橙是3，蓝紫灰白依次排。
黄4绿5蓝为6，阻值误差百分算，紫7灰8白是9，差多差少看四环。
黑是O来不用算，紫点1来蓝点2，阻值范围三环定，绿点5来记心间。
几点几欧金银环，棕l红2金是5，黑十棕百红为千，无色20银减半。
“顺口溜”中“一环二环数相连”表示两个数为连写，如一环为棕色，二环为红色，即写为12。
“黑是O来不用算”表示数值色环如果为黑环可直接写成O，如绿、黑环直接写为50。
“阻值范围三环定，几点几欧金银环”指的是该电阻的阻值大小由三环决定，并且第三环是金、银环的，说明该电阻的阻值范围在几点几欧内，如绿、棕、金环为5．1Q，而绿、棕、银则为O．51Ω。
“黑十棕百红为千”是指电阻第三环为黑环时，该电阻的阻值在几十欧以内，棕色环时其阻值在几百欧以内，红色环时阻值在几千欧以内。
如橙、橙、黑为33Ω；橙、橙、棕为330Ω,；而橙、橙、红则为3300Ω，以此类推。
“阻值误差百分算，差多差少看四环”是指色环电阻的误差是用百分数来计算的，其误差多少要看第四环的颜色来确定。
如颜色为金色，则该电阻的误差是±5％，无色环为±20％，银色环的则为±10％。
上述三种误差适用于四环电阻，而五环电阻的误差是看第五道环，其中紫环的误差为±o．1％，蓝环误差为±0．2％。
绿环误差为±O．5％，棕环误差为±1％，红环误差为±2％。
一、电阻电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。
转帖电阻色标法2009/10/21 11:53熟记第一、二环每种颜色所代表的数。
可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。
这样连起来读，多复诵几遍便可记住。
记准记牢第三环颜色所代表的阻值范围，这一点是快识的关键。
具体是：金色：几点几Ω黑色：几十几Ω棕色：几百几十Ω红色：几点几 kΩ橙色：几十几 kΩ黄色：几百几十 kΩ绿色：几点几 MΩ蓝色：几十几 MΩ从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红。
橙，黄色是千欧级的；绿、蓝色则是兆欧级的。
这样划分一下是为了便于记忆。
（3）当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百 kΩ等，这是读数时的特殊情况，要注意。
例如第三环是红色，则其阻值即是整几kΩ的。
（4）记住第四环颜色所代表的误差，即：金色为5％；银色为10％；无色为20％。
下面举例说明：例1当四个色环依次是黄、橙、红、金色时，因第三环为红色、阻值范围是几点几kΩ的，按照黄、橙两色分别代表的数"4"和"3"代入,，则其读数为43 kΩ。
第环是金色表示误差为5％。
例2当四个色环依次是棕、黑、橙、金色时，因第三环为橙色，第二环又是黑色，阻值应是整几十kΩ的，按棕色代表的数"1"代入，读数为10 kΩ。
第四环是金色，其误差为5％在某些不好区分的情况下，也可以对比两个起始端的色彩，因为计算的起始部分即第1色彩不会是金、银、黑3种颜色。
如果靠近边缘的是这3种色彩，则需要倒过来计算。
色环电阻的色彩标识有两种方式，一种是采用4色环的标注方式，令一种采用5色环的标注方式。
两者的区别在于：4色环的用前两位表示电阻的有效数字，而5色环电阻用前三位表示该电阻的有效数字，两者的倒数第2位表示了电阻的有效数字的乘数，最后一位表示了该电阻的误差。
对于4色环电阻，其阻值计算方法位：阻值=（第1色环数值*10+第2色环数值）*第3位色环代表之所乘数对于5色环电阻，其阻值计算方法位：阻值=（第1色环数值*100+第2色环数值*10+第3位色环数值）*第4位色环代表之所乘数例1：某4色环电阻色彩标识如下：该电阻标称阻值=26*107=260,000,000Ω=260MΩ，误差范围±5%熟记第一、二环每种颜色所代表的数。
五道色环电阻识别方法色环电阻是一种常见的电子元件，用于限制电流、分压或阻止电路中的电流流过。
通过色环电阻的颜色编码，我们可以识别电阻的阻值。
色环电阻一般由四个或五个彩色环组成，每个彩色环代表一个数字或一个乘数。
以下是五道色环电阻的识别方法：1.第一道色环：第一道色环代表电阻值的第一个数字。
根据国际标准，每个数字都有相对应的颜色。
例如，棕色代表数字1，红色代表数字2，橙色代表数字3，黄色代表数字4，绿色代表数字5，蓝色代表数字6，紫色代表数字7，灰色代表数字8，白色代表数字9、通过识别第一道色环的颜色，我们可以确定电阻值的第一个数字。
2.第二道色环：第二道色环代表电阻值的第二个数字。
根据国际标准，每个数字都有相对应的颜色。
第二道色环的颜色编码与第一道相同，除了黑色代表数字0。
通过识别第二道色环的颜色，我们可以确定电阻值的第二个数字。
3.第三道色环/乘数色环：第三道色环代表电阻值的乘数，也就是一个标量，用来确定电阻值的数量级。
该色环有9种颜色编码，分别对应10的0次幂到10的8次幂。
例如，棕色代表10的0次幂（1），红色代表10的1次幂（10），橙色代表10的2次幂（100），黄色代表10的3次幂（1000），以此类推。
通过识别第三道色环的颜色，我们可以确定电阻值的数量级。
4.第四道色环/容差色环：第四道色环代表电阻值的容差，也就是电阻值的允许误差范围。
容差是以百分比形式给出的。
例如，棕色代表1%的容差，红色代表2%的容差，金色代表5%的容差，银色代表10%的容差。
通过识别第四道色环的颜色，我们可以确定电阻值的容差范围。
5. 第五道色环/温度系数色环（仅适用于五道色环电阻）：第五道色环代表电阻值的温度系数。
温度系数是用来指示电阻值随温度的变化率。
该色环通常为银色或金色，银色代表温度系数为±10ppm/°C，金色代表温度系数为±5ppm/°C。
通过识别以上五道色环的颜色编码，我们可以确定电阻的阻值、容差范围和温度系数。
色环电阻的识别电阻是最常用的元件，特别是色环电阻，真是无处不在，如何识别色环电阻成了难点，下面我们就来介绍一下色环电阻的识别技术和电容识别技术。
小功率碳膜和金属膜电阻，一般都用色环表示电阻阻值的大小，这也是我们在学习电阻的很重要的一步。
电阻阻值的单位是欧姆。
下面详细说明：色环电阻分为四色环和五色环，先说四色环。
顾名思义，就是用四条有颜色的环代表阻值大小。
每种颜色代表不同的数字，如下：黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 金、银表示误差2、色环电阻位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色/ x0.01 ±10金色/ x0.1 ±5黑色0 +0 /棕色1 x10 ±1红色2 x100 ±2橙色3 x1000 /黄色4 x10000 /绿色5 x100000 ±0.5蓝色6 x1000000 ±0.2紫色7 x10000000 ±0.1灰色8 x100000000 /白色9 x1000000000 /电阻各色环表示意义如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：10的幂数；第四条色环：误差表示。
例如：电阻色环识别：棕绿红金第一位：1；第二位：5；10的幂为2（即100）；误差为5%即阻值为：15X100=1500欧=1.5千欧=1.5K如果有不明白，请多看的其他单片机学习方面的资料。
还有精确度更高的“五色环”电阻，用五条色环表示电阻的阻值大小，具体如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：阻值的第三未数字；第四条色环：阻值乘数的10的幂数；第五条色环：误差（常见是棕色，误差为1%）（可见，四色环电阻误差为5-10%，五色环常为1%，精度提高了）例如：有电阻：黄紫红澄棕<色环电阻识别图>前三位数字是：472第四位表示10的3次方，即1000阻值为：472X1000欧=472千欧（即472K）电阻还有其他好多类型，一般说的电位器，就是阻值可以调节的电阻（简称可调电阻）。
色环电阻对照表————————————————————————————————作者：————————————————————————————————日期：色环电阻对照表4色环电阻所表示数值、倍数及误差值：颜色数值数值倍数（Ω）误差黑 0 0 1棕 1 1 10 ±1％红 2 2 100 ±2％橙 3 3 1000黄 4 4 10000绿 5 5 100000 ±0.5％蓝 6 6 1000000 ±0.2％紫 7 7 10000000 ±0.1％灰 8 8 100000000白 9 9 1000000000 ＋5－-20％金 ±5％银 ±10％无色 ±20％第一色环第二色环第三色环4色环电阻，是用3个色环来表示阻值，前二环代表有效值，第三环代表乘上的次方数，用1个色环表示误差。
5色环电阻一般是金属膜电阻，为更好地表示精度，用4个色环表示阻值，另一个色环表示误差。
下表是色环电阻的颜色-数值对照表：色环第一环第二环第三环第四环（乘法）（误差环）黑0 0 1棕 1 1 10 +/- 1%红 2 2 100 +-2%橙 3 3 1000黄 4 4 10000绿 5 5 100000 +/- 0.5%兰 6 6 1000000 +/- 0.2%紫7 7 10000000 +/- 0.1%灰8 8 100000000白9 9 1000000000 +5~-20%金+-5%银+-10%无色环+-20%一、电阻阻值的色环表示法电阻的单位：电阻的基本单位是“欧姆”，什么叫“1欧姆”？假如一段导线，两端的电压是1伏，此时流过导线的电流是1安培，那么这段导线的电阻就是1欧姆,简称“欧”。
1000欧=1千欧（KΩ），1000千欧=1兆欧(MΩ)。
欧姆的符号是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”。
颜色和数字的对应关系：首先我们向你介绍颜色和阿拉伯数字之间的对应关系，这种规定是国际上公认的识别方法，记住它对我们进一步学习很有帮助。
