色环电阻标识

电阻上面的色环是怎么认的，那边是头，那边是尾？？带有四个色环的其中第一、二环分别代表阻值的前两位数;第三环代表倍率;第四环代表误差。

快速识别的关键在于根据第三环的颜色把阻值确定在某一数量级范围内，例如是几点几K、还是几十几K的，再将前两环读出的数"代"进去，这样就可很快读出数来。

掌握此方法的几个要点: (1)熟记第一、二环每种颜色所代表的数。

可这样记忆:棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。

这样连起来读，多复诵几遍便可记住。

记准记牢第三环颜色所代表的阻值范围，这一点是快识的关键。

具体是: 金色:几点几Ω 黑色:几十几Ω 棕色:几百几十Ω 红色:几点几kΩ 橙色:几十几kΩ 黄色:几百几十kΩ 绿色:几点几MΩ 蓝色:几十几MΩ 从数量级来看，在体上可把它们划分为三个大的等级，即:金、黑、棕色是欧姆级的;红橙\'、黄色是千欧级的;绿、蓝色则是兆欧级的。

这样划分一下是为了便于记忆。

(3)当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百kΩ等，这是读数时的特殊情况，要注意。

例如第三环是红色，则其阻值即是整几kΩ的。

(4)记住第四环颜色所代表的误差，即:金色为5%;银色为10%;无色为20%。

下面举例说明: 例1当四个色环依次是黄、橙、红、金色时，因第三环为红色、阻值范围是几点几kΩ的，按照黄、橙两色分别代表的数"4"和"3"代入,，则其读数为43 kΩ。

第环是金色表示误差为5%。

例2当四个色环依次是棕、黑、橙、金色时，因第三环为橙色，第二环又是黑色，阻值应是整几十kΩ的，按棕色代表的数"1"代入，读数为10 kΩ。

第四环是金色，其误差为5% 在某些不好区分的情况下，也可以对比两个起始端的色彩，因为计算的起始部分即第1色彩不会是金、银、黑3种颜色。

如果*近边缘的是这3种色彩，则需要倒过来计算。

五色环电阻表示方法五色环电阻是一种用于电路中的电子元件，它的特点是具有五种不同颜色的环带，每种颜色代表不同的电阻值。

通过颜色环的组合，可以确定电阻的数值。

五色环电阻的色环是由五种不同的颜色组成，分别是黑色、棕色、红色、橙色和黄色。

每种颜色代表一定的数值，这样就可以根据颜色环的排列组合来确定电阻的数值大小。

黑色环代表数字0，即电阻的第一位数值为0。

接下来，棕色环代表数字1，即电阻的第二位数值为1。

然后，红色环代表数字2，即电阻的第三位数值为2。

橙色环代表数字3，即电阻的乘数为10的3次方，也就是1000。

最后，黄色环代表电阻的精度，即电阻值的允许误差范围。

通过以上五种颜色的排列组合，就可以得到不同数值的电阻。

例如，如果五色环电阻的颜色环排列为棕色、红色、橙色、黄色，那么它的电阻值就是12乘以1000，即12000欧姆。

而如果颜色环排列为黑色、红色、橙色、黄色，那么电阻值为02乘以1000，即2000欧姆。

五色环电阻的优点在于它能够以视觉的方式直观地表示电阻的数值，使得电路设计和维修更加方便。

而且五色环电阻的颜色环是标准化的，具有统一的编码规则，因此可以广泛应用于各种电子设备和电路中。

然而，五色环电阻也存在一些缺点。

首先，五色环电阻的数值表示范围有限，一般只能表示几欧姆到几兆欧姆的范围。

如果需要表示更大或更小的电阻值，就需要使用其他类型的电阻。

其次，五色环电阻的精度有限，一般只能达到5%或10%。

如果需要更高精度的电阻，也需要选择其他类型的电阻。

五色环电阻是一种常用的电子元件，它通过五种不同颜色的环带来表示电阻的数值。

通过阅读颜色环的排列组合，可以直观地了解电阻的数值大小。

五色环电阻的标准化编码规则使得它成为电路设计和维修中不可或缺的元件之一。

但需要注意的是，五色环电阻的数值范围和精度有限，需要根据具体需求选择合适的电阻类型。

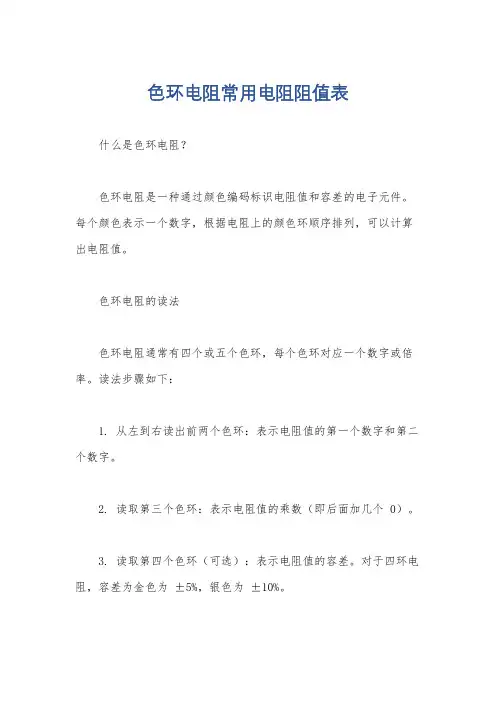

色环电阻常用电阻阻值表什么是色环电阻？色环电阻是一种通过颜色编码标识电阻值和容差的电子元件。

每个颜色表示一个数字，根据电阻上的颜色环顺序排列，可以计算出电阻值。

色环电阻的读法色环电阻通常有四个或五个色环，每个色环对应一个数字或倍率。

读法步骤如下：1. 从左到右读出前两个色环：表示电阻值的第一个数字和第二个数字。

2. 读取第三个色环：表示电阻值的乘数（即后面加几个 0）。

3. 读取第四个色环（可选）：表示电阻值的容差。

对于四环电阻，容差为金色为±5%，银色为±10%。

色环电阻的颜色编码 | 颜色 | 数字 | |---|---|| 黑色 | 0 || 棕色 | 1 || 红色 | 2 || 橙色 | 3 || 黄色 | 4 || 绿色 | 5 || 蓝色 | 6 || 紫色 | 7 || 灰色 | 8 || 白色 | 9 |色环电阻的倍率编码| 颜色 | 倍率 ||---|---|| 无色 | 1 || 金色 | 0.1 || 银色 | 0.01 |常用电阻阻值表以下列出了一些常用电阻值及其对应的颜色编码： | 电阻值(Ω) | 颜色编码 ||---|---|| 1 | 棕色黑红 || 10 | 棕色黑橙色 || 100 | 棕色黑黄色 || 1k | 棕色黑绿色 || 10k | 棕色黑橙色金 | | 100k | 棕色黑黄色金 | | 1M | 棕色黑绿色金 | | 10M | 棕色黑橙色银 | | 100M | 棕色黑黄色银 | 其他注意事项如果电阻上只有三个色环，则第三个色环表示容差，而不是乘数。

有些电阻可能有额外的色环，表示温度系数或其他特性。

电阻值可能存在一些偏差，这通常在电阻体上或数据表中注明。

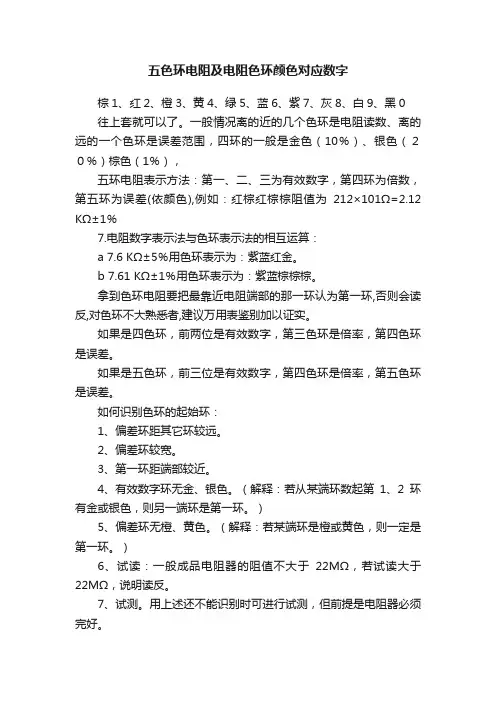

五色环电阻及电阻色环颜色对应数字棕1、红2、橙3、黄4、绿5、蓝6、紫7、灰8、白9、黑0往上套就可以了。

一般情况离的近的几个色环是电阻读数、离的远的一个色环是误差范围，四环的一般是金色（10％）、银色（２０％）棕色（1％），五环电阻表示方法：第一、二、三为有效数字，第四环为倍数，第五环为误差(依颜色),例如：红棕红棕棕阻值为212×101Ω=2.12 KΩ±1％7.电阻数字表示法与色环表示法的相互运算：a 7.6 KΩ±5％用色环表示为：紫蓝红金。

b 7.61 KΩ±1％用色环表示为：紫蓝棕棕棕。

拿到色环电阻要把最靠近电阻端部的那一环认为第一环,否则会读反,对色环不大熟悉者,建议万用表鉴别加以证实。

如果是四色环，前两位是有效数字，第三色环是倍率，第四色环是误差。

如果是五色环，前三位是有效数字，第四色环是倍率，第五色环是误差。

如何识别色环的起始环：1、偏差环距其它环较远。

2、偏差环较宽。

3、第一环距端部较近。

4、有效数字环无金、银色。

（解释：若从某端环数起第1、2环有金或银色，则另一端环是第一环。

）5、偏差环无橙、黄色。

（解释：若某端环是橙或黄色，则一定是第一环。

）6、试读：一般成品电阻器的阻值不大于22MΩ，若试读大于22MΩ，说明读反。

7、试测。

用上述还不能识别时可进行试测，但前提是电阻器必须完好。

应注意的是有些厂家不严格按第1、2、3条生产，以上各条应综合考虑。

你的电阻：绿金黄黑棕。

明显，你的第二环是金。

而金没有做有效数字的，所以你读的没有对。

而误差位也只有金、银、棕而已。

色环电阻、电容的识别————————————————————————————————作者：————————————————————————————————日期：色环电阻色环电阻，是在电阻封装上（即电阻表面）涂上一定颜色的色环，来代表这个电阻的阻值。

具体读法可参考右图黑，棕，红，橙，黄，绿，蓝，紫，灰，白0，1，2，3，4，5，6，7，8，9银或金的前一还（即最后一环）表示零的个数银（10%）或金（5%）表示误差，最后读例如，红，黄，棕，金表示240欧色环电阻分四环和五环，通常用四环第三环可以金色（代表第二位是小数点后）和银色的（代表第一位是小数点后），最后一环误差可以无色（20%）色环实际上是早期为了帮助人们分辨不同阻值而设定的标准，事实上，在普及万用表的今天，这种标识已经很少有其存在的意义了。

而且色环电阻也比较大，不适合现代高度集成的性能要求。

电阻的分类a.按阻值特性:固定电阻、可调电阻、特种电阻(敏感电阻) .不能调节的,我们称之为固定电阻,而可以调节的,我们称之为可调电阻.常见的例如收音机音量调节的,主要应用于电压分配的,我们称之为电位器.b.按制造材料:碳膜电阻、金属膜电阻、线绕电阻，捷比信电阻，薄膜电阻等.C.按安装方式: 插件电阻、贴片电阻d.按功能分：负载电阻，采样电阻，分流电阻，保护电阻等电阻的主要参数a. 标称阻值:标称在电阻器上的电阻值称为标称值.单位: Ω, kΩ, MΩ.标称值是根据国家制定的标准系列标注的,不是生产者任意标定的. 不是所有阻值的电阻器都存在.b.允许误差:电阻器的实际阻值对于标称值的最大允许偏差范围称为允许误差.误差代码:F 、G 、J、K… （常见的误差范围是：0.01%，0.05%，0.1%，0.5%，0.25%，1%，2%,5% 等）c. 额定功率:指在规定的环境温度下,假设周围空气不流通,在长期连续工作而不损坏或基本不改变电阻器性能的情况下,电阻器上允许的消耗功率.常见的有1/16W 、1/8W 、1/4W 、1/2W 、1W 、2W 、5W 、10W阻值和误差的标注方法a.直标法—将电阻器的主要参数和技术性能用数字或字母直接标注在电阻体上.eg: 5.1k Ω 5% 5.1k Ω Jb.文字符号法—将文字、数字两者有规律组合起来表示电阻器的主要参数.eg: 0.1Ω=Ω1=0R1, 3.3Ω=3Ω3=3R3,3K3=3.3KΩc.色标法—用不同颜色的色环来表示电阻器的阻值及误差等级.普通电阻一般有4环表示,精密电阻用5环.d.数码法用三位数字表示元件的标称值。

色环电阻的识别
色环电阻，是在电阻封装上涂上一定颜色的色环，来代表这个电阻的阻值。

具体读法可参考下图
黑，棕，红，橙，黄，绿，蓝，紫，灰，白
0， 1， 2， 3， 4， 5， 6， 7， 8， 9
倒数第二环，表示零的个数。

最后一位，表示误差。

一、四色环电阻：
第一色环是十位数，第二色环是个位数，
第三色环是应乘颜色次幂颜色次，第四色环是误差率
例如：棕红红金
其阻值为12×10^2=1.2K 误差为±5%
二、五色环电阻：
第一色环是百位数，第二色环是十位数，
第三色环是个位数，第四色环是应乘颜色次幂颜色次，
第五色环是误差率。

例如：红红黑棕棕
五色环电阻最后一环为误差，前三环数值乘以第四环的10颜色次幂颜色次，其电阻为220×10^1=2.2K 误差为±1%
三、中间只有一道黑色色环的电阻其阻值为零。

保定市禾邦电子有限公司。

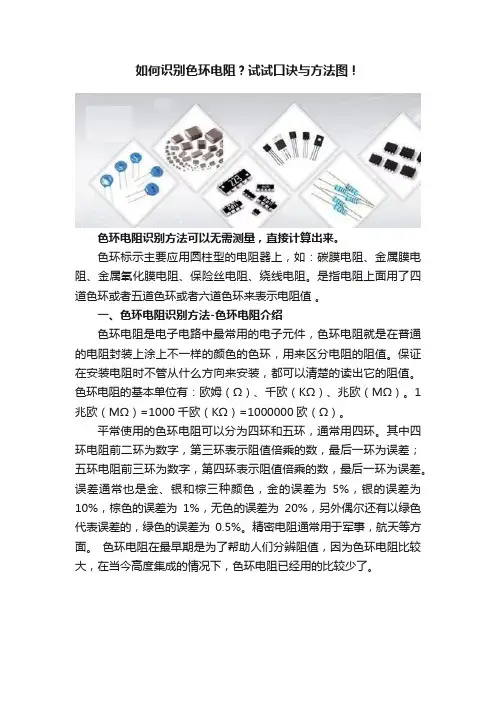

如何识别色环电阻？试试口诀与方法图！色环电阻识别方法可以无需测量，直接计算出来。

色环标示主要应用圆柱型的电阻器上，如：碳膜电阻、金属膜电阻、金属氧化膜电阻、保险丝电阻、绕线电阻。

是指电阻上面用了四道色环或者五道色环或者六道色环来表示电阻值。

一、色环电阻识别方法-色环电阻介绍色环电阻是电子电路中最常用的电子元件，色环电阻就是在普通的电阻封装上涂上不一样的颜色的色环，用来区分电阻的阻值。

保证在安装电阻时不管从什么方向来安装，都可以清楚的读出它的阻值。

色环电阻的基本单位有：欧姆（Ω）、千欧（KΩ）、兆欧（MΩ）。

1兆欧（MΩ）=1000千欧（KΩ）=1000000欧（Ω）。

平常使用的色环电阻可以分为四环和五环，通常用四环。

其中四环电阻前二环为数字，第三环表示阻值倍乘的数，最后一环为误差；五环电阻前三环为数字，第四环表示阻值倍乘的数，最后一环为误差。

误差通常也是金、银和棕三种颜色，金的误差为5%，银的误差为10%，棕色的误差为1%，无色的误差为20%，另外偶尔还有以绿色代表误差的，绿色的误差为0.5%。

精密电阻通常用于军事，航天等方面。

色环电阻在最早期是为了帮助人们分辨阻值，因为色环电阻比较大，在当今高度集成的情况下，色环电阻已经用的比较少了。

二、色环电阻识别方法-电阻色环表有一个小口决：棕一红二橙是三，四黄五绿六为蓝，七紫八灰九对白，黑是零，金五银十表误差。

三、色环电阻识别方法-四色环电阻识别四色环电阻就是指用四条色环表示阻值的电阻，从左向右数，第一道色环表示阻值的最大一位数字；第二道色环表示阻值的第二位数字；第三道色环表示阻值倍乘的数；第四道色环表示阻值允许的偏差（精度）。

例如一个电阻的第一环为红色（代表2）、第二环为紫色（代表7）、第三环为棕色（代表10倍）、第四环为金色（代表±5%），那么这个电阻的阻值应该是270Ω，阻值的误差范围为±5%。

如果电阻色环不好分辩出那个是第一个色环，最简单的方法就是“第四环”不是金色就是银色，而其它颜色会出现的银少（只对四环电阻有用，五环电阻不适用）。
