2019光纤光栅周界入侵报警系统

光纤光栅技术在周界入侵报警系统中的运用分析
光纤栅技术是一种新型的无线入侵报警系统，在最近几年受到了广泛关注。

它利用独特的光纤栅布线设置，可以有效检测、屏蔽外界干扰，实现周界安全防护。

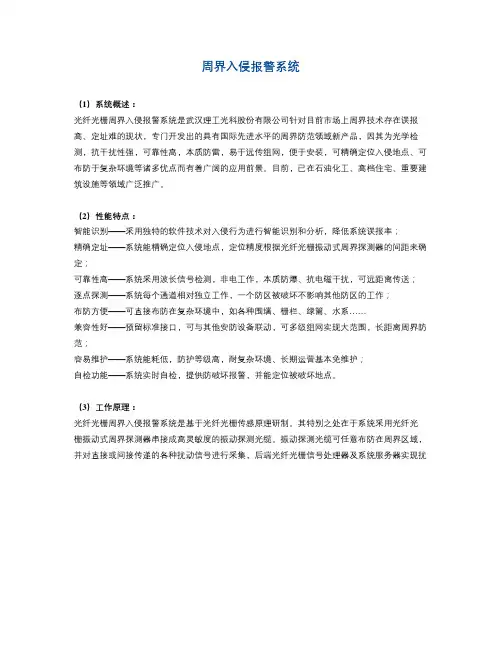

一、安全护栏外围入侵报警系统，光纤光栅技术
光纤光栅技术是一种新型无线周边安全入侵报警系统，它是通过一组有序的光栅布线，将安全护栏外围的一定区域内的任何物体及动态，通过光纤光栅传感器传感器实现从线路发出信号，当有任何物体进入或触碰到布线时，信号就会发出，实现安全报警。

二、优势与应用
（1）光纤光栅技术具有可靠性高、安装简单、维护成本低、稳定性强等特点，用于安全防范报警系统比较理想。

（2）光纤光栅技术抗干扰性强，可以有效抵抗无线电波的干扰，通过双模传输，实现精确的防区报警，有效保障安全护栏的安全性。

（3）光纤光栅技术可以实现防区的无缝对接，有效避免由于传感器安装不当导致的保护区域漏洞。

（4）该技术能够有效检测细微的动态，比如车辆、散步等，可以及时报警。

三、结论
通过上述分析，可以看出光纤光栅技术在周界安全入侵报警系统中具有一定的优势，比如可靠性高、安装简单、抗干扰性强、稳定性强等。

周界入侵报警系统工程案例图北京三安古德工程案例图对于某些情况(如别墅的开放花园、大型储油罐等) ,周界报警系统则难以取得满意的防控效果。

针对这问题,本文采用北京三安古德科技发展有限公司发展成熟的周界入侵报警系统分析技术来加以解决,以达到令人满意的使用效果。

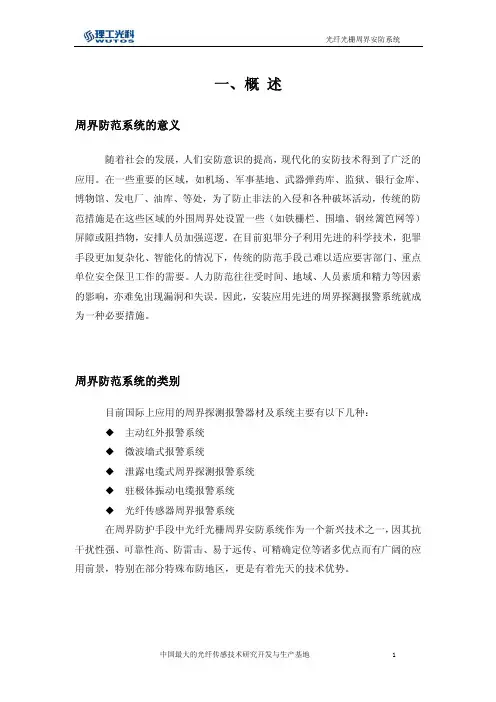

1周界防范需求周界从广义的角度看, 周界应该是一个封闭的区域与外界之间的一条明确的分界线。

这条分界线可以是有形的(如围墙、篱笆、铁丝网、河道等) , 也可以是无形的(如别墅开放式花园、无人值守变电站和储油罐等) 。

有的周界区域是封闭的(如围墙、篱笆、铁丝网等) , 有的则是开放的(如河道、别墅开放式花园等) 。

从周界区域的规模上看, 它可以是一幢小建筑的外围,也可以是一个机场或军事基地的围墙。

对于不同的防范场所, 对周界入侵报警系统的要求也各不相同,因此,在系统设计时应予以区别对待。

①对于居住小区周界,它除了起到一定的安全防范作用外,对系统迎合建筑风格的一致性需求也不断提高。

有的小区围墙直接连着隔壁小区住户的窗户、晾衣架等突出物,这给周界报警系统的技术处理带来很多不便,最后不尽如人意。

②对于单幢的小建筑, 如电力公司的变电站, 自来水公司的无人值守的泵站房等一般散布在城市各处,有的地处偏远,各类盗窃活动猖獗。

虽然这类建安装了防盗报警和监控设施且也发挥作用,但也无法及时阻止明目张胆的盗窃活动。

因为从报警到警力投放到现场至少需要10 min,届时,案犯作案后已从容撤离,故对其外围设置有效地警戒系统又是一大难题。

至于有开放式花园或以河道做周界的别墅,则需解决有效防范和不破坏别墅景观的问题。

②对于机场或重要基地的周界围墙,由于其周界长、规模大,往往在发生周界报警时, 难以及时锁定并紧密跟踪越界者,使处警工作量加大。

由此,不同防范对象对周界入侵报警系统的需求也不一样。

对于民用建筑来说, 它要求周界报警系统更具人性化,以满足小区景观要求;对于工业建筑来说, 它要求周界报警系统更智能化,从而可以应对高智商的盗窃活动;而对于机场或重要的基地来说,它要求的周界入侵报警系统更严密,能提供更多的相关信息。

Q/W U T O S 武汉理工光科企业标准Q/WUTOS-01-2012振动入侵探测器（光纤光栅类）Vibration intrusion detector Based on optical fiber and grating2012－04－05发布 2012－05－05实施武汉理工光科股份有限公司发布目次前言 (I)1范围 (1)2规范性引用文件 (2)3术语和定义 (2)4一般要求 (4)5要求和试验方法 (5)6检验规则 (11)前言本标准规定了振动入侵探测器（以下简称探测器）的一般要求、要求和试验方法、检验规则。

本标准适用于一般工业与民用建筑外使用的振动入侵探测器，也适用于一般室内环境使用的系统。

对于在特殊环境中使用的及特殊技术要求的系统，除特殊部分应由有关标准另行规定外，亦应执行本标准。

本标准由武汉理工光科股份有限公司提出本标准负责起草单位：武汉理工光科股份有限公司本标准主要起草人：祁耀斌、朱万明、于本化振动入侵探测器（光纤光栅类）1范围本标准规定了振动入侵探测器的一般要求、要求和试验方法、检验规则，是振动入侵探测器设计、制造和验收的技术依据。

本标准适用安全防范报警系统中的振动入侵探测器。

2规范性文件下列文件中的条文通过本标准的引用而成为本标准的条文。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。

鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB 10408.8-2008 《振动入侵探测器》GB 10408.1-2000《入侵探测器第1部分:通用要求》GB 16796-1997《安全防范报警设备安全要求和试验方法》GB/T 15211-1994 报警系统环境试验3 术语和定义下列术语和定义适用于本部分。

3.1 振动入侵探测器Vibration intrusion detector Based on optical fiber and grating在探测范围内能对入侵者引起的机械振动（冲击）产生报警信号的装置。

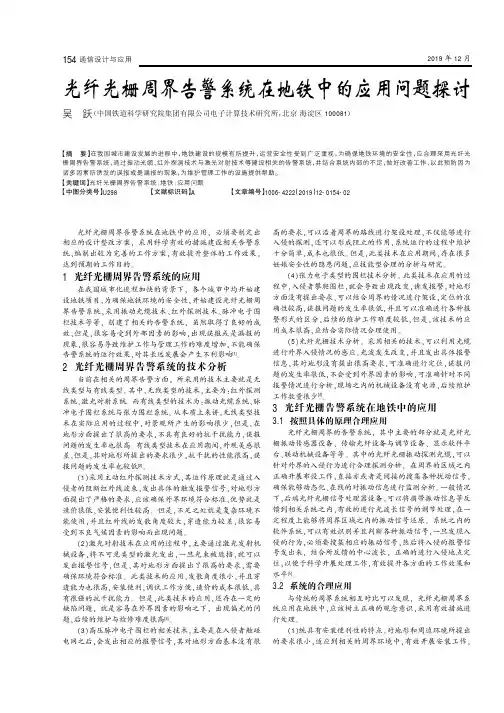

2019年12月光纤光栅周界告警系统在地铁中的应用问题探讨吴跃（中国铁道科学研究院集团有限公司电子计算技术研究所，北京海淀区100081）【摘要】在我国城市建设发展的进程中，地铁建设的规模有所提升，运营安全性受到广泛重视，为确保地铁环境的安全性，应合理采用光纤光栅周界告警系统，通过振动光缆、红外探测技术与激光对射技术等建设相关的告警系统，并结合系统内部的不足，做好改善工作，以此预防因为诸多因素所诱发的误报或是漏报的现象，为维护管理工作的设施提供帮助。

【关键词】光纤光栅周界告警系统；地铁；应用问题【中图分类号】U298【文献标识码】A【文章编号】1006-4222（2019）12-0154-02光纤光栅周界告警系统在地铁中的应用,必须要制定出相应的设计整改方案,采用科学有效的措施建设相关告警系统,编制出较为完善的工作方案,有效提升整体的工作效果,达到预期的工作目的。

1光纤光栅周界告警系统的应用在我国城市化进程加快的背景下,各个城市中均开始建设地铁项目,为确保地铁环境的安全性,开始建设光纤光栅周界告警系统,采用振动光缆技术、红外探测技术、脉冲电子围栏技术等等,创建了相关的告警系统,虽然取得了良好的成效,但是,很容易受到外部因素的影响,出现误报或是漏报的现象,很容易导致维护工作与管理工作的难度增加,不能确保告警系统的运行效果,对其长远发展会产生不利影响[1]。

2光纤光栅周界告警系统的技术分析当前在相关的周界告警方面,所采用的技术主要就是无线类型与有线类型。

其中,无线类型的技术,主要为:红外探测系统、激光对射系统。

而有线类型的技术为:振动光缆系统、脉冲电子围栏系统与张力围栏系统。

从本质上来讲,无线类型技术在实际应用的过程中,对景观所产生的影响很少,但是,在地形方面提出了很高的要求,不具有良好的抗干扰能力,误报问题的发生率也很高。

有线类型技术在应用期间,外观美感很差,但是,其对地形所提出的要求很少,抗干扰的性能很高,误报问题的发生率也较低[2]。

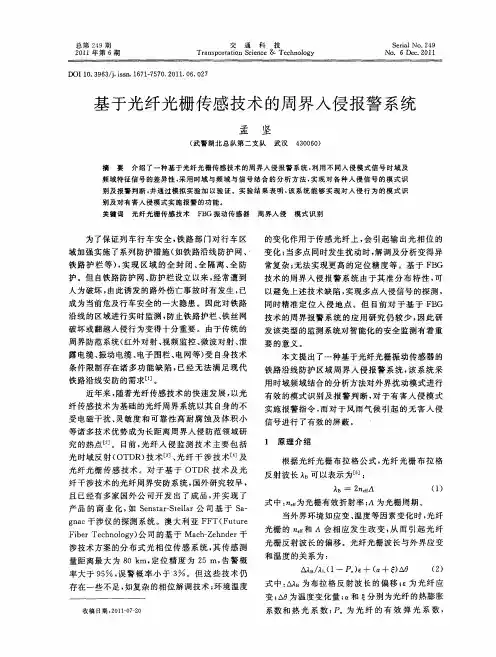

一种光纤Bragg光栅传感智能周界围栏报警系统传统的周界安防或围栏报警系统：如主动红外对射、微波对射、泄漏电缆、振动电缆、电子围栏、电网等，虽为安全技术防范做出了一定的贡献，但受一些客观技术条件等因素所限，还存在着一定的缺陷。

而利用光电技术中的新型光纤传感技术做成的周界围栏报警系统具有非常明显的技术优势。

本文介绍传统周界围栏报警系统的缺陷及光纤传感的优势，光纤Bragg光栅传感器的原理、优点，基于光纤Bragg光栅传感智能周界围栏报警系统的组成及工作原理，系统多处侵入定位报警的解决法及其应用与市场前景等。

一、光纤传感技术与周界围栏报警系统比较多年来，传统的周界安防或围栏报警系统：如主动红外对射、微波对射、泄漏电缆、振动电缆、电子围栏、电网等，为安全技术防范做出了一定的贡献。

但是，受一些客观技术条件等因素所限，还存在着一定的缺陷：如主动红外对射的围栏报警系统，易受地形条件的高低、曲折、转弯、折弯等环境限制，而且它们不适合恶劣气候，容易受高温、低温、强光、灰尘、雨、雪、雾、霜等自然气候的影响，易出现误报率；再如泄露电缆、振动电缆、电子围栏、电网等围栏报警系统，均属于有源的电传感，系统功耗很大；且电子围栏、电网等又有一定危害性；它们又易受电磁干扰、信号干扰、串扰等，而使灵敏性下降，误报率、漏报率上升等。

与上述周界安防或围栏报警系统相比，利用光电技术中的新型光纤传感技术做成的周界安防或围栏报警系统具有非常明显的技术优势：(1)抗电磁干扰，电绝缘性好、安全可靠，耐腐蚀、化学性能稳定，因而完全不受雷电影响，能在恶劣的化学环境、野外环境及强电磁干扰等场所下工作；(2)体积小、重量轻，几何形状可塑，传输损耗小，传输容量大，具有非常好的可靠性和稳定性；(3)不仅能发现外界扰动，而且可确定外界扰动的位置，系统具有成本低、结构简单、便于扩展与安装容易；(4)无辐射、无易燃易爆材料，既防水又环保；(5)能源依赖性低，可大大节省供电设备与线路的成本，适合长距离使用；(6)可根据被测对象的情况选择不同的检测方法，再加上其对被测介质影响小，所以它非常有利于在结构检测等具有复杂环境的领域中应用等。

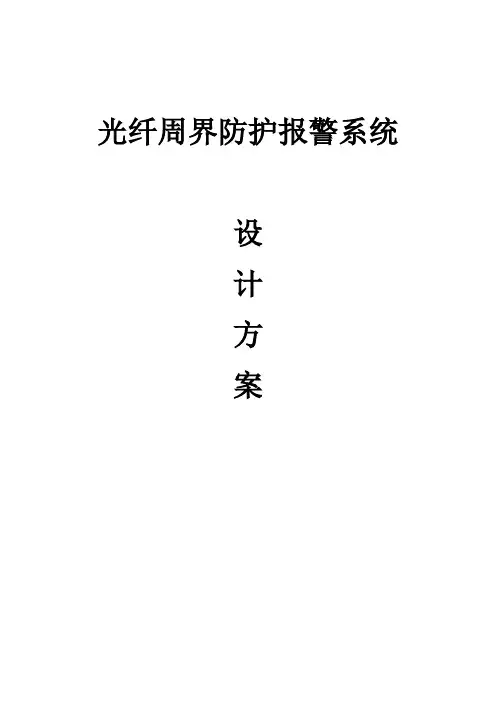

光纤周界防护报警系统设计方案一、工程概况1.1 客户需求本项目是为变电站设计的周界报警系统项目，客户要求将变电站的周界做防盗保护，当有入侵者意图以攀爬翻越围墙的方式进行入侵时，铺设在围墙上的探测单元能够立即感应到入侵信号，入侵信号传输到中心机房的报警主机，经过报警主机的分析处理转为报警信号，报警信号传输给相应的联动设备。

1.2 方案设计分析本周界总长约1公里，主要介质为铁艺围栏。

为防止入侵者攀爬翻越围墙进入变电站内，可将光缆铺设铁艺围栏顶部，当入侵者在翻越攀爬的过程中间接引起光缆震动或者触碰到光缆直接引起光缆震动时，都可产生入侵信号从而引起报警。

二、方案设计2.1 设计依据及规范本系统方案设计以变电站的平面布置图为参考依据，同时遵循下列标准规范：中华人民共和国安全防范行业标准（GA/T74-94）中华人民共和国公共安全行业标准（GA/T70-99）工业电视系统工程设计规范（GBJ115-87）《民用闭路监视电视系统工程技术规范》（GB 50198-94）《民用建筑电气设计规范》（JGJ／T16－92）《安全防范工程程序与要求》（GA／T75－94）《安全防范系统通用图形符号》（GA／T74－94）《智能建筑设计标准》（GB/T 50314-2000）《智能建筑工程质量验收规范》(GB 50339-2003)《智能建筑弱电工程设计施工图集》（97X700）《建筑物防雷设计规范》(GB50057-94)《安全防范工程程序与要求》（GT／T75-94）《电气装置防护箱体标准》（IEC529）《电磁兼容性标准》（IEC801）产品制造商的设计、制造及施工安装规范2.2 设计原则根据变电站防盗系统的实际要求，以及参照《中国建筑电气设计规范》、《中华人民共和国安全行业标准》、《安全防范工程程序与要求》、《光缆震动探测报警系统》等有关规定，设计了本套周界防盗系统方案。

我们的设计原则是“技术先进、质量可靠、布局合理、经济实用”。
