周界防盗报警系统施工组织方案
- 格式:docx
- 大小:35.39 KB
- 文档页数:23

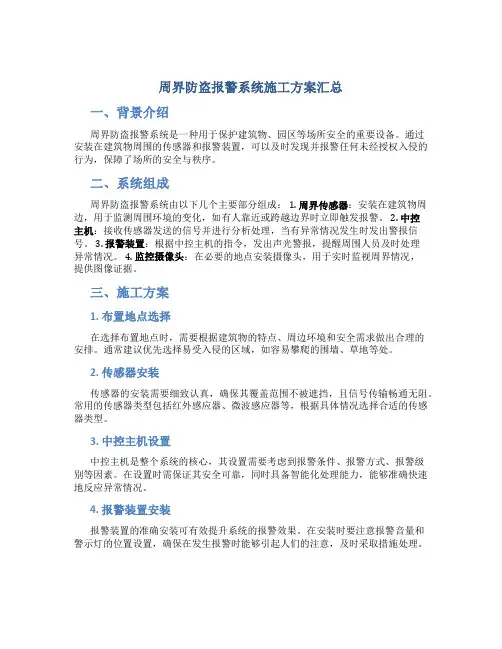

周界防盗报警系统施工方案汇总一、背景介绍周界防盗报警系统是一种用于保护建筑物、园区等场所安全的重要设备。
通过安装在建筑物周围的传感器和报警装置,可以及时发现并报警任何未经授权入侵的行为,保障了场所的安全与秩序。
二、系统组成周界防盗报警系统由以下几个主要部分组成: 1. 周界传感器:安装在建筑物周边,用于监测周围环境的变化,如有人靠近或跨越边界时立即触发报警。
2. 中控主机:接收传感器发送的信号并进行分析处理,当有异常情况发生时发出警报信号。
3. 报警装置:根据中控主机的指令,发出声光警报,提醒周围人员及时处理异常情况。
4. 监控摄像头:在必要的地点安装摄像头,用于实时监视周界情况,提供图像证据。
三、施工方案1. 布置地点选择在选择布置地点时,需要根据建筑物的特点、周边环境和安全需求做出合理的安排。
通常建议优先选择易受入侵的区域,如容易攀爬的围墙、草地等处。
2. 传感器安装传感器的安装需要细致认真,确保其覆盖范围不被遮挡,且信号传输畅通无阻。
常用的传感器类型包括红外感应器、微波感应器等,根据具体情况选择合适的传感器类型。
3. 中控主机设置中控主机是整个系统的核心,其设置需要考虑到报警条件、报警方式、报警级别等因素。
在设置时需保证其安全可靠,同时具备智能化处理能力,能够准确快速地反应异常情况。
4. 报警装置安装报警装置的准确安装可有效提升系统的报警效果。
在安装时要注意报警音量和警示灯的位置设置,确保在发生报警时能够引起人们的注意,及时采取措施处理。
5. 监控摄像头设置监控摄像头的设置可以提供重要的图像证据,有助于事后分析和追踪事件。
合理设置摄像头的位置和角度,能够最大程度地发现异常情况,提高系统的监控能力。
四、系统优化周界防盗报警系统施工完成后,需要定期进行系统检查和维护,确保各部件正常运行。
同时,根据实际使用情况对系统进行优化升级,提高系统的稳定性和可靠性。
五、总结周界防盗报警系统是一项重要的安全设备,通过合理的施工方案和科学的系统设计,能够有效保护建筑物及其周边环境的安全。

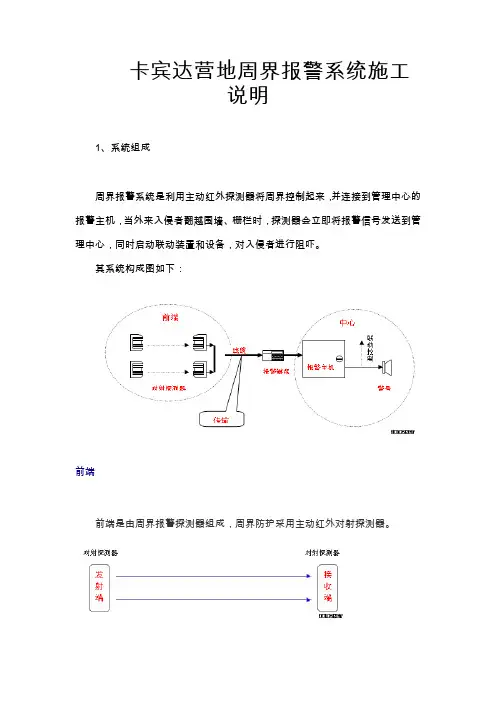

卡宾达营地周界报警系统施工说明1、系统组成周界报警系统是利用主动红外探测器将周界控制起来,并连接到管理中心的报警主机,当外来入侵者翻越围墙、栅栏时,探测器会立即将报警信号发送到管理中心,同时启动联动装置和设备,对入侵者进行阻吓。
其系统构成图如下:前端前端是由周界报警探测器组成,周界防护采用主动红外对射探测器。
对射探头由一个发射端和一个接收端组成。
发射端发射经调制后的两束红外线,这两条红外线构成了探头的保护区域(图1)。
如果有人企图跨越被保护区域,则两条红外线被同时遮挡,接收端输出报警信号,触发报警主机报警(图2)。
如果有飞禽(如小鸟、鸽子)飞过被保护区域(图3),由于其体积小于被保护区域,仅能遮挡一条红外射线,则发射端认为正常,不向报警主机报警。
经过调制的红外线光源是为了防止太阳光、灯光等外界光源干扰,也可防止有人恶意使用红外灯干扰探头工作。
传输从前端接收的各种报警信息利用通讯总线传输到控制中心主机的报警主机,整个报警系统采用独立开发的通信编码格式,并为其进行了适当地加密,从而保证整个系统在通讯上的安全与可靠,防止恶意的复制与侦测。
从而保证报警信号有效,快速的传输到小区的报警中心。
中心控制中心由控制主机及键盘组成。
通过键盘对前端设备进行布/撤防,在布防期间,若发生非法入侵,当报警被触发时,键盘显示具体报警点,同时键盘和警号开始报警,发出声光告警,提示值班人员注意。
1.1周界防盗报警系统安装(1)施工工艺(2)管路敷设1)暗配管用硬质PVC管管材明配选用金属管。
2)暗配管管路宜沿最短的路由敷设,尽量减少弯曲。
在相邻拉线盒之间,禁止S弯或U形弯。
埋入墙体或混凝土构件内的暗配管,其保护层不应小于15mm。
3)所有管路接头、管口、进出箱盒处,均应做密封处理,以防混凝土、砂石进入暗配管内。
4)暗配管不宜穿越电气设备基础,必须穿越时,应加穿金属保护管并就近可靠接地。
5)如为PVC管,应绑扎稳固。
6)PVC管明配安装时,每6m长的直线段做一个补偿接头。

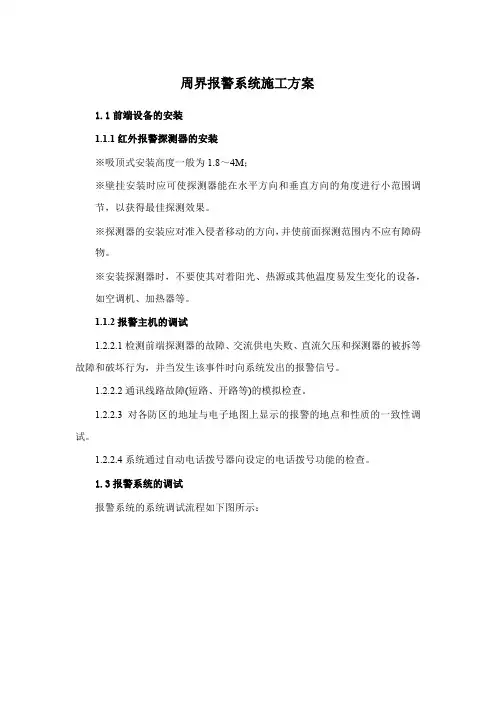

周界报警系统施工方案
1.1前端设备的安装
1.1.1红外报警探测器的安装
※吸顶式安装高度一般为1.8~4M;
※壁挂安装时应可使探测器能在水平方向和垂直方向的角度进行小范围调节,以获得最佳探测效果。
※探测器的安装应对准入侵者移动的方向,并使前面探测范围内不应有障碍物。
※安装探测器时,不要使其对着阳光、热源或其他温度易发生变化的设备,如空调机、加热器等。
1.1.2报警主机的调试
1.2.2.1检测前端探测器的故障、交流供电失败、直流欠压和探测器的被拆等故障和破坏行为,并当发生该事件时向系统发出的报警信号。
1.2.2.2通讯线路故障(短路、开路等)的模拟检查。
1.2.2.3对各防区的地址与电子地图上显示的报警的地点和性质的一致性调试。
1.2.2.4系统通过自动电话拨号器向设定的电话拨号功能的检查。
1.3报警系统的调试
报警系统的系统调试流程如下图所示:。

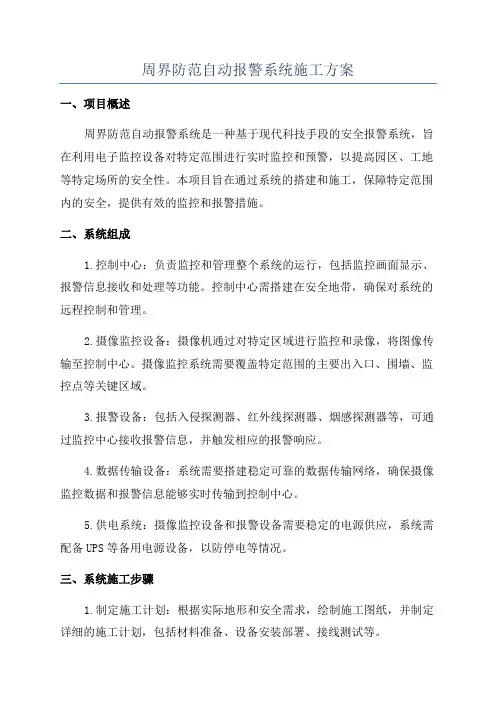

周界防范自动报警系统施工方案一、项目概述周界防范自动报警系统是一种基于现代科技手段的安全报警系统,旨在利用电子监控设备对特定范围进行实时监控和预警,以提高园区、工地等特定场所的安全性。
本项目旨在通过系统的搭建和施工,保障特定范围内的安全,提供有效的监控和报警措施。
二、系统组成1.控制中心:负责监控和管理整个系统的运行,包括监控画面显示、报警信息接收和处理等功能。
控制中心需搭建在安全地带,确保对系统的远程控制和管理。
2.摄像监控设备:摄像机通过对特定区域进行监控和录像,将图像传输至控制中心。
摄像监控系统需要覆盖特定范围的主要出入口、围墙、监控点等关键区域。
3.报警设备:包括入侵探测器、红外线探测器、烟感探测器等,可通过监控中心接收报警信息,并触发相应的报警响应。
4.数据传输设备:系统需要搭建稳定可靠的数据传输网络,确保摄像监控数据和报警信息能够实时传输到控制中心。
5.供电系统:摄像监控设备和报警设备需要稳定的电源供应,系统需配备UPS等备用电源设备,以防停电等情况。
三、系统施工步骤1.制定施工计划:根据实际地形和安全需求,绘制施工图纸,并制定详细的施工计划,包括材料准备、设备安装部署、接线测试等。
2.摄像监控设备安装:根据系统布局图,在关键区域安装摄像机,确保监控范围全面,摄像头的安装高度和角度需根据实际情况进行调整。
3.报警设备安装:根据安全需求,在围墙、重要区域等位置安装入侵探测器、红外线探测器等报警设备,确保报警覆盖范围全面。
4.控制中心搭建:在指定地点搭建控制中心,布置监控画面显示屏幕、报警响应控制面板和报警信息处理设备等。
5.数据传输网络搭建:根据系统需求,搭建稳定可靠的数据传输网络,确保摄像监控数据和报警信息能够实时传输到控制中心。
6.系统调试与测试:安装完成后,对系统进行调试和测试,确保各设备运行正常、图像传输清晰可靠、报警信息准确有效。
7.培训与验收:对系统进行培训,使相关人员能够熟练操作系统,了解系统的使用方法和注意事项。

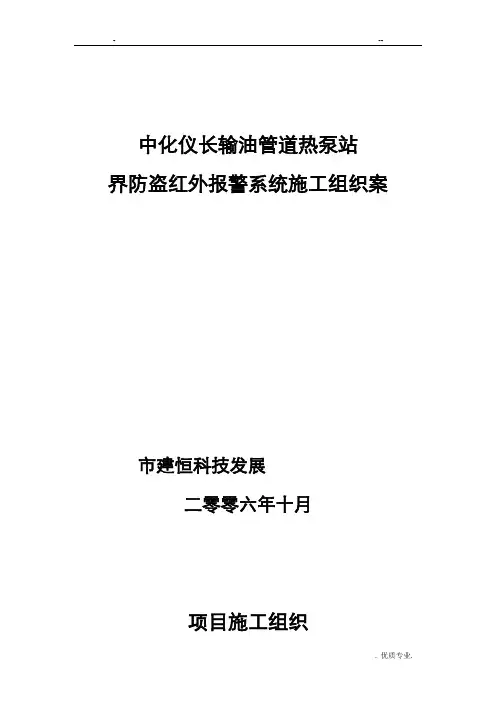

中化仪长输油管道热泵站界防盗红外报警系统施工组织案市建恒科技发展二零零六年十月项目施工组织一、项目实施阶段和期限:整个工程应分阶段来实施,并于规定时间完成本次仪长输油管道热泵站界防盗报警系统工程所有任务。
项目分四个阶段(总进度):1、设计阶段,根据现场的实际情况及提供产品的技术参数,完成布线系统的施工图、施工工艺图(约8天时间)。
2、工程实施阶段,包括施工组织计划、施工进度安排、施工要求及质量保证(约30天时间)。
3、系统试运行阶段,包括系统测试、试运行、交接(约30天时间)。
4、系统验收阶段(约10天时间)。
二、工程实施阶段1、施工组织计划本工程环境复杂、工程量大、工程质量要求高。
为此,我公司将采取科学密的组织管理法,调集精干充足的技术施工队伍;辅之以先进的施工设备、工具和施工保证措施,以确保工程保质保期顺利完成。
2、施工进度安排(每个站根据现场的实际情况在时间上有调整)(1)开工前准备:主要是指现场勘察、设备摆设、施工人员安排与用户及设计人员的交流协调等前期工作,达到施工人员可以进场的要求。
预计1天时间。
(2)系统布线及配件加工:主要是指敷设系统所需的电缆,做好设备到现场安装各种设备互相连接所需的线缆接头;红外对射探测器支架制作,完成电源线的布置、控制线的布置、线管线槽的布置、开定位。
预计4天时间。
(3)结构件安装;安装扩展模块,安装继电器输出模块,安装报警键盘,报警主机的安装摆放,预计3天时间。
(4)设备现场安装:包括红外对射探测器支架的安装、红外对射探测器的安装,红外对射栅栏的安装,警号、警灯、接线箱等设备在前端进行安装,并完成接线,红外对射探测器和红外对射栅栏的定位。
预计3天时间。
(5)系统调整:现场测试、调整各项技术参数,完成系统配置,系统调试和报警主机进行系统联调,直至满足需求。
预计2天时间。
以上各项工作与现场进度协调、穿插进行,工期和土建的进度有极大的关系,每个站的工作时间约为13天左右,但如遇特殊情况,或设计变更,交叉施工等误工情况,工期将适当顺延,以确保工程保质、保期顺利完成。

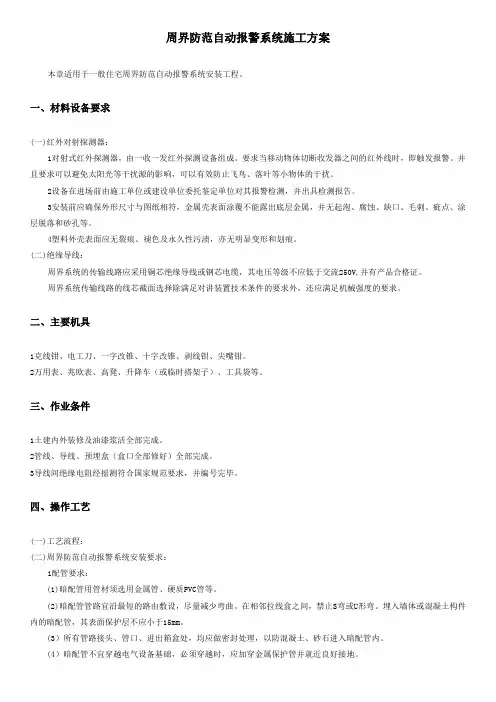

周界防范自动报警系统施工方案本章适用于一般住宅周界防范自动报警系统安装工程。
一、材料设备要求(一)红外对射探测器:1对射式红外探测器,由一收一发红外探测设备组成。
要求当移动物体切断收发器之间的红外线时,即触发报警。
并且要求可以避免太阳光等干扰源的影响,可以有效防止飞鸟、落叶等小物体的干扰。
2设备在进场前由施工单位或建设单位委托鉴定单位对其报警检测,并出具检测报告。
3安装前应确保外形尺寸与图纸相符,金属壳表面涂覆不能露出底层金属,并无起泡、腐蚀、缺口、毛刺、疵点、涂层脱落和砂孔等。
4塑料外壳表面应无裂痕、褪色及永久性污渍,亦无明显变形和划痕。
(二)绝缘导线:周界系统的传输线路应采用铜芯绝缘导线或钢芯电缆,其电压等级不应低于交流250V,并有产品合格证。
周界系统传输线路的线芯截面选择除满足对讲装置技术条件的要求外,还应满足机械强度的要求。
二、主要机具1克线钳、电工刀、一字改锥、十字改锥、剥线钳、尖嘴钳。
2万用表、兆欧表、高凳、升降车(或临时搭架子)、工具袋等。
三、作业条件1土建内外装修及油漆浆活全部完成。
2管线、导线、预埋盒(盒口全部修好)全部完成。
3导线间绝缘电阻经摇测符合国家规范要求,并编号完毕。
四、操作工艺(一)工艺流程:(二)周界防范自动报警系统安装要求:1配管要求:(1)暗配管用管材须选用金属管、硬质PVC管等。
(2)暗配管管路宜沿最短的路由敷设,尽量减少弯曲。
在相邻拉线盒之间,禁止S弯或U形弯。
埋入墙体或混凝土构件内的暗配管,其表面保护层不应小于15mm。
(3)所有管路接头、管口、进出箱盒处,均应做密封处理,以防混凝土、砂石进入暗配管内。
(4)暗配管不宜穿越电气设备基础,必须穿越时,应加穿金属保护管并就近良好接地。
(5)如系PVC管,宜以捆扎稳固。
(6) PVC管明配安装时每6m长直线段做一个补偿接头。
(7)当管道长度大于30m或拐弯处多于2处时,应加装拉线盒。
(8)保证管道平滑无毛刺。
周界报警施工方案1. 引言周界报警系统是一种用于保护建筑、设施或围栏的安全设备。
它通过安装在周围边界的传感器和监控设备,检测潜在的入侵行为,并及时向安全人员发出警报。
本文档将介绍周界报警施工方案,包括系统组成、安装位置选择、传感器类型、警报通知和维护保养等内容。
2. 系统组成周界报警系统主要由以下几个组件组成:•传感器:用于检测周围环境的变化,包括红外线传感器、微波传感器、震动传感器等。
•控制器:接收传感器的信号,并进行数据处理和判断,触发警报信号。
•警报设备:当控制器触发警报时,会发出警报信号,通常包括声音警报、灯光警报等。
•监控设备:用于实时监测周围环境,可以是摄像头、红外摄像头等。
3. 安装位置选择选择合适的安装位置对于周界报警系统的有效性非常重要。
以下是一些建议的安装位置:•周围围墙或围栏上:安装传感器和监控设备在围墙或围栏上,可以最大限度地监控周围的活动情况。
•入口和出口处:安装传感器和监控设备在建筑的入口和出口处,以便及时检测和报警潜在的入侵行为。
•重要设施周围:安装传感器和监控设备在重要设施周围,如电力设施、水源等,以保护这些关键设施的安全。
4. 传感器类型根据周界报警系统的需求和安全要求,可以选择不同类型的传感器。
以下是一些常见的传感器类型:•红外线传感器:通过检测红外线的变化来判断是否有人或物体进入监控区域。
•微波传感器:通过检测微波信号的变化来判断是否有人或物体进入监控区域。
•震动传感器:通过检测周围环境的震动来判断是否有人或物体进入监控区域。
•磁性传感器:通过检测周围磁场的变化来判断是否有人或物体进入监控区域。
根据实际情况,可以选择单一类型的传感器,也可以组合多个类型的传感器以提高检测的准确性。
5. 警报通知当周界报警系统检测到潜在的入侵行为时,需要及时向安全人员发出警报通知。
以下是一些常见的警报通知方式:•声音警报:通过警报设备发出响亮的声音,吸引周围人员的注意。
•灯光警报:通过警报设备发出强烈的闪烁灯光,以吸引周围人员的注意。

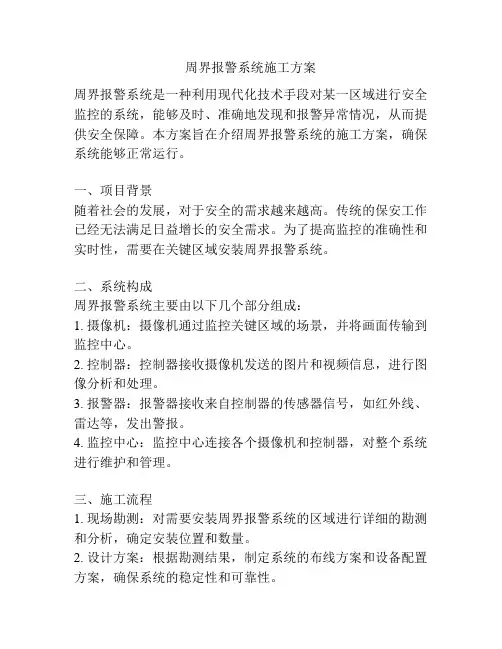

周界报警系统施工方案周界报警系统是一种利用现代化技术手段对某一区域进行安全监控的系统,能够及时、准确地发现和报警异常情况,从而提供安全保障。
本方案旨在介绍周界报警系统的施工方案,确保系统能够正常运行。
一、项目背景随着社会的发展,对于安全的需求越来越高。
传统的保安工作已经无法满足日益增长的安全需求。
为了提高监控的准确性和实时性,需要在关键区域安装周界报警系统。
二、系统构成周界报警系统主要由以下几个部分组成:1. 摄像机:摄像机通过监控关键区域的场景,并将画面传输到监控中心。
2. 控制器:控制器接收摄像机发送的图片和视频信息,进行图像分析和处理。
3. 报警器:报警器接收来自控制器的传感器信号,如红外线、雷达等,发出警报。
4. 监控中心:监控中心连接各个摄像机和控制器,对整个系统进行维护和管理。
三、施工流程1. 现场勘测:对需要安装周界报警系统的区域进行详细的勘测和分析,确定安装位置和数量。
2. 设计方案:根据勘测结果,制定系统的布线方案和设备配置方案,确保系统的稳定性和可靠性。
3. 安装设备:根据设计方案,安装摄像机、控制器和报警器等设备,并将其与监控中心进行连接。
4. 调试测试:对安装完毕的系统进行调试和测试,确保各个设备能够正常工作,并将报警信号传输到监控中心。
5. 培训使用:对监控中心工作人员进行系统的使用培训,使其能够快速掌握系统的操作和维护方法。
四、注意事项1. 设备选择:在选择设备时,要考虑其性能、品质和稳定性,确保设备能够长时间稳定运行。
2. 布线规范:对摄像机和控制器的布线要按照规范进行,避免信号干扰和线路故障。
3. 维护保养:定期对摄像机、控制器和报警器等设备进行维护保养,确保系统的稳定性和可靠性。
4. 安全保密:对于监控中心的信息要做好保密工作,防止数据泄露和系统被攻击。
5. 法律合规:在安装和使用过程中,要严格遵守相关法律法规,确保系统的合法性和安全性。
五、预期效果通过周界报警系统的安装和使用,可以提高安全监控的准确性和实时性,及时发现各种异常状况,避免安全事故的发生。

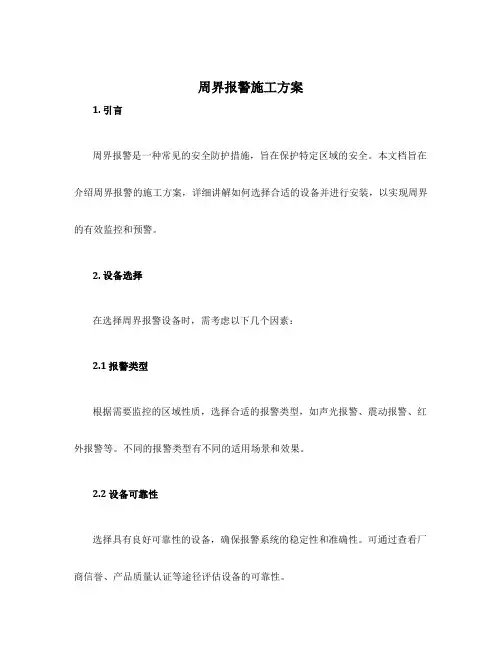

周界报警施工方案1. 引言周界报警是一种常见的安全防护措施,旨在保护特定区域的安全。
本文档旨在介绍周界报警的施工方案,详细讲解如何选择合适的设备并进行安装,以实现周界的有效监控和预警。
2. 设备选择在选择周界报警设备时,需考虑以下几个因素:2.1 报警类型根据需要监控的区域性质,选择合适的报警类型,如声光报警、震动报警、红外报警等。
不同的报警类型有不同的适用场景和效果。
2.2 设备可靠性选择具有良好可靠性的设备,确保报警系统的稳定性和准确性。
可通过查看厂商信誉、产品质量认证等途径评估设备的可靠性。
2.3 防护范围根据需要监控的周界范围大小,选择合适的设备。
一般来说,大范围的监控需要使用多个设备进行联动,在选择设备时需考虑其兼容性和扩展性。
3. 施工步骤完成设备选择后,可开始进行周界报警的施工,以下是一般的施工步骤:3.1 规划布局根据需要监控的区域,规划出最佳的设备安装位置和路线。
布局应避免死角和盲区,确保整个区域都能被有效监控。
3.2 安装设备按照规划布局,挑选合适的安装位置,在墙壁、柱子等固定位置上安装设备,并确保其牢固可靠。
在安装过程中注意避免设备受到外力干扰。
3.3 连接设备将安装好的设备连接到报警中心,确保设备与中心之间的通信畅通。
根据设备类型和要求,选择适当的连接方式,如有线连接或者无线连接。
3.4 配置参数根据设备的使用说明,进行参数配置和功能设置。
例如,设置报警触发条件、报警音量、报警方式等。
确保设备能够按照预期工作。
3.5 测试运行安装好设备并配置好参数后,进行测试运行,验证设备的正常工作状态。
测试过程中应检查报警触发是否准确、报警信号是否稳定等。
4. 日常维护为确保周界报警系统的可靠性和稳定性,需要定期进行日常维护,以下是一些常见的维护措施:4.1 定期巡检定期对报警设备进行巡检,检查是否存在设备损坏、连接异常、灵敏度降低等问题,并及时处理。
4.2 清洁设备定期清洁报警设备,防止灰尘、细菌等对设备造成损害,同时也有助于提高设备的灵敏度和反应速度。

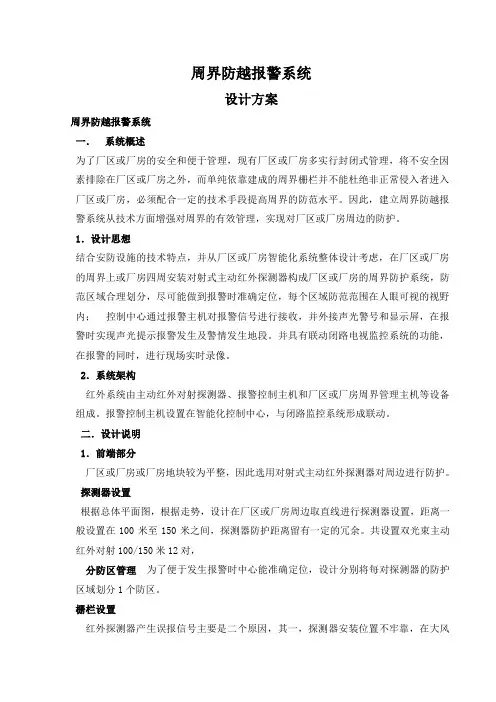

周界防越报警系统设计方案周界防越报警系统一.系统概述为了厂区或厂房的安全和便于管理,现有厂区或厂房多实行封闭式管理,将不安全因素排除在厂区或厂房之外,而单纯依靠建成的周界栅栏并不能杜绝非正常侵入者进入厂区或厂房,必须配合一定的技术手段提高周界的防范水平。
因此,建立周界防越报警系统从技术方面增强对周界的有效管理,实现对厂区或厂房周边的防护。
1.设计思想结合安防设施的技术特点,并从厂区或厂房智能化系统整体设计考虑,在厂区或厂房的周界上或厂房四周安装对射式主动红外探测器构成厂区或厂房的周界防护系统,防范区域合理划分,尽可能做到报警时准确定位,每个区域防范范围在人眼可视的视野内;控制中心通过报警主机对报警信号进行接收,并外接声光警号和显示屏,在报警时实现声光提示报警发生及警情发生地段。
并具有联动闭路电视监控系统的功能,在报警的同时,进行现场实时录像。
2.系统架构红外系统由主动红外对射探测器、报警控制主机和厂区或厂房周界管理主机等设备组成。
报警控制主机设置在智能化控制中心,与闭路监控系统形成联动。
二.设计说明1.前端部分厂区或厂房或厂房地块较为平整,因此选用对射式主动红外探测器对周边进行防护。
探测器设置根据总体平面图,根据走势,设计在厂区或厂房周边取直线进行探测器设置,距离一般设置在100米至150米之间,探测器防护距离留有一定的冗余。
共设置双光束主动红外对射100/150米12对,分防区管理为了便于发生报警时中心能准确定位,设计分别将每对探测器的防护区域划分1个防区。
栅栏设置红外探测器产生误报信号主要是二个原因,其一,探测器安装位置不牢靠,在大风天气自身产生晃动;其二,在探测器保护范围内树木的枝干和树叶过于靠近,当大风天气时树木产生晃动,上述两个原因都将会产生误报,所以在施工中注意解决好此类问题。
此外为了提高防范效果减少防护盲区,建设栅栏按以下的原则设计:尽量避免产生高差,立柱顶部不要比栅栏高出太多,以小于20cm为限;转角处的栅栏尽量设计成直线棱角形,而不要是圆弧形,以减少探测器的数量,避免出现盲区。

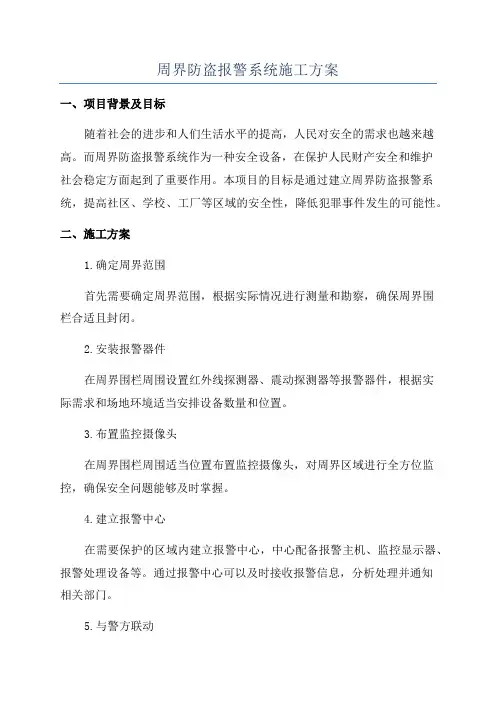

周界防盗报警系统施工方案一、项目背景及目标随着社会的进步和人们生活水平的提高,人民对安全的需求也越来越高。
而周界防盗报警系统作为一种安全设备,在保护人民财产安全和维护社会稳定方面起到了重要作用。
本项目的目标是通过建立周界防盗报警系统,提高社区、学校、工厂等区域的安全性,降低犯罪事件发生的可能性。
二、施工方案1.确定周界范围首先需要确定周界范围,根据实际情况进行测量和勘察,确保周界围栏合适且封闭。
2.安装报警器件在周界围栏周围设置红外线探测器、震动探测器等报警器件,根据实际需求和场地环境适当安排设备数量和位置。
3.布置监控摄像头在周界围栏周围适当位置布置监控摄像头,对周界区域进行全方位监控,确保安全问题能够及时掌握。
4.建立报警中心在需要保护的区域内建立报警中心,中心配备报警主机、监控显示器、报警处理设备等。
通过报警中心可以及时接收报警信息,分析处理并通知相关部门。
5.与警方联动将报警中心与当地警方建立联动机制,实现报警信息的及时传送和处理。
6.完善报警系统通过设置密码、防止恶意假报等手段,完善报警系统的可靠性,降低错误报警和误报的概率。
7.进行系统测试在系统搭建完成后,需要进行系统测试,确保设备和系统的稳定性和可靠性。
8.培训使用人员在系统投入使用前,对相关人员进行培训,使其熟练掌握报警处理流程和相关设备的使用方法。
9.定期维护检验系统投入使用后,定期组织维护人员对系统进行检验和维护工作,确保系统的正常运行和可靠性。
10.健全管理制度建立健全周界防盗报警系统的管理制度,对监控人员的职责和权限进行规范,确保系统的高效运行。
三、预算及时间安排本项目预计总投资为100万元,包括设备、工程施工费用等。
工期为3个月,具体安排如下:1.第1个月:进行场地测量和勘察,并制定详细的施工方案。
2.第2个月:进行报警器件和监控设备的安装工作。
同时进行报警中心的建设和报警系统的调试。
3.第3个月:进行系统测试、培训使用人员和维护检验等工作。
周界防盗入侵报警体系【1 】(1)施工工艺1管.2)暗配管管路宜沿最短的路由敷设,尽量削减曲折.在相邻拉线盒之间,制止S弯或U形弯.埋入墙体或混凝土构件内的暗配管,其呵护层不该小于15mm.3)所有管路接头.管口.进出箱盒处,均应做密封处理,以防混凝土. 砂石进入暗配管内.4)暗配管不宜穿越电气装备基本,必须穿越时,应加穿金属呵护管并就近靠得住接地.5)如为PVC管,应绑扎稳定.6)PVC管明配装配时,每6m长的直线段做一个抵偿接头.7)当管道长度大于30m或拐弯处多于2处时,应加装拉线盒.8)包管管道腻滑无毛刺.(3)线缆敷设1)布放线缆前应对其进行绝缘测试,电线.电缆线间和线对地间绝缘电阻值必须大于0.5MΩ,测试及格后方可敷设.2)布放线缆应分列整洁,不拧绞,尽量削减交叉,交叉处粗线鄙人,细线在上.3)管内线缆不得有接头,接头必须在盒(箱)处衔接.4)所敷设的线缆两头必须做好标识表记标帜.同轴电缆的屏障层均需单端靠得住接地.5)线管不克不及直接进入装备接线盒内时,线管出线口与装备接线之间,必须采取金属软管过渡衔接,软管长度不得超出1m,其实不得将线缆直接袒露.(4)红外对射探头装配1)将不锈钢支架固定于墙上,将预留在盒内的导线从管内穿出用剥线钳剥去绝缘外皮,露出线芯10mm~15mm(留意不要碰失落线号套管),将盒内的线缆引出,压接在探测器的接线端子上,将余线缆盘回盒内,将探测器底座用螺钉固定在盒上.固定要稳定靠得住.2)主动红外探测器在装配时,收.发装配应互相正对,且中央不得有遮挡物.3)一台防停电电源可带10对红外对射接口,若传输距离超出200m应分段加装电源;红外对射探头需单独供电.其他有关请求见产品解释书.4)体系中每个鸿沟接口应有惟一的编码与之对应,按照产品解释书进行编码;在体系正常运用前必须对接人体系中的鸿沟接口进行注册.(5)报警主机装配1)报警掌握箱装配地位.高度应相符设计请求,装配于较隐藏或安然的地方,底边距地宜为1.4m.2)暗装报警掌握箱时,箱体框架应紧贴建筑物概况.严禁采取电焊或气焊将箱体与预埋管焊在一路.管入箱运用锁母固定.3)明装报警掌握箱时,应找准标高,进行钻孔,埋人金属膨胀螺栓进行固定.箱体背板与墙面平齐.4)报警掌握箱的交换电源应单独敷设,严禁与旌旗灯号线或低压直流电源线穿在同一管内.(6)装备接线.调试1)接线前,将已敷设的线缆再次进行对地与线间绝缘摇测,及格后按照装备接线图进行装备端接.2)报警主机及掌握器采取专用接头与线缆进行衔接,且压接稳定.装备及电缆屏障层应压接好呵护地线,接地电阻值不该大于1Ω3)按照施工图纸及产品解释书,衔接体系打印机.UPS电源等外质量验收要点围装备.4)在盘算机治理主机上装配入侵报警体系治理软件,并进行初始化设置.5)分离对各报警掌握器进行地址编码,存储于盘算机治理主机内,并进行记载.6)对探测器进行盲区检测.防动物功效检测.防装配功效检测.旌旗灯号线开路或短路报警功效检测.电源线被剪的报警功效检测.现场装备接入率及无缺率测试等.7)检测体系的撤防.设防功效,关机报警功效,报警体系治理软件(含电子地图)功效检测.8)应合营安然防备体系联调,检测报警信息传输及报警联动掌握功效一(7)质量验收要点1)周界防盗报警体系应进行功效与软件检测,检测内容如下:①探测器的盲区检测,防动物功效检测.②探测器的防损坏功效检测应包含报警器的防装配功效;旌旗灯号线③开路.短路报警功效;电源线被剪的报警功效.④探测器敏锐度检测.⑤体系掌握功效检测应包含体系的撤防.设防功效;关机报警功体系后备电源主动切换功效等.⑥体系通讯功效检测应包含报警信息的传输.报警响应功效的检测.⑦现场装备的接入率及无缺率测试.⑧体系的联动功效检测应包含报警旌旗灯号对现场相通知明体系的触发.对监控摄像机的主动启动.视频安防监控与视画面的主动调人,相干出进口主动启闭,录像装备的主动启动等.⑨报警体系治理软件(含电子地图)功效检测.⑩报警旌旗灯号联网上传功效的检测.2)体系功效和软件全体检测,功效相符设计请求为及格,及格率为100%时为体系功效检测及格.3)报警体系报警事宜存储记载的保管时光应知足治理请求.4)对射式红外探测器请求使防水型,装配时必须严厉按设计图请求加以差别.必须达到红外对射探测器周边无破损和污染,并采纳防尘和防潮措施.要包管吸收器在有用规模内吸收到发射器发射过来的线束,并请求同组红外对射探测器保持在同一程度线上装配,还要包管每一对红外对射探测器反射吸收规模内不许可有障碍物,以免造成误报警.5)同组红外对射探测器在同一程度线上每lOmm许可误差1mm;全长许可误差5mm;同一垂直面上每lOmm许可误差1mm,全长许可误差 5mm.(8)成品呵护1)装配探测器时应留意保持墙面的整洁.装配后应采纳防尘和防潮措施.2)装配应稳定,若有不及格现象,应实时补缀好.导线编号凌乱,色彩不同一:应依据产品解释书的请求,按编号进行查线,并将标注清楚的异型端子编号管装牢,雷同回路的导线应色彩一致.3)导线压接松动,反圈,绝缘电阻值低:应从新将压接不牢的导线压接稳定,反圈的应按顺时针偏向调剂过来,绝缘电阻值低于尺度值的应找出原因,不然不准投入运用.4)显示屏上应设避雷装配.5)压接导线时,应卖力摇测各回路的绝缘电阻,如造成调试艰苦时,应拆开压接导线从新进行复核,直到精确无误为止.6)柜(盘).箱的平直度超出许可误差:应实时改正.7)柜(盘).箱的接地导线截面不相符请求.压接不牢:应按请求选用接地导线,压接时应配好防松垫圈且压接稳定,并做显著接地标识表记标帜,以便于检讨.8)运行中消失误报:应检讨接地电阻值是否相符请求.是否有虚接现象,直到调试正常为止.9)探测器被油漆砂浆等污染:应将其清算清洁.装配请求承担有线电视机房内机架及所有电视装备的装配及线缆接驳,请求线缆走向清楚,走线整洁,装备分列合理美不雅.充分运用供给的管道和电缆支架敷设CA TV干线电缆并有用地接续.所有接口均在地面上,不得留在地下管道处,体系设置放大器箱及分支分派器箱.充分运用甲方供给的各垂直,程度电缆走线槽桥架,引下线铁管,进行电缆穿敷.负责对大楼内的有线电视分接箱内所有装备的装配和线缆接续以及终端盒的装配和接续.2.装配施工工艺1)按有关尺度的施工工艺请求施行.机房装备连线分列整洁有序,以利调试.维修.除尘保养等.旌旗灯号线与电源采取正交分列,防止干扰.各线缆严厉按照划定的曲率半径换向过渡.同类型线缆用扎带捆扎固定.严厉规范衔接器接头工艺,接头制造后实时测试并记载,并采取监视审查制,经审查通事后方可密封.2)分派器与分支器的装配①.明装:a装配办法是按照部件的装配孔位,用φ6mm合金钻头打孔后,塞进塑料膨胀管,再用木螺丝瞄准装配孔加以紧固.塑料型分支器.分派器或装配孔在盒盖内的金属型分派.分支器,则要揭开盒盖,瞄准装配盒钻眼;压铸型分派.分支器,则瞄准装配孔钻眼.b对于非防水性分派器和分支器,明装的地位一般是在分派共用箱内或走廊.阳台下面,必须留意防止雨淋受潮,衔接电缆程度部分留出长250~300mm阁下的余量,然后导线向下曲折,以防雨水顺电缆流入部件内部..暗装:暗装有木箱与铁箱两种,并装有单扇或双扇箱门,色彩与墙面雷同.在木箱上装分派器或分支器时,可按装配孔地位,直接用木螺丝固定.采取铁箱构造,可运用二层板将分派器或分支器固定在二层板上,再将二层板固定在铁箱上.3)用户终端装配①.检讨补缀盒子口:检讨盒子口有不服整处,应实时检修平整.暗盒的外口应与墙面平齐;盒子标高应相符设计规范请求;明装盒应固定稳定.相邻两个用户盒装配见图3-74所示.②.结线压接先将盒内电缆接头剪成100~150mm的长度,然后把25mm的电缆外绝缘层剥去,再把外导线铜网套如卷袖口一样翻卷10mm,留出3mm的绝缘台和12mm芯线,将线芯压在端子上,用Ω卡压牢铜网套处见图3-75所示.③.固定盒盖一般用户盒插孔的阻抗为75Ω(也有300Ω),黑色电视机其天线输入插孔阻抗为75Ω,把固定好导线的面板(即盒盖)固定在暗装盒的两个固定点处,同时调剂好面板再固定稳定.3.调试和试运行在体系所有装备装配完毕基本上,负责全部有线电视体系的调试及试运行工作.3.1.前端装备调试1)各频道天线旌旗灯号接入混杂器接入有源放大型混杂器输入端,调剂输入端电位器,使输出电平差在2dB阁下.2)接入无源混杂器输入端(在强旌旗灯号频道的混杂器输入端加接衰减器),调整混杂器输出端,各频道电平差掌握在±2dB内.3)调剂交.互调干扰:a混杂器输出端与线路放大器输入端相接,以进步电视旌旗灯号的输出电平.b放大器输出端接一电视吸收机不雅察:(a)放大器产生交.互调干扰,可恰当削减放大器输入端电平,清除干扰.(b)放大器输出端各频道电平应大于105dB;假如过小,此放大器的抗交.互调干扰机能差,输出最大电平达不到线路电平的请求,则应改换放大器.4)按设计体系请求,送入自办节目,逐个检讨装备的正常工作情形及输出电平的大小,将前端装备调试到正常工作状况.5)前端装备调试完毕后,送旌旗灯号至干线体系.3.2.调试干线体系1)调剂各频道旌旗灯号电平差(用频率平衡办法).干线放大器输入端串入一只频率平衡器,依据放大器输出旌旗灯号电平差的情形,分离串入6dB.10dB.12dB等均权衡不等的频率平衡器,调剂到正常工作.2)同时调剂干线放大器输入端电平大小,当产生交.互调干扰时,恰当削减输入端电子,可直接串入衰减器,调到输出电平相符原设计请求.3. 3.调试分派体系1)无源分派收集调试按设计请求,在无源分派收集的输入端送一个电视旌旗灯号(一般选用UHF频道,或用电视旌旗灯号产生器产生),调剂输出端电平,使与原设计的输入电平相等.用场强计(或电平表)测量电视吸收机在分派.分支器各输出端的电平,不雅察剖析旌旗灯号电温和重影现象,断定装配质量利害,发明问题实时解决.2)有源分派收集调试a起首不接入电源给放大器,用万用表检讨分支线路有无短路和断路,经检讨无误后,才干通电调试.b调剂收集中,各延伸放大器的输入电温和输出电平.各频道旌旗灯号之间的电平差应相符设计请求.输入电平过低或过高,应调剂放大器增益.交.互调干扰调剂.在体系的输入端送高.中.低三个频道旌旗灯号进行实验.有交.互调干扰时,调剂延伸放大器的输入衰减或前端放大器的输出电平解决.低频道电平过高时,调剂斜率掌握电路,达到“全竖直”或“半竖直”方法.3)无源(或有源)分派体系调剂完毕后,可接入干线送来的射频电视旌旗灯号进行统调.4)假如分派体系中含有调频广播旌旗灯号,则应对较强的调频旌旗灯号加以衰减,以免干扰电视旌旗灯号.在装配完成之前,向甲方提交调试和试运行的程序及记载表格,供甲方同意.并提交所有的记载和陈述.供给所有调试和试运行所需的对象.材料.仪器及劳务装配施工工艺2)分派器与分支器的装配①.明装:a 装配办法是按照部件的装配孔位,用φ6mm合金钻头打孔后,塞进塑料膨胀管,再用木螺丝瞄准装配孔加以紧固.塑料型分支器.分派器或装配孔在盒盖内的金属型分派.分支器,则要揭开盒盖,瞄准装配盒钻眼;压铸型分派.分支器,则瞄准装配孔钻眼.b 对于非防水性分派器和分支器,明装的地位一般是在分派共用箱内或走廊.阳台下面,必须留意防止雨淋受潮,衔接电缆程度部分留出长250~300mm阁下的余量,然后导线向下曲折,以防雨水顺电缆流入部件内部.②.暗装:暗装有木箱与铁箱两种,并装有单扇或双扇箱门,色彩与墙面雷同.在木箱上装分派器或分支器时,可按装配孔地位,直接用木螺丝固定.采取铁箱构造,可运用二层板将分派器或分支器固定在二层板上,再将二层板固定在铁箱上.3)用户终端装配①.检讨补缀盒子口:检讨盒子口有不服整处,应实时检修平整.暗盒的外口应与墙面平齐;盒子标高应相符设计规范请求;明装盒应固定稳定.相邻两个用户盒装配见图3-74所示.②.结线压接先将盒内电缆接头剪成100~150mm的长度,然后把25mm的电缆外绝缘层剥去,再把外导线铜网套如卷袖口一样翻卷10mm,留出3mm的绝缘台和12mm芯线,将线芯压在端子上,用Ω卡压牢铜网套处见图3-75所示.③.固定盒盖一般用户盒插孔的阻抗为75Ω(也有300Ω),黑色电视机其天线输入插孔阻抗为75Ω,把固定好导线的面板(即盒盖)固定在暗装盒的两个固定点处,同时调剂好面板再固定稳定. 3. 调试和试运行在体系所有装备装配完毕基本上,负责全部有线电视体系的调试及试运行工作.3.1.前端装备调试1)各频道天线旌旗灯号接入混杂器接入有源放大型混杂器输入端,调剂输入端电位器,使输出电平差在2dB阁下.2)接入无源混杂器输入端(在强旌旗灯号频道的混杂器输入端加接衰减器),调剂混杂器输出端,各频道电平差掌握在±2dB内.3)调剂交.互调干扰:a 混杂器输出端与线路放大器输入端相接,以进步电视旌旗灯号的输出电平.b 放大器输出端接一电视吸收机不雅察:(a)放大器产生交.互调干扰,可恰当削减放大器输入端电平,清除干扰. (b)放大器输出端各频道电平应大于105dB;假如过小,此放大器的抗交.互调干扰机能差,输出最大电平达不到线路电平的请求,则应改换放大器.4)按设计体系请求,送入自办节目,逐个检讨装备的正常工作情形及输出电平的大小,将前端装备调试到正常工作状况.5)前端装备调试完毕后,送旌旗灯号至干线体系. 3.2.调试干线体系1)调剂各频道旌旗灯号电平差(用频率平衡办法).干线放大器输入端串入一只频率平衡器,依据放大器输出旌旗灯号电平差的情形,分离串入6dB.10dB.12dB等均权衡不等的频率平衡器,调剂到正常工作.2)同时调剂干线放大器输入端电平大小,当产生交.互调干扰时,恰当削减输入端电子,可直接串入衰减器,调到输出电平相符原设计请求. 3. 3.调试分派体系1)无源分派收集调试按设计请求,在无源分派收集的输入端送一个电视旌旗灯号(一般选用UHF频道,或用电视旌旗灯号产生器产生),调剂输出端电平,使与原设计的输入电平相等.用处强计(或电平表)测量电视吸收机在分派.分支器各输出端的电平,不雅察剖析旌旗灯号电温和重影现象,断定装配质量利害,发明问题实时解决.2)有源分派收集调试a 起首不接入电源给放大器,用万用表检讨分支线路有无短路和断路,经检讨无误后,才干通电调试.b 调剂收集中,各延伸放大器的输入电温和输出电平.各频道旌旗灯号之间的电平差应相符设计请求.输入电平过低或过高,应调剂放大器增益.交.互调干扰调剂.在体系的输入端送高.中.低三个频道旌旗灯号进行实验.有交.互调干扰时,调剂延伸放大器的输入衰减或前端放大器的输出电平解决.低频道电平过高时,调剂斜率掌握电路,达到“全竖直”或“半竖直”方法.3)无源(或有源)分派体系调剂完毕后,可接入干线送来的射频电视旌旗灯号进行统调.4)假如分派体系中含有调频广播旌旗灯号,则应对较强的调频旌旗灯号加以衰减,以免干扰电视旌旗灯号.在装配完成之前,向甲方提交调试和试运行的程序及记载表格,供甲方同意,并提交所有的记载和陈述,供给所有调试和试运行所需的对象.材料.仪器及劳务.。
第1篇一、项目背景随着我国经济的快速发展,城市化进程不断加快,各类工程项目层出不穷。
其中,周界施工作为工程项目的重要组成部分,对于保障项目安全、提高施工效率具有重要意义。
本方案针对某工程项目周界施工进行详细规划,旨在为施工提供科学、合理的指导。
二、工程概况1. 项目名称:某工程项目2. 项目地点:某市某区3. 项目规模:占地面积约1000亩,总建筑面积约50万平方米4. 施工周期:预计12个月5. 周界施工范围:项目用地周边约100米范围内三、周界施工方案1. 施工原则(1)安全第一:确保施工人员、设备和周边环境的安全;(2)质量为本:严格控制施工质量,确保周界施工质量符合相关标准;(3)文明施工:遵循文明施工规范,减少施工对周边环境的影响;(4)高效施工:合理安排施工进度,确保工程按时完成。
2. 施工组织(1)施工队伍:组建专业的周界施工队伍,包括施工管理人员、技术人员、施工人员等;(2)施工设备:配置必要的施工设备,如挖掘机、推土机、压路机、打桩机等;(3)施工材料:选用合格、环保的施工材料,如钢筋、水泥、砂石等;(4)施工进度:制定详细的施工进度计划,确保工程按时完成。
3. 施工方案(1)周界设计根据项目用地周边环境,结合实际情况,设计周界施工方案。
周界设计应满足以下要求:1)周界长度:根据项目用地周边环境,确定周界长度;2)周界形式:根据项目用地周边环境,选择合适的周界形式,如围墙、铁丝网等;3)周界高度:根据项目用地周边环境,确定周界高度;4)周界材料:根据项目用地周边环境,选择合适的周界材料。
(2)周界施工1)基础施工根据周界设计,进行基础施工。
基础施工包括:1)挖掘土方:根据周界设计,挖掘土方,形成周界基础坑;2)基础处理:对周界基础坑进行处理,确保基础稳定;3)混凝土浇筑:对周界基础坑进行混凝土浇筑,形成基础。
2)主体施工根据周界设计,进行主体施工。
主体施工包括:1)周界材料准备:根据周界设计,准备周界材料;2)周界安装:根据周界设计,安装周界材料;3)周界加固:对周界进行加固处理,确保周界稳定。
周界防范自动报警系统施工方案一、项目背景随着社会的发展,犯罪事件频繁发生,对周界安全的要求也越来越高。
为保障公共安全和人民的生命财产安全,建立起一套周界防范自动报警系统显得尤为重要。
该系统能够实时监测周边环境,准确判断是否有人员或车辆进入禁区,并发出警报提示,为安全人员提供有效的参考和支持。
二、施工方案1.前期准备工作(1)确定周界范围:对需要建设周界防范自动报警系统的区域进行仔细勘察,确定周界范围和具体安装位置。
(2)编制施工方案:根据周界范围和实际需求,编制详细的施工方案,包括相关设备的选型、布局和连接方式等。
(3)准备材料和设备:根据施工方案的要求,准备好所需的材料和设备,确保施工的顺利进行。
2.安装周界监控设备(1)围墙安装:对周界范围内的围墙进行检查和加固,确保围墙的完整性和稳固性。
(2)设置监控点位:根据实际需求,确定监控设备的安装点位,确保监控范围的完整覆盖。
(3)安装监控摄像头:根据设备选型和布局确定的监控点位,安装监控摄像头,保证其稳定和可靠地工作。
(4)接线和调试:根据摄像头的布线方式,进行摄像头的接线和调试工作,确保摄像头能正常工作。
(5)设定监控区域:根据实际需求,在监控系统中设定需要监控的区域,可根据需要设置不同的敏感度和报警方式。
3.安装报警装置(1)选择报警装置:根据实际需求,选择合适的报警装置,包括声光报警器、震动报警器、红外线报警器等。
(2)设置报警联动:根据报警装置的属性和要求,设置合适的报警联动方式,比如与监控系统联动或手机短信通知等。
(3)安装报警装置:根据安装位置和需要,安装报警装置,确保其能够有效地感知到周界的异常情况,并发出相应的报警信号。
4.系统调试和优化(1)调试监控系统:对安装完成的监控系统进行调试,确保摄像头能够正常工作,并准确地识别和记录周界异常情况。
(2)调试报警装置:通过模拟测试和实际情况验证,调试报警装置的灵敏度和报警方式,确保能够准确地发出报警信号。
周界防盗报警系统施工方案含细节卡宾达营地周界报警系统施工说明1、系统组成周界报警系统是利用主动红外探测器将周界控制起来,并连接到管理中心的报警主机,当外来入侵者翻越围墙、栅栏时,探测器会立即将报警信号发送到管理中心,同时启动联动装置和设备,对入侵者进行阻吓。
其系统构成图如下:前端前端是由周界报警探测器组成,周界防护采用主动红外对射探测器。
对射探头由一个发射端和一个接收端组成。
发射端发射经调制后的两束红外线,这两条红外线构成了探头的保护区域(图1)。
如果有人企图跨越被保护区域,则两条红外线被同时遮挡,接收端输出报警信号,触发报警主机报警(图2)。
如果有飞禽(如小鸟、鸽子)飞过被保护区域(图3),由于其体积小于被保护区域,仅能遮挡一条红外射线,则发射端认为正常,不向报警主机报警。
经过调制的红外线光源是为了防止太阳光、灯光等外界光源干扰,也可防止有人恶意使用红外灯干扰探头工作。
传输早年端接收的各类报警信息利用通讯总线传输到控制中央主机的报警主机,整个报警系统采用独立开辟的通信编码格式,并为其进行了恰本地加密,从而包管整个系统在通讯上的安全与牢靠,防止恶意的复制与侦测。
从而包管报警信号有效,快速的传输到小区的报警中央。
中央控制中央由控制主机及键盘组成。
通过键盘对前端设备进行布/撤防,在布防期间,若发生不法入侵,当报警被触发时,键盘表现具体报警点,同时键盘和警号开始报警,发出声光告警,提示值班职员注意。
1.1周界防盗报警系统安装1)施工工艺管路敷设线缆敷设红外对射探头装置设备接线、调试报警主机安装2)管路敷设1)暗配管用硬质PVC管管材明配选用金属管。
2)暗配管管路宜沿最短的路由敷设,尽量减少弯曲。
在相邻拉线盒之间,禁止S弯或U形弯。
埋入墙体或混凝土构件内的暗配管,其保护层不应小于15mm。
3)所有管路接头、管口、进出箱盒处,均应做密封处理,以防混凝土、砂石进入暗配管内。
4)暗配管不宜穿越电气设备基础,必须穿越时,应加穿金属保护管并就近牢靠接地。
周界报警系统施工方案
一、项目概况
1、项目名称:XXX周界报警系统工程
2、工程业主:XXX
3、项目地点:XXX
4、工期:
开工时间:XX月XX日
竣工时间:XX月XX日
二、工程内容
1、周界报警系统施工内容:
(1)购买周界报警系统主机、报警传感器和报警按钮等设备;
(2)安装周界报警系统主机、报警传感器和报警按钮等设备;
(3)接入周界报警系统主机报警部件;
(4)校验系统连接状态;
(5)接入周界报警系统远程监控系统,实现报警消息推送功能;
(6)安装完成后,调试周界报警系统,确保周界报警系统运行正常;
(7)周界报警系统安装完成后,技术人员做好培训工作,传授相关
知识,使用和维护设备;
2、周界报警系统施工准备工作:
(1)安装周界报警系统设备前,需要清理现场,确保安装前的环境
没有影响;
(2)测量周界报警系统安装位置,确定安装位置,准备安装工具;
(3)准备好人员,包括安装人员、技术人员和检验调试人员。
三、安装步骤
1、安装主机:
(1)按照设计图纸安装报警系统主机,将报警系统主机安装在安全、稳定的位置。
周界防范自动报警系统施工方案本章适用于一般住宅周界防范自动报警系统安装工程。
一、材料设备要求(一)红外对射探测器:1对射式红外探测器,由一收一发红外探测设备组成。
要求当移动物体切断收发器之间的红外线时,即触发报警。
并且要求可以避免太阳光等干扰源的影响,可以有效防止飞鸟、落叶等小物体的干扰。
2设备在进场前由施工单位或建设单位委托鉴定单位对其报警检测,并出具检测报告。
3安装前应确保外形尺寸与图纸相符,金属壳表面涂覆不能露出底层金属,并无起泡、腐蚀、缺口、毛刺、疵点、涂层脱落和砂孔等。
4塑料外壳表面应无裂痕、褪色及永久性污渍,亦无明显变形和划痕。
(二)绝缘导线:周界系统的传输线路应采用铜芯绝缘导线或钢芯电缆,其电压等级不应低于交流250V,并有产品合格证。
周界系统传输线路的线芯截面选择除满足对讲装置技术条件的要求外,还应满足机械强度的要求。
二、主要机具1克线钳、电工刀、一字改锥、十字改锥、剥线钳、尖嘴钳。
2万用表、兆欧表、高凳、升降车(或临时搭架子)、工具袋等。
三、作业条件1土建内外装修及油漆浆活全部完成。
2管线、导线、预埋盒(盒口全部修好)全部完成。
3导线间绝缘电阻经摇测符合国家规范要求,并编号完毕。
四、操作工艺(一)工艺流程:(二)周界防范自动报警系统安装要求:1配管要求:(1)暗配管用管材须选用金属管、硬质PVC管等。
(2)暗配管管路宜沿最短的路由敷设,尽量减少弯曲。
在相邻拉线盒之间,禁止S弯或U形弯。
埋入墙体或混凝土构件内的暗配管,其表面保护层不应小于15mm。
(3)所有管路接头、管口、进出箱盒处,均应做密封处理,以防混凝土、砂石进入暗配管内。
(4)暗配管不宜穿越电气设备基础,必须穿越时,应加穿金属保护管并就近良好接地。
(5)如系PVC管,宜以捆扎稳固。
(6) PVC管明配安装时每6m长直线段做一个补偿接头。
(7)当管道长度大于30m或拐弯处多于2处时,应加装拉线盒。
(8)保证管道平滑无毛刺。
周界报警系统施工方案1. 引言周界报警系统作为一种安全防范措施,广泛应用于各类场所。
它能够通过感应器、摄像头等设备监测周界环境,并及时发出警报。
本文将介绍一种周界报警系统的施工方案。
2. 系统组成周界报警系统由以下几个主要组成部分组成:2.1 周界感应器周界感应器用于检测周围环境的变化,并将检测结果传输给中央控制器。
感应器可以根据具体的需求选择,常用的包括红外线感应器、微波感应器等。
2.2 中央控制器中央控制器是系统的核心部分,它接收来自感应器的信号,进行处理和判断,并触发警报。
中央控制器还可以与其他设备进行通信,如摄像头、报警器等。
2.3 摄像头摄像头安装在周界的关键位置,用于监测周围环境的动态变化,同时可以记录视频作为后续调查和分析的依据。
摄像头可以选择固定位置摄像头或者云台摄像头。
2.4 报警器报警器通常安装在易受攻击的区域,当周界感应器触发报警时,报警器会发出高音量的声音,提醒安保人员或周围的人员注意。
3. 系统施工步骤3.1 规划和设计在施工之前,需要进行系统的规划和设计。
根据现场的具体情况,确定感应器、摄像头和报警器的位置,并设计中央控制器的布置和排线方案。
3.2 安装感应器和摄像头根据设计方案,安装周界感应器和摄像头。
感应器应安装在周界的关键位置,以确保能够及时检测到入侵行为。
摄像头的安装位置应选择能够覆盖整个周界的区域。
3.3 安装中央控制器和报警器安装中央控制器和报警器。
中央控制器应放置在安全的位置,同时能够连接到感应器和摄像头。
报警器的安装位置应根据需要和具体场所进行选择。
3.4 连接和调试将感应器、摄像头、中央控制器和报警器进行连线,并进行系统的调试。
调试过程中需要检查每个设备的运行状态,确保系统的正常工作。
3.5 测试和验收完成系统的调试后,进行系统的测试和验收。
测试过程中要测试各部分设备的可靠性和稳定性,确保系统能够正常工作,并且满足项目需求和规范要求。
4. 系统维护和管理系统施工完成后,还需要进行系统的维护和管理,以确保系统的正常运行和长期稳定性。
周界防盗入侵报警系统(1)施工工艺1)暗配管用硬质PVC管管材明配选用金属管。
2)暗配管管路宜沿最短的路由敷设,尽量减少弯曲。
在相邻拉线盒之间,禁止S弯或U形弯。
埋入墙体或混凝土构件内的暗配管,其保护层不应小于15mm。
3)所有管路接头、管口、进出箱盒处,均应做密封处理,以防混凝土、砂石进入暗配管内。
4)暗配管不宜穿越电气设备基础,必须穿越时,应加穿金属保护管并就近可靠接地。
5)如为PVC管,应绑扎稳固。
6)PVC管明配安装时,每6m长的直线段做一个补偿接头。
7)当管道长度大于30m或拐弯处多于2处时,应加装拉线盒。
8)保证管道平滑无毛刺。
(3)线缆敷设1)布放线缆前应对其进行绝缘测试,电线、电缆线间和线对地间绝缘电阻值必须大于0.5MΩ,测试合格后方可敷设。
2)布放线缆应排列整齐,不拧绞,尽量减少交叉,交叉处粗线在下,细线在上.3)管内线缆不得有接头,接头必须在盒(箱)处连接。
4)所敷设的线缆两端必须做好标记。
同轴电缆的屏蔽层均需单端可靠接地。
5)线管不能直接进入设备接线盒内时,线管出线口与设备接线之间,必须采用金属软管过渡连接,软管长度不得超过1m,并不得将线缆直接裸露。
(4)红外对射探头安装1)将不锈钢支架固定于墙上,将预留在盒内的导线从管内穿出用剥线钳剥去绝缘外皮,露出线芯10mm~15mm(注意不要碰掉线号套管),将盒内的线缆引出,压接在探测器的接线端子上,将余线缆盘回盒内,将探测器底座用螺钉固定在盒上。
固定要牢固可靠。
2)主动红外探测器在安装时,收、发装置应相互正对,且中间不得有遮挡物。
3)一台防停电电源可带10对红外对射接口,若传输距离超过200m应分段加装电源;红外对射探头需单独供电。
其他有关要求见产品说明书。
4)系统中每个边界接口应有惟一的编码与之对应,按照产品说明书进行编码;在系统正常使用前必须对接人系统中的边界接口进行注册。
(5)报警主机安装1)报警控制箱安装位置、高度应符合设计要求,安装于较隐蔽或安全的地方,底边距地宜为1.4m。
周界防盗入侵报警系统(1 )施工工艺管路敷设线缆敷设」支架及摄像头安装(2)管路敷设1)暗配管用硬质PVC管管材明配选用金属管。
2)暗配管管路宜沿最短的路由敷设,尽量减少弯曲。
在相邻拉线盒之间,禁止S弯或U形弯。
埋入墙体或混凝土构件内的暗配管,其保护层不应小于15mm。
3)所有管路接头、管口、进出箱盒处,均应做密封处理,以防混凝土、砂石进入暗配管内。
4 )暗配管不宜穿越电气设备基础,必须穿越时,应加穿金属保护管并就近可靠接地。
5)如为PVC管,应绑扎稳固。
6)PVC管明配安装时,每6m长的直线段做一个补偿接头。
7)当管道长度大于30m或拐弯处多于2处时,应加装拉线盒。
8)保证管道平滑无毛刺。
(3)线缆敷设1)布放线缆前应对其进行绝缘测试,电线、电缆线间和线对地间绝缘电阻值必须大于0.5M Q,测试合格后方可敷设。
2)布放线缆应排列整齐,不拧绞,尽量减少交叉,交叉处粗线在下,细线在上.3)管内线缆不得有接头,接头必须在盒(箱)处连接。
4)所敷设的线缆两端必须做好标记。
同轴电缆的屏蔽层均需单端可靠接地。
5)线管不能直接进入设备接线盒内时,线管出线口与设备接线之间,必须采用金属软管过渡连接,软管长度不得超过1m,并不得将线缆直接裸露。
(4)红外对射探头安装1)将不锈钢支架固定于墙上,将预留在盒内的导线从管内穿出用剥线钳剥去绝缘外皮,露出线芯10mm ~ 15mm(注意不要碰掉线号套管),将盒内的线缆引出,压接在探测器的接线端子上,将余线缆盘回盒内,将探测器底座用螺钉固定在盒上。
固定要牢固可靠。
2)主动红外探测器在安装时,收、发装置应相互正对,且中间不得有遮挡物。
3)一台防停电电源可带10对红外对射接口,若传输距离超过200m应分段加装电源;红外对射探头需单独供电。
其他有关要求见产品说明书。
4)系统中每个边界接口应有惟一的编码与之对应,按照产品说明书进行编码;在系统正常使用前必须对接人系统中的边界接口进行注册。
(5)报警主机安装1 )报警控制箱安装位置、高度应符合设计要求,安装于较隐蔽或安全的地方,底边距地宜为1. 4m。
2)暗装报警控制箱时,箱体框架应紧贴建筑物表面。
严禁采用电焊或气焊将箱体与预埋管焊在一起。
管入箱应用锁母固定。
3)明装报警控制箱时,应找准标高,进行钻孔,埋人金属膨胀螺栓进行固定。
箱体背板与墙面平齐。
4)报警控制箱的交流电源应单独敷设,严禁与信号线或低压直流电源线穿在同一管内。
(6 )设备接线、调试1)接线前,将已敷设的线缆再次进行对地与线间绝缘摇测,合格后按照设备接线图进行设备端接。
2)报警主机及控制器采用专用接头与线缆进行连接,且压接牢固。
设备及电缆屏蔽层应压接好保护地线,接地电阻值不应大于1Q 3)按照施工图纸及产品说明书,连接系统打印机、UPS电源等外质量验收要点围设备。
4)在计算机管理主机上安装入侵报警系统管理软件,并进行初始化设置。
5)分别对各报警控制器进行地址编码,存储于计算机管理主机内,并进行记录。
6)对探测器进行盲区检测、防动物功能检测、防拆卸功能检测、信号线开路或短路报警功能检测、电源线被剪的报警功能检测、现场设备接入率及完好率测试等。
7 )检测系统的撤防、布防功能,关机报警功能,报警系统管理软件(含电子地图)功能检测。
8)应配合安全防范系统联调,检测报警信息传输及报警联动控制功能一(7)质量验收要点1)周界防盗报警系统应进行功能与软件检测,检测内容如下:①探测器的盲区检测,防动物功能检测。
②探测器的防破坏功能检测应包括报警器的防拆卸功能;信号线③开路、短路报警功能;电源线被剪的报警功能。
④探测器灵敏度检测。
⑤系统控制功能检测应包括系统的撤防、布防功能;关机报警功系统后备电源自动切换功能等。
⑥系统通信功能检测应包括报警信息的传输、报警响应功能的检测。
⑦现场设备的接入率及完好率测试。
⑧系统的联动功能检测应包括报警信号对现场相关照明系统的触发、对监控摄像机的自动启动、视频安防监控与视画面的自动调人,相关出入口自动启闭,录像设备的自动启动等。
⑨报警系统管理软件(含电子地图)功能检测。
⑩报警信号联网上传功能的检测。
2)系统功能和软件全部检测,功能符合设计要求为合格,合格率为100 %时为系统功能检测合格。
3 )报警系统报警事件存储记录的保存时间应满足管理要求。
4)对射式红外探测器要求使防水型,安装时必须严格按设计图要求加以区别。
必须达到红外对射探测器周边无破损和污染,并采取防尘和防潮措施。
要保证接收器在有效范围内接收到发射器发射过来的线束,并要求同组红外对射探测器保持在同一水平线上安装,还要保证每一对红外对射探测器反射接收范围内不允许有障碍物,以免造成误报警。
5)同组红外对射探测器在同一水平线上每10mm 允许偏差1mm ;全长允许偏差5mm ;同一垂直面上每10mm 允许偏差1mm,全长允许偏差5mm。
(8)成品保护1 )安装探测器时应注意保持墙面的整洁。
安装后应采取防尘和防潮措施。
2)安装应牢固,如有不合格现象,应及时修理好。
导线编号混乱,颜色不统一:应根据产品说明书的要求,按编号进行查线,并将标注清楚的异型端子编号管装牢,相同回路的导线应颜色一致。
3)导线压接松动,反圈,绝缘电阻值低:应重新将压接不牢的导线压接牢固,反圈的应按顺时针方向调整过来,绝缘电阻值低于标准值的应找出原因,否则不准投入使用。
4)显示屏上应设避雷装置。
5)压接导线时,应认真摇测各回路的绝缘电阻,如造成调试困难时,应拆开压接导线重新进行复核,直到准确无误为止。
6)柜(盘)、箱的平直度超出允许偏差:应及时纠正。
7)柜(盘)、箱的接地导线截面不符合要求、压接不牢:应按要求选用接地导线,压接时应配好防松垫圈且压接牢固,并做明显接地标记,以便于检查。
8)运行中出现误报:应检查接地电阻值是否符合要求、是否有虚接现象,直到调试正常为止。
9)探测器被油漆砂浆等污染:应将其清理干净。
安装要求承担有线电视机房内机架及所有电视设备的安装及线缆接驳, 要求线缆走向清晰,走线整齐,设备排列合理美观。
充分利用提供的管道和电缆支架敷设CATV干线电缆并有效地接续。
所有接口均在地面上,不得留在地下管道处,系统设置放大器箱及分支分配充分利用甲方提供的各垂直,水平电缆走线槽桥架,引下线铁管,进行电缆穿敷。
负责对大楼内的有线电视分接箱内所有设备的安装和线缆接续以及终端盒的安装和接续。
2安装施工工艺1)按有关标准的施工工艺要求施行。
机房设备连线H洌整齐有序,以利调式、维修、除尘保养等。
信号线与电源采用正交排列,避免干扰。
各线缆严格按照规定的曲率半径换向过渡。
同类型线缆用扎带捆扎固定。
严格规范连接器接头工艺,接头制作后及时测试并记录,并采用监督审查制,经审查通过后方可密封。
2)分配器与分支器的安装①明装:a安装方法是按照部件的安装孔位,用©6mm合金钻头打孔后,塞进塑料膨胀管,再用木螺丝对准安装孔加以紧固。
塑料型分支器、分配器或安装孔在盒盖内的金属型分配分支器贝團揭开盒盖,对准安装盒钻眼;压铸型分配分支器,则对准安装孔钻眼。
b.WORD.格式.对于非防水性分配器和分支器,明装的位置一般是在分配共用箱内或走廊、阳台下面,必须注意防止雨淋受潮,连接电缆水平部分留出长250300mm左右的余量,然后导线向下弯曲,以防雨水顺电缆流入部件内部。
②暗装:暗装有木箱与铁箱两种,并装有单扇或双扇箱门,颜色与墙面相同。
在木箱上装分配器或分支器时,可按安装孔位置,直接用木螺丝固定。
采用铁箱结构,可利用二层板将分配器或分支器固定在二层板上,再将二层板固定在铁箱上。
用户终端安装①3)检查修理盒子口:检查盒子口有不平整处,应及时检修平整。
暗盒的外口应与墙面平齐;盒子标高应符合设计规范要求;明装盒应固定牢固。
相邻两个用户盒安装见图3-74所示。
②结线压接先将盒内电缆接头剪成100150mm的长度,然后把25mm的电缆外绝缘层剥去,再把外导线铜网套如卷袖口一样翻卷10mm留出3mm的绝缘台和12mm芯线,将线芯压在端子上,用Q卡压牢铜网套处见图3-75所示。
③固定盒盖一般用户盒插孔的阻抗为75Q(也有.WORD.格式.300Q),彩色电视机其天线输入插孔阻抗为75Q,把固定好导线的面板(即盒盖)固定在暗装盒的两个固定点处, 同时调整好面板再固定牢固。
3、调试和试运行在系统所有设备安装完毕基础上.WORD.格式.负责整个有线电视系统的调试及试运行工作。
3.1.前端设备调试1)各频道天线信号接入混合器接入有源放大型混合器输入端,调整输入端电位器,使输出电平差在2dB左右。
2)接入无源混合器输入端(在强信号频道的混合器输入端加接衰减器) ,调整混合器输出端,各频道电平差控制在士2dB内。
调整交、互调干扰:.WORD.格式.a混合器输出端与线路放大器输入端相接,以提高电视信号的输出电平。
b放大器输出端接一电视接收机观察:(a)放大器产生交互调干扰可适当减少放大器输入端电平消除干扰。
(b)放大器输出端各频道电平应大于105dB;女口果过小,此放大器的抗交、互调干扰性能差,输出最大电平达不到线路电平的要求,则应更换放大器。
按设计系统要求,送入自办节目,逐个检查设备的正常工作情况及输出电平的大小,将前端设备调试到正常工作状态。
5)前端设备调试完毕后,送信号至干线系统。
32调试干线系统1)调整各频道信号电平差(用频率均衡方法)。
干线放大器输入端串入一只频率均衡器,根据放大器输出信号电平差的情况,分别串入6dB、10dB、12dB等均衡量不等的频率均衡器,调整到正常工作。
同时调整干线放大器输入端电平大小,当产生交、互调干扰时,适当减少输入端电子,可直接串入衰减器,调到输出电平符合原设计要求。
3. 3.调试分配系统1)无源分配网络调试按设计要求,在无源分配网络的输入端送一个电视信号(一般选用UHF频道,或用电视信号发生器产生),调整输出端电平,使与原设计的输入电平相等。
用场强计(或电平表)狈量电视接收机在分配分支器各输出端的电平,观察分析信号电平和重影现象,判断安装质量好坏,发现问题及时解决。
有源分配网络调试a首先不接入电源给放大器,用万用表检查分支线路有无短路和断路,经检查无误后,才能通电调试。
b调整网络中,各延长放大器的输入电平和输出电平、各频道信号之间的电平差应符合设计要求。
输入电平过低或过高,应调整放大器增益。
交、互调干扰调整。
在系统的输入端送高、中、低三个频道信号进行试验。
有交、互调干扰时,调整延长放大器的输入衰减或前端放大器的输出电平解决。
低频道电平过高时,调整斜率控制电路,达到“全倾斜”或“半倾斜” 方式。
3)无源(或有源)分配系统调整完毕后,可接入干线送来的射频电视信号进行统调。
4)如果分配系统中含有调频广播信号,则应对较强的调频信号加以衰减,以免干扰电视信号。
