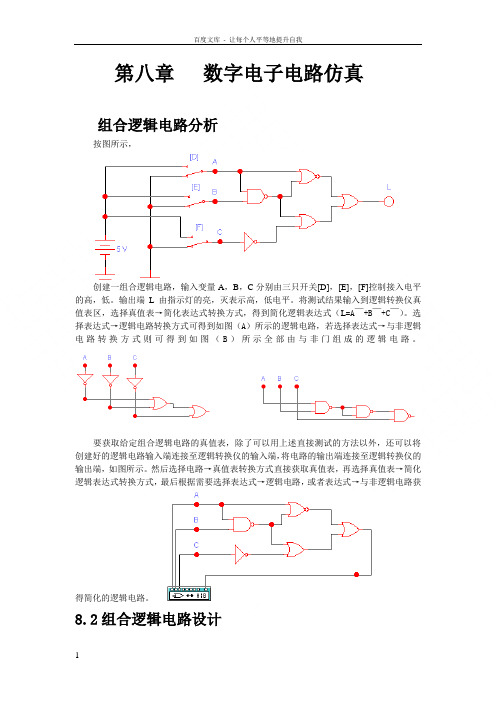

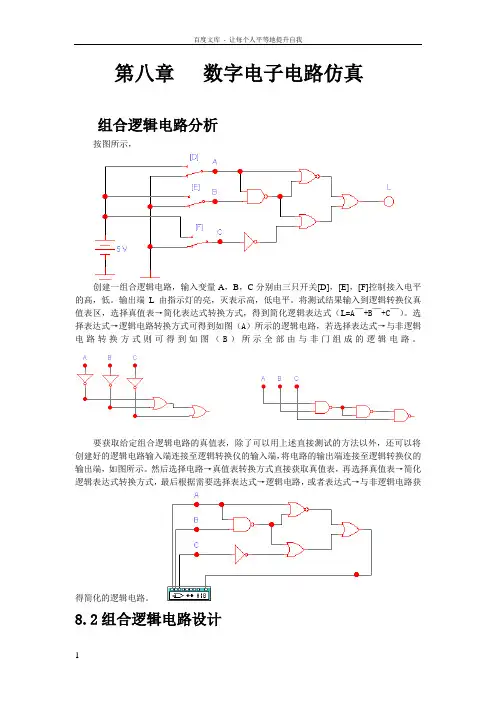

第八章数字电子电路仿真组合逻辑电路分析按图所示，创建一组合逻辑电路，输入变量A，B，C分别由三只开关[D]，[E]，[F]控制接入电平的高，低。
输出端L由指示灯的亮，灭表示高，低电平。
将测试结果输入到逻辑转换仪真值表区，选择真值表→简化表达式转换方式，得到简化逻辑表达式（L=A￣+B￣+C￣）。
选择表达式→逻辑电路转换方式可得到如图（A）所示的逻辑电路，若选择表达式→与非逻辑电路转换方式则可得到如图（B）所示全部由与非门组成的逻辑电路。
要获取给定组合逻辑电路的真值表，除了可以用上述直接测试的方法以外，还可以将创建好的逻辑电路输入端连接至逻辑转换仪的输入端，将电路的输出端连接至逻辑转换仪的输出端，如图所示。
然后选择电路→真值表转换方式直接获取真值表，再选择真值表→简化逻辑表达式转换方式，最后根据需要选择表达式→逻辑电路，或者表达式→与非逻辑电路获得简化的逻辑电路。
8.2组合逻辑电路设计一般组合逻辑电路设计过程可归纳为：分析给定问题列出真值表，由真值表求得简化的逻辑表达式，再根据表达式画出逻辑电路。
这一过程可借助逻辑转换仪完成。
例：试设计一个路灯控制逻辑电路，要求在四个不同的地方都能独立的控制路灯的亮灭。
解：设该逻辑电路四个输入变量为：A，B，C，D，分别由[E]，[F]，[G]，[H]四个开关控制，接入高电平（+5V）作为逻辑“1”，接入低电平（“地”）作为逻辑“0”。
逻辑电路输出端L接一指示灯模拟所控制的路灯，输出高电平（逻辑“1”）时指示灯亮，输出低电平（逻辑“0”）时指示灯灭。
（1）打开逻辑转换仪面板，在真值表区电击A，B，C，D四个逻辑变量建立一个四变量真值表，根据逻辑控制要求在真值表区输出变量列中填入相应逻辑值（2）点击逻辑转换仪面板上“真值表→简化逻辑表达式”按钮，求得简化的逻辑表达式。
（3）点击逻辑转换仪面板上“表达示→电路”按钮，获得逻辑电路如图（虚线以下部分）所示。
（4）逻辑功能测试：在通过逻辑转换仪获得的逻辑电路四个输入端接入四个开关，用来选择“+5V）或“地”，输出端L接指示灯，如图虚线以上部分所示。
第八章 脉冲波形的产生与整形在数字电路或系统中，常常需要各种脉冲波形，例如时钟脉冲、控制过程的定时信号等。
这些脉冲波形的获取，通常采用两种方法：一种是利用脉冲信号产生器直接产生；另一种则是通过对已有信号进行变换，使之满足系统的要求。
本章以中规模集成电路555定时器为典型电路，主要讨论555定时器构成的施密特触发器、单稳态触发器、多谐振荡器以及555定时器的典型应用。
8.1 集成555定时器555定时器是一种多用途的单片中规模集成电路。
该电路使用灵活、方便，只需外接少量的阻容元件就可以构成单稳、多谐和施密特触发器。
因而在波形的产生与变换、测量与控制、家用电器和电子玩具等许多领域中都得到了广泛的应用。
目前生产的定时器有双极型和CMOS 两种类型，其型号分别有NE555（或5G555）和C7555等多种。
通常，双极型产品型号最后的三位数码都是555，CMOS 产品型号的最后四位数码都是7555，它们的结构、工作原理以及外部引脚排列基本相同。
一般双极型定时器具有较大的驱动能力，而CMOS 定时电路具有低功耗、输入阻抗高等优点。
555定时器工作的电源电压很宽，并可承受较大的负载电流。
双极型定时器电源电压范围为5～16V ，最大负载电流可达200mA ；CMOS 定时器电源电压变化范围为3～18V ，最大负载电流在4mA 以下。
一． 555定时器的电路结构与工作原理 1．555定时器内部结构：（1）由三个阻值为5k Ω的电阻组成的分压器； （2）两个电压比较器C 1和C 2：v +＞v －，v o =1； v +＜v －，v o =0。
（3）基本RS 触发器；（4）放电三极管T 及缓冲器G 。
2．工作原理。
当5脚悬空时，比较器C 1和C 2的比较电压分别为cc V 32和cc V 31。
（1）当v I1>cc V 32，v I2>cc V 31时，比较器 C 1输出低电平，C 2输出高电平，基本RS 触发器被置0，放电三极管T 导通，输出端v O 为低电平。
一、各章的重点、难点和教学要求（这里所的难点内容中的难点，不包括非重点内容中的难点。
）第一章逻辑代数基础逻辑代数是本书中分析和和设计数字逻辑电路时使用的主要数学工具，所以把它安排在第一章。
本章重点内容有：1、逻辑代数的基本公式和常用公式：2、逻辑代数的基本定理；3、逻辑函数的各种表示方法及相互转换；4、逻辑函数的化简方法；5、约束项、任意项、无关项的概念以及无关项在化简逻辑函数中的应用。
“最小项”和“任何一个逻辑函数式都可以化为最小项之和形式”是两个非常重要的概念，在逻辑函数的化简和变换中经常用到。
而“最大项”用得很少，不是本章的重点内容。
第一章里没有太难掌握的内容。
稍微难理解一点的是约束项、任意项、无关项这几个概念。
建议讲授过程中多举几个例子，这样可加深对这几个概念的理解。
第二章门电路虽然这章讨论的只是门电路铁外特性，但无论集成电路内部电路多么复杂，只要它们和这一章所讲的门电路具有相同的输入、输出电路结构，则这里对输入、输出特性的分析对它们也同样适同。
因此，这一章是全书对电路进行分析的基础。
本章的重点内容包括以下三个方面：1、半导体二极管三极管（包括双极型和MOS型）开关装态下的等效电路和外特性；2、TTL电路的外特性及其应用；3、CMOS电路的外特性及应用。
为了正确理解和运用这些外特性，需要了解TTL电路和CMOS电路的输入电路和输出电路结构及它们的工作原理。
内部的电路结构不是重点内容。
鉴于CMOS电路在数字集成电路中所占的比重已远远超过了TTL电路，建议在讲授时适当加大C MOS电路的比重，并相应压缩TTL电路的内容。
其他类型的双极型数字集成电路属于扩展知识面的内容。
第2.8节两种集成电路的接口问题可以作为学生自学时的阅读材料。
TTL电路的外特性是本章的一个难点，同时也是一个重点。
尤其是输入端采用多发射极三极管结构时，对输入特性的全面分析比较复杂。
从实用的角度出发，只要弄清输入为高/低时输入电流的实际方向和数值的近似计算就可以了。
