数字逻辑电路王秀敏第8章7.10第⼋章检测题⼀、可以⽤来暂时存放数据的器件叫寄存器。
⼆、移位寄存器除寄存数据功能外，还有移位功能。
三、某寄存器由D触发器构成，有4位代码要存储，此寄存器必须由 4 个触发器构成。
四、⼀个四位⼆进制加法计数器，由0000状态开始，问经过18个输⼊脉冲后，此计数器的状态为 0010 。
五、n级环形计数器的计数长度是n，n级扭环形计数器的计数长度是2n。
六、集成计数器的模值是固定的，但可以⽤清零法和置数法来改变它们的模值。
七、通过级联⽅式，把两⽚4位⼆进制计数器74161连接成为8位⼆进制计数器后，其最⼤模值是 256 ；将3⽚4位⼗进制计数器74160连接成12位⼗进制计数器后，其最⼤模值是4096 。
⼋、设计模值为38的计数器⾄少需要 6 个触发器。
习题[题8.1] 试画出⽤2⽚74LS194A 组成8位双向移位寄存器的逻辑图。
74LS194A 的功能表见表8.1.4。
解：电路逻辑图如图A8.1所⽰图A8.1[题8.2] 图P8.2所⽰电路是⽤8选1数据选择器74LS151和移位寄存器CC40194组成的序列信号发⽣器。
试分析在C P 脉冲作⽤下电路的输出序列信号（Y ）。
图P8.2解：74LS194A 组成3位扭环形计数器210Q Q Q :000→001 →011 →111 →110 →100 →000,因此74LS151输出013764Y D D D D D D …=111100…。
[题8.3] 分析图P8.3的计数器电路，画出电路的状态转换图，说明这是多少进制计数器。
⼗六进制计数器74161的功能表如表8.2.2所⽰。
图P8.3解：采⽤同步预置数法，31LD Q Q =。
计数器起始状态为0011，结束状态为1010，所以该计数器为⼋进制加法计数器。
状态转换图略。
[题8.4] 分析图P8.4的计数器电路，说明这是多少进制的计数器，并画出电路的状态转换图。
⼗进制计数器74160的功能表如表8.2.6所⽰。

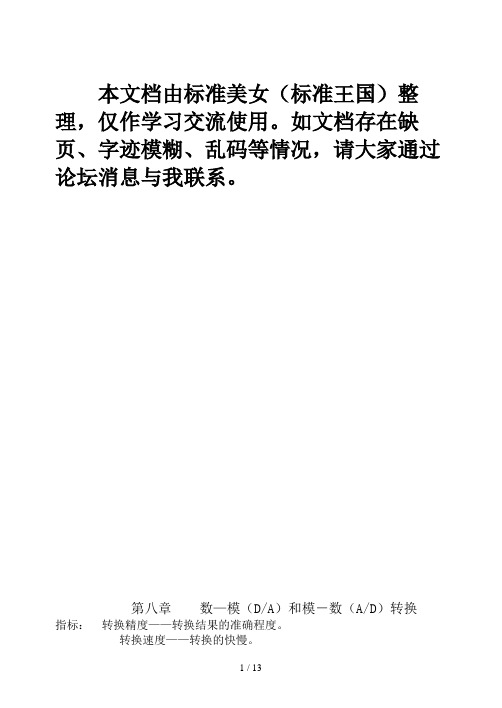

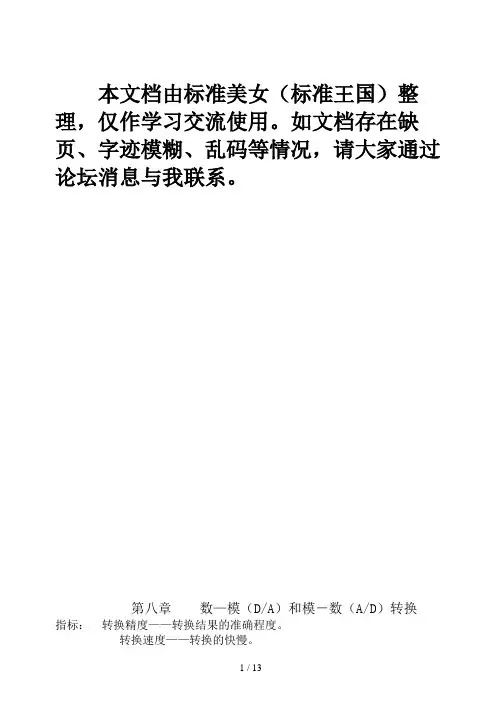

本文档由标准美女（标准王国）整理，仅作学习交流使用。
如文档存在缺页、字迹模糊、乱码等情况，请大家通过论坛消息与我联系。
第八章数—模（D/A）和模－数（A/D）转换指标：转换精度——转换结果的准确程度。
转换速度——转换的快慢。
D/A 转换有： 权电阻网络型、T 型网络型、权电流网络型等。
A/D 转换有： 直接型、间接型。
8．1 D/A 转换器如果有一电路，其输出电压与输入的数字量成正比，即可作D/A 转换器。
一、权电阻网络D/A 转换器 1、电路2、原理 由图知)2222(22222001122333031221300123⨯+⨯+⨯+⨯=+++=d d d d R V d R V d R V d R V d R V I I I I i REF REFREF REF REF ＝＋＋＋440011223342)2222(22D V d d d d V Ri V REF REF o -=⨯+⨯+⨯+⨯-=⋅-= （d 为0或1） 如果n 位，则 n REFo D V V 42-= 。
。
～－的变化范围为REF n n o V V 2120- 缺点：电阻相差太大，精度难保证，不便集成。
二、倒T 型电阻网络DAC 由电阻网络、模拟开关（电子开关）、运放三部分组成。
V REF 是参考电压。
S 是电子开关，d 是数字信号，1时S 接参考电压，0时接地。
1、电路2、原理由于反相端为虚地，所以，总电流I 不变，各电阻支路电流也不变。
RV I REF =4400112233401232)2222(2)16842(D V d d d d V d Id I d I d I R R i V REF REF o -=⨯+⨯+⨯+⨯-=+++-=⋅-= 同样，若n 位，则 n nREF o D VV 2-=。
优点： 电阻种类少，精度高；各支路电路直接流入运放，不存在时间差，所以无尖峰脉冲。
且转换速度快。
是用的最多的一种DAC 。
