基站开关电源的组成及功能介绍交流电经过整流，可以得到直流电。
但是，由于交流电压及负载电流的变化，整流后得到的直流电压通常会造成20%到40%的电压变化。
为了得到稳定的直流电压，必须采用稳压电路来实现稳压。
按照实现方法的不同，稳压电源可分为三种：线性稳压电源、相控稳压电源和开关稳压电源。
开关稳压电源与线性稳压电源和相控稳压电源相比，具有功率转换效率高，可达65%~90%，发热少，体积小、重量轻，对电网电压大范围变化具有很强的适应性，电压、负载稳定度高等特点。
目前基站机房的电源部分，应用开关稳压电源较多。
一、基站开关电源1、机房中的实物组成开关电源系统一般由交流配电、整流模块、监控模块和直流配电四部分组成，其整体结构如下图所示。
2、工作原理3、各部分的主要功能交流配电——输入市电或油机电，将交流电分配给各路交流负载。
当市电中断或市电异常时（过压、欠压、缺相等），配电屏能自动发出告警信号，有的电源系统还能自动切换到第二路市电或自动切断交流电源，保护系统。
整流模块——从交流配电取得交流电能，将交流电整流成直流电，输出到直流母排。
交流异常或直流输出异常时发出告警或自动保护。
整流模块发生严重故障时，自动关机，退出工作。
直流配电——将直流母排上的直流电能分配给不同容量的负载，并给电池充电。
当直流供电异常时要产生告警或保护。
如熔断器断告警、电池欠压告警、电池过放电保护等。
监控模块——实时监测和控制电源系统各部分工作。
即监测和控制交流配电、整流模块、直流配电的工作状态。
对电池进行自动管理，即自动控制充电过程，监测电池放电过程，电池电压过低时发出告警或控制直流配电断开电池，自动保护电池。
监控模块还配有标准的通信口，RS232、RS485或RS422通信口，作为后台监控的接口。
二、交流配电1、基本组成如下图所示2、重要器件说明1) 空气开关2) 防雷器件组成及说明：3、如何判断防雷器的好坏三、整流模块1、组成：整流模块、散热风扇、背板模块。

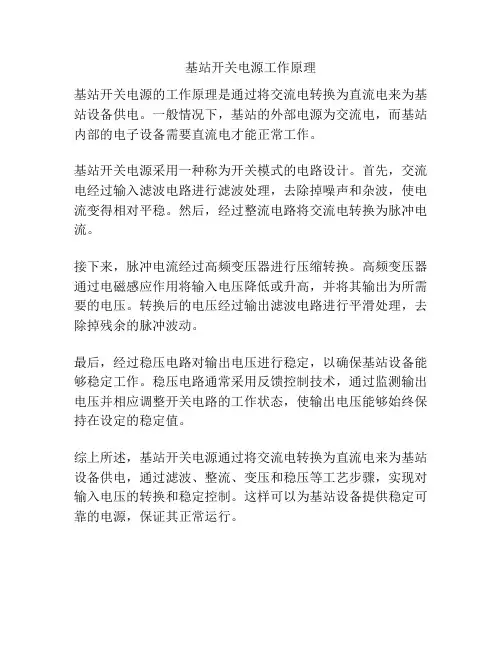

基站开关电源工作原理
基站开关电源的工作原理是通过将交流电转换为直流电来为基站设备供电。
一般情况下，基站的外部电源为交流电，而基站内部的电子设备需要直流电才能正常工作。
基站开关电源采用一种称为开关模式的电路设计。
首先，交流电经过输入滤波电路进行滤波处理，去除掉噪声和杂波，使电流变得相对平稳。
然后，经过整流电路将交流电转换为脉冲电流。
接下来，脉冲电流经过高频变压器进行压缩转换。
高频变压器通过电磁感应作用将输入电压降低或升高，并将其输出为所需要的电压。
转换后的电压经过输出滤波电路进行平滑处理，去除掉残余的脉冲波动。
最后，经过稳压电路对输出电压进行稳定，以确保基站设备能够稳定工作。
稳压电路通常采用反馈控制技术，通过监测输出电压并相应调整开关电路的工作状态，使输出电压能够始终保持在设定的稳定值。
综上所述，基站开关电源通过将交流电转换为直流电来为基站设备供电，通过滤波、整流、变压和稳压等工艺步骤，实现对输入电压的转换和稳定控制。
这样可以为基站设备提供稳定可靠的电源，保证其正常运行。
基站电源系统（详）一基站供电系统结构基站供电系统主要由交流供电系统和直流供电系统组成。
交流供电系统:由一路市电电源、一路移动油机电源、浪涌保护器、交流配电箱(具备市电油机转换功能)组成。
直流供电系统:由高频开关组合电源(含交流配电单元、监控模块、整流模块、直流配电单元)、两组(或一组)蓄电池组组成。
交流供电系统运行方式:(1)市电正常时,由市电供电;(2)市电停电后,移动油机未到站时,站内通信设备由蓄电池放电供电;(3)移动油机到站,待油机启动后,由油机供电;(4)市电恢复后,由市电供电。
直流供电系统的运行方式:在线恒压充电的全浮充供电方式。
(1)当交流电源正常时,由整流器和蓄电池并联浮充供电(整流器一方面给通信设备,一方面又给蓄电池充电,以补充蓄电池因自放电而失去的电量);(2)当交流电源中断后,由蓄电池单独向通信设备供电;(3)当交流电源恢复供电时,开关电源的监控模块自动启动整流器向通信负荷供电,并对蓄电池进行充电。
蓄电池组既为备用电源,又可以吸收高频纹波电流。
二基站电源系统实物布局基站内电源相关设备主要有：交流配电箱、浪涌保护器、室内地线排、高频开关组合电源、蓄电池组。
三交流供电部分3.1 交流供电系统分为两种型式1. TN型：系统中，电源端有一点与地直接连接，电气装置的外露可导电部分与电源端接地点用保护线直接连接；又可分为：TN-C、TN－S、TN-C-S三种。
2.TT型：在此系统中，电源端有一点与地直接连接，负荷侧电气装置外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。
移动基站中常用TT型式供电3.2 对市电的要求新建基站要求引入一路三类以上（年停电次数≤54，每次停电时长≤8小时）的市电电源。
乡镇及农村基站交流电源引入容量建议为15kW（自建变压器的基站，变压器容量建议按照20KVA选定）；一般市区、城郊及县城基站交流市电引入容量建议为20kW；特大城市密集市区基站，交流市电引入容量建议为25 kW～30kW；基站内电源电缆应采用铜芯非延燃聚氯乙稀绝缘及护套软电缆。
一、通信基站电源系统
1、基站供电结构图
基站供电结构图
2、基站电源系统的作用
•通信系统的组成部分—通信系统的心脏
•保证给通信设备（负荷）可靠（无瞬间停电）供电，对应采取的措
施有：
交流不间断供电系统
直流不间断供电系统
3、电源设备简介
•交流不间断供电系统
UPS：提供不间断的～220V/380V的交流电源
逆变器：将直流电源变换为交流电源（5或10kVA以下采用) •直流不间断供电系统
高频开关电源：提供±24/48V等等级的直流电源
DC/DC转换器：进行直流电压转换的直流电源
•蓄电池：储备电能
•稳压器：稳定电压，交流配电系统常用
•变压器：变换电压，常见交流供电系统
4、通信电源系统的组成
•交流供电系统
给通信电源提供交流电；低压配电系统
给通信设备提供交流电：UPS等
•直流供电系统
直接给通信设备提供直流电
由开关电源与蓄电池组成
•防雷接地系统
防雷系统（直击雷、感应雷）
接地系统
5、通信电源系统建设要求
•可靠性要求
通信电源设备平均无故障时间
•稳定性要求
供电质量要求
•经济型要求
节能减排
一次性投资
•灵活性要求
扩容灵活
操作简单
二、通信基站交流供电系统
三、通信基站直流供电系统
四、基站防雷接地系统
5、基站电源建设方案
6、线径的选择。
通信基站电源知识点总结一、通信基站电源概述通信基站电源系统是通信基站设备的重要组成部分，它主要用来为基站设备提供稳定的电源供应。
通信基站电源系统的稳定性和可靠性直接影响到通信设备的正常运行和通信质量，因此通信基站电源的设计和管理至关重要。
通信基站电源系统一般包括直流电源系统和交流电源系统两种。
直流电源系统一般由直流电源设备、蓄电池和直流配电系统组成，用于为无线通信设备提供直流电源。
交流电源系统则是用于为基站设备和辅助设备提供交流电源，一般由交流供电设备、配电柜和配电线路组成。
二、通信基站电源的特点1.稳定性要求高通信基站设备对电源的稳定性要求非常高，因为任何电源波动都可能导致通信中断或通信质量下降。
因此，通信基站电源系统需要具有很高的稳定性和可靠性。
2.备用电源要求严格通信基站设备具有很高的可用性要求，因此通信基站电源系统通常需要配备备用电源，以应对突发的停电或其他电源故障。
3.远程监控和管理通信基站电源系统需要支持远程监控和管理，以便运维人员可以及时了解电源工作状态和故障信息，提高故障处理效率。
4.适应复杂环境通信基站设备一般被设置在户外，需要能够适应各种恶劣的环境条件，通信基站电源系统的设计也需要考虑到环境因素。
三、通信基站电源系统的组成1.直流电源系统直流电源系统是通信基站电源系统的核心部分，它主要由直流电源设备、蓄电池和直流配电系统组成。
直流电源设备一般采用整流器、逆变器等设备，用来将市电或发电机输出的交流电转换为稳定的直流电。
蓄电池一般用于备用电源，以应对突发停电或其他电源故障。
直流配电系统用来将直流电平衡地分配到各个通信设备中。
2.交流电源系统交流电源系统是通信基站电源系统的辅助部分，用来为基站设备和辅助设备提供交流电源。
交流电源系统一般包括交流供电设备、配电柜和配电线路。
交流供电设备用来将市电或发电机输出的交流电转换为稳定的交流电。
配电柜用来对交流电进行配电，保证各个设备能够获取到稳定的电源。
基站开关电源工作原理一、概述基站开关电源是指用于基站信号传输设备中提供稳定、可靠的直流电源，并通过开关电源控制模块进行管理的一种电源设备。
基站开关电源广泛应用于移动通信基站、微波通信、通信机房和其他电信设备中，是保障通信设备正常运行的重要组成部分。
二、基站开关电源工作原理1. 输入电源基站开关电源的输入电源一般为交流电源，其额定输入电压一般为220VAC，输入频率为50Hz。
在电源输入端还配备有过流保护、过压保护、浪涌保护等电路，以保证输入端的稳定性和安全性。
2. 输入滤波输入电源进入基站开关电源后，首先通过输入滤波电路进行滤波处理。
输入滤波电路主要用于滤除输入端的杂散干扰，保证电源质量，避免对后续的电路和设备造成影响。
3. 整流和滤波经过输入滤波后的交流电源，接下来通过整流电路转变为直流电源。
整流电路主要采用整流桥或整流管进行整流操作，将交流电源转变为直流电源。
随后通过滤波电路对直流电源进行滤波处理，消除残留的交流成分和纹波，使输出的直流电源更为稳定。
4. 逆变调节逆变调节是基站开关电源的核心环节之一，其作用是将整流后的直流电源通过逆变器转换成高频交流电源。
高频交流电源利用变压器变换，经过调节电路进行电压、电流的调节，最终输出所需要的稳定直流电压。
5. 控制与保护基站开关电源的控制与保护主要依靠开关电源控制模块实现。
控制模块通过对逆变调节、输出电流、温度等参数的实时监测和反馈，对电源进行动态调节和保护。
当电源工作异常或超过设定阈值时，控制模块能及时切断电源输出，从而确保电源和设备的安全性。
6. 输出电源经过上述环节处理后，基站开关电源最终输出稳定、可靠的直流电源供给基站的相关设备。
输出端还常配备过载保护、短路保护等保护电路，以确保设备在各种极端情况下都能得到有效的保护。
三、基站开关电源的特点1. 高效率：基站开关电源采用高频逆变技术，能够实现更高的电能转换效率，有利于节能减排。
2. 稳定可靠：基站开关电源经过严格的稳压、保护控制，能够输出稳定、可靠的直流电源，保障设备的正常运行。
