硫酸锌溶液的电解

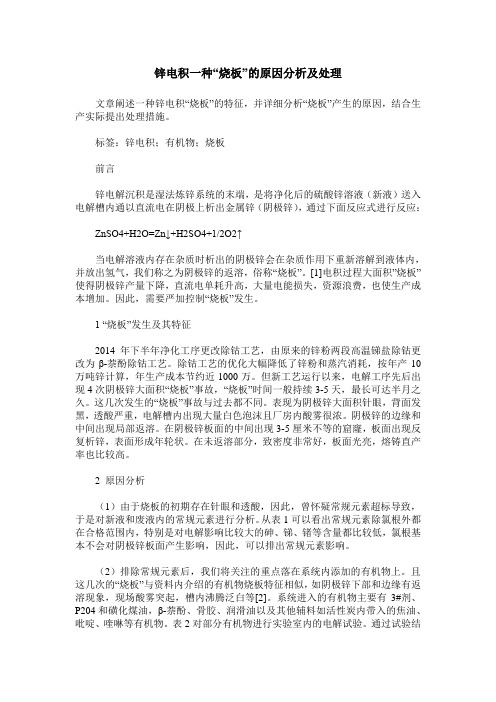

锌电积一种“烧板”的原因分析及处理文章阐述一种锌电积“烧板”的特征，并详细分析“烧板”产生的原因，结合生产实际提出处理措施。

标签：锌电积；有机物；烧板前言锌电解沉积是湿法炼锌系统的末端，是将净化后的硫酸锌溶液（新液）送入电解槽内通以直流电在阴极上析出金属锌（阴极锌），通过下面反应式进行反应：ZnSO4+H2O=Zn↓+H2SO4+1/2O2↑当电解溶液内存在杂质时析出的阴极锌会在杂质作用下重新溶解到液体内，并放出氢气，我们称之为阴极锌的返溶，俗称“烧板”。

[1]电积过程大面积”烧板”使得阴极锌产量下降，直流电单耗升高，大量电能损失，资源浪费，也使生产成本增加。

因此，需要严加控制“烧板”发生。

1 “烧板”发生及其特征2014年下半年净化工序更改除钴工艺，由原来的锌粉两段高温锑盐除钴更改为β-萘酚除钴工艺。

除钴工艺的优化大幅降低了锌粉和蒸汽消耗，按年产10万吨锌计算，年生产成本节约近1000万。

但新工艺运行以来，电解工序先后出现4次阴极锌大面积“烧板”事故，“烧板”时间一般持续3-5天，最长可达半月之久。

这几次发生的“烧板”事故与过去都不同。

表现为阴极锌大面积针眼，背面发黑，透酸严重，电解槽内出现大量白色泡沫且厂房内酸雾很浓。

阴极锌的边缘和中间出现局部返溶。

在阴极锌板面的中间出现3-5厘米不等的窟窿，板面出现反复析锌，表面形成年轮状。

在未返溶部分，致密度非常好，板面光亮，熔铸直产率也比较高。

2 原因分析（1）由于烧板的初期存在针眼和透酸，因此，曾怀疑常规元素超标导致，于是对新液和废液内的常规元素进行分析。

从表1可以看出常规元素除氯根外都在合格范围内，特别是对电解影响比较大的砷、锑、锗等含量都比较低，氯根基本不会对阴极锌板面产生影响，因此，可以排出常规元素影响。

（2）排除常规元素后，我们将关注的重点落在系统内添加的有机物上。

且这几次的“烧板”与资料内介绍的有机物烧板特征相似，如阴极锌下部和边缘有返溶现象，现场酸雾突起，槽内沸腾泛白等[2]。

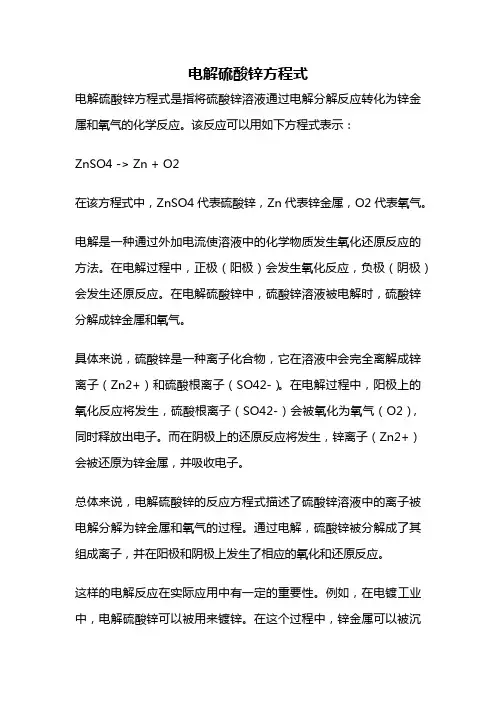

电解硫酸锌方程式
电解硫酸锌方程式是指将硫酸锌溶液通过电解分解反应转化为锌金属和氧气的化学反应。

该反应可以用如下方程式表示：
ZnSO4 -> Zn + O2
在该方程式中，ZnSO4代表硫酸锌，Zn代表锌金属，O2代表氧气。

电解是一种通过外加电流使溶液中的化学物质发生氧化还原反应的方法。

在电解过程中，正极（阳极）会发生氧化反应，负极（阴极）会发生还原反应。

在电解硫酸锌中，硫酸锌溶液被电解时，硫酸锌分解成锌金属和氧气。

具体来说，硫酸锌是一种离子化合物，它在溶液中会完全离解成锌离子（Zn2+）和硫酸根离子（SO42-）。

在电解过程中，阳极上的氧化反应将发生，硫酸根离子（SO42-）会被氧化为氧气（O2），同时释放出电子。

而在阴极上的还原反应将发生，锌离子（Zn2+）会被还原为锌金属，并吸收电子。

总体来说，电解硫酸锌的反应方程式描述了硫酸锌溶液中的离子被电解分解为锌金属和氧气的过程。

通过电解，硫酸锌被分解成了其组成离子，并在阳极和阴极上发生了相应的氧化和还原反应。

这样的电解反应在实际应用中有一定的重要性。

例如，在电镀工业中，电解硫酸锌可以被用来镀锌。

在这个过程中，锌金属可以被沉
积在其他材料表面上，起到保护和防腐的作用。

此外，电解硫酸锌还可以用于制备其他锌化合物，如硫酸锌的盐类。

总结起来，电解硫酸锌方程式描述了硫酸锌溶液在电解过程中分解为锌金属和氧气的反应。

这个反应在电镀和制备锌化合物等领域有一定的应用价值。

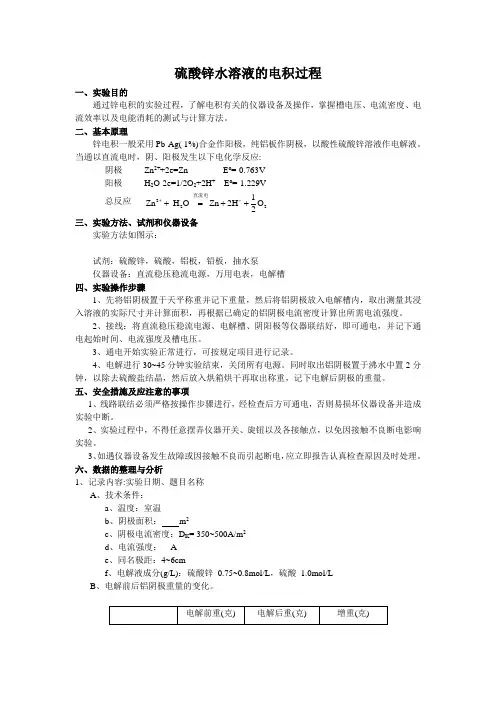

硫酸锌水溶液的电积过程一、实验目的通过锌电积的实验过程，了解电积有关的仪器设备及操作，掌握槽电压、电流密度、电流效率以及电能消耗的测试与计算方法。

二、基本原理锌电积一般采用Pb-Ag( 1%)合金作阳极，纯铝板作阴极，以酸性硫酸锌溶液作电解液。

当通以直流电时，阴、阳极发生以下电化学反应:阴极 Zn 2++2e=Zn E o =-0.763V阳极 H 2O-2e=1/2O 2+2H + E o =-1.229V总反应 2221Zn H O Zn 2H O 2+++=++直流电三、实验方法、试剂和仪器设备实验方法如图示：试剂：硫酸锌，硫酸，铝板，铅板，抽水泵仪器设备：直流稳压稳流电源，万用电表，电解槽四、实验操作步骤1、先将铝阴极置于天平称重并记下重量，然后将铝阴极放入电解槽内，取出测量其浸入溶液的实际尺寸并计算面积，再根据已确定的铝阴极电流密度计算出所需电流强度。

2、接线：将直流稳压稳流电源、电解槽、阴阳极等仪器联结好，即可通电，并记下通电起始时间、电流强度及槽电压。

3、通电开始实验正常进行，可按规定项目进行记录。

4、电解进行30~45分钟实验结束，关闭所有电源。

同时取出铝阴极置于沸水中置2分钟，以除去硫酸盐结晶，然后放入烘箱烘干再取出称重，记下电解后阴极的重量。

五、安全措施及应注意的事项1、线路联结必须严格按操作步骤进行，经检查后方可通电，否则易损坏仪器设备并造成实验中断。

2、实验过程中，不得任意摆弄仪器开关、旋钮以及各接触点，以免因接触不良断电影响实验。

3、如遇仪器设备发生故障或因接触不良而引起断电，应立即报告认真检查原因及时处理。

六、数据的整理与分析1、记录内容:实验日期、题目名称A 、技术条件：a 、温度：室温b 、阴极面积： m 2c 、阴极电流密度：D K = 350~500A/m 2d 、电流强度： Ae 、同名极距：4~6cmf 、电解液成分(g/L)：硫酸锌 0.75~0.8mol/L ，硫酸 1.0mol/LB 、电解前后铝阴极重量的变化。

一水硫酸锌的介绍、使用方法以及作用一水硫酸锌介绍一水硫酸锌，化学式为ZnSO4·H2O，是一种白色晶体粉末，是锌离子和硫酸根离子的化合物。

它是一种重要的工业原料，广泛用于电镀、印染、农业等领域。

一水硫酸锌的制备方法1.直接从硫酸和锌中生成：将锌精矿和浓硫酸混合，加热至50℃以上，反应生成二水合硫酸锌，然后加入适量蒸馏水，控制pH值为2~3，反应产生一水合硫酸锌，离心、干燥即可得到一水合硫酸锌。

2.从锌氢氧化物和硫酸中生成：将锌氢氧化物和浓硫酸混合，加热至85℃以上，反应生成一水合硫酸锌，离心、干燥即可得到一水合硫酸锌。

一水硫酸锌的使用方法1. 电镀一水硫酸锌在电镀行业中是一种广泛应用的电解液。

通过将一水硫酸锌溶液作为电解液，通过阳极和阴极的反应，形成锌层，从而实现对不同材料的电镀。

2. 印染一水硫酸锌被广泛用于印染工业中，主要用于棉、麻、丝等天然纤维和人造纤维的硫染色。

它可以与邻菲罗啉、氨和尘蚀剂等配合使用，以加速染料的着色反应。

3. 养殖业一水硫酸锌作为一种矿物营养素，可以用于养殖业中，以满足动物的生长发育和饲料增效的需要。

常用剂量是每吨饲料添加0.1%-0.2%的一水硫酸锌。

4. 其他工业领域一水硫酸锌在其他工业领域中也有广泛应用。

例如，它可以用作造纸工业的防腐剂，作为化学反应的催化剂，以及在橡胶、油漆和染料制造等方面发挥作用。

一水硫酸锌的作用1.电镀：一水硫酸锌作为电解液被广泛应用于金属电镀领域。

通过它可以制备出具有均匀光泽的金属制品，同时提高金属材料的防腐性能，延长使用寿命。

2.印染：一水硫酸锌可以加速染料的着色反应，提高染色效率。

此外，它还可以增加染料对纤维的亲和力，从而使染色更加牢固，不易褪色。

3.养殖业：锌是人体和动物所需的重要微量元素之一，在动物体内参与各种代谢过程。

一水硫酸锌作为一种矿物营养素，能够增强动物的免疫力和抗病能力，促进生长发育，提高繁殖能力。

4.其他工业领域：一水硫酸锌还可以用作催化剂，促进各种化学反应。

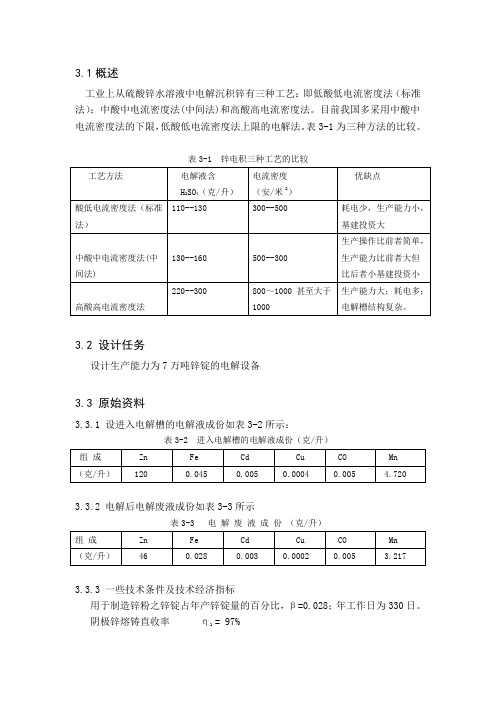

3.1概述工业上从硫酸锌水溶液中电解沉积锌有三种工艺：即低酸低电流密度法（标准法）；中酸中电流密度法(中间法)和高酸高电流密度法。

目前我国多采用中酸中电流密度法的下限，低酸低电流密度法上限的电解法。

表3-1为三种方法的比较。

表3-1 锌电积三种工艺的比较3.2 设计任务设计生产能力为7万吨锌锭的电解设备3.3 原始资料3.3.1 设进入电解槽的电解液成份如表3-2所示：表3-2 进入电解槽的电解液成份（克/升）3.3.2 电解后电解废液成份如表3-3所示表3-3 电 解 废 液 成 份 （克/升）3.3.3 一些技术条件及技术经济指标用于制造锌粉之锌锭占年产锌锭量的百分比，β=0.028；年工作日为330日。

阴极锌熔铸直收率 η1 = 97%阴极电流密度 D 阴 = 520安培 槽电压 V 槽 = 3.20伏 电流效率 ηi = 98%阴极规格 长×宽×厚= 1000×666×4（毫米）3.4 工艺过程及设备计算3.4.1物料平衡及电解槽计算 阴极锌成份的计算在电积过程中，一部分铜、铁、镉与锌一齐在阴极上沉积，一升电解液得到的阴极锌含金属量如表3-4所示。

表3-4 一升电解液沉积的金属量（克）铅-银阳极在电解过程中被腐蚀，使一部分铅进入到阴极锌中。

设阴极锌含铅0.006%则进入到阴极锌中铅的量为：0038.0100006.00072.64=⨯克那么阴极锌的成份如表3-5所示。

表3-5 阴 极 锌 成 份3.4.2 所需电解槽数量的计算 （1）每日应产出的阴极锌量的计算。

Q 1=ηβm Q )1(+吨 式中： Q 1----每日应产出阴极锌的数量，吨； Q ----设计生产能力，吨锌锭/年；β----用于制造锌粉之锌锭占年产锌锭量的百分比，%； m ----年工作日，日；η----阴极锌熔铸直收率，%。

Q 1=22597.0330)028.01(70000=⨯+吨/日（2）阴极有效总面积及片数的计算 阴极有效总面积的计算。

《硫酸锌做电解液对称电池的循环寿命》1. 硫酸锌电解液的基本原理硫酸锌在电化学中被广泛应用，尤其是作为电解液对称电池的重要组成部分。

作为一种含有锌离子和硫酸根离子的溶液，硫酸锌电解液具有很高的导电性和化学稳定性，这使得它成为制造对称电池的理想候选方案。

在对称电池中，硫酸锌电解液能够实现高效的电池循环，从而提高电池的循环寿命。

2. 硫酸锌电解液对电池循环寿命的影响硫酸锌电解液对电池循环寿命的影响是一个复杂的问题，需要考虑很多因素。

硫酸锌电解液的浓度和纯度对电池的循环寿命有重要影响。

一般来说，较高浓度和较高纯度的硫酸锌电解液能够更好地维持电池性能，并延长其循环寿命。

电解液的循环稳定性也是决定电池循环寿命的重要因素。

如果硫酸锌电解液在循环中发生分解或者污染，都会降低电池的循环寿命。

选用高质量的硫酸锌电解液并严格控制循环条件，是保证电池循环寿命的关键。

3. 提高硫酸锌电解液对称电池循环寿命的途径为了提高硫酸锌电解液对称电池的循环寿命，需要从多个方面进行改进。

应该加强对硫酸锌电解液质量的管控，确保其浓度和纯度符合要求。

应该优化电池的设计结构和工艺，以最大限度地减少硫酸锌电解液的分解和污染。

对硫酸锌电解液的循环条件和参数进行优化，也可以有效地延长电池的循环寿命。

4. 个人观点和理解作为一种重要的电化学材料，硫酸锌电解液对对称电池的循环寿命具有重要影响。

在实际应用中，我们应该重视对硫酸锌电解液质量的管控，并通过技术手段不断寻求提高其循环稳定性的方法。

只有这样，才能实现对称电池的高性能和长循环寿命。

5. 总结硫酸锌电解液对电池循环寿命的影响是一个复杂而重要的问题，需要综合考虑多个因素。

通过优化硫酸锌电解液的质量和循环条件，以及不断提高对称电池的设计和制造工艺，才能实现高性能和长循环寿命的电池。

在这篇文章中，我们深入探讨了硫酸锌电解液对对称电池循环寿命的影响，以及提高循环寿命的方法。

希望对您有所帮助。

硫酸锌作为一种重要的电解液，在对称电池中发挥着关键的作用。

南丹县南方有色冶炼有限责任公司NDNF/JS—SC06～2010锌电解工艺操作规程发放编号：控制状态：编制：梁世心审核：刘旭升曹晓星批准：2010年7月20日发布2010年8月1日实施南丹县南方有色冶炼有限责任公司发布1 范围本规程包括锌电解的工艺流程、大体原理、原材料及其要求、工艺操作条件、职位操作法、产出物料及其质量要求、主要技术经济指标和主要设备。

2 工艺流程锌电解工艺流程见图13 大体原理电解锌沉积大体原理经净化除去各类有害杂质的硫酸锌水溶液，以Pb~Ag为主要成份的多元合金板作阳极，纯铝压延板作阴极，在外电势直流电作用下，溶液中带正电荷的锌离子在阴极按（1）式放电沉积Zn2++SO42－+2e→Zn↓+ SO42－（1）而溶液中带负电荷的OH离子在阳极上按（2）式放电析出。

2H++2OH－2e→2H++H2O+1/2O2↑（2）硫酸锌水溶液电解沉积进程总反映按（3）式进行。

ZnSO4+H2O=Zn↓+H2SO4+1/2O2↑（3）空气冷却塔冷却原理从塔上部喷洒下来的热电解废液与从塔下鼓入的空气逆流运动，由于对流、热传导，电解废液中水分的蒸发带走汽化潜热，使电解废液冷却。

4 原材料及其质量要求电解新液化学成份（mg/L）Zn 120~180g/L Mn ~15g/L Cu≤Cd≤Co≤Ni≤As≤Sb≤Ge≤Fe≤20比重：~。

物理规格：清亮、无色、透明、无悬浮物。

碳酸锶应符合GB/T10660的规定具体要求：白色、无臭、无味、粉末状、不溶于水、比重，含SrCO3≥95%，无严重结块及其它杂物。

骨胶、茶褐色、半透明固体，片状或W形颗粒状，无异物。

酒石酸锑钾（俗称吐酒石）：工业纯锌电解沉积5.1.1 电解新液成份（）。

5.1.2 电解废液成份：Zn 40~65g/L H2SO4 130~220g/L。

5.1.3 混合比15~20:15.1.4 槽温32~45℃5.1.5 流量150~200m3/h·列5.1.6 日平均电流密度400~550A/m2，短时最高电流密度≯650A/m2。

锌电解操作工艺(2010-12-27 19:20:34)转载标签：杂谈一范围本标准规定了电解工艺的基本原理,。

工艺操作条件,岗位操作法, 原材料质量要求，产出物料质量要求,主要技术经济指标和主要设备.二工艺目的及原理1.工艺目的使溶液中的锌通过电积提锌得到锌片，再熔铸成成品锌。

1.原理锌电积一般釆用Pb-Ag(1%Ag)合金板为阳极，纯铝板为阴极，以酸性硫酸锌水溶液作为电解液，当通以直流电时，在阴极上发生锌的析出，在阳极上放出氧气。

阴极上 Zn2++2e=Zn阳极上 H2O-2e=1/2O2 +2H+总反应式为 ZnSO4+H2O=Zn+H2SO4+1/2O2因此，随着电解过程的进行，电解液中的含锌量不断减少，硫酸含量不断增加，为了保持电积条件的稳定，必须不断抽取一部分电解作为废液返回浸出，同时，相应地加入净化了的中性硫酸锌溶解，以补充所消耗的锌量，维持电解液中一定的H+，Zn2+含量，并稳定电解系统中的体积。

三硫酸锌溶液电解锌的生产工艺流程四原辅材料质量要求。

1. 新液成份（g/l）符合企业标准的规定Zn120-150 Cu≤0.002 Cd≤0.003 Fe≤0.015 Co≤0.0015 Ni≤0.0015 As≤0.003 Sb≤0.0005 Ge≤0.00005Mn2.5-52. 废液成份（g/l）Zn35-60 H+140-200五工艺操作条件1. 槽温 37 -42℃2. 电流密度 500-550A/m23. 槽电压3.2-3.3V4. 析出周期 24h5. 同极中心距 62mm6 . 添加剂(1) 吐酒石:出槽前3min-5 min加入电解槽内,一般加入量为0..05-0.1g/槽(2) 骨胶:装槽前1h-3h后加入电解槽内,加入量一般为0.25kg/t锌析出-0.5 kg/t析出锌(3) 碳酸锶视锌析出含铅情况,每班在电解槽内加8次,每次加10-20 kg7. 周期管理掏槽周期 30-40d平刷阳极周期 4-5d平整阴极周期30-40d8. 空气冷却塔主要技术条件进液温度 37-42℃出液温度 30-37℃喷洒压力 0.05MPa清理周期 1-2个月六岗位操作法1. 按槽上把<四关>、槽下<七不准>操作法进行操作（1）槽上把<四关>(a) 导电关:导电头擦亮打紧,两极对正,极距均匀,消灭短、断路板；(b) 极板关:接触准确,及时平整阴阳极板,不合格阴极铝板不装槽；(c) 检查关:精心检查,调整,保证导电良好, 槽上整齐清洁,杂物不得入内；(d) 添加剂关:适时、适量添加添加剂(吐酒石、骨胶、碳酸锶)。

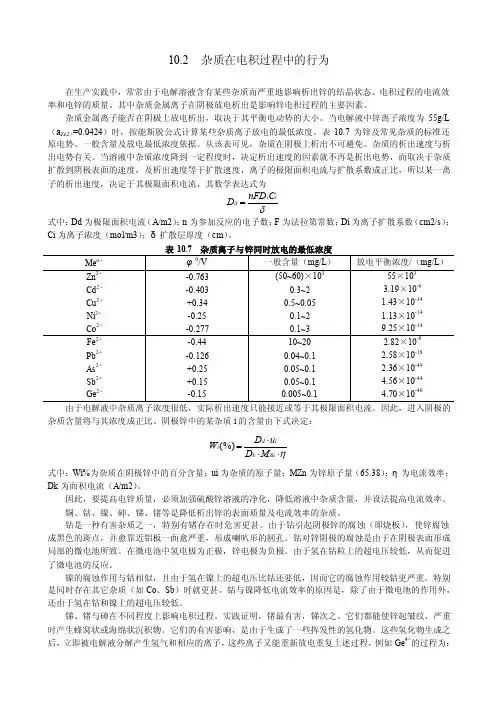

10.2 杂质在电积过程中的行为在生产实践中，常常由于电解溶液含有某些杂质而严重地影响析出锌的结晶状态、电积过程的电流效率和电锌的质量。

其中杂质金属离子在阴极放电析出是影响锌电积过程的主要因素。

杂质金属离子能否在阴极上放电析出，取决于其平衡电动势的大小。

当电解液中锌离子浓度为55g/L （a Zn2+=0.0424）时，按能斯脱公式计算某些杂质离子放电的最低浓度。

表10.7为锌及常见杂质的标准还原电势、一般含量及放电最低浓度依据。

从该表可见，杂质在阴极上析出不可避免。

杂质的析出速度与析出电势有关。

当溶液中杂质浓度降到一定程度时，决定析出速度的因素就不再是析出电势，而取决于杂质扩散到阴极表面的速度，及析出速度等于扩散速度，离子的极限面积电流与扩散系数成正比，所以某一离子的析出速度，决定于其极限面积电流，其数学表达式为δii d C nFD D =式中：Dd 为极限面积电流（A/m2）；n 为参加反应的电子数；F 为法拉第常数；Di 为离子扩散系数（cm2/s ）；Ci 为离子浓度（mol/m3）；δ扩散层厚度（cm ）。

杂质含量将与其浓度成正比。

阴极锌中的某杂质i 的含量由下式决定：η⋅⋅⋅=Zn k id i M D u D W (%)式中：Wi%为杂质在阴极锌中的百分含量；ui 为杂质的原子量；MZn 为锌原子量（65.38）；η为电流效率；Dk 为面积电流（A/m2）。

因此，要提高电锌质量，必须加强硫酸锌溶液的净化，降低溶液中杂质含量，并设法提高电流效率。

铜、钴、镍、砷、锑、锗等是降低析出锌的表面质量及电流效率的杂质。

钴是一种有害杂质之一，特别有锗存在时危害更甚。

由于钴引起阴极锌的腐蚀（即烧板），使锌腐蚀成黑色的斑点，并愈靠近铝板一面愈严重，形成喇叭形的圆孔。

钴对锌阴极的腐蚀是由于在阴极表面形成局部的微电池所致。

在微电池中氢电极为正极，锌电极为负极。

由于氢在钴粒上的超电压较低，从而促进了微电池的反应。
