GDW 1376.2-2013 勘误说明

  • 格式：pdf
  • 大小：226.92 KB
  • 文档页数：5

下载文档原格式

  / 5

合集下载

中国南方电网载波通信验收规范2

中国南方电网载波通信验收规范2

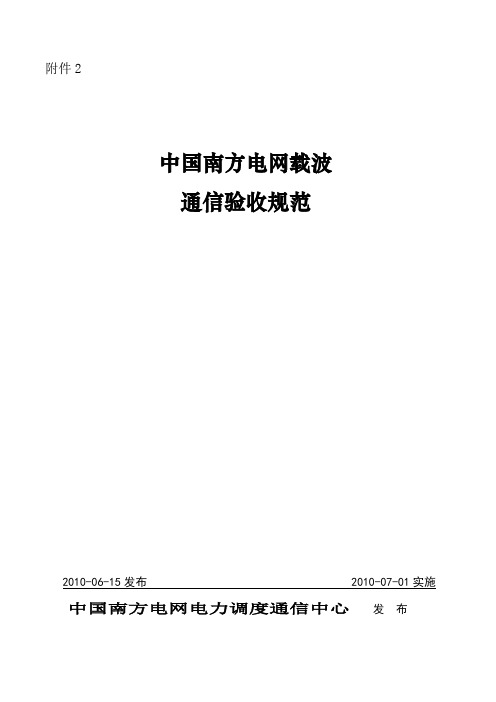

附件2中国南方电网载波通信验收规范2010-06-15发布 2010-07-01实施中国南方电网电力调度通信中心发布目次前言 (II)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4验收要求 (5)4.1工厂验收 (5)4.2随工验收 (6)4.2.1开箱验收 (6)4.2.2载波机、保护接口设备安装检验及单机测试 (6)4.2.3阻波器检验及测试 (9)4.2.4耦合电容器检验及测试 (10)4.2.5结合设备检验及测试 (11)4.2.6高频电缆检验及测试 (13)4.2.7载波通道系统检验及测试 (14)4.3竣工验收 (18)4.3.1 竣工验收至少满足以下要求： (18)4.3.2 应提供技术文件 (18)4.3.3 应提供测试资料 (19)4.3.4 按合同要求提供备品、配件 (19)附录A（规范性附录）载波机及保护接口测试报告 (20)附录B（规范性附录）阻波器测试报告 (24)附录C（规范性附录）耦合电容器检查报告 (26)附录D（规范性附录）结合设备测试报告 (28)附录E（规范性附录）高频电缆测试报告 (30)附录F（规范性附录）高频通道测试报告 (32)前言为保障南方电网安全、优质、经济运行，推进南方电网电力线载波通信系统验收工作的规范化管理，制定本规范。

本规范依据国家标准、行业规范，并结合电力线载波通信技术发展及南方电网实际情况，制定全网统一验收规范，以提高南方电网电力线载波通信系统的管理水平和运行维护水平。

本规范由中国南方电网电力调度通信中心提出、归口并解释。

本规范主要起草单位：中国南方电网电力调度通信中心、贵州电力调度通信局、广东省电力设计研究院。

本规范主要起草人：杨俊权、陈新南、洪丹轲、陈登墀、陈健、刘瑞怡、袁汉云、许筑军、李再歧、田勇、姜海、金海、周欣、菊海峰、欧阳晓林、扬安华。

本规范自2010年7月1日起试行。

中国南方电网载波通信验收规范1 范围本规范规定了中国南方电网有限责任公司所属各单位电力载波通信工程项目施工质量检验、设备功能性能检验、工厂验收、随工验收、竣工验收等工作应遵循的验收规范。

中国南网电网有限责任公司低压电力用户集中抄表系统采集器技术规范

中国南网电网有限责任公司低压电力用户集中抄表系统采集器技术规范

南方电网市场〔2013〕8号附件中国南方电网有限责任公司 发 布低压电力用户集中抄表系统采集器技术规范Q/CSG中国南方电网有限责任公司企业标准目录1范围 (1)2规范性引用文件 (1)3术语和定义 (1)3.1集中器 (1)3.2采集器 (1)3.3手持设备 (1)4技术要求 (1)4.1环境条件 (1)4.2机械影响 (2)4.3工作电源 (2)4.4外观结构 (2)4.5绝缘性能要求 (2)4.6数据传输信道 (3)4.7功能要求 (5)4.8电磁兼容性要求 (6)4.9可靠性指标 (7)4.10 包装要求 (7)5检验规则 (7)5.1检验分类 (7)5.2全性能试验 (7)5.3 到货抽检 (8)5.4 到货验收 (8)5.5 结果处理 (8)5.4 检验项目 (8)前言按照中国南方电网有限责任公司实现电能计量“标准化、电子化、自动化、智能化”的战略目标要求，参考国家和行业标准，结合公司目前和未来的应用需求，对2008年颁布的《营销自动化系列标准》进行了修订，形成计量自动化终端系列标准。

本系列标准包括《中国南方电网有限责任公司负荷管理终端技术规范》、《中国南方电网有限责任公司负荷管理终端检验技术规范》、《中国南方电网有限责任公司配变监测计量终端技术规范》、《中国南方电网有限责任公司配变监测计量终端检验技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统集中器检验技术规范》、《中国南网电网有限责任公司低压电力用户集中抄表系统采集器技术规范》、《中国南方电网有限责任公司低压电力用户集中抄表系统采集器检验技术规范》、《中国南方电网有限责任公司厂站电能量采集终端技术规范》、《中国南方电网有限责任公司厂站电能量采集终端检验技术规范》、《中国南方电网有限公司计量自动化终端外形结构规范》、《中国南方电网有限责任公司计量自动化终端上行通信规约》等12个标准。

《中国南方电网自动电压控制(AVC)技术规范(2010年版)》等三项标准

《中国南方电网自动电压控制(AVC)技术规范(2010年版)》等三项标准
g)高压母线低电压运行时自动闭锁变压器分接头的调整，保证系统的电压稳定；
c)能够对反向调节时间间隔进行设置，防止调节振荡；
d)可自动辨识变压器是否并列运行，对并列变压器分接头进行同步调节，防止无功环流；
e)能够对主变分接头可调档位限制进行设置；
f)能够对控制设备的状态与控制策略进行校核，防止对已投运的电容/电抗器控合或对已退出的电容/电抗器控分等；
g)能够对无功设备的控制步长进行设置，防止控制对电网产生大的波动。
附件1
中国南方电网
自动电压控制(AVC)技术规范
（2010年版）
中国南方电网电力调度通信中心
2010年10月
前 言
为贯彻落实公司体系化、规范化、指标化目标，完善调度自动化专业标准体系，规范和指导南方电网自动电压控制（AVC）系统现有功能的完善，制定本规范。
本规范是在参照国家标准、行业标准及相关技术规范、规定，并考虑南方电网实际运行要求而提出。本规范作为南方电网AVC系统的技术性指导文件，对软件的功能和性能均提出了具体的技术要求。
1.2装备体系
南方电网AVC的技术装备体系是由总调、各省(区)中调、地调能量管理系统、远动传输通道、发电厂远程终端设备或计算机监控系统、发电机组协调控制系统、发电机组及其励磁调节器、电厂AVC子站设备，以及实现AVC功能的应用软件等组成的整体。
1.3适用范围
本规范适用于南方电网总调、各中调、各地调及其直接调度管辖的火力、水力发电厂新(改、扩)建AVC技术装备的设计、选型、安装、调试及运行。
c)具备自动生成具有抽象共性的模型、数据以及画面的建模功能；
d)能够按照规则自动生成电压考核点和功率因数考核点，并可人工修改；
e)支持定义分时段主变无功（功率因数）、母线电压的运行限值；

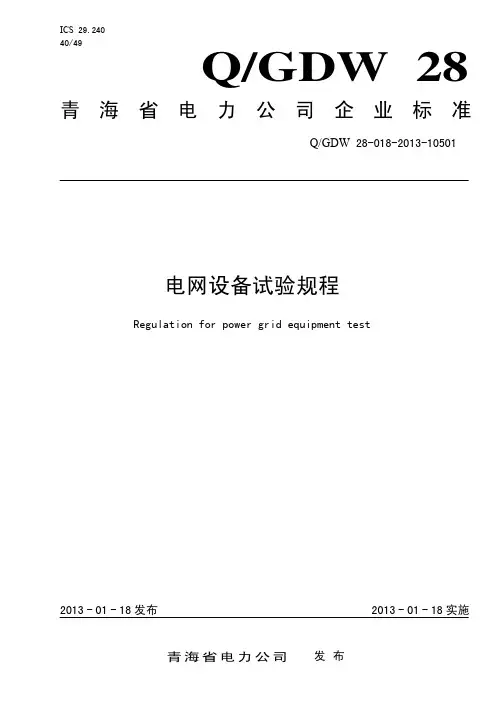

电网设备试验规程

电网设备试验规程
3 术语及定义
下列定义和符号适用于本标准。 3.1
带电检测 live Line Measurement 一般采用便携式检测设备，在运行状态下，对设备状态量进行的现场检测，其检测方式为短时间内 带电检测，有别于长期连续的在线监测。 3.2 红外热像检测 infrared Thermograph Inspection 利用红外热像技术，对电力系统中具有电流、电压致热效应或其他致热效应的带电设备进行检测和 诊断。
5.1 油浸式变压器（电抗器） ........................................................ 4 5.2 电容式电压互感器、耦合电容器、电流互感器 ...................................... 6 5.3 SF6 电流互感器 ................................................................. 8 5.4 并联电容器、干式电抗器 ........................................................ 9 5.5 氧化锌避雷器 ................................................................. 10 5.6 GIS、罐式断路器 .............................................................. 10 5.7 SF6 瓷柱式断路器 .............................................................. 12 5.8 110kV 电力电缆................................................................ 13 5.9 隔离开关 ..................................................................... 14 5.10 支柱瓷绝缘子 ................................................................ 15 5.11 架空母线 .................................................................... 15 5.12 输电线路 .................................................................... 16 5.13 接地装置 .................................................................... 17 6 10kV、35kV 交流电气一次设备 ....................................................... 17 6.1 油浸式变压器/电抗器 .......................................................... 17 6.2 电流互感器 ................................................................... 18 6.3 电压互感器 ................................................................... 19 6.4 氧化锌避雷器 ................................................................. 19 6.5 开关柜（包括封装的母线、PT、CT、PB 等设备） ................................... 20 6.6 敞开式断路器和隔离开关 ....................................................... 21 6.7 电力电缆 ..................................................................... 22 6.8 母线 ......................................................................... 23 6.9 支柱瓷绝缘子 ................................................................. 23 6.10 输电线路 .................................................................... 24 6.11 接地装置 .................................................................... 25 6.12 干式变压器 .................................................................. 25 6.13 并联电容器、电抗器 .......................................................... 25 附录 A（规范性附录） 试验项目检测要求 ............................................... 27 编制说明 ............................................................................ 34

广东电网公司变电站接地网验收规范

广东电网公司变电站接地网验收规范
广东电网公司变电站接地网验收规范

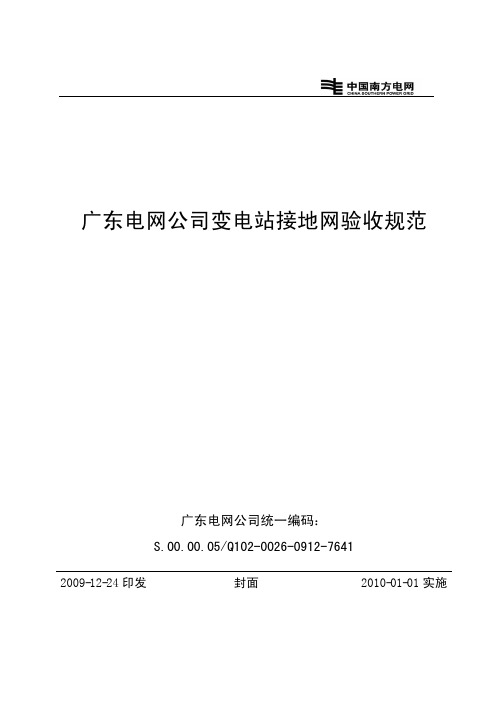

广东电网公司统一编码： S.00.00.05/Q102-0026-0912-7641
2009-12-24 印发
封面
2010-01-01 实施
本制度信息
制度名称 制度编号 对应文号 版次 0912 版
广东电网公司变电站接地网验收规范 S.00.00.05/Q102-0026-0912-7641
工前没有进行中间验收的部分必须开挖检查，重新履行该部分的中间验收手续后方可申请最终验收。
5 验收内容及要求
5.1 接地网工程的资料验收 新建、扩建、改造变电站接地网应检查已具备以下相关资料及可修改的电子化图纸资料。 a) 变电站一次接线图（含运行编号） b) 接地网的施工设计图 c) 接地网实际施工的竣工图 d) 变更设计的实际施工图 e) 设计变更通知单、工程联系单以及变更设计的证明文件 f) 厂家提供的设备和材料（如接地网材料和降阻剂材料）出厂合格证、试验和现场检验记录 g) 安装技术记录（包括施工记录、隐蔽工程验收记录和工程施工质量检验评定记录等） h) 接地网的中间验收记录或报告 i) 接地网的交接试验记录及报告(包括：主接地网接地阻抗、电气完整性测试、跨步电压和接 触电压测试等，按照 DL/T 475—2006《接 地 装 置 特 性 参 数 测 量 导 则 》 的 试 验 方 法 和 试 验 要 求 进 行 ) ，内容齐全，且测试结果满足设计要求。 j) 其它资料
1 适用范围
广东电网公司变电站接地网验收规范
本规范适用于广东电网公司（以下简称公司）所辖 110kV 及以上变电站接地网的验收管理，35kV 及以下变电站接地网的验收管理参照执行。
2 引用标准
下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所

中国移动广东公司GSM基站验收规范

中国移动广东公司GSM基站验收规范

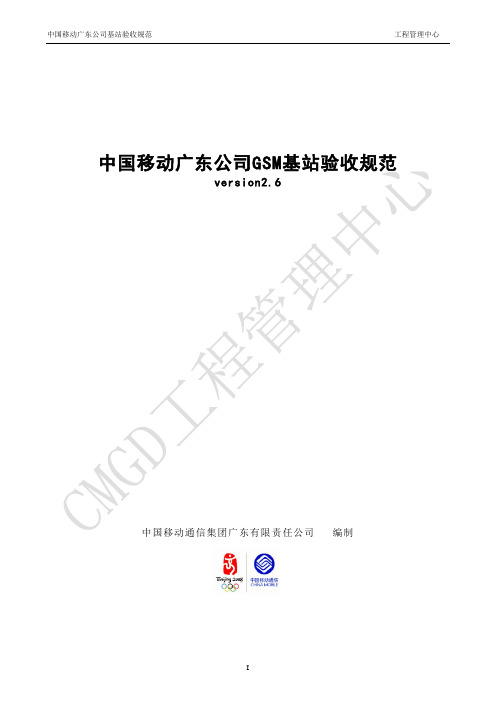

中国移动广东公司GSM基站验收规范version2.6中国移动通信集团广东有限责任公司编制目录目录 (I)第1章总则 (1)第2章基站机房 (2)2.1机房高度面积 (2)2.2机房荷载 (2)2.3机房改造要求 (2)2.4机房照明 (2)2.5机房环境 (3)2.6机房防火 (3)2.7机房防水 (3)2.8机房密封 (3)2.9机房温湿度 (3)2.10机房空调 (3)第3章无线设备 (4)3.1室内无线设备安装 (4)3.1.1走线通道 (4)3.1.2无线机架的安装 (4)3.1.3机架间的电缆 (5)3.1.4机柜内部电缆 (6)3.1.5机架内设备单元的安装 (6)3.1.6标签 (6)3.1.7配线架(DF 架) 的安装 (6)3.1.8PCM线安装 (7)3.2室内接地 (7)3.2.1联合接地 (7)3.2.2室内接地汇集线 (7)3.2.3入机房的接地引入线 (8)3.2.4设备的母地线 (8)3.2.5馈线的母地线 (8)3.2.6设备接地 (8)3.2.7室内馈线接地 (9)3.3室外天馈系统 (9)3.3.1天线设备 (9)3.3.2室外馈线 (11)3.3.3室外天馈系统接地 (11)3.4无线设备调测 (13)3.4.1无线指标检查 (13)3.4.2爱立信RBS2000型基站 (13)3.4.3爱立信RBS200型基站 (14)3.4.4华为BTS3012型基站 (15)第4章电源设备 (17)4.1电源设备安装 (17)4.1.1交流设备安装 (17)4.1.2进机房电源线 (17)4.1.3开关电源设备安装 (17)4.1.4直流变换(DC-DC）设备安装 (17)4.1.5直流电缆 (17)4.1.6熔丝开关 (20)4.1.7电池安装 (20)4.1.8标签 (21)4.1.9设备外观 (21)4.2电源设备调测 (21)4.2.1交流电输入 (21)4.2.2直流输出 (21)4.2.3系统均流 (21)4.2.4监控单元 (21)4.2.5电池供电 (22)4.2.6参数设置 (22)第5章外部告警 (23)5.1外部告警设备性能及安装 (23)5.1.1温度告警 (23)5.1.2烟感告警 (23)5.1.3湿度告警 (23)5.1.4水浸告警 (23)5.1.5门控告警 (24)5.2外部告警的连接 (24)5.3外部告警的设置 (24)5.4外部告警的测试 (25)5.4.1温度告警测试 (25)5.4.2烟雾告警测试 (26)5.4.3电源告警测试 (26)第6章室外型基站无线设备安装 (28)6.1RRU光纤、直流电源线室外部分安装要求 (28)6.2华为DBS3900 设备 (28)6.2.1无线设备安装 (28)6.2.2线缆布放 (33)6.2.3室外天馈系统 (35)6.3爱立信RBS2111设备 (36)6.3.1室外防盗铁笼安装 (36)6.3.2无线设备安装 (36)3.1.9基站调测 (38)6.4华为微蜂窝基站(3002E、3006C)设备 (38)6.4.1走线通道 (38)6.4.2无线机架的安装 (38)6.4.3室外接地 (40)6.4.4电源 (40)第7章竣工文件 (41)第8章工程验收评估 (42)附件一微蜂窝基站设备安装规范 (43)附件二 EDGE功能测试规范 (46)第1章总则1.为保证移动电话扩容工程的施工质量、明确工程质量监查的技术规范，特制定本检查细则。

广东电网公司以太网无源光网络EPON设备准入质量抽检检测细则

中国南方电网CHINA SOUTHERN POWER GRID广东电网公司以太网无源光网络(EPON设备准入质量抽检检测细则2011年8月1 规范性引用文档 (3)2 术语和定义 (3)3 抽检项目 (3)4 检测方法 (4)4.1 .测试准备 (4)4.2 参与测试的设备表 (5)4.3 检验方法 (5)4.3.1 硬件结构特性 (5)4.3.2 设备接口、数量 (5)4.3.3 OLT PON 口特性测试 (5)4.3.4 ONU PON 口特性测试 (6)4.3.5 工业级性能 (7)4.3.6 温湿度测试 (8)4.3.7 电源 (9)4.3.8 整机功耗 (9)4.3.9 OLT 以太网功能测试 (9)4.3.10 ONU 以太网功能测试 (13)4.3.11 系统基本功能测试 (18)4.3.12 系统以太网性能测试 (22)4.3.13 QOS 功能验证 (23)4.3.14 系统可靠性测试 (26)4.3.15 安全功能 (28)4.3.16 系统网管测试 (32)4.3.17 技术资料审查 (38)4.3.18 电源电压范围及波动范围 (39)5 检测结果判定 (39)1规范性引用文档2术语和定义无3抽检项目根据《以太网无源光网络（EPON）设备采购技术条件书》的要求，对送检的以太网无源光网络（EPON）设备进行检测。

抽检项目如下，实际测试时，可能会根据实际情况增加测试项目，具体情况见测试大纲。

凡在实际抽检测试过程中所有存在技术问题，以《以太网无源光网络（EPON）设备采购技术条件书》为准，测试单位有权利按平等原则根据实际情况增加测试内容。

4检测方法4.1 ■测试准备(1)技术准备查阅有关图纸、技术资料，清楚设备运行及缺陷情况、周围设备带电情况, 并且做好工作记录等。

(2)工器具、备品备件及材料准备4.2参与测试的设备表4.3检验方法4.3.1硬件结构特性4.3.2设备接口、数量4.3.3 OLT PON 口特性测试图所示:图2 OLT光接收机灵敏度测试配置测试步骤：测试连接如上图所示1. 如图1正确连接设备，将光功率计连接到被测OLT端口，待OLT输岀功率稳定，从光功率计读岀无信号输入时发送光功率；2. 如图2建立OLT光灵敏度测试系统，ONU正常工作，调整光衰减器，逐渐加大衰减值，调节过程尽可能平稳和缓慢，以完全丢包时的OLT接收光功率作为OLT光接收机灵敏度的测试标准。

双模通信技术规范：采集器模块技术规范20150105综述

1.1
使用无线电波暗室作为微功率无线检测环境，无线电波暗室对800MHz以下频率的无线电信号有70dB以上的抑制，可以提供比较干净的无线通信环境，隔离外界无线电波对测试设备的干扰。无线电波暗室的选取和校准方法参见IEC 60489-1-1999。
1.2
图1-1是微功率通信性能测试的系统示意图，系统由无线电波暗室，综测仪，互联互通微功率无线协议发送器和误码分析仪组成。
表1GFSK符号编码
符号
编码
“0”
f0-Δf
“1”
f0+Δf
4.2.3
调制信号的频率相对于载波频率的摆动幅度值，频率偏差值为25±5kHz。
4.2.4信道带宽
在4.2.3节定义的频率偏差之下，信道带宽小于100kHz。
4.2.5
码流发送的顺序定义为：低码位在前，高码位在后。
4.2.6
如错误!未找到引用源。，来自PPDUPPDU（PHY Protocal Data Unit:物理层协议数据单元）的二进制码流先进行白化（Data Whiting）处理，白化处理后进入GFSK调制器进行调制，GFSK调制器输出对应的调制信号。
微功率无线协同组网：按照微功率通信协议进行组网。
载波通信协同组网：响应集中器主模块的载波组网命令。
微功率无线和载波的场强收集：根据集中器主模块的命令，汇报场强信息，便于主节点形成完整的场强表
协同混合路由：根据集中器主模块的动态路由算法，实现消息路由转发。
4.
所属设备需要满足电磁兼容相关要求。
附录一互联互通微功率无线本地通道的检测方法
4.5.3 带外传导骚扰电平
带外传导骚扰电平见表3
表3带外传导骚扰电平限值
4.
采集器双模通信节点是从节点，在收到主节点的命令时完成对应的操作。根据主节点的命令，协同主节点完成微功率无线的组网、载波通信组网和双模的混合组网。

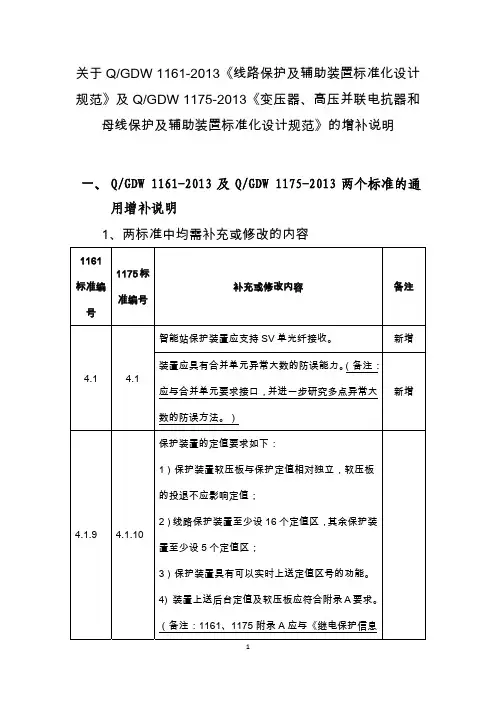

软件版本认证检测依据附件7 关于QGDW 1161-2013及QGDW 1175-2013的增补说明
