柱上开关1. 引言柱上开关（Pole-mounted switch）是一种用于中、低压电力线路中的设备，用于控制电力线路的断开和接通。
通常安装在电力线路的柱子上，用来实现电网的分段、分支和调度。
柱上开关具有灵活性高、操作简便、可靠性好等特点，在电力系统中发挥着重要的作用。
本文将介绍柱上开关的工作原理、结构组成、安装方式以及常见故障处理方法。
2. 工作原理柱上开关的主要工作原理是通过控制柱上开关的导电片和隔离片的位置，来实现对电力线路的断开和接通。
当导电片与隔离片相连时，电力线路闭合，电流可以通过；当导电片与隔离片分离时，电力线路断开，电流无法通过。
柱上开关的导电片和隔离片通过绝缘杆、操作杆等进行操控。
通过调控操作杆的位置，可以实现柱上开关的断开和接通。
柱上开关通常由操纵柄、绝缘杆、导电片、隔离片等组成，其中导电片和隔离片具有良好的绝缘性能和机械强度。
3. 结构组成柱上开关的结构主要包括以下组成部分：3.1 操纵柄操纵柄是用于控制柱上开关的位置，实现断开和接通的操作。
操纵柄一般位于柱上开关的顶部，通过旋转或倾斜来控制导电片和隔离片的位置。
3.2 绝缘杆绝缘杆是用于将操纵柄的动作传递给导电片和隔离片的部件。
它通常由绝缘材料制成，以保证在工作过程中不发生电流泄漏和短路现象。
3.3 导电片和隔离片导电片和隔离片是实现断开和接通功能的关键部件。
导电片一般由铜、铝等导电材料制成，而隔离片则由绝缘材料制成。
3.4 支座和安装杆支座和安装杆是用来支撑柱上开关的部件。
支座通常固定在电力线路的柱子上，而安装杆则连接支座和柱上开关，起到固定和支撑的作用。
4. 安装方式柱上开关的安装方式主要有以下几种：4.1 单柱式安装单柱式安装是将柱上开关单独安装在电力线路的柱子上。
这种安装方式适用于需要单独控制某一段电力线路的情况，操作简单方便。
4.2 双柱式安装双柱式安装是将两个柱上开关安装在不同的柱子上，通过导线连接起来。
这种安装方式适用于需要分段控制电力线路的情况，可实现电力线路的分支和调度。
柱上开关安装施工方案一、前言柱上开关是供电系统中常见的一种设备，用于控制电力设备的开关状态。
安装施工方案的编制是确保柱上开关安装过程顺利进行的关键。
本文档将介绍柱上开关的安装施工方案，包括前期准备、安装步骤和安全注意事项等内容。
二、前期准备在进行柱上开关的安装施工之前，需要进行一些必要的准备工作，以确保安装过程的顺利进行。
具体的准备工作包括：1.设备准备：准备好所需的柱上开关设备、安装工具和备用配件等。
2.材料准备：准备好所需的电缆、导线、绝缘材料、接线端子等。
3.施工准备：对施工现场进行清理，确保施工区域干净整洁，并划定好安全区域。
三、安装步骤步骤一：选址和布置1.根据设计要求，选择合适的柱上开关设备安装位置，并进行标记。
2.根据标记确定的位置，进行地基的施工，并确保地基平整牢固。
3.根据设计要求，在地基上设置柱上开关设备的基础。
步骤二：安装设备1.将柱上开关设备安装在基础上，确保设备垂直并固定好。
2.连接柱上开关设备和电缆，使用合适的接线端子进行连接。
3.检查设备的接线情况，确保连接牢固可靠，并进行必要的绝缘处理。
步骤三：接地处理1.对柱上开关设备进行接地处理，确保设备的安全运行。
2.使用合适的导线和接地装置，将柱上开关设备接地。
3.检查接地装置的连接情况，并进行必要的绝缘处理。
步骤四：调试和测试1.按照柱上开关设备的使用说明，进行设备的调试和测试。
2.检查开关操作是否正常，确保设备的功能完好。
3.进行必要的电气参数测试，确保设备符合设计要求。
四、安全注意事项在柱上开关安装施工过程中，需要注意以下安全事项：1.操作人员需要穿戴好相应的安全防护装备，包括安全帽、绝缘手套、绝缘鞋等。
2.在进行电气接线时，必须先切断电源，并使用工具进行绝缘处理，防止触电事故。
3.操作人员需要熟悉柱上开关设备的使用说明，并按照说明进行操作。
4.在施工现场要设置警示标志，提醒他人注意安全。
五、总结本文档介绍了柱上开关安装施工方案，包括前期准备、安装步骤和安全注意事项等内容。

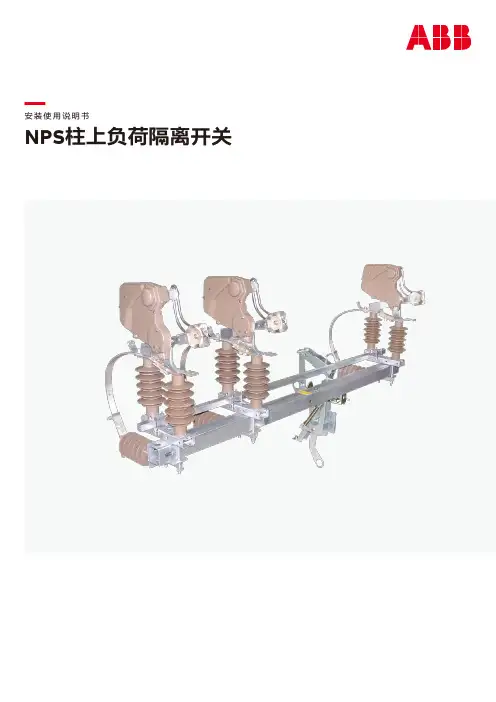

—安装使用说明书NPS柱上负荷隔离开关040505050612131314前言1. 装箱和运输2. 验收3. 储存4. 安装5. 操作6. 定期检查7. 维修和维护8. 备件和辅助元部件 —目录4N P S柱上负荷隔离开关安装使用说明书—前言•感谢您选购ABB公司的柱上负荷隔离开关！本说明书包括安装和使用NPS柱上负荷隔离开关所必需的技术资料。
为了保证正确安装和使用此开关，请仔细阅读本说明书，本说明书中的图解可能与实际中的有所不同。
本说明书以安装方式151为例进行说明•发运：负荷隔离开关在出厂时，整体发运•此外，有关的资料文件和所需提供的配件以及备件也附在相应的包装箱内•可选件等根据产品供货合同中的要求提供•维修：若需更换某一零部件，请采用本公司提供的标准配件。
对于如何正确的安装，请参阅有关的说明或向ABB公司售后服务部门咨询•所有的安装、使用、操作和维护工作，必须由合格的专业人员去承担•环保：NPS柱上隔离负荷开关均采用环保的材料•参照标准：GB 1985, GB 3804, GB/T 11022, IEC62271-102, IEC 60265-1—1 装箱和运输装箱和运输/验收/储存5NPS柱上负荷隔离开关采用专门的装运方式。
装箱时开关应处于合闸位置，操作机构在公司已完成安装调试。
开关本体及重要的零部件均用塑料薄膜覆盖加以—2 验收NPS柱上负荷隔离开关是单独包装箱从本公司进行发货，其中包装箱装有以下物品：•安装使用说明书（本文件）•检验报告•产品合格证•装箱单（此单在包装箱外）•开关本体（操作机构已安装）•4根M12x120螺栓•4根M16x250抱箍紧固螺杆•12根M12x40紧固螺栓•1套横担抱箍•如产品为非标，则加配非标零件图纸开箱后，如发现任何损坏或问题，应在收到货物五天之内，尽快与ABB公司售后服务部门联系。
ABB公司仅提供订货时所规定的并经过确认的元器件。
—3 储存储存时应将装置盖好，置放无腐蚀的环境中，且远离易燃、易爆物品，储存环境温度在-40℃~+60℃之间。
产品简介柱上负荷开关／用户自动分界开关RL-MA/A/SA +系列施耐德电气前言RL-MA/A/SA+系列我们的目标为我们的用户和全社会提供先进的中压架空线路系统自动化、保护以及控制系统设备。
我们的柱上产品家族包括：●RL系列SF6气体绝缘三相负荷开关/用户自动分界开关●U系列固体绝缘三相真空自动重合器●N系列SF6气体绝缘三相真空自动重合器●PTCC系列柱上通讯控制器●ADVC系列柱上通讯控制器●ESC100用户自动分界开关控制器今天的电力用户希望尽量减少停电和降低运行成本。
为了使您未来的配电系统更具竞争力，施耐德电气坚持不懈地致力于向您提供在未来更具竞争性的最先进的配电设备。
过去，用户仅仅是为了满足负荷增加的需要而购买负荷开关等配电设备。
今天，应用这种高新技术设备，并综合对已有配电系统更完善的管理，即可实现提高供电可靠性的前提下降低运行成本并增加投资回报率。
介绍和应用介绍 (7)开关的基本运行操作 (7)开关用作自动分段器运行 (8)开关用作用户自动分界开关运行 (8)产品优点模块化设计 (9)先进绝缘技术 (9)内置电流、电压传感器 (9)低气压闭锁 (9)远程控制和监控 (9)减少安装成本 (9)减少操作成本 (9)增加收益 (9)延缓基本建设工程项目再投资 (10)用户信赖 (10)无障碍通讯 (10)开关描述开关触头 (11)操作机构 (11)外壳 (11)指示器 (11)电流互感器 (11)电压传感器 (12)操作 (12)电路 (12)测量功能相过流故障检测 (13)单相接地故障检测 (13)浪涌抑制 (13)自动分段功能 (13)供电中断 (13)顺序复归时间 (13)电压 (14)电流 (14)有功功率(单方向流量或总流量) (14)功率因数 (14)测量值历史数据 (14)历史事件 (14)气体压力测量 (14)ESC100柱上控制器相间故障过流分闸功能 (15)零序电流分闸/报警功能 (15)失压报警功能 (15)功能与特点 (15)指示灯功能说明 (15)RL-PLC 掌上可编程控制器设置投切 (16)蓄电池电源开关 (16)按键功能说明 (16)本地遥控功能说明 (16)ESC100控制器的特点 (16)结构特点 (16)ESC100控制器与开关及电源PT的连接控制器与开关通过航插连接 (17)控制器与电源PT的连接 (17)控制器单（双）电源PT的连接 (18)ESC100控制器的通讯功能 (18)通用信息RL系列负荷开关/自动分段器电气参数 (19)ESC100控制器技术参数 (19)ESC100控制器外形尺寸 (19)ESC100控制器重量 (19)ESC100控制器使用环境 (18)柱上安装细节柱上安装细节 (21)ESC100控制器安装尺寸 (22)订货信息负荷开关/自动分段器 (23)附录ESC100控制器码盘定值设定.......................................................................24-26 RL-PLC 掌上可编程控制器的遥控 ...............................................................27-28 ESC100控制器GSM/GPRS通讯设定...........................................................29-35施耐德电气RL-MA/A/SA+系列柱上SF6气体绝缘用户自动分界开关具备手动和自动两种操作方式。

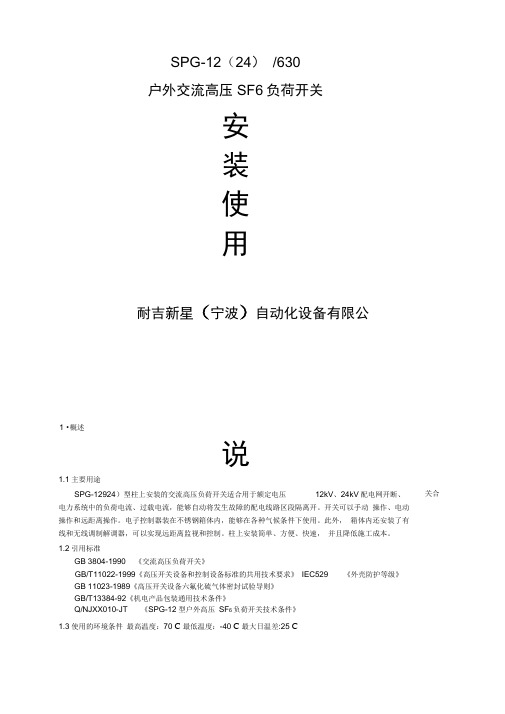

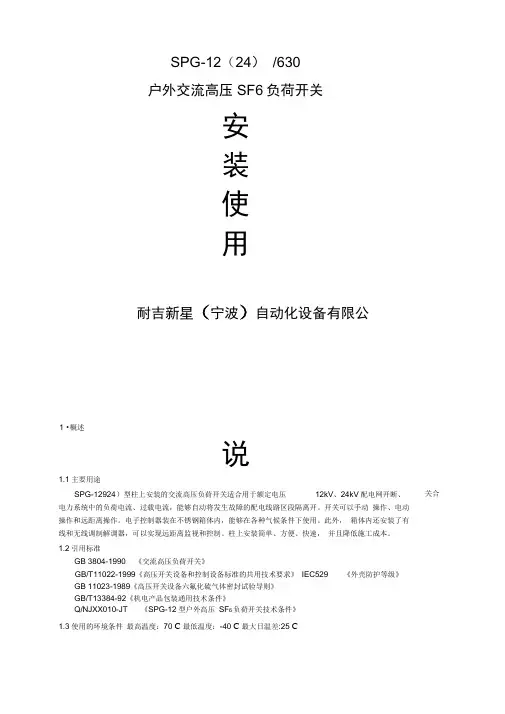

1 •概述耐吉新星（宁波）自动化设备有限公关合SPG-12（24） /630 户外交流高压SF6负荷开关安 装 使 用说1.1主要用途SPG-12924）型柱上安装的交流高压负荷开关适合用于额定电压12kV 、24kV 配电网开断、电力系统中的负荷电流、过载电流，能够自动将发生故障的配电线路区段隔离开。
开关可以手动 操作、电动操作和远距离操作。
电子控制器装在不锈钢箱体内，能够在各种气候条件下使用。
此外， 箱体内还安装了有线和无线调制解调器，可以实现远距离监视和控制。
柱上安装简单、方便、快速， 并且降低施工成本。
1.2引用标准GB 3804-1990 《交流高压负荷开关》GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》 IEC529 《外壳防护等级》GB 11023-1989《高压开关设备六氟化硫气体密封试验导则》 GB/T13384-92《机电产品包装通用技术条件》Q/NJXX010-JT 《SPG-12型户外高压 SF 6负荷开关技术条件》 1.3使用的环境条件 最高温度：70 C 最低温度：-40 C 最大日温差:25 C海拔高度：＜3000m污秽等级："级覆冰厚度:10mm积雪厚度:35mm日照强度：0.1W/cm2历年平均雷暴日：40天最大风速：35m/s（离地面10m高,10min的最大平均风速）相对湿度：日平均95% 月平均90%耐地震能力：按8度设防，地面水平加速度0.25g，垂直加速度0.125g。
1.4产品型号SPG-12（24） / 630 —口□M—手动A—.电动___________ D-端子出线、L-电缆出线_________________ 额定电流（A）----------------------- 额定电压（kV）户外柱上SF6负荷开关2.技术参数2.1主要技术参数（见表1）表12.2负荷开关外形尺寸及安装尺寸（见图1）图1负荷开关外形尺寸3.开关结构及其动作原理3.1操作机构产品按所配操动机构分为A、M型。
安装使用说明书ZW□-12/630-20柱上开关格雷诺（厦门）开关有限公司1.产品概要Z W□-12用户分界断路器（V-I-T-C电压-电流-时间-计数控制自动断路器）是满足快速发展的智能配电网对终端开关设备的需求而开发的新一代智能自动真空断路器。
用户分界断路器利用电压,电流,时间,计数（失压次数和故障电流次数）信息控制的线路自动化智能真空断路器,它保留了电流时间控制（ IT）和电压时间控制（ VT）方式的优点并祢补了其缺陷。
具有过流、过压、欠压、缺相、单相接地、涌流抑制、冷负荷起动抑制开断、断线、高阻抗接地等保护功能。
适应于配网的环网线路、放射性线路、分支线路和终端用户线路.2. 结构特点ZW□-12用户分界断路器采用 SF6(干燥空气) 气体绝缘、真空灭弧方式，具有良好的绝缘和灭弧性能。
VITC控制装置发出指令，由弹簧机械操作机构操作开关合闸/分闸，分/合闸状态由机械保持。
断路器本体ZW□-12用户分界断路器为全绝缘、全密封、免维护，具有良好的开断性能、优良的电气特性、运行可靠性高。
整个结构由合闸弹簧、储能系统、分合闸线圈、手动分合闸系统、辅助开关及储能指示等部件组成，具有开断性能稳定可靠、无燃烧和爆炸危险，免维护、体积小、重量轻和使用寿命长等特点。
其主要结构特点如下：1）采用304不锈钢制作的箱体，采用全封闭结构，箱内充以干燥空气（SF6气体），密封性能好，确保在湿热地区运行开关箱体不锈蚀。
2）具有全密封、共箱式、防爆、防潮、防凝露、防尘结构设计，带电部分不外露。
开关的高压部分、传感器及控制回路和操作机构均密封在箱体内，全密封的开关其防护等级可达到IP67，具有严密的防浸水性能。
合理的密封结构，使产品达到Ⅳ级污秽等级，适用于外部各种恶劣环境运行。
因此开关整体可30年免维护使用。
3）采用高强度瓷质套管和硅橡胶整体浇注的绝缘套管，具有耐高低温、耐紫外线、耐老化的特点，保证良好的外绝缘。
4）操作机构采用小型化弹簧操作机构，分合闸能耗低；机构传动采用直动传输方式，分合闸部件少，可靠性高。
编号:10kV 线路柱上开关安装作业指导书编写:年月日审察:年月日赞同:年月日作业负责人 :作业时间年月日时分至年月日时分XX供电公司 XX工区1工作任务本作业指导书针对10kV 线路柱上开关安装工作。
2工期安排序号内容负责班组计划日期1班月日2班月日3班月日3、准备作业阶段准备工作√序号内容标准备注勘探作业现场需要停电的范围、保留的带电部位和作业地址、条件、环境及其他危险点；对危险性、复杂1现场勘探性和困难程度较大的作业项目，应拟定组织措施、技术措施、安全措施并做好记录2依照现场情况确定各工序或小组的作业任务依照现场勘探情况对工作量进行分解3向调换提出工作申请票依照检修计划，提前七个工作日向调换提申请票按需要进行现场勘探，依照《现场标准化作业指导书依照现场实质和停电要求编写并组织学习作业指导4编制导则》编制本作业指导书，并按要求进行技术交书底，工作班组必定全员参加，认真学习，全面解析5拟定安全措施及技术措施措施正确齐全，附和实质6签发工作票及作业安全措施票签发人审察无误后签发7工作前准备检修工具、资料全部工具均为在查验周期内的合格品。
主要工器具√序号名称型号单位数量备注1脚扣2安全带3验电器4接地线5绝缘手套6安全围栏7个人工具8断线钳9钢丝绳套10液压钳11传达绳注：准备的工器具依照现场情况详尽确定。
主要备品备件及资料√序号名称规格单位数量备注1断路器2铜铝过渡端子3绝缘导线4高压隔走开关√序号名称规格单位数量备注5 6 7避雷器钢绞线螺丝注：准备的资料依照现场情况详尽确定。
危险点解析及安全控制措施√序号危险点安全措施内容1误登杆塔判明线路名称、杆号，核对色标牌1、登杆前检查杆根有无松动、杆身有无裂纹；正确检查及使用登杆工具；2、登杆时，踩稳扎实，防范打滑。
2高空坠落3、高处作业，安全带应系在牢固的构件上，安全带扣环应牢固。
转位时不得失去安全带或后备保护绳的保护。
1、全面检查、核对现场设备名称、调换编号，断路器、隔走开关的地址可否全部在断开地址。
10kV架空线路停电更换（安装）柱上开关和PT作业指导书编号：Q/CSG-GZDW PD JS S 008 00 2014(1)
一、作业前准备
二、作业过程
三、作业终结
填写要求：
1．“作业记录”：如正常则填写“√”、异常则填写“O”、无需执行则填写“×”；对“风险评估”和“控制措施”栏目中对存在风险填写“√”，不存在风险则填写“×”；
2．工作回顾：由工作负责人填写，从本次作业是否有新的安全风险、全部风险的控制措施是否足够和有效、施工方法和工艺是否满足设备质量控制要求、改进措施与建议、是否有遗留问题等方面进行回顾。
3．工作完毕后，工作安排人负责对本次工作进行总体评价，并对工作负责人填写的内容进行分析，对相关问题提出处理意见。

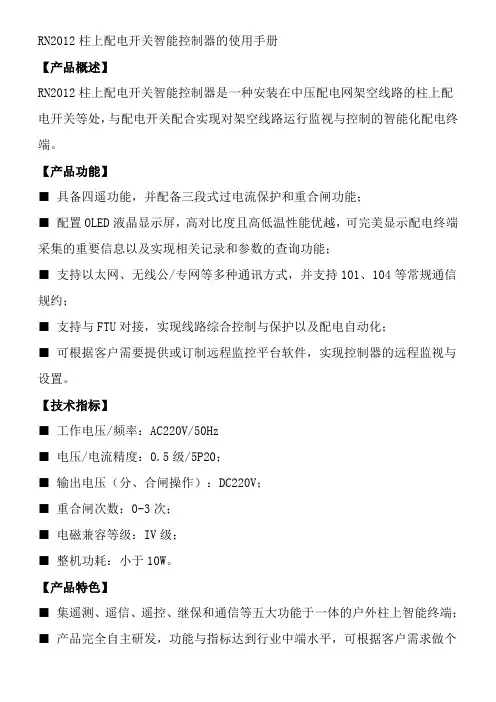

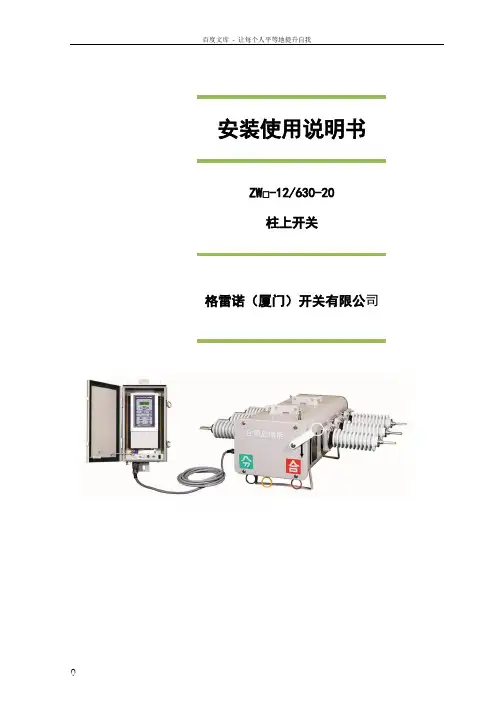

安装使用说明书ZW□-12/630-20柱上开关格雷诺（厦门）开关有限公司格雷诺（厦门）开关有限公司1.产品概要Z W□-12用户分界断路器（V-I-T-C电压-电流-时间-计数控制自动断路器）是满足快速发展的智能配电网对终端开关设备的需求而开发的新一代智能自动真空断路器。
用户分界断路器利用电压,电流,时间,计数（失压次数和故障电流次数）信息控制的线路自动化智能真空断路器,它保留了电流时间控制（ IT）和电压时间控制（ VT）方式的优点并祢补了其缺陷。
具有过流、过压、欠压、缺相、单相接地、涌流抑制、冷负荷起动抑制开断、断线、高阻抗接地等保护功能。
适应于配网的环网线路、放射性线路、分支线路和终端用户线路.2. 结构特点ZW□-12用户分界断路器采用 SF6(干燥空气) 气体绝缘、真空灭弧方式，具有良好的绝缘和灭弧性能。
VITC控制装置发出指令，由弹簧机械操作机构操作开关合闸/分闸，分/合闸状态由机械保持。
2.1断路器本体ZW□-12用户分界断路器为全绝缘、全密封、免维护，具有良好的开断性能、优良的电气特性、运行可靠性高。
整个结构由合闸弹簧、储能系统、分合闸线圈、手动分合闸系统、辅助开关及储能指示等部件组成，具有开断性能稳定可靠、无燃烧和爆炸危险，免维护、体积小、重量轻和使用寿命长等特点。
其主要结构特点如下：1）采用304不锈钢制作的箱体，采用全封闭结构，箱内充以干燥空气（SF6气体），密封性能好，确保在湿热地区运行开关箱体不锈蚀。
2）具有全密封、共箱式、防爆、防潮、防凝露、防尘结构设计，带电部分不外露。
开关的高压部分、传感器及控制回路和操作机构均密封在箱体内，全密封的开关其防护等级可达到IP67，具有严密的防浸水性能。
合理的密封结构，使产品达到Ⅳ级污秽等级，适用于外部各种恶劣环境运行。
因此开关整体可30年免维护使用。
3）采用高强度瓷质套管和硅橡胶整体浇注的绝缘套管，具有耐高低温、耐紫外线、耐老化的特点，保证良好的外绝缘。
4）操作机构采用小型化弹簧操作机构，分合闸能耗低；机构传动采用直动传输方式，分合闸部件少，可靠性高。
合闸弹簧、超程弹簧采用日本材料和日本加工工艺，保证弹簧在高温、低寒冷区域常年使用的机械性能。
5）操作机构置于密封的机构箱中，解决了机构的锈蚀的问题，提高了机构的可靠性。
6）整体结构设计合理，电动、手动操作灵活，可方便地选用座式或吊式安装。
7）开关内置A、B、C三相电流互感器、1只零序电流互感器和6只电压传感器（RTV），以采集配电网运行参数。
电流互感器变比：1000：1A；或600：1A；精度0.5级。
可测量的最小一次侧电流：1A（二次侧电流为1mA）。
变比可由用户自行设定。
为了防止CT开路或电流测量装置的过电流，产品配置了防开路和过电流保护装置。
阻抗式电压传感器。
电源侧A、B、C和负荷侧R、S、T共有2组6个，变比为5774V／0.4 V（二次电压可以根据需要调整）；精度（-25℃～+80℃）稳定地保持在0.5%；相位角度误差±＜1度。
可保障所采集信号的精度。
零序电流互感器：一组3只变比1000/1A 热稳定电流630A/4s，局放小于5pC，。
2.2控制装置MPP-ASS控制装置不仅可以按原有的分段器IT方式或配电开关VT方式运行，也可以按VITC 方式运行。
与原有的IT方式或 VT方式相比具有极好的兼容性和适用性，是先进的基础型配网自动化设备。
MPP-ASS（CB）控制装置的特点如下：●控制箱由不锈钢( Stainless Steel)制作表面喷涂处理，无锈蚀. 而且内部采用隔热板及加热装置，因此严寒的环境下也可以使用。
●具有充电回路；利用外部 AC220V为充电电源。
如暂时没有外部电源也可以用蓄电池实现合/分闸和控制器操作开关所有功能。
另外,在外部电源长时间无电的情况下,为保护蓄电池，设置了防过放电回路。
●FTU采用无电压触点的结构设计,将开关及控制器的各种在线状态信息提供给配电自动化系统。
●控制装置有4种工作方式选择，适应于各种配网供电方式，各个安装位置和各种接地系统。
可根据线路上的安装位置、线路的供电方式选择最佳的运行方式。
较过去的分段器、用户分界开关、VT配电开关等只适用于单一的供电线路和接地系统相比较，具有较强的灵活性和适用性。
控制装置具有以下功能：- 分段器功能- 过流分界隔离功能- 接地保护功能- 断线、高阻抗接地保护功能- 过压、欠压保护功能- 放射性常闭功能- 环网常闭功能- 环网常开功能3.额定参数3.1使用环境●环境温度 : -40 ~ 80℃●湿度条件 : 0 ~ 100% (相对温度)●使用海拔 : 3000m 以下●最大日温差:≤25℃●风压不超过:700pa(相当于风速34m/s)●耐地震能力:按8度设防,地面水平加速度0.25g,垂直加速度0.125g.承受三周正铉波/水平和垂直加速度同时作用,并考虑引出线端部套管连接导线及震荡的影响。
●安装场所:没有火灾、爆炸危险，无化学腐蚀及经常性剧烈震动。
●污秽等级：III类、IV类●覆冰厚度：10mm●积雪强度：35mm●日照强度：0.1W/cm2●历年平均雷暴日:40天3.2 技术参数4. 本体的结构及操作4.1本体外形尺寸[本体外形图]4.2本体各部位名称①本体外壳本体外壳是采用耐腐蚀性优秀、结构坚固的USU304L不锈钢板制造，而且所有的焊接部位均采用全密封的TIG熔接氩弧焊接技术，因此使用寿命长。
②瓷套及模压电缆出线●开关进出线套管有瓷质和有机绝缘子套管两种，套管爬距：556mm和576mm，泄漏比距：38mm/1kV。
●瓷质套管为氧化铝材料烧制，具有较高的绝缘强度和机械强度。
瓷质套管与壳体连接的部位涂有半导体漆，可有效地防止开关运行中的电晕放电。
套管使用密封性能良好的 L 型密封圈与本体完全密封。
●采用模压电缆引线方法时，高压绝缘电缆有很大的灵活性并且耐候性好，用于 400A时的标称截面大于120 mm2（159/1.0），用于630A时的标称截面大于200 mm2（19/14/1.0），长度1.5m～2 m可选。
●采用端子型时，接线端子为铜镀锡，与母线的设备线夹连接，出线端子搭接面为76mm×40mm，截面允许电流为630 A。
③高气压泄压报警装置因开关本体内部出现异常，本体内部的气体压力急剧上升时，为了防止外壳爆裂及本体内部杂物的飞溅而设置的安全装置。
防爆安全膜耐爆压力为 4~6 ㎏·f/ C㎡。
安装位置在操作者的反方向，从而达到保护操作者的目的。
④充气阀配备此阀为开关壳体抽真空和开关壳体充装SF6气体。
⑤手动分闸手柄把开关手动分闸时所使用的手柄。
⑥手动合闸手柄把开关手动合闸时所使用的手柄。
⑦手动储能手柄是手动储能弹簧手柄，需操作储能手柄上下动作约7～10次将机构储满能后进行分合闸操作。
⑧合闸/分闸指示器标示开关主触点合闸/分闸状态的装置。
⑨接地端子开关本体连接接地线的端子.不需要任何的装置可以连接 22 ~ 38㎟的接地线. 对接地线的连接⑩动作计数器开关动作次数的计数器。
记录开关合闸/分闸总动作次数的综合累计，不能复归。
⑪铭牌开关型号、规格、额定技术参数、制造年月、产品编号等记载的铭牌。
⑫航空插座航空插座是开关本体各种状态信息传送到控制箱里或使控制箱的命令指示传送到开关本体所连接的端口。
* 电源变压器外置电源变压器，提供控制箱的工作电源和本体操作机构合闸/分闸的电源，其特性如下：变压比 : 10000V : 220V容量 : 100VA精度 : 3%4.2本体的操作1. 手动分闸操作手动操作本体时请先确认目前开关的合闸/分闸状态。
合闸/分闸状态指示位于开关的前面操作机构面板，通过绿色或红色确认。
红色指合闸状态，这时才能操作分闸操作。
分闸操作指示绿色，虽是储能中也可以操作。
指示器为红色时，用绝缘棒拉绿色手动开关分闸并维持闭锁状态。
2. 手动合闸操作手动操作本体时请先确认目前开关的合闸/分闸状态，指示器绿色时可以操作。
合闸应满足下面的条件。
指示器为绿色操作机构储能状态在已储能上面条件满足时，用绝缘棒拉红色手动合闸手柄就进行合闸，并自动复归到原来的位置。
3. 手动弹簧储能要操作开关，机构储能弹簧应储能。
如与控制箱连接正常动作时，自动电气储能。
手动储能是不能电气储能时进行操作。
手动储能是把手动储能手柄上下约 10次反复动作就储能完成，才能操作合闸/分闸。
4. 电动合闸/分闸操作操作控制器面板的合闸/分闸按钮进行开关电动合闸/分闸操作。
5.本体接线图MS28-21P [ 本体接线图及航空插座，航空插头接线图 ]5．控制箱的结构及操作5.1 控制箱的结构[ 控制箱尺寸图 ](1) 控制箱(7) 休眠功能开关(2) 操作面板(8) 航空插头连接头（控制用）(3) 安装支架(9) 航空插头连接头（电源用）(10) 控制箱下部警报指示灯(4) 接地端子(5) 电源插座(11) 通风口(6) 保险丝(12) 光通信电缆引出口①控制箱 : 控制器是采用耐腐蚀性不锈钢而制造的，具有良好的绝缘、隔热、通风和防水性能。
②操作面板 : 可以操作开关，而经显示屏可变更和确认设定值.③安装支架 : 其结构可适合与多种直径电线杆而安装.④接地端子 : 是与控制箱连接接地线的端子.⑤插座 : 可以使用于外部电源 AC 220V, 通过保险丝(5A)保护，可使用最大容量为 300VA⑥保险丝 : 为保护外部电源插座，其额定电流为5A.⑦休眠功能开关：是检测控制箱门是否打开.将控制箱门关闭同时所有的灯灭，但还是可以继续正常启动。
⑧航空插头连接头（控制用） : 与开关本体连接的防水用控制电缆航空插头.⑨航空插头连接头（电源用） : 提供外部交流电源(AC 220V)的电源连接电缆航空插头.⑩ i控制箱下部警报指示灯 : 在外面可以看到控制回路的正常是否（绿灯），气压状态（黄灯）,线路故障是否（白灯、红灯）.⑪通风口 : 可调节温度变化.⑫光通信电缆引出口 : 适用于通过光模块儿进行通信，是光通信电缆和其他电线的引出口。
如采用无线通信方式，也可以安装无线通信用天线.5.2 额定参数5.3 三遥参数表5.4 MPP操作面板操作面板( Panel)的结构如下：○1 LCD20文字× 4行的 LCD, 显示VITC的各种状态及计量值、显示确认或变更整定值；○2 LCD 操作按钮LCD 操作：由增加(INC)键、减小(DEC)键、功能(FUNC)键、选择(ENT)键4个键组成。
○3控制器及电源监视LED指示灯●控制正常(Control Enable)： VITCL2功能正常运行时LED指示灯亮。
●交流电源(AC Power)：交流电源正常供应时灯亮。
