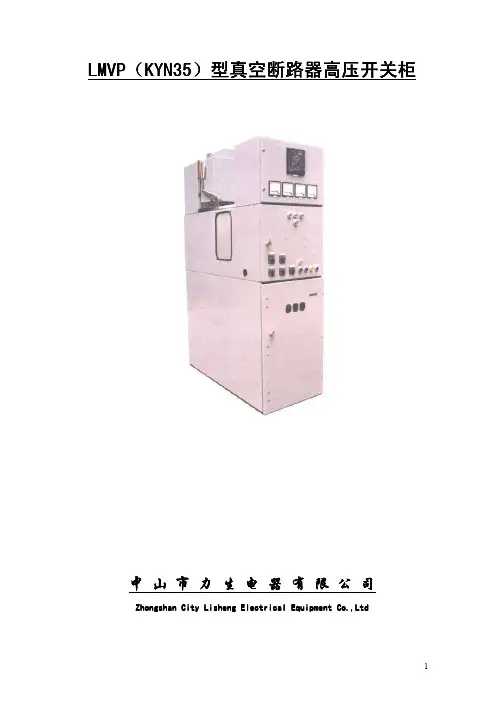

LMVP型真空断路器高压开关柜 KYN35））型真空断路器高压开关柜LMVP（（KYN35中山市力生电器有限公司Zhongshan City Lisheng Electrical Equipment Co.,LtdZhongshan City Lisheng Electrical Equipment Co.,Ltd公司简介：中山市力生电器有限公司是一家专业生产制造高低压开关配电成套设备产品的公司，公司已通过了ISO9001质量体系认证，公司的主要产品均已通过国家高压产品检测中心鉴定及CQC 质量认证中心的3C 产品认证。
公司生产制造的产品主要有10KV 、0.4KV 开关配电成套设备，型号有YBM 箱变，KYN28高压铠装式金属封闭开关柜，HXGN2、XGN15型高压柜，GCS 、GCK ，GGD ，XL 等低压配电柜，同时引进国外太平洋雷诺尔（REYROLLE PACIFIC ）公司的一流的专业技术，是雷诺尔（太平洋）公司的中国地区装配及售后服务中心。
我司同时承接工矿企业电房配电设备的改造维护工程。
雷诺尔公司生产高低压配电设备有几十年的历史，技术成熟先进，在世界范围内享有较高的知名度，产品也广泛覆盖世界的每个角落。
我司引进该公司的产品和技术主要有：1、LMVP 型（国内型号KYN35）高压开关柜。
该开关柜采用独具设计特色的垂直隔离真空断路器手车，精度高，手车互换性好，运行安全可靠，采用英国雷诺尔和国外知名牌子的继电器元件组成可靠安全的继电保护系统，该产品已通过英国ASTA 公司和西安国家高压电器质量检验测试中心的型式试验，试验结果表明该产品的各项性能优良，完全区别于国内常见的中置式高压开关柜。
2、ZKA 型电池柜。
我司引进该公司的技术和技术人员，同时加强和太平洋雷诺尔公司的长期合作关系，并承接该公司以前提供的所有产品的售后服务工作和维修、维护保养工程。
本公司拥有一流的技术人员、管理人员和素质优良的员工队伍，可协作用户进行配电方案的设计及现场安装，公司按照现代企业商务运作程序操作，公司内部全面实施计算机网络管理。

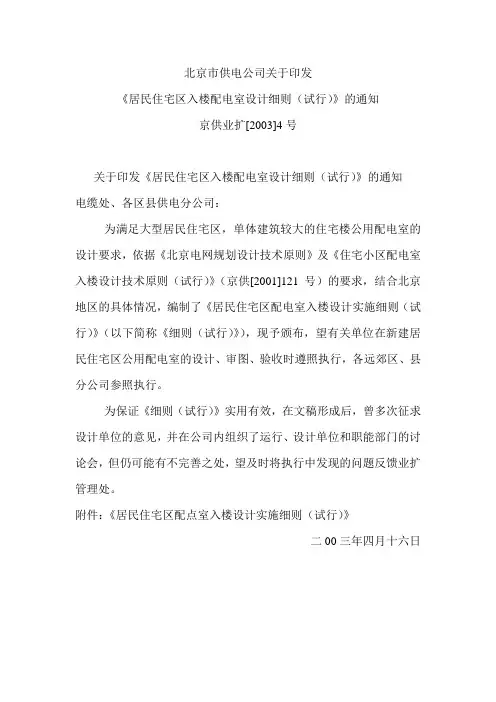

北京市供电公司关于印发《居民住宅区入楼配电室设计细则（试行）》的通知京供业扩[2003]4号关于印发《居民住宅区入楼配电室设计细则（试行）》的通知电缆处、各区县供电分公司：为满足大型居民住宅区，单体建筑较大的住宅楼公用配电室的设计要求，依据《北京电网规划设计技术原则》及《住宅小区配电室入楼设计技术原则（试行）》（京供[2001]121号）的要求，结合北京地区的具体情况，编制了《居民住宅区配电室入楼设计实施细则（试行）》（以下简称《细则（试行）》），现予颁布，望有关单位在新建居民住宅区公用配电室的设计、审图、验收时遵照执行，各远郊区、县分公司参照执行。
为保证《细则（试行）》实用有效，在文稿形成后，曾多次征求设计单位的意见，并在公司内组织了运行、设计单位和职能部门的讨论会，但仍可能有不完善之处，望及时将执行中发现的问题反馈业扩管理处。
附件：《居民住宅区配点室入楼设计实施细则（试行）》二00三年四月十六日居民住宅区入楼配电室设计细则（试行）1 总则1.1 为进一步贯彻执行《北京电网规划设计技术原则》及京供计[2001]121号《住宅小区配电室入楼设计技术原则（试行）》文件的要求，结合北京地区建筑特点和供电设施的要求，特制定《居民住宅区入楼配电室设计细则》（以下简称“细则”）。
1.2 本细则适用于居民住宅区新建的或改造的入楼配电室设计。
1.3 本细则所指配电室与其所在的建筑同时建设。
配电室一般应考虑建在首层或地下一层，配电室可与汽车库等同层建设。
1.4 考虑到电力设备的噪声等影响，配电室的上方不应是居民住宅，有条件时应适当远离居民住宅。
1.5 配电室设计除须满足本细则规定外，亦应满足国家各供电设计规范的要求。
1.6 本细则按单体建筑3万平方米住宅楼设计举例，实际工程中，可参照“举例”调整设计。
2 建设规模2.1 单体建筑约3万平方米的住宅楼，配电室可按如下配置：装设两台变压器（注1），变压器可考虑通用外壳；高压环网柜为2进线、2馈线、2变压器，高压不联络；低压为单母线分段，每段母线出线3-4回路，每回路电缆截面为240平方毫米，预留适当的公用设施出线及备用出线开关，配电室低压出线按不超过8回路设计。
KYN28-12铠装式金属封闭开关设备安装使用与维护手册宝鸡先行电力电气有限责任公司始终安全第一在开关设备安装使用前请先仔细阅读本说明书开关设备只能安装在适合于电气设备工作的户内场所。
确保由专职电气人员进行安装、操作和维护。
必须保证现场电气设备的联接条件和工作规程的适用和安全性。
有关开关设备的一切操作，都要遵守说明书中的相应规定。
危险要特别注意说明书中标有这个危险标志的注意事项。
不要超出开关设备在正常工作条件下的技术参数里规定的负载。
说明书应放在所有与安装、操作和维护有关人员能方便地拿到的地方。
用户的专职人员应对所有影响工作安全的事项负责，并正确管理开关设备。
若对本说明书尚有疑问，我们将很乐意提供进一步的资讯。
1 总则1.1 概述KYN28-12铠装式金属封闭开关设备（以下简称KYN28-12开关柜）适用于三相交流50Hz、7.2~12kV单母线及单母线分段电力系统，具有“五防”功能。
开关柜的可移开部分可配置真空断路器和真空接触器等元器件。
1.2 标准和规范Standards and specificationsKYN28-12开关柜满足IEC298，GB3906，DL404等标准。
开关柜外壳的防护等级为IP4X，当断路器室门打开、手车移开时，防护等级为IP2X。
在系统的安装和运行期间，要遵守所有相关的IEC规范及国家或地方相关的安全导则，还应考虑江苏长江电器股份有限公司提供的有关资料。
1.3工作条件Service conditions1.3.1 正常工作条件Normal service conditionsKYN28-12开关柜正常工作条件如下：室内环境温度：最高温度+40°C日平均值不大于+35°C最低温度-15°C室内环境湿度：日平均相对湿度95%及以下月平均相对湿度90%及以下安装场所的海拔高度1000m及以下地震烈度不超过8度没有火灾、爆炸危险，没有严重污秽及化学腐蚀的场所。
二次图内符号含义学习二次图前应该首先知道二次图内各符号所代表的含义或装置。
下面表格中列举了本图中一些常见符号：进线柜一次接线示意图进线开关柜交流电流回路1、计量回路计量回路的作用主要是将小电流传至智能电度表中，用于电能的计算。
检修或更换电度表时切记勿将电流互感器二次侧开路。
2、测量回路测量回路主要是将小电流传至综保装置，用于电流的检测。
后台显示的电流即取于此处。
3、线路保护回路此图中故障录波的作用就是实时监控电流变化，在发生故障时为判断故障提供判断依据，提高故障处理速度。
4、母线保护回路同样是监控电流变化，达到故障设定值作用于跳闸或告警。
5、零序保护回路线路柜后面都可看到在电缆上装有零序电流互感器，作用就是监控零序电流，将信号传至小电流选线装置柜用于告警及故障查找，再传至综保装置用于告警或跳闸。
进线开关柜交流电压回路1、电度计量图中DFY也相当于一个接线端子，不过次接线端子上带有短接片，即可将电流互感器短路，也可将电压互感器开路。
进线开关柜开入开出原理图1、综保装置外部开入开出接线图此图中QA为柜内控母小空开，QF、S8、S9、S均为断路器内部触点，S8为试验位置触点，S9为工作位置触点，在试验位置时S8闭合，离开实验位置时S8断开，到达工作位置时S9闭合，离开后S9断开。
S为断路器储能触点，储能成功闭合，未储能断开。
QK为开关柜上远方/就地转换开关，JD为接地刀触点，接地刀合上就闭合，接地刀拉开为断开。
6LP为开关柜上置检修状态压板。
2、综保装置内部开入开出接线图图中KKJ为合后位置继电器，可以用于区分是正常分闸还是故障分闸。
TWJ为跳位继电器，用于综保上跳位指示。
HWJ为合位继电器，用于综保上合位指示。
进线开关柜控制原理图上图为开关柜的控制原理图，看懂此图也就知道了我们的开关柜是怎么控制的，都经过哪些设备控制分合的。
QA为控制小母线空开，In为综保装置，KK为合分闸转换开关，HC为合闸线圈，TQ为分闸线圈，Y1为合闸闭锁电磁铁，LP都为压板，DL为断路器内辅助触点。
1.1作业流程图1.2高压柜安装①施工时应严格按照设计图纸、编制依据、供电局要求及现行规范标准执行。
②技术准备：按规程、厂家安装说明书、图纸、设计要求、供电局要求及施工措施对施工人员进行有针对性技术交底；③人员组织：技术负责人、安装负责人、安全质量负责人和技术工人；④机具的准备：按施工要求准备机具并对其性能及状态进行检查和维护；⑤施工材料准备：焊条、螺栓、油漆等。
1.3基础检查①与土建专业施工技术负责人对接，用经纬仪及钢卷尺对开关柜基础进行核对尺寸，检查基础槽钢长度、宽度、标高及相对位置是否符合设计要求，以及检查基础槽钢的直线度和水平度，误差不得超过允许值，基础槽钢允许偏差：不直度＜1mm/m，全长5m；水平度＜1mm/m，全长5m；位置误差及不平行度＜5mm。
复查槽钢与接地网是否可靠连接，检查高压及控制电缆的孔洞是否对应开关柜的排列布置。
②清除基础槽钢面上的灰砂锈迹，清除时避免破坏原有镀锌层，对已经破坏的镀锌层进行防腐处理。
测量基础槽钢的水平度和不直度，找出最高点，并标注高差，若影响施工质量则给予校正。
1.4设备到场开箱检验及二次搬运1.4.1设备到场开箱检验①确定设备到场时间，通知监理、甲方代表、设备运营商代表、施工方代表四方人员在规定的时间到达指定地点。
②开箱流程：③开箱验货注意事项：1）检查各个包装箱是否完好、到货数量是否与清单相符详细记录；2）使用工具得当、顺序合理、严禁暴力破坏、包装物统一收集；3）影响资料收集、随箱资料整理统计。
④设备检查时厂家、监理及业主代表应在现场。
检查的主要内容：检查表面有无刮伤或撞击痕迹，对照设计图纸及核对到货清单、检查设备型号、规格、数量是否相符，以及随柜而到的有关附件、备件、仪表、仪器、专用工具的数量及规格与清单是否相符；特别对于瓷瓶等瓷件更应该认真检查有无变形、破损、受潮；检查厂家出厂技术文件是否齐全；如在检查中发现的缺损件、厂家资料不齐全等应在开箱检查记录上填好，由在场厂家、监理及业主代表签名见证，通知物资供应部门补回。
高低压开关柜配电箱安装工程施工方案XX工程公司年月日一、施工准备（一）作业条件1、墙体结构已弹出施工水平线。
2、安装配电箱所需的木砖及铁件巳预埋。
3、随土建结构预留的暗装配电箱的安装位置正确,大小合适。
4、暗装配电箱箱体时,安装箱体墙面的抹灰应全部完成。
暗装配电箱盘芯及贴脸时,土建装修的抹灰、喷浆及油漆应全部完成。
5、明装配电箱时,土建装修的抹灰、喷浆及油漆应全部完成。
（二）材料要求1、建筑电气工程中安装的高压成套配电柜、控制柜(屏、台)应有出厂合格证、生产许可证和试验记录。
低压成套配电柜、动力、照明配电箱(盘、柜)除上述质量证明文件外,还应有“CCC”认证标志及认证证书复印件。
2、动力、照明配电箱、低压柜,不同厂家、不同规格的出厂合格证应各备一张。
低压进线冗接箱或分支柜,多层进户分界开关柜,不同厂家、不同规格的合格证应各备一张。
3、产品进场后先进行外观检查:箱体应有一定的机械强度,周边平整无损伤,油漆无脱落。
然后进行开简检验:箱内各种器具应安装牢固,导线排列整齐,压接牢固,二层底板厚度不小于1.5mm,且不得用阻燃型塑料板做二层底板。
各种断路器进行外观检验,调整及操作试验。
4、配电箱不应采用可燃材料制作；在干燥无尘的场所,采用的木制配电箱应经阻燃处理。
5、镀锌制品(支架、横担、接地极、避雷用型钢等)和外线金具应有出厂合格证和镀锌质量证明书。
（三）主要机具1、铅笔、卷尺、水平尺、方尺、线坠等。
2、手锤、錾子、剥线钳、尖嘴钳、压接钳、电钻、液压开孔器、锡锅、锡勺、电工常用工具等。
二、质量要求（一）高压开关柜质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
续表（二）低压成套柜(屏、台)质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
（三）照明配电箱(盘)质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
三、工艺流程配电箱安装要求→弹线定位→明(暗)装配电箱→绝缘摇测四、操作工艺（一）配电箱安装要求1、配电箱应安装在安全、干燥、易操作的场所,如设计无特殊要求,配电箱底边距地高度应为1.5m.照明配电板底边距地高度不应小于1.8m。
一、工程概况110kv沈村变电站一期工程共设计KYN18A-22型10kV开关柜16面，KYN18A-22型35KV 开关柜12面.二、施工依据1、设计院施工图纸2、《电气装置安装工程盘柜及二次接线施工及验收规范》3、《110kv-500kv送变电工程质量检验及评定标准第二部分变电电气安装工程》4、《电力建设安全工作规程》5、厂家说明书三、主要工具工具：电焊机、手锤、撬棍、滚杠、线坠、扳手、专用手车、电焊工具安全用具：安全帽、安全带、防护手套、电焊防护罩、焊工手套、防护眼镜、干粉灭火器四、工艺流程与技术要求及标准工艺流程要求及标准一》、施工准备1、土建交接验收检查土建已具备安装条件，并办理交接签证。
2、设备开箱检查设备开箱应有物资公司、电厂、制造厂及电气专业人员参加。
3、加工制作安装用垫铁及滚杠①用厚度为0.5mm～2mm不等的铁板制作垫铁①配电室门、窗、墙壁、装饰棚应施工完毕，地面应抹平。
②基础型钢安装牢固可靠，并经验收合格。
①设备型号、数量符合图纸要求。
②设备完好无损伤，附件、备件齐全、完整。
③出厂技术资料齐全。
②准备滚杠4、检查运输路径，确定合适的吊装方案5、配电室准备工作①清扫配电室地面②依据图纸用墨线打出每列柜的平齐线及端线。
垫铁大小在40mm×50mm左右,数量应满足施工要求.准备8根1500mm长φ50钢管.①运输道路应平坦，无障碍物。
②吊装口应满足盘柜尺寸要求。
基础型钢上不得有焊渣、水泥等防碍柜体安装的杂物。
①四列柜的端线要同时打出。
②黑线清晰，无重影，用30m钢卷尺核实与图纸要求一致。
二》、开关柜运输、吊装1、开关柜运至现场后，按安装顺序吊运至配电室。
2、开关小车与开关柜一体来货时，应将小车移出，放至不妨碍施工的位置。
3、用专用拖车或滚杠将开关柜体移至安装位置。
①运输过程中车辆驾驶要平稳，封车牢固可靠，且不能损伤设备。
②吊装由起重工配合，统一指挥。
①用专用运输手车移动开关小车。
