星型弹性联轴器(精)

四、挠性联轴器
（二）有弹性元件联轴器6、星形弹性联轴器结构：两个半联轴器上均制有凸牙，用橡胶等材料制成星形弹性元件，放置在两半联轴器的凸牙之间。工作时，星形弹性元件受压冰传递扭矩。应用范围：允许两轴的相对径向位移约为：0.2 mm，偏角位移约为：1˚- 30’
四、挠性联轴器
（二）有弹性元件联轴器7、其它金属弹性元件的挠性联轴器
（一）无弹性元件联轴器4、滚子联轴器结构：利用一条公用的双排链条同时与两个齿数相同的并列链轮啮合来实现两半链轴器的联接。特点：结构简单、尺寸紧凑、质量小、装拆方便、维修容易、成本低廉。优点：结构简单、尺寸紧凑、质量小、装拆方便、维修容易、成本低廉，有一定的补偿性能和缓冲性能。缺点：因链条的套筒与链轮之间存在间隙，不适于逆向传动和启动频繁或立式轴传动。同时受离心力的影响不适于高速传动。
α
y
四、挠性联轴器
（一）无弹性元件联轴器3、滑块联轴器结构：与十字滑块联轴器结构相似，只是沟槽很宽，中间为不带凸牙的方形滑块，其材料为夹布胶木。工作特点：由于中间滑块质量小，且有弹性，故允许较高的极限转速。优点：结构简单、尺寸紧凑。应用：适用于小功率，高转速而无剧烈冲击的场合。
四、挠性联轴器
1、套筒联轴器
三、刚性联轴器
结构：用一个套筒通过键将两轴联接在一起。用紧定螺钉来实现轴向固定。
套筒联轴器
型式：
半圆键
普通平键
特点：结构简单、使用方便、传递扭矩较大，但不能缓冲减振 。
应用：用于载荷较平稳的两轴联接 。
2、凸缘刚性联轴器
结构：半联轴器通过键与轴相联，用螺栓将两个半联轴器的凸缘联接在一起。
型式：
有对中榫的凸缘联轴器
普通凸缘联轴器
---靠铰制孔螺栓对中。

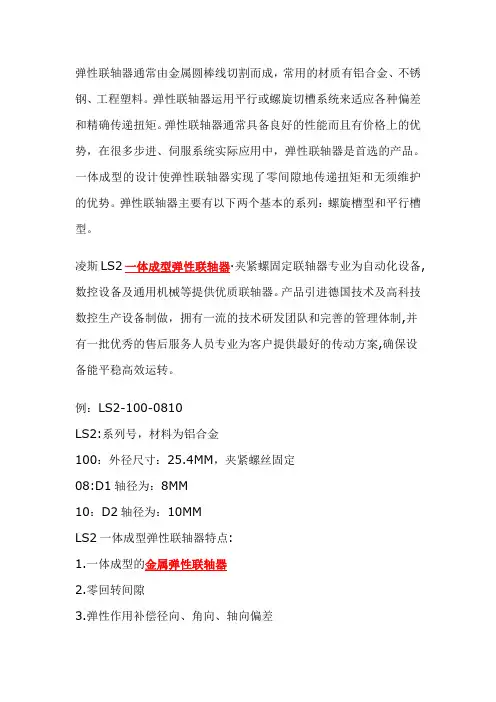

弹性联轴器通常由金属圆棒线切割而成，常用的材质有铝合金、不锈钢、工程塑料。

弹性联轴器运用平行或螺旋切槽系统来适应各种偏差和精确传递扭矩。

弹性联轴器通常具备良好的性能而且有价格上的优势，在很多步进、伺服系统实际应用中，弹性联轴器是首选的产品。

一体成型的设计使弹性联轴器实现了零间隙地传递扭矩和无须维护的优势。

弹性联轴器主要有以下两个基本的系列：螺旋槽型和平行槽型。

凌斯LS2一体成型弹性联轴器·夹紧螺固定联轴器专业为自动化设备,数控设备及通用机械等提供优质联轴器。

产品引进德国技术及高科技数控生产设备制做，拥有一流的技术研发团队和完善的管理体制,并有一批优秀的售后服务人员专业为客户提供最好的传动方案,确保设备能平稳高效运转。

例：LS2-100-0810LS2:系列号，材料为铝合金100：外径尺寸：25.4MM，夹紧螺丝固定08:D1轴径为：8MM10：D2轴径为：10MMLS2一体成型弹性联轴器特点:1.一体成型的金属弹性联轴器2.零回转间隙3.弹性作用补偿径向、角向、轴向偏差4.顺时针与逆时针回转特性完全相同5.夹紧螺丝固定方式6.铝合金及不锈钢材料邮箱：cnc@ cnc@ 网址：/全国统一热线：400-0769-856例：SLS2-C150-1415SLS2:系列号，材料为不锈钢C150：外径尺寸：38.1MM，夹紧螺丝固定14:D1轴径为：14MM15：D2轴径为：15MMLS2一体成型弹性联轴器特点:1.一体成型的金属弹性联轴器2.零回转间隙3.弹性作用补偿径向、角向、轴向偏差4.顺时针与逆时针回转特性完全相同5.夹紧螺丝固定方式6.铝合金及不锈钢材料凌斯LS1金属弹性联轴器·定位螺丝固定联轴器的选型指南：1.每个系列的联轴器都有其特有的性能.请根据使用时的具体要求,选择合适的联轴器.2.在选择好合适的系列产品后,再参考相应的参数表格,根据相应的参数确定型号.3.确认合适的固定方式,根据不同的需要进行选择,合理的固定方式是设备稳定的保障,具体请参考"联轴器的固定方式"部分内容.4.确认所选择的产品是否符合现场安装的条件.5.联轴器的选择要领:①容许额定扭矩-是联轴器实际使用时承受的扭矩容许值.②容许最大扭矩-是联轴器使用时损坏的最大临界值.③容许最高转速-需要在选型时确定电机的转速在此范围内.④容许偏心-两轴的轴心平行偏差的容许值.⑤容许偏角-两轴之间形成的相互角度容许值.⑥容许轴向偏差-两轴轴向移动的位移容许值.在启动,停止,正反转切换时,电机会向联轴器施加大于电机最大扭矩的负载,因此,选择联轴器时,应该使联轴器的额定扭矩大于电机的最大扭矩.在正反转频繁的设备中,联轴器的额定扭矩就为电机最大扭矩的2-5倍为宜,如果是伺服电机,应为5-10倍为宜.例：LS1-17-0506MLS1:系列号，材料为铝合金17：外径尺寸：17.5MM，定位螺丝固定05:D1轴径为：5MM06：D2轴径为：6MMM：螺纹式LS1一体成型联轴器特点:1.一体成型的金属弹性联轴器2.适用较小力矩的轴联接3.零回转间隙4.弹性作用补偿径向、角向、轴向偏差5.定位螺丝固定凌斯LS1一体成型联轴器·定位螺丝固定是指连接两个旋转轴、传递扭矩或旋转角的机械零件。

联轴器用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。

在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。

联轴器由两半部分组成，分别与主动轴和从动轴联接。

一般动力机大都借助于联轴器与工作机相联接。

一、联轴器的分类∙刚性联轴器(无补偿能力)∙挠性联轴器（有补偿能力）：o无弹性元件o有弹性元件1.无弹性元件的挠性联轴器这类联轴器因具有挠性，故可补偿两轴的相对位移。

但因无弹性元件，故不能缓冲减振。

常用的有以下几种：专业知识整理分享凸缘联轴器(1)这是普通凸缘联轴器,采用铰制孔用螺拴联接，并靠铰制孔(对应铰制孔螺栓) 螺拴来对中,依靠螺拴的抗剪切能力传递扭矩。

凸缘联轴器(2)这是采用普通螺拴联接的凸缘联轴器，依靠两半联轴器结合面上摩擦力传递扭矩。

专业知识整理分享凸缘联轴器(3)这也是采用铰制孔用螺栓联接的凸缘联轴器，但半联轴器外缘有防护边, 这种结构主要保证联轴器运行时的安全性。

十字滑块联轴器十字滑块联轴器属于挠性联轴器；由两个端面上开有凹型槽的半联轴器和两面带有凸牙的中间盘组成。

凸牙可在凹槽中滑动，可以补偿安装及运转时两轴间的相对位移。

一般运用于转速n小于250r/min,轴的刚度较大，无剧烈冲击处。

专业知识整理分享滑块联轴器滑块联轴器是由两个带凹槽的半联轴器和一个方形滑块组成，滑块材料通常为夹布铰木制成。

由于中间滑块的质量较小，具有弹性，可应用于较高的转速。

结构简单、紧凑、适用于小功率、高转速而无剧烈冲击处。

万向联轴器十字轴式万向联轴器，由两个叉形接头、一个中间联接件和轴组成。

属于一个可动的联接，且允许两轴间有较大的夹角（夹角α可达35°-45°)。

结构紧凑、维护方便，广泛应用于汽车、多头钻床等机器的传动系统。

专业知识整理分享齿式联轴器齿形联轴器由两个带有内齿及凸缘的外套和两个带有外齿的内套筒组成。

依靠内外齿相啮合传递扭矩。

齿轮的齿廓曲线为渐开线，啮合角为20°。

联轴器的种类附图 SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#联轴器的种类:刚性联轴器(无补偿能力)挠性联轴器（有补偿能力）：o无弹性元件o有弹性元件1.无弹性元件的挠性联轴器这类联轴器因具有挠性，故可补偿两轴的相对位移。

但因无弹性元件，故不能缓冲减振。

常用的有以下几种：(1)这是普通凸缘联轴器,采用铰制孔用螺拴联接，并靠铰制孔(对应铰制孔螺栓) 螺拴来对中,依靠螺拴的抗剪切能力传递扭矩。

(2)这是采用普通螺拴联接的凸缘联轴器，依靠两半联轴器结合面上摩擦力传递扭矩。

这也是采用铰制孔用螺栓联接的凸缘联轴器，但半联轴器外缘有防护边, 这种结构主要保证联轴器运行时的安全性。

(3)十字滑块联轴器属于挠性联轴器；由两个端面上开有凹型槽的半联轴器和两面带有凸牙的中间盘组成。

凸牙可在凹槽中滑动，可以补偿安装及运转时两轴间的相对位移。

一般运用于转速n小于250r/min,轴的刚度较大，无剧烈冲击处。

滑块联轴器是由两个带凹槽的半联轴器和一个方形滑块组成，滑块材料通常为夹布铰木制成。

由于中间滑块的质量较小，具有弹性，可应用于较高的转速。

结构简单、紧凑、适用于小功率、高转速而无剧烈冲击处。

万向联轴器十字轴式万向联轴器，由两个叉形接头、一个中间联接件和轴组成。

属于一个可动的联接，且允许两轴间有较大的夹角（夹角α可达35°-45°)。

结构紧凑、维护方便，广泛应用于汽车、多头钻床等机器的传动系统。

齿形联轴器由两个带有内齿及凸缘的外套和两个带有外齿的内套筒组成。

依靠内外齿相啮合传递扭矩。

齿轮的齿廓曲线为渐开线，啮合角为20°。

这类联轴器能传递很大的转矩，并允许有较大的偏移量，安装精度要求不高，常用于重型机械中。

2. 有弹性元件的挠性联轴器这类联轴器因装有弹性元件，不仅可以补偿两轴间的相对位移，而且具有缓冲减振的能力。

弹性元件所能储蓄的能量越多，则联轴器的缓冲能力愈强；弹性元件的弹性滞后性能与弹性变形时零件间的摩擦功愈大、则联轴器的减振能力愈好。
