机械设计第十四章

机械设计第十四章

膜片联轴器
膜片联轴器的典型结构。其弹性元件为一定数量的很薄的多边环形(或圆 环形)金属膜片叠合而成的膜片组，在膜片的圆周上有若干个螺栓孔，用 铰制孔用螺栓交错间隔与半联轴器相联接。这样将弹性元件上的弧段分 为交错受压缩和受拉伸的两部分，拉伸部分传递转矩，压缩部分趋向皱 折。当机组存在轴向、径向和角位移时，金属膜片便产生波状变形。
特点和应用:当主动轴角速度ω1为常数时，从动轴的角速度
并不是常数，而是在一定范围内(ω1cosα≤ω3 ≤ω1/cosα) 变化，因而在传动中将产生附加动载荷。为了改善这种情况， 常将十字轴式万向联轴器成对使用，但应注意安装时必须保证 轴、 轴与中间轴之间的夹角相等，并且中间轴的两端的叉形 接头应在同一平面内。只有这种双万向联轴器才可以得到ω3 =ω1
(二)计算联轴器的计算转矩
Tca K AT
式中T为公称转矩，单位为N· m；KA为工作情况系数
工作机 分类 I II III IV V VI 工作情况及举例 转矩变化很小，如发电机，小型通风机，小型离心 泵 转矩变化小，如透平压缩机，木工机床，运输机 转矩变化中等，如搅拌机，增压泵，有飞轮的压缩 机，冲床 转矩变化和冲击载荷中等，如织布机，水泥搅拌机， 拖拉机 转矩变化和冲击载荷大，如造纸机，挖掘机，起重 机，碎石机 转矩变化大并有极强烈冲击载荷，如压延机，无飞 轮的活塞泵，重型初轧机 电动机， 汽轮机 1.3 1.5 1.7 1.9 2.3 3.1 KA 原动机 四缸和四缸 以上内燃机 1.5 1.7 1.9 2.1 2.5 3.3 双缸内燃 机 1.8 2.0 2.2 2.4 2.8 3.6 单缸内 燃机 2.2 2.4 2.6 2.8 3.2 4.0
大，且无剧烈冲击处。效率η＝1-(3～5)fy/d，这里f为摩擦系 数，一般取为0.12～0.25；y为两轴间径向位移量，单位为mm；d 为轴径，单位为mm。

机械设计基础第六版第14章-轴(new)ppt课件

机械设计基础第六版第14章-轴(new)ppt课件

分类：
转轴---传递扭矩又承受弯矩
按承受载荷分有： 传动轴---只传递扭矩
类
心轴---只承受弯矩
型
直轴
按轴的形状分有： 曲轴
.
§14-1 轴的功用和类型
功用：用来支撑旋转的机械零件，如齿轮、带轮、 链轮、凸轮等。
分类：
转轴---传递扭矩又承受弯矩
按承受载荷分有： 传动轴---只传递扭矩
类
心轴---只承受弯矩
传动轴
后桥
.
§14-1 轴的功用和类型
功用：用来支撑旋转的机械零件，如齿轮、带轮、 链轮、凸轮等。
分类：
转轴---传递扭矩又承受弯矩
按承受载荷分有： 传动轴---只传递扭矩
类 型
心轴---只承受弯矩 按轴的形状分有：
转动心轴 固定心轴
自行车
车厢重力
前轮轴
前叉
转动心轴
问题：自行车前轮轴 属于什么类型？
2. 尽量避免在轴上开横孔、切口或凹槽; 3. 重要结构可增加卸载槽B、过渡肩环、凹切圆角、
增大圆角半径。也可以减小过盈配合处的局部应力。
30˚
B R d/4
B位置d/4
r
d 卸载槽 也可以在轮毂上增加卸载槽 .
过渡肩环
凹切圆角
轴系结构设计中常见错误实例分析
指出图示结构设计的错误，并绘出正确的结构图。
槽两侧圆角 r0.5mm （8）轴段7倒角：C2.54. 5o
4.键槽的尺寸
①②
③
④ ⑤⑥ ⑦
（1）轴段1：d=45，L=69 槽宽b=14 槽深t=5.5 槽长L=63 键14×63 GB1096-79
（2）轴段4：d=60，L=78
槽宽b=18 槽深t=7.0 槽长L=63

机械设计CH14联轴器(1)

机械设计CH14联轴器(1)
联轴器联接的两轴在工作时不能分离，必须停车拆卸才 能分离。
离合器联接的两轴在工作时能根据需要，随时接合或分 离。
机械设计CH14联轴器(1)
第十四章 联轴器和离合器
§14-1 联轴器的种类和特性 §14-2 联轴器的选择 §14-3 离合器
机械设计CH14联轴器(1)
一、联轴器所联两轴的相对位移（为什么需要联轴器？） 联轴器所联接的两轴，由于制造及安装误差、承载后的
对中性要求高
机械设计CH14联轴器(1)
o 联轴器应用
机械设计CH14联轴器(1)
二、无弹性元件挠性联轴器
十字滑块联轴器
机械设计CH14联轴器(1)
机械设计CH14联轴器(1)
滑块联轴器
机械设计CH14联轴器(1)
十字轴式万向联轴器
机械设计CH14联轴器(1)
机械设计CH14联轴器(1)
机械设计CH14联轴器(1)
本章小结
•联轴器的选择依据
机械设计CH14联轴器(1)
机械设计CH14联轴器(1)
3rew
演讲完毕，谢谢听讲!
再见，see you again
2020/11/18
机械设计CH14联轴器(1)
机械设计CH14联轴器(1)
轮胎联轴器
机械设计CH14联轴器(1)
膜片联轴器
机械设计CH14联轴器(1)
星形弹性联轴器
有弹性件挠性联轴器
机械设计CH14联轴器(1)
蛇形弹簧联轴器
机械设计CH14联轴器(1)
剪切安全联轴器
机械设计CH14联轴器(1)
第十四章 联轴器和离合器
§14-1 联轴器的种类和特性 §14-2 联轴器的选择 §14-3 离合器

机械设计第十四章轴承

机械设计第十四章轴承

类 型 代 号
内 径 代 号
基本代号——表示轴承的类型与尺寸等主要特征。 后置代号——表示轴承的精度与材料的特征。 前置代号——表示轴承的分部件。
Date: 2012-5-9 Page: 15
主讲：张晋 主讲：
CH14 机械设计基础 14.3 滚动轴承的代号
Date: 2012-5-9
Page: 16
前置代号 轴 承 的 分 部 件 代 号 五 基本代号 四 三 二 一 尺寸系 列代号 宽 直 度 径 系 系 列 列 代 代 号 号 内 部 结 构 代 号 密 封 与 防 尘 结 构 代 号 保 持 架 及 其 材 料 代 号 后置代号 特 殊 轴 承 材 料 代 号 公 差 等 级 代 号 游 隙 代 号 多 轴 承 配 置 代 号 其 它 代 号
Date: 2012-5-9
Page: 9
主讲：张晋 主讲：
CH14 机械设计基础 14.2 滚动轴承的组成、类型及特点
14.2.2 滚动轴承的类型及特点
1.按所能承受载荷的方向或公称接触角的不同可分为向心轴承和推力轴承 向心轴承 径向接触轴承：公称接触角α=0°，主要承受径向载荷，可承受较 小的轴向载荷。 向心角接触轴承：公称接触角α=0°～45°，同时承受径向载荷和 轴向载荷。 推力轴承 推力角接触轴承：公称接触角α=45°～90°，主要承受轴向载荷， 可承受较小的轴向载荷。 轴向接触轴承：公称接触角α=90°，只能承受轴向载荷。
14.2.1 滚动轴承的组成
滚动轴承一般由内圈1、外圈2、滚动体3和保持架4组成。 内圈装在轴径上，与轴一起转动。外圈装在机座的轴承孔内，一般不转动。 内外圈上设置有滚道，当内外圈之间相对旋转时，滚动体沿着滚道滚动。 保持架使滚动体均匀分布在滚道上，减少滚动体之间的碰撞和磨损。

机械设计CH14联轴器

机械设计CH14联轴器

弹性柱销联轴器
PPT文档演模板
机械设计CH14联轴器
梅花形弹性联轴器
PPT文档演模板
机械设计CH14联轴器
轮胎联轴器
PPT文档演模板
机械设计CH14联轴器
膜片联轴器
PPT文档演模板
机械设计CH14联轴器
星形弹性联轴器
有弹性件挠性联轴器
PPT文档演模板
机械设计CH14联轴器
蛇形弹簧联轴器
PPT文档演模板
机械设计CH14-联轴器
PPT文档演模板
2020/11/20
机械设计CH14联轴器
联轴器的应用 –电动绞车
PPT文档演模板
1-电动机 2、5-联轴器 3-制动器 4-减速器 6-卷筒 7-轴承 8-机架
机械设计CH14联轴器
PPT文档演模板
1-联轴器 2-离合器 3-制动器
机械设计CH14联轴器
PPT文档演模板
机械设计CH14联轴器
齿式联轴器
PPT文档演模板
机械设计CH14联轴器
PPT文档演模板
机械设计CH14联轴器
滚子链联轴器
PPT文档演模板
机械设计CH14联轴器
PPT文档演模板
机械设计CH14联轴器
三、有弹性元件挠性联轴器
弹性套柱销联轴器
PPT文档演模板
机械设计CH14联轴器
PPT文档演模板
机械设计CH14联轴器
一、刚性联轴器
刚性联轴器
套筒联轴器
PPT文档演模板
机械设计CH14联轴器
夹壳联轴器
PPT文档演模板
机械设计CH14联轴器
凸缘联轴器
PPT文档演模板
对中性要求高
机械设计CH14联轴器

【机械设计精品】Ch14

【机械设计精品】Ch14

电磁摩擦离合器可实现远距离操纵，动作迅速，没有不平衡的轴向力， 因而在数控机床等机械中获得了广泛的应用。
安全联轴器及安全离合器
作用：当工作转矩超过机器允许的极限转矩时，联接件将发生折断安全、联轴器脱离合开器1或 打滑，从而使从动轴自动停止转动，以保护机器中的重要零件不致损 坏。
区分：安全联轴器─断开联接后不能自动恢复工作能力，用于很少过载处； 安全离合器─断开联接后能够自动恢复工作能力，用于经常过载处；
联轴器的种类和特性2
刚性联轴器 被联接两轴间的各种相对位移无补偿能力，故对两轴对中 性的要求高。当两轴有相对位移时，会在结构内引起附加载荷。这类联轴 器的结构比较简单。
挠性联轴器 对被联接两轴间的各种相对位移有补偿能力，进一步分为：
无弹性元件挠性联轴器：联轴器具有挠性，可补偿两轴的相对位移。 但因无弹性元件，故不能缓冲减振。
滑块联轴器
齿式联轴器
万向联轴器
滚子链联轴器
有弹性元件挠性联轴器
有弹性件挠性联轴器
弹性套柱销联轴器
弹性柱销联轴器
梅花形弹性联轴器
轮胎联轴器
膜片联轴器
星形弹性联轴器
联轴器的选择
选择1
大多数联轴器已经标准化或规格化，一般机械设计者的任务是选用联 轴器，选用的基本步骤为：
选择联轴器的类型
计算联轴器的计算转矩
一、剪切销安全联轴器
单剪式 销钉装在经过淬火的钢套内，过载时即被剪断。
双剪式
安全联轴器及安全离合器
二、滚珠安全离合器 主动齿轮 从动盘 外套筒 弹簧 调节螺母
安全联轴器离合 器2
转 动 方 向
'
主动齿轮传来的转矩通过滚珠、从动盘、外套筒而传给从动轴。当转矩 超过许用值时，弹簧被过大的轴向分力压缩，使从动盘向右移动，原来交错 压紧的滚珠因被放松而相互滑动，此时主动齿轮空转，从动轴即停止转动。 当载荷恢复正常时，又可重新传递转矩。弹簧压力的大小可用螺母来调节。

CH14 同步发电机结构及工作原理


ea
N
If
n
S
随转子旋转 电枢感应 eeOaAEEmmcsionstt

角速度ω 电势
eeObBEEmmcsionstt (112 20)00
22f f
f
f

ppnn 6600
eeOcBEEmmcsionstt (112 20)00
现代发电厂中所发出的交流电能几乎全
部是同步发电机发出，尽管目前有其他发电
型式，如磁流体发电，太阳能发电等，但电
力系统中仍是同步发电机占绝对优势。
2019/9/17
3
概述
同步电机指电机转子的转速n与旋转磁场 转速n1相同的交流电机。
同步电机的转速：n=60f1/p f1 --电网频 率。
2019/9/17
定子外接负载，形成回路，有三相电流。 机械能转化为电能
2019/9/17
11
三相同步发电机的基本工作原理
交流电势频率f的确定
当转子为1对磁极时，转子旋转一周，定子绕组 中感应电势变化一个周期；当同步发电机有p对极 时，转子旋转一周，感应电势交变p个周期。
当转子转速为每分n转时，交变电势频率为：
火电厂和核电站的汽轮机拖动的发电机，转 速高，转子宜作成细而长的隐极式，这种发电机通 常称为汽轮发电机。
核电站用的汽轮发电机在构造上与常规火电站 用的大同小异，所不同的是由于蒸汽压力和温度都 较低，所以同等功率机组的汽轮机体积比常规火电 站的大。
水轮机拖动的发电机，转速低，因而要求有较 多的磁极，转子宜作成短而胖的凸极式。
• 转子：有p对磁极，磁极上有直 流励磁绕组，当直流电流通过 电刷和滑环流入转子绕组后， 产生主磁通，主磁通由N极经气 隙，定子铁心，再经气隙进入S 极，构成主磁路。

《机械设计基础》 课件 第13章 联轴器和离合器


返回
机械设计基础
返回
机械设计基础
返回本节
无弹性元件挠性联轴器
（３）链条联轴器 图所示 为双排滚子链联轴器（TGS 型），半联轴器1、3为两个 齿数相同的链轮，分别用键 与两轴相连。双排滚子链2同 时与两个半联轴器的链轮啮 合，从而实现两轴的连接。
链条联轴器的润滑对其 性能有很大影响。转速较低 时应定期涂润滑脂，转速高 时更应充分润滑，并安装罩 壳。
机械设计基础
下一页
非金属弹性元件挠性联轴器
（２）弹性柱销联轴器（LX型） 如图所示，这种联轴器在结构 上类似于弹性套柱销联轴器， 只是用尼龙柱销代替弹性套柱 销作为中间连接件。为了防止 柱销从半联轴器的孔中滑出， 可在两端安装固定挡圈。
与弹性套柱销联轴器相比， 弹性柱销联轴器能传递较大的 转矩，结构更为简单，安装、 制造方便，耐久性好，但补偿 两轴的相对位移量要小些。
机械设计基础
第十三章 联轴器和离合器

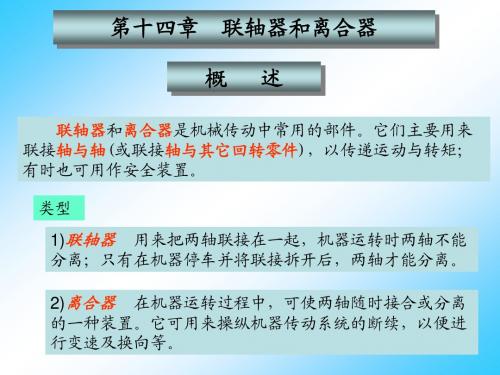

联轴器和离合器是机械传动中的常用部件。它们主 要用于两轴的连接，使其实现一起传动并传递转矩， 有时也可用作为作安全装置。
