机械基础课程设计说明书设计题目：一级直齿圆柱齿轮减速器班级学号学生姓名：指导老师：完成日期：所在单位：设计任务书1、题目设计用于带式输送机的机械传动装置——一级直齿圆柱齿轮减速器。
2、参考方案（1）V带传动和一级闭式齿轮传动（2）一级闭式齿轮传动和链传动（3）两级齿轮传动3、原始数据4、其他原始条件（1）工作情况：两班制，输送机连续单向运转，载荷较平稳。
（2）使用期限：5年。
（3）动力来源：三相交流（220V/380V）电源。
（4）允许误差：允许输送带速度误差5%±。
5、设计任务（1）设计图。
一级直齿（或斜齿）圆柱齿轮减速器装配图一张，要求有主、俯、侧三个视图，图幅A1，比例1：1（当齿轮副的啮合中心距110a≤时）或1：（当齿轮副的啮合中心距110a>时）。
（2）设计计算说明书一份（16开论文纸，约20页，8000字）。
目录一传动装置的总体设计 (3)二传动零件的设计 (7)三齿轮传动的设计计算 (9)四轴的计算 (11)五、箱体尺寸及附件的设计 (24)六装配图 (28)设计内容：一、传动装置的总体设计1、确定传动方案本次设计选用的带式输送机的机械传动装置方案为V带传动和一级闭式齿轮传动，其传动装置见下图。
2，选择电动机（1）选择电动机的类型按工作要求及工作条件选用三相异步电动机，封闭自扇冷式结构，电压380V，Y系列。
（2）选择电动机的额定功率①带式输送机的性能参数选用表1的第 6组数据，即：表一工作机所需功率为： kW sm N Fv w 44.51000/7.132001000P =⨯==②从电动机到工作机的传动总效率为：212345ηηηηηη=其中1η、2η、3η、4η、5η分别为V 带传动、齿轮传动、滚动轴承、弹性套柱销联轴器和滚筒的效率，查取《机械基础》P 459的附录3 选取1η= 、2η=（8级精度）、3η=（球轴承）、4η=、5η=故22123450.950.970.990.9950.960.8609664143520.862ηηηηηη==⨯⨯⨯⨯=≈ ③ 电动机所需功率为kW sm N Fv d 33.6852.0*1000/7.1*32001000P ===η 又因为电动机的额定功d ed P P ≥（3） 确定电动机的转速 传动滚筒轴工作转速：min r/2.814007.1100060v 100060=⨯⨯=⨯⨯=ππD n 滚筒查《机械基础》P 459附录3， V 带常用传动比为i 1=2~4，圆柱齿轮传动一级减速器常用传动比范围为i 2=3~5（8级精度）。
一级直齿圆柱齿轮减速器设计书第一部分课程设计任务书一、设计课题：设计一级直齿圆柱齿轮减速器,工作机效率为0.96(包含其支承轴承效率的损失),使用限期8年(300天/年),2班制工作,运输允许速度偏差为5%,车间有三相沟通,电压380/220V。
二. 设计要求:减速器装置图一张。
绘制轴、齿轮等部件图各一张。
设计说明书一份。
三. 设计步骤:传动装置整体设计方案电动机的选择确立传动装置的总传动比和分派传动比计算传动装置的运动和动力参数设计V带和带轮齿轮的设计转动轴承和传动轴的设计1.键联接设计专业.专注箱体构造设计润滑密封设计联轴器设计第二部分传动装置整体设计方案构成：传动装置由电机、减速器、工作机构成。
特色：齿轮相对于轴承对称散布。
确立传动方案：考虑到电机转速高，传动功率大，将V带设置在高速级。
其传动方案以下：图一: 传动装置整体设计图初步确立传动系统整体方案如 :传动装置整体设计图所示。
选择V带传动和一级圆柱直齿轮减速器。
专业.专注计算传动装置的总效率a:a= ×2×××1为V带的效率, 2为轴承的效率, 3为齿轮啮合传动的效率 , 4为联轴器的效率, 5为工作机的效率（包含工作机和对应轴承的效率）。
第三部分电动机的选择1电动机的选择皮带速度v:工作机的功率pw:w F×V1620×p=1000=1000=KW电动机所需工作功率为:p wpd=ηa==KW履行机构的曲柄转速为:n=60×1000V=60×1000×=r/minπ×Dπ×280经查表按介绍的传动比合理范围，V带传动的传动比i1=2~4，一级圆柱直齿轮减速器传动比i2=3~6，则总传动比合理范围为ia=6~24，电动机转速的可选范围为nd=i a×n=(6×24)×=。
综合考虑电动机和传动装置的尺寸、重量、价钱和带传动、减速器的传动比，选定型号为Y112M-4专业.专注的三相异步电动机，额定功率为4KW,满载转速nm=1440r/min，同步转速1500r/min。
机械基础课程设计说明书设计题目：一级直齿圆柱齿轮减速器班级学号学生：指导老师：完成日期：所在单位：设计任务书1、题目设计用于带式输送机的机械传动装置——一级直齿圆柱齿轮减速器。
2、参考方案（1）V带传动和一级闭式齿轮传动（2）一级闭式齿轮传动和链传动（3）两级齿轮传动3、原始数据4、其他原始条件（1）工作情况：两班制，输送机连续单向运转，载荷较平稳。
（2）使用期限：5年。
（3）动力来源：三相交流（220V/380V）电源。
（4）允许误差：允许输送带速度误差5%±。
5、设计任务（1）设计图。
一级直齿（或斜齿）圆柱齿轮减速器装配图一，要求有主、俯、侧三个视图，图幅A1，比例1：1（当齿轮副的啮合中心距110a≤时）或1：1.5（当齿轮副的啮合中心距110a>时）。
（2）设计计算说明书一份（16开论文纸，约20页，8000字）。
目录一传动装置的总体设计 (3)二传动零件的设计 (7)三齿轮传动的设计计算 (9)四轴的计算 (11)五、箱体尺寸及附件的设计 (24)六装配图 (28)设计容：一、传动装置的总体设计1、确定传动方案本次设计选用的带式输送机的机械传动装置方案为V带传动和一级闭式齿轮传动，其传动装置见下图。
2，选择电动机（1） 选择电动机的类型按工作要求及工作条件选用三相异步电动机，封闭自扇冷式结构，电压380V ，Y 系列。
（2） 选择电动机的额定功率① 带式输送机的性能参数选用表1的第 6组数据，即：表一工作机所需功率为：kW sm N Fv w 44.51000/7.132001000P =⨯==②从电动机到工作机的传动总效率为：212345ηηηηηη=其中1η、2η、3η、4η、5η分别为V 带传动、齿轮传动、滚动轴承、弹性套柱销联轴器和滚筒的效率，查取《机械基础》P 459的附录3 选取1η=0.95 、2η=0.97（8级精度）、3η=0.99（球轴承）、4η=0.995、5η=0.96 故22123450.950.970.990.9950.960.8609664143520.862ηηηηηη==⨯⨯⨯⨯=≈ ③ 电动机所需功率为kW sm N Fv d 33.6852.0*1000/7.1*32001000P ===η 又因为电动机的额定功d ed P P ≥（3） 确定电动机的转速 传动滚筒轴工作转速：min r/2.814007.1100060v 100060=⨯⨯=⨯⨯=ππD n 滚筒查《机械基础》P 459附录3， V 带常用传动比为i 1=2~4，圆柱齿轮传动一级减速器常用传动比围为i 2=3~5（8级精度）。
有全套图纸QQ目录设计任务书……………………………………………………一、传动方案的拟定及电动机的选择 (2)二、V带选择 (4)三．高速级齿轮传动设计 (6)四、轴的设计计算 (9)五、滚动轴承的选择及计算 (13)六、键联接的选择及校核计算 (14)七、联轴器的选择 (14)八、减速器附件的选择 (14)九、润滑与密封 (15)十、设计小结 (16)十一、参考资料目录 (16)设计题号：3 数据如下:已知带式输送滚筒直径320mm ，转矩T=130 N ·m ，带速 V=1.6m/s ，传动装置总效率为ŋ=82%。
一、拟定传动方案由已知条件计算驱动滚筒的转速n ω,即5.953206.1100060100060≈⨯⨯=⨯=ππυωD n r/min 一般选用同步转速为1000r/min 或1500r/min 的电动机作为原动机，因此传动装置传动比约为10或15。
根据总传动比数值，初步拟定出以二级传动为主的多种传动方案。
2.选择电动机1）电动机类型和结构型式按工作要求和工作条件，选用一般用途的Y （IP44）系列三相异步电动机。
它为卧式封闭结构。
2）电动机容量 （1）滚筒输出功率P wkw n T 3.195505.951309550P =⨯=⋅=ωω （2）电动机输出功率Pkw d 59.1%823.1P P ===ηω根据传动装置总效率及查表2-4得：V 带传动ŋ1=0.945；滚动轴承ŋ2 =0.98；圆柱齿轮传动ŋ3 =0.97；弹性联轴器ŋ4 =0.99；滚筒轴滑动轴承ŋ5 =0.94。
（3）电动机额定功率P ed由表20-1选取电动机额定功率P ed =2.2kw。
3）电动机的转速为了便于选择电动机转速，先推算电动机转速的可选范围。
由表2-1查得V带传动常用传动比范围i1 =2~4,单级圆柱齿轮传动比范围i2 =3~6，则电动机转速可选范围为n d= nω·i1·i2 =573~2292r/min放油螺塞选用外六角油塞及垫片M14×1.5根据《机械设计基础课程设计》表13-7选择适当型号：起盖螺钉型号：GB5783～86 M6×20,材料Q235高速轴轴承盖上的螺钉：GB5783～86 M6×20,材料Q235低速轴轴承盖上的螺钉：GB5783～86 M6×20,材料Q235螺栓：GB5782～86 M10×80，材料Q235九、润滑与密封1.齿轮的润滑采用浸油润滑，由于为单级圆柱齿轮减速器，速度ν<12m/s，当m<20 时，浸油深度h约为1个齿高，但不小于10mm，所以浸油高度约为36mm。
一级直齿圆柱齿轮减速器设计减速器是一种常用的机械传动装置，用于调整输出轴的转速和扭矩。
在工程设计中，常使用一级直齿圆柱齿轮减速器。
一、设计要求在进行一级直齿圆柱齿轮减速器的设计之前，首先需明确设计要求，包括输入轴的转速与扭矩、输出轴的转速与扭矩、减速比、齿轮材料和尺寸等。
1.输入轴的转速与扭矩：输入轴的转速与扭矩由所连接的驱动装置决定，例如电机的输出特性。
2.输出轴的转速与扭矩：输出轴的转速与扭矩由所连接的从动装置决定，例如机械设备的工作要求。
3.减速比：减速比是输入轴转速与输出轴转速的比值，用于实现所需的减速功能。
减速比的选择应该符合输出轴的工作要求，同时注意减速比的范围。
4.齿轮材料：齿轮材料应具有足够的强度和韧性，承受预期的载荷和工作条件，并保证齿轮的寿命和可靠性。
5.尺寸：减速器的尺寸应根据具体的工作环境和安装要求进行设计，包括减速器的外形尺寸、轴心距、齿轮尺寸等。
同时，减速器的设计应尽量简洁紧凑、易于制造和安装。
二、设计步骤在满足设计要求的前提下，进行一级直齿圆柱齿轮减速器的设计，具体步骤如下：1.根据输入轴和输出轴的转速与扭矩，计算减速比。
减速比的选择一般为整数，可以根据具体情况进行调整。
2.根据减速比，计算输出轴的转速与扭矩，同时考虑传动效率的损失。
3.根据输出轴的扭矩，计算齿轮的强度。
齿轮的强度计算涉及到材料的强度性能和齿轮的几何参数。
齿轮的强度应满足强度和韧性的要求。
4.根据齿轮的强度要求，选择合适的齿轮材料。
齿轮材料的选择应综合考虑强度、韧性、耐磨性等性能。
5.根据齿轮材料和减速比，计算齿轮的尺寸和齿数。
齿轮的尺寸和齿数的选择应满足一定的设计原则，例如齿宽与模数的比值、齿数的整数关系等。
6.进行齿轮轮廓的设计，包括齿根、齿顶、齿侧等参数的确定，以及齿轮齿面的加工和磨削方式。
7.进行减速器的总体布置和组合，确定输入轴和输出轴的位置和轴心距。
8.进行减速器的传动效率计算和装配配合的设计。
一级直齿圆柱齿轮减速器课程设计
以下是一级直齿圆柱齿轮减速器的课程设计，包括装配图和零件图。
设计任务是设计带式输送机传动装置中的一级圆柱齿轮减速器，工作条件为使用年限 10 年，每年按 300 天计算，两班制工作，载
荷平稳，滚筒圆周力 F=1.7KN，带速 V=1.4ms，滚筒直径 D=220mm。
一、传动方案拟定
1. 设计要求：根据已知工作要求和条件，选用 Y 系列三相异步电动机，电动机类型和结构型式的选择按已知的工作要求和条件进行。
2. 确定电动机的功率和转速：根据滚筒轴的工作转速
Nw=601000V，计算得到电动机的额定功率 Pd=3KW，额定转速
N=1420r/min。
3. 合理分配各级传动比：根据总传动比 i 总=11.68，取 i 带
=3，分配各级传动比:i 齿=11.68,i 总=3*11.68=39.36,i 带=3-1=2。
二、电动机选择及装配图
1. 电动机选择：选用 Y100L2-4 型电动机，其主要性能：额定
功率:3KW，满载转速 1420r/min，额定转矩 2.2N·m。
机械设计一级直齿圆柱齿轮减速器设计课程设计
课程设计题目：机械设计一级直齿圆柱齿轮减速器设计
设计目标：
1. 设计一级直齿圆柱齿轮减速器，传递功率为10kW，转速比
为10:1。
2. 设计输出轴，输出轴径向载荷和轴向载荷均不得超过允许范围。
3. 设计减速器的选型和传动比。
4. 绘制减速器的总布置图，齿轮的半径及齿宽尺寸、加工精度等技术要求。
5. 计算并选择减速器各配件如轴、轴承、密封件的类型和规格。
设计步骤：
1. 根据传递功率和转速比计算输出轴的转速和齿轮的齿数。
2. 选用齿轮的材料和模数，计算齿轮的模数、齿宽和齿数。
3. 绘制减速器的总布置图，并计算齿轮的半径、啮合角度、齿数比、齿宽等尺寸。
4. 计算减速器输出轴所承受的径向和轴向载荷，根据承载能力选择输出轴的材料和直径。
5. 选择减速器的配件如轴、轴承、密封件的类型和规格，根据耐久度和安全性进行计算和选择。
6. 编写减速器的总结和使用说明，注意减速器的使用和维护。
设计要求和注意事项：
1. 选用适当的齿轮材料和模数，齿轮啮合要求要达到一定的精度。
2. 考虑减速器的结构紧凑性和传动效率，尽量减小噪声和振动。
3. 对于配件的选择和计算，要根据实际情况进行，注意耐久度和安全性。
4. 在设计过程中，要充分考虑制造工艺和加工精度的要求，使得减速器具有稳定的性能和可靠的使用寿命。
5. 最后编写减速器的总结和使用说明，并对减速器进行检验和试运行，保证其能够正常运行和使用。
一级直齿圆柱齿轮减速器课程设计一级直齿圆柱齿轮减速器课程设计一、介绍一级直齿圆柱齿轮减速器是由齿轮、轴承以及机架组成，把传动从来源中传输到装置所需正确动作，在工业上很常用，特别是重要用途减速器，例如船舶、汽车等减速机构，也可用作安全限速器。
二、本课程分析本课程设计主要涉及一级直齿圆柱齿轮减速器的设计分析。
减速器主要构成是：1.输入轴、输出轴和安装孔；2.齿轮的材料和模数；3.齿轮的位置和间隙；4.轴承的类型、尺寸和弹性支撑；5.轴承的可靠性；6.齿轮驱动分配器；7.齿形加工和复形检查；8.传动效率；9.减速机负荷试验；10.运转稳定性及噪声试验；11.机架的材料和结构的设计；12.电路的负载调节；13.油路设计；14.减速器的安装和调试。
四、课程实施策略将本课程设计分为理论和实验两部分，理论部分介绍相关知识，具体内容由教师统一指定，教师领导学生小组一起完成一级直齿圆柱齿轮减速器的设计分析。
学生提交的任务论文将由评委对作品进行打分，教师依据评分标准给予学生得分。
实验部分由学生团队实施，实验实施之前将由教师提供设计实施知识和技能训练，故实验及设计环节由小组成员完成，经由统一的评价考核，由学生积极参与共同完成任务，小组成员间磨合合作，发挥优秀的创新思维。
本课程java语言编程软件完成编程实验，实验室采用机械材料、齿轮减速器实验设备等。
五、总结&结论本课程设计让学生深入了解一级直齿圆柱齿轮减速器的设计及分析，提高学生分析问题和解决问题能力，提高学生关于机械设计与分析的综合能力。
学生通过理论学习了解减速器结构及设计的原理，通过实践训练掌握减速器设计实施的技能，加深对减速器的理解，培养有创新精神、具有实践能力的机械工程技术人才。
机械设计基础课程设计--一级直齿圆柱齿轮减速器南京工业大学机械设计基础课程设计计算说明书设计题目一级直齿圆柱齿轮减速器系（院）城建学院班级环设1101设计者牛倩云06指导教师耿鲁阳2013年6月24日—7月7日目录1：课程设计任务书 (2)2：传动方案的拟定 (3)3：电动机的选择 (3)4：计算总传动比和分配各级传动比 (4)5: 计算传动装置的运动和动力参数 (4)6：减速器传动零件的设计与计算（1）V带的设计与计算 (6)（2）齿轮的设计与计算 (8)（3）轴的设计与计算 (10)7：键的选择与校核 (15)8：润滑和密封 (16)9：铸铁减速器箱体主要结构设计 (17)10：感想与参考文献 (19)一、设计任务书1．传动方案电动机——带传动——一级圆柱齿轮传动——工作机2.齿面硬度：硬齿面设计功率：工作机功率班制：每日两班工作年限：8年；大修年限：4年3.已知条件输送带滚筒直径D＝300mm输送带工作速度V＝0.7m/s输送带轴所需扭矩T＝900Nm4.设计内容1）一级圆柱齿轮减速器； 2）一根轴的强度校核；3）图纸要求：总装图1张；零件图1张（齿轮或轴） 4）计算说明书一份。
二、传动系统方案的拟定1.带式输送机传动系统方案如图所示：（画方案图）2.带式输送机由电动机驱动电动机1将动力传到带传动2，再由带传动传入一级减速器3，再经联轴器4将动力传至输送机滚筒5，带动输送带6工作。
传动系统中采用带传动及一级圆柱齿轮减速器，采用直齿圆柱齿轮传动。
三．计算及说明计算及说明计算结果⑴电动机的选择①电动机类型与结构形式的选择对一般的机械运输，选用Y 系列三相异步电动机， 安装形式为卧式，机座带底脚，电压380V 。
②电动机型号的选择 ⒈电动机的功率 220.7=T*900 4.20.3v kw D P ⨯=⨯=输出 =4.2kw P 输出滚筒转速w 60600.744.56/min 0.3v n r D ππ⨯===⨯⨯ w 44.56/min n r = 设：联轴器效率10.99η=一对轴承效率20.99η=； 闭式圆柱齿轮传动效率30.97η=计算及说明计算结果V 带传动效率40.95η= 工作机所需输入功率p =p η输出输入由电动机至运输带的传动总效率为 0.894η= 22···=0.990.990.970.950.894ηηηηη=⨯⨯⨯=联轴齿带则工作机实际需要的电动机输出功率为 4.698ca P kw =4.24.6980.894P P kw η===输出输入 根据ca p 选取电动机的额定功率1.电动机型号：Y132M2-62.电动机的转速 960/min n r =V 带传动比b i 2~4=，齿轮传动比i 3~5g =，则 =4i 带⑵计算总传动比和分配各级传动比① 传动装置的总传动比 960===21.5444.56n n i 电动机总滚筒=21.54i 总 ② 分配各级传动比21.54===5.3854i n i 总减带=5.385i 减⑶传动系统的运动和动力参数计算传动装置从电动机到工作机有三轴，分别为Ⅰ、Ⅱ、 Ⅲ轴，传动系统各轴的转速、功率和转矩计算如下：计算及说明计算结果① Ⅰ轴（电动机轴）11111960/min 4.698kW 4.6989550955046.74960n r P P T N M n ====⨯=⋅② Ⅱ轴 （减速器高速轴）12214222960240/min 44.6980.954.46395509550177.59240b n n r i P P kW P T N mn ====⨯=⨯==⨯=⋅η＝4.463③ Ⅲ轴（减速器低轴）2333233324044.57/min 5.3854.4630.974.32995509550927.5744.57g n n r i P P kW P T N mn η====⨯=⨯==⨯=⋅＝4.329将计算结果和传动比及传动效率汇总如表1－1表1－1 传动系统的运动和动力参数轴号电动机 带传动 圆柱齿轮传动Ⅰ轴Ⅱ轴Ⅲ轴()()max 12221255001250d d d d mm a =+=⨯+=()()min 120.70.7125500437.5d d d d mm a =+=⨯+=取 0610mm a = 0610mm a = ⒍初算带的基准长度'd L()()221'0120224d d d d d d d a d d a L π-=+++计算及说明计算结果()()2500-125125500246102610π++⨯=⨯+2259=取 L d =2240 mm ⒎实际中心距'022402259610600.522d d L L mma a --+=+=≈a=600.5mm ⒏小带轮包角2218057.550012518057.5600.51445120d d d d a α︒︒︒︒-=-⨯-=-⨯'=≥ 合适 ⒐单根V 带所能传递的功率0p根据960/min n r =小带轮和d d1=125mm ，查表用插值法 求得：0 1.38kw p =⒑单根V 带传递功率的增量0p ∆传动比 4i =带，960/min n r =带，查表得： 0.11kw p =∆ ⒒计算V 带的根数 ()0caLp p p K K Z α+∆≥由表可查得K α=0.91， 由表可查得L K =1.06则()4.6983.271.380.110.91 1.06Z =+⨯⨯=计算及说明 计算结果取Z=4根 z=4⒓作用在带轮轴上的力 单根V 带的预紧力 20500 2.51ca p qV zv K F α⎛⎫=-+⎪⎝⎭20500 4.698 2.510.1 6.28167.334 6.280.91N F ⨯⎛⎫=-+⨯= ⎪⨯⎝⎭所以作用在轴上的力为p F ：1014452sin24167.33sin1273.422p zF N F α'==⨯⨯⨯= ② 齿轮的设计与计算 ⒈齿面弯曲强度计算：ⅰ确定作用在小齿轮上的转矩T 14.463c ca p kW p η==带19602404bn i n ===带 r /min 4411610610 4.463177.5722240c c p P N m n T ωππ⨯⨯⨯⨯===⋅⨯ ⅱ选择齿轮材料齿轮均选用合金钢，表面淬火，齿面硬度56HRC[]160 2.5160 2.556300F HRC MPa σ=+=+⨯=ⅲ选择齿宽系数和齿数d 0.5ψ=取120Z = ，21108g Z i Z =⨯= ⅳ确定载荷系数K222330d d d m mm =+= 中心距：126032419222d d a mm ++=== 齿轮宽度 ：10.56030d b d mm ψ=⨯=⨯= ⒉齿轮接触强度验算 ⅰ确定许用接触应力[]5001150011561116H HRC MPa σ=+=+⨯=ⅱ确定齿面接触强度[]121(1)=1121110.6H EH KT u Z MPa bd uσσ+=≤ ③ 轴的设计与核算轴径增大5%-7%，取min 1.0529.21d d mm =⨯=ⅲ确定轴的各段直径采用阶梯轴，尺寸按由小到大，由两端至中 央的顺序确定。
设计计算变速箱一级直齿圆柱齿轮传动的轴1和轴2。
高速轴直径的设计计算1.选择轴的材料因传递的功率不大，并对重量及结构尺寸无特殊要求，故由轴的常用材料及其主要力学性能表选用：材料45钢，正火处理，HBS160~200。
查表10-1，取σb =600MP a ，查表10-4得 [σ-1]b =55MPa ，查表10-3：取C=110。
2.设计轴径1)初算轴径 mm 9.303.323125.7110n d 33===P C 考虑到轴上有键槽，轴径应增大3~5%即d =30.9×1.05=32.4mm2) 轴的结构设计（1）轴段①的设计。
轴段①上安装V 带轮，此段设计应与带轮设计同步进行。
由最小直径初定①的轴径:d 1=33.5mm（2）轴段②的轴径设计。
考虑带轮的轴向固定及密封圈的尺寸，带轮用轴肩定位，轴肩高度即h=(0.07~0.1)×33.5= 2.345~3.35mm轴段②的轴径d 2=d 1+2h=33.5+2x(2.345~3.35)=38.19~40.2mm可选择毡圈油封，由毡圈油封用槽表(手册P217)选取毡圈为：d 2=45mm（4）轴段③和⑦的轴径设计。
其上安装轴承，考虑齿轮只受径向力和圆周力，所以选用球轴承即可，选6210轴承。
由深沟球轴承表(手册P184)查得轴承内径承:d 3=d 7=50mm（5）轴段④和⑥的设计。
该轴段间接为轴承定位，查表(手册P184)d min =57可取d 4=d 6=60mm（6）轴段⑤的设计。
该轴段上安装齿轮，为便于安装，d5应略大于d 4，可初定d5=63mm ，则由普通平键及截面尺寸表查得该处的键的截面尺寸为18x11m m ，轮毂键槽深度为t 1=4.4mm ，该处齿轮齿根圆直径d f =d 1-2.5m=84-2.5x4=74;则轮毂键槽到齿根的距离为:1045.25.21.14.4-263-274t -2d -2d e 1s f =⨯=<===则:此处应做成齿轮轴,其尺寸d5为齿轮的尺寸 低速轴直径的设计计算1.选择轴的材料因传递的功率不大，并对重量及结构尺寸无特殊要求，故由轴的常用材料及其主要力学性能表选用常用的材料：45钢，调质处理，HBS200~240。
一级直齿圆柱齿轮减速器设计说明书1. 引言减速器是机械传动装置中的关键部件，广泛应用于工业生产和机械设备中。
本设计说明书将详细介绍一级直齿圆柱齿轮减速器的设计原理、结构和功能。
2. 设计原理一级直齿圆柱齿轮减速器是一种常用的传动装置，通过齿轮的啮合和相对运动，实现输入轴和输出轴之间的转速减小和扭矩增加。
其原理基于齿轮啮合的运动学和动力学分析，通过合理设计齿轮的齿数、模数、压力角等参数，来满足设计要求。
3. 结构组成一级直齿圆柱齿轮减速器主要由输入轴、输出轴、齿轮组和壳体组成。
输入轴和输出轴分别与动力源和负载相连，通过齿轮组的传动，实现输入轴和输出轴之间的转速和扭矩的变换。
齿轮组通常由一个主动齿轮和一个从动齿轮组成，其齿数比决定了减速比。
4. 设计要点在设计一级直齿圆柱齿轮减速器时，需要考虑以下要点：(1) 轴的强度计算：根据输入功率和转速，确定输入轴和输出轴的直径和长度，以满足强度和刚度要求。
(2) 齿轮参数的选择：根据减速比和传动比例，选择合适的齿数、模数和压力角，以满足传动效率和承载能力的要求。
(3) 齿轮的材料选择：根据工作环境和负载条件，选择合适的齿轮材料，以满足强度和耐磨性的要求。
(4) 轴承和润滑：选择合适的轴承类型和润滑方式，以减小摩擦损失和提高传动效率。
(5) 壳体设计：根据齿轮组的尺寸和安装要求，设计合适的壳体结构和支撑方式，以保证减速器的稳定运行。
5. 功能和应用一级直齿圆柱齿轮减速器具有转速减小、扭矩增加和传递功率的功能，广泛应用于各种机械设备中。
它可以用于工业生产中的输送机、搅拌机、提升机等设备，也可以用于家用电器中的洗衣机、食品加工机等。
6. 设计案例以某生产线上的输送机为例，设计一级直齿圆柱齿轮减速器的参数如下：输入功率：5 kW输入转速：1500 rpm输出转速：30 rpm减速比：50:1根据以上参数，进行轴的强度计算、齿轮参数的选择、材料选择、轴承和润滑设计，最终得到合适的一级直齿圆柱齿轮减速器设计方案。
(完整)一级圆柱齿轮减速器设计说明书.编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整)一级圆柱齿轮减速器设计说明书.）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整)一级圆柱齿轮减速器设计说明书.的全部内容。
精密仪器课程设计设计题目：一级齿轮减速器班级： 13030341学号： 1303034125姓名: 杨晓建指导老师：张红艳目录一、电动机的选择 -———-——-———---—--—------—-—4二、传动比的分配—-——----——---—————--—--—-—5三、传动装置各轴的运动和动力参数—-——-—--- 5四、V带的设计与计算—-—----—----————-—----—7五、齿轮的选择 -—--———--———-------—-———-——- 10六、轴的设计-—-—-——-—--—-—--—--——-—————-—-—- 131、Ⅰ轴的设计（高速轴) ——--——--——-—-——- 132、Ⅱ轴的设计（低速轴） -——-—---————---—- 19七、减速箱的设计 -————---———-—--—-—----—--25八、润滑的选择 -——-—--—-—---—---—--—---—--26九、参考文献 -————--——--———---——---——----27精密仪器课程设计任务书1、设计：带式运输传动系统2、题目：要求：传动装置含有圆柱齿轮减速器3、原始：1）运输带工作拉力：F= 1789N2）运输带工作速度V=2m/s3）运输机卷筒直径D=400mm4、传动简图1、V带运动2、运动带3一级圆柱齿轮减速器4、联轴器5、电动机 6、卷筒5、工作条件:连续单向运转，载荷平稳,空载起动,380/220V 的三相交流电源。

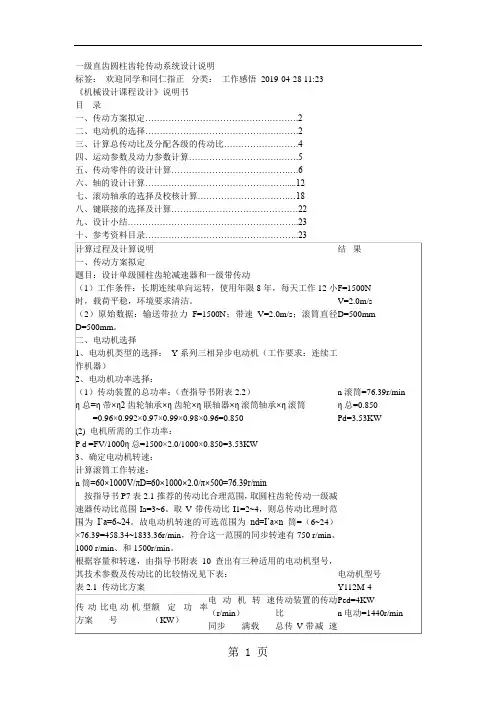

一级圆柱齿轮减速器设计说明书一、传动方案拟定 (3)二、电动机的选择 (4)三、确定传动装置总传动比及分配各级的传动比 (6)四、传动装置的运动和动力设计 (7)五、齿轮传动的设计 (15)六、传动轴的设计 (18)七、箱体的设计 (27)八、键连接的设计 (29)九、滚动轴承的设计 (31)十、润滑和密封的设计 (32)十一、联轴器的设计 (33)十二、设计小结 (33)计算过程及计算说明一、传动方案拟定设计单级圆柱齿轮减速器１、工作条件：输送带常温下连续工作，空载起动，工作载荷平稳，使用期限5年，两班制工作，输送带速度容许误差为±5%，环境清洁。
２、原始数据：输送带有效拉力F=6500N；带速V=0.8m/s；滚筒直径D=335mm；方案拟定：采用开始齿轮传动与减速齿轮的组合，即可满足传动比要求；同时由于带传动具有良好的缓冲、吸振性能，适应大起动转矩工况要求，结构简单，成本低，使用维护方便。
二、电动机选择1、电动机类型和结构的选择：选择Y系列三相异步电动机，此系列电动机属于一般用途的全封闭自扇冷电动机，其结构简单，工作可靠，价格低廉，维护方便，适用于不易燃，不易爆，无腐蚀性气体和无特殊要求的机械。
2、电动机容量选择：电动机所需工作功率为：式（1）：Ｐd＝ＰＷ／ηa(KW)由式(2)：ＰＷ＝ＦV/1000(KW)因此P d=FV/1000ηa(KW)由电动机至运输带的传动总效率为：η总=η１³η２³η２³η３³η４³η5式中：η1、η2、η3、η4、η5分别为开式齿轮传动、轴承、圆柱齿轮传动、联轴器和滚筒的传动效率。
取η１=0.98（开式齿轮传动），η２＝0.98，η３＝0.98,η４＝0.99（弹性联轴器），η5=0.96(卷筒)。
则：η总=0.98³0.98³0.98³0.98³0.99³0.97=0.886所以：电机所需的工作功率：P d= FV/1000η总=(6500³0.8)/(1000³0.886)=5.87(KW)3、确定电动机转速卷筒工作转速为：n卷筒＝60³1000²V/（π²D）=(60³1000³0.8)/（335²π）=45.63（r/min）根据《机械设计基础课程设计指导书》上推荐的传动比合理范围，取圆柱齿轮传动一级减速器传动比范围I’=3～６，取开式齿轮传动比I1’=２～４。
