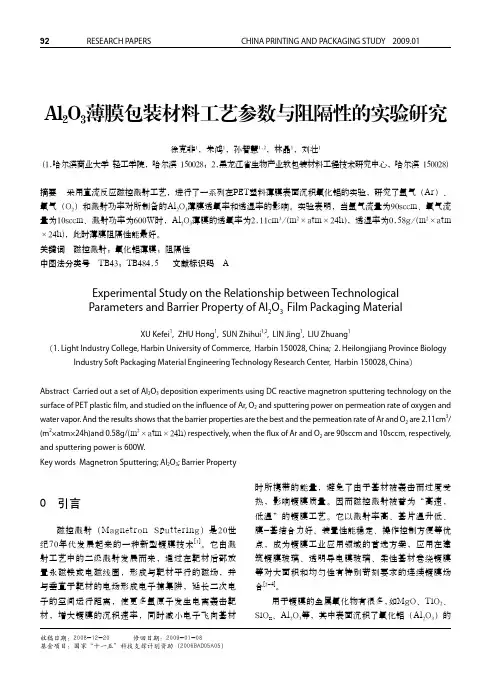

它由溅射工艺中的二级溅射发展而来，通过在靶材后部放置永磁铁或电磁线圈，形成与靶材平行的磁场，并与垂直于靶材的电场形成电子捕集阱，延长二次电子的空间运行距离，使更多氩原子发生电离轰击靶材，增大镀膜的沉积速率，同时减小电子飞向基材Al 2O 3薄膜包装材料工艺参数与阻隔性的实验研究徐克非1，朱鸿1，孙智慧1,2，林晶1，刘壮1(1.哈尔滨商业大学 轻工学院，哈尔滨 150028；2.黑龙江省生物产业软包装材料工程技术研究中心，哈尔滨 150028)摘要 采用直流反应磁控溅射工艺，进行了一系列在PET塑料薄膜表面沉积氧化铝的实验，研究了氩气（Ar）、氧气（O 2）和溅射功率对所制备的Al 2O 3薄膜透氧率和透湿率的影响。

实验表明，当氩气流量为90sccm、氧气流量为10sccm、溅射功率为600W时，Al 2O 3薄膜的透氧率为2.11cm 3/(m 2×atm×24h)，透湿率为0.58g/(m 2×atm ×24h)，此时薄膜阻隔性能最好。

关键词 磁控溅射；氧化铝薄膜；阻隔性中图法分类号 TB43；TB484.5文献标识码 A Experimental Study on the Relationship between TechnologicalParameters and Barrier Property of Al 2O 3 Film Packaging MaterialXU Kefei 1, ZHU Hong 1, SUN Zhihui 1,2, LIN Jing 1, LIU Zhuang 1（1. Light Industry College, Harbin University of Commerce, Harbin 150028, China; 2. Heilongjiang Province BiologyIndustry Soft Packaging Material Engineering Technology Research Center, Harbin 150028, China ）Abstract Carried out a set of Al 2O 3 deposition experiments using DC reactive magnetron sputtering technology on the surface of PET plastic film, and studied on the influence of Ar, O 2 and sputtering power on permeation rate of oxygen and water vapor. And the results shows that the barrier properties are the best and the permeation rate of Ar and O 2 are 2.11cm 3/(m 2×atm×24h)and 0.58g/(m 2×atm×24h) respectively, when the flux of Ar and O 2 are 90sccm and 10sccm, respectively,and sputtering power is 600W.Key words Magnetron Sputtering; Al 2O 3; Barrier Property时所携带的能量，避免了由于基材被轰击而过度受热，影响镀膜质量。

摘要：PE、BOPP、PET是三种常普遍应用的包装材料，其阻隔性能有所不同。

本文利用压差法原理分别测试了上述三种材质相同厚度下的薄膜样品的氧气透过量、氮气透过量，比较了三种样品对氧气、氮气的阻隔性能，并介绍了试验原理、测试设备参数及适用范围、试验过程等内容，为不同材料的气体阻隔性能的研究提供参考。

关键词：PE、BOPP、PET、氮气透过量、氧气透过量、压差法、压差法气体渗透仪、阻隔性能1、意义对气体的阻隔性能是薄膜材料的重要研究领域，根据具体应用的不同，材料的气体阻隔性能可分为对氧气、氮气、二氧化碳、氦气、水蒸气、六氟化硫等气体的阻隔或保存能力，由于气体的分子直径、临界温度以及气体分子与材料中的高分子相互作用不同，使得同种气体分子在不同材料中或不同气体在同种材料中的渗透能力存在差异。

因此，不同气体在不同材料中的气体透过量并不相同，即需要根据实际应用对气体阻隔性能的需求选择合适的薄膜材料。

对包装材料而言，防止产品氧化是包装材料的首要任务，其中充氮包装是实现这一功能的重要措施，所以，对氧气、氮气的阻隔性能是包装材料阻隔性的重要组成。

2、试验样品本次试验以三种普遍应用的薄膜材料——聚乙烯(PE)、双向拉伸聚丙烯(BOPP)、聚对苯二甲酸乙二醇酯(PET)为试验样品，分别测试这三种材料的氧气透过量、氮气透过量。

3、试验依据通常采用压差法原理测试不同气体的透过量，试验过程依据GB/T 1038-2000《塑料薄膜和薄片气体透过性试验方法压差法》。

4、试验设备因测试三种样品的气体透过量，为提高试验效率，选用三腔独立的设备VAC-V2压差法气体渗透仪进行试验，该设备由济南兰光机电技术有限公司自主研发生产。

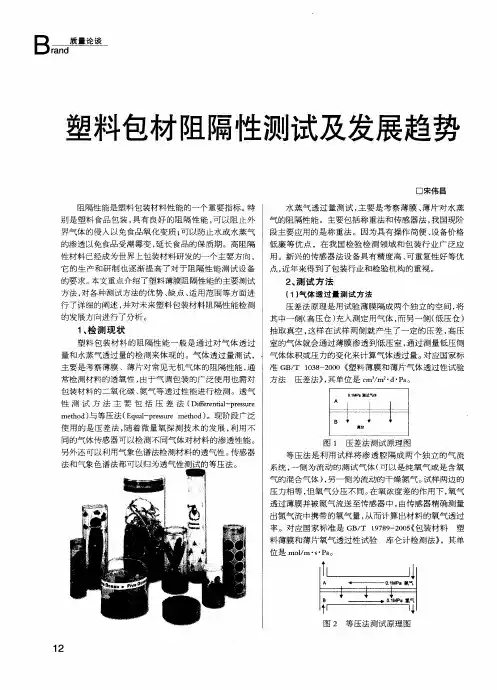

4.1 试验原理压差法原理是以当体积、温度不变时，气体压力与气体量成正比为测试依据。

利用装夹的试样将设备的测试腔分成上、下两部分，上腔中充入一定压力的试验气体，下腔的体积固定且已知，并通过抽真空形成低压环境。

新型高阻隔性包装材料一GT薄膜近年来，国际上出现了一种新型高阻隔性包装材料镀膜材料，它是以PET膜为基材，在其表面沉积SioX蒸汽而形成的一种高阻隔性透明包装薄膜，简称GT薄膜。

由于使用了SiOx这种制造玻璃的成分，所以GT薄膜也被称为“软玻璃:目前，这种包装材料在美国、日本及欧洲等国家和地区的商品包装中已经得到广泛应用。

1GT薄膜的阻隔性能及其应用GT薄膜不仅可以到达铝塑复合材料的阻隔性能，而且还有许多显著的特点，如阻隔性能不会因温度和湿度的变化而改变；保香性能优于PVDC,能阻止外界的异味渗入；透明性、微波穿透性能优良，适合微波食品包装等；同时其包装废弃物有较好的环境适应性。

目前，这种包装材料在一些发达国家已得到广泛应用。

如日本已用其包装方便食品、酒类、饮料、果汁、洗涤剂以及作为软管、盖膜（如快餐食品、微波食品容器）、蒸煮袋等使用；美国则主要用SiOx/PE/Paper/PE屋脊形包装盒包装柠檬汁、混合果汁等饮料和用作快餐盒盖材及药品包装等；欧洲用于饼干、巧克力、脱水汤料、肉制品、药品等包装（如德国市场上销售的Buss牌带有汤和熟食的可蒸煮、微波加热的快餐即是用PET/SiOx/PET封盖包装的）；另外，在欧洲市场上还有大量的用PE/SiOx/PET/Paper/PE 制成的利乐包装盒，用于果汁、饮料、牛奶等包装，获得与玻璃瓶一样的保鲜、保香效果。

目前，国内SioX镀膜材料的开发研究也已取得了一定成果。

2SiOx镀膜材料的生产工艺和方法SiOx镀膜材料的生产工艺和方法主要有物理蒸镀法(PVD)和化学蒸镀法(CVD)两种。

2.1物理蒸镀法物理蒸镀法是在高真空下以一氧化硅(Sio)作原材料，通过高温加热使之升华，并通过控制氧气的导入量，在塑料基材(PET、OPP1.、1.DPE、BoN等)表面形成X值不同的SioX薄层。

物理蒸镀加热有多种方式。

一种是用电阻丝加热方式，一般用片状的一氧化硅原料；另一种方法是采用大功率电子枪发射强电子束，电子束集中轰击一氧化硅某一点，瞬间产生高温，使之升华，进而沉积在基材上。

书山有路勤为径；学海无涯苦作舟

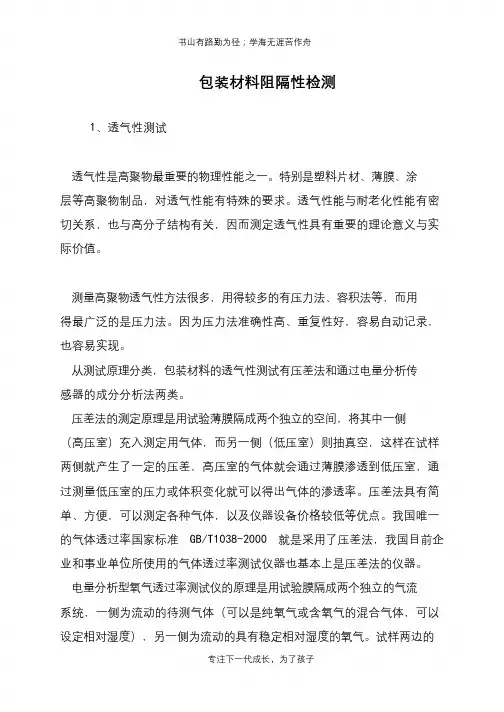

包装材料阻隔性检测
