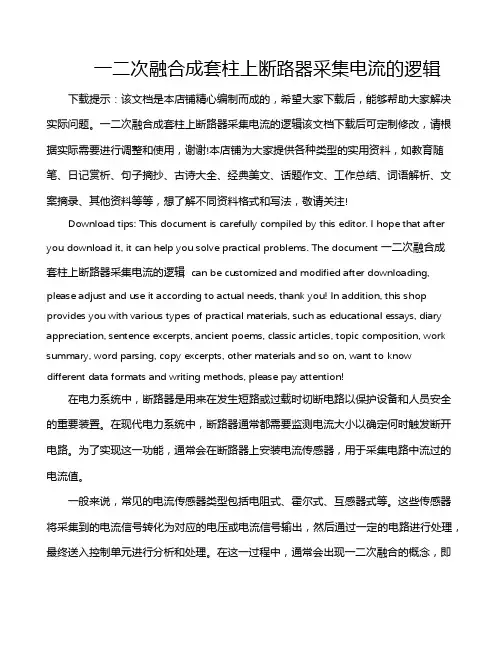

一二次融合成套柱上断路器采集电流的逻辑下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

一二次融合成套柱上断路器采集电流的逻辑该文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document 一二次融合成套柱上断路器采集电流的逻辑 can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to knowdifferent data formats and writing methods, please pay attention!在电力系统中，断路器是用来在发生短路或过载时切断电路以保护设备和人员安全的重要装置。

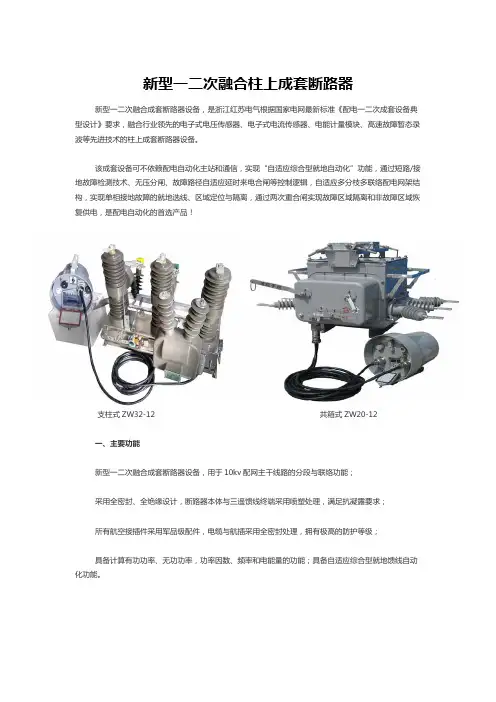

新型一二次融合柱上成套断路器新型一二次融合成套断路器设备，是浙江红苏电气根据国家电网最新标准《配电一二次成套设备典型设计》要求，融合行业领先的电子式电压传感器、电子式电流传感器、电能计量模块、高速故障暂态录波等先进技术的柱上成套断路器设备。

该成套设备可不依赖配电自动化主站和通信，实现“自适应综合型就地自动化”功能，通过短路/接地故障检测技术、无压分闸、故障路径自适应延时来电合闸等控制逻辑，自适应多分枝多联络配电网架结构，实现单相接地故障的就地选线、区域定位与隔离，通过两次重合闸实现故障区域隔离和非故障区域恢复供电，是配电自动化的首选产品！支柱式ZW32-12 共箱式ZW20-12一、主要功能新型一二次融合成套断路器设备，用于10kv配网主干线路的分段与联络功能；采用全密封、全绝缘设计，断路器本体与三遥馈线终端采用喷塑处理，满足抗凝露要求；所有航空接插件采用军品级配件，电缆与航插采用全密封处理，拥有极高的防护等级；具备计算有功功率、无功功率，功率因数、频率和电能量的功能；具备自适应综合型就地馈线自动化功能。

二、产品特色1、采用我公司首创的“手动分合式永磁机构”（发明专利号：201310525029.6）技术，实现单稳态永磁机构手动分合闸；2、新型一二次融合成套断路器设备内置1组高精度、宽范围电压传感器，采集三相电压和零序电压，满足RN2012馈线终端(FTU)的测量和计量功能；3、在ZW32柱上断路器内置一组高精度的电流传感器，采集三相电流和零序电流，为测量、保护和计量功能提供电流信号。

三、RN2012馈线终端(FTU)1、采用三遥设计，内置高精度电能计量模块，满足高压线损计算需求；2、可根据实际运行的工况，灵活配置运行参数及控制逻辑，实现单相接地、相间短路故障处理, 可直接跳闸切除故障，具备自动重合闸功能，重合次数及时间可调；3、具备暂态录波功能，可实现单相接地故障录波并将数据上传至配电自动化主站功能，满足相应通信协议；4、应具备合闸涌流保护功能；5、具备自适应综合型就地馈线自动化功能，不依赖主站和通信,通过短路/接地故障检测技术、无压分闸、故障路径自适应延时来电合闸等控制逻辑，自适应多分支多联络配电网架，实现单相接地故障的就地选线、区段定位与隔离；6、配合变电站出线开关一次合闸，实现永久性短路故障的区段定位和瞬时性故障供电恢复；7、配合变电站出线开关二次合闸，实现永久性故障的就地自动隔离和故障上游区域供电恢复。

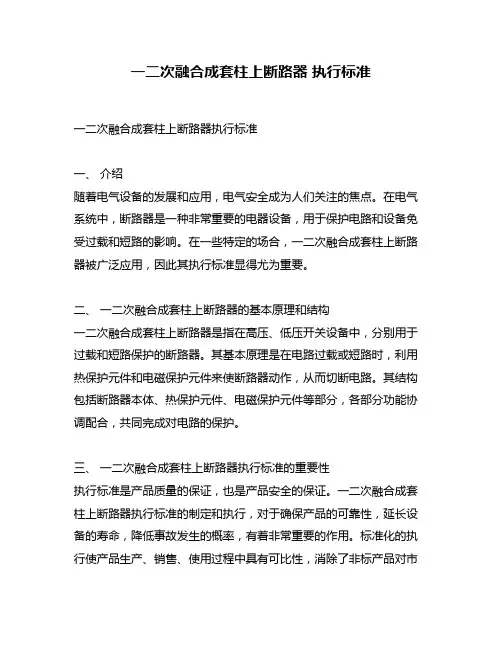

一二次融合成套柱上断路器执行标准一二次融合成套柱上断路器执行标准一、介绍随着电气设备的发展和应用，电气安全成为人们关注的焦点。

在电气系统中，断路器是一种非常重要的电器设备，用于保护电路和设备免受过载和短路的影响。

在一些特定的场合，一二次融合成套柱上断路器被广泛应用，因此其执行标准显得尤为重要。

二、一二次融合成套柱上断路器的基本原理和结构一二次融合成套柱上断路器是指在高压、低压开关设备中，分别用于过载和短路保护的断路器。

其基本原理是在电路过载或短路时，利用热保护元件和电磁保护元件来使断路器动作，从而切断电路。

其结构包括断路器本体、热保护元件、电磁保护元件等部分，各部分功能协调配合，共同完成对电路的保护。

三、一二次融合成套柱上断路器执行标准的重要性执行标准是产品质量的保证，也是产品安全的保证。

一二次融合成套柱上断路器执行标准的制定和执行，对于确保产品的可靠性，延长设备的寿命，降低事故发生的概率，有着非常重要的作用。

标准化的执行使产品生产、销售、使用过程中具有可比性，消除了非标产品对市场的干扰，保障了客户的利益。

四、一二次融合成套柱上断路器执行标准的内容和要求一二次融合成套柱上断路器执行标准主要包括产品的技术要求、检验方法、标志、包装、运输、贮存等内容。

技术要求包括产品的额定电压、额定电流、热保护元件动作特性、电磁保护元件动作特性等；检验方法包括外观检查、功能性能检查、静态特性试验、动态特性试验等。

标准要求严格，全面，可操作性强。

五、对一二次融合成套柱上断路器执行标准的个人理解在实际工程应用中，我们应该严格按照一二次融合成套柱上断路器执行标准进行设计、选型、采购、使用等环节的管理工作。

只有这样，才能保证一二次融合成套柱上断路器的可靠性和安全性，真正起到保护电路和设备的作用。

六、总结一二次融合成套柱上断路器执行标准是确保电气设备安全可靠运行的重要保障，严格依照执行标准进行生产和使用，是保证产品质量的重要手段。

1.概述1.1产品应用ZW20（TDS）系列户外式 10kV 智能集成（一二次全融合）交流真空断路器（通用名称： ZW20 户外式高压真空断路器，以下简称产品）是使用于户外环境中的、安装在 10KV 线路杆子上的，具有测量、保护、控制、信号、远动与组网、在线监测和接地精准判断、线损计算等智能功能的新型 10kV 交流真空断路器，可用于交流 12kV 电压等级的城网、农网或用户网的连接与隔断及其智能化管理。

1.2产品特性产品安装在露天，防护等级达到IP67（尘密，短时间浸水不漏水），能够耐受超级强度的风、雨、雪的侵蚀和严酷的尘埃、凝霜、冰和白露等自然环境条件。

产品以真空灭弧室内的动、静触头来接通和断开电路，能够关合、承载和开断正常回路条件下的电流，并能关合在规定的时间内承载和开断异常回路条件（如短路条件）下的电流。

产品的一次开关部分和二次智能化部分为一体化结构，具有一次二次深度融合与集成的特性，经过一次二次联动测试，质量稳定可靠。

产品的一次二次的中间部件电压互感器、电流互感器均为开关主箱内置电子式，测量范围大，温度特性好，功率损耗小。

产品的二次工作电源的取电可采用双侧电容取电方式，内置于开关主箱中，不占用箱外空间，无须机械安装和电气接线。

产品人机联系使用以微型平板电脑为基础的移动工作站，具有无线联机功能，性能优越，使用方便。

产品的接地保护与报警判断准确，特别适用于接地故障需要尽快查到故障状态、方位、相别与性质的户外 10kV 线路。

产品的二次部分为可装卸的智能模块，智能模块外设置后备保护，使用操杆可以在线（一次不停电）进行二次运维。

1.3产品资质产品的一次高压开关部分通过机械工业高压输配电设备质量检测中心的型式试验。

产品的二次自动化部分通过国网电力科学研究院实验验证中心的型式检验。

产品的电磁兼容部分通过国家电网公司自动化设备电磁兼容实验室的型式试验。

产品的一次高压开关部分和二次自动化部分的集成融合整组通过国网电力科学研究院实验验证中心的委托检验。

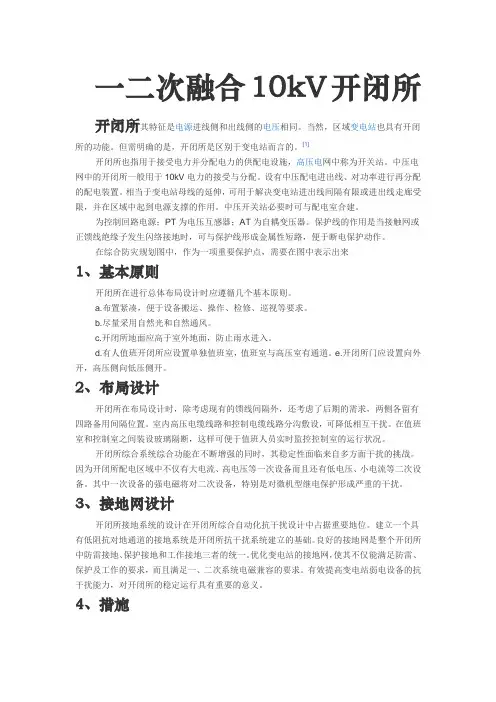

一二次融合10kV开闭所开闭所其特征是电源进线侧和出线侧的电压相同。

当然，区域变电站也具有开闭所的功能。

但需明确的是，开闭所是区别于变电站而言的。

[1]开闭所也指用于接受电力并分配电力的供配电设施，高压电网中称为开关站。

中压电网中的开闭所一般用于10kV电力的接受与分配。

设有中压配电进出线、对功率进行再分配的配电装置。

相当于变电站母线的延伸，可用于解决变电站进出线间隔有限或进出线走廊受限，并在区域中起到电源支撑的作用。

中压开关站必要时可与配电室合建。

为控制回路电源；PT为电压互感器；AT为自耦变压器。

保护线的作用是当接触网或正馈线绝缘子发生闪络接地时，可与保护线形成金属性短路，便于断电保护动作。

在综合防灾规划图中，作为一项重要保护点，需要在图中表示出来1、基本原则开闭所在进行总体布局设计时应遵循几个基本原则。

a.布置紧凑，便于设备搬运、操作、检修、巡视等要求。

b.尽量采用自然光和自然通风。

c.开闭所地面应高于室外地面，防止雨水进入。

d.有人值班开闭所应设置单独值班室，值班室与高压室有通道。

e.开闭所门应设置向外开，高压侧向低压侧开。

2、布局设计开闭所在布局设计时，除考虑现有的馈线间隔外，还考虑了后期的需求，两侧各留有四路备用间隔位置。

室内高压电缆线路和控制电缆线路分沟敷设，可降低相互干扰。

在值班室和控制室之间装设玻璃隔断，这样可便于值班人员实时监控控制室的运行状况。

开闭所综合系统综合功能在不断增强的同时，其稳定性面临来自多方面干扰的挑战。

因为开闭所配电区域中不仅有大电流、高电压等一次设备而且还有低电压、小电流等二次设备。

其中一次设备的强电磁将对二次设备，特别是对微机型继电保护形成严重的干扰。

3、接地网设计开闭所接地系统的设计在开闭所综合自动化抗干扰设计中占据重要地位。

建立一个具有低阻抗对地通道的接地系统是开闭所抗干扰系统建立的基础。

良好的接地网是整个开闭所中防雷接地、保护接地和工作接地三者的统一。

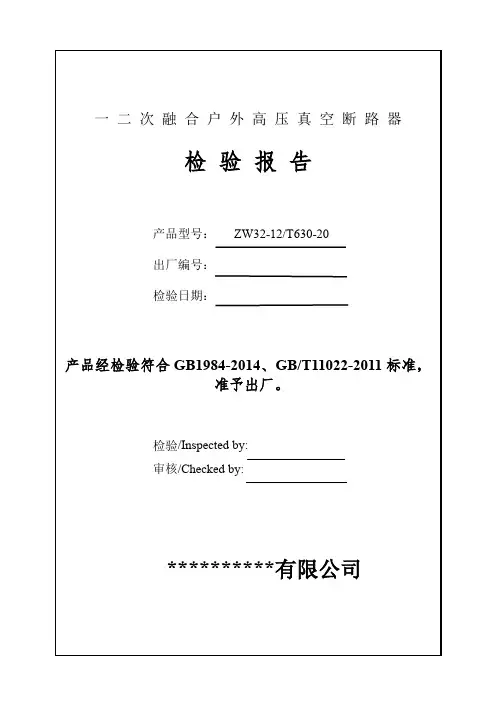

一、使用环境条件：序号名称环境条件1安装位置户外2周围空气温度-25℃～40℃3相对湿度日平均不大于95%，月平均不大于90%4海拔高度不高于1000m5地震烈度不大于8度6空气污秽程度周围空气没有明显受到尘埃、烟、腐蚀性或可燃性气体污染二、主要技术参数：序号名称单位数值1额定电压kV102额定电流A6303额定短时耐受电流kA204额定峰值耐受电流kA50三、出厂检验项目：序号检验项目技术要求及标准数据结果1外观、铭牌、标识、接地等检验应符合产品设计及相关要求—√2装配接线正确性检验应符合产品设计及相关要求—√3机械特性检验开距（mm）9±1.0A B C√8.99.09.1超程（mm）3±1.0A B C3.1 3.0 2.9合闸时间ms25-6030.5分闸时间ms20-5020.8速度合闸m/s0.8±0.20.8分闸m/s 1.0±0.2 1.0三相不同期ms≤20.4合闸弹跳时间ms≤20.34机械操作100%Ue分合闸各五次正常√85%-120%Ue分合闸各五次正常√相电流检验A/B/C相变比200/5A各二次正常√A/B/C相变比400/5A各二次正常√A/B/C相变比600/5A各二次正常√7零序电流检验零序电流变比100/5A，A/B/C相分别施加100A电流保护应可靠动作√8零序电压检验零序电压比(10/√3)kV/(6.5/3)VA/B/C相对地分别施加(10/√3)kV电压，零序电压输出正常√9工频耐压试验灭弧室断口48kV/1min√断路器对地42kV/1min√10主回路电阻≤50uΩA B C√363536检验结论：合格。

标准化10千伏一二次融合断路器10千伏一二次融合断路器是一种在电力系统中常见的高压开关设备，它的主要功能是保护电力设备、线路和人员免受电流过载、短路和接地故障的影响。

标准化10千伏一二次融合断路器是指该设备符合一系列标准和规范，并以标准化的方式进行设计、制造和应用。

本文将从定义、设计、制造和应用等方面对标准化10千伏一二次融合断路器进行详细介绍。

首先，定义部分。

10千伏一二次融合断路器是一种用于配电系统的断路开关设备，它能在电流过载、短路和接地故障等电力故障发生时快速切断电流，起到保护电力设备和线路的作用。

10千伏指的是该断路器的额定电压，一二次融合指的是该断路器具有一次侧和二次侧的保护融合功能。

接下来，设计部分。

标准化10千伏一二次融合断路器的设计需符合一系列国家和行业标准，如国家电网公司的《10千伏配电设备技术规程》和国际电工委员会（IEC）的相关标准。

设计师需要考虑断路器的额定电压、额定电流、短路承受能力、操作特性、接线方式等因素，并确保其满足电力系统的需求。

制造部分是标准化10千伏一二次融合断路器的生产环节。

制造商需要按照设计要求生产设备，包括组装断路器本体、安装保护融合器、连接控制线路和调试设备等。

制造商必须遵循ISO9001质量管理体系，并严格执行相关标准和要求，确保断路器质量达到标准化水平。

最后，应用部分。

标准化10千伏一二次融合断路器主要应用于工业和民用电力系统中的配电设备。

在电力系统中，它通常安装在变电站、配电室、发电厂和工矿企业等地方，用于对电路进行控制和保护。

断路器一般由断路器本体、保护融合器和控制装置组成，通过电流互感器和电压互感器等传感器获取电路信息，并由控制装置对断路器进行操作。

标准化10千伏一二次融合断路器具有很多优点，如结构合理、性能可靠、安装方便、操作简单等。

同时，标准化还可以提高产品的可替代性和通用性，降低成本和维修难度，提高工作效率和安全性。

综上所述，标准化10千伏一二次融合断路器是一种在电力系统中广泛应用的开关设备，它具有良好的设计、制造和应用标准。

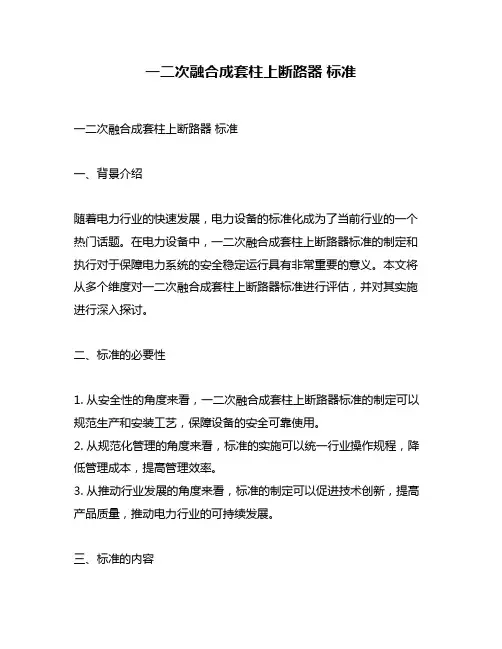

一二次融合成套柱上断路器标准一二次融合成套柱上断路器标准一、背景介绍随着电力行业的快速发展，电力设备的标准化成为了当前行业的一个热门话题。
