工业γ射线探伤装置安全使用与辐射防护

在本底情况下，方可离开作业现场。
工业γ射线探伤装置安全使用与辐
20
射防护
举例一：S通道γ射线装置操作步骤
1、美国880型铱-192
工业驱γ射动线控探伤制装缆置安的全连使接用与辐
21
射防护
源导向管的连接
工业γ射线探伤装置安全使用与辐
22
射防护
闭锁装置操作
工业γ射线探伤装置安全使用与辐
23
射防护
2、海门DLTS-B型铱-192
工业γ射线探伤装置安全使用与辐
2
射防护
一、探伤装置与源概况
1、探伤装置种类
按放射源核素分
铱-192γ射线探伤装置、硒-75γ射线探伤机装置、钴-60γ射线探伤装置
按探伤装置结构形式分
直通道、 “S”形通道
国外
国内
按生产厂家分
海门伽玛星探伤设备有美国AEA 限公司、丹东阳光仪器
Technologyplc 有限公司、四川核动力研究院仪器制造厂
工业γ射线探伤装置安全使用与辐射防护
xxxxxxx设备有限公司
工业γ射线探伤装置安全使用与辐
1
射防护
主要内容
➢γ射线探伤装置与Ⅱ类放射源概况 ➢γ射线探伤装置安全操作规程 ➢γ射线探伤装置操作注意事项 ➢γ射线探伤辐射防护监测 ➢γ射线探伤装置的保养及注意事项 ➢γ射线探伤装置的运输与储存 ➢γ射线探伤装置常见故障处理方法
5
射防护
图三：整套γ射线探伤装置
换源器
海门
工业γ射线探伤装置安全使用与辐
6
射防护
丹东
工业γ射线探伤装置安全使用与辐
7
射防护
2、设备结构原理
图一：美国880型焊接屏蔽容器

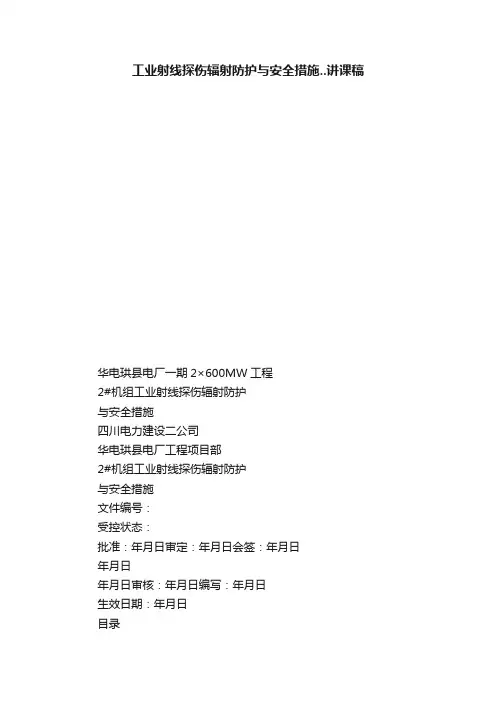

工业射线探伤辐射防护与安全措施..讲课稿

工业射线探伤辐射防护与安全措施..讲课稿华电珙县电厂一期2×600MW工程2#机组工业射线探伤辐射防护与安全措施四川电力建设二公司华电珙县电厂工程项目部2#机组工业射线探伤辐射防护与安全措施文件编号：受控状态：批准：年月日审定：年月日会签：年月日年月日年月日审核：年月日编写：年月日生效日期：年月日目录1．编制依据 (1)2．适用范围 (1)3．辐射安全防护的基本原则 (1)4．放射工作人员的防护 (2)5．辐射防护与安全管理网络体系 (3)6．工业X射线机安全操作规程 (4)7．工业γ射线机安全操作规程 (5)8．工业射线探伤辐射防护与安全措施 (7)9．放射工作人员的健康管理 (13)10．放射事故应急处理 (13)工业射线探伤辐射防护与安全措施1、编制依据1.1编制依据1.1.1《中华人民共和国职业病防治法》2001年国家主席令第60号；1.1.2《中华人民共和国放射性污染防治法》2003年国家主席令第6号；1.1.3《放射性同位素与射线装置安全和防护条例》2005年国务院第449号令；1.1.4《放射性同位素与射线装置安全许可管理办法》2006年国家环保总局令第31号；1.1.5《关于γ射线探伤装置的辐射安全要求》2007年国家环保总局8号文件；1.1.6《放射工作人员职业健康管理办法》2007年卫生部令第55号；1.1.7《放射工作卫生防护管理办法》2001年卫生部令第17号；1.1.8《电离辐射防护与辐射源安全基本标准》GB18871-2002；1.1.9《工业γ射线探伤放射卫生防护标准》GBZ132-2002；1.1.10《工业X射线探伤放射卫生防护标准》GBZ117-2006；1.2编制说明本工业射线探伤辐射防护与安全措施，以结合我国现行相关法律、法规及辐射防护与安全的基本标准及技术标准要求进行编制。

2、适用范围2.1本措施明确了放射工作人员、工业射线探伤装置及辐射源和射线探伤工作场所的辐射防护安全要求及辐射防护的安全措施。

放射性基础知识及工业辐射安全防护培训

(四 ) 辐照类型
1.内照射放射性物质通过食入、吸入、经过皮肤表面深入等途径进入人体内。 2.外照射体外源的照射。对于X射线、 γ射线，由于其特性，主要考虑外照射所带来的危害。
(五 ) 辐射效应辐射效应：辐射照射人体后可以引起人体发生某些生物学效应，称之为辐射效应。分类：分为躯体效应和遗传效应。
*
（六）放射源、射线装置的分类
1.分类原则由于放射源的应用领域广泛，活度的变化范围很大，高活度源能在短期内对人体产生严重的确定性效应，而低活度源不可能产生这种效应。所以必须有一个放射源分类系统，才能将放射源的安全管理与辐射风险联系在一起，作为与放射源安全和保安等许多相关活动的一个基础。
*
*
放射源分类表（常用）核素名称 I类源 II类源 III类源 IV类源 V类源（贝可）（贝可）（贝可）（贝可）（贝可） Am-241 ≥6×1013 ≥6×1011 ≥6×1010 ≥6×108 ≥1×104 Am-241/Be ≥6×1013 ≥6×1011 ≥6×1010 ≥6×108 ≥1×104 Au-198 ≥2×1014 ≥2×1012 ≥2×1011 ≥2×109 ≥1×106 Ba-133 ≥2×1014 ≥2×1012 ≥2×1011 ≥2×109 ≥1×106 C-14 ≥5×1016 ≥5×1014 ≥5×1013 ≥5×1011 ≥1×107 Cd-109 ≥2×1016 ≥2×1014 ≥2×1013 ≥2×1011 ≥1×106 Cf-252 ≥2×1013 ≥2×1011 ≥2×1010 ≥2×108 ≥1×104 Cl-36 ≥2×1016 ≥2×1014 ≥2×1013 ≥2×1011 ≥1×106 Co-57 ≥7×1014 ≥7×1012 ≥7×1011 ≥7×109 ≥1×106 Co-60 ≥3×1013 ≥3×1011 ≥3×1010 ≥3里 8.11毫居 2.7微居 Cr-51 ≥2×1015 ≥2×1013 ≥2×1012 ≥2×1010 ≥1×107 Cs-134 ≥4×1013 ≥4×1011 ≥4×1010 ≥4×108 ≥1×104

工业辐射防护

空位，由其他外围电子来补充，这就放出X射线。因此，电子俘获的同位素都能放出X射线。
60
27Co β-
238Uα4.4E9y 92
234Thβ24d 90
1。33MeV 1。17MeV
60Ni
137Cs
β-
0.661MeV
137Ba
234Paβ1.17分 91
234Uα2.45E5y 92
230Thα7.7E4y
99m43锝→ 9943锝＋ γ 99m43锝叫做 9943锝的“同质异能核”，以m表示。

（5）原子核俘获外围电子
有一些元素的原子核可以俘获一个外围电子，衰变为原子序数减去一，而质量数不变的另一种元素的原子核，其结果与β+衰变一样。例如：
放出X射线5526铁＋ e- → 5525锰这种衰变叫做电子俘获。被俘获的电子所留下的
地区分布
除神农架林区外，全省16个市、州均使用了放射源。其中武汉放射源最多，占全省总数的63.2%。宜昌次之
占全省总数的9%。
二、同位素和放射性同位素
什么是同位素？核内具有相同数目的质子（即原子序数相同），但中子数不同的一类原子，它们的化学性质相同，在元素周期表上占据同一个位置，故称作同位素。例如： 11H 、21H 31H，它们的原子序数都是1，但它们的中子数分别为1、2、3，它们都是氢元素的同位素。同位素有二类，一类是稳定的，凡原子核不会自发地发生变化的同位素，称为稳定的同位素。另一类是不稳定的。
半衰期：T1/2是指放射性原子核数衰减到原来数目一半所需的时间。
放射性活度的SI单位：贝可（Bq）表示放射性核素1秒钟内发生1次衰变，1 Bq=1s-1。
1Ci=3.7 ×10s-1=3.7 ×1010 Bq

6核技术利用辐射安全与防护考核知识点提炼--工业X射线无损探伤专业2020.1.10

第一章 X 射线无损探伤第二节结构组成和工作原理知识三节安全与防护知识点1：源项及风险分析
x射线机故障，未分区管理，设备被盗乱操作造成的操作人员不必要的照射。
第一章 X 射线无损探伤
第三节安全与防护
知识点2：操作要求 X 射线固定无损探伤安全操作要求（1）无损探伤人员进入无损探伤室时除佩戴常规个人剂量计外,还应配备可直接显示剂量率值和超阈声/光报警的个人剂量报警仪。（2）每天工作时，每次无损探伤作业前作业人员应检查射线机，检查安全装置、联锁装置的性能及报警信号、标志的状态。（3）交接班或当班使用剂量仪前，应检查剂量仪是否正常工作。如在检查过程中发现剂量仪不能正常工作，则不应开始无损探伤工作。（4）在控制 X 射线机的曝光条件时，必须严格遵守设备操作规程。无损探伤人员应正确使用配备的辐射防护装置，如准直器和附加屏蔽，将潜在的辐射降到最低。（5）在每一次照射前，操作人员都应该确认无损探伤室内部没有人员滞留并关闭防护门。只有在防护门关闭、所有防护与安全装置系统都启动并正常运行的情况下,才能开始无损探伤工作。
① 划定控制区，并在其边界上设置清晰可见的“禁止进入 X 射线区”警告牌，拉警戒绳，无损探伤作业人员应在控制区边界外操作，控制区的范围应清晰可见，工作期间要有良好的照明，确保没有人员进入控制区。如果控制区太大或某些地方不能看到，应安排足够的人员进行巡查。
② 划定监督区，并在其边界上设置清晰可见的“无关人员禁止入内”警告牌，必要时设专人警戒，在监督区边界附近不应有经常停留的公众成员。应在监督出口的醒目位置张贴电离辐射警示标识和警告标语等提示信息。
事故基本都是不按流程，麻痹大意的无照射。
LOGO
第一章 X 射线无损探伤第三节安全与防护

工业射线探伤辐射安全与防护

,a click to unlimited possibilities
汇报人：
01
02
03
04
05
06
压力容器检测：确保容器安全可靠，防止爆炸等事故发生
航空航天检测：对飞机和航天器的零部件进行无损检测，确保飞行安全
石油化工检测：对管道、储罐等设备进行检测，预防泄漏和腐蚀等事故
铁路公路检测：对铁路和公路的路基、桥梁等结构进行检测，保障交通安全
电力行业检测：对发电厂、变电站等设备进行检测，确保电力供应安全可靠
保障人员安全：防止人员受到辐射伤害，确保工作场所的安全性提高检测准确性：降低外界因素对检测结果的影响，提高检测的准确性和可靠性防止设备损坏：保护探伤设备免受损坏，延长设备使用寿命符合法规要求：遵守国家和地方的相关法规和标准，确保合法合规
案例二：某核电站工业射线探伤辐射安全与防护实践
案例三：某航空制造企业工业射线探伤辐射安全与防护经验
案例四：某电力公司工业射线探伤辐射安全与防护措施
定期检查设备：确保设备性能稳定，降低辐射泄漏风险。
完善安全管理制度：制定详细的安全管理规定，并严格执行。
添加标题
添加标题
添加标题
添加标题
注意事项：定期检查设备性能，确保其正常运行
防护措施：配备专业防护用品，减少对操作人员的辐射伤害
监测仪器：用于测量辐射剂量和剂量率，确保工作人员和周围环境的辐射安全
监测周期：定期进行监测，及时发现异常情况并进行处理监测位置：在关键区域和人员活动区域设置监测点，确保全面覆盖
监测数据管理：建立监测数据库，对数据进行记录、分析和报告，为安全管理提供依据
建立应急预案：应对可能发生的意外事故，保障工作人员的生命安全。

精选工业电离辐射防护与安全讲义

γ射线探伤
出入库及运输注意事项
探伤机出入库前必须进行登记，同时检查源是否在探伤机内；
探伤工作完毕，每天必须将探伤机存放到环保部门指定的贮存库内，并加防盗锁；
探伤机入库前要将整机擦干净，入库后钥匙放回到规定的安全地点，始终保持贮存库安全；
探伤机运输过程中应贴警告标志，确保有安保人员随车监护，探伤机必须存放在包装箱内防止冲撞，在运输过程中应保证容器与人隔离；
2.部件损坏：①输源管破裂；源无法回收到防护罐内；②源接头损坏，致放射源脱落；③源脱落地面造成人员受照；④输源管未与源辫挂钩结合或结合不牢，造成出源后源不能收回。
3.运输中保管不善，源容器丢失。
4.探伤机故障维修，未注意防护，造成照射事故。
5.废源乱丢或浅土掩埋，导致放射源遗失与误照事故。
事故预防与应急处理
工业辐射防护的基本措施
时间防护缩短受照时间（受照剂量与时间成正比）距离防护增加操作距离（受照剂量与距离的平方成反比）屏蔽防护设置屏蔽设施隔离防护堵、围、封。
二辐射加工防护与安全
辐射加工技术的定义
是用于工业、农业等部门的实用技术。它基于辐射作用下物质的物理性质、化学性质或生物性质发生暂时性或永久性的变化。
源探伤时，保证探伤室内没有人，外面的人员进不去；
源探伤时，工作人员进出口处应有红灯显示。
辐射水平仪表与入口的门要联锁，即室内辐射水平升高时门开不了，人进不去。防护门应设门-机联锁装置，以防误照事故的发生。
γ射线探伤防护
γ射线探伤
γ射线探伤防护
现场探伤的防护
现场探伤时，时间一般选在晚上为宜；
探伤作业前，将工作场所划分为控制区和监督区；
正确地选用放射源对于提高探伤的灵敏度、清晰度和减少照射时间是很重要的。

工业x、γ射线现场探伤辐射防护

工业x、γ射线现场探伤辐射防护
防护标准与要求及职业健康安全管理体系
GB 18871-2002 电离辐射防护与辐射源安全基本标准
GBZ 117-2006 工业X射线探伤放射卫生防护标准
GB18465-2001 工业γ射线探伤放射卫生防护要求
GBZ132-2008工业γ射线探伤放射防护标准
TK 职业健康安全管理体系
（1）从事射线检测的人员应按GB18871、GBZ117和GB18465标准要求，进行安全防护培训，并应备有剂量测试设备，对透照环境的照射率和个人剂量进行监控。

（2）现场进行X射线照相检测时，应采用剂量测试设备测定环境的辐射剂量，按GBZ117的规定划定控制区和管理区，设置警告标志。

（3）现场检测时，检测工作人员应佩戴个人剂量计，并应携带射线报警仪。

夜间应设专用警示灯，以防他人误入。

（4）尽可能地利用场地场物屏蔽散射线。

检查控制区，清除所有人员以确保检测时控制区无任何人员。

作业时控制区边界应用计量仪进行实测，并按不超过40μGy/h进行调整。

现场工作环境、条件不能保证安全作业时,检测人员应拒绝现场工作的实施。

公众防护安全距离：γ源为132m,X射线为60m剂量限值：4/2.5μGy/h
个人防护安全距离：γ源(12mm防护铅板)为33m,X射线为40m剂量限值：40μGy/h。

射线探伤安全防护方案

02 定期对射线探伤安全防护方案进行评估和审查，确保
其有效性和适用性。
持续改进
03
根据评估结果和实际需要，对射线探伤安全防护方案
进行持续改进和优化，提高其安全性能和可靠性。
CHAPTER 06
结论与展望
结论
1
射线探伤技术发展迅速，应用范围不断扩大，为工业制造、医疗、安全检测等领域提供了强有力的支持。
射线探伤安全防护方案
汇报人：
日期:
CONTENTS 目录
• 引言 • 射线探伤原理及安全风险 • 安全防护措施 • 安全设施与装备 • 安全防护方案实施与监控 • 结论与展望
CHAPTER 01
引言
目的和背景
目的
确保射线探伤过程中的安全与健康，降低工作人员和公众受到的辐射危害。
背景
随着无损检测技术的应用，射线探伤已成为工业领域中常用的检测方法。然而，在操作过程中，工作人员和公众有可能接触到辐射，因此需要采取有效的安全防护措施。
癌症风险
长期接触射线增加了患癌症的风险，尤其是肺癌、皮肤癌等。
免疫系统损伤
射线暴露可能削弱免疫系统的功能，增加感染和疾病的风建立安全制度
明确责任分工
制定射线探伤安全责任制度，明确各级管理人员和操作人员的安
全职责和任务。
制定安全操作规程
根据行业标准和公司实际情况，制定详细的射线探伤安全操作规程。
智能化、自动化技术将在射线探伤领域得到更广泛的应用，减少人为操作失误，提高检测准确性和效率。
随着人们对辐射危害的认识加深，射线探伤安全防护方案将更加完善，为工作人员提供更加全面和可靠的保障。
THANKS
[ 感谢观看 ]
实施步骤与计划

工业射线探伤安全与防护讲义

工业射线探伤安全与防护讲义一、工业射线探伤的安全风险1. 射线辐射：工业射线探伤所使用的射线能够穿透物体并使其产生影像，但同时也会释放出辐射。

如果不加以控制，射线辐射会对人体造成伤害。

2. 辐射源泄漏：射线探伤设备中的辐射源如出现泄漏，会导致周围环境和人员受到辐射影响。

3. 操作失误：在进行射线探伤过程中，操作人员如果不遵守规定或者疏忽大意，可能会出现意外。

二、工业射线探伤的安全管理措施1. 培训教育：对参与射线探伤的操作人员进行专业的培训和教育，确保其掌握相关操作技能和安全知识。

2. 安全规章制度：明确制定射线探伤作业的安全操作规章制度，并向全体员工宣传和贯彻执行。

3. 安全防护设施：确保射线探伤作业区域的射线防护设施完善，包括辐射防护墙、防护门、防护窗等设施的安装和维护。

4. 辐射监测：定期对射线探伤作业区域进行辐射监测，确保辐射水平符合安全要求。

5. 废弃物处理：对射线探伤过程中产生的废弃物和放射源进行规范处理和储存，防止泄漏和污染。

6. 安全应急预案：建立健全的射线探伤作业安全应急预案，一旦发生意外情况能够及时、有效地进行应对和救援。

三、工业射线探伤的个人防护措施1. 佩戴防护用具：操作人员在进行射线探伤作业时，应佩戴合格的防护用具，包括铅皮围裙、铅手套、防护眼镜等。

2. 最大限度减少照射时间：在进行射线探伤作业时，尽量减少辐射照射时间，减少辐射对人体的影响。

3. 限制进入区域：在进行射线探伤作业时，应限制无关人员进入作业区域，确保其他员工的安全。

通过以上的安全管理措施和个人防护措施，可以有效减少工业射线探伤作业中的安全风险，保障操作人员和周围环境的安全。

同时，也能够提高工业射线探伤的检测效率和质量，确保产品质量和生产安全。

四、应急预案和培训1. 应急指导：针对可能出现的突发状况，应制定针对性的应急预案，包括对辐射泄露、意外伤害等情况进行详细的处理步骤说明，确保人员能够快速应对。

2. 培训教育：定期进行射线探伤作业的安全操作培训和教育，使每位操作人员都能够熟悉安全规章制度和应对突发状况的措施。
