高精度磁测在矿产勘查中的应用分析磁法勘探是物探方法中应用较广、效率高、成本低的一种方法。
地面高精度磁测能解决许多地质问题，在寻找多金属矿工作中取得了较显著的效果。
在具体地质矿产勘查的工作中，经常会结合实际情况有效应用高精度磁测方法。
在实践中，有效对金属矿区高精度磁法测量之后，针对相关方面的磁测资料分析和探究之后，并结合物探、地质等资料，可以更好的推进找矿工作。
因此，地面高精度磁测得到十分广泛的应用，特别是1：5000地面高精度磁测工作，为深入把握矿产情况提供更准确的依据和数据支持。
据此，本文重点探究和分析高精度磁测在矿产勘查中的应用等相关内容。
标签：高精度;磁测;矿产;勘查;应用引言当前，随着我国国民经济的深远发展，对于能源的需求也越来越高，特别是对矿产资源的依赖性日益明显，在国民经济活动的运行和发展过程中，对于矿产资源的需求越来越迫切，而很多老矿山的资源面临着日益枯竭的问题，并且这种问题变得越来越严重，这从根本上导致积极探求全新的矿体越来越成为迫切的任务和必须要解决的问题。
在具体的操作过程中，针对矿产资源进行勘查，最常用并且效果最为理想的物探方法就是高精度磁测法，通过这种方法，能够在大体上有效圈定含矿基性岩的分布范围以及极有可能的赋矿地段提供了好的数据支持和基本参考。
结合这样的情况，本文有针对性的通过1：5000地面高精度磁测对矿产勘查提供一种全新的思考和探索。
1高精度磁测勘探概述通常情况下我们所称之为的高精度磁法勘探，主要指的是结合具体情况，充分利用在地面进行观察和测量地下磁性的差异，及其引起的磁场变化的地球物理勘查方法。
包含多种磁性矿物质的矿石、岩石以及磁性物体等，具备着多种类型的剩余磁性、感应磁性，在这样的情况下就可以构成比较典型的磁场异常现象，他们汇集起来在正常的地磁场中进行重复的叠加。
在具体的操作环节，有效利用相应仪器测量之后，可以进一步结合测量结果着重分析和探究地面磁场异常呈现出的主要特征，通过这样的途径，就能够切实有效的找到矿藏，与此同时，也可以真正意义上有效解决其他类型的地质问题。
高精度磁测在矿产勘查中的应用浅析地面高精度磁测是矿产调查中广泛采用的物探方法，尤其1：5000地面高精度磁测工作为详细了解矿产情况提供了更高精度的数据，对矿产的开发和投资提供了极高的价值数据而深受矿产投资人的认可，本文就是基于此思路进行论述与分析，为地面高精度磁测进行矿勘提供了一种有益探索。
标签：1：5000 地面高精度磁测矿产勘查0 引言近年来，随着我国经济的迅速发展，对能源的依赖逐渐显现出来。
国民经济对矿产资源需求的日益迫切，许多老矿山资源枯竭问题的日益严重，使得积极探寻新矿体具有重要意义。
高精度磁测法是矿产勘查中最常用且效果较好的物探方法，为大致圈定含矿基性岩的分布范围和可能的赋矿地段提供了较好的基础数据，本论文通过利用1：5000地面高精度磁测对矿产勘查提供了一种新的探索。
1 测区地质概况工作区新生代极为发育，新近系分布约占图幅面积的95%，构造岩浆活动极为强烈，侵入岩非常发育。
矿区磁铁矿化、含磁铁矿的辉石角闪岩的磁性最强，花岗岩和花岗闪长岩、石英闪长岩为无磁和微磁，引不起明显的磁异常。
由于含矿的基性岩和磁铁矿具有较强的磁性，因此利用高精度磁法测量来圈定含矿岩体范围具备其地球物探前提。
2 高精度磁测取得的主要成果通过本次高精度磁测取得了以下主要成果：2.1 圈定磁异常5个，划定甲类异常2个，乙类异常2个，丙类异常1个。
2.2 在总结成矿规律的基础上，结合地质、物性、槽探、钻探及磁测成果资料，通过异常区剖面正反演计算，圈定含磁铁矿岩体6处，为该区寻找磁铁矿工作提供了依据。
3 高精度磁测方法参照地质矿产图，初步选择基点的位置，然后在现场进行具体选择。
其次是仪器校正点选择和磁力仪性能试验。
最后进行外业观测，外业观测包括：日变观测、校对点观测、测点观测。
4 质量评述为了保证良好的野外施工质量，项目组建立了三级质量保证体系：首先是台班自检；其次是项目组日验收，对每天的日变站和各台班的工作及所取得的资料进行验收，并填表记录；第三是在野外工作结束时，单位组织的检查组对野外工作质量进行全面检查。

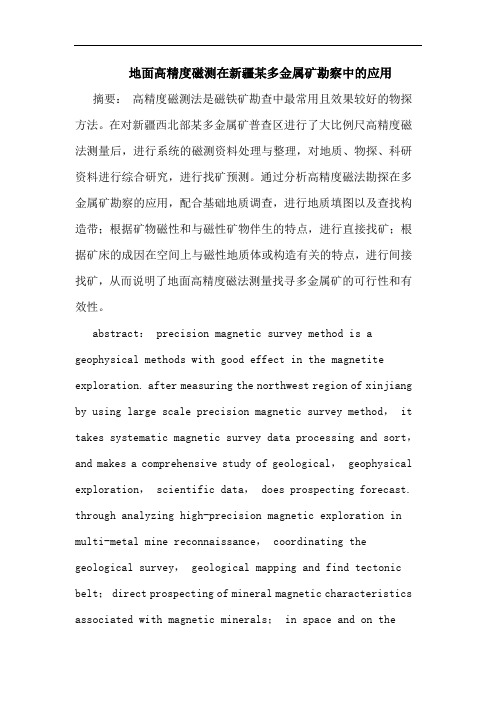

地面高精度磁测在新疆某多金属矿勘察中的应用摘要：高精度磁测法是磁铁矿勘查中最常用且效果较好的物探方法。
在对新疆西北部某多金属矿普查区进行了大比例尺高精度磁法测量后，进行系统的磁测资料处理与整理，对地质、物探、科研资料进行综合研究，进行找矿预测。
通过分析高精度磁法勘探在多金属矿勘察的应用，配合基础地质调查，进行地质填图以及查找构造带；根据矿物磁性和与磁性矿物伴生的特点，进行直接找矿；根据矿床的成因在空间上与磁性地质体或构造有关的特点，进行间接找矿，从而说明了地面高精度磁法测量找寻多金属矿的可行性和有效性。
abstract： precision magnetic survey method is a geophysical methods with good effect in the magnetite exploration. after measuring the northwest region of xinjiang by using large scale precision magnetic survey method， it takes systematic magnetic survey data processing and sort，and makes a comprehensive study of geological， geophysical exploration， scientific data， does prospecting forecast. through analyzing high-precision magnetic exploration in multi-metal mine reconnaissance， coordinating the geological survey， geological mapping and find tectonic belt； direct prospecting of mineral magnetic characteristics associated with magnetic minerals； in space and on thecharacteristics of the magnetic geological body or structure，indirect prospecting， ground high-precision magnetic survey to find the feasibility and effectiveness of the multi-metal ore.关键词：高精度磁测；多金属矿；磁异常key words： high-precision magnetic survey；multi-metal mines；magnetic anomaly中图分类号：td1 文献标识码：a 文章编号：1006-4311（2013）07-0310-020 引言近年来，随着国民经济对矿产资源需求的日益迫切，以及许多老矿山资源枯竭问题的日益严重，使得积极探寻新矿体具有重要意义。

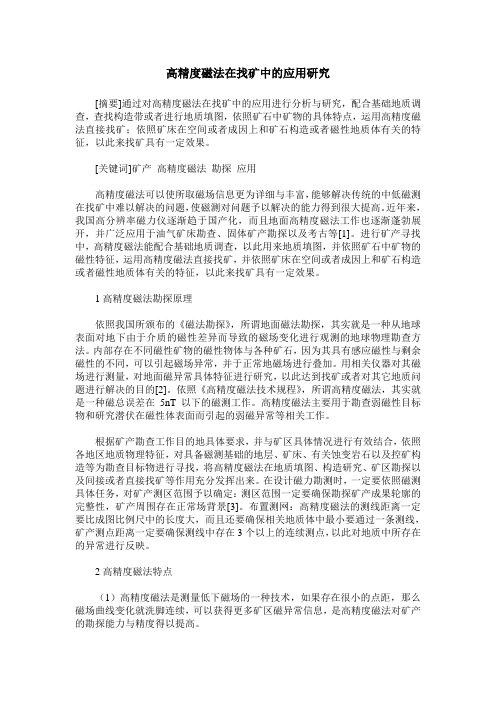

高精度磁法在找矿中的应用研究[摘要]通过对高精度磁法在找矿中的应用进行分析与研究，配合基础地质调查，查找构造带或者进行地质填图，依照矿石中矿物的具体特点，运用高精度磁法直接找矿；依照矿床在空间或者成因上和矿石构造或者磁性地质体有关的特征，以此来找矿具有一定效果。
[关键词]矿产高精度磁法勘探应用高精度磁法可以使所取磁场信息更为详细与丰富，能够解决传统的中低磁测在找矿中难以解决的问题，使磁测对问题予以解决的能力得到很大提高。
近年来，我国高分辨率磁力仪逐渐趋于国产化，而且地面高精度磁法工作也逐渐蓬勃展开，并广泛应用于油气矿床勘查、固体矿产勘探以及考古等[1]。
进行矿产寻找中，高精度磁法能配合基础地质调查，以此用来地质填图，并依照矿石中矿物的磁性特征，运用高精度磁法直接找矿，并依照矿床在空间或者成因上和矿石构造或者磁性地质体有关的特征，以此来找矿具有一定效果。
1高精度磁法勘探原理依照我国所颁布的《磁法勘探》，所谓地面磁法勘探，其实就是一种从地球表面对地下由于介质的磁性差异而导致的磁场变化进行观测的地球物理勘查方法。
内部存在不同磁性矿物的磁性物体与各种矿石，因为其具有感应磁性与剩余磁性的不同，可以引起磁场异常，并于正常地磁场进行叠加。
用相关仪器对其磁场进行测量，对地面磁异常具体特征进行研究，以此达到找矿或者对其它地质问题进行解决的目的[2]。
依照《高精度磁法技术规程》，所谓高精度磁法，其实就是一种磁总误差在5nT以下的磁测工作。
高精度磁法主要用于勘查弱磁性目标物和研究潜伏在磁性体表面而引起的弱磁异常等相关工作。
根据矿产勘查工作目的地具体要求，并与矿区具体情况进行有效结合，依照各地区地质物理特征，对具备磁测基础的地层、矿床、有关蚀变岩石以及控矿构造等为勘查目标物进行寻找，将高精度磁法在地质填图、构造研究、矿区勘探以及间接或者直接找矿等作用充分发挥出来。
在设计磁力勘测时，一定要依照磁测具体任务，对矿产测区范围予以确定：测区范围一定要确保勘探矿产成果轮廓的完整性，矿产周围存在正常场背景[3]。
地面高精度磁测在新疆某多金属矿勘察中的应用【摘要】随着近几十年来我国现代化建设和经济的飞速发展，我国人民的生活水平和精神文明都得到了普遍的提升，但是与此同时，我国也出现了日益严峻的生态问题。
我国一些著名的、曾经高产的老矿山，如今都面临着资源竭枯的严峻问题。
因此摆在地质学家面前的一个重大课题就是采用各种先进的找矿技术和手段，寻求大型的、富含金属的矿区，以缓解我国面临的矿藏竭枯的现实压力。
在磁铁矿勘查中，最为广泛和实用的一种物理探测方法就是高精度磁测法。
【关键词】地面高精度磁测；多金属矿；勘查0.引言本文主要从地面高精度磁测法的原理入手，对其在新疆某金属矿勘查中的应用进行了简单的说明。
1.地面高精度磁测原理地面磁法勘探是地质学上一种典型的地球物理勘测方法。
这种方法具有较强的可操作性，可以直接在地面上通过采用一定的仪器测量手段测得地下不同介质所引起磁场变化，而这种磁场变化是由于各种地下介质都存在一定的磁性差异而导致的。
在富含磁性物质的矿区，由于各种磁性物质具有不同的感应磁场和剩余磁场，因此能够在正常的磁场上叠加各自产生的异常磁场，地面磁法探测正是通过一定的仪器测量和手段找出地面磁场的异常现象和特征，通过一定的分析研究，达到有效找矿的目的。
同时，运用地面磁法测量技术还能解决一些其他的地质问题。
高精度磁法勘探是磁法勘探中误差较小的一种勘探方法。
2.高精磁测应用2.1区域地质概况新疆某多金属矿矿区范围内曾经经历了多次地壳板块构造运动，在常年的板块运动过程中，该矿区的构造变得比较复杂，而且在矿区范围内岩浆的活动也比较频繁。
2.2矿区区域构造新疆某多金属矿矿区区内主要为褶皱构造发育，区域多为布伦口复向斜。
是测区以北的一个大规模复向斜，在龚格尔微陆块内绝无仅有。
该区域在二叠纪时代被花岗岩自南北两侧侵入破坏，露出长*宽为32km*22km的部分，该区域的轴线呈西北朝向，且为弯曲的波浪形状，整体褶皱形状如一个大写的“W”。
地面高精度磁测在矿产资源勘查中的应用在物探技术应用的过程中，如果不采取具体问题具体分析的方式，仅仅依靠高科技技术实行操纵，是不能从根本上解决问题的。
在矿产资源勘查工作中，人们越来越重视对高新技术的应用。
过于依赖技术和设备就可能会让人们忽视了问题的本质，所以我们在实际的工作中必须要从多个角度去思考问题，在矿产资源勘查的过程中还存有着一定的缺陷，而地面高精度磁测的应用克服了多种不足，所以这种技术也拥有较好的进展前景。
1地面高精度磁测勘查的原理地面高精度磁测勘查是指在地面观测地下物质之间磁性差异导致的磁场变化，属于地球物理勘查方法范畴。
地下磁性物质之间存有不同的剩余磁性和感应磁性，进而形成异常磁场，并与正常磁场叠加。
磁场探测仪器，能够研究地下矿物质的特征，找到地下矿产。
随着矿产磁测精度的持续提升，原始数据绘制的图形，一般都不是很光滑，主要归咎于浅层磁性不均匀导致的噪声，噪声强度从几nT到几十nT。
这样强度的噪声严峻影响矿产区的探测，掩盖了矿产区所要探测的弱异常。
所以，探测者要对原始数据实行预处理，否则就不能准确探测到矿产的准确位置。
一般情况下，需要对磁测资料实行干扰滤除，实现对磁测资料实行一般处理和提取信息处理，特别是矿产区的高精度磁测。
野外探测实践显示：磁测资料采纳插值切割法能够取得较高的效果，有效地找出弱异常图。
提取信息处理的目的是将有用信息和无用信息分离，更好地实行磁测资料分析。
提取信息处理方法主要为化极处理法和向上延拓法，并通过正反演定量计算来解释相关的地质问题。
3地面高精度磁测技术在矿产资源调查中的应用3.1地域地区物理特征沉积岩的密度值要比演岩的密度和变质岩的密度都要小，沉积岩当中各种不同岩性的物质在密度上变化并不是十分明显，而变质岩不同岩性物质之间的密度值会比沉积岩的密度差值大一些，变质的水准和密度值表现出面明显的正相关关系。
火山岩的密度值差异是非常明显的。
本区当中，岩浆岩的密度变化并不是十分的明显，总体上看，喷出岩的密度值要比侵入岩的密度更小一些，在这个过程中，其也会随着自身基性水准的变化而产生非常明显的变化，在该区当中，密度最高的是磁铁矿。
地面高精度磁法测量在北苏丹国哈马迪金矿勘查中的应用杨学明;秦正永;刘文奎;李建超;郑军;赵洪鹏【摘要】Hamadi gold deposit, North Sultan, is located in southwest of Arab-Nubian, which is formed by crustal growth during the Neoproterozoic pan-African orogenic period. It is situated on the splicing structure zone of Kerns, where could be preferable matallogenic prospected area. In order to improve the geological prospecting ef-fect of Hamadi gold deposit and its periphery, we scanned this area by the ground high-precision magnetic mea-surement, and established the geology-geophysics prospecting model of Hamadi ore field to forecast the deep blind ore-bodies through studying the distribution of the concealed ore-control structure and ore-bearing altered fracture zone, tracking and delineating the gold-bearing alteration schistosity zone by utilizing magnetic anomaly, and analyzing contrastively the magnetic anomaly characteristics of the known gold deposits (bodies). The drill-ing engineering verification shows that there is a good discovery. So, we can conclude that the Ground High-Pre-cision Magnetic Measurement is a feasible and effective method for exploring gold ore indirectly in the Hamadi ore field.%北苏丹国哈马迪金矿区位于新元古代泛非造山运动时期地壳增长形成的阿拉伯-努比亚地盾的西南端，处在古地块拼接缝合带上，具备较好的成矿远景。
地面高精度磁法测量找寻金矿应用例析Ξ梁德超(国土资源部航空物探遥感中心,北京)杨立强(中国科学院地球物理研究所,北京) 邓 军(中国地质大学,北京)摘 要利用地面Hc -95氦(4He )光泵磁力仪,对胶东某金矿普查区进行了大比例尺、高精度磁法测量。
在此基础上,着重阐释胶东西北部区域和普查区磁场结构及其地质意义,编制出普查区成矿构造地质图。
同时,对比分析已知金矿床(体)磁场特征,建立金矿地质-地球物理找矿模型,进行找矿预测。
进而在重点区段实施初步工程验证,见矿率高,从而说明了地面高精度磁法测量找寻金矿的可行性和有效性。
关键词 地面高精度磁法测量 剪切带变形构造系统 金矿 找矿预测成矿系统时空结构统一性是进行成矿预测的前提和指导思想。
综合地质异常是成矿系统的重要组成部分,着重研究各类异常的相互关联和时空结构,是一种找矿新思路,具有可操作性、可对比性和有效性。
地球物理异常是综合地质异常的一种重要表现形式,是地质体或地质体组合及不同地质体界面的物理特性在时间上、空间上及成因上的反映[1～8]。
地面高精度磁法测量作为一种重要的地球物理勘探方法,是地球物理异常研究的主要手段之一[9,10]。
胶东金矿集中区是我国最重要的黄金生产基地,其中的招掖金矿带更是以“玲珑-焦家式金矿”之名而享誉国内外。
XD 金矿即位于矿带南端,金成矿作用过程受建造-改造系统联合制约,其中构造因素是控制矿床形成和分布的重要条件之一(图1)[11]。
其外围某普查区具备适宜的成矿条件,而过去仅作了大网度金矿普查工作,地质工作程度低。
本文主要通过地面高精度磁法测量,综合地质-地球物理实际资料,编制研究区地质构造图,提取出找矿的磁异常指标,建立找矿模型,并提出有利找矿区段,开展矿区外围大比例尺成矿预测,定量评价其找矿远景和资源潜力,为实现科技找矿、延长矿山寿命提供决策依据。
1 岩(矿)石磁性特征岩(矿)石磁性特征及其差异是磁法勘探的基本前提,也是磁法测量资料成果解释的主要依据。
作者系统研究了不同类型岩(矿)石磁性特征,除在普查区基岩出露地段实测磁化率数值外,还测定出XD 金矿区岩(矿)石磁化率(表1)。
结果表明,不同类型岩(矿)石之间磁性存在一定差异,总体上除闪长玢岩和胶东群斜长 Ξ本研究受原地质矿产部资源与环境科技攻关项目(编号:95-02-013)和重点科技项目(编号:9501107)以及山东省黄金局项目(编号:97-98-10和97-98-11)资助第一作者:梁德超,男,1963年生,高级工程师,主要从事地球物理资料的生产和应用研究工作;邮编:100083地 球 学 报第20卷 第3期ACTA GEOSCIEN TIA SIN ICA Vo1.20No.31999年8月 Bulletin of the Chinese Academy of G eological Sciences Aug.1999图1 区域成矿地质构造背景和金矿分布图Fig.1 The map of the distribution of gold ore deposits andthe setting of ore-forming geology-structure in Zhaoping area in Jiaodong ,ChinaQ -第四系;Pt f z -粉子山群;Ar j d -胶东群;γ2-25-滦家河型花岗岩;γ2-15-玲珑花岗岩;N -基性岩;Σ-超基性岩;1-栖霞复背斜轴;2-压性断裂;3-压扭性断裂;4-张扭性断裂;5-性质不明断裂;6-角砾碎裂岩带;7-地质界线;8-岩层产状;9-金矿角闪岩、片岩等具有中等磁性外,其余岩(矿)石均为微—弱磁性,磁化率值小于100×10-5SI 。
具体表现为:①胶东群磁性不均匀,在不同地点测得的磁化率值差别较大。
其中以XD 金矿Ⅰ、Ⅱ号矿区磁性最大,磁化率K 值变化范围为(11～1780)×10-5SI ,均值为355×10-5SI ;其次为普查区西部地段,其K 值为83×10-5SI ;XD 金矿Ⅶ号矿区磁化率最小,均值为34×10-5SI 。
此外,因地表岩石裸露风化剥蚀,其磁性相对降低,与坑道岩(矿)石磁化率值相差一个数量级;②闪长玢岩磁化率值最大,K 均值一般大于1000×10-5SI ,是引起磁异常的主要因素之一。
但蚀变闪长玢岩磁性明显降低,K 均值为66×10-5SI ,相当于微—弱磁性;③花岗岩磁化率值均小于100×10-5SI ,其中以矿区花岗岩磁化率值最小,K 均592第3期 梁德超等:地面高精度磁法测量找寻金矿应用例析 值为10×10-5SI;普查区东部磁性较为均匀,K均值为18×10-5SI;西部磁性变化较大,K 值变化范围为(17～95)×10-5SI,均值为38×10-5SI;④断层泥几乎无磁性,K均值为4×10-5SI;⑤含金蚀变带磁性较弱,K均值为10×10-5SI[12,13]。
表1 X D金矿区及其外围某普查区岩(矿)石磁性参数统计T able1 The statistics of magentic parameters of X D gold ore deposit and the reconnatissant area岩(矿)石名称观测标本数磁化率K/×10-5SI变化范围均值观测地点斜长角闪岩、片岩、斜长片麻岩(胶东群)1525～15683普查区西部2911～1780335Ⅰ、Ⅱ号矿区1611～10034Ⅰ、Ⅱ号矿区地表2721～8635Ⅶ号矿区闪长玢岩蚀变闪长玢岩141900～338026417735～157512752327～18066普查区西部Ⅰ、Ⅱ号矿区花岗岩断层泥1817～95384910～2718292～3010160～144普查区西部普查区Ⅶ号矿区含金蚀变带297～3116Ⅰ、Ⅱ号矿区2 地面高精度磁测资料应用2.1 区域磁场结构及其反映的地质意义对比1:100万航磁△T图(图2)发现,在胶东地区无论是“焦家式”金矿,还是“玲珑式”金矿,金矿区多位于航磁异常附近的低负磁场区及其梯度带上,如焦家、玲珑、灵山沟、新城、大尹格庄、夏甸等矿区,表明利用航磁资料可以宏观预测金矿田(床)的空间分布,而该普查区正位于航磁N E向的负磁场梯度带上,说明该区也是金成矿有利区。
然而,通过本次小范围、大比例尺地面高精度磁法测量结果,本区的区域磁场结构(图3,4)面貌并不十分单调,以N E向招平断裂带为界,西侧以变化的相对高背景磁场为特征,局部异常十分发育,并且异常形态、方向多变;而东侧以变化相对平稳的磁场为特征,仅南部由于测区范围限制,情况不详。
实测物性和野外踏勘表明,西侧不仅有古老的胶东群变质岩系出露,而且侵入的花岗岩体磁性变化较大,局部地段还出露有闪长玢岩;东侧主要出露磁性相差不大的花岗岩体。
因此,上述不同的区域磁场结构特征反映了不同的岩石组合特征,西侧磁场结构特征反映的是一套不同磁性岩石组成的杂岩地体。
其中有一定走向的线性异常可能为闪长玢岩的反映,而等轴状异常则为胶东群的反映。
东侧反映的是一套较为稳定的花岗岩体。
据此区域磁场结构特征可大致划分出不同岩性的空间分布范围,了解其规律性,为金成矿及找矿预测提供依据。
2.2 磁场反映的剪切带变形构造系统大型含金剪切带是不同类型剪切带叠加的构造综合体,是复杂的变形变质地质体,它具有多期次、多层次的活动史,是多种地质作用过程耦合改造的复杂系统[15,16]。
692 地 球 学 报———中国地质科学院院报 1999年图2 胶东西北部地区航磁△T 与构造、金矿分布综合图Fig.2 The composite of aeromagnetic survey of △T ,structure and distributions ofgold ore deposits in the north-west Jiaodong ,China1-栖霞复背斜轴;2-牟平—即墨断裂带;3-EW 向剪切带;4-N E 向剪切带;5-NN E 向剪切带;6-NW 向剪切带;7-航磁△T 正等值线;8-航磁△T 零等值线;9-航磁△T 负等值线;10-焦家式金矿;11-玲珑式金矿;12-砂金矿剪切带构造系统对矿化分布具有整体性控制作用。
同时,同一构造系统中,不同型式、不同级别的剪切带构造对矿化具有明显不同的控制作用。
研究表明,剪切带构造及其派生的次级羽状裂隙,为本区最重要的控矿因素。
因此,查明本区剪切带构造系统分布规律,在金矿勘探过程中具有重要意义[17,18]。
经对比,已知的剪切带构造在磁场图上多表现为线性的降低磁场带、不同磁场分界线及磁力线扭动变化带。
因此,根据已知剪切带构造磁场特征,结合野外地质观察实际材料,编制了普查区构造地质图,推断出20余条剪切带,其中编号剪切带8条(图5)。
EW 向剪切带构造是区内的基底构造,属构造的下部层次,以韧性变形为主。
F 1剪切带位于ZYC 公路南侧47线附近,走向近EW ,区内长约1000m 。
地貌上,该剪切带与同一方向的河流走向一致。
磁场特征和地质观察表明,该剪切带实际上是一系列平792第3期 梁德超等:地面高精度磁法测量找寻金矿应用例析 图3 某普查区磁异常等值线平面图Fig.3 The plan ofmagnetic isoanomaly of the reconnaissant area1-△T 正等值线;2-△T 零等值线;3-△T 负等值线图4 某普查区磁异常三维影像图Fig.4 The perspective of magnetic isoanomaly of the reconnaissant area行的剪切带组成的构造带,而地表岩石蚀变破碎强烈,说明它可能是一条蚀变破碎带。
N E 、NN E 向剪切带构造在该区占主导地位。
该组剪切带构造以招平剪切带为代表。
招平剪切带(F 3和F 3′)是该普查区的主干构造。
它南西起于DBC J 西侧陡坎进入普查区,中部经L XC 村西,穿过QCG 至SK 出普查区。
主裂面及断层泥是其重要识别标志,主裂面呈舒缓波状,产状较为稳定。
剪切带总体走向NN E15°～40°,局部近SN ,区内长约6km ,宽100～300m 。
由多种蚀变岩组成,局部地段黄铁矿化发育,左行压扭特征明显。
根据磁场特征和地质观察,认为该剪切带岩石蚀变破碎强烈,是一条破碎蚀变带。
南西部的剪切带宽度大于北东部。
北东部的宽度由磁场梯度带可大致确定,南西部由于受普查区范围限制宽度不详。
另据△T 上延磁场图,该剪切带在上延500m 后其磁场特征基本消失,说明切割深度不大。
