艺利（ERIEZ）CDA永磁高梯度筒式磁选机在庙沟铁矿的应用张润身1,2席江伟1,2范承亮3刘爱春3（1．河北联合大学；2.庙沟铁矿；3艺利磁铁（秦皇岛）有限公司）摘要：艺利（ERIEZ）CDA永磁高梯度筒式磁选机直径1219mm，长度3048mm,采用高梯度磁系设计，磁系包角116°，距滚筒表面50.8㎜处磁场强度85-100mT。
现场应用表明，在回收率相近的情况下，艺利（ERIEZ）CDA永磁高梯度磁选机比普通CTB1030磁选机精矿品位提高1.26个百分点。
关键词：艺利磁铁高梯度精矿品位筒式磁选机ERIEZ CDA Permanent Magnet High Gradient Drum Separator Used In Miaogou Iron MineZhang Runshen1,2Xi Jiangwei1,2Fan Chengliang3Liu Aichun3（1.Hebei United University；2.Miao Gou Iron Mine；3.Eriez Magnetics(Qinhuangdao)Ltd）Abstract：ERIEZ CDA permanent magnet drum separator’s with drum body’s diameter of1219mm and length of3048mm.The magnetic element is constructed by high gradient magnetic poles.Its magnetic angle is116°.The average intensity of magnetic field is85-100mT(the distance from drum surface is50.8mm).Industrial test indicated that under the near recovery rate condition,ERIEZ CDA high gradient drum separator’s concentrate grade higher than CTB1030magnetic drum separator 1.26%.Keywords：ERIEZ MAGNETICS,High Gradient,Concentrate Grade,Drum Separator 随着我国复杂难选铁矿资源高效综合利用选矿工艺研究方面取得的成果，以及我国对低品位矿、表外矿开发利用的力度加大，为适应选矿工艺的要求，磁选设备的针对性越来越强也就是磁选机的个性化越来越明显[1]。
高精度磁测在单县龙王庙地区铁矿调查中的应用赵法强;曹秀华;庞绪贵;臧凯;孙立业【期刊名称】《山东国土资源》【年(卷),期】2011(027)008【摘要】Applicaion of high - precision magnetic survey in investigation and assessment of iron ore in Longwanmiao area in Shanxian county has been described in this paper. Application of high - precision magnetic survey aims to break down magnetic surveying anomaly with the scale of 1 ： 50000 in early period, reflect distribution of magnetic anomalies in Longwangmiao area in detail, and provide basic information for investigation and evaluation of iron ore predication in this area. Based on high- precision magnetic survey work in recent years, ore exploration in deep part of iron deposit in this area has achieved a major breakthrough. Liujiazhuang sedimentary - metamorphic iron deposit with large scale has been found, ore- forming valuable predication has been carried out, and has gained a good geological effects.%阐述了高精度磁测在单县龙王庙地区铁矿调查评价中的应用,高精度磁测的目的是分解早期1∶5万航磁异常,细致反映龙王庙地区磁异常的分布,为该区的铁矿调查评价和成矿预测提供了基础资料。

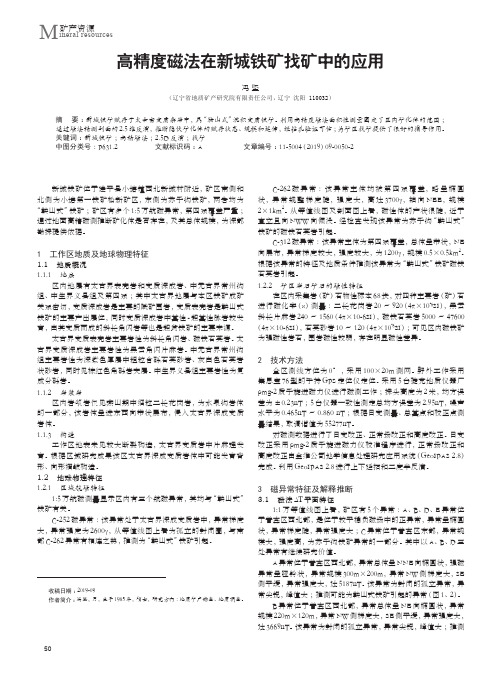

50矿产资源M ineral resources高精度磁法在新城铁矿找矿中的应用冯 坚（辽宁省地质矿产研究院有限责任公司，辽宁 沈阳 110032）摘 要：新城铁矿赋存于太古宙变质杂岩中，属“鞍山式”沉积变质铁矿。
利用高精度磁法面积性测量圈定了区内矿化体的范围；通过磁法精测剖面的2.5维反演，推断隐伏矿化体的赋存状态、规模和延伸，经钻孔验证可信；为矿区找矿提供了很好的指导作用。
关键词：新城铁矿；高精磁法；2.5D 反演；找矿中图分类号：P631.2 文献标识码：A 文章编号：11-5004（2019）09-0050-2收稿日期：2019-09作者简介：冯坚，男，生于1985年，硕士，研究方向：地质矿产勘查、地质调查。
新城铁矿位于建平县小塘镇西北新城村附近，矿区南侧和北侧为小塘第一铁矿松新矿区，东侧为苏子沟铁矿，两者均为“鞍山式”铁矿；矿区有多个1:5万航磁异常，第四系覆盖严重；通过地面高精磁测推断矿化体是否存在，及其总体规模，为深部勘探提供依据。
1 工作区地质及地球物理特征1.1 地质概况1.1.1 地层区内地层有太古界表壳岩和变质深成岩、中元古界常州沟组、中生界义县组及第四系；其中太古界地层与本区铁矿成矿关系密切，变质深成岩是主要的赋矿围岩，变质表壳岩是鞍山式铁矿的主要产出层位，同时变质深成岩中基性-超基性脉岩较发育，由其变质而成的斜长角闪岩等也是超贫铁矿的主要来源。
太古界变质表壳岩主要岩性为斜长角闪岩、磁铁石英岩。
太古界变质深成岩主要岩性为黑云角闪片麻岩。
中元古界常州沟组主要岩性为深紫色厚层中粗粒含砾石英砂岩、灰白色石英岩状砂岩，同时见棕红色角砾岩夹层。
中生界义县组主要岩性为复成分砾岩。
1.1.2 岩浆岩区内岩浆岩仅见燕山期中细粒二长花岗岩，为水泉沟岩体的一部分，该岩体呈进东西向带状展布，侵入太古界深成变质岩体。
1.1.3 构造工作区地表未见较大断裂构造，太古界变质岩中片麻理发育。
根据区域研究成果该区太古界深成变质岩体中可能发育背形、向形褶皱构造。

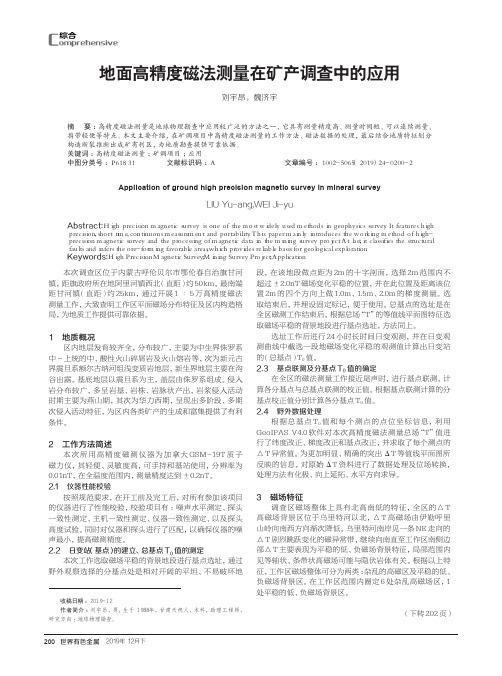

地面高精度磁法测量在矿产调查中的应用刘宇昂，魏济宇（内蒙古自治区第六地质矿产勘查开发院，内蒙古 呼伦贝尔 ０２１０００）摘 要：高精度磁法测量是地球物理勘查中应用较广泛的方法之一，它具有测量精度高、测量时间短、可以连续测量、携带轻便等特点。
本文主要介绍，在矿调项目中高精度磁法测量的工作方法、磁法数据的处理，最后结合地质特征划分构造断裂推断出成矿有利区，为地质勘查提供可靠依据。
关键词：高精度磁法测量；矿调项目；应用中图分类号：Ｐ６１８．３１ 文献标识码：Ａ 文章编号：１００２－５０６５（２０１９）２４－０２００－２Application of ground high precision magnetic survey in mineral surveyLIU Yu-ang,WEI Ji-yu（Ｎｏ．６ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｇｅｏｌｏｇｙ ａｎｄ Ｍｉｎｅｒａｌ Ｒｅｓｏｕｒｃｅｓ Ｅｘｐｌｏｒａｔｉｏｎ ａｎｄ Ｄｅｖｅｌｏｐｍｅｎｔ，Ｉｎｎｅｒ Ｍ ｏｎｇｏｌｉａ，Ｈｕｌｕｎ Ｂｕｉｒ ０２１０００，Ｃｈｉｎａ）Abstract:Ｈｉｇｈ ｐｒｅｃｉｓｉｏｎ ｍａｇｎｅｔｉｃ ｓｕｒｖｅｙ ｉｓ ｏｎｅ ｏｆ ｔｈｅ ｍｏｓｔ ｗｉｄｅｌｙ ｕｓｅｄ ｍｅｔｈｏｄｓ ｉｎ ｇｅｏｐｈｙｓｉｃｓ ｓｕｒｖｅｙ．Ｉｔ ｆｅａｔｕｒｅｓ ｈｉｇｈ ｐｒｅｃｉｓｉｏｎ，ｓｈｏｒｔ ｔｉｍｅ，ｃｏｎｔｉｎｕｏｕｓ ｍｅａｓｕｒｅｍｅｎｔ ａｎｄ ｐｏｒｔａｂｉｌｉｔｙ．Ｔｈｉｓ ｐａｐｅｒ ｍａｉｎｌｙ ｉｎｔｒｏｄｕｃｅｓ ｔｈｅ ｗｏｒｋｉｎｇ ｍｅｔｈｏｄ ｏｆ ｈｉｇｈ－ｐｒｅｃｉｓｉｏｎ ｍａｇｎｅｔｉｃ ｓｕｒｖｅｙ ａｎｄ ｔｈｅ ｐｒｏｃｅｓｓｉｎｇ ｏｆ ｍａｇｎｅｔｉｃ ｄａｔａ ｉｎ ｔｈｅ ｍｉｎｉｎｇ ｓｕｒｖｅｙ ｐｒｏｊｅｃｔ．Ａｔ ｌａｓｔ，ｉｔ ｃｌａｓｓｉｆｉｅｓ ｔｈｅ ｓｔｒｕｃｔｕｒａｌ ｆａｕｌｔｓ ａｎｄ ｉｎｆｅｒｓ ｔｈｅ ｏｒｅ－ｆｏｒｍｉｎｇ ｆａｖｏｒａｂｌｅ ａｒｅａｓ，ｗｈｉｃｈ ｐｒｏｖｉｄｅｓ ｒｅｌｉａｂｌｅ ｂａｓｉｓ ｆｏｒ ｇｅｏｌｏｇｉｃａｌ ｅｘｐｌｏｒａｔｉｏｎ．Keywords:Ｈｉｇｈ Ｐｒｅｃｉｓｉｏｎ Ｍａｇｎｅｔｉｃ Ｓｕｒｖｅｙ；Ｍｉｎｉｎｇ Ｓｕｒｖｅｙ Ｐｒｏｊｅｃｔ；Ａｐｐｌｉｃａｔｉｏｎ收稿日期：２０１９－１２作者简介：刘宇昂，男，生于１９８８年，甘肃天祝人，本科，助理工程师，研究方向：地球物理勘查。
地面高精度磁法在矽卡岩型矿床勘查中的应用面高精度磁法的应用，通过对地质结构的分析，将测量的数据进行分析和处理，为地质勘查工作提供了重要的参考依据。
高精度磁法目前已经普遍运用到地质勘查工作中，其重要作用是进行预测，主要包括三个方面：划分岩体、划分构造单元及构造位置、直接（间接）找矿。
作者通过地面高精度磁测在地质勘查的运用和研究，在寻找矽卡岩型矿产中，磁法测量能有效的寻找到矽卡岩的具体位置，指导下一步找矿工作。
标签：地面高精度磁法;应用;矽卡岩;钨矿;磁异常某矿矿区矿床类型为矽卡岩型白钨矿矿床，矽卡岩型矿床的矽卡岩与围岩存在磁性差异，且矽卡岩同时又是赋矿的主要岩性和层位，高精度磁法测量工作目的是通过间接找寻与围岩有磁性差异的矽卡岩分布情况，从而寻找到白钨矿。
1地面高精度磁法勘探的原理所谓地面高精度磁法勘探，主要是通过在地面观察测量地下磁性的差异，及其引起的磁场变化的地球物理勘查方法。
含有磁性矿物质的各种矿石、岩石以及磁性物体等，具有各种各样的剩余磁性、感应磁性，进而形成磁场异常现象，重复叠加于正常地磁场中。
采用仪器测量以后，可以根据测量结果进一步分析地面磁场异常所表现出来的特点，从而实现找矿的目的，也可以有效解决其他类型的地质问题。
《地面高精度磁测技术规程》规定，高精度磁法勘探的含义是磁误差等于或者低5nT的磁测工作，高精度磁测的适用工作是勘查弱磁性目标物、或者隐伏磁性体在地表产生的弱磁异常研究等。
2高精度磁法特点（1）高精度磁法是测量低下磁场的一种技术，可以使所取磁场信息更为详细与丰富，能够解决传统的中低磁测在找矿中难以解决的问题，在矿产勘探方面，具有很强的能力与精度。
（2）在实际工作中，高精度磁法所使用的仪器比较轻便，而且操作简单，无需加大成本与工作难度，使找矿的工作效率得以提高，并降低劳动强度。
（3）在找矿时，高精度磁法在解释磁场异常中，其分辨率非常高，一方面，能够对其具体地质结构进行分辨，另一方面，通过延拓，还能对磁场的真假异常进行辨别，在勘探地质的过程中，具有非常高的实用性。
地质勘探G eological prospecting 地面高精度磁法在山西省北岸铁矿勘查中的应用朱洪潇摘要：山西省北岸铁矿工作区以往物化探工作程度底，异常信息量少，为了查明工作区内磁铁矿的分布、延伸及深部变化情况，利用地面高精度磁法，使用向上延拓、2.5D人机交互反演等方法，对异常做出解释推断和综合评价。
通过地面高精度磁法资料的精细处理，圈定了磁异常范围，确定磁铁矿的分布范围和空间特性，为地质勘查工作部署提供了可验证靶区。
关键词：高精度磁法；铁矿勘查；磁异常；空间特征通早期1:50000航空磁测工作，在工作区的东部及外围（包括东侧边部约20%的范围内）发现了上阳武异常。
该异常呈椭圆形、走向NNE，长1500m，宽500m。
最大值900γ，△Z曲线北西陡南东缓，在异常NW侧伴有150γ的负异常。
△Z异常梯度较陡，正负异常相伴，规律性好。
根据地面踏勘确定异常由铁矿体引起。
通过1/5万矿调工作时，在本预查区西部的轩岗镇幅、东马坊幅的范围内圈定1:50000地面高精度磁测CⅦ异常。
异常位于本区中部北岸、彭家塔一带，异常似椭圆状封闭圈，以150nT圈定异常，长轴长4km，走向北东东向，短轴长1km，ΔT最大幅值可达279.9nT，异常曲线变化平缓，形状规则。
1 区域地质背景勘查区在区域上位于华北断块（Ⅱ）吕梁太行断块（III）五台山块隆（Ⅳ）的恒山五台山穹状隆起西南部与滹沱河新裂陷原平凹陷的叠加部位。
区域内出露地层主要有：新太古界五台超群；古元古界滹沱超群；古生界寒武系、奥陶系、石炭系、二叠系；中生界三叠系；新生界第四系。
区内构造大致可分为太古-元古代基底褶曲、燕山期断裂褶曲和新华夏系构造。
区域范围内岩浆活动主要集中于五台期、吕梁期、燕山期。
区域内主要的矿产为铁矿，以沉积变质型铁矿为主，均赋存于五台超群含铁建造地层中。
2 矿区地质特征工作区出露地层由老至新依次为新太古界五台群石咀亚群金岗库组、庄旺组，古生界寒武系馒头组、张夏组、崮山组、炒米店组，古生界奥陶系冶里组、亮甲山组、三山子组、马家沟组，新生界第四系全新统。
高精度磁测在钒钛磁铁矿中的应用摘要:在四川某矿区应用1：2000地面高精磁法勘探，并在异常区进行了1：500精测剖面测量，通过论述磁异常特征并结合工区地质情况，对磁异常进行常性研究，为一下步地质工作提供技术资料。
关键词:钒钛磁铁矿；高精度磁测; 磁异常0 引言近年来，由于在面高精度磁测精度的提高（1nT左右）且具有操作简便、工作效率高、理论成熟、有用信息理多及弱磁异常特征可靠性高待特点，地面高精度磁测配合地质填图能够更可靠地反映控矿地质体的磁性变化，了解隐性的控矿岩体、构造和含矿破碎带蚀变带分布发挥着重要的作用。
1 工区地质工作区构造不发育，在基性—超基性岩中较多节理。
长一般数米，可见明显擦痕工作区地层有元古界会理群大田组、新近系昔格达组、第四系，在工作区范围广泛分布，岩性主要为混合岩，计有混合岩化、混合岩、混合花岗岩三类，其分布与华力西期超基性岩岩体关系密切，靠近岩体混合岩化强烈，为混合花岗岩、混合岩，距离较远的则为混合岩化类。
其它变质岩尚有片麻岩，变粒岩等，数量极少分布在距岩体较远的地方。
2 矿化特征工作区岩浆岩为华力西期超基性侵入岩，岩体名称为大黑山岩体，全长3500m，最宽900m，呈岩墙产出，西倾。
岩体中部为磁铁橄榄辉石岩，边缘为橄榄岩，岩体分异不好。
岩体全部蛇纹石化，其它蚀变主要为绿泥石化。
取样分析显示，整个岩体TFe含量较高，一般9～15%，最高23.41%；mFe一般4～8%，最高16.91%，TiO2、V2O5含量较低。
本次物探工作对测区内已发现的磁铁矿及主要岩石59块，进行参数测定结果下表1所示。
从表1示出矿（岩）石标本情况可见，由于富铁矿标本中暗色矿物含量高，因而撕标本颜色深、磁性最强。
包括测区东南混合岩，暗色物含量低，磁性弱及无磁性，为这次本区的开展磁测工作提供了极好的物理前提，表1岩（矿）石物性参数统计表3 测量与解译3.1 工区布置测点的平面位置和高程测定的质量检查与磁测质检工作同步进行，采用相同方法，不同时间、不同仪器以及不同人员进行同精度反复观测的方式进行验证。
高精度磁法在多金属矿产勘探中的应用研究【摘要】以往因技术、条件等因素的限制导致对地质情况的认识不够清楚。
介于此，本文使用高精度磁法应用于多金属矿产勘探工作中，从而开展高精度、大比例尺磁测工作，为发现新矿体、实现矿山的可持续发展起到助推作用。
【关键词】高精度磁法；多金属矿产勘探；找矿引言经济的发展、市场的繁荣，对矿产的需求量正在逐渐增加。
加上国内现在发现的矿山已经不能满足现代发展需求和容易发现的矿的机会越来越少，找矿难度逐渐增加。
通过在对多金属矿产勘探的过程中使用高精度磁法，是一种十分有效的勘查手段，本文结合某矿区进行实际研究。
1.测区基本情况测区断裂构造较发育，主要由近南北向金波断裂带、近北西—南东向石碌复式向斜和三条北北东向的断裂。
本次研究的工作区西部有大型铁钴铜矿床，品位高、质量高，东部有铅锌矿和铁矿。
以往就针对该测区进行过250m×50m网度的高精度磁测、1/2.5万地质测量和200m×40m网度的土壤测量和EH4.其中发现磁异常3处，找矿预测区1处。
EH4电磁测深工作发现9处低阻异常体。
在土壤测量中，单元素异常一共18个，其中成矿元素Au5个，Ag5个，Mo5个。
磁法结果，使用250m×50m网度的高精度磁测方法进行物探工作，物探线30条，获得磁异常区3个CT1、CT2和CT3，圈定1个找矿预测区CK1。
为了获得性的多金属矿产，本次研究利用高精度磁测进行实际应用。
2.高精度磁测在多金属矿产勘探中的具体应用2.1测地工作本次研究在前期勘探的基础上开展1:10000磁法、1:5000磁法剖面，从而进行测区的成矿地质条件和控矿因素，总结成矿规律[1]，获得更多多金属矿产勘查基地。
本次测地工作严格按照相关要求执行，同时做好仪器设备的准备和性能检验。
要求本次使用的GPS能够符合定位精度要求[2]。
在野外工作中，具体流程为1:10000高精度磁测使用单点定位测量→测定坐标系的转换参数→开始测量。
