【CN209979648U】基于微流控芯片的化学发光免疫检测装置【专利】

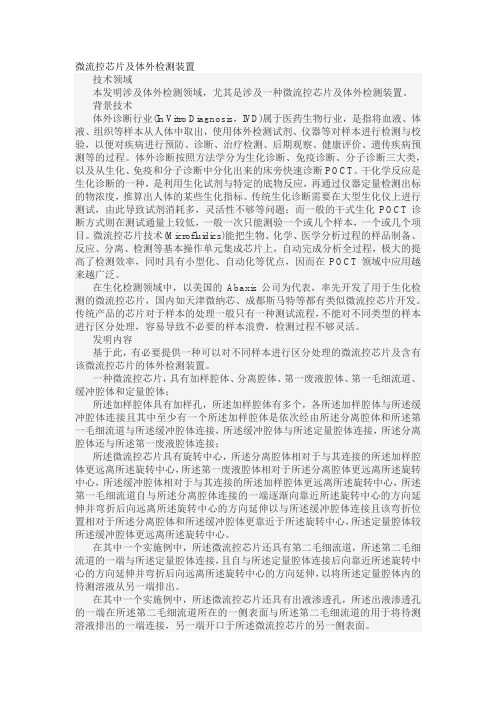

微流控芯片及体外检测装置技术领域本发明涉及体外检测领域，尤其是涉及一种微流控芯片及体外检测装置。

背景技术体外诊断行业(In Vitro Diagnosis，IVD)属于医药生物行业，是指将血液、体液、组织等样本从人体中取出，使用体外检测试剂、仪器等对样本进行检测与校验，以便对疾病进行预防、诊断、治疗检测、后期观察、健康评价、遗传疾病预测等的过程。

体外诊断按照方法学分为生化诊断、免疫诊断、分子诊断三大类，以及从生化、免疫和分子诊断中分化出来的床旁快速诊断POCT。

干化学反应是生化诊断的一种，是利用生化试剂与特定的底物反应，再通过仪器定量检测出标的物浓度，推算出人体的某些生化指标。

传统生化诊断需要在大型生化仪上进行测试，由此导致试剂消耗多，灵活性不够等问题；而一般的干式生化POCT诊断方式则在测试通量上较低，一般一次只能测验一个或几个样本，一个或几个项目。

微流控芯片技术(Microfluidics)能把生物、化学、医学分析过程的样品制备、反应、分离、检测等基本操作单元集成芯片上，自动完成分析全过程，极大的提高了检测效率，同时具有小型化、自动化等优点，因而在POCT领域中应用越来越广泛。

在生化检测领域中，以美国的Abaxis公司为代表，率先开发了用于生化检测的微流控芯片，国内如天津微纳芯、成都斯马特等都有类似微流控芯片开发。

传统产品的芯片对于样本的处理一般只有一种测试流程，不能对不同类型的样本进行区分处理，容易导致不必要的样本浪费，检测过程不够灵活。

发明内容基于此，有必要提供一种可以对不同样本进行区分处理的微流控芯片及含有该微流控芯片的体外检测装置。

一种微流控芯片，具有加样腔体、分离腔体、第一废液腔体、第一毛细流道、缓冲腔体和定量腔体；所述加样腔体具有加样孔，所述加样腔体有多个，各所述加样腔体与所述缓冲腔体连接且其中至少有一个所述加样腔体是依次经由所述分离腔体和所述第一毛细流道与所述缓冲腔体连接，所述缓冲腔体与所述定量腔体连接，所述分离腔体还与所述第一废液腔体连接；所述微流控芯片具有旋转中心，所述分离腔体相对于与其连接的所述加样腔体更远离所述旋转中心，所述第一废液腔体相对于所述分离腔体更远离所述旋转中心，所述缓冲腔体相对于与其连接的所述加样腔体更远离所述旋转中心，所述第一毛细流道自与所述分离腔体连接的一端逐渐向靠近所述旋转中心的方向延伸并弯折后向远离所述旋转中心的方向延伸以与所述缓冲腔体连接且该弯折位置相对于所述分离腔体和所述缓冲腔体更靠近于所述旋转中心，所述定量腔体较所述缓冲腔体更远离所述旋转中心。

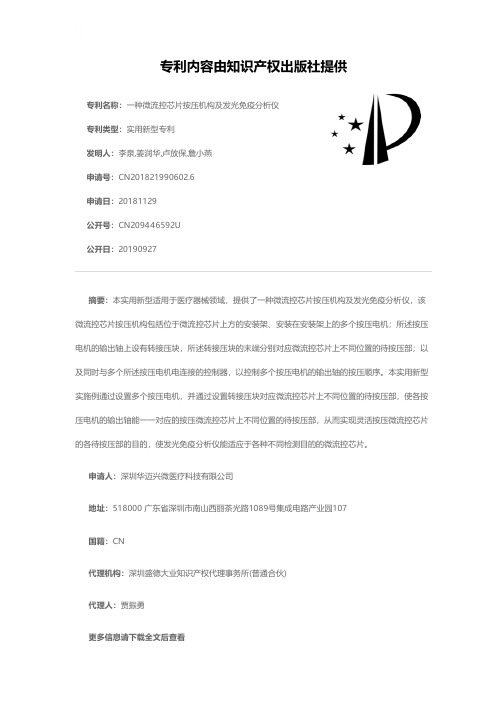

专利名称：一种微流控芯片按压机构及发光免疫分析仪专利类型：实用新型专利
发明人：李泉,姜润华,卢放保,詹小燕
申请号：CN201821990602.6
申请日：20181129
公开号：CN209446592U
公开日：
20190927
专利内容由知识产权出版社提供
摘要：本实用新型适用于医疗器械领域，提供了一种微流控芯片按压机构及发光免疫分析仪，该微流控芯片按压机构包括位于微流控芯片上方的安装架、安装在安装架上的多个按压电机；所述按压电机的输出轴上设有转接压块，所述转接压块的末端分别对应微流控芯片上不同位置的待按压部；以及同时与多个所述按压电机电连接的控制器，以控制多个按压电机的输出轴的按压顺序。

本实用新型实施例通过设置多个按压电机，并通过设置转接压块对应微流控芯片上不同位置的待按压部，使各按压电机的输出轴能一一对应的按压微流控芯片上不同位置的待按压部，从而实现灵活按压微流控芯片的各待按压部的目的，使发光免疫分析仪能适应于各种不同检测目的的微流控芯片。

申请人：深圳华迈兴微医疗科技有限公司
地址：518000 广东省深圳市南山西丽茶光路1089号集成电路产业园107
国籍：CN
代理机构：深圳盛德大业知识产权代理事务所(普通合伙)
代理人：贾振勇
更多信息请下载全文后查看。

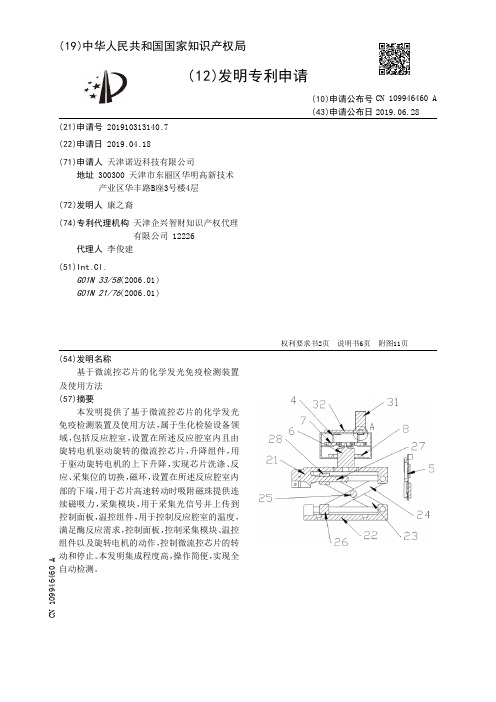

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910313140.7(22)申请日 2019.04.18(71)申请人 天津诺迈科技有限公司地址 300300 天津市东丽区华明高新技术产业区华丰路B座3号楼4层(72)发明人 康之裔　(74)专利代理机构 天津企兴智财知识产权代理有限公司 12226代理人 李俊建(51)Int.Cl.G01N 33/58(2006.01)G01N 21/76(2006.01)(54)发明名称基于微流控芯片的化学发光免疫检测装置及使用方法(57)摘要本发明提供了基于微流控芯片的化学发光免疫检测装置及使用方法，属于生化检验设备领域，包括反应腔室，设置在所述反应腔室内且由旋转电机驱动旋转的微流控芯片，升降组件，用于驱动旋转电机的上下升降，实现芯片洗涤、反应、采集位的切换，磁环，设置在所述反应腔室内部的下端，用于芯片高速转动时吸附磁珠提供连续磁吸力，采集模块，用于采集光信号并上传到控制面板，温控组件，用于控制反应腔室的温度，满足酶反应需求，控制面板，控制采集模块、温控组件以及旋转电机的动作，控制微流控芯片的转动和停止。

本发明集成程度高，操作简便，实现全自动检测。

权利要求书2页 说明书6页 附图11页CN 109946460 A 2019.06.28C N 109946460A权　利　要　求　书1/2页CN 109946460 A1.基于微流控芯片的化学发光免疫检测装置，其特征在于：包括反应腔室，设置在所述反应腔室内且由旋转电机驱动旋转的微流控芯片；升降组件，用于驱动旋转电机的上下升降，实现微流控芯片洗涤、反应、采集位的切换；磁环，设置在所述反应腔室内部的下端，用于微流控芯片高速转动时吸附磁珠提供连续磁吸力；采集模块，用于采集光信号并上传到控制面板；温控组件，用于控制反应腔室的温度，满足酶反应需求；控制面板，控制采集模块、温控组件以及旋转电机的动作，控制微流控芯片的转动和停止。

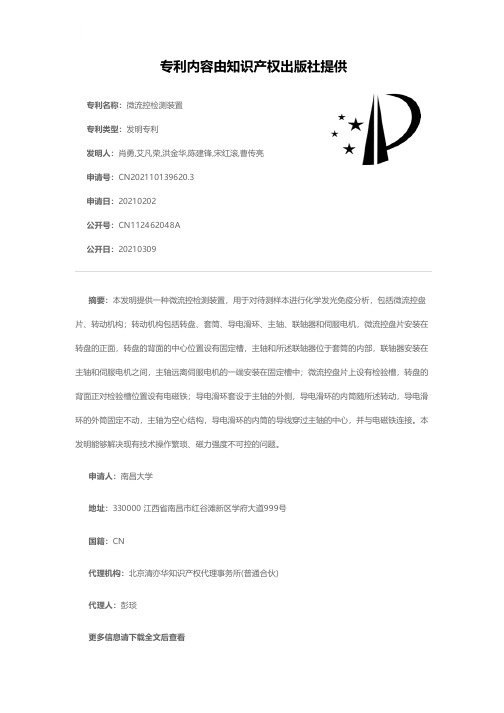

专利名称：微流控检测装置
专利类型：发明专利
发明人：肖勇,艾凡荣,洪金华,陈建锋,宋红滚,曹传亮申请号：CN202110139620.3
申请日：20210202
公开号：CN112462048A
公开日：
20210309
专利内容由知识产权出版社提供
摘要：本发明提供一种微流控检测装置，用于对待测样本进行化学发光免疫分析，包括微流控盘片、转动机构；转动机构包括转盘、套筒、导电滑环、主轴、联轴器和伺服电机，微流控盘片安装在转盘的正面，转盘的背面的中心位置设有固定槽，主轴和所述联轴器位于套筒的内部，联轴器安装在主轴和伺服电机之间，主轴远离伺服电机的一端安装在固定槽中；微流控盘片上设有检验槽，转盘的背面正对检验槽位置设有电磁铁；导电滑环套设于主轴的外侧，导电滑环的内筒随所述转动，导电滑环的外筒固定不动，主轴为空心结构，导电滑环的内筒的导线穿过主轴的中心，并与电磁铁连接。

本发明能够解决现有技术操作繁琐、磁力强度不可控的问题。

申请人：南昌大学
地址：330000 江西省南昌市红谷滩新区学府大道999号
国籍：CN
代理机构：北京清亦华知识产权代理事务所(普通合伙)
代理人：彭琰
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201710447419.5(22)申请日 2017.06.14(71)申请人 绍兴普施康生物科技有限公司地址 312073 浙江省绍兴市滨海新城沥海镇马欢路398号科研楼C楼408室(72)发明人 陈坦　程林　金烨琦　刘志远　余波　(51)Int.Cl.G01N 35/00(2006.01)(54)发明名称基于微流控技术的化学发光免疫盘片及其工作方法(57)摘要本发明提供了一种基于微流控技术的化学发光免疫盘片及其工作方法，所述基于微流控技术的化学发光免疫盘片包括加样口、试剂口及检测槽；与所述检测槽相比，过渡槽更加远离所述盘片的旋转中心；第一通道的一端连通所述检测槽的远离所述旋转中心的端部，另一端连通所述过渡槽，中间为弯折部；所述第一通道的最小旋转半径小于所述检测槽的最大旋转半径；与所述过渡槽相比，废液槽更加远离所述盘片的旋转中心；所述过渡槽与所述废液槽连通。

本发明具有试剂消耗量小、检测时间短、清洗效果好等优点。

权利要求书1页 说明书4页 附图1页CN 107091936 A 2017.08.25C N 107091936A1.一种基于微流控技术的化学发光免疫盘片，所述基于微流控技术的化学发光免疫盘片包括加样口、试剂口及检测槽；其特征在于：所述基于微流控技术的化学发光免疫盘片进一步包括：过渡槽；与所述检测槽相比，所述过渡槽更加远离所述盘片的旋转中心；第一通道，所述第一通道的一端连通所述检测槽的远离所述旋转中心的端部，另一端连通所述过渡槽，中间为弯折部；所述第一通道的最小旋转半径小于所述检测槽的最大旋转半径；废液槽；与所述过渡槽相比，所述废液槽更加远离所述盘片的旋转中心；所述过渡槽与所述废液槽连通。

2.根据权利要求1所述的基于微流控技术的化学发光免疫盘片，其特征在于：所述第一通道的最小旋转半径小于所述检测槽的最小旋转半径。

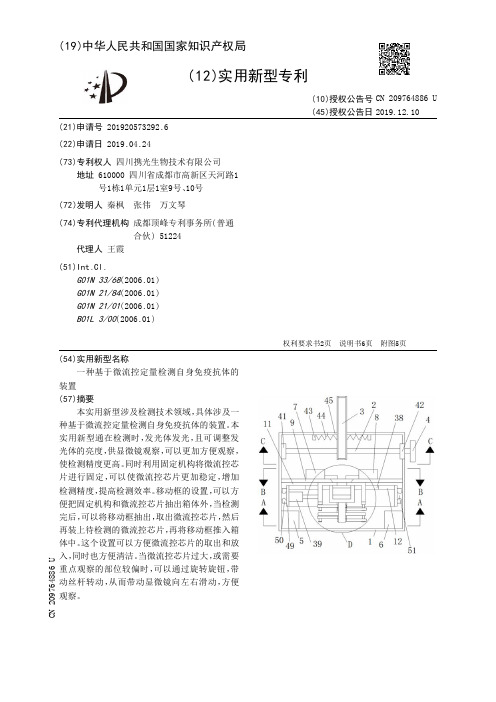

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920573292.6(22)申请日 2019.04.24(73)专利权人 四川携光生物技术有限公司地址 610000 四川省成都市高新区天河路1号1栋1单元1层1室9号、10号(72)发明人 秦枫　张伟　万文琴　(74)专利代理机构 成都顶峰专利事务所(普通合伙) 51224代理人 王霞(51)Int.Cl.G01N 33/68(2006.01)G01N 21/84(2006.01)G01N 21/01(2006.01)B01L 3/00(2006.01)(54)实用新型名称一种基于微流控定量检测自身免疫抗体的装置(57)摘要本实用新型涉及检测技术领域，具体涉及一种基于微流控定量检测自身免疫抗体的装置。

本实用新型通在检测时，发光体发光，且可调整发光体的亮度，供显微镜观察，可以更加方便观察，使检测精度更高。

同时利用固定机构将微流控芯片进行固定，可以使微流控芯片更加稳定，增加检测精度，提高检测效率。

移动框的设置，可以方便把固定机构和微流控芯片抽出箱体外，当检测完后，可以将移动框抽出，取出微流控芯片，然后再装上待检测的微流控芯片，再将移动框推入箱体中。

这个设置可以方便微流控芯片的取出和放入，同时也方便清洁。

当微流控芯片过大，或需要重点观察的部位较偏时，可以通过旋转旋钮，带动丝杆转动，从而带动显微镜向左右滑动，方便观察。
