第13章隧洞施工测量素材

  • 格式：ppt
  • 大小：3.19 MB
  • 文档页数：12

下载文档原格式

  / 12

合集下载

隧道施工测量PPT课件

隧道施工测量PPT课件

隧道施工测量的流程和步骤
建立施工控制网
根据隧道施工要求，建立平面和高程 控制网，为施工放样和监测提供基准。
02
施工放样
根据控制网数据，进行隧道进出口、 中线、开挖边界等的施工放样。
01
竣工测量
在隧道施工完成后，进行竣工测量和 资料整理，形成完整的竣工资料。
05
03
监测与调整
在施工过程中，对隧道围岩、支护结 构等进行变形和位移监测，及时调整 施工参数，确保施工安全。
重要性
隧道施工测量是确保隧道施工质 量和安全的关键环节，对于控制 施工误差、提高工程质量、保障 运营安全具有重要意义。
隧道施工测量的主要任务和内容
确定隧道施工的平面和高程 控制网；
进行隧道进出口的施工放样；
02
01
监测隧道施工过程中的变形
和位移；
03
指导隧道施工中的衬砌、排 水等作业；
04
05
完成竣工测量和资料整理。
隧道中线测量与定向的精度要求较高， 需要定期进行复测和校准，以确保隧 道的准确贯通。
在进行隧道中线测量与定向时，需要 使用全站仪、陀螺仪等测量仪器，对 中线进行测量和定向，确保隧道的掘 进方向与设计一致。
隧道横断面测量与放样
隧道横断面测量与放样的目的是确定隧道横断面的形状和尺寸，为施工提供准确的依据。
测量人员的组织与培训
人员组织
组建专业的测量团队，明确各岗位的职责和分工。
培训
对测量人员进行专业技能培训，提高团队的整体素质和协作能力。
测量方案的制定与审核
方案制定
根据隧道施工的特点和要求，制定详细的测量方案，包括测量流程、精度要求、 数据处理等内容。
方案审核

13第十三章 隧洞施工测量(邓)

13第十三章 隧洞施工测量(邓)

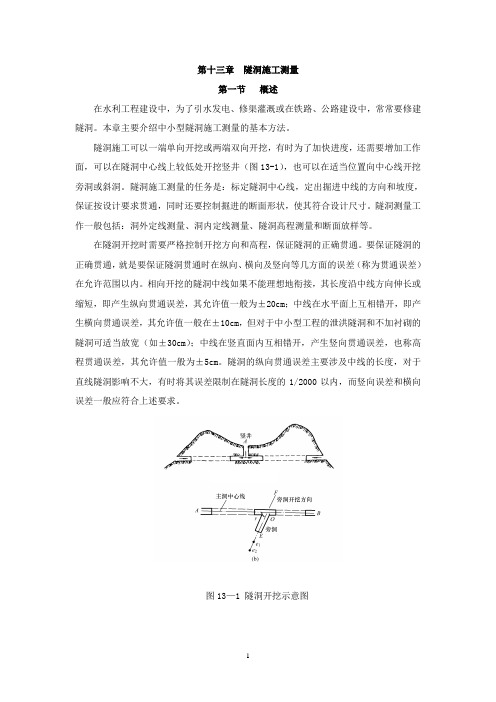

第十三章隧洞施工测量第一节概述在水利工程建设中，为了引水发电、修渠灌溉或在铁路、公路建设中，常常要修建隧洞。

本章主要介绍中小型隧洞施工测量的基本方法。

隧洞施工可以一端单向开挖或两端双向开挖，有时为了加快进度，还需要增加工作面，可以在隧洞中心线上较低处开挖竖井（图13-1），也可以在适当位置向中心线开挖旁洞或斜洞。

隧洞施工测量的任务是：标定隧洞中心线，定出掘进中线的方向和坡度，保证按设计要求贯通，同时还要控制掘进的断面形状，使其符合设计尺寸。

隧洞测量工作一般包括：洞外定线测量、洞内定线测量、隧洞高程测量和断面放样等。

在隧洞开挖时需要严格控制开挖方向和高程，保证隧洞的正确贯通。

要保证隧洞的正确贯通，就是要保证隧洞贯通时在纵向、横向及竖向等几方面的误差（称为贯通误差）在允许范围以内。

相向开挖的隧洞中线如果不能理想地衔接，其长度沿中线方向伸长或缩短，即产生纵向贯通误差，其允许值一般为±20cm；中线在水平面上互相错开，即产生横向贯通误差，其允许值一般在±10cm，但对于中小型工程的泄洪隧洞和不加衬砌的隧洞可适当放宽（如±30cm）；中线在竖直面内互相错开，产生竖向贯通误差，也称高程贯通误差，其允许值一般为±5cm。

隧洞的纵向贯通误差主要涉及中线的长度，对于直线隧洞影响不大，有时将其误差限制在隧洞长度的1/2000以内，而竖向误差和横向误差一般应符合上述要求。

图13—1 隧洞开挖示意图第二节 洞外定线测量洞外定线测量的任务主要是在地面上标定隧洞进出口、竖井、旁洞、斜洞等位置及其开挖方向。

一、隧洞中心线的测设在地面上测设隧洞中心线，可以根据隧洞的大小长短采用不同的方法。

1、直接定线测量对于较短的隧洞，可在现场直接选定洞口位置，然后用全站仪按正倒镜测直线的方法标定隧洞中心线掘进方向，并求出隧洞的长度。

如图13-2所示，A 、B 两点为现场选定的洞口位置，且两点互不通视，欲标定隧洞中心线，首先初选图13—2 隧洞直线定线示意图一点C ′，使其尽量在AB 的连线上，将全站仪安置在C′点上，瞄准A 点，倒转望远镜，在AC′的延长线上定出D′点，为了提高定线精度可用盘左盘右观测取平均，作为D′点的位置；然后搬仪器至D′点，同法在洞口附近定出B′点。

隧洞施工测量培训课件范文

隧洞施工测量培训课件范文

一、课程概述培训目标：1. 理解隧洞施工测量的基本原理和重要性。

2. 掌握隧洞施工测量的基本方法和步骤。

3. 熟悉现代测量技术在隧洞施工中的应用。

4. 提高隧洞施工测量人员的专业素养和安全意识。

培训对象：隧洞施工测量技术人员、管理人员及施工人员。

培训时长：2天（共16课时）二、课程内容第一部分：隧洞施工测量概述1. 隧洞施工测量的概念- 隧洞施工测量的定义- 隧洞施工测量的目的2. 隧洞施工测量的重要性- 确保隧洞施工的准确性- 保障施工安全- 提高施工效率3. 隧洞施工测量的分类- 施工控制测量- 施工放样测量- 施工过程测量- 工程竣工测量第二部分：施工控制测量4. 施工控制测量的原理- 坐标系选择- 控制网设计- 控制点布设5. 施工控制测量的方法- 经纬仪测量- 全站仪测量- GPS测量6. 施工控制测量的精度要求- 控制网精度要求- 控制点精度要求第三部分：隧洞施工放样测量7. 隧洞施工放样测量的原理- 放样方法选择- 放样精度要求8. 隧洞施工放样测量的方法- 水平角放样- 高程放样- 斜距放样9. 隧洞施工放样测量的注意事项- 放样精度控制- 施工环境因素影响第四部分：施工过程测量10. 施工过程测量的目的- 监控施工进度- 质量控制11. 施工过程测量的方法- 洞内导线测量- 洞内高程测量- 断面测量12. 施工过程测量的精度要求- 施工过程测量精度要求- 质量控制标准第五部分：现代测量技术在隧洞施工中的应用13. 全球定位系统（GPS）在隧洞施工中的应用- GPS定位原理- GPS在隧洞施工中的应用14. 雷达测距仪在隧洞施工中的应用- 雷达测距仪原理- 雷达测距仪在隧洞施工中的应用15. 三维激光扫描技术在隧洞施工中的应用- 三维激光扫描原理- 三维激光扫描技术在隧洞施工中的应用第六部分：隧洞施工测量安全与质量控制16. 隧洞施工测量安全- 安全意识教育- 安全操作规程- 应急处理措施17. 隧洞施工测量质量控制- 质量管理体系- 质量控制措施- 质量检验与评定三、培训总结通过本次培训，学员应掌握以下知识和技能：1. 隧洞施工测量的基本原理和方法。

市政隧道洞外洞内与隧道施工测量PPT课件

市政隧道洞外洞内与隧道施工测量PPT课件

备选仪器
DJ2全站仪
DJ2全站仪DJ1 全站仪
DJ1全站仪 GPS
一、洞外控制测量
1.2操作步骤 1）准备工作
首先在和设计单位交接桩时要仔细检 查桩的完整性，以便及时发现有松动或不 稳的桩。这样在复核时及时检查出粗差， 有利于复核后的平差。其次，要对交接资 料进行复核，包括桩号、桩位、桩的里程、 桩的坐标等。同时对隧道平面图进行研究， 算出其走向。
市政隧道洞外、洞 内与隧道施工测量
前言
隧道施工中，测量工作至关重要，它 对于控制隧道的成形和能否顺利贯通都起 着关键作用。因此必须高度重视隧道中的 施工测量工作。隧道施工测量分为隧道洞 外控制测量、隧道洞外与洞内联系测量、 隧道洞内控制测量、隧道施工测量。在下 面的讲座中，将按照隧道施工的一般工序 分步讲解。
二、施工控制点的布设与测量
掘进到一定距离后，洞内控制逐步建立起 来了，这时再按洞内控制点，建立正式中 线点，并据以指导隧道衬砌工程。
在正洞内，可采用以下四种方法进行导 线布设：
二、施工控制点的布设与测量
（1） 单导线
一般用于小导坑、 洞口
短隧道。为了检核， 导线必须独立进行
ν α
两次以上的测量。
一、洞外控制测量
3）内业计算
根据复测的数据分别对平面和高程进 行计算，包括点位坐标、闭合差、边长相 对中误差。在复测数据满足隧道施工控制 测量精度要求的情况下与设计方交付资料 进行比对，否则必须重新复测。与设计方 交付资料比对后，相对误差满足精度要求， 则按复测资料进行施工测量，并报设计院 备案。如果相对误差不满足，则必须
二、施工控制点的布设与测量
2.1.4.3贯通误差的调整 调整地段的选择宜在未衬砌地段进行，

任务10-4：隧道洞内施工测量测量.

任务10-4：隧道洞内施工测量测量.

半径大的、m值也较大。
根据以上公式，只要已知线路中线的缓和曲线要素、 设计半径和要求的平移距，即可计算侧移中线缓和曲线 的要素。
Page: 27
2.侧移中线的测设
(1)直线 原中线为直线，侧移间距为S时，可在原中线桩上作垂 线，测设距离S定侧移中线点，按需要和条件间隔一定距离 测设三点，以资检核。 (2)圆曲线 圆曲线侧移后为同心圆、间距为s，但圆心角已有改变。 如图所示关系有侧移后圆曲线所对应的圆心角为 : 1 2 2
线地段极近似的平行。
Page: 25
侧移后两切线平 行且相距S米;两圆曲 线为同心圆，半径之
差为S;在缓和曲线地
段，因切线间距和半 径之差均为S米 ，两 曲线的内移距亦必须相等，即P1 = P2.按p值相等的前提， 两缓和曲线要素间必有如下关系: (1)两缓和曲线长度之比等于各自圆曲线半径平方根之比
Page: 32
如求 KJ 和 l KJ 须将两缓和曲线的切线支距坐标统一起 来。当统一的坐标用第二条缓和曲线的坐标时〈即以ZH2为 原点),第二条缓和曲线上任何点的坐标均按上式计算. 而第一条缓和曲线上任何点的统一支距坐标应按下式计算:
l5 l9 x ( m2 m1 ) l 2 2 40R l0 3456R 4 l04 l3 l7 l 11 yS 3 3 6 Rl0 336R l0 42240R 5 l05
l
bP
P
b1
l
第三步：求

B
由B、C5、P点坐标先求
c 5c 4
c 5 p

P
DC 5P
C4
i
里 程 B 断 面
c5c4 c5 p
C5
Page: 18

《隧洞施工测量》课件

《隧洞施工测量》课件
《隧洞施工测量》PPT课 件
隧洞施工测量是隧道建设过程中至关重要的一项工作，本课件将介绍隧洞施 工测量的概述、原理及仪器、测量控制、隧洞形状、尺寸及偏差测量、隧洞 地质测量、施工质量控制等内容。
概述
重要性和必要性
隧洞施工测量对于确保隧道的安全和质量至关重要，它能提供准确的施工数据和控制，以及 及时的问题反馈和调整。
隧洞的偏差及变形的测 量方法
通过激光扫描等仪器进行隧洞 的偏差和变形测量，可以及时 发现并解决施工和地质方面的 问题。
隧洞地质测量
1 岩层厚度、坚硬程
度等的测量
2 构造面、节理和裂
隙等地质特征的测
量
通过地质测量仪器进行
岩层厚度、坚硬程度等
通过地质测量仪器进行
地质参数的测量，为隧
构造面、节理、裂隙等
施工过程中的测量和 监测
通过施工过程中的测量和 监测，可以及时了解隧洞 施工的情况，发现问题并 采取相应的措施解决。
施工后的验收和评估
通过隧洞施工后的验收和 评估，可以判断隧洞的质 量和安全状况，为隧洞的 使用提供可靠的依据。
3 仪器的选型和使用注意事项
在选择仪器时需要考虑测量的精度要求、施工环境、操作便捷性等因素，并且在使用过 程中需要注意保养和校准。
测量控制
1
控制点的设置和测量
通过设置和测量控制点，可以建立起隧洞施工测量的坐标系和基准，为后续的测 量和控制提供准确的参考。
2
相邻隧洞间的控制
相邻隧洞之间的控制测量可以确保隧洞之间的定位和对齐，减小隧洞之间的差异 和偏差。
基本内容和方法
隧洞施工测量的基本内容包括控制测量、形状测量、地质测量和施工质量控制等，采用的方 法有全站仪测量、导线测量、激光扫描等。

隧道施工测量


两个开挖面相向开挖, 在预定位置挖通称为贯通。贯通后, 由两端分别引进的线路中线, 应按设计规定的精度正确衔接。
二、隧道施工测量的主要任务
（1）保证相向开挖的工作面, 按照规定的精度在预定位置 贯通；
（2）保证洞内各项建筑物以规定的精度按照设计位置修建, 不得侵入建筑限界。
三、隧道施工测量的特点
mh M L
式中, M 为每千米水准测量的偶然中误差, 以mm计；L为 洞外或洞内两开挖洞口间高程路线长度的公里数。
算例
• ［例7-1］某铁路隧道为直线隧道, 设计长度为L = 1136. 29m, 洞外平面控制设计为单导线, 其布设如图。试确定测 量等级并判定该设计方案能否满足贯通的精度要求。
（2）确定隧道洞外平面控制测量等级 本例隧道长度小于 2 km, 根据表7-5 洞外导线测量适用
长度知, 洞外导线可布设为五等, 即: 导线测角中误差为 mβ=±4.0″, 边长相对中误差为 ml / l =1/20000。
（3）估算洞外导线测量误差对贯通的影响 洞外导线测量误差对贯通的影响列表计算如下
二、洞外高程控制测量 • 洞外高程控制测量的任务, 是按照测量设计中规定的精度要
求, 以洞口附近一个线路定测点的高程为起算高程, 测量并 传算到隧道另一端洞口与另一个定测高程点闭合。
• 闭合的高程差应设断高, 或推算到路基段调整。这样, 既使 整座隧道具有统一的高程系统, 又使之与相邻线路正确衔接, 从而保证隧道按规定精度在高程方面正确贯通, 保证各项建 筑物在高程方面按规定限界修建。
表 7-3 洞外导线测量误差对横向贯通影响
m 4.0
ml 1 l 20000
m y
m
R
2 X
= ±13.4（mm）
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、直接定线测量
2、解析法定线测量 (1) 洞口位置的标定 (2) 开挖方向定
竖井是在隧洞地面中心线上某处，向下开挖至该处隧洞
洞底，然后对向开挖增加工作面。
旁洞是在隧洞一侧开挖，与隧洞中心线相交后， 沿隧洞中心线对向开挖以增加工作面。
13.3 隧洞水准测量
一、洞外水准测量
在布设水准点时，要求水准点在爆破影响范围之外，但离 洞口也不能太远，引测2～3站即可将高程传递到洞口为宜。一 般在洞口、竖井、旁洞或斜洞附近都应布设水准点。水准点应 构成闭合或附合水准路线，以便校核。
二、洞内水准测量
洞内水准测量通常采用往返观测的方法，每隔30米左右
测设一个临时水准点，每隔150米至200米测设一个固定水准点。
为了防止施工爆破的影响，对洞内水准点的高程应随时检查。
13.4 竖井传递开挖方向
人有了知识，就会具备各种分析能力， 明辨是非的能力。 所以我们要勤恳读书，广泛阅读， 古人说“书中自有黄金屋。 ”通过阅读科技书籍，我们能丰富知识， 培养逻辑思维能力； 通过阅读文学作品，我们能提高文学鉴赏水平， 培养文学情趣； 通过阅读报刊，我们能增长见识，扩大自己的知识面。 有许多书籍还能培养我们的道德情操， 给我们巨大的精神力量， 鼓舞我们前进。
13.2
洞内定线及断面放样
13.2.1 洞内定线测量
直接定线法
导线定线法
13.2.2 隧洞断面放样
圆形的隧洞断面放样时，将经纬仪安置于洞内中线桩上，后
视另一中线桩，倒转望远镜，即可在待开挖的工作面上，用红
油漆标定出中垂线；为了定出隧洞断面，还应在中垂线上找出 断面的圆心，因此，应根据洞口 设计高程、隧洞的纵坡以及开挖 工作面与洞口的距离，算出圆心 应有的高程，然后根据洞内水准 点，将圆心测设出来，按照圆心 和测设半径即可在岩面上画出圆 形的断面形状。
第13章
隧洞施工测量
武汉大学水利水电学院 邓念武
隧洞施工测量的任务：标定隧洞中心线，定出掘进中 线的方向和坡度，保证按设计要求贯通，同时还要控制掘
进的断面形状，使其符合设计尺寸。
隧洞测量工作：洞外定线测量、洞内定线测量、隧洞 高程测量和断面放样等。
13.1 洞外定线测量
13.1.1 隧洞中心线的测设
