工程测量应用案例解析与总结工程测量应用案例解析与总结2023年，随着经济持续发展和国家基础设施建设的大力推进，工程测量在建设领域的应用越来越广泛，并在不断推进技术创新和应用实践的过程中，积累出了大量的经验和成果，为工程建设的高效、精准、安全提供了有力支撑。

本文将从几个典型实际案例出发，对工程测量的应用进行解析和总结。

一、地铁站洞内测量地铁建设作为城市轨道交通的重要组成部分，对测量精度和效率有极高的要求。

以某地铁工程为例，我们将介绍地铁站洞内测量的实际应用。

地铁站洞内测量主要包括地铁隧道、车站洞斜交断面、接轨线等测量。

根据地铁建设的特点，测量工程所涉及的深度、跨度、长度、高度等要素都非常巨大，而且需要与大量的设备、工程施工同时协作完成，这对于测量精度和效率来说，提出了极高的要求。

在该案例中，测量团队采用了先进的调度和测量设备，如3D激光扫描仪、全站仪等，并通过精准的控制点坐标系统和数据处理技术，完成了地铁隧道、车站洞斜交断面、接轨线等测量。

同时，测量团队还采用了节点式网格布置测量方案，并利用高度精确的测量数据，对隧道、洞斜交等进行了三维模型设计，为后期建设提供了重要数据支持。

二、大跨度桥梁测量大跨度桥梁是工程测量中非常复杂的一类，对于桥梁结构的每一道零件都需要进行精密的测量和分析，才能确保桥梁的正常使用及安全性。

我们以某大跨度桥梁为例，将介绍其测量实践。

在该案例中，测量团队利用了高精度全站仪，对桥梁结构各部件进行了全要素三维测量。

整个测量过程由车载测量和高空测量组成，并借助气象站数据，对测量精度进行实时修正。

与此同时，测量团队还利用无人机数据获取技术，针对桥梁结构内部和辅助安装点进行了高清影像数据采集，提升了桥梁测量的效率和精度。

基于这些测量数据和技术手段，测量团队建立了桥梁结构三维模型，并完成了桥梁结构参数计算、结构分析和安全评估等工作，最终保证了桥梁结构的稳定性和安全运行。

三、园林景观测量随着现代城市的发展，园林景观的规划和设计也越来越受到重视，在这个背景下，园林景观测量技术得到了很好的应用。

工程测量案例●隧道控制测量案例●大比例尺地形图测量案例●变形监测案例●施工测量案例●市政工程测量案例一、隧道控制测量案例背景材料在某新建铁路线上，已有首级控制网数据。

有一隧道长10Km，平均海拔500m，进出洞口以桥梁和另外两标段的隧道相连。

为保证双向施工，需要按GPSC级布设平面控制网和进行二等水准测量。

仪器设备：单、双频GPS各6台套、S3光学水准仪5台、数字水准仪2台（0.3mm/Km)、2秒级全站仪3台。

计算软件：GPS数据处理软件、水准测量平差软件。

分析要点：建立隧道控制网的主要作用是保证隧道的正确贯通。

隧道控制包括地面和洞内两部分。

原有地面控制点精度、点位不满足贯通要求时，建立隧道独立控制网。

如点位不满足，则进行加密。

平面控制网按GPSC级布设，每个洞口3个点，进洞点和方位点间要通视，如边长小于500m应设强制对中观测墩。

高程为二等水准，每个洞口2个点。

GPS控制网采用6台双频GPS观测，二等水准采用2台数字水准仪分两组观测。

考试样题单项选择题：1.长度大于4Km的隧道地面平面控制测量优先采用（C）。

A.导线测量B.三角形网测量C.GPS测量2.二等水准测量往返测高差不符值为（A）。

A.4√KB.6√KC.8√K简答题：1.在控制测量观测之前，需要做哪些准备工作？资料收集、现场踏勘、选点埋石、方案设计。

2.为满足工程需要，应选用哪些仪器进行测量？采用6台双频GPS接收机和2台数字水准仪。

3.最终提交的成果应包括哪些内容？（1）技术设计书（2）仪器检验校正资料（3）控制网图、点之记（4）控制测量外业观测资料（5）控制测量计算及成果资料（6）所有测量成果及图件电子文件二、大比例尺地形图测量案例背景材料：某水库规划为城市供水，需进行水库地区地形测量。

测区面积15Km2，为丘陵地区，海拔高50～120m。

山上灌木丛生，通视较差。

需遵照《城市测量规范》1︰1000地形图，工期60天。

已有资料：国家二等三角点1个、D级GPS点1个，国家一等水准点2个。

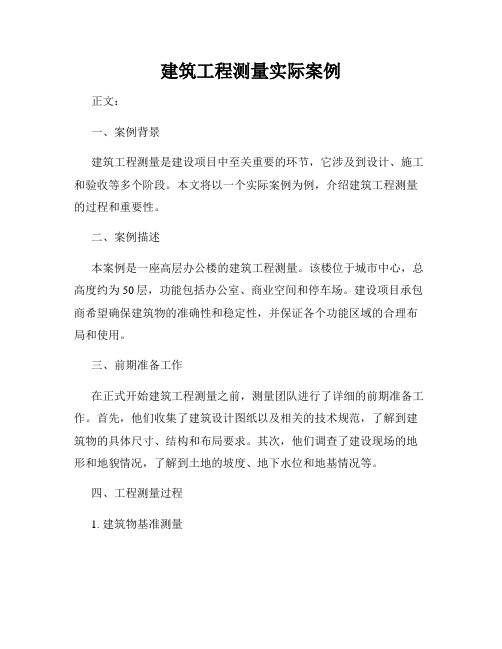

建筑工程测量实际案例正文：一、案例背景建筑工程测量是建设项目中至关重要的环节，它涉及到设计、施工和验收等多个阶段。

本文将以一个实际案例为例，介绍建筑工程测量的过程和重要性。

二、案例描述本案例是一座高层办公楼的建筑工程测量。

该楼位于城市中心，总高度约为50层，功能包括办公室、商业空间和停车场。

建设项目承包商希望确保建筑物的准确性和稳定性，并保证各个功能区域的合理布局和使用。

三、前期准备工作在正式开始建筑工程测量之前，测量团队进行了详细的前期准备工作。

首先，他们收集了建筑设计图纸以及相关的技术规范，了解到建筑物的具体尺寸、结构和布局要求。

其次，他们调查了建设现场的地形和地貌情况，了解到土地的坡度、地下水位和地基情况等。

四、工程测量过程1. 建筑物基准测量在建筑工程测量中，建筑物的基准测量是非常重要的一步。

测量团队使用全站仪等测量设备，根据地理坐标系统，测量了建筑物的几何尺寸，包括长度、宽度和高度等。

2. 建筑物立面测量建筑物立面测量是为了了解建筑物外墙的形状和尺寸，以确保外墙的垂直度和平整度。

通过使用测距仪、水平仪和激光测距仪等工具，测量团队对建筑物的立面进行了详细测量，并记录了每个标志性点的坐标和高度数据。

3. 室内空间测量室内空间测量是为了确保建筑物内部各个区域的准确性和合理性。

测量团队通过使用激光测距仪和三角测量法等方法，对办公室、商业空间和停车场等区域进行了测量，并生成了相应的平面图和立体图。

4. 结构测量结构测量是为了确保建筑物的承重结构的准确性和安全性。

测量团队对地基、柱子、梁和楼板等结构元素进行了测量，并记录了相关的数据。

通过分析这些数据，他们可以评估建筑物的结构性能和稳定性。

五、测量结果及应用通过以上的测量工作，测量团队获得了建筑物的详细尺寸和结构数据。

这些数据对于建筑设计师、施工人员和验收部门来说非常重要。

建筑设计师可以根据这些数据进行设计优化和调整，施工人员可以按照这些数据进行施工工作，验收部门可以根据这些数据进行工程验收。

建筑工程工程测量案例
在建筑工程中，工程测量是非常重要的一个环节。

它是指在建筑施工前、施工过程中和竣工验收时对建筑场地、建筑结构、建筑设备等进行测量、记录和分析的工作。

下面我们通过一个实际案例来看一下建筑工程中工程测量的应用。

案例一：某某大厦的地基工程测量
某某大厦是一座高层建筑，施工前需要进行地基工程测量。

测量工程师首先对建筑场地进行了详细的测量，确定地基的承载能力和地基的土质情况。

通过地基工程测量，工程师发现某些地方的土质较软，需要采取加固措施；同时发现部分地基承载能力较高，可以减少基础的尺寸，降低建筑成本。

施工过程中，测量工程师进行了建筑结构的测量，确保建筑结构的精准度和稳固性。

通过测量，发现某些柱子的位置存在偏差，及时调整了施工方案，避免了建筑结构的不稳定性。

在竣工验收时，测量工程师对建筑的整体造型进行测量，确保建筑的垂直度和水平度符合标准要求。

通过测量，发现某些墙面存在倾斜情况，及时进行了调整，使建筑整体更加完美。

通过这个案例，我们可以看到工程测量在建筑工程中的重要性。

只有通过精准的测量，才能保障建筑工程的质量和安全，减少施工过程中的风险和问题。

建筑工程测量不仅需要技术过硬的测量工程师，还
需要先进的测量设备和严格的施工流程管理，以确保工程的顺利进行
和高质量的完成。

综上所述，建筑工程中工程测量是保障建筑质量和安全的重要环节，需要在施工前、施工中和竣工验收时进行周密的测量工作。

希望大家
在建筑工程中充分重视工程测量的作用，提高施工质量，保障建筑安全。

谢谢！。

测绘技术在工程中的应用案例分析引言测绘技术作为一门专业技能，广泛应用于工程领域。

它具有精准度高、效率高、可靠性强等特点，对于工程建设过程中的设计、施工、监测等环节起到了举足轻重的作用。

本文将通过几个具体案例，探讨测绘技术在工程中的应用，以期更好地展示其价值和重要性。

案例一：地形测量在道路工程中的应用在道路工程中，测绘技术在地形测量方面起到了至关重要的作用。

通过采用全站仪与GPS技术相结合的方法，工程人员可以精确测量出地面高程和地形特征，以便合理规划道路线路和准确设置标高。

以某城市道路扩建工程为例，工程师首先进行地形测量，获取道路旧有地面的高程和地形特征。

然后，通过数学模型的建立和数据处理，预测新道路工程中的割填量、挖方量等相关参数。

在设计施工阶段，这些数据和模型为工程师提供了准确的依据，降低了施工难度和风险。

案例二：测量监测在桥梁工程中的应用桥梁作为重要的交通基础设施，其安全性和稳定性至关重要。

而测量监测技术正是确保桥梁安全的重要手段之一。

通过定期进行桥梁监测，可以检测出桥梁的位移、变形和结构状况，并及时采取相应的维护措施。

以某大型跨海大桥为例，工程人员采用了静态和动态测量相结合的方式对桥梁进行了全面监测。

静态测量通过安装传感器和测量仪器，记录下桥梁结构的位移和变形情况。

动态测量则通过信息采集和分析，获取桥梁在行车负载下的振动特性。

通过这些测量数据，工程人员可以及时发现桥梁存在的问题，并进行维护和修复，确保桥梁的安全运行。

案例三：地形重建在城市规划中的应用在城市规划中，地形重建是非常重要的一环。

通过对城市地面进行测量和重建，可以为城市规划和设计提供准确的地形信息，为工程项目的选择和布局提供科学依据。

以某城市改造项目为例，工程师们利用激光测距仪和航空摄影技术进行了全面的地形测量。

通过采集大量的数据和影像，他们还利用地理信息系统（GIS）技术，进行了地形模拟和三维可视化。

这些数据和模型为城市规划提供了客观准确的依据，为城市规划和改造过程中的决策提供了科学支持。

一、案例背景某房地产开发公司拟在市区新建一座商业综合体项目，占地面积约5万平方米。

为确保项目顺利进行，公司决定对项目用地进行详细测量，以便为后续设计、施工提供准确的数据支持。

本次测量工作由我公司承担。

二、测量目的1. 确定项目用地范围，为项目规划提供依据。

2. 获取项目用地面积、地形地貌、土地质量等基础数据。

3. 为项目设计、施工提供准确的测量数据。

三、测量方法1. 采用全站仪进行平面控制测量，建立平面控制网。

2. 利用GPS进行高程控制测量，建立高程控制网。

3. 采用RTK技术进行地形测量，获取地形高程点。

4. 对测量数据进行整理、分析，形成测量成果。

四、案例分析1. 平面控制测量（1）根据项目用地范围，布设平面控制网，共布设8个控制点，点位间距约为500米。

（2）采用全站仪进行观测，观测时间选择晴朗天气，观测时段避开中午时段。

（3）对观测数据进行平差处理，计算点位坐标。

2. 高程控制测量（1）采用GPS进行高程控制测量，共布设6个高程控制点，点位间距约为800米。

（2）观测时间选择晴朗天气，观测时段避开中午时段。

（3）对观测数据进行平差处理，计算点位高程。

3. 地形测量（1）采用RTK技术进行地形测量，共采集高程点2000个，点间距约为5米。

（2）测量过程中，确保RTK接收机接收信号良好，提高测量精度。

（3）对测量数据进行整理、分析，生成地形图。

五、总结1. 本次测量工作严格按照测量规范和操作流程进行，确保了测量数据的准确性。

2. 在测量过程中，充分利用了全站仪、GPS和RTK等先进测量技术，提高了测量效率。

3. 通过对测量数据的分析，为项目设计、施工提供了准确的数据支持。

4. 在后续工作中，应加强测量数据的整理、分析和应用，为项目实施提供有力保障。

5. 本次测量案例的成功实施，为公司积累了丰富的测量经验，为今后类似项目提供了借鉴。

总之，本次测量工作圆满完成了预期目标，为项目顺利实施奠定了坚实基础。

建筑工程测量案例分析
在某个建筑工程项目中，测量工程师负责对土地进行测量，以确定建筑物的基础设计和施工方案。

该项目位于一个城市的市中心，占地面积较大。

以下是该项目的测量案例分析：
1. 土地测量和标记：测量工程师首先对整个项目的土地进行测量和标记，确定建筑物的边界线和地块的面积。

他们使用全站仪和GPS设备测量并记录土地的各项数据，并在地面上标记出边界线，确保建筑物的设计和施工不会超出土地的范围。

2. 地形测量：测量工程师进一步对土地进行地形测量，以了解地势的变化和地表的特征。

他们使用激光测距仪和测距轮等设备，测量土地的高度和坡度，并制作景观图表，以指导建筑物的设计和地形的改造。

3. 建筑物位置测量：在确定了土地的边界和地形后，测量工程师需要确定建筑物的准确位置。

他们使用全站仪和标杆测量建筑物的平面坐标和高程数据，并将这些数据输入到计算机辅助设计软件中，以制定建筑物的初步设计方案。

4. 基础测量和放样：在建筑物位置确定后，测量工程师需要进行基础测量和放样，以确保建筑物的基础按照设计规范正确建造。

他们测量地面和建筑物的高度、宽度和长度，并使用激光水平仪和传统的测量工具进行放样，为基础施工提供准确的参考。

5. 建筑物竣工测量：在建筑物建设完成后，测量工程师进行竣
工测量，以确保建筑物的尺寸和位置符合设计要求。

他们使用全站仪和水平仪等设备，测量建筑物的各项尺寸，并与设计图纸进行比对，以发现和修正任何偏差或误差。

以上是一个建筑工程测量案例的分析，测量工程师在整个项目中起到了至关重要的作用，确保建筑物的设计和施工符合规范要求，并保障工程的质量和安全。

工程施工测量案例一、工程概况某市高速铁路项目，全长约100公里，涉及路基、桥梁、隧道、车站等多个施工领域。

本项目施工测量工作由某测绘公司承担，主要负责建立施工控制网、施工放样、施工监控等工作。

二、施工测量方案1. 施工控制网建立根据设计图纸和现场实际情况，测绘公司制定了详细的施工控制网建立方案。

首先，在对现有地形、地貌、地质等进行充分调查的基础上，确定控制点的分布。

然后，采用全站仪、水准仪等先进设备，对控制点进行精确测量，建立施工控制网。

控制网的布置合理，满足施工放样和监控的需要。

2. 施工放样施工放样是工程施工的关键环节，测绘公司严格按照设计图纸和施工控制网，进行路基、桥梁、隧道等施工放样工作。

放样过程中，测绘公司采用先进的测量仪器，确保放样精度。

同时，对放样结果进行复核，确保无误。

3. 施工监控为确保工程施工质量，测绘公司对施工现场进行实时监控。

通过定期对施工控制点进行测量，掌握施工现场的变形情况，为施工方提供及时、准确的监控数据。

此外，测绘公司还根据施工现场的实际情况，对施工方案进行优化，提高施工效率。

三、案例分析在本项目中，测绘公司充分发挥专业技术和先进设备的优势，为高速铁路施工提供了高质量、高效率的测量服务。

1. 施工控制网的建立，为整个工程提供了精确的基准。

控制网的布置合理，有利于施工放样和监控的顺利进行。

2. 施工放样的精度较高，确保了工程建设的质量。

放样过程中，测绘公司严格遵循设计要求，确保放样结果无误。

3. 施工监控工作，及时掌握了施工现场的变形情况，为施工方提供了有力的支持。

通过监控数据的分析，测绘公司还为施工方案的优化提供了有力依据。

四、总结本案例表明，在大型工程施工中，施工测量工作至关重要。

只有建立精确的施工控制网，保证施工放样的精度，实时监控施工现场的变化，才能确保工程建设的质量和进度。

为此，施工方应充分重视施工测量工作，选择具备专业资质和先进技术的测绘公司承担测量任务，为工程建设提供有力保障。

工程测量（测绘案例分析）第一篇：工程测量(测绘案例分析)1.地形图的地形要素指什么？等高线有什么特性？地形要素包括各种地物（以比例符号、非比例符号、半比例符号表示）、地貌（以等高线表示）。

图内注记要素和图廓整饰要素。

等高线特性有：在同一条等高线上的各点的高程都相等；等高线是闭合曲线；除了陡崖和悬崖处之外，等高线既不会重合，亦不会相交；等高线与山脊线和山谷线成正交；等高线平距的大小与地面坡度大小成反比。

2.图根平面控制点测量常用哪些方法？简要叙述一种图根平面控制测量的作业流程。

图根平面控制点测量常用图根导线测量或GPS RTK测量，确定图根点坐标。

图根导线测量的作业流程：收集测区的控制点资料；现场踏勘、布点；导线测量观测；导线点坐标计算；成果整理。

3.解释两级检查、一级验收的含义。

检查验收的主要依据是技术设计书和国家有关规范。

遵循两级检查、一级验收的原则，测绘生产单位对产品质量实行过程检查和最终检查。

过程检查是在作业组自查、互查基础上由项目部进行全面检查。

最终检查是在全面检查基础上，由生产单位质检人员进行的再一次全面检查。

验收是由任务委托单位组织实施或其委托具有检验资格的机构验收。

验收包括概查和详查，概查是对样本以外的影响质量的重要质量特性和带倾向性问题的检查，详查是对样本（从批中抽取5～10%）作全面检查。

三、变形监测案例背景材料工程概况：某地铁将通过正在施工的住宅小区工地，工地地质条件差。
