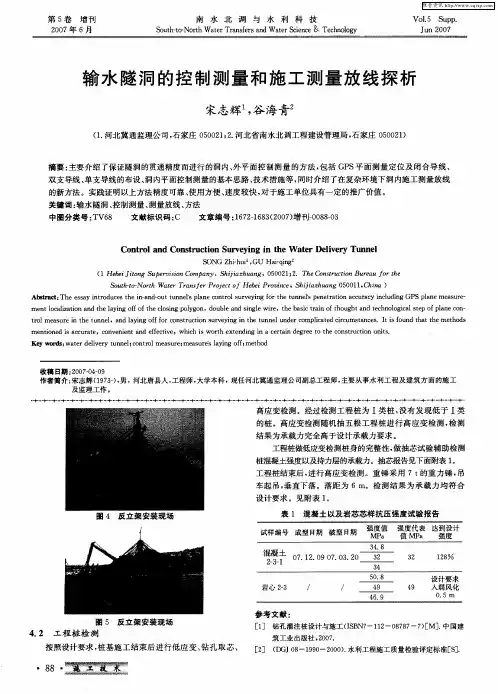

关于输水隧洞的控制测量和施工测量放线分析

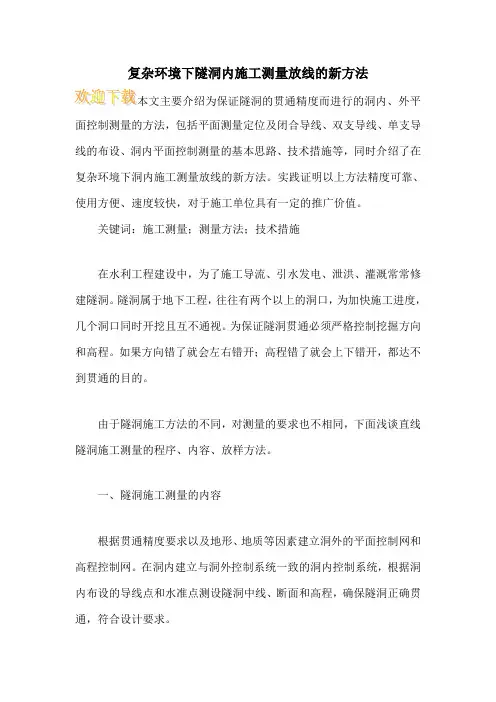

复杂环境下隧洞内施工测量放线的新方法面控制测量的方法，包括平面测量定位及闭合导线、双支导线、单支导线的布设、洞内平面控制测量的基本思路、技术措施等，同时介绍了在复杂环境下洞内施工测量放线的新方法。

实践证明以上方法精度可靠、使用方便、速度较快，对于施工单位具有一定的推广价值。

关键词：施工测量；测量方法；技术措施在水利工程建设中，为了施工导流、引水发电、泄洪、灌溉常常修建隧洞。

隧洞属于地下工程，往往有两个以上的洞口，为加快施工进度，几个洞口同时开挖且互不通视。

为保证隧洞贯通必须严格控制挖掘方向和高程。

如果方向错了就会左右错开；高程错了就会上下错开，都达不到贯通的目的。

由于隧洞施工方法的不同，对测量的要求也不相同，下面浅谈直线隧洞施工测量的程序、内容、放样方法。

一、隧洞施工测量的内容根据贯通精度要求以及地形、地质等因素建立洞外的平面控制网和高程控制网。

在洞内建立与洞外控制系统一致的洞内控制系统，根据洞内布设的导线点和水准点测设隧洞中线、断面和高程，确保隧洞正确贯通，符合设计要求。

二、隧洞洞外控制测量目的：决定隧洞洞口的位置，并确定中线掘进方向和高程放样提供数据。

它包括平面控制测量和高程平面测量。

1平面控制网的布设与要求水利工程中的隧洞多位于地形复杂的山岭地区，故多采用三角测量方法。

三角网的图形应综合考虑测区地形、洞轴线的形状、相向开挖长度及施工方法等因素。

对于直伸型隧洞，一般应沿洞轴线布设成单三角锁。

三角点应尽量靠近洞轴线，以减小测角误差对横向贯通的影响。

布设洞外控制网时应注意布点的位置，点位不宜布设在可能产生形变的地点。

隧洞的每个洞口都应布设三角点。

隧洞两端进出口的控制点，尽量埋设混凝土强制归心测墩。

若采用导线作为平面控制时，导线宜构成环形，由于电磁波测距仪器的广泛使用，用电磁波测距导线作洞外控制是行之有效的方法。

当隧洞为直伸型时，为减小导线测距误差对横向贯通的影响，导线点应尽量靠近洞轴线布设，且点数不宜过多，相邻导线边长的长度应大致相等。

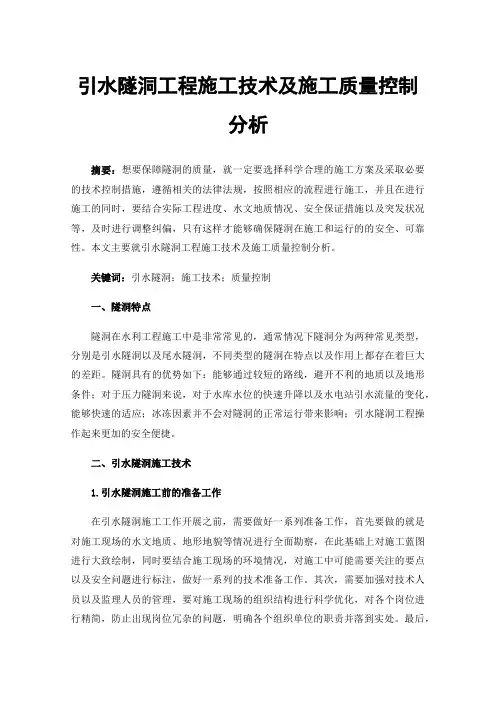

引水隧洞工程施工技术及施工质量控制分析摘要：想要保障隧洞的质量，就一定要选择科学合理的施工方案及采取必要的技术控制措施，遵循相关的法律法规，按照相应的流程进行施工，并且在进行施工的同时，要结合实际工程进度、水文地质情况、安全保证措施以及突发状况等，及时进行调整纠偏，只有这样才能够确保隧洞在施工和运行的的安全、可靠性。

本文主要就引水隧洞工程施工技术及施工质量控制分析。

关键词：引水隧洞；施工技术；质量控制一、隧洞特点隧洞在水利工程施工中是非常常见的，通常情况下隧洞分为两种常见类型，分别是引水隧洞以及尾水隧洞，不同类型的隧洞在特点以及作用上都存在着巨大的差距。

隧洞具有的优势如下：能够通过较短的路线，避开不利的地质以及地形条件；对于压力隧洞来说，对于水库水位的快速升降以及水电站引水流量的变化，能够快速的适应；冰冻因素并不会对隧洞的正常运行带来影响；引水隧洞工程操作起来更加的安全便捷。

二、引水隧洞施工技术1.引水隧洞施工前的准备工作在引水隧洞施工工作开展之前，需要做好一系列准备工作，首先要做的就是对施工现场的水文地质、地形地貌等情况进行全面勘察，在此基础上对施工蓝图进行大致绘制，同时要结合施工现场的环境情况，对施工中可能需要关注的要点以及安全问题进行标注，做好一系列的技术准备工作。

其次，需要加强对技术人员以及监理人员的管理，要对施工现场的组织结构进行科学优化，对各个岗位进行精简，防止出现岗位冗杂的问题，明确各个组织单位的职责并落到实处。

最后，检查施工材料的质量，一定要保证进入施工现场的材料质量都符合规定标准，同时对于存在危险性的施工环节要设置安全标志，时刻提醒施工人员注意安全。

2.引水隧洞排水系统施工技术在开展隧洞的施工之前，首先要做好隧洞上部、洞口以及辅助坑口的表面排水，以避免或者降低发生地表水下渗或者出现冲刷的可能性，在施工进行中，要分析隧洞的出水位置、水质状况、主要成分和出水流量等，将结果合理记录，将结果作为依据。

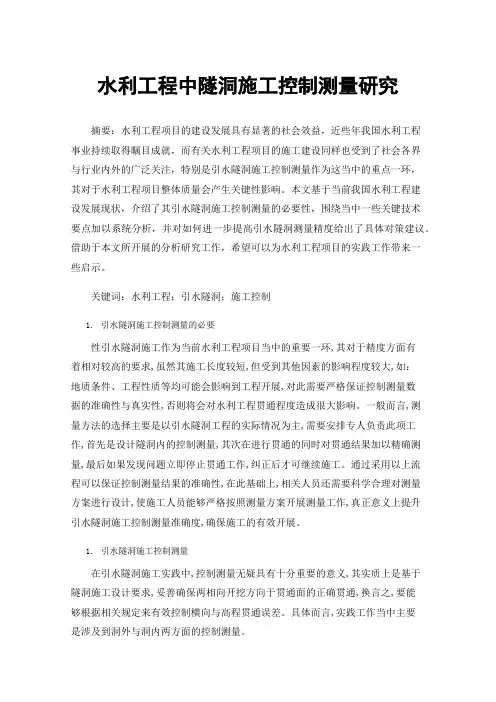

水利工程中隧洞施工控制测量研究摘要：水利工程项目的建设发展具有显著的社会效益，近些年我国水利工程事业持续取得瞩目成就，而有关水利工程项目的施工建设同样也受到了社会各界与行业内外的广泛关注，特别是引水隧洞施工控制测量作为这当中的重点一环，其对于水利工程项目整体质量会产生关键性影响。

本文基于当前我国水利工程建设发展现状，介绍了其引水隧洞施工控制测量的必要性，围绕当中一些关键技术要点加以系统分析，并对如何进一步提高引水隧洞测量精度给出了具体对策建议。

借助于本文所开展的分析研究工作，希望可以为水利工程项目的实践工作带来一些启示。

关键词：水利工程；引水隧洞；施工控制1.引水隧洞施工控制测量的必要性引水隧洞施工作为当前水利工程项目当中的重要一环,其对于精度方面有着相对较高的要求,虽然其施工长度较短,但受到其他因素的影响程度较大,如：地质条件、工程性质等均可能会影响到工程开展,对此需要严格保证控制测量数据的准确性与真实性,否则将会对水利工程贯通程度造成很大影响。

一般而言,测量方法的选择主要是以引水隧洞工程的实际情况为主,需要安排专人负责此项工作,首先是设计隧洞内的控制测量,其次在进行贯通的同时对贯通结果加以精确测量,最后如果发现问题立即停止贯通工作,纠正后才可继续施工。

通过采用以上流程可以保证控制测量结果的准确性,在此基础上,相关人员还需要科学合理对测量方案进行设计,使施工人员能够严格按照测量方案开展测量工作,真正意义上提升引水隧洞施工控制测量准确度,确保施工的有效开展。

1.引水隧洞施工控制测量在引水隧洞施工实践中,控制测量无疑具有十分重要的意义,其实质上是基于隧洞施工设计要求,妥善确保两相向开挖方向于贯通面的正确贯通,换言之,要能够根据相关规定来有效控制横向与高程贯通误差。

具体而言,实践工作当中主要是涉及到洞外与洞内两方面的控制测量。

2.1平面控制测量对于该环节工作来说,其核心实质即要面向相关洞口的控制点,针对其在平面上的位置来加以测定,从而基于此可以进一步落实开展地下设计,对后续的开挖工作加以引导,同时依照相应要求妥善实现精准贯通。

隧道工程施工中测量放样方法分析摘要：随着我国的经济发展，也加快了隧道工程施工系统的更新速度，通过不断的更新，隧道工程施工测量放样技术得到了长足的发展和进步。

在实际的隧道工程施工作业中，测量放样工作会受到来自多方面的影响，例如测量放样水平的高低、洞内环节都会影响。

同时测量过程中的安全工作与测量放样水平的高低息息相关，更与整个隧道施工质量及效率紧密联系。

为了保证施工过程中的质量，我们有必要对隧道工程施工测量放样进行及时更新。

关键词：隧道开挖、施工、测量放样随着我国社会、经济的快速发展，我国的道路的交通事业也进入了快速发展时期，公路建设工程与日俱增，因此传统的测量放样的方法已经难以满足长线路、构造物多、时间紧、测量施工质量要求高的要求。

因此，就必须要有一种精度高、费用低、速度快、不受地形通视限制、布设随机灵活的控制测量方法，所以结合隧道工程施工测量放样对于整个工程的重要性出发，及笔者自身多年的施工经验，就隧道工程施工至测量放样需要注意的方向及问题提出了笔者自身的一些观点，且对这一过程中所存在的相关难点及成果检验提出了一些问题解决的方法和思路。

1、关于隧道工程施工测量放样的现状分析我国社会、经济及科学技术的不断发展促进了我国隧道工程施工技术的发展，同时广泛的应用了全站仪设备及其编程计算器。

此外，为了进一步提升隧道工程施工质量，就要求我们对隧道施工放样的方法进行深入的研究，从而达到隧道施工坐标方法最有效应的目的。

为了保证隧道施工各个环节的安全、稳定、有续进行，通过将隧道施工坐标法和地面曲线计算方法有机的结合起来，可以明显的提升施工质量及简化相关工作环节。

可以实现技术人员的工作遇到的困难程度，还可以有效的提高测量的精准度，对于缩短隧道工程施工工期及提高的综合效益都有着重要的促进意义。

（1）有效控制测绘工作针对较长的隧道需要我们对其进行特殊对待，这些较长的隧道所经过的地区同样也是较多的，特别是在有些地形非常复杂的区域，隧道施工的复杂程度更高。

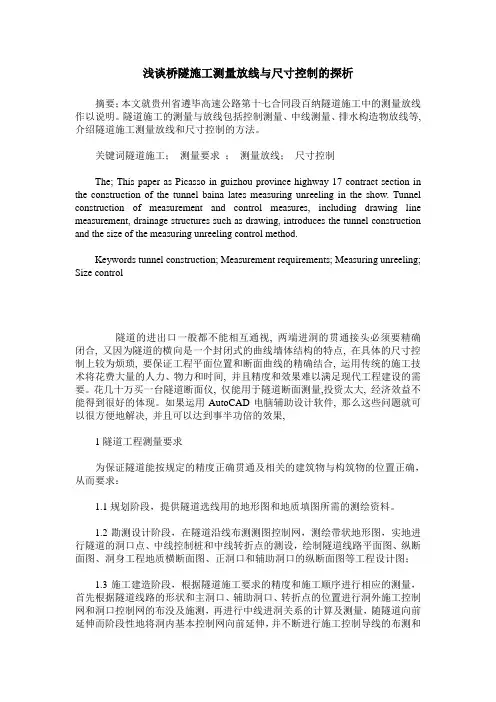

浅谈桥隧施工测量放线与尺寸控制的探析摘要；本文就贵州省遵毕高速公路第十七合同段百纳隧道施工中的测量放线作以说明。

隧道施工的测量与放线包括控制测量、中线测量、排水构造物放线等,介绍隧道施工测量放线和尺寸控制的方法。

关键词隧道施工；测量要求；测量放线；尺寸控制The; This paper as Picasso in guizhou province highway 17 contract section in the construction of the tunnel baina lates measuring unreeling in the show. Tunnel construction of measurement and control measures, including drawing line measurement, drainage structures such as drawing, introduces the tunnel construction and the size of the measuring unreeling control method.Keywords tunnel construction; Measurement requirements; Measuring unreeling; Size control隧道的进出口一般都不能相互通视, 两端进洞的贯通接头必须要精确闭合, 又因为隧道的横向是一个封闭式的曲线墙体结构的特点, 在具体的尺寸控制上较为烦琐, 要保证工程平面位置和断面曲线的精确结合, 运用传统的施工技术将花费大量的人力、物力和时间, 并且精度和效果难以满足现代工程建设的需要。

花几十万买一台隧道断面仪, 仅能用于隧道断面测量,投资太大, 经济效益不能得到很好的体现。

如果运用AutoCAD电脑辅助设计软件, 那么这些问题就可以很方便地解决, 并且可以达到事半功倍的效果,1隧道工程测量要求为保证隧道能按规定的精度正确贯通及相关的建筑物与构筑物的位置正确，从而要求：1.1规划阶段，提供隧道选线用的地形图和地质填图所需的测绘资料。

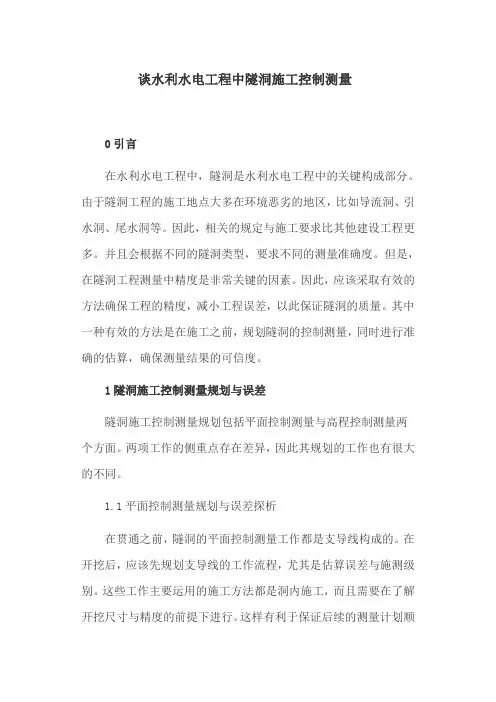

谈水利水电工程中隧洞施工控制测量0引言在水利水电工程中，隧洞是水利水电工程中的关键构成部分。

由于隧洞工程的施工地点大多在环境恶劣的地区，比如导流洞、引水洞、尾水洞等。

因此，相关的规定与施工要求比其他建设工程更多。

并且会根据不同的隧洞类型，要求不同的测量准确度。

但是，在隧洞工程测量中精度是非常关键的因素。

因此，应该采取有效的方法确保工程的精度，减小工程误差，以此保证隧洞的质量。

其中一种有效的方法是在施工之前，规划隧洞的控制测量，同时进行准确的估算，确保测量结果的可信度。

1隧洞施工控制测量规划与误差隧洞施工控制测量规划包括平面控制测量与高程控制测量两个方面。

两项工作的侧重点存在差异，因此其规划的工作也有很大的不同。

1.1平面控制测量规划与误差探析在贯通之前，隧洞的平面控制测量工作都是支导线构成的。

在开挖后，应该先规划支导线的工作流程，尤其是估算误差与施测级别。

这些工作主要运用的施工方法都是洞内施工，而且需要在了解开挖尺寸与精度的前提下进行。

这样有利于保证后续的测量计划顺利进行，同时便于选取有关设备。

在开始设计前应该保证两项工作。

①需要展现贯通面与开挖平面的设计图纸；②按照具体施工的洞内条件，特别是通视条件与出渣情况，会对测量产生的影响，应该在工程图纸上明确标出导线点的坐标位置。

横向贯通的误差大多数包含测角与导线边长。

这两种误差会在很大程度上影响隧道的贯通准确度。

具体的关于横向贯通产生的误差分析如下：根据有关的误差传播原理，导线的测角与侧边是各自独立的。

因此，在分析横向贯通误差的过程中，可以将测角与侧边方面的两种误差分别探讨。

1.2高程控制测量规划与误差在探究容易影响横向贯通产生误差的因素后，应该继续探究竖向贯通产生的误差原因。

这种误差受隧洞内高程控制测量准确度的影响。

也就是说，通常情况下，高程控制测量误差级别都取决于竖向贯通中产生的误差。

从而导致竖向贯通产生误差的有水准测量结果误差或者三角高程测量等。

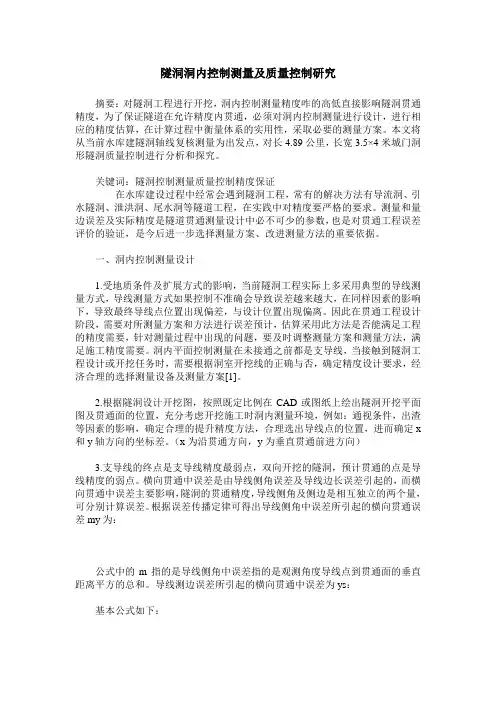

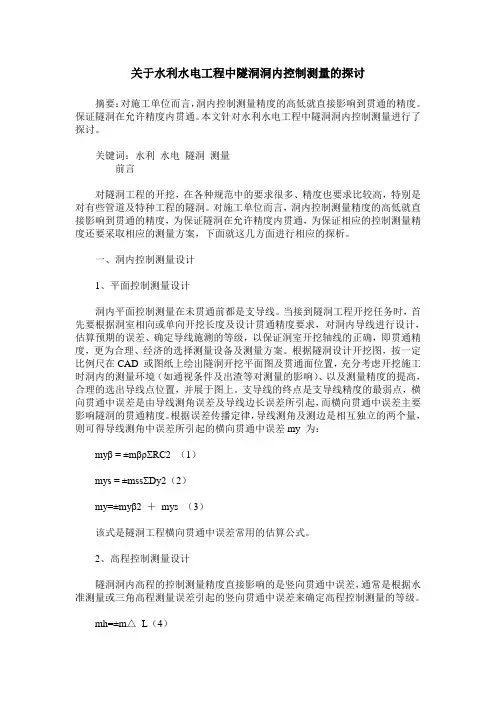

隧洞洞内控制测量及质量控制研究摘要：对隧洞工程进行开挖，洞内控制测量精度咋的高低直接影响隧洞贯通精度，为了保证隧道在允许精度内贯通，必须对洞内控制测量进行设计，进行相应的精度估算，在计算过程中衡量体系的实用性，采取必要的测量方案。

本文将从当前水库建隧洞轴线复核测量为出发点，对长4.89公里，长宽3.5×4米城门洞形隧洞质量控制进行分析和探究。

关键词：隧洞控制测量质量控制精度保证在水库建设过程中经常会遇到隧洞工程，常有的解决方法有导流洞、引水隧洞、泄洪洞、尾水洞等隧道工程，在实践中对精度要严格的要求。

测量和量边误差及实际精度是隧道贯通测量设计中必不可少的参数，也是对贯通工程误差评价的验证，是今后进一步选择测量方案、改进测量方法的重要依据。

一、洞内控制测量设计1.受地质条件及扩展方式的影响，当前隧洞工程实际上多采用典型的导线测量方式，导线测量方式如果控制不准确会导致误差越来越大，在同样因素的影响下，导致最终导线点位置出现偏差，与设计位置出现偏离。

因此在贯通工程设计阶段，需要对所测量方案和方法进行误差预计，估算采用此方法是否能满足工程的精度需要，针对测量过程中出现的问题，要及时调整测量方案和测量方法，满足施工精度需要。

洞内平面控制测量在未接通之前都是支导线，当接触到隧洞工程设计或开挖任务时，需要根据洞室开挖线的正确与否，确定精度设计要求，经济合理的选择测量设备及测量方案[1]。

2.根据隧洞设计开挖图，按照既定比例在CAD或图纸上绘出隧洞开挖平面图及贯通面的位置，充分考虑开挖施工时洞内测量环境，例如：通视条件，出渣等因素的影响，确定合理的提升精度方法，合理选出导线点的位置，进而确定x 和y轴方向的坐标差。

（x为沿贯通方向，y为垂直贯通前进方向）3.支导线的终点是支导线精度最弱点，双向开挖的隧洞，预计贯通的点是导线精度的弱点。

横向贯通中误差是由导线侧角误差及导线边长误差引起的，而横向贯通中误差主要影响，隧洞的贯通精度，导线侧角及侧边是相互独立的两个量，可分别计算误差。

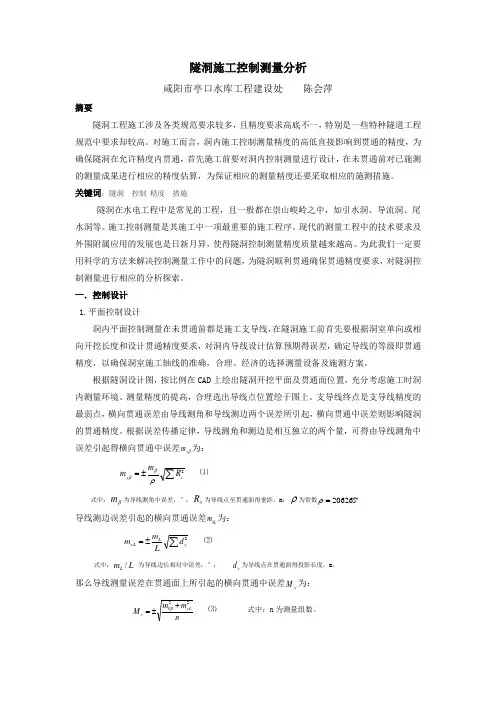

隧洞施工控制测量分析咸阳市亭口水库工程建设处 陈会萍摘要隧洞工程施工涉及各类规范要求较多，且精度要求高底不一，特别是一些特种隧道工程规范中要求却较高。

对施工而言，洞内施工控制测量精度的高低直接影响到贯通的精度，为确保隧洞在允许精度内贯通，首先施工前要对洞内控制测量进行设计，在未贯通前对已施测的测量成果进行相应的精度估算，为保证相应的测量精度还要采取相应的施测措施。

关键词：隧洞 控制 精度 措施隧洞在水电工程中是常见的工程，且一般都在崇山峻岭之中，如引水洞、导流洞、尾水洞等。

施工控制测量是其施工中一项最重要的施工程序。

现代的测量工程中的技术要求及外围附属应用的发展也是日新月异，使得隧洞控制测量精度质量越来越高。

为此我们一定要用科学的方法来解决控制测量工作中的问题，为隧洞顺利贯通确保贯通精度要求，对隧洞控制测量进行相应的分析探索。

一．控制设计1.平面控制设计洞内平面控制测量在未贯通前都是施工支导线，在隧洞施工前首先要根据洞室单向或相向开挖长度和设计贯通精度要求，对洞内导线设计估算预期得误差，确定导线的等级即贯通精度，以确保洞室施工轴线的准确，合理、经济的选择测量设备及施测方案。

根据隧洞设计图，按比例在CAD 上绘出隧洞开挖平面及贯通面位置，充分考虑施工时洞内测量环境、测量精度的提高，合理选出导线点位置绘于图上。

支导线终点是支导线精度的最弱点，横向贯通误差由导线测角和导线测边两个误差所引起，横向贯通中误差则影响隧洞的贯通精度。

根据误差传播定律，导线测角和测边是相互独立的两个量，可得由导线测角中误差引起得横向贯通中误差βy m 为：∑±=2x y R m m ρββ ⑴ 式中：βm 为导线测角中误差，″；x R 为导线点至贯通面得垂距，m ；ρ为常数520626''=ρ 导线测边误差引起的横向贯通误差YL m 为：∑±=2y L yL d L m m ⑵ 式中：L m L / 为导线边长相对中误差，″； y d 为导线点在贯通面得投影长度，m 。
