箱式电阻炉使用说明书生产商：宁国沙鹰科学仪器有限公司运营商：沙鹰科学仪器（上海）有限公司地址：上海市浦东新区东方路971号钱江大厦18G电话：************************传真：************感谢您购买本公司仪器，在您启用箱式电阻炉之前，请详细阅读使用说明书，相信它会让您的箱式电阻炉发挥最大的功用。
阅读完本说明书后，请将其妥善保管，以便随时阅读。
目录装箱清单 (2)安全提示 (3)产品概述 (4)产品特点 (4)使用前准备 (4)常用产品参数表 (5)技术指标 (5)仪表简介 (5)电阻炉使用 (6)无程序升温设置 (6)程序升温设置...............................................................第6-7页烘炉 (7)P、I、D自整定 (7)注意事项及常见故障处理 (8)装箱清单（请您开箱后及时核对配件是否齐全）主机（炉体）……………………………………………………1台电源线（含插头，已安装在炉体上）…………………………1根使用说明书………………………………………………………1份合格证保修卡……………………………………………………1份产品编号贴纸……………………………………………………2张尊敬的用户，您好：感谢您选用本公司产品，为使您获得满意的使用效果，请在开机前仔细阅读产品使用说明书。
如有疑问请及时与我们联系，我们将竭诚为您服务。
本产品使用说明书经过公司技术人员努力编撰、修改完成。
因能力所限，难免出现本意表达不详及有遗漏之处，您在使用中发现问题或建议请及时反馈，在此我们表示衷心的感谢。
安全提示！危险（有可能构成财产严重损失或人员伤亡）1、请使用独立的专用电源，并确定插头、插座接地良好(切不可以零线或中线作地线)2、请勿在不关闭电源开关的情况下任意拔掉或插上电源插头3、请勿擅自进行修理；如受本公司委托修理时，必须由专业人员进行指导4、请远离电磁干扰源，否则易造成程序混乱、数据错误5、请在工作环境温度10℃--45℃，相对湿度≤80%的工作环境中使用6、请在无粉尘，易燃、易爆气体的环境中使用7、不能加热含水分、氟化物、氯化物（如塑料、橡胶）、硫化物等物品。
箱式电阻炉使用说明书上海实研电炉有限公司（原上海实验电炉厂）目录一．概述 (1)二．主要技术参数................................1-2三．结构简介 (2)四．电阻炉与温度控制器电气联接接线示意图 (3)五．安装与使用 (4)六．维护与注意事项 (4)上海实研电炉有限公司一、概述SX2系列1000℃、1200℃箱式电阻炉为周期作业式电炉，可供工矿企业、科研等单位实验室作化学分析、物理测定和一般小型钢件热处理时加热之用。
本系列电阻炉配有KSG型温度控制器及镍铬--镍热电偶，能对炉膛温度进行测量，指示和自动控制及程序控温。
本系列产品执行标准编号为：JB4311.7-87二、主要参数1、SX2系列1000℃1 上海实研电炉有限公司2、SX2系列1200℃三、结构简介本系列电阻炉炉壳用薄钢板经折边焊接制成。
内炉衬为高铝质耐火材料制成的矩形整体炉衬。
由铁铬铝合金丝绕制成螺旋状的加热元件穿于内炉衬上、下、左、右的丝槽中。
为了能有效地加快炉膛升温速度，提高温度控制精度，炉衬采用敞开式结构。
电炉的炉口砖，炉门砖选用轻质耐火材料，内炉衬与炉壳之间用耐火纤维，炉门转动灵活。
关闭时，压下手把，扣住门钩，炉门就能紧贴于炉口上。
开启时，只需往上稍提手把，脱钩后，将炉门置于左侧即可。
为了减少炉口的热损失，提高炉膛内温度的均匀性，在炉口靠近炉门处安放有一块档热板（该板在送取工件时需先取出）。
炉口下端装有炉门联锁的行程开关。
当炉门开启时，电炉电源便自动切断，从而保证操作安全。
测温用热电偶通过在开炉后的热电偶孔插入，并由固定座固定。
2 上海实研电炉有限公司四、电阻炉与温度控制器1、单相箱式电阻炉与温度控制器电气联接接线示意图2、三相型箱式电阻炉与温度控制器电气联接接线示意图3 上海实研电炉有限公司四、安装与使用1、本系列电阻炉不需要特殊安装，室内平整的地面或工作台（架）上均可安放。
但配套之温度控制器应避免受震动，且放置位置与电炉不宜太近，防止过热而影响控制部分的正常工作。
SX2-2.5-10箱式电阻炉操作规程
江苏皓一公司
编写：审核：批准：页码：1/1
参考号：版本号： V1.0
SX2-2.5-10箱式电阻炉操作规程
1.0、目的：确保本设备的正确操作，正确维护保养。
2.0、范围：适用于公司实验室。
3.0、操作程序
3.1、准备工作
检查机器是否放在平整的工作台上；检查电源线是否连接；将热电偶插入偶孔，孔与热电偶之间空隙用石棉绳填塞。
3.2、操作
3.2.1、烘炉。
3.2.2、第一次使用或长期停用后，再次使用时，必须进行烘炉。
程序如下：
室温—200℃ 4小时打开炉门
200℃—600℃ 4小时关闭炉门
3.2.3、实验完毕后，关闭切断电源，按照“6S ”要求清理工作台。
4.0、维护与保养
4.1、使用时炉温不得超过最高使用温度1000℃，以免烧毁电热元件并禁止向炉膛内灌注各种液体及溶解的金属。
4.2、根据技术要求定期检查电炉、控制器接线头的接线是否良好，温度指示仪指针运动是否有卡滞现象。
SX2系列箱式电阻炉━━━使用说明书━━INSTRUCTIONS宁波凯诺仪器有限公司目录一概述二主要技术参数三工作环境四结构说明五操作步骤六注意事项一、概述箱式电阻炉SX2-5-12型，适用于工业产品的烘干及加热，亦可作各种产品的表面处理，陪烧、烘干及加热固化等。
二、主要技术参数工作尺寸：300×200×120mm（深×宽×高）工作温度：室温～1200℃加热功率：5KW加热元件：电阻丝加热方式：电加热控温方式：XMTA3301指针仪表调功方式：接触器工作电源：220V/380V 50Hz三、工作环境1.环境温度：-10-40℃2.相对湿度：≤85%RH3.无易燃、易爆、腐蚀性气体尘埃，避免有振动和冲击力的场合。
四、结构说明1.电阻炉炉膛采用耐高温砖制作，外壳采用Q235A制作，钢材均经防锈处理，箱体表面喷有硝基喷漆；2.本设备为电热管加热，接触器调控；五、操作步骤1.按电阻炉功率配装负荷开关，接妥电源线和接地线，并检查电气线路；2.打开干燥箱门，将工件或试件放入电阻炉，关闭箱门；3.设定产品烘烤温度：a:开启电源开关、电源指示灯亮；b:扭动XMTA3301指针仪表器上的指针，使指针显示为产品所需烘烤温度值；c:仔细观察XMTA3301指针仪表上显示器显示的温度是否有过冲和欠调现象；d:使XMTA3301指针仪表器显示的数字到产品所需烘烤温度; （等温度到达后,仪表动作几次再设置到所需烘烤温度值）；4.使用完毕，切断电源开关，关闭总电源；注意：使用电阻炉时温度升到200℃时需保温，再升400℃时也需要保温，按照此方法操作使用，电阻炉不易损坏。
六、注意事项1.箱体必须经可靠接地。
2.请详阅各种仪表、仪器使用说明书再操作使用电阻炉。
3.工件或试件不可放置过密，以保证热风顺循环。
4.电阻炉恒温时，避免开门，以减少工作室温度波动的可能。
5.本电阻炉出厂时已经技术调整，所有结构不得随易更改。

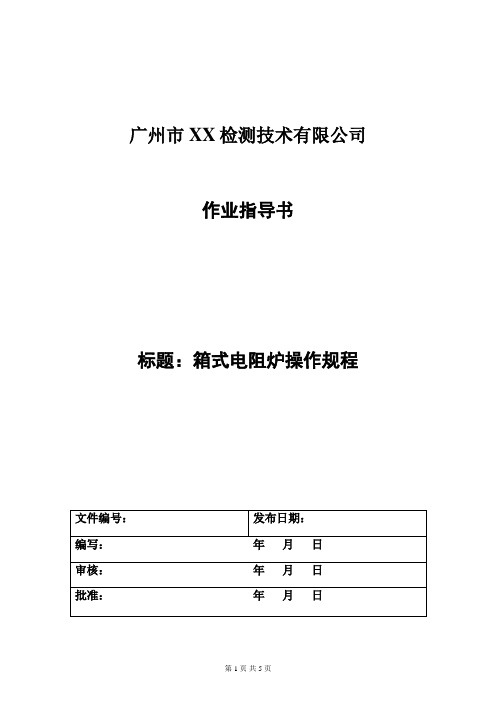

广州市XX检测技术有限公司作业指导书标题：箱式电阻炉操作规程广州市XX检测技术有限公司作业指导书文件编号：箱式电阻炉操作规程第1版第0次修改修改记录1. 目的与适用范围规范仪器设备的使用操作，确保检验工作的质量和人身安全。
适用于箱式电阻炉（型号为SX-2.5-10）的使用操作。
2. 操作步骤2.1 主要技术指标2.2 仪表按键功能2.2.1 自整定功能：按“▽”减功能键5秒自整定自动开始AT 灯闪，自整定结束后AT 灯灭，得出一组能克服超温的PID 参数进行控制。
在自整定过程中，按“▽”减功能键5秒钟后AT 灯灭，自整定停止，仪表按原来的PID 参数进行控制。
如果觉得升温太慢，采用高十几度上自整定的参数来控制所需要的时间速度。
2.2.2 时间功能：按“△”加功能键10秒钟，总通电时间显示分钟，5秒钟后自动恢复。
2.2.3 设定定时功能：按“SET ”功能键3秒钟，仪表上排显示┌］，下排设定时间分钟，当仪表所需要的时间到后下排显示熄灭输出功能停止。
如果要恢复设定控制时间应先关机再通电开机，设置为0时仪表取消定时功能，连续输出。
2.3 温度设定2.3.1 打开电源开关，在仪表上设定好温度。
2.3.2 按“SET ”功能键， SV 屏显示之前的设定温度。
按”移位键，通过“▽”或“△”键，更改闪烁位数值，将SV 设置为所需要的工作温度，再 按“SET ”键确定设定值。
2.3.3 “OUT ”主控输出指示绿灯亮时，仪表开始加热电流表上应有读数，炉内温度开始上升，到达设定温度时绿灯灭红灯亮。
功率可调型控制器为保持所需要的工作温度，可根据实际情况，适当调整功率以达到理想的温控效果，但应保证电压和电流的乘积不能大于额定功率。
3. 检验完后的维护保养3.1 当电炉第一次使用或长期停用后再次使用时，必须进行炉膛。
烘炉方法：200℃ 1小时200℃——500℃ 2小时500℃——800℃ 3小时800℃——1000℃ 4小时烘炉不应立即打开炉门，应使其缓慢冷却。
SX2-5-12箱式电阻炉，SX2-5-12马弗炉1200度马弗炉
SX2-5-12箱式电阻炉技术参数
额定功率25千瓦
额定电压220伏
相数单相
额定温度1200℃
空炉升温时间≤75分
空炉损耗功率≤1.6千瓦
炉膛尺寸(长*宽*高) ：300*200*120mm
外型尺寸：735* 495* 480
重量55千克
温度控制器：KSW-6-16
热电偶：WRP－010型铂铑－铂热电偶L＝225毫米
1200度马弗炉简介
SX2-5-12马弗炉为周期作业电炉，可供工矿企业、科研等单位实验室作化学分析、物理测定和一般小型钢件热处理时加热之用。
本系列电阻炉配有温度控制器及镍铬-镍硅电偶，能对炉膛温度进行测量，指示和自动控制。
SX2-5-12箱式电阻炉结构特点：
1、外观采用耐高温、耐腐蚀油漆处理。
2、控制采用数显仪表、配有电流表、结构新颖。
3、炉门采用加厚、加固处理，防止变形。
4、电线全部接好，货到只需插电就可使用，操作简单。
5、可观性强，为实验室专用产品。
6、炉门开启采用铰链联接，避免了小手柄式开炉的危险性。
SX2-5-12型箱式电阻炉1.工作条件额定电压：220V额定温度：1200℃额定功率：5KW控温精度：±10℃2.操作步骤2.1接通电源，打开电源开关，仪表上排显示工作室温度。
下排显示设定温度。
2.2按SET键，使上排显示SO，按▲或▼设定所需温度，再按SET键保存设定值。
这时OUT指示灯忽亮忽熄，等显示值与设定值基本一致时，进入恒温状态。
2.3结束操作后，关上加热开关，关闭电源，并填写仪器使用记录，并记录相关数据。
3.注意事项3.1电炉须放在平整的地面上或架子上。
控制器避免震动，放置位置与电炉不宜太近。
3.2当电炉在第一次使用或长期停用后再次使用时，必须进行一次烘炉干燥，烘炉时间为：室温—200℃，打开炉门烘四小时，200℃—400℃关闭炉门烘2小时，400℃—600℃关闭炉门烘2小时，使用时炉温不得超过最高温度，以免烧坏电热元件，并禁止向炉膛内灌注各种液体和溶解的金属。
3.3电炉必须在相对湿度不超过85%，没有导电尘埃、爆炸性气体和能够破坏金属绝缘以及对电子元件有害的腐蚀性气体的场所工作。
3.4凡附有油质之类的金属材料需进行加热时，有大量挥发性气体将影响和侵蚀电热元件表面，使之烧毁和缩短寿命，因此加热时应及时预防和做好密封盛器或适当开孔加以排除。
热电偶不要在高温下骤然拔出或插入，以防外套管炸裂。
4.维护方法及要求4.1经常保持炉膛清洁，及时清除炉内氧化物之类东西。
4.2更换炉丝时，现将电炉上盖打开，将保温材料及炉膛取出，将旧炉丝拿出后，炉丝孔应清理干净。
切记炉丝螺旋部分不要伸出炉丝穿孔，以免造成短路，炉丝在穿入炉膛时在其拐弯处应将螺旋部分尽量拉开，以免造成局部短路而使炉丝熔断。
引出端套装绝缘陶瓷管后与接线柱连接，装配炉膛时应注意炉膛与炉口对正，保温材料填充严密。
4.3炉膛在长期使用后，由于应力会产生裂纹，特别是炉口部位。
如不危及结构强度可不必更换炉膛。
5.应急措施遇突然停电，须将仪器关闭。
金刚石微粉杂质含量检测方法张晓晨;孙宇;刘文芳;郭黎君;陈洁;杨田;梁明月【摘要】实验分析金刚石微粉杂质烧失检测法的取样量及检测结果,发现:取样量为0.50 g时,分析结果偏差大,容易出现异常错误结果;取样量为1.00 g时,分析结果稳定可靠,偏差最小.故检测金刚石微粉杂质时,建议取样量为1.00 g,测试结果保留两位小数.【期刊名称】《超硬材料工程》【年(卷),期】2019(031)003【总页数】3页(P29-31)【关键词】金刚石微粉;杂质;检测【作者】张晓晨;孙宇;刘文芳;郭黎君;陈洁;杨田;梁明月【作者单位】河南省人造金刚石微粉质量监督检验中心,河南柘城 476200;河南省人造金刚石微粉质量监督检验中心,河南柘城 476200;河南省人造金刚石微粉质量监督检验中心,河南柘城 476200;河南省人造金刚石微粉质量监督检验中心,河南柘城 476200;河南省人造金刚石微粉质量监督检验中心,河南柘城 476200;河南省人造金刚石微粉质量监督检验中心,河南柘城 476200;河南省人造金刚石微粉质量监督检验中心,河南柘城 476200【正文语种】中文【中图分类】TQ164金刚石微粉硬度高、耐磨性好，广泛用于切削、磨削、钻探、抛光等领域。
随着科学技术的发展和进步，市场对金刚石微粉的需求量越来越大，对质量要求也越来越高。
对于金刚石微粉来说，影响其质量的因素有粒度组成、颗粒形状、杂质含量等。
许多专家学者对微粉的粒度检测方法进行了研究，也发表了不少论文［1-2］。
金刚石微粉中杂质含量的多少，直接影响微粉的产品质量和实用性能，故微粉杂质含量的检测方法正逐渐引起生产和使用者的重视［3-4］。
微粉产品标准［5-6］中对微粉杂质含量的检验方法做了明确的规定，标准中规定的人造金刚石微粉杂质含量测试方法为1000℃高温烧失法。
但在近年的检测工作中，我们发现标准规定的检测方法以及分析结果数据的表征精度都不能满足实际情况的需要。
.
SX-2.5-10型系列箱式电阻炉操作规程
1、本电阻炉需安装专用供电闸刀，供本炉电源开关使用。
2、将电阻炉和控制器可靠接地以保证操作安全。
3、检查各部接线正确无误后将温度指示调节以上设定旋钮，旋至所需工作温度的位置接通电源，开启控制器电源开关控温仪指示灯亮，表示控制器已工作，炉内已在开温。
4、炽灼残渣检查如同时做几个供试品时，坩埚宜预先编码标记，盖子与坩埚应编码一致。
坩埚从高温炉取出的先后次序，在干燥器放冷的时间，以及称量顺序，均应前后一致，同一干部器内同时放置坩埚最好不超过4个，否则不易恒量。
5、在向炉内取放加热物体时需切断电源，并使用坩埚钳。
6、使用完毕后切断电源。
33-1。
SX-2.5-12箱式电阻炉
目录
一、用途 (2)
二、主要技术指标和参数 (2)
三、仪器结构 (2)
四、仪器使用及注意事项 (3)
五、仪器成套及技术文件 (3)
本仪器为精密、低温制冷仪器，
使用前请详阅说明书，谨慎操作！
一、产品简介
SX-2.5-12箱式电阻炉周期作业式，供实验室、工矿企业、科研单位作元素分析测定和一般小型钢件淬火、退火热处理等用。
本系列电阻炉外形均为长方形，炉壳系采用角钢、冷轧板焊接制成，表面静电喷涂。
炉膛采用耐火材料烧结成形，加热元件置于其中，炉膛与炉壳之间用保温材料砌筑，炉门通过铰架固定于炉口处，启闭简便。
配套控制器与电炉分体连接，以适应工作位置的安装摆放。
控温仪表分为指针式A：数显式AS：智能式ASP:智能多段
二、技术指标
★额定功率(KW):2.5
★电源电压(V):220
★额定温度(℃):1200
★空炉升温时(Min):≤70
★工作室尺寸(mm)(D×W×H):200×120×80
★外形尺寸(mm) (L×W×H):520×360×450
★配套控制器型号:KSW-6-16
★重量(KG):45
One, product introduction
SX-2.5-12box-type resistance furnace cycle operation type, for laboratory, industrial and mining enterprises,
scientific research units for element analysis and general small steel parts quenching, annealing and other. This series of resistance furnace shape is rectangular, the furnace shell with angle steel, cold-rolled plate made of the welding, surface electrostatic spraying. Furnace refractory material sintering, the heating element disposed therein, between the furnace and shell insulation materials building, door by the hinge support is fixed on the furnace mouth, opening and closing is simple. Matching controller and electric connected, in order to adapt to the working position of the mounting arrangement. Temperature control instrument for pointer type A: digital display type AS: intelligent ASP: intelligent multi segment
Two, technical indicators
Of rated power ( KW ):2.5
In the power supply voltage ( V ):220
Of ( c ):1200 of the rated temperature
Of empty furnace temperature ( Min ):70
In the studio size (mm ) ( D * W * H ):200x 120x 80
Of dimensions ( mm ) ( L * W * H ):520x 360x 450 Of matching controller type: KSW-6-16
Of weight ( KG ):45。
