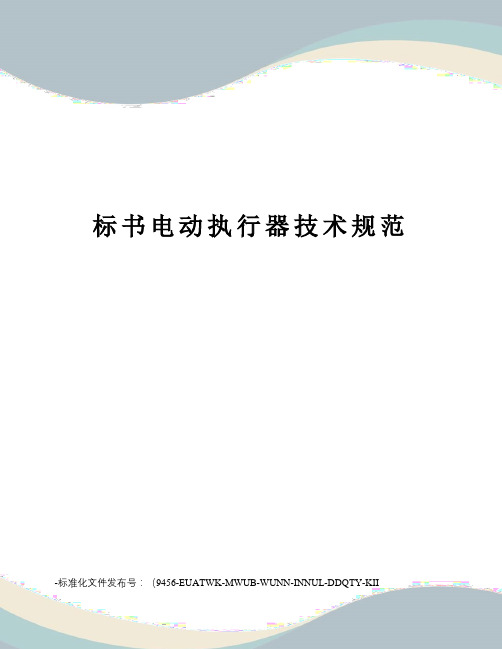

标书电动执行器技术规范-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII标书电动执行器技术规范1.电动执行机构的机械部件与电子单元在设计原理、制造工艺及整机性能上均应是先进的、安全的、可靠的、高质量的无需维护或只需少量维护工作的定型产品。
2.所供电动执行机构应为非侵入式一体化智能型电动执行机构，执行机构必须带一体化智能型控制单元，控制单元必须带CPU，及液LCD晶显示屏可现场查看阀位反馈，免开盖进行调试和设定，主要参数可通过编程设定，具有故障自诊断功能，且操作调试简便。
3.电动执行机构参数设定由面板操作按键即可完成，无需遥控器，按键需使用不锈钢或耐腐蚀老化材质，保证按键的可靠性；4.现场面板需显示远程控制信号目标位置，及故障指示标志，以便于维护5.调节型电动执行机构可以通过自配的精确定位装置（随执行机构一体化）接受DCS系统输出的4～20mADC模拟信号，确保电动执行机构和自动调节系统的接口协调一致，组成完整的闭环控制回路。
6.调节型电动执行机构可提供一个内部供电的电气隔离的4～20mA阀位反馈信号。
使控制输入信号与阀位反馈信号本身即为共地连接，保证调节性能。
7.电动执行机构具备干接点信号输出，且是独立的SPST接点，NC\NO可调。
8、能够提供4-20mA的阀位反馈用于阀门位置的远端指示，并具有反馈微调功能以矫正仪表。
9.调节型电动执行机构的每小时最大操作次数不应低于1200次。
10.买方仅提供动力电源和4-20mA控制系统指令。
11.电动执行机构应具有结构简单、性能可靠的双向过力矩保护装置和行程限位保护。
12.电动执行机构应具有可靠的制动功能，以防止电动机惰走，卖方在报价时应详细说明采用的制动方法及性能。
13.应配置就地操作面板，配备远控/就地操作切换开关、按钮、指示等，并提供保护措施防止就地误操作。
就地操作仅在调试检修时使用，正常运行时均接受DCS系统的远方控制。
DREHMO ?电动执行器安装调试保养指导手册安装说明操作说明 维修保养说明用于多回转、角行程和直行程电动执行器注意:本说明书是供货的一部分，请妥善保存.紧凑型拔插式接线端子 电机综合说明维修手册适用于DREHMO（德瑞）电动执行器 (多回转、角行程、直行程执行器)。
安装调试执行机构之前请阅读本手册。
未遵照执行可能会导致人身或物质损害，并使所有质量保证失效。
将执行器应用到未经我们认可的场合所导致的损失我们不承担任何责任。
DREHMO?执行器的不同配置需要有下列不同的文件：据本安装、操作、维修手册接线图PROFIBUS DP特殊的PROFIBUS DP说明书这个符号代表“注意”。
未能遵照可能会产生损害。
这个符号表示“警告!”。
未能注意可能会导致人员和产品损失。
服务热线德国：Tel.: +49 (0)2762 / 612-314Fax: +49 (0)2762 / 612-359 或–466 或 -476中国: Tel: （Fax: （DREHMO电动执行器电动执行器的安全和使用注意事项(按照低压电器规范73/23/EWG)1. 总则在执行器工作中电源输入部分、移动或转动部分可能具有较高的表面温度。
非专业人员对执行器的开盖，错误的安装调试或操作可能导致严重的人员或物质损害。
其它信息请参考本手册。
所有工作（运输、安装和调试以及维修和保养）都必须由经过培训的合格人员来完成（按照DIN VDE 100 和 IEC 664以及当地国家的有关安全防护条例）。
按照本手册的安全操作规范所指的合格的人员是对DREHMO电动执行器的工作原理、安装、调试、操作都比较熟悉的人员，他们并且具备相应的职业培训。
本手册在工作时应随时携带，并对所要求的注意事项及时给予注意。
2. 合乎规范的应用电动执行器是用于对电动装置进行调控的单元。
电动执行机构的安装和调试必须按照EMV规范(89/336/EWG)进行。
技术数据、连接和操作按照有关文件和铭牌的数据，必须完全遵守。
进口电动蝶阀设备技术规范书附件1 技术规范1 总则1.1 本技术规范适用于燃煤发电机组工程的进口蝶阀，它提出了该装置的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本技术规范所提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本规范书和现行工业标准的优质产品。
1.3 如果卖方没有以书面方式对本技术规范的条文提出异议，那么买方将认为卖方提出的产品完全符合本技术规范的要求。
1.4 从签订合同之后至卖方开始制造之日的这段时期内，买方有权提出因规程、规范和标准发生变化而产生的一些补充修改要求，卖方应遵守这些要求。
1.5 本技术规范所使用的标准，如遇与卖方所执行的标准不一致时，按较高的标准执行。
1.6 产品应在相同容量机组或相似条件下的两个电厂成功运行超过两年，且已证明安全可靠。
1.7 本工程采用KKS编码系统，卖方应根据买方提供的原则对设备及其辅助系统的零部件进行KKS编码。
1.8 卖方对本成套系统设备（含辅助系统与设备）负有全责，即包括分包（或采购）的产品。
分包（或采购）的产品制造商应事先征得买方的认可。
1.9 本规范书经供、需双方共同确认和签字后作为订货合同的技术附件，与订货合同正文具有同等效力。
2 设计条件与环境条件2.1 工程条件及设备运行环境本工程位于江苏长江北岸苏中地区的本市，位于本市东南方向距市中心12km的境内。
2.1.1 运输电厂进厂公路由在建的沿江高等级公路引接，本项目建设期间大件设备运输以水运为主，运行期间电厂燃煤运输采用长江水运来煤，石灰石粉采用水运进厂，灰渣综合利用以汽车公路运输为主。
2.1.2 气象条件(1) 气压（Pa）累年平均气压101630(2) 气温（℃）累年平均气温15.3累年极端最高气温39.1（2001.07.02）累年极端最低气温－14.1（1977.01.31）累年平均最高气温19.9累年平均最低气温11.7累年最热月平均气温27.7（7月）累年最冷月平均气温 2.6（1月）(3) 相对湿度（％）累年平均相对湿度79累年最小相对湿度9 （1987.02.08）(4) 绝对湿度（Pa）累年平均绝对湿度1610累年最大绝对湿度4170（1962.07.16）累年最小绝对湿度 10（1964.02.13）(5) 降水量（mm）累年平均降水量1063.4累年最大年降水量1790.0（1991）累年最大月降水量 411.4（1999.08）累年最大日降水量 219.4（1962.09.06）累年最大1小时降水量71.1（1975.09.26）(6) 蒸发量（mm）累年年平均蒸发量1387.9累年最大年蒸发量1731.9（1994）累年最小年蒸发量1104.6（1999）(7) 日照（h）累年年平均日照时数2078.3累年平均日照百分率46.9％(8) 雷暴（d）累年年平均雷暴日数34累年年最多雷暴日数 62（1963）(9) 积雪（cm）累年最大积雪深度22（1984.01.19）(10) 冻土（cm）累年最大冻土深度13（1967.12.30-31）(11) 风速（m/s）累年平均风速 2.9累年自记10min平均最大风速17.0（1977.09.11、1983.04.28）五十年一遇10m高10min平均设计风速：25.4(12) 风向累年全年主导风向ESE （13％）累年夏季主导风向ESE （16％）累年冬季主导风向NNW （10％）2.1.3 地震烈度根据《工程场地地震安全性评价工作报告》，厂址地区50年超越概率为10%的基岩地震动水平向峰值加速度分别为0.042g和0.065g，相应的地震基本烈度均为VI度。
作业指导书报审表表号：A-1工程名称：编号：HDS-RK-001注：本表一式二份（承包商、监理工程师各一份），附送审稿一份，经审查修改后出版，正式方案交监理工程师二份（存档一份、专业监理工程师一份），送项目法人一份。
工程热控执行机构安装（电动及气动）作业指导书编制单位：黑龙江省火电第三审定单位：工程公司项目部监理部批准：年月日总监理工程师：年月日审核：年月日专业监理工程师：年月日编制：年月日建设单位：年月日作业指导书审批表1.项目工程概况及工程量1. 1机组型号、参数，列举系统用电动执行机构或气动执行机构1. 2主要工程量电动执行机构：台气动执行机构：台2、编制依据列举涉及图纸名称及图号《电力建设安全工作规程（火力发电厂部分）》DL5009.1-2002《电力建设施工质量验收及评价规程（第4部分：热控仪表及控制装置）》DL/T 5210.4-2009《电力建设施工及验收规范（热工仪表及控制装置篇）》DL/T 5190.5-2004。
3、项目进度计划安排电动执行机构：年月日至年月日气动执行机构：年月日至年月日4、作业准备工作及条件4.1作业人员的资格及要求4.1.1作业人员必须具有丰富的施工经验和认真负责的工作态度。
4.1.2施工班组长应能识图，并有较强的施工组织能力。
4.1.3参加施工的人员必须服从项目部的统一安排，以大局为重，保证完成项目部订立的进度计划、质量要求、文明施工和安全施工的相关条例。
4.1.4焊工、起重工等特殊工种应持证上岗。
4.1.5 施工人员在施工前经过作业指导书的交底，并要经安全考试合格。
4.1.6参加作业人员的资格和要求：4.2作业机械、工具、仪器、仪表、材料的要求：5.作业程序及作业方法5.1作业程序执行机构检查安装位置的选择执行机构拉杆的配制执行机构安装设备检查、调整设备接线受电检查验收移交5.2 作业方法5.2.1 执行机构的检查5.2.1.1 外观检查，执行机构的型号，规格等参数应符合设计要求．5.2.1.2执行机构的机械动作应灵活，无松动和卡涩等现象．5.2.1.3执行机构电气部分的绝缘电阻应符合要求．5.2.2执行机构拉杆的配制执行机构拉杆的配制是执行机构安装的重要环节，其安装质量的好坏直接关系到执行机构的调节效果。
EMG电动调门执行机构技术规范1.1.4.1 设备概述执行器在远方的情况下，电路接受远方来的4-20mA控制信号，并且和执行器位置反馈信号(4-20mA)进行比较，根据偏差向逻辑电路发出开、关指令。
逻辑电路接受各位置来的开关量信号，并经分析处理后，向继电器发开、关指令。
电源检测电路检测380V A V电源相序是否正确，电压是否正确，继电器把380V电源输出给电机。
位置反馈装置送出4-20mA 信号至操作员显示当前位置。
1.1.4.2 设备技术参数供电电压：按照说明书标示，单位[V], ?10%供电电流：按照说明书标示，单位[A]供电频率：按照说明书标示，单位[Hz], ?3%功率：按照说明书标示，单位[kW]绝缘等级：II按照DIN EN 61010环境温度：-25°C 到+70°C (DiM系列)-25°C 到+60°C (DiMR系列)电缆截面：最小1.5mm2 ，适用电机功率最大到1.6kW/400V(AC 3ph)；最小2.5mm2 适用于电机功率最大到1.5kW/400V (AC 3ph)，对更大的电缆截面请询问。
电缆保护(bauseits)：普通的溶解保险丝或针对感应载荷（电机）的自动保护装置：16A 用于最大到1.6kW/400V (AC 3ph)电机测量功率。
25A用于1.6kW到1.5kW/400V (AC 3ph) 电机测量功率。
电气连接螺纹连接：0,5 到最大2,5 mm2接触器荷载强度：最大230V AC 0,3 A, 30V DC 2 A(欧姆荷载)输入阻抗：(4-20mA) 300 欧姆安装高度：<海拔2000 米。
当>海拔2000 米时请咨询生产商。
因为在不同的环境温度下对绝缘和负荷强度有不同的限制。
防护等级：IP67，当使用相应的电缆导入端口且密封完好时，也可选择IP 68 防护等级。
污染指数：在执行器内部污染度为 1 (IEC 664)，在执行器外部污染度为2 (IEC 664)空气湿度：最大95% / 31°C1.1.4.3 调试步骤通过learn功能键设置执行机构开关限位（采用EMG组合传感器）。
兰考县环保能源工程项目电动开关阀执行机构和电动调节阀招标内容及技术规范光大环保能源（兰考）有限公司2016年 10月目录1总则 02技术规范 (1)3工程概况 (2)4供货范围 (2)5设备运行环境及工程条件 06技术要求 06.1电动开关阀执行机构 06.2电动调节阀 06.3气动调节阀 (3)7备品备件及专用工具 (4)8监造、检验和性能验收试验 (5)9技术资料及交付进度 (7)10工程服务 (10)11安装与调试要求 (11)12培训 (11)13交货进度 (12)1总则1.1本规范书适用于兰考县环保能源工程项目的电动开关阀执行机构和电动调节阀在设计、结构型式、技术要求、试验方法及供货等要求。
1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，投标方应保证提供符合本技术规范书要求和有关中国国家GB系列、电力行业DL 系列和其它行业最新工业标准的优质设计及产品；同时必须满足中国国家的有关安全、环保等强制性法规、标准的要求。
1.3投标方如对本技术规范书中的技术条款有异议，应以书面形式明确提出，在征得招标方同意后，方可对有关条文进行修改。
如投标方没有以书面形式对本技术规范书明确提出异议，则招标方认为投标方提供的产品完全符合本技术规范书的要求。
1.4在签订合同之后，到投标方开始制造之日的这段时间内，招标方有权提出因标准、规程和规范发生变化而产生的一些补充和修改要求，投标方应执行这个要求。
具体内容由双方共同商定。
1.5本技术规范书所使用的标准如与投标方所执行的标准不一致时，按较高标准执行。
1.6投标文件必须用中文进行编写。
所有数据的单位均采用国际单位。
投标方提供的技术文件应包括所有的图纸、样本、说明书、操作和维修手册以及类似性质的其他手册或资料等，均应使用中文。
不论在合同谈判及签约后的工程项目建设期间，中文是主要的工作语言。
若文件为英文，应同时附中文说明。
1.7合同谈判将以本技术规范书为蓝本，经修改后最终确定的技术规范书将作为合同的一个附件，并与合同文件有相同的法律效力。
请抄记铭牌资料EIM JOB NO. :MODEL NO. : SERIAL NO. :在调试和使用该设备前 敬请仔细阅读该手册EIM-HQ Series(HQ-015~HQ-300)使用手册目录1.0 概述 (3)2.0 电动执行机构与阀门的装配 (3)3.0 外部结构 (4)4.0 电气接线图 (5)5.0 供电电源 (6)6.0 工作制式 (6)7.0 手动操作 (6)8.0 机械限位的调整 (6)9.0 电气接线 (7)10.0 行程开关的设置 (7)11.0 力矩开关的设置........ (8)12.0 反向运动（逆时针关闭） (8)13.0 润滑 (8)14.0 机械位置指示器（MDPI）的调整 (9)15.0 一般保养 (9)16.0 储藏与存放 (9)17.0 机械接口详细说明 (10)18.0 驱动轴套详细说明 (11)19.0 故障诊断和排除 (12)20.0 HQ系列产品标准功能配置 (13)重要：EIM 公司在对该使用手册的编撰及修订时已经考虑了多方面的使用和应用，然而EIM 公司不保证该手册中的内容无任何错误，也无法对误操作或使用该手册而导致的产品损坏和连带损失负责。
EIM 公司有权利对本手册进行修改，请恕不另行通知。
1.0 概述EIM-HQ系列电动执行机构可以为90º旋转的阀门提供可靠和有效的控制，如球阀，蝶阀及风门挡板等。
警告：在安装、调试、使用和维护HQ系列电动执行机构前，必须仔细阅读本手册，对该产品不熟悉或未阅读本手册前，请勿启动。
警告：当人员在阀门和电动执行机构附近时，必须小心高温、高压、易燃、易爆、有毒、腐蚀性介质和高电压、强大外力等危险状况。
警告：必须严格按照规范、图纸和手册等的要求进行正确的安装、接线、调试、使用、储存和维护，否则有可能导致严重伤害、损坏设备和失去质量保证。
安装之前的检查：仔细核对设备的铭牌信息，必须确认以下参数的正确：型号，力矩，操作速度，电源电压，防护/防爆等级等。
徐州华鑫发电有限公司2×300MW发电机组建设工程进口调节式执行机构技术协议需方：山东电建三公司徐州电厂项目部供方：1.1 技术规范1.1.1 总则1.1.1.1 本规范书对徐州华鑫发电有限公司2X300MW发电机组建设工程采用的进口电动执行机构（二位式）提出了技术方面和有关方面的要求，它包括功能设计、设备结构、性能和制造、系统设计、包装、运输、安装、接线、调试、试验、监督等方面要求。
1.1.1.2 本规范书提出最低限度的要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本规范书和有关工业标准的优质产品。
1.1.1.3 如果卖方的投标文件与本规范书有偏差，应以书面形式提出，并对每一点都作详细说明。
如卖方没有以书面形式对本规范书的条文提出异议，那么买方认为卖方提供的产品完全满足本规范书的要求。
1.1.1.4 本规范书经买方与卖方双方确认后作为订货合同的附件，与合同正文具有同等效力。
1.1.2 技术规范1.1.2.1 电动执行机构采用原装进口一体化智能型产品。
二位式电动执行机构可以接受开、关、停数字量控制信号。
1.1.2.2 电动执行机构应具有结构简单、性能可靠的双向力矩保护装置。
执行机构过力矩时，应自动切断电机电源，并发出过力矩报警信号。
并至少提供开、关力矩开关各一付给用户使用。
1.1.2.3 电动执行机构应具有可靠的制动功能，以防止电动机隋走，卖方应在投标文件中详细说明采用的制动方法及性能。
1.1.2.4 电动执行机构在失去电源或信号时，应能保持在失电或失信号前的原位不动，并应具有供报警用的输出接点。
1.1.2.5 电动执行机构应配置手轮和手动／自动切换机构（即就地／远方切换开关）。
并能满足计算机程序控制的要求。
卖方应在投标文件中详细说明手轮的安装位置、驱动原理，手轮的布置应有利于现场人员的调试与维护。
在电动操作脱开时，无论电机是转动或是静止状态，都能安全的合至手轮操作位置。
1.1.2.6 电动执行机构行程应装设开、关限位开关，以及中途行程开关（位置可调）。
这些开关至少应提供独立的二开二闭无源接点给用户使用。
1.1.2.7 三相交流异步电动机应具有良好的伺服特性，即具有高的启动转矩倍数，低的启动电流倍数和小的转动惯量。
并应具有电机的过热保护和断相保护功能。
1.1.2.8 电动执行机构应具有机械位置指示器。
1.1.2.9 在电动执行机构本体应装有防潮加热器，以防止汽水凝结。
1.1.2.10 二位式电动执行机构本体应配有开、关、停按钮，并有相应的位置指示灯，以实现就地开、关、停操作。
1.1.2.11 二位式电动执行机构的输入信号：3个开关量信号（开、关、停，无源接点）1.1.2.12 二位型电动执行机构的输出信号：5个状态反馈开关量信号（如开、关终端位置，开、关过力矩保护，故障报警等）1.1.2.13 人工操作机构手轮的最大作用力不大于36kgf。
1.1.2.14 电动机线圈的绝缘等级至少为F级。
1.1.2.15 所提供的执行机构应在不锈钢铭牌上打上设计编号，设备型号和设备名称,铭牌应固定牢靠。
1.1.2.16 当电动执行机构的电动机动力电源电压为最低额定电压时，电动执行机构在最大不平衡压力下和规定行程时间内，应当能在开启或关闭方向上良好地操作阀门（启动、加速、运行和停止）。
1.1.2.17 电动执行机构的传动部件要有足够的刚度和强度，执行机构全行程运行应平稳无卡涩、无跳动现象，调整精度高，动作准确。
1.1.2.18 开、关限位开关应可靠，保证无过开过关现象，开关无空程。
1.1.2.19 电动执行机构应能在力矩开关失灵时，承受最大力矩而不会被损坏。
1.1.3 设备规范1.1.3.1 基本参数1.1.3.1.1 输入信号²数字量输入：开、关、停（无源接点信号）1.1.3.1.2 输出行程执行机构输出行程额定值从下列数系中选取：²角行程：0～90°1.1.3.1.3 输出力和输出力矩执行机构额定负载值应从下列数系中选取：²角行程：100,250,400,600,1000,1600,2500,4000,6000，10000N.m（二位式执行机构要求为角行程）1.1.3.2 工作环境1.1.3.2.1 环境条件²使用的环境温度：电动执行机构：－25℃～＋70℃²使用环境的相对湿度：电动执行机构：＜95％1.1.3.2.2 电源²频率：50Hz±1％²电源电压三相三线：380V±10％（卖方提供的电动执行机构需要其它电压等级、规格的电源时，由卖方自行解决）1.1.3.3 技术要求1.1.3.3.1 电动执行机构主要技术指标：²基本误差：≤±1.5％²回差：≤±1％²全行程时间：≤25s±10％；≤40s±10％(对额定力矩≥6000N.m)²启动特性：电源电压降至负极限值时，执行机构能正常启动。
²绝缘电阻输入端子与机壳间：≥20MΩ电源端子与机壳间：≥50MΩ输入端子与电源端子间：≥50MΩ²绝缘强度在下列试验条件下，应不出现击穿和飞弧现象。
²输入端子与机壳间试验电压与频率：500V 50Hz²输入端子与电源端子间试验电压与频率：500V 50Hz²电源端子与机壳间试验电压与频率：＜60V 500V 50Hz130～＜250V 1500V 50Hz250～380V 2000V 50Hz1.1.3.3.2 电动执行机构与伺服放大器组成比例式执行机构的主要技术指标：²基本误差：≤±1.5％²回差：≤1％²死区：0.5～3％可调²阻尼特性：≤3次半周期²额定行程时间：≤25s±10％；≤40s±10％(对额定力矩≥6000N.m) ²启动特性：电源电压降至负极限值时，执行机构能正常启动。
²绝缘电阻输入端子与机壳间：≥20MΩ电源端子与机壳间：≥50MΩ输入端子与电源端子间：≥50MΩ²绝缘强度在下列试验条件下，应不出现击穿和飞弧现象。
²输入端子与机壳间试验电压与频率：500V 50Hz²输入端子与电源端子间试验电压与频率：500V 50Hz²电源端子与机壳间试验电压与频率：＜60V 500V 50Hz130～＜250V 1500V 50Hz250～380V 2000V 50Hz1.1.3.3.3 外壳防护等级IP67。
1.1.3.3.4 （略）1.1.3.3.5 力矩和行程开关²银接点开关容量220V AC 5A110VDC 0.25A²始终端可调范围：0～20°，70～90°²机械寿命：107次1.1.3.3.6 环境温度的影响环境温度在3.2.1条规定范围内，每变化10℃时输出行程变化应不大于额定行程的0.75％。
1.1.3.3.7 电源电压的影响电压从公称值分别变化到正、负极限时，输出行程变化应不大于额定行程的1.5％。
1.1.3.3.8 漂移48小时的漂移应不大于额定行程的1.0％。
1.1.3.3.9 机械振动影响执行机构在频率为10～150Hz，位移幅值为0.15mm和伺服放大器在频率为10～55Hz，位移幅值为0.075mm，分别承受三个相互垂直的方向，各振动30min的正弦扫频试验，行程下限值和量程变化应不大于额定行程的1.5％。
1.1.3.3.10 连续冲击执行机构在包装条件下按ZBY002中有关要求进行连续冲击试验，试验后基本误差和回差应符合3.3.1和3.3.2条规定。
1.1.3.3.11 执行机构的工作制执行机械的工作制为可逆断续工作制，当接通持续率为25％时，每小时接通次数不小于60次。
1.1.3.3.12 寿命执行机构在额定行程50％附近，以接通持续率20～25％，每小时接通次数580±50次运行48小时，基本误差和回差应符合1.3.3.1和1.3.3.2条规定。
1.1.3.3.13 外观金属表面涂镀层、面板及铭牌均应光滑平整、紧固件不得松动，可动部件应灵活可靠。
1.1.3.3.14 投标方应在投标文件中详细列出上述所有技术指标的参数值。
1.2 供货范围1.2.1 主体部分（原装进口）²电动机（三相三线）及其保护装置²减速箱²位置反馈信号装置（包括力矩开关、行程开关、位置发送器、机械位置指示等）²一体化智能型控制单元²机械传动部分及其箱体²手轮操作机构²接触器1.2.2 其它²电动执行机构及其附件与外部连接的端子等²备品备件1.3 技术资料及交付进度设备供货商应提供以下图纸及资料供设计、安装、调试及维护用（每台机组10套）：²设备订货投标时，提供执行机构额定电流、启动电流等相关参数²各种型号的电动执行机构电气原理接线图²安装运行维护手册1.4 交货进度详见商务合同。
1.5 质量保证和试验1.5.1 卖方应保证所提供的设备满足电厂安全、可靠运行的要求，并对电动执行机构的设计、制造、供货、试验、装箱、发运、现场调试等全过程全面负责。
1.5.2 产品的设计制造和验收试验应遵照有关规定和标准，并满足本规范书的要求。
1.5.3 在电动执行机构出厂前，卖方应事先通知买方，后者可派员对出厂检验过程进行监督。
1.5.4 卖方提供的产品保质期：在机组通过168小时满负荷试运转后一年。
在保质期内对非人为损坏的设备进行免费更换或修复工作。
保质期后应满足买方对产品的技术咨询和零件的供给。
1.6 技术服务和联络1.6.1 如买方提出要求，卖方应派员指导现场安装和配合试运行。
1.6.2 卖方应具备先进的培训设备对买方人员进行培训，并免费提供详细的培训资料。
1.6.3 包装装箱运输的产品应连同说明书规定的成套附件，按仪器仪表通用技术条件(ZBY003)中规定的要求进行包装。
随同执行机械一起装箱的的技术文件有：出厂合格证；安装使用说明书；装箱单。
装箱单上应注明：制造厂名称和地址、产品名称和型号、装箱数量、装箱日期和装箱人工号。
1.6.4 供货商应提供电动执行机构存放的条件和要求。
1.6.5 工作安排在买方和卖方认为有必要的情况下，可进一步安排技术讨论和资料交换的具体内容、时间、地点和参加人员。
1.7 备品备件、专用工具卖方应向买方推荐随机配备的备品、备件和专用工具的规格、数量和价格，并由买方认可。
