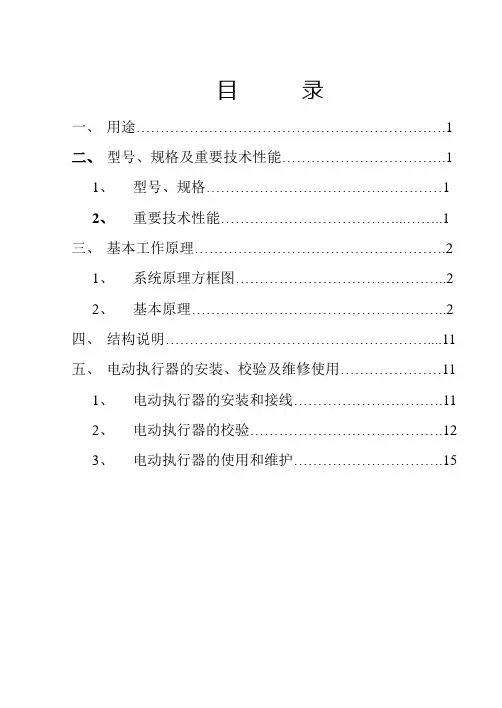

目录
一、用途 (1)
二、型号、规格及主要技术性能 (1)
1、型号、规格 (1)
2、主要技术性能 (1)
三、基本工作原理 (2)
1、系统原理方框图 (2)
2、基本原理 (2)
四、结构说
明 (11)
五、电动执行器的安装、校验及维修使用 (11)
1、电动执行器的安装和接线 (11)
2、电动执行器的校验 (12)
3、电动执行器的使用和维护 (15)
一、用途
DAR型电动执行器是DDS—II、III型电动单元组合仪表中的执行单元，它即可与变送单元、调节单元等配套，接受统一的直流信号0~10mA（或4~mA）也可以接受用其他方法输入直流信号0~10mA（或4~mA），并将此输入的直流信号转变成相对应的角位移，自动地操作风门、档板、阀门等，以便完成自动调节之目的，它广泛应用于化工、石油、冶金、矿山、电站、轻工等部门。
DAR型电动执行器是无触点式的，它与DFD型电动操作器配合使用时，可实现自动调节和手动调节，进行安全自动化和半自动化生产。
二、型号、规格及主要技术性能
一、型号、规格
DAR型电动执行器按其输出力矩和出轴每转时间的不同，分以下几种规格：
（表一）
二、主要技术性能
1、输入信号 0~10毫安（直流） 4~20毫安（直流）
2、出轴力矩（见表一）
3、出轴每转时间（见表一）
4、出轴有效位移 0~90（转角）
5、输入电阻 200欧姆 250欧姆
6、输入通道三个
7、死区 <=150毫安 <=240微安
8、非线性误差 <=+2.5%
9、变差 <=1.5%
10、纯滞后 <=1秒
11、电源电压 220伏50赫；380伏50赫
12、稳定性出轴振荡次数不大于3次
13、使用环境
伺服放大器:温度0~+45℃
相对湿度<=10~70%
无腐蚀气体的环境
执行器: 温度-10~+55℃
相对温度<=95%
无腐蚀气体的环境
三、基本工作原理
一、系统原理方框图
DAR型电动执行器是单元组合仪表中的一个执行机构，其系统原理方框图如图一
图中：DFC—伺服放大器
DFD—电动操作器
DZA—执行器（SD单相伺服电机，WF位置发送器，J减速器）。
二、基本原理
本系统是一个具有全波输入带反馈的双拍磁放大器的自动调节系统，其工作情况如下：
（1）DFD操作器放在自动位置
（一）输入信号Im=0时
输入信号Im=0，也就是说Iλ-[（Iφ+Iβγ）]=0，磁放大器无信号输入，因而磁放大器没有输出，整个放大输出为零，单相伺服电机不转动，故减速器之输出轴应停在两个极位
置或某一确定的位置。
（二）当输入信号Im=0时
输入信号Im=0，也就是说Im= Iλ-[（Iφ+Iβγ）]≠0 ，有信号输入给磁放大器，此直流信号便破坏了原来接成桥式平衡的磁动势，出现误差磁势，在此误差磁势的作用下，就使得磁放大器输入的直流信号进行调制（变为交流信号）并放大，后再经过整流输出给脉冲触发器，脉冲触发器行到足够大小的信号后，便产生足够数量和幅度的触发脉冲，此触发脉冲便输出给主回路，触发可控硅，从而使得单相伺服电机旋转，减速器的输出轴便带动负载向一方向转动，与此同时，同轴固定凸轮也同方向转动，便得与凸轮端而接触的铜棒带动差动变压器的铁芯作相应的位移，（位反不是差动变压器式的，而是长寿命电位器式结构时，无凸轮，用齿轮传动带动长寿命电位器同步旋转），使位置发送器输出Iø，此位置反馈信号加到放大器输入端，与放大器输入信号J2相比较其方向与输入信号相反，即负反馈，且单右式成立：Im= Iλ-（Iβγ+Iø）=0 ，磁放大器推挽两臂磁动势重新平衡，放大器输出为零，脉冲触发器停止工作，可控硅关闭，单相伺服电机停止转动，输出轴停在某一需要位置，这样便完成一次自动调节过程。
单相伺服电机采用了傍磁正铰式杠杆制动机构，能保证在可控硅停止触发或断电后迅速地制动，这样改善了系统和稳定性，消除了负载的反作用力的影响。
（2）DFD操作器的转换开关至手动位置
DFD型操作器的转换开关转至手操作位置时，直接由操作器的转换开关控制电机绕组通电方向，从而得以实现输出轴出轴的正转或反转。
电动执行器系统原理线顺见附图。
电动执行器各部分工作原理分述如下：
（一）伺服放大器：
伺服放大器主要用于接受输入信号与执行器位置反馈信号并进行比较以输信号差，从而便单相伺服电机旋转，减速器的输出轴便带动负荷向一个方向转动。目前我厂生产的可与执行器配套使用的伺服放大器的器品种、规格比较多，下表将伺服放大器的型号、名称、结构组成及主要特点列出，供用户在选择时参考。有关这些产品的详细技术参数、外形、
（二）、执行器：
执行器部分包括单相伺服电机，减速器和位置发送器。
单相伺服电动机系由一个用冲槽硅钢片迭成的定子和鼠笼转子组成。定子上均布着二个相隔90度电角度的定子绕组（匝数和线径相同），分别和伺服放大器的二组主回路相串联，借分相电容器使二个绕组获得90度相位差的交流电压，其合成矢量产生定子旋转磁场。此定子磁力线所切割，产生感应电动势，在电支势的作用下转子导体中就有电流，转子电流与旋转磁场相互作用，转子导体上就有电磁力。电磁力产生电磁转矩，使转子起步加速，转子旋转的方向取决于二组定子绕组上的电压，在相位上谁领前，由于转子电阻较大，单相伺服电动机具有较大的起动转矩和软的机械特性。
单相伺服电动机部装有正铰式杠杆制动机构，能保证电动机在断电时迅速地制动，其结构是定子一端装有二块带有杠杆的街铁，电动通电时，定子磁场经街铁而闭合，此时街铁被吸合在定子表面。街铁通过铰链使杠杆端将压缩弹簧顶起，从使制动轮和制动盘脱开，电机以额定转速旋转，断电时，定子磁场消失，制动盘被子压缩弹簧压向制动轮而使电机制动。后机盖上有调整螺钉，可调整街铁和定子表面的距离，以保证可靠地吸合和制动，电机后端盖上装有“把手”，将“把手”拨到“手动”位置，可使动轮和制动盘脱开，拉出减速器的手轮，可进行执行机构就地手动操作。将“把手”拨到“电动”位置，保证电机断电时可靠地制动，单相伺服电动机结构示意图二所示。
