更换电流互感器注意事项

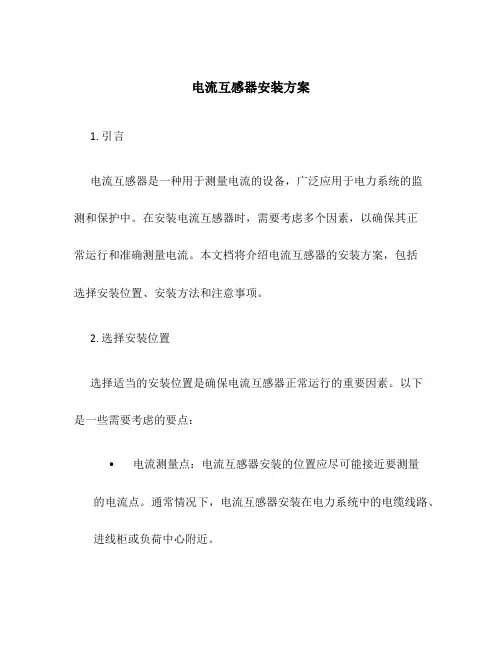

电流互感器安装方案1. 引言电流互感器是一种用于测量电流的设备，广泛应用于电力系统的监测和保护中。

在安装电流互感器时，需要考虑多个因素，以确保其正常运行和准确测量电流。

本文档将介绍电流互感器的安装方案，包括选择安装位置、安装方法和注意事项。

2. 选择安装位置选择适当的安装位置是确保电流互感器正常运行的重要因素。

以下是一些需要考虑的要点：•电流测量点：电流互感器安装的位置应尽可能接近要测量的电流点。

通常情况下，电流互感器安装在电力系统中的电缆线路、进线柜或负荷中心附近。

•电气安全因素：电流互感器应避免安装在高压区域或有电弧风险的位置。

它应安装在电气设备周围，并且与其他电气设备保持一定的距离，以防止火灾或其他事故的发生。

•信号传输距离：电流互感器的输出信号需要传输到测量仪表或监测系统中。

因此，在选择安装位置时，需要考虑信号传输距离，并选择合适的电缆或传输设备。

3. 安装方法安装电流互感器的方法因电力系统的不同而异。

以下是一些常见的安装方法：•直接安装：将电流互感器直接固定在电力系统中的电缆线路、进线柜或负荷中心上。

这种安装方法适用于较小的电流互感器，不需要额外的支架或安装辅助设备。

•分立安装：在电力系统中的电缆线路、进线柜或负荷中心旁边安装一个支架，然后将电流互感器固定在支架上。

这种安装方法适用于较大的电流互感器，可以更好地支撑和固定电流互感器。

•导轨安装：将电流互感器安装在电力系统中的导轨上。

这种安装方法适用于需要频繁更换或维护电流互感器的情况，可以方便地将电流互感器安装和卸载。

4. 注意事项在安装电流互感器时，还需要注意以下事项，以确保其正常运行：•安装固定：电流互感器应牢固地固定在安装位置上，以防止其移动或摇晃。

这可以通过使用螺丝或其他紧固件来实现。

•绝缘保护：电流互感器的绝缘保护非常重要。

在安装过程中，需要确保电流互感器的绝缘外壳没有破损，并避免与其他电气设备或导体接触。

•接线正确性：在将电流互感器连接到测量仪表或监测系统之前，需要确保接线正确。

电流互感器的安装使用及接线检查电流互感器是一种用于电力系统中电流测量的设备，广泛应用于电力系统的各个环节中。

正确的安装和使用电流互感器对于保证电力系统的安全运行和准确测量电流至关重要。

本文将详细介绍电流互感器的安装、使用及接线检查的注意事项。

1. 电流互感器的安装1.1 选择合适位置：选择合适的位置来安装电流互感器非常重要。

一般情况下，应尽量选择在负荷端安装，即靠近电力系统负载的地方。

这样可以最大程度地减小系统的电流互感器的误差，并降低噪音对测量的影响。

1.2 安装固定支架：在选择好位置后，需要安装电流互感器的固定支架。

固定支架应稳固可靠，能够保持电流互感器的位置和方向不变。

在安装固定支架时，还需要考虑电流互感器的工作环境和安全要求。

1.3 连接导线：在安装固定支架之后，需要根据电路图将电流互感器与电力系统的相应电路连接起来。

连接导线时，需要保证连接的牢固可靠，并正确连接正负极。

2. 电流互感器的使用2.1 合理额定电流选择：在使用电流互感器时，需要根据电力系统的负荷情况选择合适的额定电流。

额定电流过大或过小都会影响电流互感器的准确性和测量范围，因此需要根据实际情况选择。

2.2 避免过载：在使用电流互感器时，应避免超过额定电流的过载情况。

过载会导致电流互感器的过热和损坏，影响正常工作。

2.3 定期检测和校准：为了保证电流互感器的准确性，需要定期对电流互感器进行检测和校准。

检测和校准应由专业人员进行，确保测量结果的准确性。

3. 电流互感器的接线检查3.1 安全检查：在进行接线检查之前，首先要进行安全检查，确保工作环境安全，并采取相应的防护措施。

3.2 接线检查：接线检查时，需要逐一检查电流互感器的各个接线点是否连接正确，是否松动或损坏。

接线点应保持干净，无腐蚀和氧化。

3.3 接地检查：电流互感器的接地是非常重要的，可以提供额外的安全保护。

接地线应连接牢固，并确保良好接地。

3.4 箱体检查：电流互感器的外壳应无裂纹或破损，并保持干净。

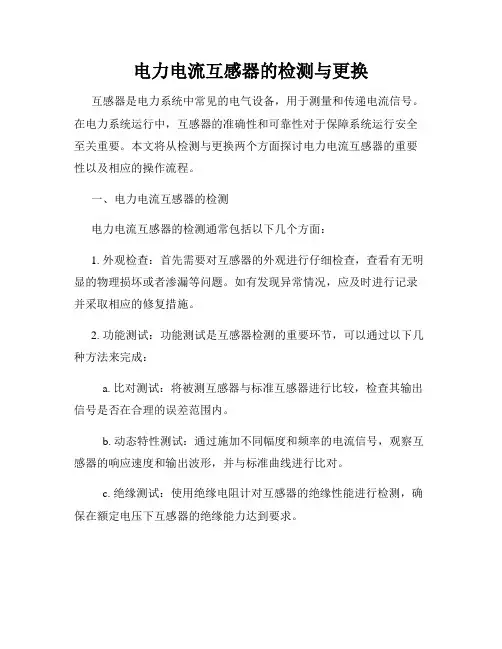

电力电流互感器的检测与更换互感器是电力系统中常见的电气设备，用于测量和传递电流信号。

在电力系统运行中，互感器的准确性和可靠性对于保障系统运行安全至关重要。

本文将从检测与更换两个方面探讨电力电流互感器的重要性以及相应的操作流程。

一、电力电流互感器的检测电力电流互感器的检测通常包括以下几个方面：1. 外观检查：首先需要对互感器的外观进行仔细检查，查看有无明显的物理损坏或者渗漏等问题。

如有发现异常情况，应及时进行记录并采取相应的修复措施。

2. 功能测试：功能测试是互感器检测的重要环节，可以通过以下几种方法来完成：a. 比对测试：将被测互感器与标准互感器进行比较，检查其输出信号是否在合理的误差范围内。

b. 动态特性测试：通过施加不同幅度和频率的电流信号，观察互感器的响应速度和输出波形，并与标准曲线进行比对。

c. 绝缘测试：使用绝缘电阻计对互感器的绝缘性能进行检测，确保在额定电压下互感器的绝缘能力达到要求。

3. 校准与修复：如果在检测中发现互感器存在较大的误差或其他问题，需要对其进行校准或修复。

通常需要借助专业的检测设备和技术人员进行，确保互感器在维修后能够正常工作。

二、电力电流互感器的更换互感器在使用过程中可能会损坏或老化，需要及时更换以确保系统的正常运行。

以下是互感器更换的一般步骤：1. 断电操作：在更换互感器之前，必须先断开与互感器相连的电源，确保安全操作。

2. 拆卸旧互感器：将旧互感器从电力系统中拆卸下来，注意在拆卸过程中避免对其他设备造成损坏。

3. 安装新互感器：将新的互感器安装到系统中，并确保连接牢固可靠。

注意遵循正确的接线方法，避免出现接触不良或接反等问题。

4. 连接测试：安装完成后，需要对新互感器与系统之间的连接进行测试，确保信号传递的准确性和可靠性。

5. 系统恢复与试运行：根据需要，重新接通电源，将系统恢复到正常运行状态。

进行试运行，观察新安装的互感器是否正常工作，如有异常情况及时处理。

电流互感器安装及使用注意事项摘要：在电力系统中，由于计量装置的参数限制以及用户负荷侧的电流要求，直联表只能用于50千瓦以下用电负荷用户。

而对于用电负荷较大的用户，在表计安装时需配备相应变比的电流互感器（俗称CT）。

在CT安装时，首先，要确定线路是否带电，必须先用验电器验电后，挂接地线，再进行操作；其次，电流互感器必须选择合适的电流比和电压等级，电流比不能小于额定电流，也不能高出太多；最后，在安装过程中电流互感器二次端不能开路。

关键词：电流互感器；安装；注意事项引言电流互感器在电力系统安全运行中有着重要作用，能有效处理线路故障，反映出系统接地故障时的电流特征，当电流信号达到过流保护值后，断路器发生动作，起到线路保护的目的，加大对电流波动的控制。

按照继电保护实际要求，需要规范互感器安装操作，真正解决保护越级、接地故障等问题，同时还要采取适当的互感器检验方法，为电力运行稳定性提供保障。

1电流互感器工作原理电流互感器应用于线路保护的原理是基尔霍夫电流定律：流入电路中任一节点的电流的代数和等于零。

当线路发生单相接地故障时，就会产生容性电流，容性电流将在电流互感器的环形铁芯中产生磁通，反映到二次侧通过保护装置产生动作信号，切除故障，保护线路。

2电流互感器安装存在的问题及处理方法2.1电流互感器开路，磁路不闭合变电站采用的电力电缆多为三芯交联聚乙烯电缆，截面积多为240mm2和300mm2。

若在电缆终端头制作前没有穿入电流互感器，由于电缆外径较大，施工中只能将电流互感器拆开安装，一旦连接片恢复不良，接口恢复不严，就会导致电流互感器二次回路开路，一次回路磁路不闭合，无法正常工作。

对此，应该尽量避免拆开电流互感器连接片，在电缆终端头制作前就套入电流互感器。

若不得不拆开连接片，一定要恢复良好，确保电流互感器正常工作。

2.2确保电缆终端头金属屏蔽的接地在零序电流互感器的安装过程中，如果发生电缆线穿过外界零序电流互感器后，不能保证两者的相对位置准确的话，就有可能造成零序电流互感器的接线故障，而导致电力运行的不安全、不可靠，并且在零序电流互感器的安装过程中也有相关规定：电缆线终端处的金属保护层必须接地良好。

零序电流互感器的安装步骤及安装注意事项零序电流互感器是用来检测零序电流的，它的构造与普通穿心式电流互感器相仿，只是它的一次绕组是被保护系统的三个相的导线（三相的导线一起穿过互感器环形铁心），二次绕组反应一次系统的零序电流。

在中性点不直接接地系统中，零序电流互感器与接地继电器等构成单相接地保护装置。

系统正常运行时，通过零序电流互感器一次侧三相电流的矢量和为零，当发生单相接地故障时，铁心中出现零序磁通，该磁通在二次绕组感应出电动势，二次电流流过接地继电器使之动作。

零序电流互感器在电力系统产生零序接地电流时与继电器保护装置或信号装置配合使用。

使装置元件动作实现保护或监控功能。

零序电流互感器的安装步骤、安装注意事项、怎么选择？选择注意事项！一起来看看吧！零序电流互感器的安装步骤1、整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。

2、开口式互感器不受电缆敷设与否的限制，具体方法如下：(1)拆下互感器〃K1 ' 〃、〃K2 '〃的联接压片(圆形互感器无此项要求)。

(2)将互感器顶部两个内六角螺栓松开拆下(圆形互感器是将两侧的紧固螺丝松开拆下)，互感器便分为两部分。

(3)把互感器套在电缆上，将接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分后拧上内六角螺栓(两侧的紧固螺丝)，互感器两部分要对齐以免影响性能。

(4)将联接片固定在〃K1 ' 〃、〃K2 '〃上(圆形互感器无此项要求)。

(5)内孔>120mm的互感器如水平安装时，请加非导磁支架。

零序电流互感器安装注意事项1、安装存在的问题(1 )零序电流互感器’> 电流互感器应装在开关柜底板上面，应有可靠的支架固定。

但有些厂家或施工单位将零序电流互感器’> 电流互感器安装在开关柜底板下面的支架上，更有甚者将零序电流互感器’> 电流互感器捆绑在电缆上，这违背了开关柜全封闭原则，既不安全，也不防尘，更不防小动物，留下很多隐患。

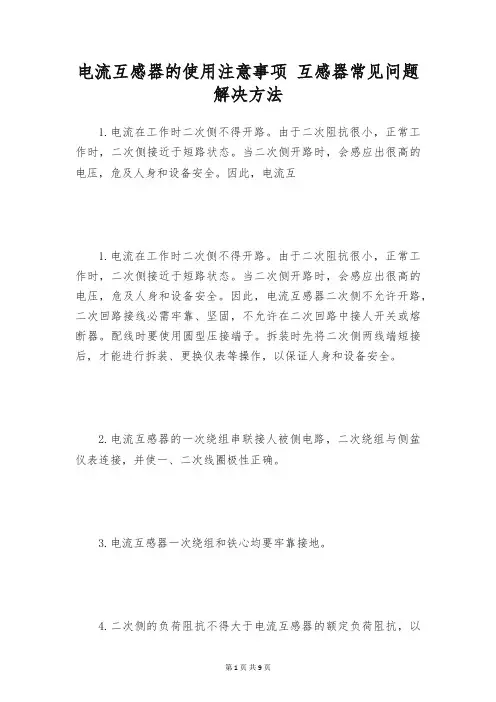

电流互感器的使用注意事项互感器常见问题解决方法1.电流在工作时二次侧不得开路。

由于二次阻抗很小，正常工作时，二次侧接近于短路状态。

当二次侧开路时，会感应出很高的电压，危及人身和设备安全。

因此，电流互1.电流在工作时二次侧不得开路。

由于二次阻抗很小，正常工作时，二次侧接近于短路状态。

当二次侧开路时，会感应出很高的电压，危及人身和设备安全。

因此，电流互感器二次侧不允许开路，二次回路接线必需牢靠、坚固，不允许在二次回路中接人开关或熔断器。

配线时要使用圆型压接端子。

拆装时先将二次侧两线端短接后，才能进行拆装、更换仪表等操作，以保证人身和设备安全。

2.电流互感器的一次绕组串联接人被侧电路，二次绕组与侧盆仪表连接，并使一、二次线圈极性正确。

3.电流互感器一次绕组和铁心均要牢靠接地。

4.二次侧的负荷阻抗不得大于电流互感器的额定负荷阻抗，以保证侧量的精准性。

5.电流互感器不得与二次侧相互连接，以免造成电流互感器貌似开路，显现高压的不安全。

6.电流互感器二次侧有一端必需接地，以防止一、二次绕组绝缘击穿时，一次侧的高压窜人二次侧，危及人身和设备的安全。

7.个别电流互感器在运行中损坏需要更换时，应使用电压等级不低于电网额定电压，变比与原来相同、极性正确、伏安特性相近的电流互感器，并测试合格。

8.由于容量变化而需要成组地更换电流互感器，还应重新审核继电保护整定值及计量仪表的倍率。

9.更换二次侧电缆时，其截面和芯数必需充分最大负荷龟流及回路总负荷阻抗不得超过电流互感器精准等级允许值的要求，并对新电缆进行绝缘电阻的测定，更换后要核对接线有无错误。

10.更换后的电流互感器和二次回路在运行前必需测定极性。

三相笼型异步有直接启动和降压启动两种方式。

直接启动简单、牢靠、经济。

但由学知道，三相笼型的直接启动电流是其额定电流的4～7倍。

因此，功率大的电动机直接启动时，过大的启动电流会导致电网电压显著下降，从而影响同一电网上其它电器的正常工作。

电流互感器使用注意事项互感器常见问题解决方法1、极性连接要正确。

电流一般按减极性标注，假如极性连接不正确，就会影响计量，甚至在同一线路有多台并联时，全造成短路事故。

2、二次回路应设保护性接地点，并1、极性连接要正确。

电流一般按减极性标注，假如极性连接不正确，就会影响计量，甚至在同一线路有多台并联时，全造成短路事故。

2、二次回路应设保护性接地点，并牢靠连接。

为防止一、二次绕组之间绝缘击穿后高电压窜入低压侧危及人身和仪表安全，电流互感器二次侧应设保护性接地点，接地点只允许接一个，一般将靠近电流互感器的箱体端子接地。

3、运行中二次绕组不允许开路。

否则会导致以下严重后果：二次侧显现高电压，危及人身和仪表安全；显现过热，可能烧坏绕组；增大计量误差。

4、用于电能计量的电流互感器二次回路，不应再接继电保护装置和自动装置等，以防相互影响。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

1、电压铁芯片间绝缘损坏。

故障现象：运行中温度上升。

产生故障的可能原因：铁芯片间绝缘不良、使用环境条件恶劣或长期在高温下运行，促使铁芯片间绝缘老化。

2、接地片与铁芯接触不良。

故障现象：运行中铁芯与油箱之间有放电声。

产生故障的原因：接地片没插紧，安装螺丝没拧紧。

3、电压互感器铁芯松动。

故障现象：运行时有不正常的振动或噪声。

产生故障的原因：铁芯夹件未夹紧，铁芯片问松动。

4电压互感器绕组匝间短路。

故障现象：运行时，温度上升，有放电声，高压熔断器熔断，二次侧电压表指示不稳定，忽高忽低。

产生故障的原因：系统过电压，长期过载运行，绝缘老化，制造工艺不良。

润宏煤业10kV地面配电室837总出线柜电流互感器更换施工方案及安全技术措施编写：原亮机电管理部编制：审核：会审签字施工队组：机电副矿长：机电管理部：通风副矿长：通风管理部：生产副矿长：调度室：安全副矿长：安检管理部：总工程师：生产技术部：矿长：润宏煤业10kV地面配电室 837总出线柜电流互感器更换施工方案及安全技术措施一、概述为更大程度保证我矿供电质量和供电安全，使总进线柜和出线柜电流互感器使用同一型号和同一变比。

现对我矿地面变电所837总出线柜电流互感器进行更换，地面变电所一回路总出线柜原使用互感器变比为150/5，现对原150/5电流互感器进行更换，更换后互感器变比为300/5。

为保证此次工作顺利完成，特制订专项工作方案及安全技术措施。

二、施工组织为保证此次工作顺利完成，特成立领导小组：组长：焦大兵副组长：史云中李二军成员：原亮杨祥利毋小龙李刚晋1、现场施工工作负责人：李刚晋2、现场施工安全负责人：焦大兵3、现场施工技术负责人：史云中4、现场施工质量负责人：李二军5、施工班组：井上机电队三、计划施工时间、工作地点、停电范围地面10kV配电室837总出线柜更换CT施工时间：2014年4月5日9：00----11:00施工地点：地面10KV配电室837总出线柜位置；停电范围：837一回路电源所带负荷四、施工准备工作技术、安全准备1、根据本工作的具体情况及施工进度的要求，结合工作特点，编制如下切实可行的技术措施，并向施工作业人员详细交底：✧10kV 配电室837总出线柜电流互感器更换施工方案。

✧施工现场安全交底记录表。

2、施工前的准备：将电流互感器、改锥、活动扳手、验电笔、绝缘手套等常用工具准备齐全。

3、向施工班组作技术交底和向每个工作成员进行安全交底。

1）在施工前向施工人员进行讲解其工作任务、施工要求，并要求各自做好准备工作。

2）要求每个施工人员了解各项的安全措施。

3）提前与调度室、天安公司机电部等单位联系好。

10KV 电流互感器更换变电检修专业安全措施卡简介电力变电站是电力系统中很关键的组成部分，其中电流互感器是电力系统中很重要的设备之一。

为了确保电力系统的运行可靠性，开展电流互感器更换的过程中，必须切实落实变电检修专业安全措施，以确保更换工作安全、有序、高效进行。

本文将针对10KV电流互感器更换变电检修专业安全项目进行系统阐述。

安全措施1. 工作前的准备在进行10KV电流互感器更换之前，必须严格遵守相关安全规定和操作规程，确保操作人员具备必要的业务知识、工作技能和身体条件，才能进入现场进行检修作业。

在准备工作中，要全面检查现场环境是否危险，并有关部门对现场安全指示进行确认。

检查的主要内容如下：•涉及到电压、电流等参数是否超过了标准规定的范围；•检查是否有危险、防护、警示标志缺失或损坏；•检查消防、绝缘、防爆、通风、照明、排水等设施设备是否正常工作；•检查放置在现场的设备、工具等是否完整并处于工作状态；•检查有无其他危险隐患。

2. 工作区域的设定在更换10KV电流互感器时，应对作业区进行有效控制，以防止其他非工作人员进入作业区域，确保工作区域能够得到有效管理。

•设置合适的工作隔离区，禁止无关人员进入；•在作业区域内，应设置相应的标识及警示牌，提醒工作人员注意安全；•在进行检修之前，需要对作业区进行物理隔离，以避免其他非工作人员进入。

3. 设备安全措施10KV电流互感器更换过程中，需要对设备进行检修，确保设备的安全性。

为了确保检修作业的顺利推进，需要采取的措施如下：•预先下电，并在断电后进行接地处理，避免电气伤害；•在更换前需要进行设备检查，确定设备运行状态以及周围环境是否安全；•对设备进行专业工具检查，避免因误用工具造成设备损坏或安全问题。

4. 人员安全措施为保证检修过程中的人员安全，必须请严格落实好人员安全措施。

具体措施如下：•配备专业检修人员，按照操作规程进行更换操作；•操作人员必须配备个人防护用品，比如绝缘手套、护目镜等；•在检修时，操作人员必须按照指令进行，避免操作差错。

电流互感器的安装使用及接线检查电流互感器（CT）主要用于测量或保护系统中的电流。

它可以将高电流传感到低电流状态下，以便进行监控、测量和控制。

本文将详细介绍电流互感器的安装、使用和接线检查。

1、安装：1.1、选择安装位置：电流互感器应安装在电流测量回路中的合适位置。

一般来说，最佳位置是在电缆或导线的近端，以便准确测量电流。

同时还需要考虑到线路的安全性和防护等级要求。

1.2、安装方法：电流互感器通常有两种安装方法，分别是直流式和带制动器的回路。

直流式安装适用于小功率或不短时过载的电流测量，而带制动器的回路则适用于大功率或短时过载的电流测量。

1.3、安装注意事项：在安装电流互感器时，需要注意以下几点：①、避免电流互感器与其它金属或电缆的接触，以免产生干扰或损坏设备。

②、保持电流互感器的通风良好，并避免长时间暴露在高温环境中。

③、确认电流互感器的安装位置与使用要求相符，避免安装位置导致测量误差。

2、使用：2.1、接线方法：电流互感器的接线需要严格按照产品说明书进行，通常分为两种接线方式：直流接线和交流接线。

直流接线一般用于直流回路中，交流接线用于交流回路中。

2.2、注意事项：①、确认电流互感器的额定电流和频率，并与实际电流和频率相匹配。

②、检查接线是否牢固，并保持接线干净。

③、在进行交流接线时，应注意线圈相序的正确连接，以避免测量误差。

④、定期检查电流互感器的接线，确保接线的可靠性。

3、接线检查：3.1、外观检查：定期检查电流互感器的外观，包括外壳是否有损坏、螺丝是否松动等。

如发现问题，应及时修理或更换。

3.2、连接检查：检查电流互感器的接线是否牢固，没有松动或断裂。

同时，还要检查接线端子是否与导线良好接触。

3.3、测量检查：使用合适的电流表或多用表检查互感器的输出电流是否与实际电流相符合。

如发现测量误差较大，可能是接线不良或互感器损坏。

3.4、环境检查：检查电流互感器所处环境的温度、湿度是否符合使用要求。

零序电流互感器安装注意事项范本1、选择安装位置：零序电流互感器的安装位置非常重要，应选择在电力系统的地理中心或负荷集中的场所。

安装位置应远离电气设备或电缆的电磁辐射区域，减少干扰和误差。

2、安全隔离：在安装零序电流互感器时，应注意与其他电气设备的安全隔离。

电流互感器与其他电气设备之间应有足够的安全距离，以防止任何可能的电气事故。

3、固定和连接：安装零序电流互感器时，应确保它们固定牢固且可靠。

使用合适的固定装置将电流互感器和电力系统设备连接在一起，以防止它们在运行过程中松动或移动。

4、避免弯曲：在安装零序电流互感器时，应避免过度弯曲电缆或导线，以保持信号的准确性和稳定性。

弯曲过度的电缆或导线可能会导致信号损失或变形。

5、防护措施：为了保护零序电流互感器免受外部环境的影响，应采取适当的防护措施。

可以使用防护罩、绝缘套管、防水套等装置，防止零序电流互感器受潮、吸尘或受到其他外界影响。

6、校验和检测：在安装完成后，应对零序电流互感器进行校验和检测。

通过校验和检测，可以确保零序电流互感器的准确性和性能达到预期要求。

校验和检测应在合适的环境条件下进行，以避免任何干扰或误差。

7、维护和保养：安装零序电流互感器后，应进行定期的维护和保养。

定期检查电流互感器的连接情况和固定情况，确保其正常运行。

如果发现任何问题，应及时修复或更换零序电流互感器。

8、操作指南：为了正确使用零序电流互感器并避免出现操作错误，应提供详细的操作指南。

操作指南应包括零序电流互感器的安装步骤、使用注意事项和故障排除方法等内容。

9、培训和技术支持：在安装零序电流互感器之前，应进行相关人员的培训。

培训内容可以包括零序电流互感器的原理和工作方式、安装要求和注意事项。

此外，还应提供技术支持，以解答安装过程中可能出现的问题或困惑。

10、记录和标识：在安装零序电流互感器后，应将相关信息进行记录和标识。

包括安装日期、型号规格、安装位置等信息，以便于以后的使用和维护。

浮选配电室电流互感器更换施工方案一、准备工作1.确定更换互感器的类型和规格，包括互感器的额定电流和变比；2.获得互感器的技术资料，包括安装图纸和使用说明书；4.召集施工人员，并进行专项安全培训，确保施工过程的安全性；5.确定更换互感器的时间，通知相关人员，对影响生产的时间进行合理安排。

二、设备准备1.按照互感器的安装图纸，准备与之匹配的附件，如连接线缆、夹具等；2.对即将更换的互感器及其附件进行检查，确保无损坏或者严重磨损的情况；3.准备安全防护装备，如安全帽、安全鞋、手套等。

三、施工步骤1.停电和切断电源：在更换互感器之前，首先需要停电，并通过拉闸开关切断电源，确保施工过程的安全性；2.松开固定螺栓：使用工具松开互感器的固定螺栓，并将互感器从固定座上取下；3.断开连接线缆：将连接互感器的线缆从配电柜中拆卸下来，注意标记好每条线缆的位置，方便后续的安装；4.安装新互感器：根据互感器的安装图纸和使用说明书，将新互感器安装到固定座上，并使用螺栓进行固定；5.连接线缆：将之前拆卸下来的线缆重新连接到新互感器上，确保每个线缆连接的正确性；6.固定线缆：使用线夹或者绑扎带将线缆固定在互感器周围的支架上，保持整洁且安全；7.检查安装：检查互感器和线缆的安装情况，确保无松动或者错误连接的情况；8.调试测试：恢复电源，进行互感器的调试测试，包括检查互感器的输出信号是否正常以及是否存在线缆连接问题；9.清理工作：将施工现场恢复整洁，清理掉施工过程中产生的垃圾和残留物；10.安全交底：对更换互感器的施工过程进行安全交底，确保施工人员了解操作规程和注意事项。

四、验收和文件整理1.对更换的互感器进行验收，包括检查安装质量和性能指标是否符合要求；2.对施工过程和现场进行记录和整理，包括施工日志、维修记录和设备管理资料的更新。

通过以上的施工方案，可以有效地更换浮选配电室电流互感器，保证设备正常运行和生产状况的稳定。

在施工过程中，要严格按照安全操作规程进行操作，确保施工人员的人身安全和设备的完好性。

220kV充油式电流互感器更换作业指导书一、作业目的：本作业旨在指导工作人员进行220kV充油式电流互感器的更换作业，确保设备的正常运行，提高电力系统的可靠性和安全性。

二、作业前准备：1. 确认更换作业所需的220kV充油式电流互感器的型号、规格和数量，并准备相应的备品备件。

2. 确保工作人员具备相关的技能和经验，并配备必要的个人防护装备。

3. 确认更换作业所需的工具和设备的完好性和可用性，并做好相应的校验和检测工作。

4. 确认更换作业所需的工作区域的安全性，包括检查并清理可能存在的障碍物和危（wei）险品。

三、作业步骤：1. 断电操作：a. 根据相关的操作规程，确保将220kV电流互感器的供电路线断开，并进行相应的标识和锁定，以确保工作区域的安全。

b. 确认断电操作的准确性，并进行必要的测试和验证。

2. 油封处理：a. 使用相应的工具，将充油式电流互感器的油封部份拆卸下来。

b. 将拆卸下来的油封部份进行清洗，并进行必要的维护和检修。

c. 根据设备的要求，更换新的油封，并确保其安装的正确性和紧固性。

3. 互感器更换：a. 使用起重设备将原有的220kV充油式电流互感器进行拆卸，并进行必要的清洗和维护。

b. 将新的220kV充油式电流互感器安装到相应的位置，并确保其与其他设备的连接坚固可靠。

c. 进行必要的测试和验证，确保新安装的电流互感器的性能和功能正常。

4. 油封恢复：a. 将之前拆卸下来的油封部份进行恢复安装，并确保其与电流互感器的连接密切可靠。

b. 进行必要的测试和验证，确保油封的性能和功能正常。

5. 断电恢复：a. 根据相关的操作规程，将220kV电流互感器的供电路线恢复，并进行相应的解锁和解标识操作。

b. 进行必要的测试和验证，确保电流互感器的供电和运行正常。

四、作业安全注意事项：1. 严格遵守相关的操作规程和安全操作要求，确保作业人员的人身安全。

2. 在作业过程中，注意防止油封部份的损坏或者污染，避免引起其他故障。

高压电流互感器更换注意事项高压电流互感器是电力系统中常见的重要设备，用于测量和监测高压电流。

在实际运行中，由于各种原因，可能需要更换高压电流互感器。

本文将介绍高压电流互感器更换的注意事项，以确保更换过程安全可靠。

在更换高压电流互感器之前，必须确保断电并遵循相关的安全操作规程。

高压电流互感器通常与高压电源相连，因此在更换过程中存在触电风险。

在断电后，应使用绝缘手套和绝缘工具进行操作，以确保人身安全。

更换高压电流互感器时，需要注意选择合适的互感器型号和规格。

不同的电力系统可能需要不同类型和额定电流的互感器。

在更换之前，应仔细查阅设备手册或咨询专业人士，以确保选择的互感器符合系统要求。

第三，更换高压电流互感器时，需要进行严格的检查和测试。

在拆卸旧互感器之前，应先对其进行绝缘测试和功能测试，以确保其正常工作。

同时，还应检查互感器的外观是否有损坏或磨损，以及连接线路是否松动或腐蚀。

如果发现任何问题，应及时修复或更换。

第四，更换高压电流互感器时，需要注意操作的正确性和谨慎性。

在拆卸旧互感器和安装新互感器时，应按照设备手册或专业人士的指导进行操作。

特别是在连接线路时，应确保连接牢固可靠，避免出现接触不良或短路等问题。

第五，更换高压电流互感器后，需要进行全面的测试和校准。

在安装完成后，应进行互感器的绝缘测试、功能测试和精度测试，以确保其性能符合要求。

如果发现任何异常，应及时调整或更换互感器，以避免对电力系统造成不良影响。

更换高压电流互感器后，应及时记录相关信息。

包括更换日期、更换原因、更换的互感器型号和规格等。

这些信息对于后续的维护和管理非常重要，可以帮助及时发现问题并进行处理。

更换高压电流互感器是一项重要的任务，需要注意安全、选择合适的型号和规格、进行严格的检查和测试、谨慎操作以及记录相关信息。

只有在遵循这些注意事项的前提下，才能确保更换过程的顺利进行，并保证高压电流互感器的正常运行。

高压低压配电柜的电流互感器的选择与安装注意事项在高压低压配电系统中，电流互感器是一种重要的装置，用于测量和监测电流的大小。

正确选择和安装电流互感器对于系统的正常运行和安全性至关重要。

本文将介绍高压低压配电柜的电流互感器的选择和安装注意事项。

1. 电流互感器的选择在选择电流互感器时，需要考虑以下几个因素：1.1 额定电流电流互感器的额定电流应与待测电路的额定电流相匹配。

过小的额定电流可能导致互感器过载，而过大的额定电流则可能导致互感器无法正确测量电流。

1.2 准确度等级电流互感器的准确度等级影响测量结果的精确性。

常见的准确度等级有0.1级、0.2级、0.5级等，需根据实际需要选择。

1.3 负载能力电流互感器的负载能力是指其能够接受的额定负载电流大小。

在选择时，需确保电流互感器能够满足待测电路的负载需求。

1.4 频率响应电流互感器在不同频率下的响应情况也需要考虑。

通常情况下，应选择具有较宽频率范围的电流互感器以适应不同频率的电流测量。

2. 电流互感器的安装正确的安装电流互感器有助于确保其正常工作和测量结果的准确性。

以下是一些安装注意事项：2.1 安装位置电流互感器的安装位置应选择在待测电路的合适位置，确保其能够正确地接收待测电流。

应尽量避免与其它电源、信号干扰源等设备的干扰。

2.2 连接方式电流互感器应采用正确的连接方式与系统连接。

连接时应确保接触良好，避免因连接不牢固或接触不良导致测量结果不准确。

2.3 绝缘和保护电流互感器应与系统电路正确绝缘，并采取适当的保护措施，以防止外界环境和条件对其造成损害。

绝缘和保护措施可以包括绝缘套管、防尘罩等。

2.4 校准和检测安装完成后，应对电流互感器进行校准和检测，验证其测量结果的准确性。

定期进行校准和检测，以确保电流互感器的长期稳定性和可靠性。

总结：正确选择和安装电流互感器对于高压低压配电柜系统的运行和安全至关重要。

在选择电流互感器时，需考虑其额定电流、准确度等级、负载能力和频率响应等因素。

1、常规站，220kV双母双分的主接线，采用户外GIS配电装置，分段213需要更换CT，五组5P20和一组0.2，新CT变比均为2400/5。

根据调度下发的2023年度母线短路阻抗，最大运行方式下的正序短路阻抗为0.00612，其基准是100MVA。

（1）写出更换213的CT的二次安全措施？
（2）画出符合反措要求的二次绕组布置图，并注明各绕组的用途？（3）更换后，保护用的CT，需做哪些试验？
（4）试验结果显示，保护用CT的拐点电压为786V，测得二次回路阻抗为3欧，判断保护用电流互感器是否满足要求，并写出判断依据？
答案：（1）
A）检查213充电过流保护启220kV I/II母1号和2号母差、220kV III/IV 母1号和2号母差失灵保护压板已退出。

B）检查220kV I/II母1号和2号母差、220kV III/IV母1号和2号母差已投分段213分裂运行压板和分段213跳位固定压板。

C）在213端子箱（汇控箱），拉开220kV I/II母1号母差保护用电流，220kV I/II母2号母差保护用电流，220kV III/IV母1号母差保护用电流，220kV III/IV母2号母差保护用电流，并用送色绝缘胶布封好至至母差侧的端子，防止试验时，误通流至母差。

（2）
（3）变比，极性，二次漏抗，伏安特性，二次负载。

（4）kA I I B X 8.40230
310000612.011dmax
=⨯⨯=⨯= ）（V 255354
.28.40=⨯⨯ 786255<
故，满足要求。
