10kV出线柜内10kV电流互感器更换施工方案

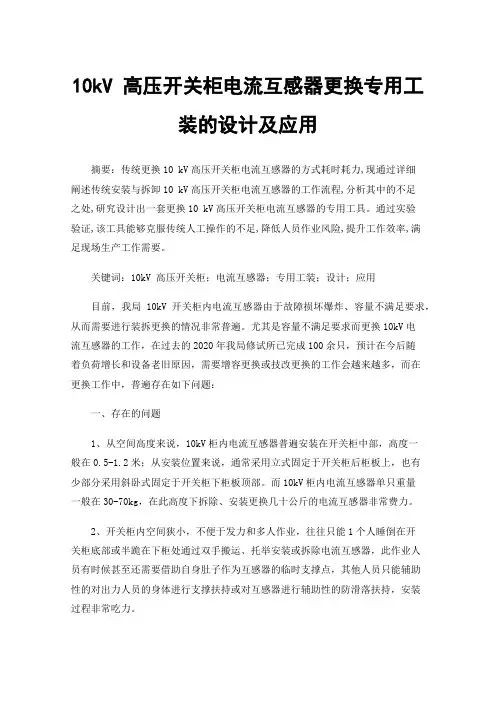

10kV 高压开关柜电流互感器更换专用工装的设计及应用摘要：传统更换10 kV高压开关柜电流互感器的方式耗时耗力,现通过详细阐述传统安装与拆卸10 kV高压开关柜电流互感器的工作流程,分析其中的不足之处,研究设计出一套更换10 kV高压开关柜电流互感器的专用工具。

通过实验验证,该工具能够克服传统人工操作的不足,降低人员作业风险,提升工作效率,满足现场生产工作需要。

关键词：10kV 高压开关柜；电流互感器；专用工装；设计；应用目前，我局10kV开关柜内电流互感器由于故障损坏爆炸、容量不满足要求，从而需要进行装拆更换的情况非常普遍。

尤其是容量不满足要求而更换10kV电流互感器的工作，在过去的2020年我局修试所已完成100余只，预计在今后随着负荷增长和设备老旧原因，需要增容更换或技改更换的工作会越来越多，而在更换工作中，普遍存在如下问题：一、存在的问题1、从空间高度来说，10kV柜内电流互感器普遍安装在开关柜中部，高度一般在0.5-1.2米；从安装位置来说，通常采用立式固定于开关柜后柜板上，也有少部分采用斜卧式固定于开关柜下柜板顶部。

而10kV柜内电流互感器单只重量一般在30-70kg，在此高度下拆除、安装更换几十公斤的电流互感器非常费力。

2、开关柜内空间狭小，不便于发力和多人作业，往往只能1个人睡倒在开关柜底部或半跪在下柜处通过双手搬运、托举安装或拆除电流互感器，此作业人员有时候甚至还需要借助自身肚子作为互感器的临时支撑点，其他人员只能辅助性的对出力人员的身体进行支撑扶持或对互感器进行辅助性的防滑落扶持，安装过程非常吃力。

3、由于空间和互感器重量的交互关系，在安装过程中陷入“瘦小的人使不上劲，体壮的人钻不进去”的矛盾中。

4、由于柜内空间狭小、柜板阻挡等关系，无法借助撬棍、千斤顶、绳索、木方、木板等辅助工具去省力省时，目前尚无一种辅助工器具能有效帮助作业人员开展开关柜内电流互感器安装。

5、鉴于上述原因，在作业过程中一直存在互感器脱手砸伤人员或造成设备损坏的风险。

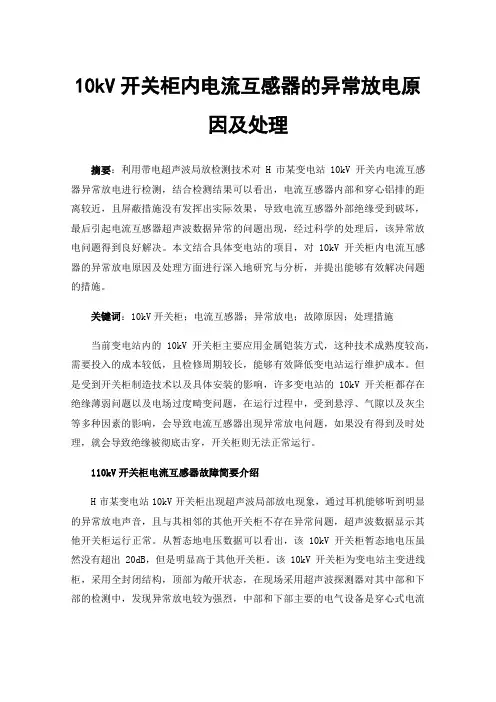

10kV开关柜内电流互感器的异常放电原因及处理摘要：利用带电超声波局放检测技术对H市某变电站10kV开关内电流互感器异常放电进行检测，结合检测结果可以看出，电流互感器内部和穿心铝排的距离较近，且屏蔽措施没有发挥出实际效果，导致电流互感器外部绝缘受到破坏，最后引起电流互感器超声波数据异常的问题出现，经过科学的处理后，该异常放电问题得到良好解决。

本文结合具体变电站的项目，对10kV开关柜内电流互感器的异常放电原因及处理方面进行深入地研究与分析，并提出能够有效解决问题的措施。

关键词：10kV开关柜；电流互感器；异常放电；故障原因；处理措施当前变电站内的10kV开关柜主要应用金属铠装方式，这种技术成熟度较高，需要投入的成本较低，且检修周期较长，能够有效降低变电站运行维护成本。

但是受到开关柜制造技术以及具体安装的影响，许多变电站的10kV开关柜都存在绝缘薄弱问题以及电场过度畸变问题，在运行过程中，受到悬浮、气隙以及灰尘等多种因素的影响，会导致电流互感器出现异常放电问题，如果没有得到及时处理，就会导致绝缘被彻底击穿，开关柜则无法正常运行。

110kV开关柜电流互感器故障简要介绍H市某变电站10kV开关柜出现超声波局部放电现象，通过耳机能够听到明显的异常放电声音，且与其相邻的其他开关柜不存在异常问题，超声波数据显示其他开关柜运行正常。

从暂态地电压数据可以看出，该10kV开关柜暂态地电压虽然没有超出20dB，但是明显高于其他开关柜。

该10kV开关柜为变电站主变进线柜，采用全封闭结构，顶部为敞开状态，在现场采用超声波探测器对其中部和下部的检测中，发现异常放电较为强烈，中部和下部主要的电气设备是穿心式电流互感器，经过观察发现存在积灰问题，放电源自TA表面放电[1]。

该10kV开关柜的带电检测数据如下表所示。

表1：该10kV开关柜检测数据顺序编号暂态地电压测量值/dB超声波测量数值/dB负荷前上前中前下后上后中后下前上前下后上后下电流初测315753455-5-5-5-5—3203161125110139141295A复测3201159372-6-5-5-3—3201518121111112131912382A210kV开关柜内电流互感器的异常放电原因分析2.1停电检查在停电检查期间发现，该10kV开关柜内电流互感器穿心铝排和表面的距离过近，三相电流互感器和铝排之间存在放电现象；虽然已经安装屏蔽线，但是内腔屏蔽铜片存在脱落问题；外部出现明显脱落问题，脱落物呈现就黑色块状，电流互感器绝缘具有老化问题。

润宏煤业10kV地面配电室837总出线柜电流互感器更换施工方案及安全技术措施编写：原亮机电管理部编制：审核：会审签字施工队组：机电副矿长：机电管理部：通风副矿长：通风管理部：生产副矿长：调度室：安全副矿长：安检管理部：总工程师：生产技术部：矿长：润宏煤业10kV地面配电室 837总出线柜电流互感器更换施工方案及安全技术措施一、概述为更大程度保证我矿供电质量和供电安全，使总进线柜和出线柜电流互感器使用同一型号和同一变比。

现对我矿地面变电所837总出线柜电流互感器进行更换，地面变电所一回路总出线柜原使用互感器变比为150/5，现对原150/5电流互感器进行更换，更换后互感器变比为300/5。

为保证此次工作顺利完成，特制订专项工作方案及安全技术措施。

二、施工组织为保证此次工作顺利完成，特成立领导小组：组长：焦大兵副组长：史云中李二军成员：原亮杨祥利毋小龙李刚晋1、现场施工工作负责人：李刚晋2、现场施工安全负责人：焦大兵3、现场施工技术负责人：史云中4、现场施工质量负责人：李二军5、施工班组：井上机电队三、计划施工时间、工作地点、停电范围地面10kV配电室837总出线柜更换CT施工时间：2014年4月5日9：00----11:00施工地点：地面10KV配电室837总出线柜位置；停电范围：837一回路电源所带负荷四、施工准备工作技术、安全准备1、根据本工作的具体情况及施工进度的要求，结合工作特点，编制如下切实可行的技术措施，并向施工作业人员详细交底：✧10kV 配电室837总出线柜电流互感器更换施工方案。

✧施工现场安全交底记录表。

2、施工前的准备：将电流互感器、改锥、活动扳手、验电笔、绝缘手套等常用工具准备齐全。

3、向施工班组作技术交底和向每个工作成员进行安全交底。

1）在施工前向施工人员进行讲解其工作任务、施工要求，并要求各自做好准备工作。

2）要求每个施工人员了解各项的安全措施。

3）提前与调度室、天安公司机电部等单位联系好。

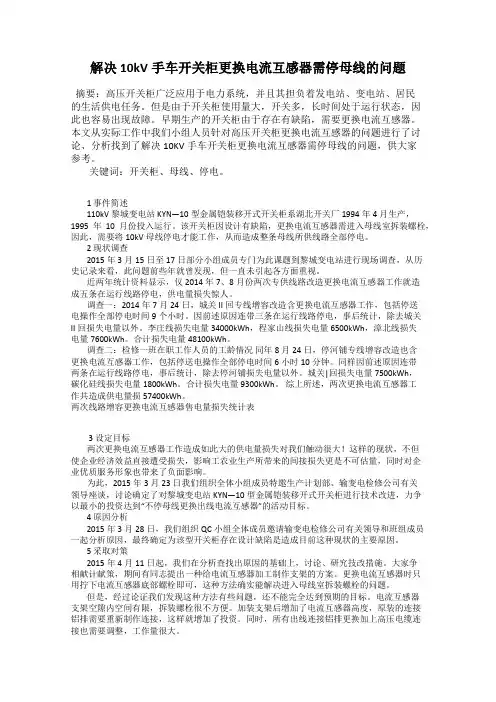

解决10kV手车开关柜更换电流互感器需停母线的问题摘要：高压开关柜广泛应用于电力系统，并且其担负着发电站、变电站、居民的生活供电任务。

但是由于开关柜使用量大，开关多，长时间处于运行状态，因此也容易出现故障。

早期生产的开关柜由于存在有缺陷，需要更换电流互感器。

本文从实际工作中我们小组人员针对高压开关柜更换电流互感器的问题进行了讨论、分析找到了解决10KV手车开关柜更换电流互感器需停母线的问题，供大家参考。

关键词：开关柜、母线、停电。

1 事件简述110kV黎城变电站KYN—10型金属铠装移开式开关柜系湖北开关厂1994年4月生产，1995年10月份投入运行。

该开关柜因设计有缺陷，更换电流互感器需进入母线室拆装螺栓，因此，需要将10kV母线停电才能工作，从而造成整条母线所供线路全部停电。

2 现状调查2015年3月15日至17日部分小组成员专门为此课题到黎城变电站进行现场调查，从历史记录来看，此问题前些年就曾发现，但一直未引起各方面重视。

近两年统计资料显示，仅2014年7、8月份两次专供线路改造更换电流互感器工作就造成五条在运行线路停电，供电量损失惊人。

调查一：2014年7月24日，城关II回专线增容改造含更换电流互感器工作，包括停送电操作全部停电时间9个小时。

因前述原因连带三条在运行线路停电，事后统计，除去城关II回损失电量以外。

李庄线损失电量34000kWh，程家山线损失电量6500kWh，漳北线损失电量7600kWh。

合计损失电量48100kWh。

调查二：检修一班在职工作人员的工龄情况同年8月24日，停河铺专线增容改造也含更换电流互感器工作，包括停送电操作全部停电时间6小时10分钟。

同样因前述原因连带两条在运行线路停电，事后统计，除去停河铺损失电量以外。

城关|回损失电量7500kWh，碳化硅线损失电量1800kWh。

合计损失电量9300kWh。

综上所述，两次更换电流互感器工作共造成供电量损57400kWh。

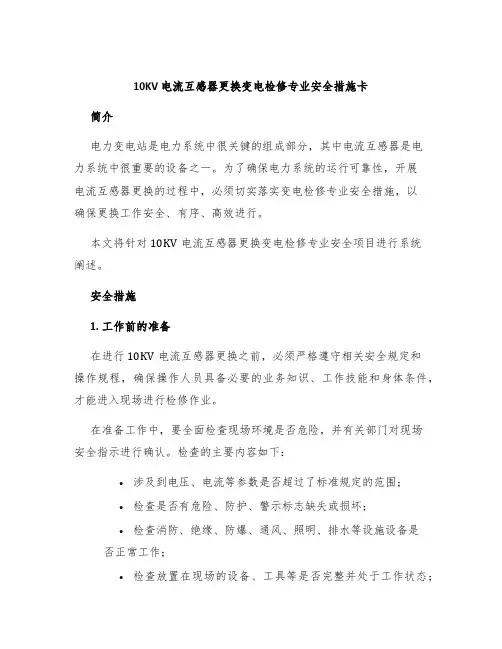

10KV 电流互感器更换变电检修专业安全措施卡简介电力变电站是电力系统中很关键的组成部分，其中电流互感器是电力系统中很重要的设备之一。

为了确保电力系统的运行可靠性，开展电流互感器更换的过程中，必须切实落实变电检修专业安全措施，以确保更换工作安全、有序、高效进行。

本文将针对10KV电流互感器更换变电检修专业安全项目进行系统阐述。

安全措施1. 工作前的准备在进行10KV电流互感器更换之前，必须严格遵守相关安全规定和操作规程，确保操作人员具备必要的业务知识、工作技能和身体条件，才能进入现场进行检修作业。

在准备工作中，要全面检查现场环境是否危险，并有关部门对现场安全指示进行确认。

检查的主要内容如下：•涉及到电压、电流等参数是否超过了标准规定的范围；•检查是否有危险、防护、警示标志缺失或损坏；•检查消防、绝缘、防爆、通风、照明、排水等设施设备是否正常工作；•检查放置在现场的设备、工具等是否完整并处于工作状态；•检查有无其他危险隐患。

2. 工作区域的设定在更换10KV电流互感器时，应对作业区进行有效控制，以防止其他非工作人员进入作业区域，确保工作区域能够得到有效管理。

•设置合适的工作隔离区，禁止无关人员进入；•在作业区域内，应设置相应的标识及警示牌，提醒工作人员注意安全；•在进行检修之前，需要对作业区进行物理隔离，以避免其他非工作人员进入。

3. 设备安全措施10KV电流互感器更换过程中，需要对设备进行检修，确保设备的安全性。

为了确保检修作业的顺利推进，需要采取的措施如下：•预先下电，并在断电后进行接地处理，避免电气伤害；•在更换前需要进行设备检查，确定设备运行状态以及周围环境是否安全；•对设备进行专业工具检查，避免因误用工具造成设备损坏或安全问题。

4. 人员安全措施为保证检修过程中的人员安全，必须请严格落实好人员安全措施。

具体措施如下：•配备专业检修人员，按照操作规程进行更换操作；•操作人员必须配备个人防护用品，比如绝缘手套、护目镜等；•在检修时，操作人员必须按照指令进行，避免操作差错。

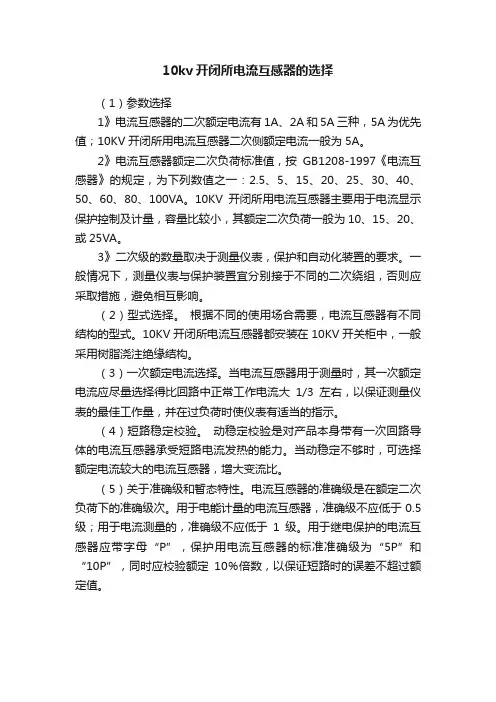

10kv开闭所电流互感器的选择（1）参数选择1》电流互感器的二次额定电流有1A、2A和5A三种，5A为优先值；10KV开闭所用电流互感器二次侧额定电流一般为5A。

2》电流互感器额定二次负荷标准值，按GB1208-1997《电流互感器》的规定，为下列数值之一：2.5、5、15、20、25、30、40、50、60、80、100VA。

10KV开闭所用电流互感器主要用于电流显示保护控制及计量，容量比较小，其额定二次负荷一般为10、15、20、或25VA。

3》二次级的数量取决于测量仪表，保护和自动化装置的要求。

一般情况下，测量仪表与保护装置宜分别接于不同的二次绕组，否则应采取措施，避免相互影响。

（2）型式选择。

根据不同的使用场合需要，电流互感器有不同结构的型式。

10KV开闭所电流互感器都安装在10KV开关柜中，一般采用树脂浇注绝缘结构。

（3）一次额定电流选择。

当电流互感器用于测量时，其一次额定电流应尽量选择得比回路中正常工作电流大1/3左右，以保证测量仪表的最佳工作量，并在过负荷时使仪表有适当的指示。

（4）短路稳定校验。

动稳定校验是对产品本身带有一次回路导体的电流互感器承受短路电流发热的能力。

当动稳定不够时，可选择额定电流较大的电流互感器，增大变流比。

（5）关于准确级和暂态特性。

电流互感器的准确级是在额定二次负荷下的准确级次。

用于电能计量的电流互感器，准确级不应低于0.5级；用于电流测量的，准确级不应低于1级。

用于继电保护的电流互感器应带字母“P”，保护用电流互感器的标准准确级为“5P”和“10P”，同时应校验额定10％倍数，以保证短路时的误差不超过额定值。

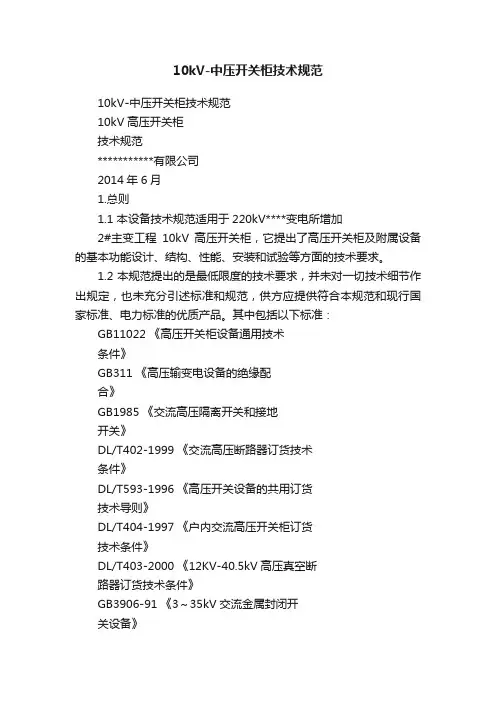

10kV-中压开关柜技术规范10kV-中压开关柜技术规范10kV高压开关柜技术规范***********有限公司2014年6月1.总则1.1 本设备技术规范适用于220kV****变电所增加2#主变工程10kV高压开关柜，它提出了高压开关柜及附属设备的基本功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述标准和规范，供方应提供符合本规范和现行国家标准、电力标准的优质产品。

其中包括以下标准：GB11022 《高压开关柜设备通用技术条件》GB311 《高压输变电设备的绝缘配合》GB1985 《交流高压隔离开关和接地开关》DL/T402-1999 《交流高压断路器订货技术条件》DL/T593-1996 《高压开关设备的共用订货技术导则》DL/T404-1997 《户内交流高压开关柜订货技术条件》DL/T403-2000 《12KV-40.5kV高压真空断路器订货技术条件》GB3906-91 《3～35kV交流金属封闭开关设备》1.3 如果供方没有以书面形式对本规范提出异议，则意味着供方提供的设备完全符合本规范的要求。

本规范所使用的标准如遇与供方所执行的标准不一致时，应按较高标准执行。

要求供方对高压配电柜有图纸深化设计能力，提供准确的二次接线图，由于本期为二期扩建工程，需与现场开关柜配合。

1.4产品必须是国家经贸委推荐或农网改造设备名册目录内产品。

应获得ISO9000资格认证书或具备等同的质量资格认证书和提供该设备有效的型式试验报告或鉴定证书，这些设备已在与规定的相等或更严格的工作条件下成功地运行了较长一些的时间（至少一年以上）。

供方提供的元器件、设备必须是合同后的、新的、技术先进、质量可靠的、并有成功运行经验的产品和有良好的运行业绩。

1.5签订合同后，需方有权提出因标准和规程发生变化而产生的补充要求，具体项目及本规范未尽事宜，由供需双方协商确定。

10kVXXX配电安装工程施工方案批准：审核:编制:施工单位：xxxxxx工程有限公司2014年xx月xx日一、编制依据依据xxx供电分公司对xxx10KV配电工程设计方案，按照《电气装置安装工程施工及验收规范》、《中低压配电网标准化作业指导书》、《中低压配电网实用技术指导书》等相关规定，并结合我公司经验制定本方案。

本施工组织方案作为指导施工的依据，突出科学性及可行性，是确保优质、安全、文明、准点完成全部施工任务的重要经济技术文件。

二、工程概况建设地点：xxxxxx建设单位：xxxxxx施工单位：xxxxxxx工程有限公司工期要求：xx年xx月xx日---xx年xx月xx日工程筒介：架设10KV线路xxkM，选用LGJ-120型钢芯铝绞线，组立φ190X10000水泥杆xx基、xx根。

安装xxKVA、xxKVA配变及配套控制系统，安装xxKW高压电机及配套控制系统。

安装真空开关一台，计量装置一套。

三、工程现场管理：1、工程现场环境及自然条件该新建10KV线路工程途经山地。

土质为岩石、坚土，给土方开挖、水泥杆等材料的二次运输带来一定的难度。

山地地面潮湿，湿度大、气温高，现场施工难度较大。

线路跨越处多为山地农田及经济林带，增大施工及赔偿协调难度。

2、施工危险点：触电。

高空坠落和坠物伤人；基坑开挖塌方；倒杆塔、跑线伤人；农用车运水泥杆；机动铰磨拉水泥杆；砍伐树木；防山林火灾措施；防摔跤；交通安全。

四、施工组织措施：为确保本工程施工安全、优质、高效顺利竣工，经公司确定本工程由工程一队负责施工。

施工人员安排和工程分工如下：工程总指挥：xxxx现场组织机构示意图工程负责人：xxx是安全工作的第一负责人。

负责组织制定本工程施工方案及危险点预控方案；组织现场工作负责人员和材料、工具器、车辆的分配和协调；负责施工中与供电分公司、当地政府、村委会、华仁集团锡铜沟矿区等有关部门在工作中各方面的联系、沟通,解决有关工程事务工作。

卡基娃电站35kV 电流互感器更换实施方案批准：审核：编写：四川华电木里河水电开发有限公司二0 一七年二月二十二日一、工程概述本工程为华电木里河卡基娃电站原施工设计变更遗留项目：（1）更换35kV I母备用351断路器（AH01和35kV I母至3号厂高变303 断路器（AH03柜内CT:每个柜内为3只，每相1只，带三个二次线圈（两个用于保护，一个用于测量）。

保护等级线圈变比600/1 ，精度为5P30，容量为10VA测量等级线圈变比100/1A，精度为，容量为5VA⑵更换35kV I母至生态电站352断路器（AH04柜内CT: 3只，每相1只，带三个二次线圈（两个用于保护，一个用于测量）。

保护等级线圈变比600/1A, 精度为5P30,容量为10VA测量等级线圈变比为300/1A，精度为，容量为5VA AH02柜内原TPY型电流互感器不变。

⑶更换35kV H母生态至闸首306断路器（AHEP1柜内CT: 3只，每相1 只，带三个二次线圈（两个用于保护，一个用于测量）。

保护等级线圈变比为300/1A,精度为5P20,容量为10VA测量等级线圈变比为30/1A，容量为5VA精度为。

⑷35kV I母至3号厂高变303断路器（AH03和35kV I母至生态电站352 断路器（AH04柜内各增加一只级电度表及其附属设备用于测量该出线回路电度。

本工程由成都勘测设计研究院有限公司设计，乐山一拉得自动化有限公司施工、施工组织1、现场施工工作负责人：王朝全、刘懿联系电话：2、现场施工安全负责人：王平联系电话：3、现场施工技术负责人：曾涛、薛永桢、刘杰联系电话：4、现场施工质量负责人：曾涛、薛永桢、刘杰联系电话：5、现场施工配合及监督人员：刘冬，刘懿、王朝全、兰志远、张朝俊、兰勇、陈萧、何文、蒋映、毛波三、计划施工时间、工作地点、停电范围(1)电流互感器接收试验施工时间：2017 年02 月24 日至2017年02 月25 日施工地点：卡基娃电站安装间；(2)35kV H母生态至闸首306断路器柜内(AHEP1 CT更换施工时间：2017年02 月25 日至2017年02 月26 日施工地点：卡基娃生态电站35kV开关室；停电范围：35kV H母母线，35kV H母至厂区35kV I母线路，35kV I母至闸首线路。

35kV变电站10kV侧高压柜现场改造方案一、工程概况（一）工程简述XXX 35KV变电站，位于XX市XX区。

为保证35KV变电站，设备安全、稳定、高效的运行，故需对电站进行检修工作。

检修工作需要在停电状态下进行。

（二）工程任务1.拆除10#柜、13#柜、21#柜、22#柜、25#柜、27#柜，10KV高压油开关6台，更换为真空断路器；2.新增6台HR-WJ7000微机保护装置；3.将原有的12台电流互感器更换为LA-10Q电流互器；4.将原有5组隔离开关更换为GN19-630A隔离开关；5.将原有的9组高压熔断器更换为RN2-10/0.5高压熔断器；6.将原有的4台计量表更换为DSS606 3X100V/1.5(6)A计量表；7.将原有的一组高压电容（共9个）更换为BWF-10/30高压电容；8.更换主变和站用变压器油及修缮；9.进行站内接地网、母线及柜内回路电阻测试；二、检修计划实施时间自开工之日起7-10天或待签订合同时商榷。

三、施工准备1.技术资料的准备技术负责人组织有关人员收集有关设备技术资料，提供检修记录表格，准备相关质量标准、规程、规范。

施工负责人将检修方案对参加施工的人员及民工进行技术交底，确保每一个参加工作的人员都了解施工的质量目标、检修方案和安全措施从技术上为检修顺利进行做好充分准备。

2.检修力量准备为保质、保量、按时完成检修工作，要求参加检修工作的人员均有电工电网作业证或其它有关电网作业的资格证书。

3.材料供应检修所需的各种材料依据技术负责人对施工材料统计、分解、汇总、编制的材料表由材料负责人组织接收、清点安排到检修现场切实把好材料质量关。

4.主要检修检测设备、仪器、专用工具，由施工方自备。

辅助工具，双方协调。

四、主要设备检修施工安排1.拆除高压柜GG-1A油开关6台，安装VS1-12/630真空断路器6台，柜号10#，13#，21#，22#，25#，27#。

一次制作和连接，一次线利用原有排，标件施工方自备。

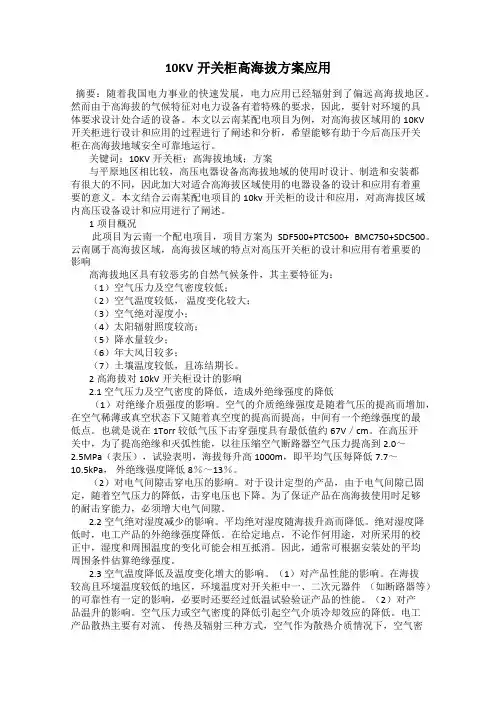

10KV开关柜高海拔方案应用摘要：随着我国电力事业的快速发展，电力应用已经辐射到了偏远高海拔地区。

然而由于高海拔的气候特征对电力设备有着特殊的要求，因此，要针对环境的具体要求设计处合适的设备。

本文以云南某配电项目为例，对高海拔区域用的10KV 开关柜进行设计和应用的过程进行了阐述和分析，希望能够有助于今后高压开关柜在高海拔地域安全可靠地运行。

关键词：10KV开关柜；高海拔地域；方案与平原地区相比较，高压电器设备高海拔地域的使用时设计、制造和安装都有很大的不同，因此加大对适合高海拔区域使用的电器设备的设计和应用有着重要的意义。

本文结合云南某配电项目的10kv开关柜的设计和应用，对高海拔区域内高压设备设计和应用进行了阐述。

1项目概况此项目为云南一个配电项目，项目方案为SDF500+PTC500+ BMC750+SDC500。

云南属于高海拔区域，高海拔区域的特点对高压开关柜的设计和应用有着重要的影响高海拔地区具有较恶劣的自然气候条件，其主要特征为：（1）空气压力及空气密度较低；（2）空气温度较低，温度变化较大；（3）空气绝对湿度小；（4）太阳辐射照度较高；（5）降水量较少；（6）年大风日较多；（7）土壤温度较低，且冻结期长。

2高海拔对10kV开关柜设计的影响2.1 空气压力及空气密度的降低，造成外绝缘强度的降低（1）对绝缘介质强度的影响。

空气的介质绝缘强度是随着气压的提高而增加，在空气稀薄或真空状态下又随着真空度的提高而提高，中间有一个绝缘强度的最低点。

也就是说在1Torr 较低气压下击穿强度具有最低值约67V／cm。

在高压开关中，为了提高绝缘和灭弧性能，以往压缩空气断路器空气压力提高到2.0～2.5MPa（表压），试验表明，海拔每升高1000m，即平均气压每降低7.7～10.5kPa，外绝缘强度降低8％～13％。

（2）对电气间隙击穿电压的影响。

对于设计定型的产品，由于电气间隙已固定，随着空气压力的降低，击穿电压也下降。

10kv 施工方案10kV施工方案一、项目概述本项目是对10kV变电站的一次设备进行维护和改造，为变电站的安全运行和电力供应提供保障。

本方案旨在确保施工工作的质量和安全，最大程度地减少对现有设备的干扰。

二、施工内容1. 对变电站的一次设备进行检修和维护，包括断路器、隔离开关、电流互感器等。

2. 对现有设备进行改造和升级，提高其运行效率和可靠性。

3. 对设备进行必要的试验和检测，确保其符合相关标准和要求。

三、施工步骤1. 施工前准备a. 确定施工计划和时间，与相关部门进行协调。

b. 准备必要的材料和工具。

c. 对施工区域进行消防安全检查，确保施工安全。

2. 施工过程a. 依照现场的变电站布置图，确定施工范围和施工顺序。

b. 对要进行维护和改造的设备进行停电操作，确保施工安全。

c. 进行设备的检修和维护工作，包括清洁、紧固、润滑等。

d. 根据改造方案，对设备进行相应的升级和改造。

e. 进行设备的试验和检测，确保其运行正常。

3. 施工结束a. 清理施工现场，确保周围环境整洁。

b. 进行设备的检验和验收，确保施工质量。

c. 形成相关的施工记录和报告。

四、安全措施1. 施工过程中必须遵守相关安全规定和操作规程，佩戴个人防护用品。

2. 施工现场必须进行划定，设置警示标志和警戒线，确保施工区域的安全。

3. 施工期间，必须遵守临时用电的操作规范，确保用电安全。

4. 施工人员必须定期进行安全教育和培训，增强安全意识。

五、施工计划1. 施工时间：XX年XX月XX日至XX年XX月XX日。

2. 施工人员：由专业施工队伍组成，人员数量根据实际需要确定。

3. 施工进度：a. 第一周：准备工作、材料准备。

b. 第二周至第三周：对一次设备进行维护和改造。

c. 第四周：试验和检测，整理施工记录和报告。

六、质量控制1. 施工过程中，严格按照相关标准和要求进行操作，确保施工质量。

2. 施工结束后，进行设备的检验和验收，确保施工质量达到要求。

高压出线柜改造施工方案一、项目背景随着电力系统的不断发展，高压出线柜所面临的工作环境和工作负荷也在不断增加。

为了提高电力系统的安全性和可靠性，需要对高压出线柜进行改造，以满足新的工作要求。

二、改造目标1.提高高压出线柜的安全性，减少事故的潜在风险；2.提高高压出线柜的运行效率，减少能源损耗；3.提高高压出线柜的可靠性，减少停电时间。

三、改造内容1.更换高压出线柜的主要设备，包括断路器、负荷开关、电流互感器等。

新设备应具备较高的安全性、稳定性和可靠性；2.对高压出线柜进行电气连接的检查和维护，确保连接良好、无松动现象；3.对高压出线柜的绝缘系统进行检查和维护，包括绝缘罩、绝缘配件等，确保绝缘性能良好；4.对高压出线柜的接地系统进行检查和维护，确保接地电阻符合要求；5.对高压出线柜的控制系统进行检查和维护，确保控制功能正常；6.对高压出线柜的故障指示和报警装置进行检查和维护，确保故障和报警能及时发现和处理；7.对高压出线柜的防雷和过电压保护装置进行检查和维护，确保防雷和过电压保护功能正常；8.对高压出线柜的环境温度和湿度进行检测和控制，确保环境条件符合要求；9.对高压出线柜的工作状态进行监测和记录，及时发现和处理问题。

四、施工步骤1.确定改造时间和地点，制定详细的施工计划；2.对高压出线柜进行停电，确保施工安全；3.拆除旧设备，清理施工现场；4.安装新设备，并进行连接和调试；5.进行电气连接的检查和维护；6.进行绝缘系统的检查和维护；7.进行接地系统的检查和维护；8.进行控制系统的检查和维护；9.进行故障指示和报警装置的检查和维护；10.进行防雷和过电压保护装置的检查和维护；11.进行环境温度和湿度的检测和控制；12.进行工作状态的监测和记录；13.进行现场整理和清理；14.进行试验运行和验收；15.恢复电力供应；16.编制改造施工报告。

五、项目经费估算根据改造内容和施工步骤的需求，估算项目经费为XX万元，具体费用包括设备费、人工费、材料费等。

10kVXXX配电安装工程施工方案批准：审核:编制:施工单位：xxxxxx工程有限公司2014年xx月xx日一、编制依据依据xxx供电分公司对xxx10KV配电工程设计方案，按照《电气装置安装工程施工及验收规范》、《中低压配电网标准化作业指导书》、《中低压配电网实用技术指导书》等相关规定，并结合我公司经验制定本方案。

本施工组织方案作为指导施工的依据，突出科学性及可行性，是确保优质、安全、文明、准点完成全部施工任务的重要经济技术文件。

二、工程概况建设地点：xxxxxx建设单位：xxxxxx施工单位：xxxxxxx工程有限公司工期要求：xx年xx月xx日---xx年xx月xx日工程筒介：架设10KV线路xxkM，选用LGJ-120型钢芯铝绞线，组立φ190X10000水泥杆xx基、xx根。

安装xxKVA、xxKVA配变及配套控制系统，安装xxKW高压电机及配套控制系统。

安装真空开关一台，计量装置一套。

三、工程现场管理：1、工程现场环境及自然条件该新建10KV线路工程途经山地。

土质为岩石、坚土，给土方开挖、水泥杆等材料的二次运输带来一定的难度。

山地地面潮湿，湿度大、气温高，现场施工难度较大。

线路跨越处多为山地农田及经济林带，增大施工及赔偿协调难度。

2、施工危险点：触电。

高空坠落和坠物伤人；基坑开挖塌方；倒杆塔、跑线伤人；农用车运水泥杆；机动铰磨拉水泥杆；砍伐树木；防山林火灾措施；防摔跤；交通安全。

四、施工组织措施：为确保本工程施工安全、优质、高效顺利竣工，经公司确定本工程由工程一队负责施工。

施工人员安排和工程分工如下：工程总指挥：xxxx现场组织机构示意图工程负责人：xxx是安全工作的第一负责人。

负责组织制定本工程施工方案及危险点预控方案；组织现场工作负责人员和材料、工具器、车辆的分配和协调；负责施工中与供电分公司、当地政府、村委会、华仁集团锡铜沟矿区等有关部门在工作中各方面的联系、沟通,解决有关工程事务工作。

10kV高压开关柜改造实施方案0 引言20世纪60至70年代建成的变电站中，10kV送配电系统大多为SN10-10型户内少油断路器，存在体积大，重量大，易爆炸，寿命短，噪音大，易造成环境污染等缺陷。

随着国民经济的迅速发展，电网技术的不断提高，真空型断路器由于具有可靠性高、寿命长、体积小、重量轻、不爆炸、低噪音、无污染环境的优点，成了更新换代产品。

近年来，10kV GG1—A（F）高压开关柜无油化改造在各供电局每年大修技改项目中占有重要比重，成了各供电企业的重点改造项目之一。

然而，在已运行变电站中进行开关柜改造，由于用电负荷重、停电时间短，改造工作任务重，施工场地有限等方面的原因，就如何强化管理、优化实施方案，确保改造工程按质、按时、安全顺利完成，成了各供电局及施工单位面临的一道新课题。

本文以110kV老教场变10kVGG-1A柜改造工程为例，对10kV高压开关柜改造工程的实施方案进行了深入探讨和研究。

1 概述110kV老教场变位于贵州盘县，本期工程主要内容为更换10kVI段1#至13# GG-1A柜，新柜采用KYN27-12（Z）型10kV高压开关柜。

工作内容含旧设备拆除、新设备基础改造、新设备安装、保护改造、二次电缆更换及调试等工作量。

具体见表1。

改造后主变进线柜到穿墙套管的连接采用三相封闭式母线桥进行连接。

开关柜上安装有就地保护测控装置，该保护测控装置通过网络与主控制室电脑主机连接，工程内容包括安装就地保护测控装置及相应通讯电缆、交直流电缆及控制电缆；调试部分包括高压开关柜及柜内设备（断路器、电流互感器、电压互感器、避雷器、站用变压器），二次部分包括就地保护测控装置调试。

2 实施方案2.1 实施工序安排1）流水段化分按照本工程情况工作内容主要是：馈线柜负荷转移、旧开关柜拆除、新开关柜安装、电缆敷设及新设备调试。

流水划分时按照此工作内容划分较为合理，工作条理清楚，容易实现更好的实施效果。

2）工艺流程上报停电施工方案（含施工内容、停电计划、停电范围、安全技术措施等内容），停电施工许可作业票办理，负荷转移（电缆转接），拆除原设备、电缆，安装设备并重新敷设电缆和接线，设备本体调试，保护装置试验，分系统调试，复电前系统调试，验收、消缺及投运。

浅谈10kV及以下高压电缆线路零序电流互感器的安装和使用作者：鲁丽玲来源：《中小企业管理与科技·下旬刊》2011年第02期摘要：本文从零序电流互感器的工作原理，阐述了电流互感器在安装和使用过程中存在的一些注意问题以及防范措施。

关键词：高压电缆零序电流互感器安装防范措施为适应工农业的发展，国家对电网建设的投资力度也越来越大，10kV及以下电压等级的出线也越来越多，由于中置式金属封闭开关设备自身的优越性在各变电站、开关站中的广泛应用，他们的出线都是由电缆通过电缆沟引出。

10kV及以下系统采用中性点不接地系统，为提高发生单相接地时的监测零序电流的灵敏度，各变电站、开关站10kV及以下电缆线路零序电流保护装置通常采用外附零序电流互感器的方式。

1 当前出线电缆零序电流互感器安装和使用中存在的一些问题零序电流互感器是一种利用单相接地故障线路的零序电流值较非故障电路大的特征，用电流互感器取出零序电流信号使继电器动作，实现有选择性跳闸或发出信号的装置。

它的基本原理是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零，即ΣI=0，它是用零序电流互感器作为取样元件。

在线路与电气设备正常的情况下，各相电流的矢量和等于零（对零序电流保护假定不考虑不平衡电流），因此，零序电流互感器的二次侧绕组无信号输出（零序电流保护时躲过不平衡电流），执行元件不动作。

当发生接地故障时的各相电流的矢量和不为零，故障电流使零序电流互感器的环形铁芯中产生磁通，零序电流互感器的二次侧感应电压使继电器动作。

实现有选择性跳闸或发出信号的装置。

目前中置式金属封闭开关柜都为紧凑型设计、开关柜内空间较小、且多数出线负荷较大电缆较粗，甚至一个柜内有多根出线电缆，电缆与柜内线路刀闸的搭接极其不便，并且线路刀闸距水平地面的距离很近，使零序电流互感器的安装与电缆头的搭接存在很大困难。

因此在安装和使用中存在很多问题。

1.1 三芯电缆在制作安装过程中通常采用两端接地的方式，在发生单相接地故障时，接地电流不仅可能沿着故障的电缆外铜屏蔽层流动，也可能沿着非故障的电缆外铜屏蔽层流动。
