手工计算钢筋公式大全No1 钢筋下料长度计算公式梁板钢筋的下料长度=梁板的轴线尺寸-保护层(一般25)+上弯勾尺寸180度弯勾=6.25d135°弯钩=90度弯勾=3.5d45度弯勾=4.9d再减去度量差:30度时取0.3d\45度0.5d\60度1d\90度2d\135度3d如果是一般的施工图纸按上面的方法就可以算出来,如板的分布筋\负盘\梁的纵向受力筋\架力筋.如果是平法施工图那就要参考03G101-1B了箍筋的长度外包长度+弯勾长度-6d(6D是3个90°的量度差)弯勾长度(直径)6加100\8加120\10加140 或箍筋个数=梁构件长度-(25保护层)*2/箍筋间距+1No2 预算中钢筋量的计算公式箍筋计算按照净跨算梁的支座不计算箍筋计算通长钢(贯通筋)的时候梁的一端有柱那还有一端是墙的话钢筋需要锚固锚固的长度与支座的宽度有关系,两端不一定长度相等箍筋计算按照净跨-50*2计算中间有柱时扣柱,计算方法同上一条结构各类构件的连接关系问题,也就是谁时谁的支座的问题基础是柱、墙的支座,柱是梁的支座,梁是板的支座、次梁以主梁为支座。
纵向钢筋锚入支座;横向钢筋(箍筋)不进支座,进入支座也是构造要求不是受力要求。
柱、墙进入支座的插筋之箍筋不起箍筋作用,只起稳定作用,只要一个大的方框箍就行,真正上面柱中起箍筋作用时需要隔一拉一。
梁进入支座时也是纵筋进入,但连梁到了顶层要求箍筋进入支座,因为顶层连梁上部受力筋在表皮,锚固不可靠,要靠箍筋把它约束住,不崩出去。
梁箍筋的计算长度是每跨的净跨长减去100MM,也就是说,梁的箍筋是从柱边50MM开始布置的,柱中不布置梁箍筋,但柱箍筋必须布置且加密;这一点在中国抗震设计规范中有明确规定;梁钢筋的锚固问题只与梁下部存不存在支座有关,与支座究竟是柱还是墙或者是其他主梁无关;梁钢筋在支座内的锚固长度问题与梁的类型(框架梁\次梁)和支座类型(边支座\中支座)有关;框架梁在边支座的锚固长度是0.4倍LAE(LAE为一个锚固长度)+弯钩15D(D为钢筋直径);如果边支座的宽度本身不小于钢筋的一倍锚固长度+5d,框架梁的钢筋则可以不必弯钩进行直锚,但此时直锚长度必须不小于一倍锚固长度;框架梁底筋在中支座的的锚固长度为一倍LAE,面部通长筋在跨中1/3区域内连接(冷接或焊接或机械连接),须满足连接长度规范;次梁在边支座的锚固长度是直段12D+弯钩15D,在中支座的锚固长度是12D;记住了,这就是框架梁与次梁的区别;关于梁中架立筋\构造腰筋\抗扭腰筋的连接长度,是一般人容易出错的一个问题:梁中架立筋和构造腰筋的连接长度不论什么梁一律是15D,抗扭腰筋的方式同梁中主筋一样,遵守受力主筋的连接规范;主梁箍筋的加密长度问题,一般人只知道是梁高的1.5倍,此识有误.实际是,一级抗震结构,主梁箍筋加密长度是梁高的2.0倍,二三四级抗震结构,才是梁高的1.5倍柱1/6L.第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋s上部贯通筋(上通长筋1)长度=通跨净跨长+首尾端支座锚固值2、端支座负筋端支座负筋长度:第一排为Ln/3+端支座锚固值;第二排为Ln/4+端支座锚固值3、下部钢筋下部钢筋长度=净跨长+左右支座锚固值注意:下部钢筋不论分排与否,计算的结果都是一样的,所以我们在标注梁的下部纵筋时可以不输入分排信息。
框架梁中纵向钢筋下料长度计算框架梁是一种常见的建筑结构,用于承担建筑物的重力荷载和抗震荷载。
其中,纵向钢筋是框架梁中起到加固和增强梁体承载能力的重要部分。
在进行框架梁纵向钢筋下料长度计算时,需要考虑到钢筋的伸长量、屈服长度、覆盖层等因素。
下面将介绍框架梁纵向钢筋下料长度计算的一般步骤。
第一步:确定纵向钢筋的截面积首先需要明确框架梁的设计要求,包括梁的跨度、承载能力、设计荷载等,以及钢筋的强度等级。
根据这些要求,可以计算出纵向钢筋的截面积。
第二步:确定纵向钢筋的伸长量纵向钢筋在混凝土中会受到拉力,从而发生伸长。
根据材料力学理论,钢筋在受拉时的伸长量可以通过以下公式计算:ΔL=α*ε*L其中,ΔL表示钢筋的伸长量,α为钢筋的温度膨胀系数,ε为混凝土的应变(使用混凝土的受拉弹模),L为钢筋的原始长度。
第三步:确定纵向钢筋的屈服长度纵向钢筋的屈服长度是指钢筋在承受拉力时起作用的长度。
一般而言,框架梁中的纵向钢筋接头的最小长度应大于等于25倍钢筋的直径。
根据这一要求,可以计算出纵向钢筋的屈服长度。
第四步:确定纵向钢筋的最后下料长度最后下料长度是指在考虑伸长量和屈服长度后,钢筋的最终长度。
该长度应满足以下两个条件:1.纵向钢筋的实际长度大于屈服长度;2.纵向钢筋的实际长度减去伸长量大于等于最后下料长度。
根据这两个条件,可以计算出纵向钢筋的最后下料长度。
需要注意的是,在进行纵向钢筋下料长度计算时,还需要考虑到梁端的弯钩长度、悬挑梁的纵向钢筋长度等因素。
这些因素可以根据具体情况进行调整,以满足设计要求。
总结:框架梁纵向钢筋下料长度计算是一项重要的工作。
通过上述步骤的计算,可以确定钢筋的最后下料长度,以便在实际施工中进行钢筋的加工和安装。
这样可以确保纵向钢筋在承载荷载时有足够的长度和截面积,从而满足梁的设计要求。
钢筋下料长度如何计算
首先,要了解钢筋的长度计算需要以下几个要素:梁、柱的尺寸、钢筋的直径和受力形式。
1.梁的钢筋下料长度计算:
钢筋需要在梁的受力区域覆盖,以保证梁的受力性能。
一般情况下,梁的钢筋覆盖层厚度为25mm。
所以,钢筋下料长度 = 梁的截面尺寸 - 钢筋直径 - 钢筋覆盖层厚度的两倍。

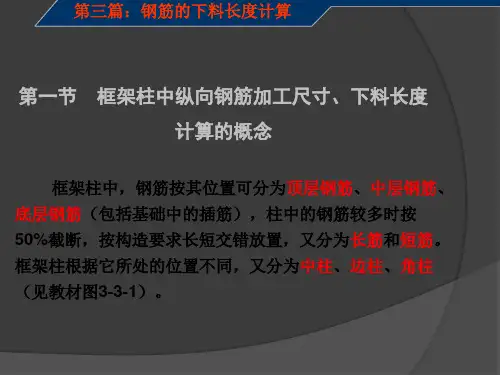

2.柱的钢筋下料长度计算:
柱的钢筋下料长度根据钢筋受压区的高度来确定。
一般情况下,钢筋的下料长度应该大于等于受压区高度的两倍。
受压区高度计算可以根据静力分析进行,也可以根据规范中的柱受力图表进行查找。
3.钢筋的受力形式:
钢筋受力形式有拉力和压力两种。
对于拉力钢筋,其下料长度应为实际需要长度加上一定的储备长度,以便于施工时的调整。
对于压力钢筋,其下料长度应满足钢筋的受压区高度的要求。
需要注意的是,以上的计算方法是基于一般情况下的设计规范和施工要求。
在实际工程中,可能会存在一些特殊情况,比如斜梁、悬挑梁等,需要根据具体情况进行调整和计算。
并且,钢筋的下料长度还需要根据标准长度进行合理的排布和搭接,以尽量减少钢筋的浪费。
总之,钢筋下料长度的计算是建筑工程中重要的一环,需要结合具体的工程设计和规范要求进行计算,并合理安排钢筋的搭接和排布,以确保施工的质量和效率。
钢筋下料计算公式钢筋下料计算公式(结合G101图集)框架梁1。
上部贯穿钢筋(上部贯穿钢筋)长度=左支撑锚固右支撑锚固2的净跨度长度。
端撑负筋端撑负筋长度:第一排为LN/3端撑锚固值;第二排在LN/4端承锚固值的钢筋下.钢筋下料计算公式(结合G101图集)框架梁1、上层贯通钢筋上部贯穿钢筋长度(上部贯穿钢筋)=左支座贯穿锚固和右支座锚固的净跨度长度2.端部支撑的负强化端头支架负筋长度:第一排为LN/3端头支架锚固值;第二行是LN/4端支撑的锚固值钢筋下料计算公式(结合G101图集)3.中间支撑的负筋中间支撑负筋:第一排为ln/3中间支撑值ln/3;第二行是ln/4中间轴承值ln/44.下部加强件下部钢筋长度=净跨度长度左侧支座锚固右侧支座锚固5、腰肌结构钢筋:结构钢筋长度=净跨长+215d扭转加固:算法与通过加固相同6、系带拉杆长度=(梁宽-2保护层)+211.9d(地震钩值)2d7、箍筋箍筋长度=(梁宽-2保护层梁高-2保护层)2 11.9d 8d箍筋数量=2 *【(加密区长度-50)/加密间距1】(未加密区长度/未加密间距-1)8、钢吊架吊杆长度=2*锚具2*斜截面长度,次梁宽度2*50,包括框架梁高度800mm夹角=60;框架梁高度800mm夹角=45其他光束一、非框架梁03G101-1中,对非框架梁加固的简单说明与框架梁加固处理的不同之处在于:1.普通梁设置箍筋时,不再需要区分加密区和非加密区。
2.只需要12d下部纵向钢筋锚入支座的天数;3.上部纵筋锚固在支座内,不再考虑0.5HC 5d的判断值。
解释请参考03G101-1。
二、框架梁1.框支梁支座负筋延伸长度为ln/3;2.下部纵向钢筋端部支撑的锚固值与框架梁的锚固值相同;3.上纵筋中第一排主筋端支撑锚固长度=支撑宽度-保护层梁高-保护层LAE,第二排主筋锚固长度LAE;4.梁中部钢筋延伸至梁端水平直锚,然后横向弯曲15d;5.箍筋加密范围0.2 ln11.5HB;7.侧结构钢筋和扭转钢筋的处理与框架梁一致。
钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化,在配料中不能直接根据图纸中尺寸下料;必须了解对混凝土保护层、钢筋弯曲、弯钩等规定,再根据图中尺寸计算其下料长度。
各种钢筋下料长度计算如下:直钢筋下料长度=构件长度-保护层厚度+弯钩增加长度弯起钢筋下料长度=直段长度+斜段长度-弯曲调整值+弯钩增加长度箍筋下料长度=箍筋周长+箍筋调整值上述钢筋需要搭接的话,还应增加钢筋搭接长度。
1.弯曲调整值钢筋弯曲后的特点:一是在弯曲处内皮收缩、外皮延伸、轴线长度不变;二是在弯曲处形成圆弧。
钢筋的量度方法是沿直线量外包尺寸(图9-46);因此,弯起钢筋的量度尺寸大于下料尺寸,两者之间的差值称为弯曲调整值。
弯曲调整值,根据理论推算并结合实践经验,列于表9-23。
图9-46 钢筋弯曲时的量度方法钢筋弯曲调整值表9-23钢筋弯曲角度 30° 45° 60° 90° 135°钢筋弯曲调整值 0.35d 0.5d 0.85d 2d 2.5d 注:d为钢筋直径。
2.弯钩增加长度钢筋的弯钩形式有三种:半圆弯钩、直弯钩及斜弯钩(图9-47)。
半圆弯钩是最常用的一种弯钩。
直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。
斜弯钩只用在直径较小的钢筋中。
图9-47 钢筋弯钩计算简图(a)半圆弯钩;(b)直弯钩;(c)斜弯钩光圆钢筋的弯钩增加长度,按图9-47所示的简图(弯心直径为2.5d、平直部分为3d)计算:对半圆弯钩为6.25d,对直弯钩为3.5d,对斜弯钩为4.9d。
在生产实践中,由于实际弯心直径与理论弯心直径有时不一致,钢筋粗细和机具条件不同等而影响平直部分的长短(手工弯钩时平直部分可适当加长,机械弯钩时可适当缩短),因此在实际配料计算时,对弯钩增加长度常根据具体条件,采用经验数据,见表9-24。
半圆弯钩增加长度参考表(用机械弯)表9-24钢筋直径(mm)≤6 8~10 12~18 20~28 32~36 一个弯钩长度(mm) 40 6d 5.5d 5d 4.5d 3.弯起钢筋斜长弯起钢筋斜长计算简图,见图9-48。
钢筋的下料长度计算一、直线钢筋下料长度=构件长度-保护层厚度+弯钩增加长度二、弯起钢筋下料长度=直段长度+斜段长度-量度差值弯曲调整值+弯钩增加长度;注意:度量差值=钢筋的外包尺长度减去钢筋的中轴线的长度钢筋在弯曲时:外侧会变长,而内侧会变短,但轴线尺寸不变;所以最外侧的尺寸和中轴线的尺寸就会有一个差值,这个差值就是度量差值,或者叫做弯曲调整值可能我的表达有点不清楚,懂了没要是不明白就给我信息咯;;;;钢筋弯曲角度: 30° 45° 60° 90°135°钢筋弯曲调整值: 0.35d 0.5d 0.85d 2d 2.5d若钢筋需要搭接时,还需加上钢筋的搭接长度;弯钩分为:1;半圆弯钩 2;直弯钩 3;斜弯钩弯钩弯曲度数: 180° 90° 45°弯钩增加长度: 6.25d 3.5d 4.5d注意:要区分开弯曲和弯钩,不然你要晕的;;;;;;弯曲:是不带弯钩的,只是钢筋变曲折而已,例如:弯曲45° 90°弯钩:;就是带弯钩啦;;我怎么觉得这个解释有点怪呢哈哈哈;;;;三、箍筋下料长度=箍筋周长+箍筋调整值分抗震和非抗震,带弯钩和不带弯钩 ;详见下表箍筋的周长=a-2c+2d2+b-2c+2d2 这个公式你也可以自己合并下下;;合并后的公式为:a+b-4c+4d2 也就是:梁的周长-8c+8d=箍筋的周长这个图能看懂吧嘻嘻嘻;解释如下:以梁为例则其中:a为梁宽 b为梁高 c为保护层厚度 d为箍筋的直径钢筋保护层厚度是指,受力主筋外边缘到混凝土表面距离;箍筋调整值抗震和非抗震的不同、外包尺寸减去轴线尺寸的差值就是箍筋调整值是不是有点晕晕的啊;;;;哈哈哈哈 ;;;好多名词解释咯;;;;只要不是一头雾水就好;;;不过等你做完下面的例题,我保证你什么都会了咯;;;;^_^见上图:计算时一定要注意单位哈;;;单位是MM,但是在换算成重量的时候,单位要先换算成为M后,才能计算重量不然要错哦错误!中的钢筋下料长度为:2002+6190+26.2525-2225=6802MM 看这个晕不那我再说详细点咯:2002+6190这个是直线段的长度6.2525这个就是6.25d;;;也就是那两个半圆弯钩的长度2225这个是弯曲了两个90°角所产生的度量差值,弯曲一个90°度量差值是2d;;; 弯曲2个的话自然就22d,d=25mm ,度量差值是要减去的;够详细了吧;;;;;;这可是我吃饭的饭碗啊;;;555555.;;;被你偷学了咯;;以此类推你算第二个吧;;;;相信你没问题咯;;;错误!中的钢筋下料长度为:26.25d+765+6362+3760-40.5d=6824MM为什么减去40.5d呢;;;;我猜你也会这么问;;;;因为钢筋弯曲了4次,每次弯曲的角度是45°,而每弯曲一个45°的度量差值是0.5d;;;;所以4次就是 40.5d 明白了吧;;;嘻嘻嘻嘻;;;也不是想的那么难哈;;;;主要是老师教的好对吧;;;哈哈哈哈哈哈;;;;自恋中;;;;;;;;;;好啦;;;你自己做第四个吧;;;;;错误!:;;;;这个就不要我讲了吧;;;;太简单咯;;你自己算哈嘿嘿偷懒成功最后给你举个算箍筋的例子吧:例:某抗震框架梁截面尺寸为bh=250mm500mm, 梁内箍筋配筋为A6150,梁保护层厚度为25mm ,求一根箍筋的下料长度;解:根据公式:D=2b-2c+2d+2h-2c+2d+调整值或者根据公式:D=2b+h-8c+8d+调整值即:D=2250+500-825+86+110=1458mm式中110是调整值,查表即可是抗震的哦嘻嘻嘻嘻;;;;差不多都会了吧;;;哈哈哈继续努力哈;;;要还有什么不明白的就打电话我咯;;;;;;。
