TD-SCDMA干线放大器用户手册陕西天基通信科技有限责任公司二○○八年十月目 录一、 TD-SCDMA产品介绍 (3)二、 TD-SCDMA干放原理框图 (3)三、 TD-SCDMA干线放大器原理 (3)四、 TD-SCDMA干线放大器特点 (4)五、成本设计创新介绍 (4)六、 TD-SCDMA干线放大器技术指标 (4)七、操作使用说明 (6)八、干放使用调整方法 (10)九、安装要求 (11)1.安装环境 (11)2.设备固定 (11)3.设备接地 (12)一、 TD-SCDMA产品介绍TD-SCDMA(时分双工同步码分多址)是三个3G标准之一,我国自主研发的3G 通信标准,TD-SCDMA标准现在拥有三个频段:1880~1920MHz、2010~2025MHz和2300~2400MHz,我国现在使用的频段为2010~2025MHz。
随着TD-SCDMA网络的不断发展,由于频率较高无线信号传输损耗大,穿透能力差,因此造成了该系统在许多建筑物室内信号覆盖不均,无法全面满足用户使用需求。
为解决该系统在建筑物室内的信号覆盖问题,在TD-SCDMA系统必然中引入了室内信号覆盖系统,该系统通过基站+有源设备(TD-SCDMA干线放大器)+无源天馈系统方式完成室内信号覆盖。
为此我公司自主研发了TD-SCDMA干线放大器,该设备可配合各类基站使用,并通过无源天馈系统,扩大基站的信号覆盖范围,使TD-SCDMA信号达到良好的均匀覆盖。
二、 TD-SCDMA干放原理框图三、 TD-SCDMA干线放大器原理干线放大器内部由功率放大器(Tx AMP)和带通滤波器(BPF)组成下行信号功率放大模块,由低噪声放大器(LNA)组成上行小信号放大模块。
同时采用包络检波同步技术,设计出TD-SCDMA TDD时序控制电路模块,从而实现了对TD-SCDMA控制及业务信道进行有效的控制。
通过监控控制板和数据接口对干线放大器进行监控的数据采集和数据控制。

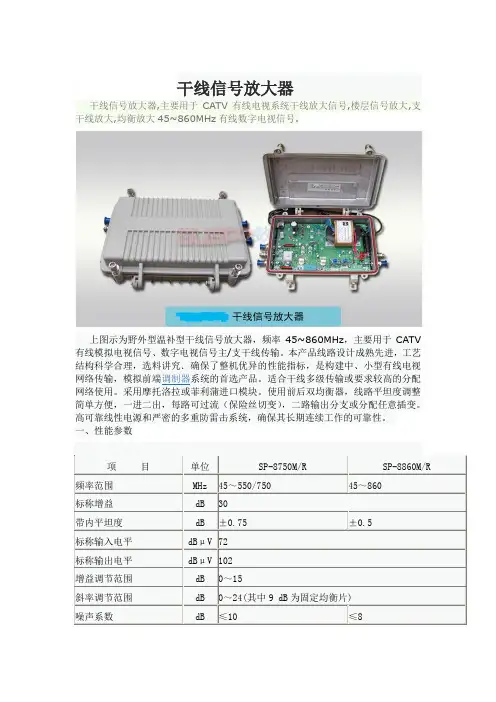

干线信号放大器干线信号放大器,主要用于CATV有线电视系统干线放大信号,楼层信号放大,支干线放大,均衡放大45~860MHz有线数字电视信号.上图示为野外型温补型干线信号放大器,频率45~860MHz,主要用于CATV二、注意事项1、为确保远距离传送之平坦度及低频段讯噪比,请前后均衡同时使用为最佳。
中间频段信号(约80MHz~200MHz处)电平过高时,也必须使用后均衡器,拔出后均衡切换器。
箭头为垂直方向时插入。
如中间段信号过低时,请置后均衡器为通过位置(箭头水平方向时)。
2、最大增益,指衰减器、均衡器为零、温补插件未接、输出插件为分支主输出时的增益。
3、如频道数过大或放大器连续传输级数太多时,为保证图像质量,输出电平应适当减小。
4、必须用带过流保护装置的电源供电器供电。
当使用~60V供电时,在未通电前,首先把开关拔在最高电压档(~60V),然后根据输入电压高低(从带电的输入或输出电缆接线柱上测),拔切换开关(对准相应电压值)即可。
否则变压器易发热,甚至损坏,或者是稳压范围不够,使最大输出电平减小。
5、装机结束,请检查过流情况,无需过流线路时,必需把该路保险丝管拔下;需用过流线路时,也最好用万用表,检查负载有否短路情况(用万用表最小电阻档测量)。
6、维修事项:产品由专业人员维修、安装。
7、产品在通电前,必须先接好大地。
切记!!四产品结构说明:低压(~60V)供电1、RF输入口2、输入检测口:-20dB3、输入过流保险丝10A(无需过电时,拔下此管)4、可调衰减器(输入电平太高时使用)5、可调均衡器6、温补切换器(箭头方向水平未加温补箭头方垂直已加温补,总增益减 3dB)7、放大模块8、输出分支器或分配器插件(选用)9、输出口I10、输出I检测口:-30dB11、输出口Ⅱ(-10 dB或-4 dB)12、+24V电源指示灯13、输出口I过流保险丝10A(无需过电时,拔下此管)14、输出口Ⅱ过流保险丝10A/250V(无需过电时,拔下此管)15、本机电源工作保险丝管(1A/250V)16、交流输入电压选择开关17、后均衡器(固定9 dB)切换器,箭头方向水平为未加均衡,箭头方向垂直已加均衡。
前言本手册的用途和对象用途:为了保证奥维干线放大器设备安装质量符合奥维通信股份有限公司的质量标准规范,特制定本手册。
本手册详细介绍了干线放大器AW900A-6003G和本地监控测试软件,叙述了干线放大器AW900A-6003G的用途、安装、功能、操作、开通及维护。
对象:本手册适用对象为干线放大器AW900A-6003G安装与开通人员、工程督导及其他相关人员。
声明:由于设备和监控测试软件的不断更新和完善,本手册中的内容可能与实际产品不完全相符,敬请谅解。
如需查询产品的更新情况,请联系当地分支机构。
目录前言 (i)1、安全 (1)1.1、安全说明 (1)1.2、安全须知 (1)1.2.1、高压 (1)1.2.2、供电 (1)1.2.3、雷雨 (1)1.2.4、静电 (1)1.2.5、电池 (2)1.2.6、接地 (2)1.2.7、高温 (2)1.2.8、重量 (2)1.2.9、标识 (2)1.2.10、信号 (2)1.2.11、人员 (2)2、概述 (3)2.1、主要用途 (3)2.2、适用范围 (3)2.3、分类 (3)2.4、型号说明 (3)2.5、工作条件 (3)2.6、工作原理 (3)2.7、原理框图 (4)2.8、主要技术指标 (4)参见设备出厂检测报告。
(4)3、包装与运输 (5)3.1、包装 (5)3.2、运输 (5)4、设备安装开通流程 (6)4.1、工程勘测 (6)4.2、工程设计 (7)4.3、工程施工 (7)4.4、开箱验货 (7)4.5、硬件安装 (7)4.6、检查及上电 (7)4.7、软件安装 (7)4.8、系统开通和测试 (7)4.9、验收割接 (7)4.10、系统运行 (7)5、硬件安装 (8)5.1、安装前准备 (8)5.1.1、工程方案 (8)5.1.2、站址选择 (8)5.2、安装工具 (8)5.3、拆箱与清点货单 (9)5.3.1、产品拆箱 (9)5.3.2、清点货单 (9)5.4、设备安装 (9)5.4.1、墙壁安装 (9)5.5、接地 (10)5.6、供电系统 (10)5.7、设备位移告警线的连接 (10)5.8、射频电缆连接 (10)5.9、备用电池连接 (11)5.10、SIM卡插装 (11)5.10.1、SIM卡插装方法 (11)5.10.2、Modem 状态指示灯 (11)6、开通与调试 (12)6.1、干线放大器调试所需工具 (12)6.2、干线放大器开通调试流程 (13)6.2.1、天馈系统的驻波比测试 (14)6.2.2、测量干线放大器的输入输出功率达到要求 (14)6.2.3、测量干线放大器的上行噪声确定上行增益 (14)6.2.4、干线放大器的下行增益 (15)6.2.5、上下行链路平衡 (15)6.2.6、用监控设置干线放大器其他相关参数 (15)6.2.7、拨打测试 (16)7、监控软件 (17)7.1、监控软件概述 (17)7.2、软件安装环境 (17)7.3、监控软件安装 (18)7.4、监控软件卸载 (19)7.5、监控软件使用 (20)7.5.1、查找正确串口 (20)7.5.2、启动监控软件 (20)7.5.3、选择设备类型 (21)7.5.4、参数设置和查询 (21)7.5.5、软件其它功能 (22)8、监控扳操作 (27)8.1、概述 (27)8.2、站点编号 (27)8.3、设备编号 (28)8.4、开站上报 (28)8.5、巡检上报 (28)8.6、修复上报 (28)8.7、配置变化上报 (28)8.8、其它显示 (29)9、安泰信5011频谱仪的使用及注意事项 (30)9.1、校准仪表 (30)9.2、最大输入和功率显示 (30)10、安立手持频谱Spectrum Master(MS2711D)基本使用方法 (30)11、直放站产品型号说明 (33)1、安全在安装和操作奥维干线放大器AW900A-6003G之前,请务必仔细阅读本安全须知,认真遵守安全事项。
GSM(移动)干线放大器用户手册GSM(移动)干线放大器用户手册版本:V1.0编写:日期:审核:日期:批准:日期:上海市东洲罗顿通信技术有限公司尊敬的客户:您好!感谢您选用我公司产品。
本手册(版本V1.0)是GSM干线放大器产品的主要附件之一。
为了保证GSM 干线放大器产品(设备)安装、使用的顺利进行,防止安装、使用不当造成设备损坏及对人体健康造成的不良影响,请仔细阅读并妥善保存本手册。
本手册介绍了GSM产品的基本概念和使用常识,便于用户能够正确地安装、开通、维护该系统。
本手册主要包括以下内容:●概述:介绍GSM干线放大器产品在GSM室内覆盖方案中的地位、作用和意义。
●工作原理:主要介绍WCDMA干线放大器产品的组成、基本工作原理。
●技术指标:列出GSM干线放大器产品的主要技术指标。
●设备安装:介绍GSM干线放大器产品的工程安装相关事项,包括安装流程、安全注意事项、实地勘查、安装设备检查、安装工具准备、以及设备的安装步骤等内容。
●设备开通:介绍GSM干线放大器产品安装后的开通、调试方法、步骤。
●设备维护:介绍GSM干线放大器产品的维护常识。
●设备常见故障与排除方法:介绍GSM干线放大器产品运行后可能出现的常见故障及其排除方法。
●附件:较为详细地描述了GSM网络的室内覆盖方案。
说明:1、本手册中提供的各种产品、安装等图片仅供参考(以实物为准)。
2、由于产品的升级可能导致本手册未能及时得到更新,敬请谅解。
3、售后服务:若设备发生故障,请直接联系我公司当地技术支持人员或我公司客户服务人员。
由于人为技术性、破坏性等非正常安装、使用造成的损失与我公司无关。
4、版权声明:本手册的版权归本公司所有。
目录1 概述 (1)2 工作原理 (2)3 技术指标 (3)4 设备安装 (4)4.1安装流程 (4)4.2安全注意事项 (4)4.3实地勘测 (5)4.3.1 电磁环境勘测 (5)4.3.2 安装环境勘测 (6)4.4安装设备检查 (7)4.5安装工具准备 (8)4.6设备安装 (9)4.6.1 实物图片 .................................................................. 错误!未定义书签。

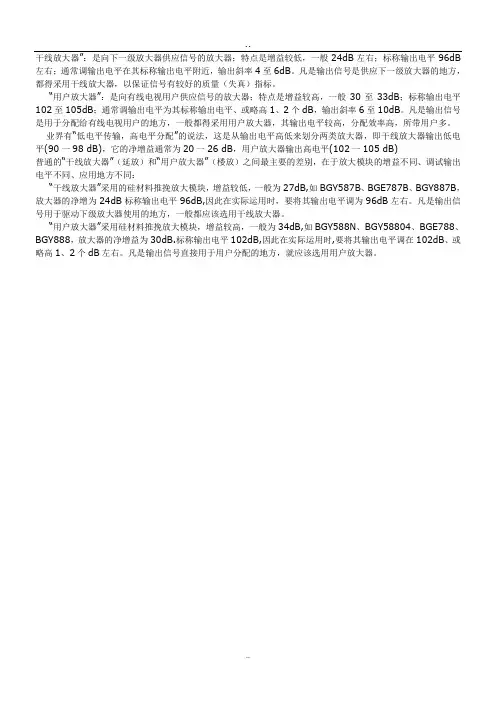

..干线放大器”:是向下一级放大器供应信号的放大器;特点是增益较低,一般24dB左右;标称输出电平96dB 左右;通常调输出电平在其标称输出电平附近,输出斜率4至6dB。
凡是输出信号是供应下一级放大器的地方,都得采用干线放大器,以保证信号有较好的质量(失真)指标。
“用户放大器”:是向有线电视用户供应信号的放大器;特点是增益较高,一般30至33dB;标称输出电平102至105dB;通常调输出电平为其标称输出电平、或略高1、2个dB,输出斜率6至10dB。
凡是输出信号是用于分配给有线电视用户的地方,一般都得采用用户放大器,其输出电平较高,分配效率高,所带用户多。
业界有“低电平传输,高电平分配”的说法,这是从输出电平高低来划分两类放大器,即干线放大器输出低电平(90一98 dB),它的净增益通常为20一26 dB,用户放大器输出高电平(102一105 dB)普通的“干线放大器”(延放)和“用户放大器”(楼放)之间最主要的差别,在于放大模块的增益不同、调试输出电平不同、应用地方不同:“干线放大器”采用的硅材料推挽放大模块,增益较低,一般为27dB,如BGY587B、BGE787B、BGY887B,放大器的净增为24dB标称输出电平96dB,因此在实际运用时,要将其输出电平调为96dB左右。
凡是输出信号用于驱动下级放大器使用的地方,一般都应该选用干线放大器。
“用户放大器”采用硅材料推挽放大模块,增益较高,一般为34dB,如BGY588N、BGY58804、BGE788、BGY888,放大器的净增益为30dB.标称输出电平102dB,因此在实际运用时,要将其输出电平调在102dB、或略高1、2个dB左右。
凡是输出信号直接用于用户分配的地方,就应该选用用户放大器。
..。

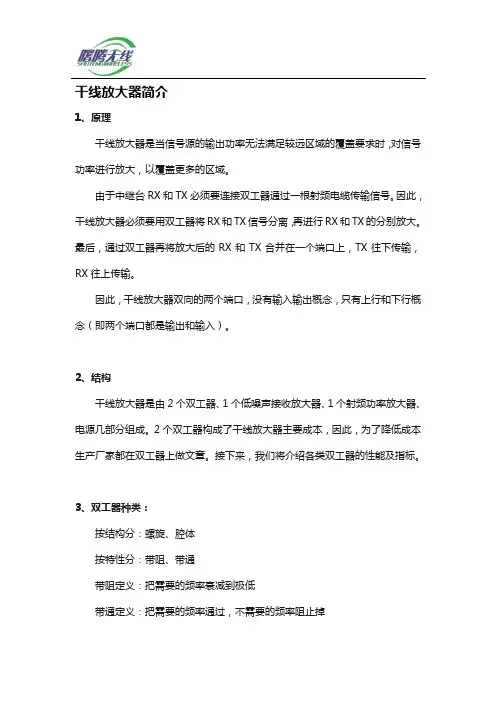

干线放大器简介
1、原理
干线放大器是当信号源的输出功率无法满足较远区域的覆盖要求时,对信号功率进行放大,以覆盖更多的区域。
由于中继台RX和TX必须要连接双工器通过一根射频电缆传输信号。
因此,干线放大器必须要用双工器将RX和TX信号分离,再进行RX和TX的分别放大。
最后,通过双工器再将放大后的RX和TX合并在一个端口上,TX往下传输,RX往上传输。
因此,干线放大器双向的两个端口,没有输入输出概念,只有上行和下行概念(即两个端口都是输出和输入)。
2、结构
干线放大器是由2个双工器、1个低噪声接收放大器、1个射频功率放大器、电源几部分组成。
2个双工器构成了干线放大器主要成本,因此,为了降低成本生产厂家都在双工器上做文章。
接下来,我们将介绍各类双工器的性能及指标。
3、双工器种类:
按结构分:螺旋、腔体
按特性分:带阻、带通
带阻定义:把需要的频率衰减到极低
带通定义:把需要的频率通过,不需要的频率阻止掉
螺旋结构:包含带阻、带通
腔体结构:只有带通
4、干线放大器种类:
从上述表格中看出,
(1)干线放大器价格完全取决于用哪类双工器。
(2)用几级低噪声接收放大器。
(3)用几级射频功率放大器推动。
移动通信干线放大器 使用说明书2008年9月目录前 言 (3)第一章 产品介绍 (4)1.1概述 (4)1.2设备的主要特点 (4)1.3设备工作原理 (4)第二章 主要技术性能和技术条件 (5)2.1主要技术性能指标 (5)2.2通用技术条件 (6)第三章 设备开通 (7)3.1设备安装前的准备工作 (7)3.2设备安装与开通步骤 (7)3.3设备安装与开通注意事项 (10)3.4设备与附件 (11)第四章 系统的维护与保养 (12)4.1系统维护 (12)4.2系统保养 (12)第五章 安全使用注意事项 (13)第六章 附 则 (14)前 言版权所有,侵权必究。
本公司对本手册保留一切权利。
任何单位和个人,未经公司的书面许可,不得擅自摘抄、复制本手册(包括电子版本)的部分或全部,并不得以任何形式进行传播。
本手册仅供参考,如有改动恕不另行通知。
本使用说明书主要介绍的是移动通信干线放大器的安装、使用和维护方法,用户在安装和使用该设备之前,请认真阅读本手册。
一、设备安全使用要则1.MS、BS射频信号接口严禁空载。
连接或断开电缆前必须先切断设备电源。
2.注意防护信号接口,防止撞坏接头;同时防止杂物、灰尘落入。
3.非专业维护人员,不得随意拆开设备,以免损坏设备。
4.维护设备时,应采取静电防护措施。
5.注意对雷电和电源浪涌的防护,电源要有必要的防雷设施,不要将设备和大功率用电器安装在同一电源支路上。
二、参考技术规范1.3GPP TS25.105 《UTRA (BS) TDD: Radio transmission and reception》2.GB/T2423.1-2001《电工电子产品基本环境试验规程 试验A:低温试验方法》3.GB/T2423.2-2001《电工电子产品基本环境试验规程 试验B:高温试验方法》4.《GSM数字蜂窝移动通信网干线放大器技术要求和测试方法》5.GB15842-1995《移动通信设备安全要求和试验方法》6.《900MHz1800MHz GSM直放站技术要求和测试方法》7.《GSM直放站测试规范(监控协议联通GSM1.0)》8.《中国移动直放站监控系统功能规范1.0.0》第一章 产品介绍1.1 概述本产品通过直接从基站耦合信号,进行双向放大,适合于建筑物、地下室、隧道、大商场、超市等室内环境,解决无线信号的盲区和弱区的覆盖问题。
有线电视智能干线信号放大器作者:刘秀军来源:《科技创新与应用》2014年第24期摘要:有线电视信号在线缆传输中会有损耗,因此会在传输通路中增加放大器,但是,为了保证用户端信号的稳定,增加的放大器经常需要定期调整。
因为线缆老化、器件损耗等原因,线路中传输的有线信号会变化,只有定期调整放大器,才能保持用户端的信号稳定。
文章阐述了有线电视智能干线放大器的设计与制作。
关键词:有线电视;放大器;单片机;智能控制有线电视信号在线缆传输中会有损耗,因此会在传输通路中增加放大器,但是,为了保证用户端信号的稳定,增加的放大器经常需要定期调整。
因为线缆老化、器件损耗等原因,线路中传输的有线信号会变化,只有定期调整放大器,才能保持用户端的信号稳定。
那么。
能让线缆传输中增加的放大器变得智能一些吗?可以根据信号质量不断的自动调整,避免了定期的人为调整工作?下面就来设计一个。
首先,需要一个干线放大器,能给传输过来的信号加油,让信号继续高质量传输。
但是,把信号放大多少呢?不能太小,太小就不能掩盖系统噪声,不能保证信号质量。
也不能太高,太高会造成信号失真,对环境产生电磁干扰等很多问题。
想办法智能控制吧。
既然要智能控制,肯定需要一个大脑,选一个单片机电路吧。
让这个大脑直接控制放大器,有了智能的大脑,就能保证放大器不会放大过小或过高了。
保证了用户端的信号质量稳定。
但是,大脑怎样知道当前线缆中的信号质量呢?想知道有线电视系统中的信号质量,当然需要一种可以识别信号质量的电路,例如,目前市场上的场强测量仪,可以监测到有线电视信号的传输质量。
当然,直接把一台场强仪放到这里就太庞大了,我们可以只参考场强仪的射频信号采集电路,使用高频头组合解调电路,把有线电视系统的信号采集出来,然后传输给单片机大脑。
于是,大脑单片机就知道线缆中的信号质量了。
大脑分析思考线缆中的信号质量,检测到信号低就控制放大器多放大些,检测到传输过来的信号高,就控制放大器少放大些。
FDQ-150双向干线放大器使用说明书一、产品说明1.FDQ-150型双向干线放大器主要应用于对讲机系统信号无法满足覆盖区域时。
2.每一台FDQ-150双向干线放大器都经过严格的质量检测,性能稳定可靠。
3. FDQ-150双向干线放大器分为A/B型两种规格:A型(标准型)在出厂前已由生产厂家设定调整好各项指标。
B型(接收增益加强型),是根据客户通信网的特殊情况,专门订做适用于通信信号环境较为复杂的区域和大型的室内信号覆盖通信工程在串联了多台A型双向干线放大器以后需要提高接收端增益补偿的。
二、设备安装1.在室内合适的位置安装双向干线放大器,注意:*方便电缆接入。
*远离高温,油污。
2.按照双向干线放大器底部的螺丝孔尺寸,在墙上打4个直径8mm的孔,平衡固定双向干线放大器。
3. 双向干线放大器下端有两个N-K型输入、输出电缆接头,分别标明“INPUT”,“OUTPUT”。
连接时,把OUTPUT端子连接到室内信号电缆分布系统。
把INPUT端子连接到中转台的电缆输出信号端口。
注意:*输入、输出电缆避免靠近和平行铺设,应尽可能地相互远离,以避免自激。
*双向干线放大器禁止与带有磁场的物品接触。
三、测试与调节1.将双向干线放大器电源插头插入电源插座,开启电源开关,此时电源开关上指示灯点亮,若指示灯不亮,请检查电源插座是否有电或接线是否正确。
四、维护双向干线放大器应注意防水。
双向干线放大器不需要特殊维护。
要清洁时,可用湿的软布轻轻擦去灰尘。
五、技术指标六、机械尺寸:L570mm×W400mm×H120mm七、输入双向干线放大器的最大功率最好控制在30毫瓦以内。
八、特别注意:中继台,合路器,分路器,双工器,双向干线放大器,天线的全部接头必须连接牢固以后才能进行测试使用,否则某一个端口没有负载会烧坏设备。
*通过ISO9001国际质量体系认证*中国电子科技集团公司第七研究所广州通信研究所电话:(020) 8421 9645 8411 9798广州杰赛科技股份有限公司(天馈技术开发中心)传真:(020) 8421 9645地址:广州市新港中路381号邮编:510310Email:*******************。

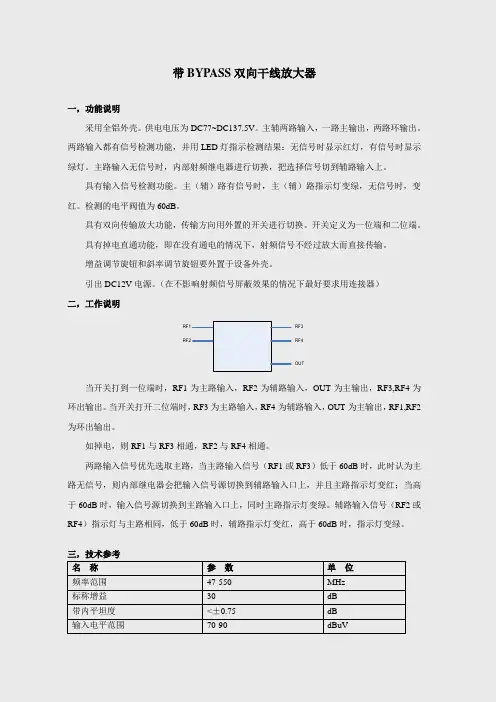

带BYPASS 双向干线放大器一,功能说明采用全铝外壳。
供电电压为DC77~DC137.5V 。
主辅两路输入,一路主输出,两路环输出。
两路输入都有信号检测功能,并用LED 灯指示检测结果:无信号时显示红灯,有信号时显示绿灯。
主路输入无信号时,内部射频继电器进行切换,把选择信号切到辅路输入上。
具有输入信号检测功能。
主(辅)路有信号时,主(辅)路指示灯变绿,无信号时,变红。
检测的电平阀值为60dB 。
具有双向传输放大功能,传输方向用外置的开关进行切换。
开关定义为一位端和二位端。
具有掉电直通功能,即在没有通电的情况下,射频信号不经过放大而直接传输。
增益调节旋钮和斜率调节旋钮要外置于设备外壳。
引出DC12V 电源。
(在不影响射频信号屏蔽效果的情况下最好要求用连接器)二,工作说明放大器RF1RF2OUTRF3RF4当开关打到一位端时,RF1为主路输入,RF2为辅路输入,OUT 为主输出,RF3,RF4为环出输出。
当开关打开二位端时,RF3为主路输入,RF4为辅路输入,OUT 为主输出,RF1,RF2为环出输出。
如掉电,则RF1与RF3相通,RF2与RF4相通。
两路输入信号优先选取主路,当主路输入信号(RF1或RF3)低于60dB 时,此时认为主路无信号,则内部继电器会把输入信号源切换到辅路输入口上,并且主路指示灯变红;当高于60dB 时,输入信号源切换到主路输入口上,同时主路指示灯变绿。
辅路输入信号(RF2或RF4)指示灯与主路相同,低于60dB 时,辅路指示灯变红,高于60dB 时,指示灯变绿。
三,技术参考 名 称 参 数 单 位 频率范围 47-550 MHz 标称增益 30 dB 带内平坦度 <±0.75 dB 输入电平范围70-90dBuV最大输出电平(主输出口)117 dBuV增益调节范围0-20 dB斜率调节范围0-20 dB载波二次互调比≥54dB噪声系数≤7dB反射损耗≥16dB抗雷击电压5(10/700us)KV供电电压DC110 (75-137) V功率≤30W工作温度-10~70 ℃储存温度-25~75 ℃外形尺寸≤270 x 200 x 85(长宽高) mm四,对外接口说明接口型号备注RF主路输入接口RF1 特殊RF射频头一位端时RF辅路输入接口RF2 特殊RF射频头一位端时RF主输出接口OUT 特殊RF射频头RF环输出接口RF3 特殊RF射频头二位端时,为主路输入RF环输出接口RF4 特殊RF射频头二位端时,为辅路输入增益调节旋钮圆型旋钮(内嵌于孔内)斜率调节旋钮圆型旋钮(内嵌于孔内)主路输入信号指示灯5mm圆头LED红绿灯辅路输入信号指示灯5mm圆头LED红绿灯DC110V电源供电输入配尼克斯5.08间距3PIN端子方向选择开关船型开关五,验收时测试说明(后续再细化测试方法)1、设备为铁路行业专用产品,需符合铁标规定的基本高低温,震动冲击和电磁兼容要求。
WCDMA干线放大器用户手册版本号:V2.0深圳市天彦通信技术有限公司2008年10月目录一、概述 (4)二、WCDMA干线放大器简介 (5)2.1简介 (5)2.2基本工作原理 (5)2.3技术特点 (6)2.4接口说明 (6)2.5技术指标 (7)三.监控操作说明 (8)3.1监控系统简介 (8)3.2本地监控操作流程及说明 (8)3.21软件安装: (8)3.22界面介绍: (8)3.23功能介绍 (9)3.3远程监控操作流程及说明 (11)3.4使用说明 (12)四、使用说明 (13)4.1站址的选择 (13)4.2安装说明 (13)4.3调试开通 (13)五、系统维护 (14)六、维护说明 (15)6.1故障现象 (15)6.2故障检查和维护 (15)七、售后服务 (16)7.1介绍: (16)7.2售后服务承诺 (16)一、概述近年来,随着移动通讯的迅速发展,城市里移动用户的飞速增加以及高层建筑越来越多,话务密度和覆盖要求也不断上升。
这些建筑物规模大对移动电话信号有很强的屏蔽作用。
如在大型建筑物的地下层及电梯等位置,移动通信信号的屏蔽作用较强,通常是移动通信的盲区;在低中层,由于建筑密度大及建筑结构的原因造成移动通信的阴影区和弱信号区;在高层,一方面由于受基站天线的高度限制,可能无法正常覆盖;另一方面由于来自周围不同基站信号的重叠,易产生乒乓效应,造成手机频繁切换,甚至掉话,严重影响了手机的正常使用。
另外,在有些建筑物内,虽然手机能够正常通话,但是用户密度大,基站信道拥挤,手机上线困难。
我司自行研制出的移动通信室内覆盖系统,成功的实现了室内移动信号覆盖的具体解决方案,有效地改善了大型楼宇的信号覆盖状况,增强了室内有效话务量和减少掉话次数,大大提高了通信质量。
该系统体积小、外型美观、重量轻、安装方便、组网灵活、性能可靠,并已在国内许多地方安装使用,性能一直稳定。
二、WCDMA干线放大器简介2.1简介WCDMA干线放大器是一种用于弥补移动网络中基站覆盖不足,扩大基站覆盖范围,填充覆盖盲区的一种极其有效的设备。
干线放大器衰减器
干线放大器和衰减器是无线通信领域中常用的两种设备。
干线放大器是一种用于放大信号强度的电子设备,主要用于增强信号的传输距离和质量,在无线通信中起到重要的作用。
而衰减器是一种用于减小信号强度的设备,主要用于控制信号的传输距离和质量,以达到适当的信号水平。
干线放大器通常由放大器芯片、功率放大器、增益控制器、输入/输出端口等组成,可分为室内型和室外型两种。
室内型干线放大器
适用于小范围覆盖,如家庭或办公室等,而室外型则适用于大范围覆盖,如城市或农村等。
干线放大器的优点是可以大幅度增强信号的传输距离和质量,缺点是会增加干扰和噪声,可能导致系统故障。
衰减器通常由可调衰减器、固定衰减器、反向衰减器等组成,可分为室内型和室外型两种。
室内型衰减器适用于小范围覆盖,如家庭或办公室等,而室外型则适用于大范围覆盖,如城市或农村等。
衰减器的优点是可以减小信号的传输距离和质量,以达到适当的信号水平,缺点是对信号质量影响较大,可能导致信号失真。
总的来说,干线放大器和衰减器都是无线通信中重要的设备,用于控制信号的传输距离和质量,以确保通信的稳定和可靠。
根据不同的需求,可以选择合适的干线放大器和衰减器组合,以达到最佳的通信效果。
- 1 -。
干线放大器原理
干线放大器是一种电子设备,用于增强干线上的信号强度,以便能够传输更长的距离或连接更多的设备。
其原理如下:
1. 输入信号:干线放大器接收到输入信号,可以是来自音频、视频、数据等不同类型的信号。
2. 放大器电路:干线放大器内部包含一个放大器电路,通常采用放大管或半导体放大器来放大信号。
放大器的主要作用是将输入信号的电压或电流进行放大,以增强信号的强度。
3. 电源供应:为了提供足够的功率给放大器电路,干线放大器通常需要连接到一个适当的电源,以确保放大器能够正常工作。
4. 输出信号:放大器电路将输入信号放大后,产生一个输出信号。
该输出信号具有较高的功率和较强的信号强度,可以在干线上传输更长的距离或连接更多的设备。
总结:干线放大器通过增强干线上的信号强度来扩展传输距离或连接更多设备,核心原理是通过放大器电路将输入信号放大,并通过适当的电源供应提供足够的功率给放大器电路。
干线放大器的主要技术参数衡量一个放大器能否满足要求,主要有以下几项主要技术参数:(1)工作频带和幅频特性。
能够使放大器正常工作的频率范围称为放大器的工作频带,工作频带内最高频率与最低频率之差称为放大器的带宽。
幅频特性是表示在工作频带内各频率点电平相对基准频率点输出电平的变化量,有时用带内平坦度来表示放大器幅频特性。
目前有的干线放大器的带内平坦度可以达到±0.25dB。
(2)增益。
增益是放大器对信号的放大倍数,常用dB表示,也就是输出电平与输入电平之差。
在宽带放大器中,用最高频道的输出与输入电平之差来代表放大器的增益,干线放大器的增益通常为22dB、26dB和33dB,增益的大小主要由选用放大器模块来确定。
(3)噪声系数。
噪声系数是衡量放大器内部杂波的一个指标,它只与放大器本身有关,而与输入端信号电平的高低无关。
噪声系数常用dB表示,噪声系数越低,放大器的性能越好。
放大器的噪声系数一般要求小于10dB,天线放大器要求在7dB以下,最好是3dB。
(4)反射损耗。
反射损耗的定义为入射波幅度与反射波幅度之比的对数,是衡量放大器的输入、输出阻抗与电缆阻抗匹配的程度,用dB 表示。
反射损耗越大,表示匹配越好,一般应在10dB以上。
(5)标称输入电平。
是指满足干线放大器性能参数的输入电平范围内的中心点。
(6)标称输出电平。
是指在标称输入电平和在标称增益下干线放大器的输出电平。
(7)信号交流声比。
是指信号与寄生调幅到载波信号上的电源交流峰值之比。
(8)非线性失真指标。
由于晶体管伏安特性的非线性,在放大器中存在着非线性失真。
非线性失真指标的好坏,同放大器的工作电平、频道数等有关。
对于一个确定的放大器,其工作电平越高,频道数越多,非线性失真指标越差。
在电缆传输系统中,非线性失真指标主要由干线放大器来决定:好的干线放大器在特定的输出测试电平下,载波二次互调比应在80dB以上;交扰调制比在60dB以上:载波复合三次差拍比在65dB以上。
