干线放大器

干线信号放大器干线信号放大器,主要用于CATV有线电视系统干线放大信号,楼层信号放大,支干线放大,均衡放大45~860MHz有线数字电视信号.上图示为野外型温补型干线信号放大器，频率45~860MHz，主要用于CATV二、注意事项1、为确保远距离传送之平坦度及低频段讯噪比，请前后均衡同时使用为最佳。

中间频段信号（约80MHz～200MHz处）电平过高时，也必须使用后均衡器，拔出后均衡切换器。

箭头为垂直方向时插入。

如中间段信号过低时，请置后均衡器为通过位置（箭头水平方向时）。

2、最大增益，指衰减器、均衡器为零、温补插件未接、输出插件为分支主输出时的增益。

3、如频道数过大或放大器连续传输级数太多时，为保证图像质量，输出电平应适当减小。

4、必须用带过流保护装置的电源供电器供电。

当使用～60V供电时，在未通电前，首先把开关拔在最高电压档（～60V），然后根据输入电压高低（从带电的输入或输出电缆接线柱上测），拔切换开关（对准相应电压值）即可。

否则变压器易发热，甚至损坏，或者是稳压范围不够，使最大输出电平减小。

5、装机结束，请检查过流情况，无需过流线路时，必需把该路保险丝管拔下；需用过流线路时，也最好用万用表，检查负载有否短路情况（用万用表最小电阻档测量）。

6、维修事项：产品由专业人员维修、安装。

7、产品在通电前，必须先接好大地。

切记！！四产品结构说明：低压（～60V）供电1、RF输入口2、输入检测口：-20dB3、输入过流保险丝10A（无需过电时，拔下此管）4、可调衰减器（输入电平太高时使用）5、可调均衡器6、温补切换器（箭头方向水平未加温补箭头方垂直已加温补，总增益减 3dB）7、放大模块8、输出分支器或分配器插件（选用）9、输出口I10、输出I检测口：-30dB11、输出口Ⅱ（-10 dB或-4 dB）12、+24V电源指示灯13、输出口I过流保险丝10A（无需过电时，拔下此管）14、输出口Ⅱ过流保险丝10A/250V（无需过电时，拔下此管）15、本机电源工作保险丝管（1A/250V）16、交流输入电压选择开关17、后均衡器（固定9 dB）切换器，箭头方向水平为未加均衡，箭头方向垂直已加均衡。

馈线供电1W干线放大器使用说明书
型号：GXFDQ-400-1W
用于电缆型对讲机楼宇覆盖系统中终端信号增强放大
1:上行信号增益大于30DB
2:下行信号增益大于30DB
3:上行发射信号最大功率：0.1W（20DBM）
4:下行发射信号最大功率：1W（30DBM）
5:端口输入/输出阻抗：50欧姆
6：电源电压，馈线供电，9V
7：功耗：10W
8：用户指定频点调测
9：电缆系统专用
10:对中转台的频率有要求：
若在400MHZ低段，则工作频率要在412/422MHZ，正负2MHZ范围内若在400MHZ高段，则工作频率要在455/465MHZ，正负2MHZ范围内
馈线供电1W对讲机干线放大器：基站端口接通向馈线电源的电缆
天线端口接室内天线
基站端口输入射频信号应小于20DBM(100MW),不然有可能烧毁放大器。

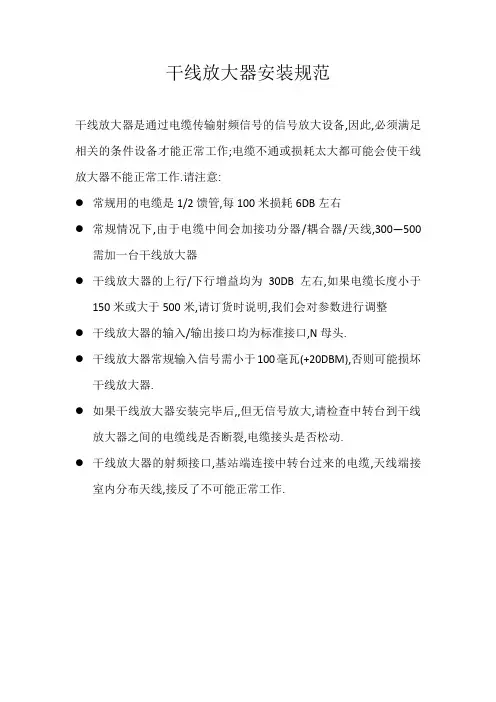

干线放大器安装规范
干线放大器是通过电缆传输射频信号的信号放大设备,因此,必须满足相关的条件设备才能正常工作;电缆不通或损耗太大都可能会使干线放大器不能正常工作.请注意:
●常规用的电缆是1/2馈管,每100米损耗6DB左右
●常规情况下,由于电缆中间会加接功分器/耦合器/天线,300—500
需加一台干线放大器
●干线放大器的上行/下行增益均为30DB左右,如果电缆长度小于
150米或大于500米,请订货时说明,我们会对参数进行调整
●干线放大器的输入/输出接口均为标准接口,N母头.
●干线放大器常规输入信号需小于100毫瓦(+20DBM),否则可能损坏
干线放大器.
●如果干线放大器安装完毕后,,但无信号放大,请检查中转台到干线
放大器之间的电缆线是否断裂,电缆接头是否松动.
●干线放大器的射频接口,基站端连接中转台过来的电缆,天线端接
室内分布天线,接反了不可能正常工作.。

干线放大器简介
1、原理
干线放大器是当信号源的输出功率无法满足较远区域的覆盖要求时，对信号功率进行放大，以覆盖更多的区域。

由于中继台RX和TX必须要连接双工器通过一根射频电缆传输信号。

因此，干线放大器必须要用双工器将RX和TX信号分离，再进行RX和TX的分别放大。

最后，通过双工器再将放大后的RX和TX合并在一个端口上，TX往下传输，RX往上传输。

因此，干线放大器双向的两个端口，没有输入输出概念，只有上行和下行概念（即两个端口都是输出和输入）。

2、结构
干线放大器是由2个双工器、1个低噪声接收放大器、1个射频功率放大器、电源几部分组成。

2个双工器构成了干线放大器主要成本，因此，为了降低成本生产厂家都在双工器上做文章。

接下来，我们将介绍各类双工器的性能及指标。

3、双工器种类：
按结构分：螺旋、腔体
按特性分：带阻、带通
带阻定义：把需要的频率衰减到极低
带通定义：把需要的频率通过，不需要的频率阻止掉
螺旋结构：包含带阻、带通
腔体结构：只有带通
4、干线放大器种类：
从上述表格中看出，
（1）干线放大器价格完全取决于用哪类双工器。

（2）用几级低噪声接收放大器。

（3）用几级射频功率放大器推动。

干线放大器的使用 (5)干线放大器的分类 (6)产品特点 (6)安装和连接 (7)设备安装 (7)设备连接 (9)试运行设置 (10)设备加电 (10)指示灯说明 (10) (11)功能描述 (11)主要模块描述 (11)整机部件图 (12)8、故障处理 (28)✧维护和维修注意事项 (33)✧紧急情况处理 (34)✧故障处理流程 (34)9、附录一：技术指标 (35)✧WCDMA1W/2W/5W干线放大器技术指标 (35)缩写本手册中用到的缩写AC 交流电ACPR 邻信抑制比AGC 自动增益控制ALC 自动电平控制BS 基站BTS 基站CDMA 码分多址CPU 中央处理器CW 连续波DC 直流电DCS 数字蜂窝系统EMC 电磁兼容性GSM 全球移动通信系统，俗称“全球通”HW 硬件LED 发光二极管IF 中频IMD3 三阶互调LNA 低噪声放大器MODEM 调制解调器MS 移动台MTBF 平均故障间隔时间MTTR 平均修复时间OMT 操作维护终端OP 光纤PA 功率放大器PHS 个人手持电话系统，俗称“小灵通”PLL 锁相环Repeater 直放站RX 施主端RF 射频SAGEM 法国萨基姆SUNWA VE 三维通信TDMA 时分多址TX 重发端UPS 不间断电源VCO 压控振荡器WCDMA 宽带码分多址安全要求对SUNW A VE直放站进行安装、操作和维护，必须遵守以下安全事项：1. 直放站用来接收和放大施主基站的信号，并转发信号至覆盖区内的移动台；同时接收覆盖区内移动台信号，并放大和转发信号至施主基站，直放站仅作为此用途使用。

室外直放站必须放置在安全可靠的位置，以防止因天气等因素而从高空坠落，砸伤行人。

用户不要自行修理或替换部件，这样可能损坏机器，甚者可能会触电或受伤。

激光束会损伤眼睛，不要把光纤对准眼睛直视。

2. 直放站必须遵从通信设备的系统要求，保持良好的接地，做好防雷措施。

直放站的供电电压必须符合安全要求，任何直放站的操作人员都必须预先关断电源，然后方可进行操作。

带BYPASS 双向干线放大器一，功能说明采用全铝外壳。

供电电压为DC77~DC137.5V 。

主辅两路输入，一路主输出，两路环输出。

两路输入都有信号检测功能，并用LED 灯指示检测结果：无信号时显示红灯，有信号时显示绿灯。

主路输入无信号时，内部射频继电器进行切换，把选择信号切到辅路输入上。

具有输入信号检测功能。

主（辅）路有信号时，主（辅）路指示灯变绿，无信号时，变红。

检测的电平阀值为60dB 。

具有双向传输放大功能，传输方向用外置的开关进行切换。

开关定义为一位端和二位端。

具有掉电直通功能，即在没有通电的情况下，射频信号不经过放大而直接传输。

增益调节旋钮和斜率调节旋钮要外置于设备外壳。

引出DC12V 电源。

（在不影响射频信号屏蔽效果的情况下最好要求用连接器）二，工作说明放大器RF1RF2OUTRF3RF4当开关打到一位端时，RF1为主路输入，RF2为辅路输入，OUT 为主输出，RF3,RF4为环出输出。

当开关打开二位端时，RF3为主路输入，RF4为辅路输入，OUT 为主输出，RF1,RF2为环出输出。

如掉电，则RF1与RF3相通，RF2与RF4相通。

两路输入信号优先选取主路，当主路输入信号（RF1或RF3）低于60dB 时，此时认为主路无信号，则内部继电器会把输入信号源切换到辅路输入口上，并且主路指示灯变红；当高于60dB 时，输入信号源切换到主路输入口上，同时主路指示灯变绿。

辅路输入信号（RF2或RF4）指示灯与主路相同，低于60dB 时，辅路指示灯变红，高于60dB 时，指示灯变绿。

三，技术参考 名 称 参 数 单 位 频率范围 47-550 MHz 标称增益 30 dB 带内平坦度 <±0.75 dB 输入电平范围70-90dBuV最大输出电平（主输出口）117 dBuV增益调节范围0-20 dB斜率调节范围0-20 dB载波二次互调比≥54dB噪声系数≤7dB反射损耗≥16dB抗雷击电压5（10/700us）KV供电电压DC110 (75-137) V功率≤30W工作温度-10~70 ℃储存温度-25~75 ℃外形尺寸≤270 x 200 x 85(长宽高) mm四，对外接口说明接口型号备注RF主路输入接口RF1 特殊RF射频头一位端时RF辅路输入接口RF2 特殊RF射频头一位端时RF主输出接口OUT 特殊RF射频头RF环输出接口RF3 特殊RF射频头二位端时，为主路输入RF环输出接口RF4 特殊RF射频头二位端时，为辅路输入增益调节旋钮圆型旋钮（内嵌于孔内）斜率调节旋钮圆型旋钮（内嵌于孔内）主路输入信号指示灯5mm圆头LED红绿灯辅路输入信号指示灯5mm圆头LED红绿灯DC110V电源供电输入配尼克斯5.08间距3PIN端子方向选择开关船型开关五，验收时测试说明(后续再细化测试方法)1、设备为铁路行业专用产品，需符合铁标规定的基本高低温，震动冲击和电磁兼容要求。

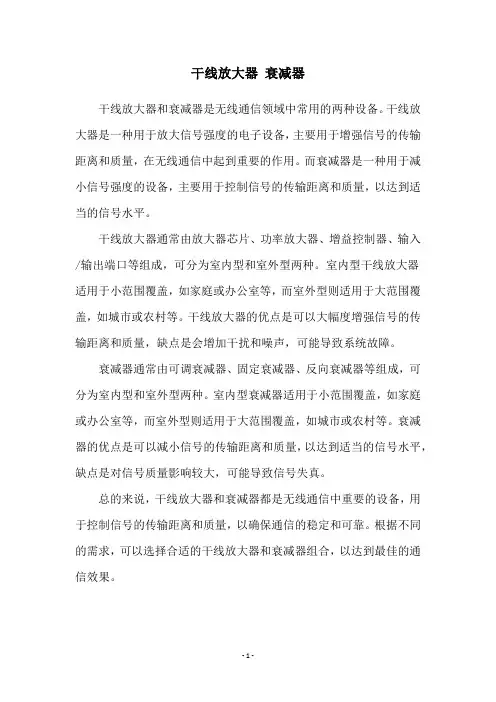

干线放大器衰减器
干线放大器和衰减器是无线通信领域中常用的两种设备。

干线放大器是一种用于放大信号强度的电子设备，主要用于增强信号的传输距离和质量，在无线通信中起到重要的作用。

而衰减器是一种用于减小信号强度的设备，主要用于控制信号的传输距离和质量，以达到适当的信号水平。

干线放大器通常由放大器芯片、功率放大器、增益控制器、输入/输出端口等组成，可分为室内型和室外型两种。

室内型干线放大器
适用于小范围覆盖，如家庭或办公室等，而室外型则适用于大范围覆盖，如城市或农村等。

干线放大器的优点是可以大幅度增强信号的传输距离和质量，缺点是会增加干扰和噪声，可能导致系统故障。

衰减器通常由可调衰减器、固定衰减器、反向衰减器等组成，可分为室内型和室外型两种。

室内型衰减器适用于小范围覆盖，如家庭或办公室等，而室外型则适用于大范围覆盖，如城市或农村等。

衰减器的优点是可以减小信号的传输距离和质量，以达到适当的信号水平，缺点是对信号质量影响较大，可能导致信号失真。

总的来说，干线放大器和衰减器都是无线通信中重要的设备，用于控制信号的传输距离和质量，以确保通信的稳定和可靠。

根据不同的需求，可以选择合适的干线放大器和衰减器组合，以达到最佳的通信效果。

- 1 -。

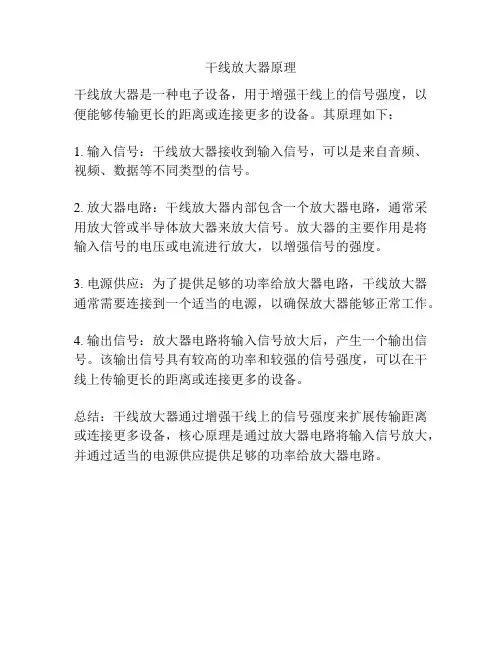

干线放大器原理
干线放大器是一种电子设备，用于增强干线上的信号强度，以便能够传输更长的距离或连接更多的设备。

其原理如下：
1. 输入信号：干线放大器接收到输入信号，可以是来自音频、视频、数据等不同类型的信号。

2. 放大器电路：干线放大器内部包含一个放大器电路，通常采用放大管或半导体放大器来放大信号。

放大器的主要作用是将输入信号的电压或电流进行放大，以增强信号的强度。

3. 电源供应：为了提供足够的功率给放大器电路，干线放大器通常需要连接到一个适当的电源，以确保放大器能够正常工作。

4. 输出信号：放大器电路将输入信号放大后，产生一个输出信号。

该输出信号具有较高的功率和较强的信号强度，可以在干线上传输更长的距离或连接更多的设备。

总结：干线放大器通过增强干线上的信号强度来扩展传输距离或连接更多设备，核心原理是通过放大器电路将输入信号放大，并通过适当的电源供应提供足够的功率给放大器电路。

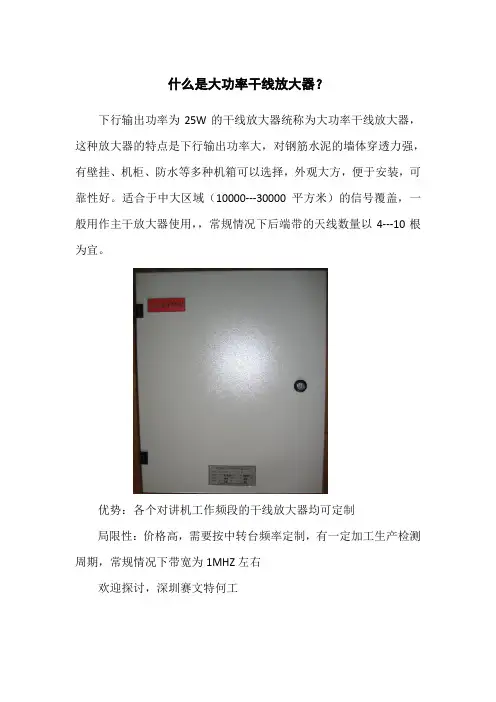

什么是大功率干线放大器？
下行输出功率为25W的干线放大器统称为大功率干线放大器，这种放大器的特点是下行输出功率大，对钢筋水泥的墙体穿透力强，有壁挂、机柜、防水等多种机箱可以选择，外观大方，便于安装，可靠性好。

适合于中大区域（10000---30000平方米）的信号覆盖，一般用作主干放大器使用，，常规情况下后端带的天线数量以4---10根为宜。

优势：各个对讲机工作频段的干线放大器均可定制
局限性：价格高，需要按中转台频率定制，有一定加工生产检测周期，常规情况下带宽为1MHZ左右
欢迎探讨，深圳赛文特何工。

干线放大器的正确选用在目前的有线电视网中，特别是以电缆为主的网络中，有线电视干线放大器的正确选用不仅可保证传送信号的质量，而且可使干线的性价比最高。

1 “干放”的主要种类目前各有线电视网中使用较多的是550 MHz和750 MHz放大器，300 MHz、450 MHz已经逐步被淘汰。

按电平控制方式可分为ALC“干放”(自动电平控制)、AGC“干放”(自动增益控制)和MGC“干放”(手动增益控制)，这3类“干放”中又有单模块和双模块之分，其中ALC“干放”使用双模块，前级使用推挽模块，如BGY581、BGY58 3、 BGY585A等，后级采用功率倍增型模块，如BGD601、BGD502等；AGC“干放”有双模块也有单模块的，其中单模块的AGC“干放”与MGC“干放”使用的模块基本上一样，如BGY5 87、BGY588等推挽模块。

这三类“干放”的技术指标主要取决于所使用的模块指标，如表1所示。

表1ALC AGC MGC标称增益(dB) 22 2 4 26 22 26 30 22 26 30标称输入电平 (dB) 72 72 72标称输出电平 (dB) 9 4 96 98 94 98 102 94 98 102AGC特性(dB) ±2/±0.3 ±2/±0.3ALC特性(dB) ±4/±0.5CSO (dB) 81 79 77 81 77 73 81 77 73CTB (dB) 83 81 80 83 79 75 83 79 75 由于现在的CATV已向双向宽带综合网发展，因此以上3类“干放”又有单向和双向之分。

2 干线放大器的选用首先以网络最长的一条干线为设计依据，确定使用“干放”的种类，如果此干线的电长度在100 dB以内，使用MGC“干放”即可，若电长度在100～250 dB以内则可采用AGC “干放”，如电长度在250 dB以上，则要考虑使用ALC“干放”。

4735H野外型两路干线放大器(双模块功率倍增输出)一、功能特点1）体积小,功能齐全,配件选置灵活,可单路高电平输出或配插二分配器构成两路等电平输出,或配插一分支器构成一路高电平,一路低电平输出。

2）正向为双模块功率倍增输出，最大增益为36dB；反向为放大型或通过型可选。

3）衰减连续可调、均衡插件可选。

4）馈电方式灵活，60VAC集中供电或220VAC单独供电可选。

5）进口铝合金精密压铸外壳，密封、防水性能佳。

二、原理框图三、技术指标四、使用注意事项1）为了避免在通电时输入电平过高损坏模块，本产品在出厂时已把电平调到最低。

使用时，用户可根据需要调节FATT1衰减器，使进入模块的信号电平在68～76dBμV之间。

2）为避免可能引起频道间出现互调现象，在系统中使用放大器时，输入信号经放大器的均衡器均衡后，各频道信号幅度平坦度最好控制在±3dB以内，以使信号传输质量最佳。

3）为避免放大器过载，可能引起谐波干扰，互调干扰等现象和为保证一定的载噪比，使放大器处于最佳工作状态，进入放大器模块信号电平不能过高也不能过低，一般情况，经4）“OUT-2”的特殊功能当放大器不作桥接使用时，输出口2（OUT-2）有电源插入器功能，60V AC馈电可通过电源供应器直接接入“OUT-2”，使系统得以馈电。

“OUT-2”的馈电功能与桥接插件（SPLITTER）插入与否无关，但如接有桥接插件（二分配或一分支）时，则不能直接与电源供应器相接，以避免因阻抗不匹配引起系统工作不正常。

5）如用户使用桥接输出,需选购“用户选件”，选件二分配5334A-S使“OUT-1”、“OUT-2”两输出口均等输出，选件一分支5334A-D使“OUT-2”输出口较主输出口“OUT-1”低，其量值依分支器而定。

6）施工中，放大器调试后，合闭上、下盖并紧固螺钉密封，电缆线与接头连接处防水措施要良好，以免漏水，引起放大器损坏。

7）放大器接入系统时,应使放大器外壳良好接地(可通过电缆外屏蔽层)。

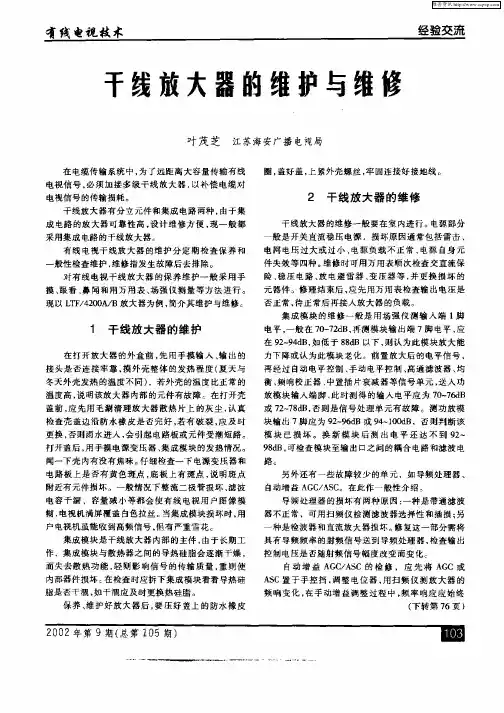

干线放大器调试应注意的几个问题在CA TV系统中，干线放大器的工作状态将直接影响到电视信号的质量及传输距离。

但在对其调试中，常常由于方法不当，而使之不能处在最佳工作状态。

例如：1．只测试输出信号电平而忽略输入信号的电平。

理论分析与实际测试都证明：放大器的输入电平过低(当低于65dBμV时，加上衰减器、均衡器等插入损耗，则其载噪比小于45dBμV(对单台干放)；过高(当高于85dBμV时)，则在多频道(频道数大于25)系统里，对质量稍差一些的模块，其个别频道则将出现交调，尤其在电缆远距离传输中，由于200MHz附近的“凸起”，此现象较为严重。

为此一般规定输入电平为70～80dBμV。

另外，有时在测输入电平时，简单地用电缆的内、外导体碰一碰，这样的测量仅相当于接入二分配器，其结果与实际值相差4～5dBμV。

为此，建议选用带输入测试端口的干放，以便能不中断信号进行调试检修。

2．只测试电平，忽略测量工作电压。

适当的工作电压范围是保证放大模块正常工作的先决条件。

电压高于75V时(60V供电的干放)，则电源稳压块发热严重，一旦击穿则可能烧坏模块；当低于28V时，电源的波纹比便会增加。

严重时，则会引起交流调制(在电视屏幕上出现上、下移动的黑条或出现交流声)，故应正确选择。

3．对200MHz附近出现“凸起”的输入信号应进行预校正。

在多频道(当频道数大于20时)、电缆长距离传输的系统里，由于均衡差的积累，在200MHz附近会出现“凸起”，有时会高出高、低端10dBμV以上，以至使个别频道出现交调(限制了信号的传输距离)。

为此，可选用具有“凸波”校正功能的干放。

调试时使用场强仪的“扫描”功能，以监测各频道的电平。

4．注意电缆接头及各种插件是否接触不良。

干线放大器，般直接与-12、-9型电缆相连，若处理不当；则会使放大器的F座内孔变大。

当用-5型电缆线作测试线测量时，则会产生接触不良，引起误差。

另外，电缆防水接头与电缆的内、外导体，均衡插片，供电插件等长时间使用极易氧化，建议在调整干放时，对已氧化的均衡片用学生橡皮擦一擦，其效果不错。
